今天为大家带来分形工艺经典之作Era的续作产品——Fractal Design Era 2。机箱延续了前代产品的精致优雅设计，但对内部结构进行了大更新，采用A4“背靠背”结构，预装了PCIe4.0拓展卡，相比初代内部硬件支持所存在的痛点，Era 2进行了大刀阔斧的改动，使其可以容纳更大尺寸的显卡和散热器。采用CNC加工的阳极氧化铝制外壳，提供了银色、午夜蓝、深灰三种配色。其四周环绕着时尚曲面造型，左右两侧的MESH开孔规模增大，搭配实心胡桃木材质磁吸顶板，整体设计既美观又实用。分形工艺Era 2不仅仅是一款机箱，更是对精湛工艺与卓越性能完美融合的典范之作，温润如玉般的触感，让人一触难忘。
CPU AMD RYZEN9 9900X
散热器 ID Cooling IS 40 XT
风扇 雅浚 Huntbow H14PE
主板 华硕 ROG X870-I
电源 追风者 REVOLT SFX 850W
机箱 分型工艺 Era2
显卡 华硕 TUF RTX4070Ti Super
内存 宇瞻 暗黑女神 DDR5 16*2 6000 C30

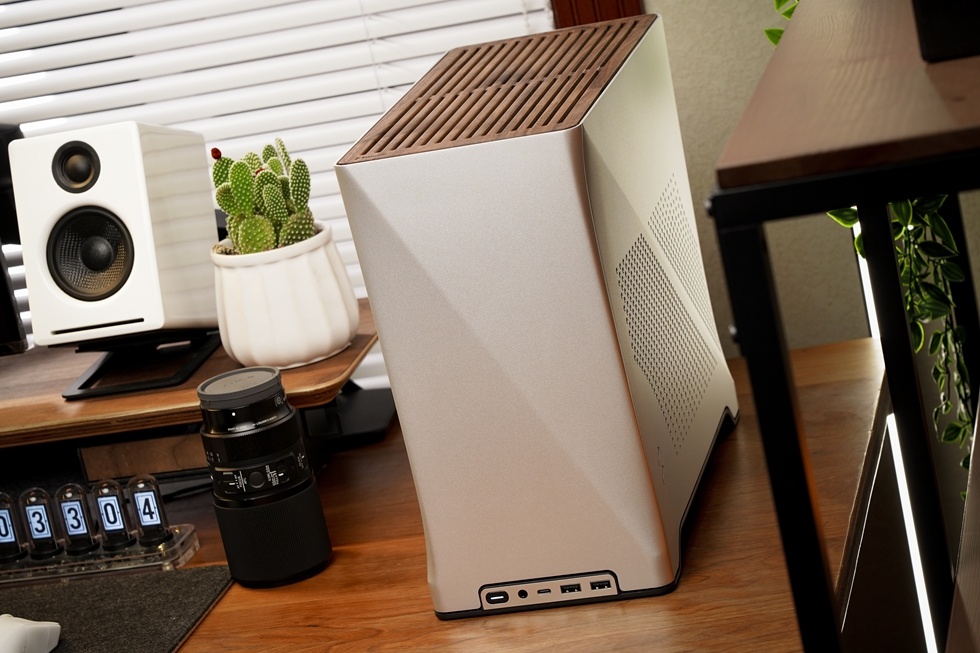

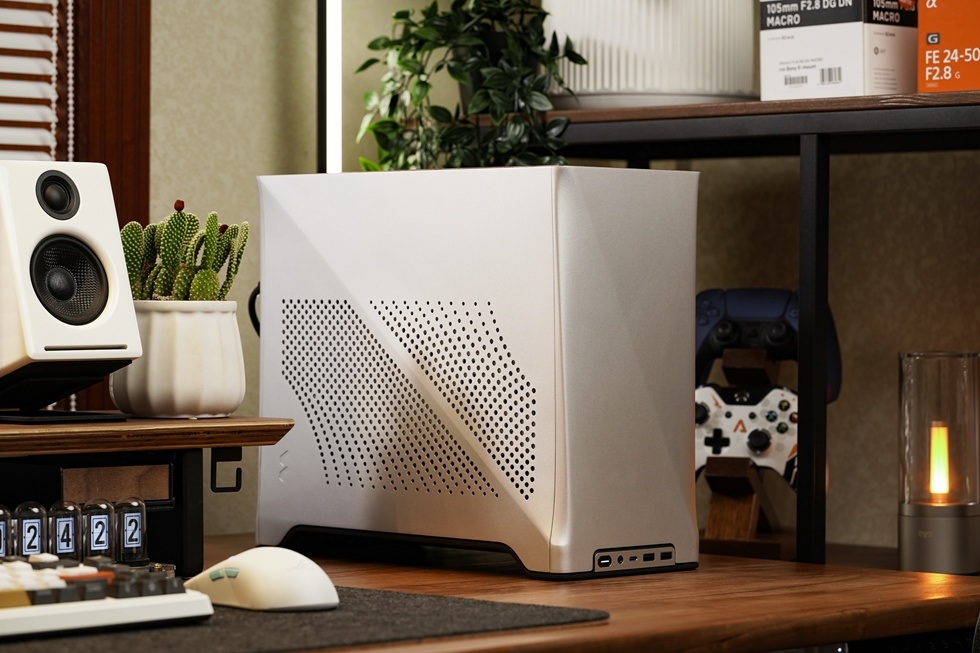

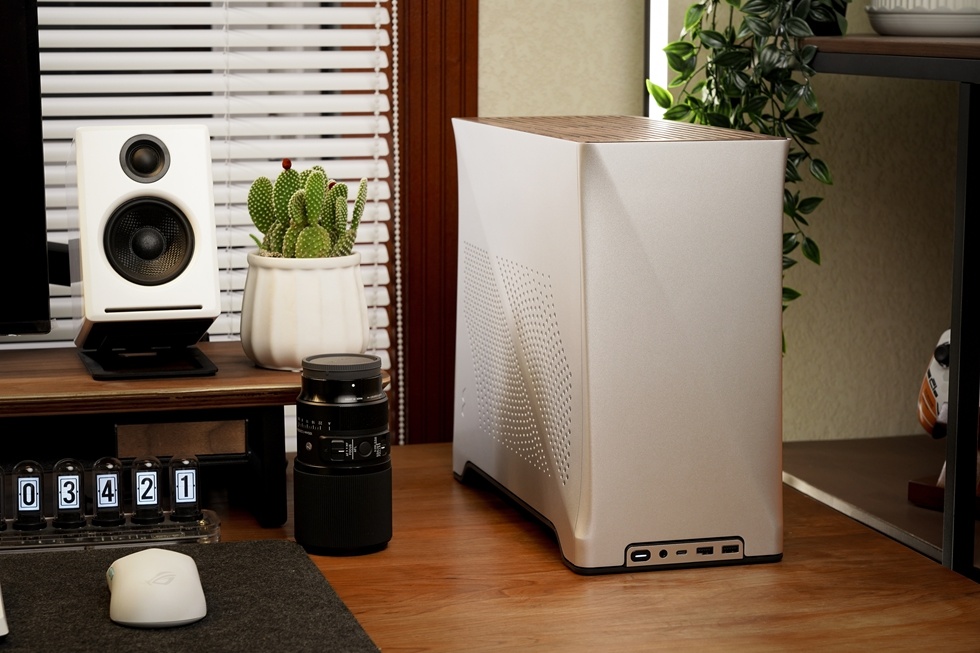

整机展示
硬件展示

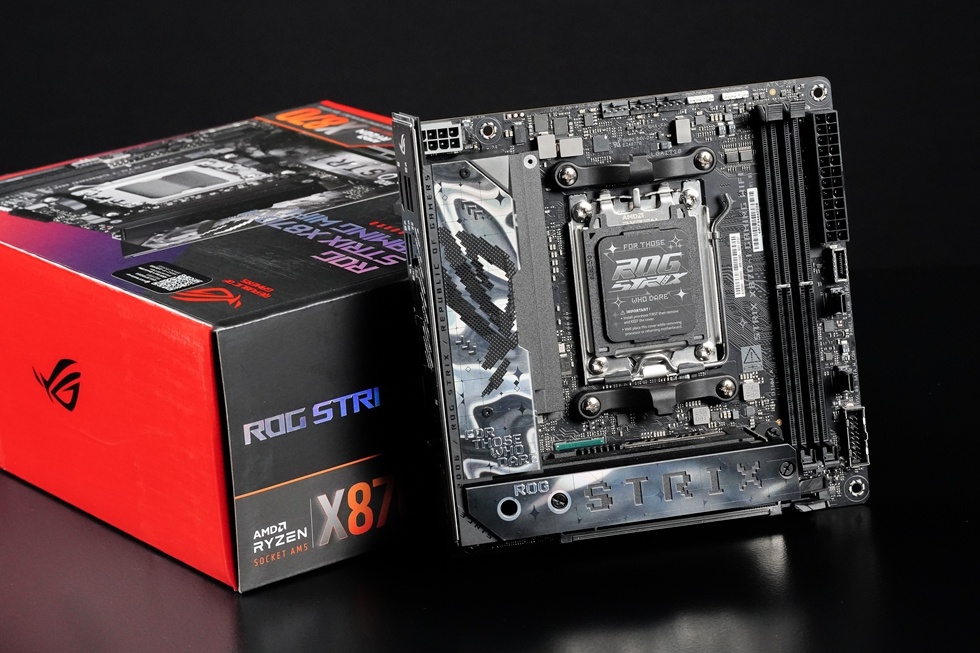

主板来自华硕最新最强小钢炮 ROG STRIX X870-I，依然是经典的红黑色ROG包装，硕大的产品喷绘以及芯片组型号“X870”赫然在目。

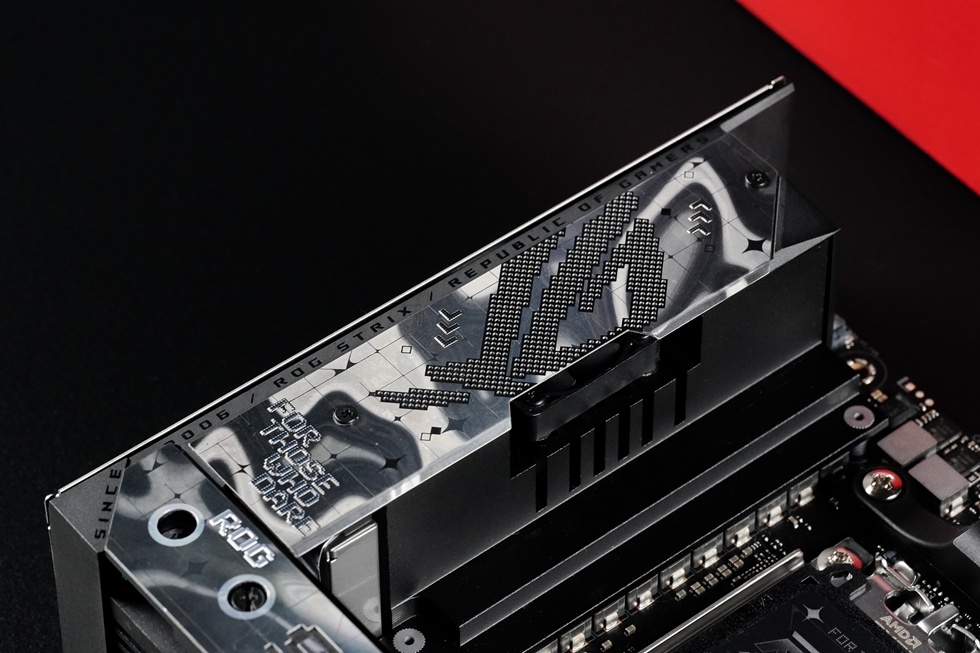

全新的马甲设计，迷彩纹的图案搭配ROG LOGO。彰显顶级旗舰非凡的工艺与创新。

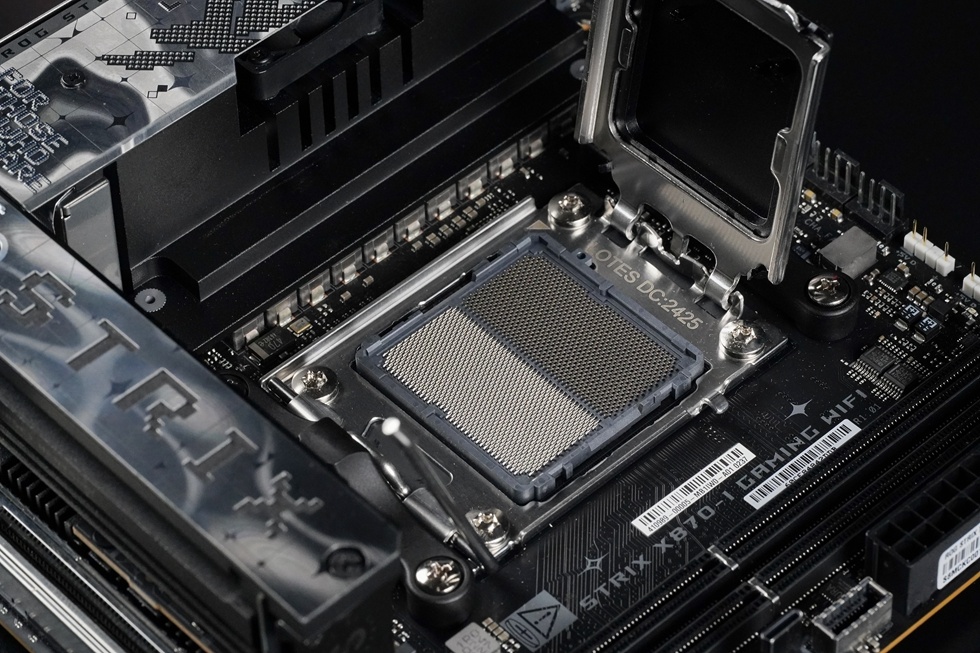

ROG STRIX X870-I搭载AMD Socket AM5插槽，支持AMD Ryzen™ 9000、8000及7000系列台式机处理器，为用户提供了强大的处理性能。
采用了10+2+1供电模组和ProCool II高强度电源接口，搭配主动式VRM散热系统和高效导热垫，确保处理器在高负载下也能保持冷静。此外，主板还支持AI智能超频和混合双模超频技术，通过智能评估处理器超频潜力和系统散热条件，提供最佳的超频设置建议，充分挖掘处理器性能上限。

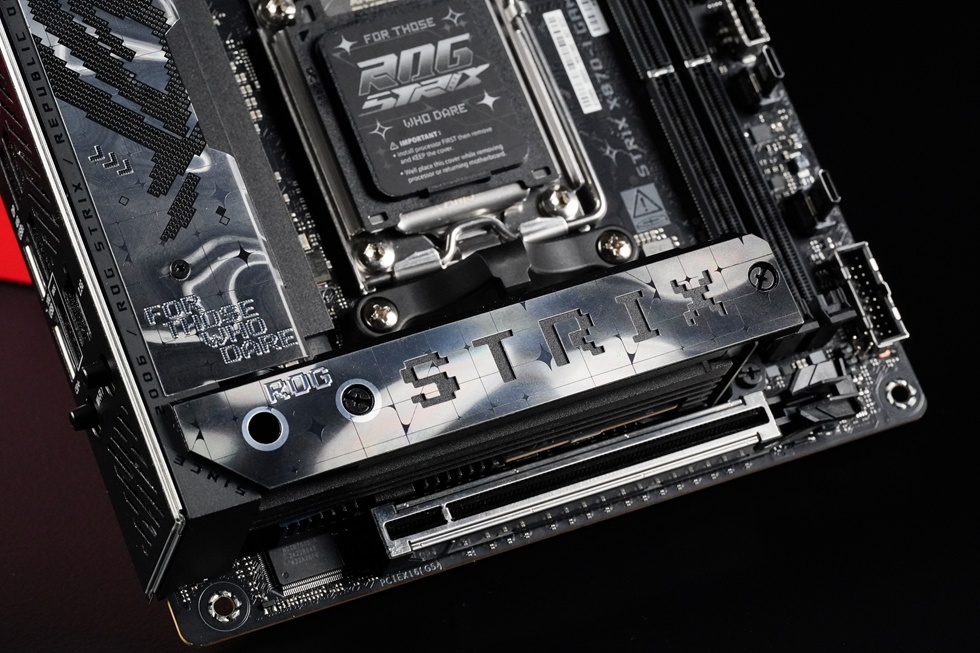

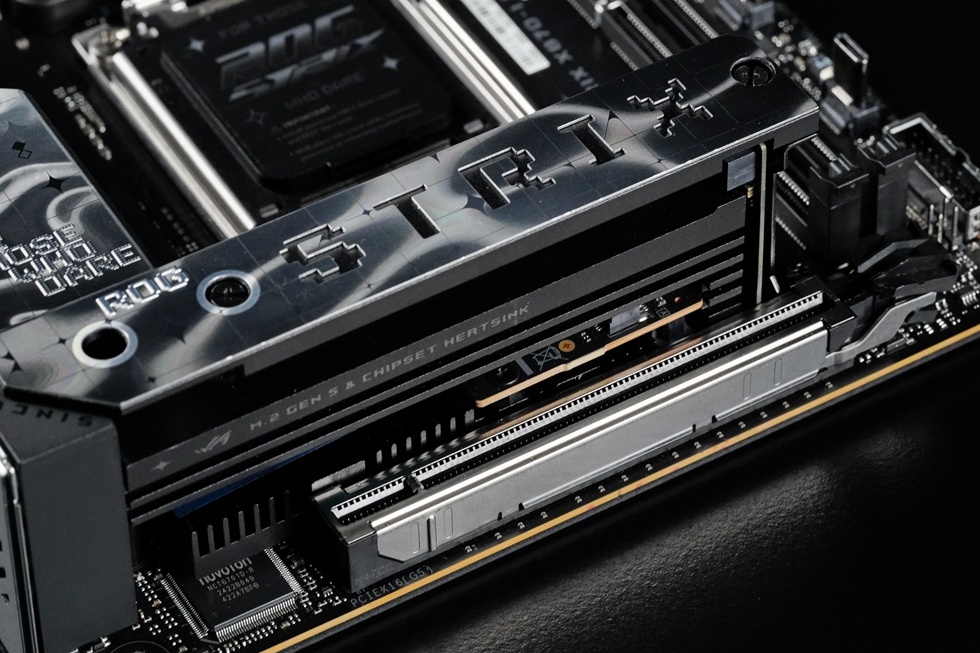

来自ROG ITX主板的标志性“四合院”设计，在下方是两条M.2固态接口通过垂直堆栈的方式为ROG Strix X870-I配置两个M.2插槽，其中顶部M.2接口由南桥提供，支持PCIe 4.0 x4，支持2242/2260/2280规格M.2 SSD。夹在中间的由CPU提供PCIe 5.0 x4接口，只支持M.2 2280规格，提供一条PCIe 5.0 x16插槽，插槽有金属装甲加固。
华硕ROG ITX小板型的重点特色功能，主板两个垂直的USB-C口用来连接ROG FPS扩展卡，极大的拓展了使用效率，可轻松连接前面板IO接针。上面配有两个SATA 6Gbps接口、两个USB 2.0接口、一个CPU_OV跳线用于超频、切换模式开关、清除CMOS重启BIOS至出厂设置。在这个扩展卡两侧分别是一个前置USB10Gbps扩展口，和一组USB5Gbps扩展针脚。

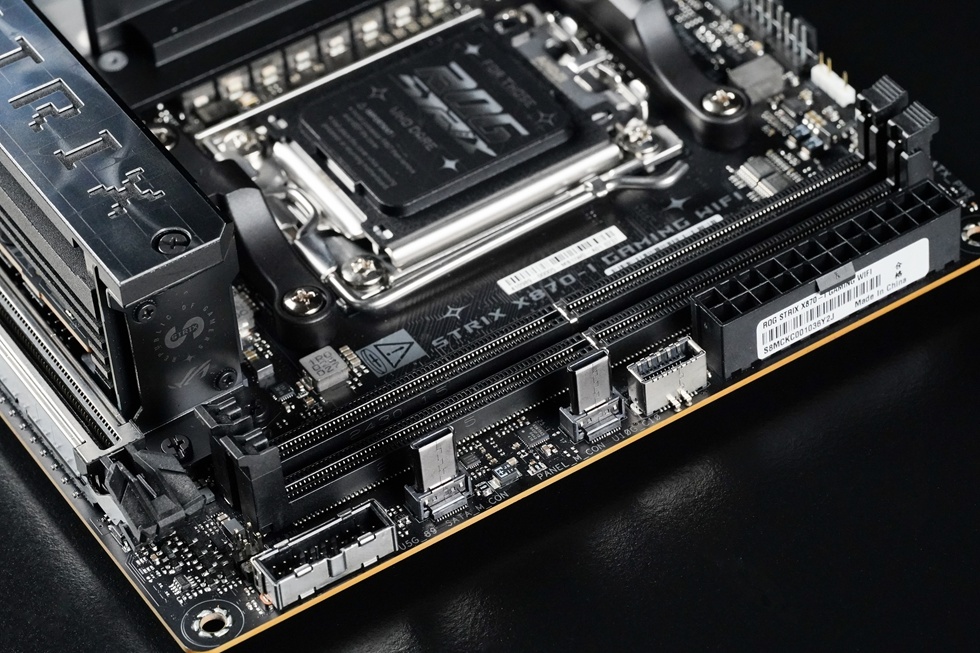

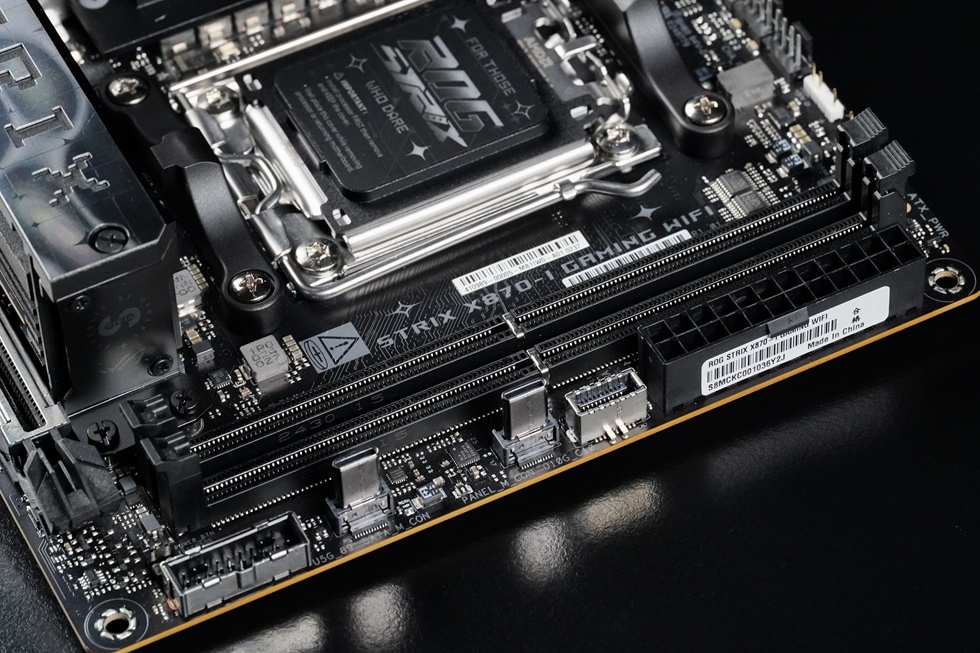

配备两个DDR5内存插槽，AMD 800系列主板优化重点就是对高频内存的支持，搭配锐龙9000处理器最高可支持8400MHz+频率，如果搭配锐龙8000G处理器更是可支持8600MHz+，最大容量96GB，支持EXPO技术，提供华硕AEMP内存增强功能。

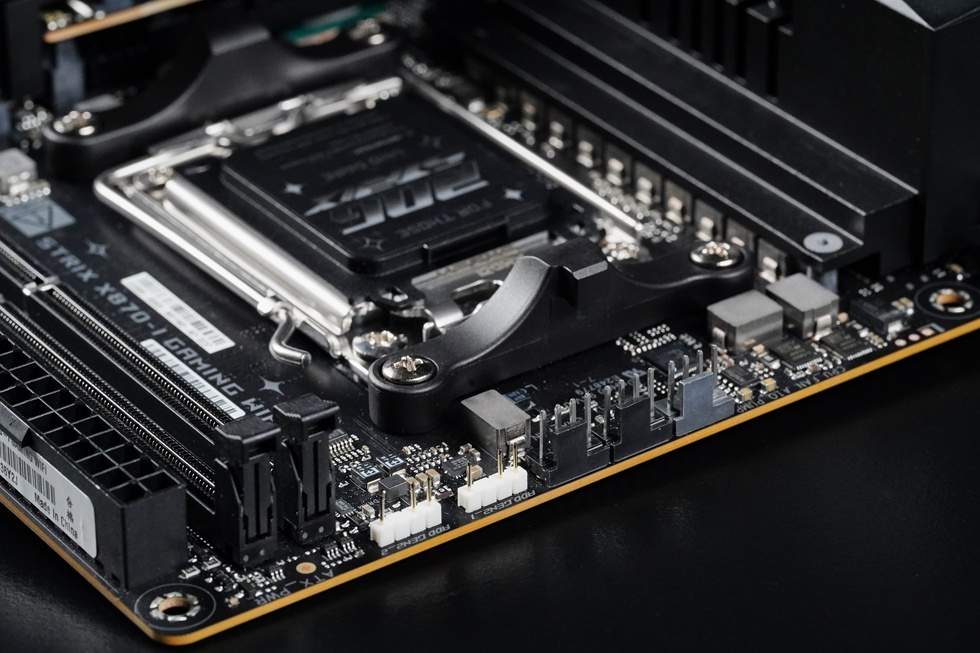

主板顶部提供丰富的5V ARGB以及风扇 4PIN接针，统一安排在了顶部，极大方便了ITX玩家接驳走线。

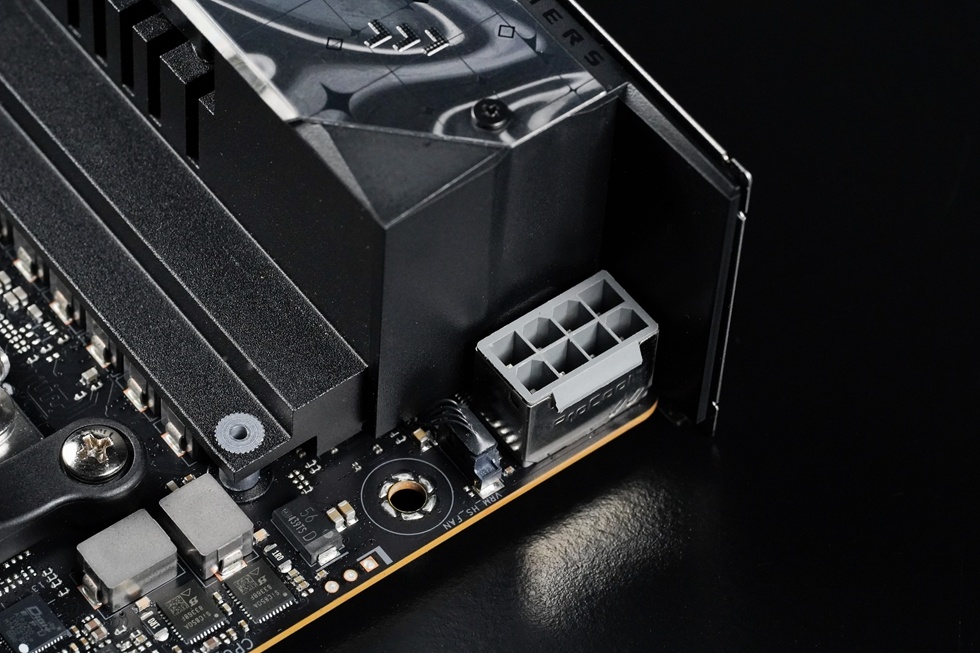

采用8PIn ProCool II高强度电源接口为CPU供电，并有金属加固。

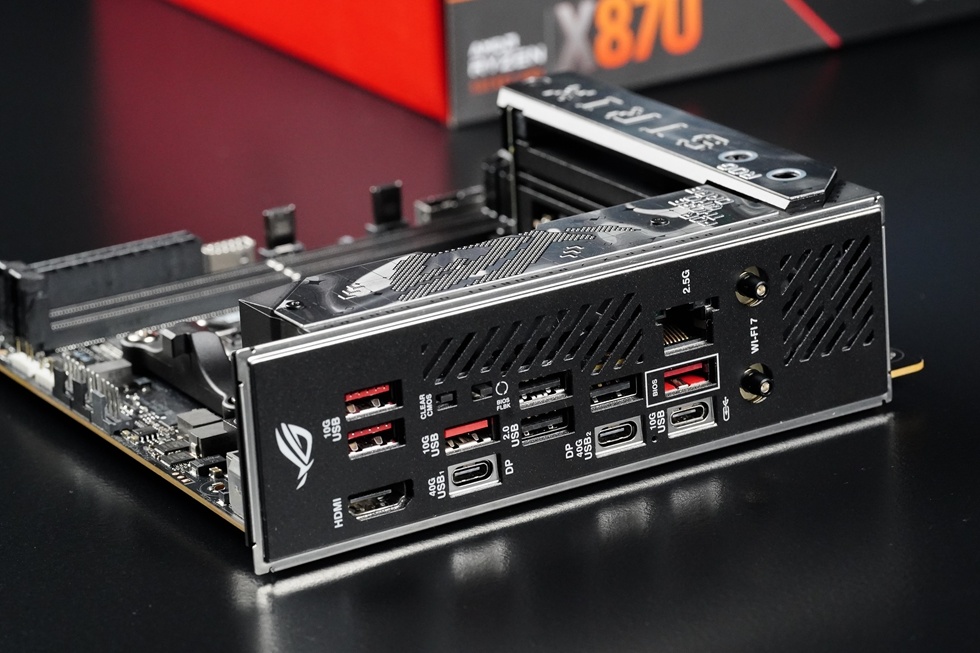

后置I/O接口方面，配有两个USB4全功能接口，五个USB 10Gbps Type-A接口，三个USB 2.0接口、一个USB 10Gbps Type-C接口、一个HDMI接口、一个2.5Gb网卡接口，Wi-Fi天线接口更换为了最新的快拆接口，无需拧螺母固定。一个是清空CMOS按键，一个BIOS FLBK键，配合白框标注的USB接口实现无CPU刷写BIOS。

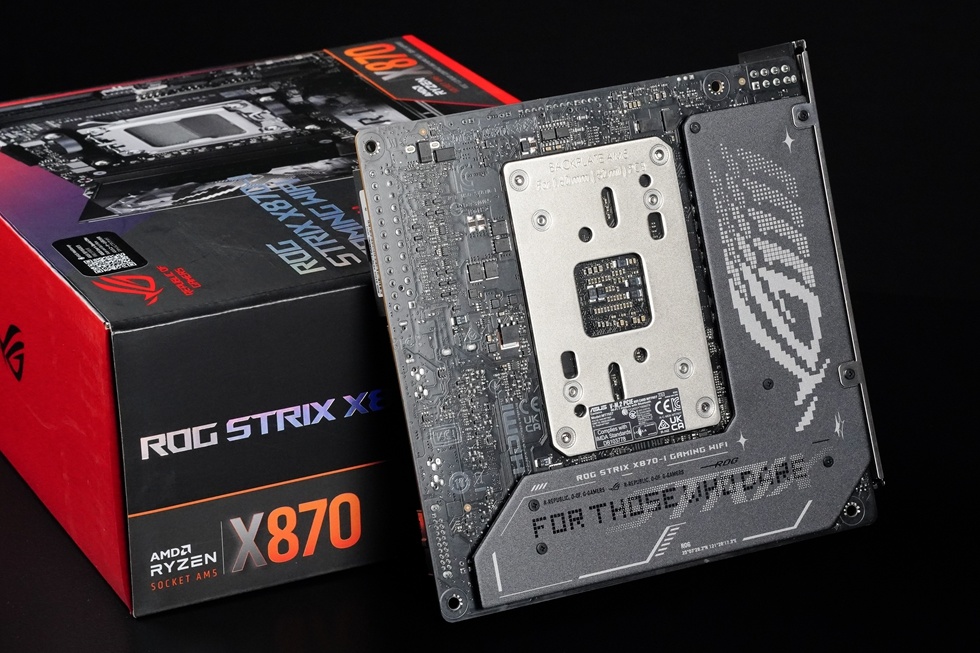

主板背面，背板做了加大，包裹性更强，并且刻印有十分亮眼的STRIX与ROG 眼睛LOGO，具有鲜明的立体层次效果。

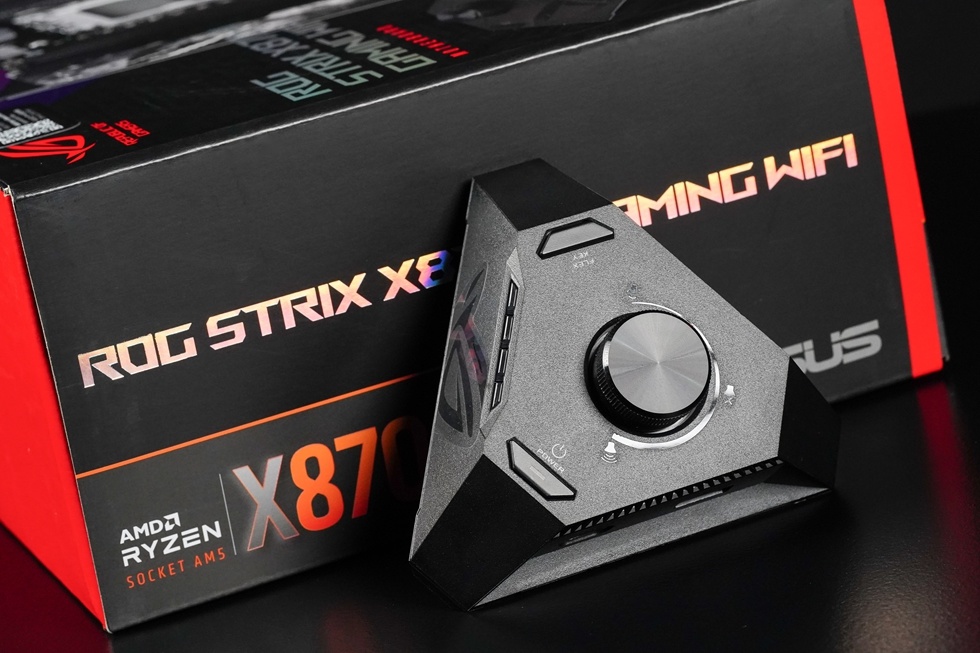

经典传承ROG STRIX HIVE II扩展盒，采用了Realtek ALC4050音频芯片+ESS Sabre 9260Q DAC解码芯片来提供音频输出，与主板上的USB Type-C口相连（由上一代的USB-A改为了USB-C连接），配备一个3.5mm耳机接口，一个麦克风二合一接口，一个USB 10Gbps Type-A接口，一个Type-C接口，上方是一个音量旋钮，电源开关、FlexKey按键，以及Q-LED故障诊断灯。

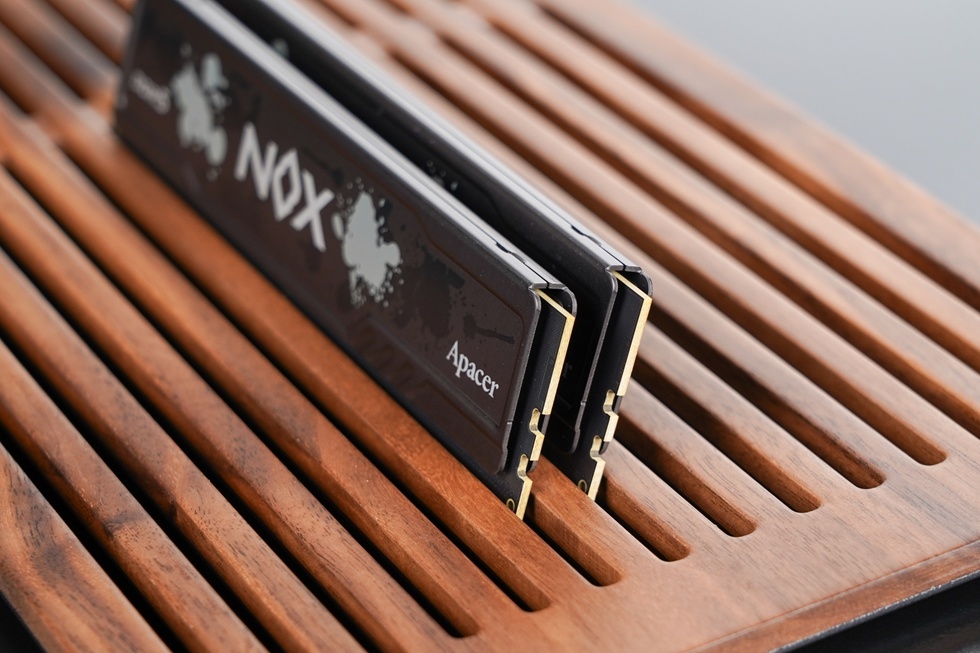

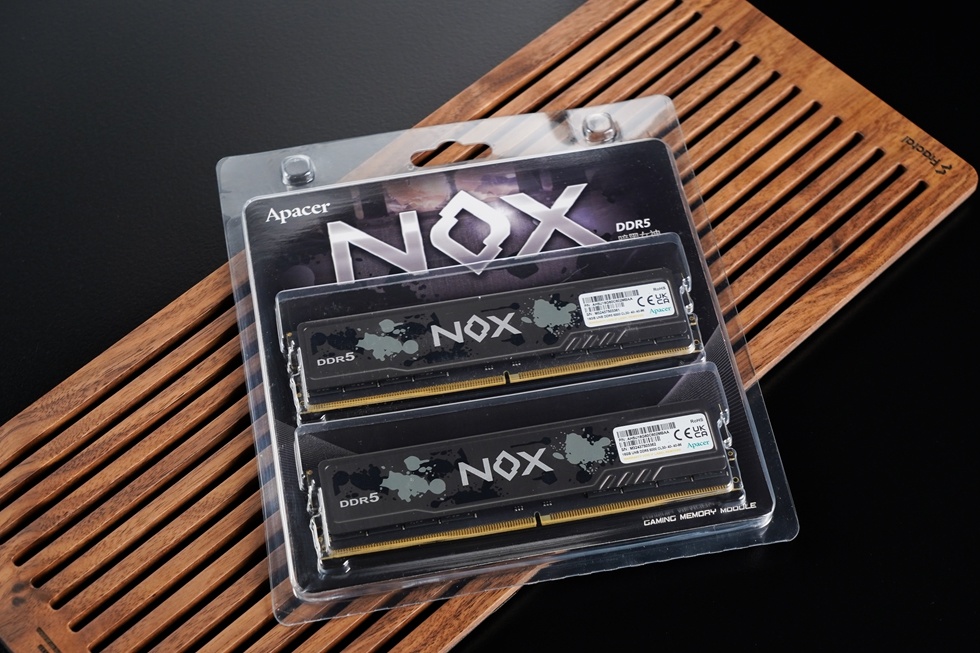

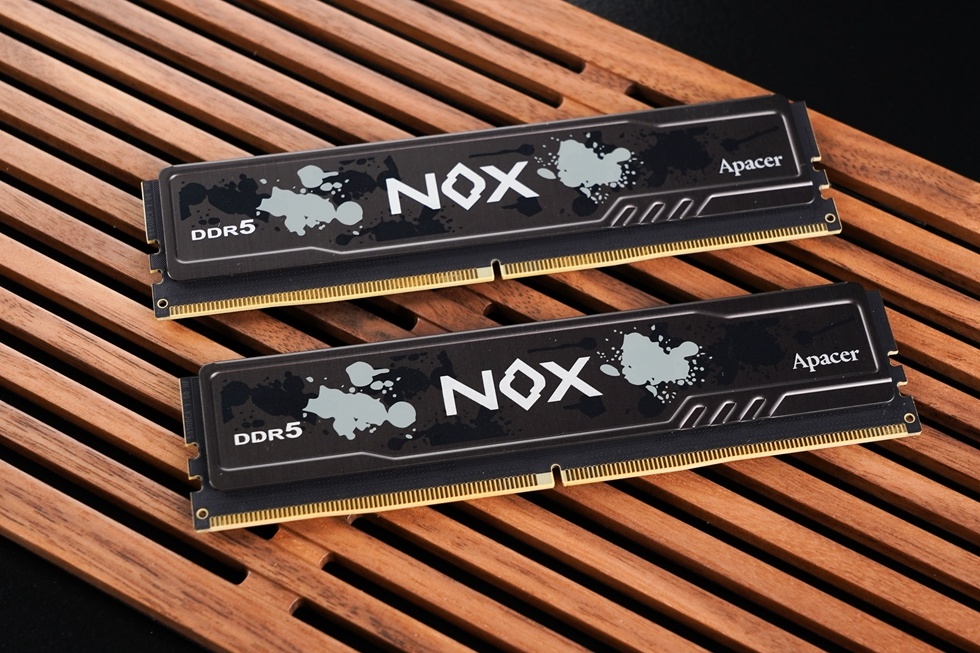

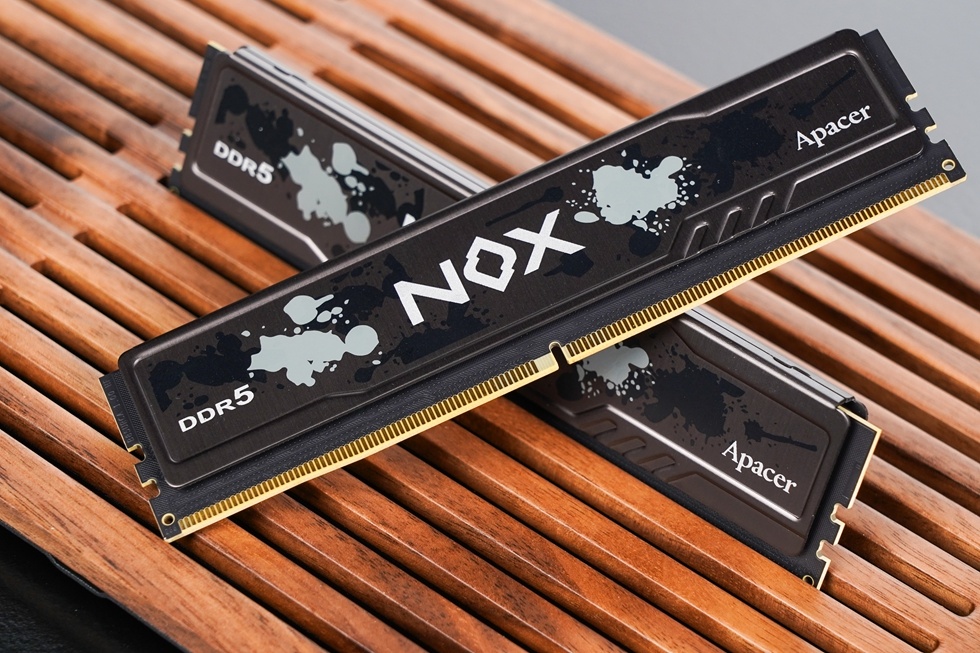

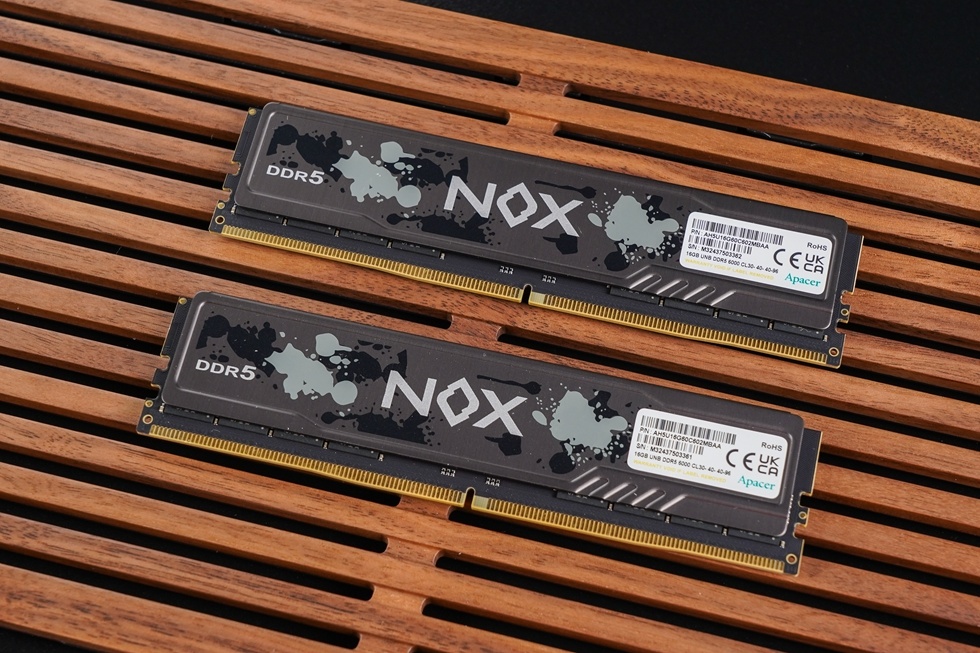

内存来自宇瞻 暗黑女神 DDR5 16*2 6000 C30。
内存马甲采用全金属铝合金打造，设计上面，以泼墨意象引出NOX暗黑女神的神秘感，设计低调沉稳。
搭载电源管理芯片，强化散热设计，保持系统极佳的稳定性与高效率。

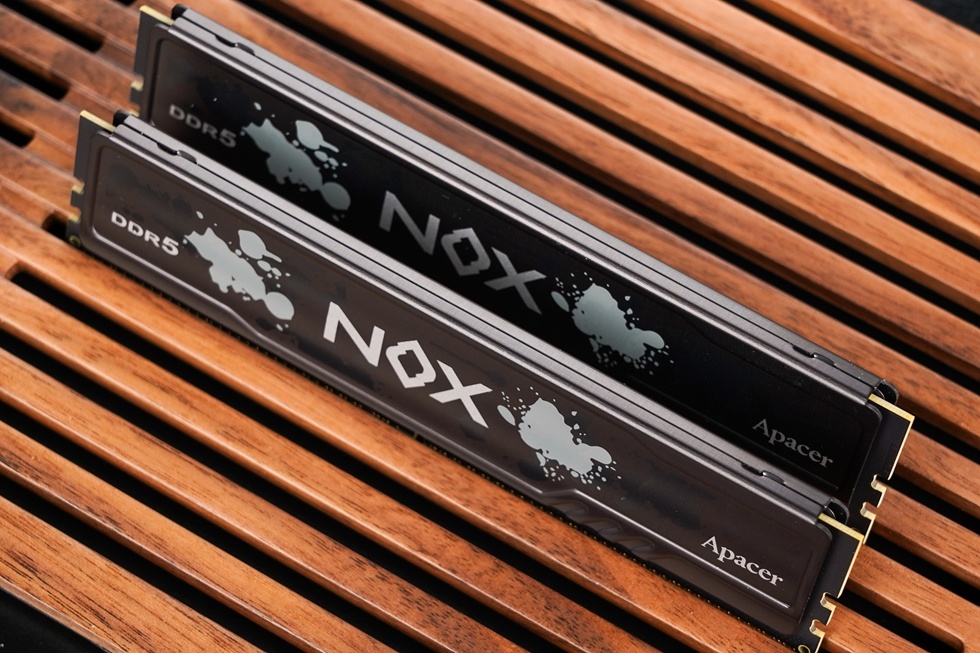

内存采用双面一致设计。

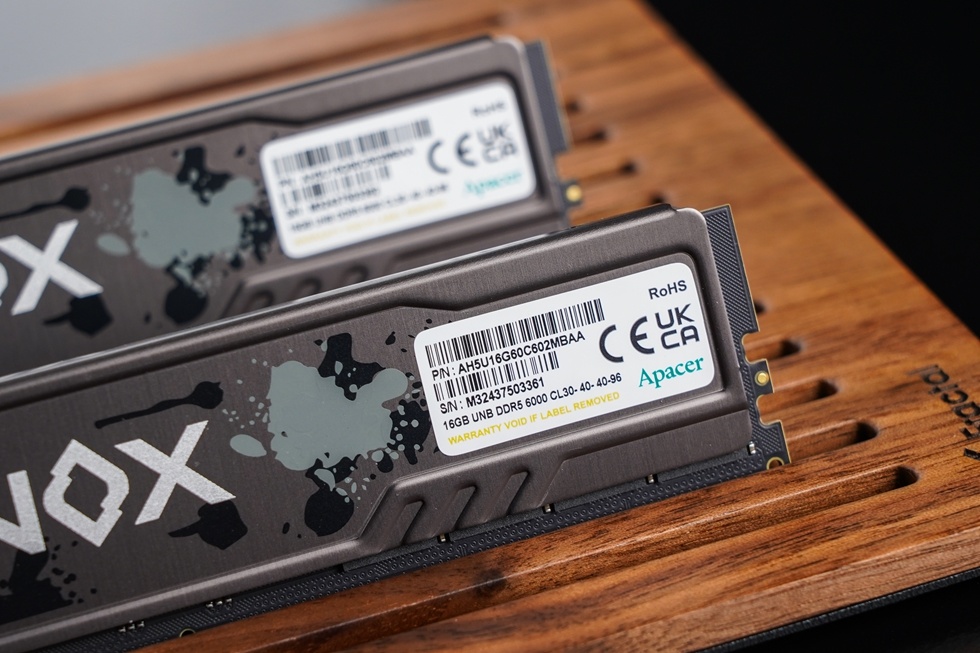

一侧贴有产品参数标签，参数时序为 6000 CL30-40-40-96，拥有AMD EXPO和INTEL XMP 3.0自动超频认证，可在BIOS中一键开启6000 C30，达到甜点级频率时序。
通过了主板厂商QVL兼容性认证，面对众多主板，确保内存能在市面上绝大部分主流主板上稳定运行。
内存采用一整片铝合金对内存进行全面包覆，提升散热效率，确保内存高效率，稳定运行。

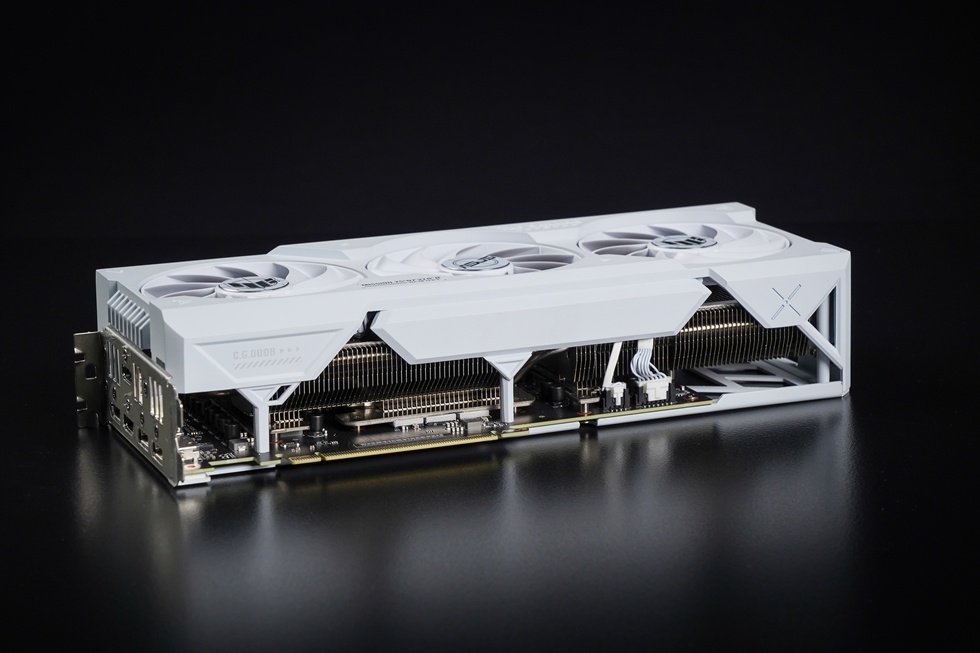

显卡来自华硕 TUF 4070Ti SUPER O16G WHITE，包装采用TUF电竞风格设计。
整卡设计沿用了新版TUF GAMING的家族式设计，外观造型上依旧主打硬朗的军事风格。显卡导流壳采用哑光白配色，表面的金属拉丝纹理变为了磨砂处理，配合冲压和切割造型，整体观感非常的硬朗简洁，质感提升明显。

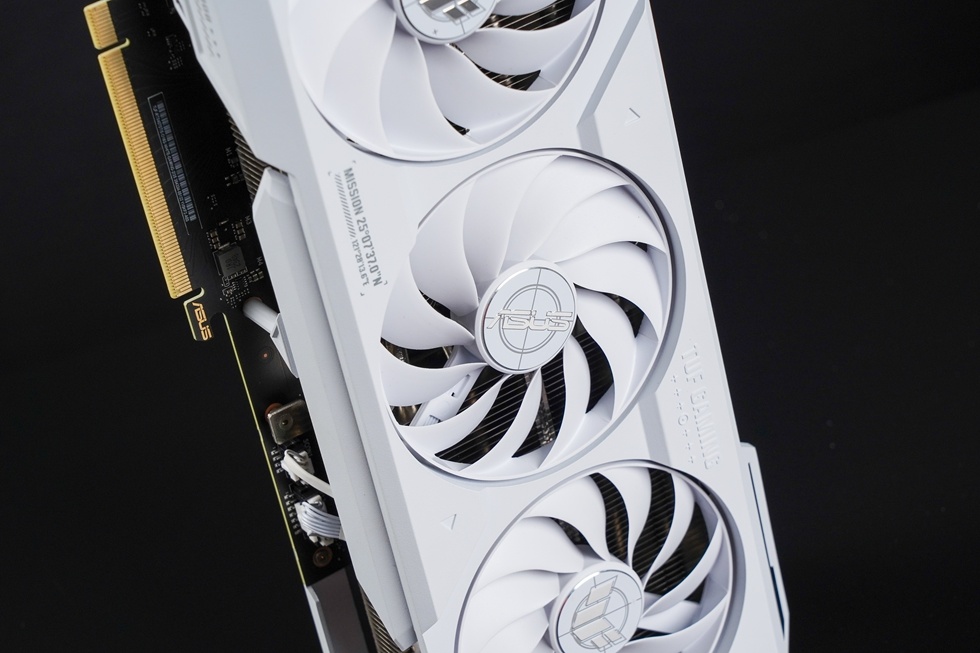

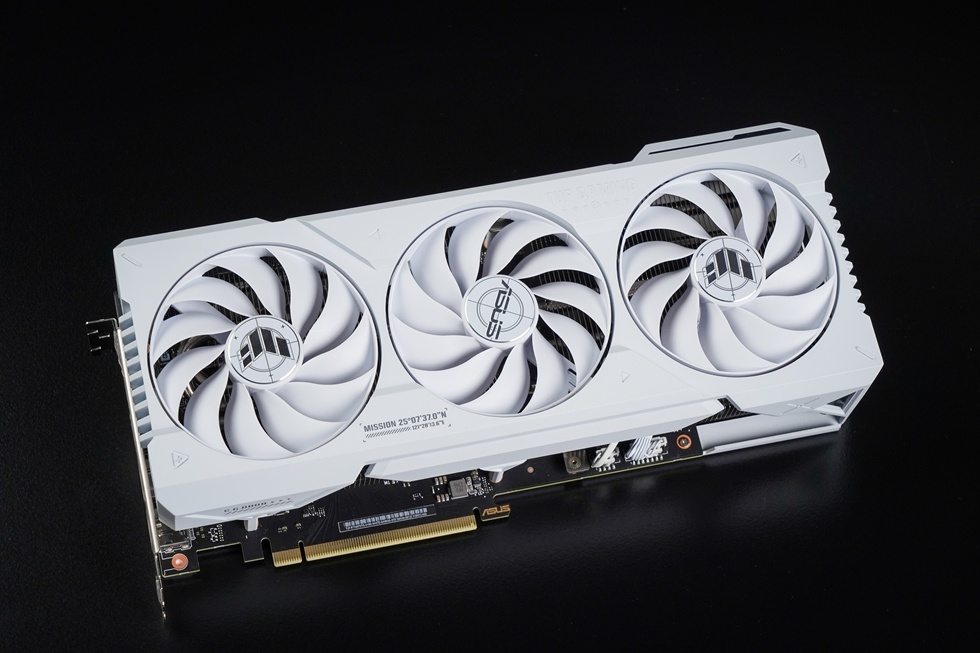

显卡正面采用了3枚全新的Axial-tech轴流风扇，中央风扇与两侧辅助风扇采用正逆转工作设计，可以减少空气乱流，提高散热气流利用率。3个风扇都保留了全高阻隔环，能大幅提升静压，使其更容易吹透鳍片。风扇也支持低负载完全停转的技术，当GPU温度低于50℃时风扇将停转，降低显卡低负载运行时的噪声，风扇中心印有华硕和TUF的品牌LOGO。
采用大面积直角与三角切割设计，非常硬朗，厚实的全金属外壳下是硕大的散热片。

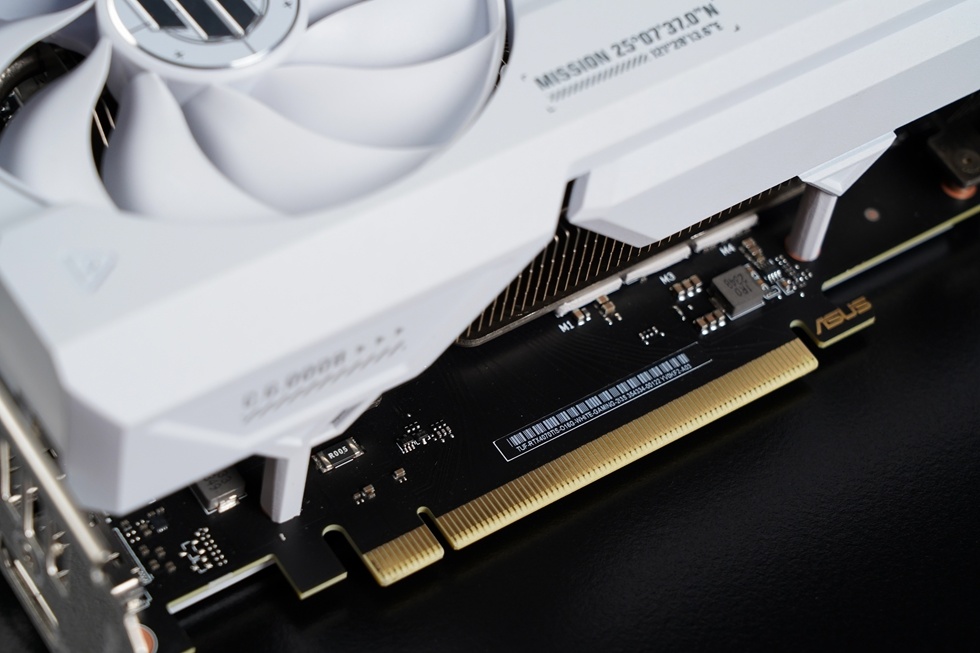

显卡金手指特写。

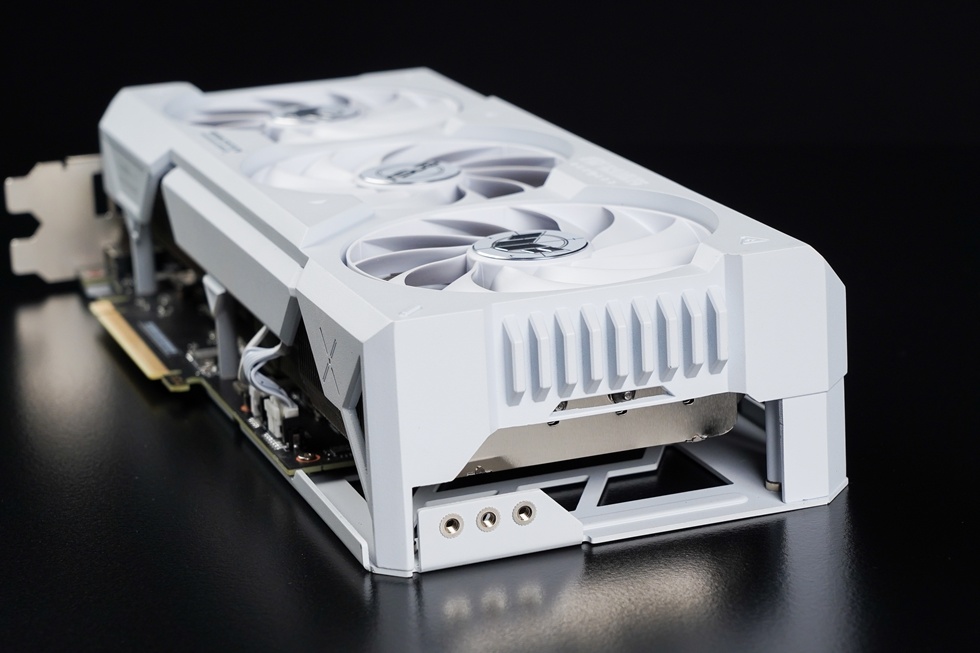

尾部包裹设计，同时设计有显卡固定使用的螺丝孔。
散热器尾部有一个华硕TUF LOGO，支持ARGB灯效。

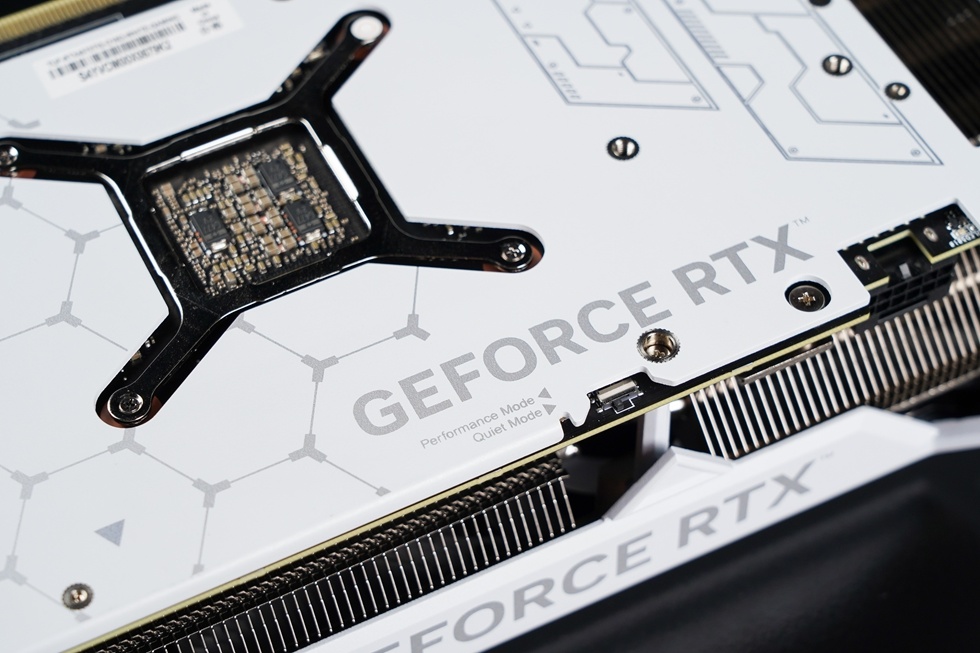

来自华硕显卡的一键切换双BIOS模式，可在性能或者安静模式之间切换。

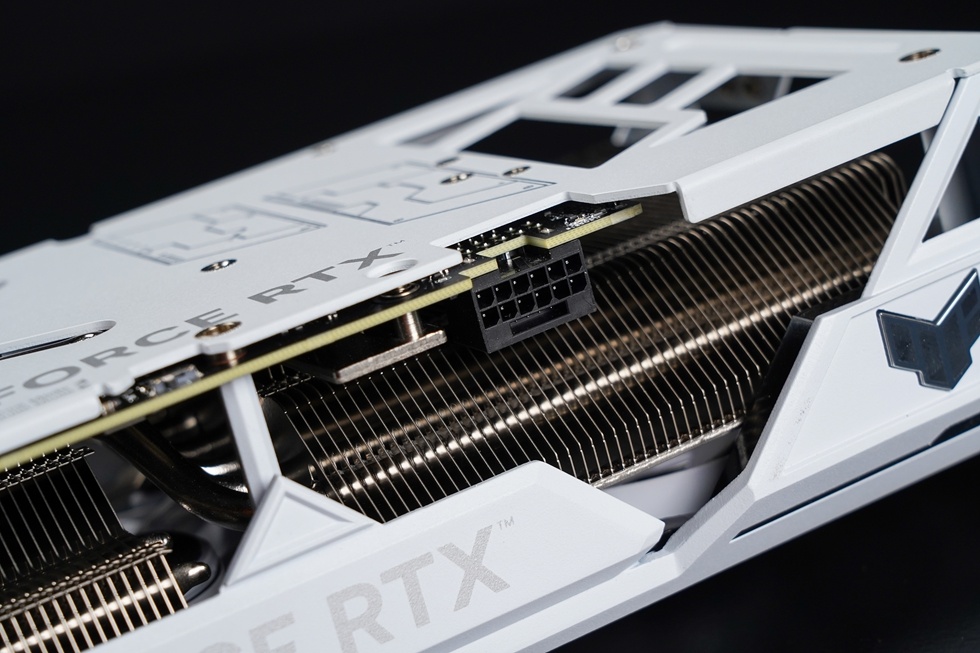

供电接口采用12VHPWR接口，由12个供电针脚+4个信号针脚组成，供电可轻松达到600W。

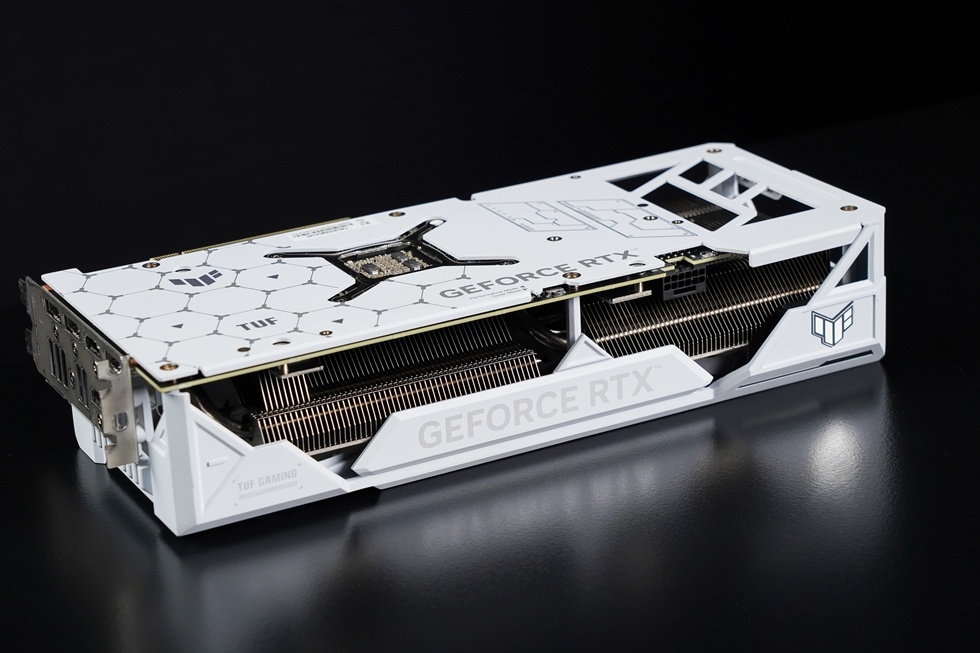

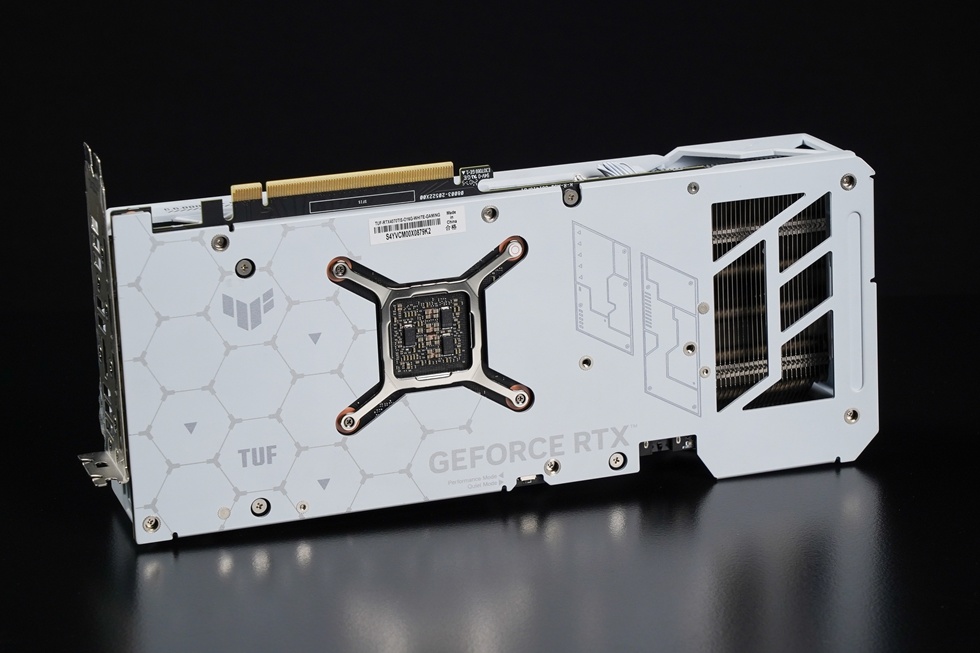

显卡背部采用全金属背板覆盖，并在尾部做了镂空设计可以增加散热效率，显卡三维尺寸为：305mm×138mm×65mm，显卡厚度为3.25槽。

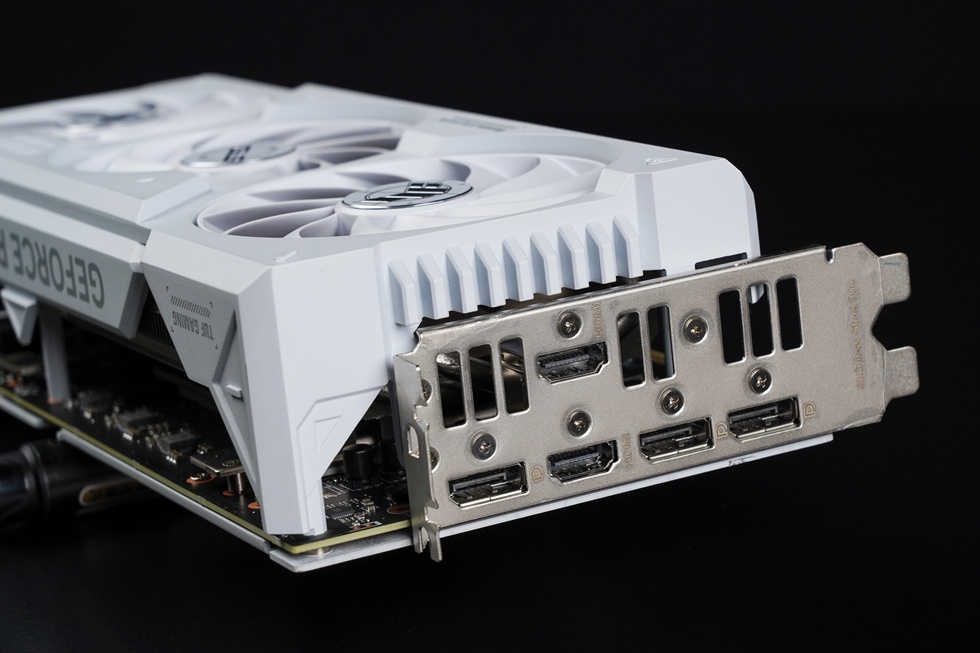

IO挡板采用华硕经典304不锈钢设计，同时配备了三个DisplayPort 1.4a和两个HDMI 2.1，比一般的典型配置多出了一个HDMI 2.1，这些接口均可实现最高8K@60Hz的输出，支持HDCP 2.3。

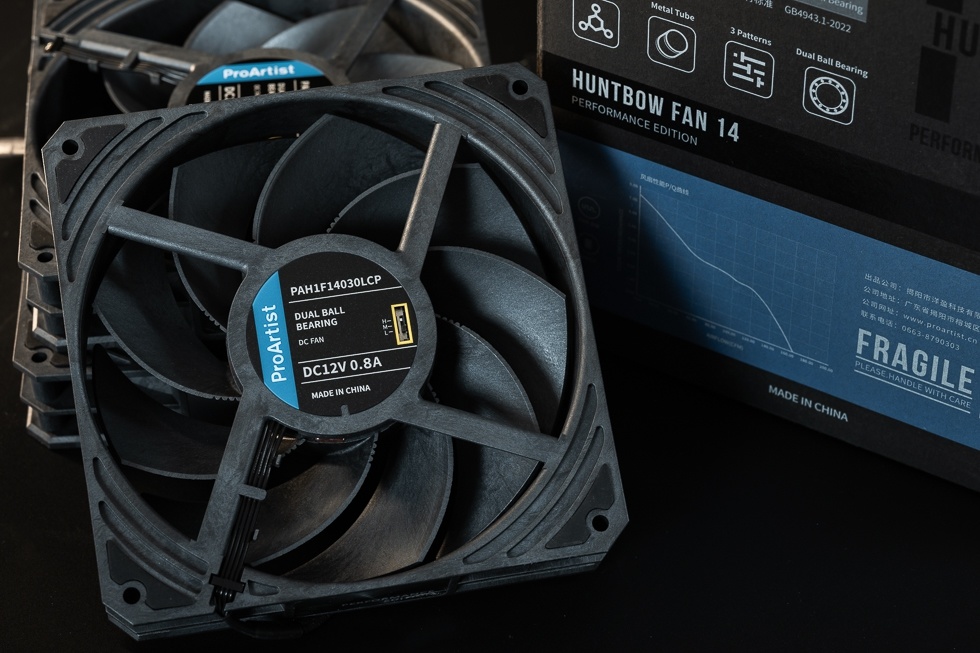

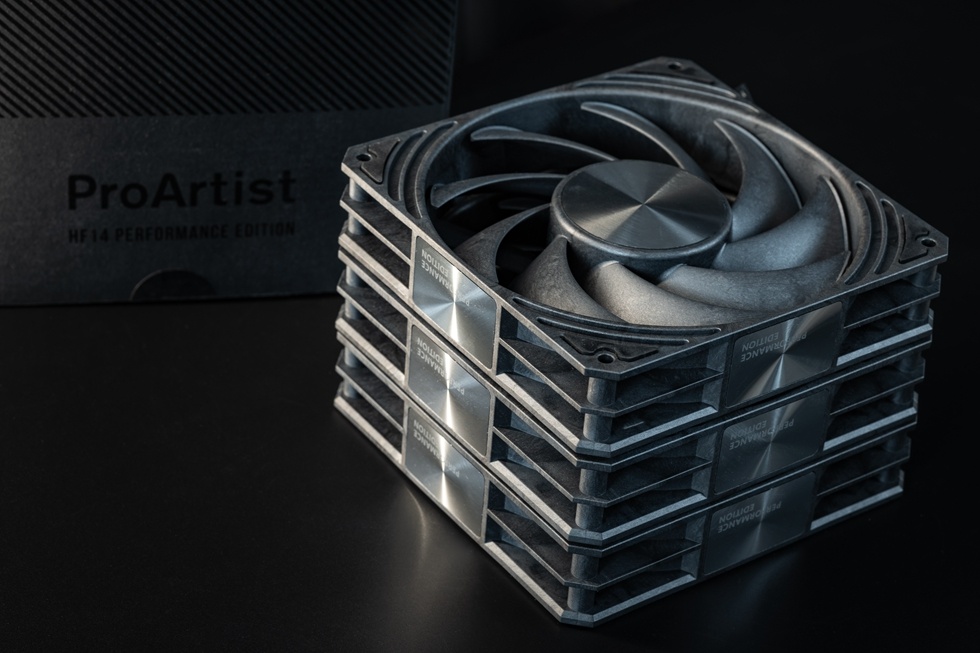

风扇来自雅浚Huntbow H14PE，准工业级风扇。风扇尺寸为140x140x30mm，质感非常好，性价比非常高。
采用动平衡校正的扇叶设计，减少振动，改良型MFDP轴承，告诉运转下轴心更稳定，三相六极电机，提供强大驱动力。
全速高达121CFM风量，大风量十分适合机箱排风，采用全LCP材料，保证风扇整体稳定性。

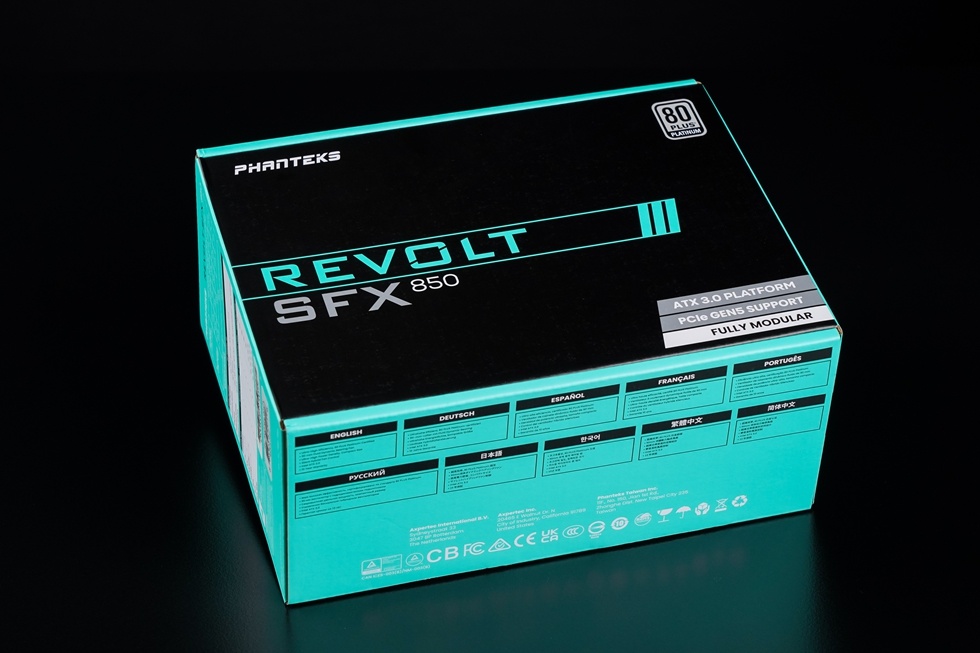

电源来自追风者 REVOLT SFX 850W ATX 3.0白金全模组电源。

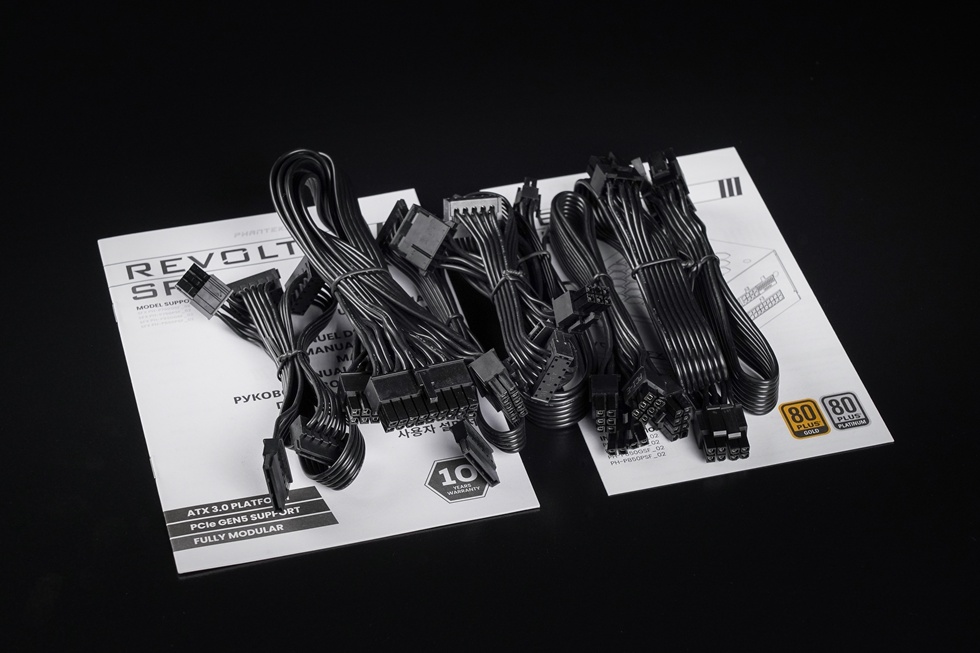

电源线材采用扁平排线设计，易弯折且占用空间小，更利于理线。

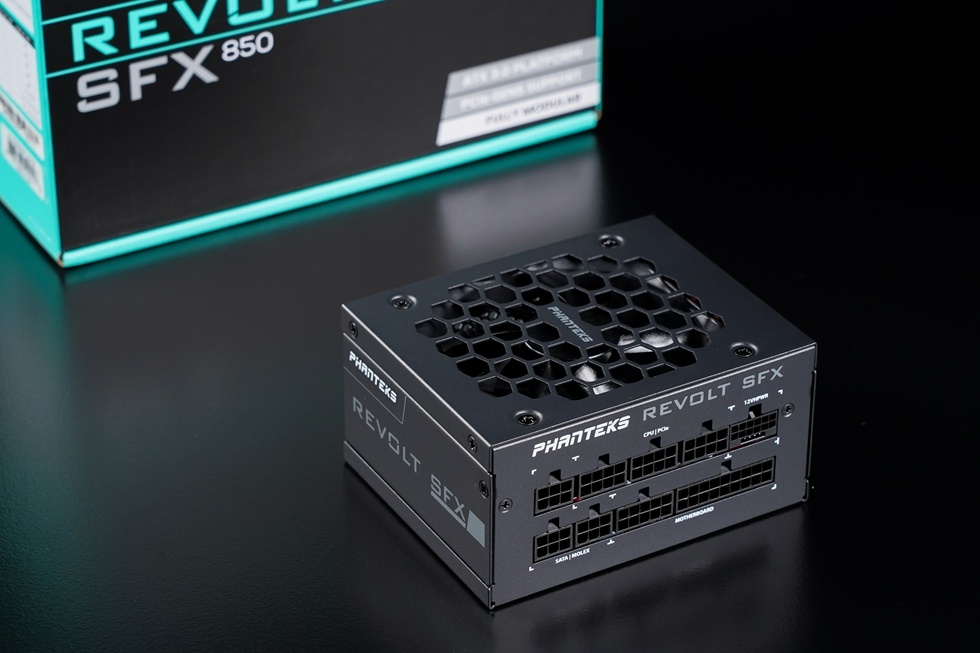

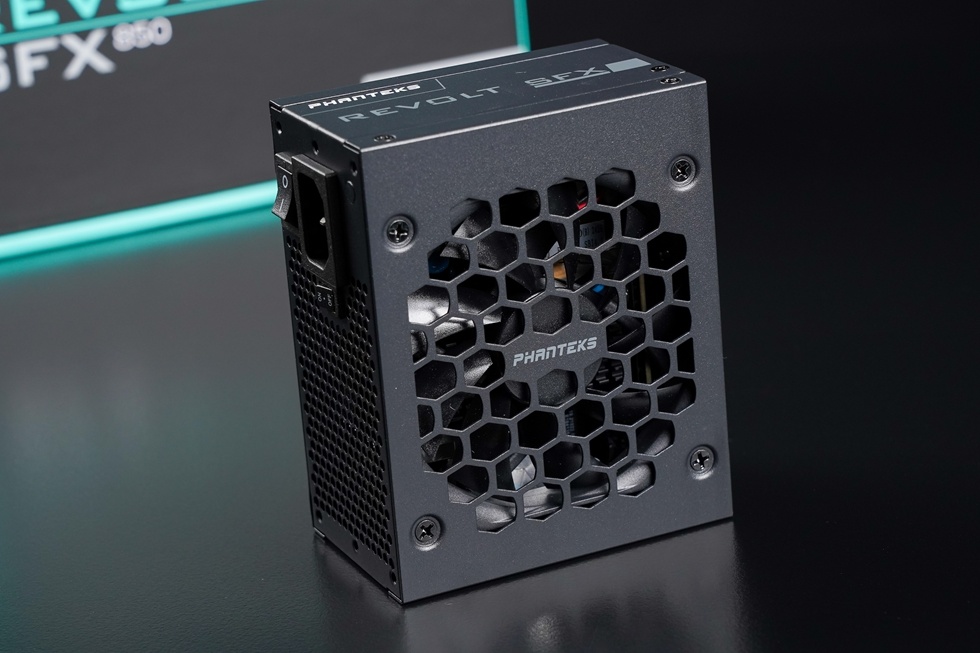

电源采用哑灰色磨砂外壳设计，顶部有蜂窝状开孔，与追风者产品设计语言契合，赋予未来科技的感觉。

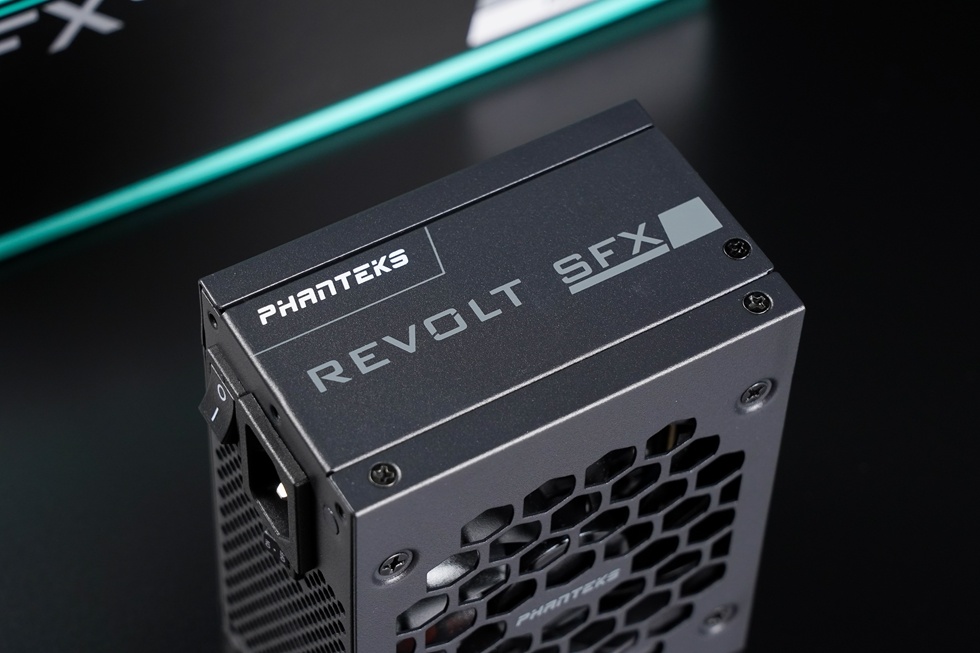

电源侧面印有追风者“PHANTEKS”LOGO，中间为产品型号“REVOLT SFX”。
电源体积为125x63.5x100mm，相比传统电源，仅10cm的短小机身让装机留有充足理线的空间，同时搭载启停风扇，在30%的负载下实现风扇停转以达到0dBA的零噪音体验。

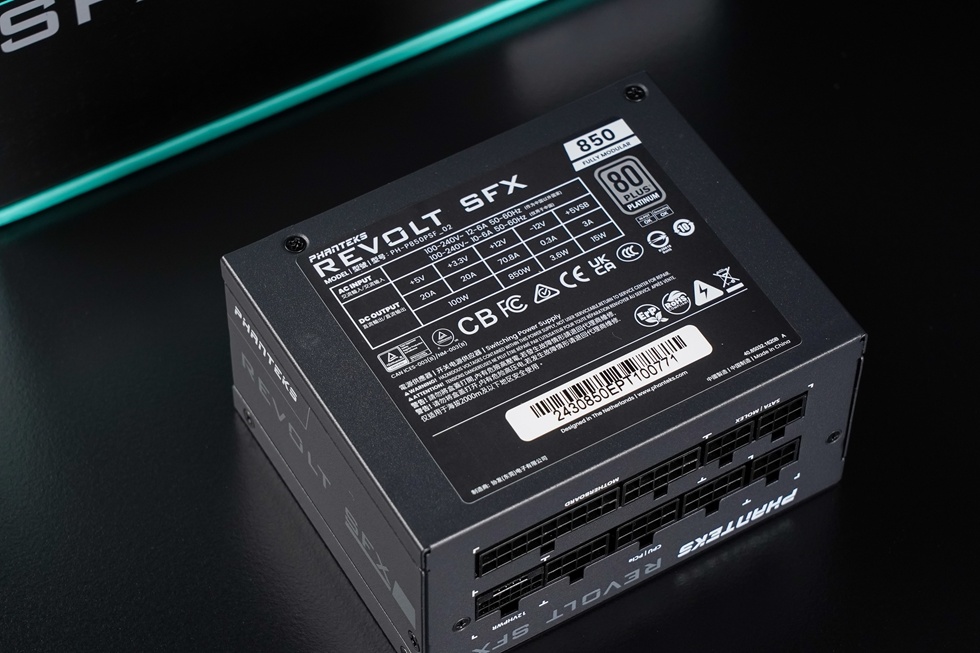

电源背面为详细参数标签，采用高品质全日系电容，拥有多重且全面的安全保护，稳定、可靠。

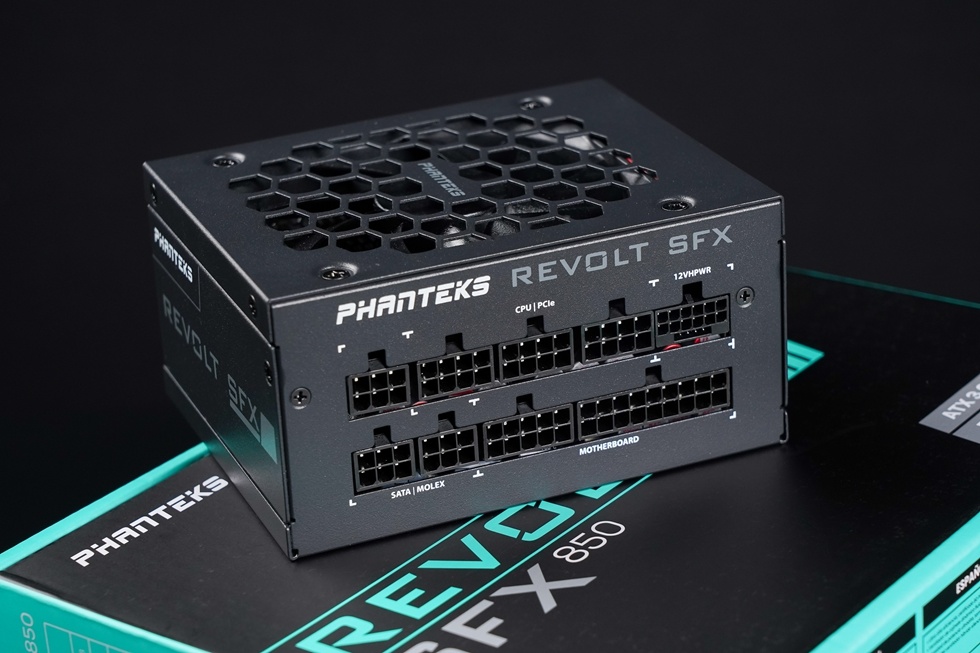

电源接口部分，拥有原生12VHPWR 16PIN接口，可直接为PCIe 5.0显卡以及扩展卡提供高达600W的供电能力，RTX4090也能从容应对。

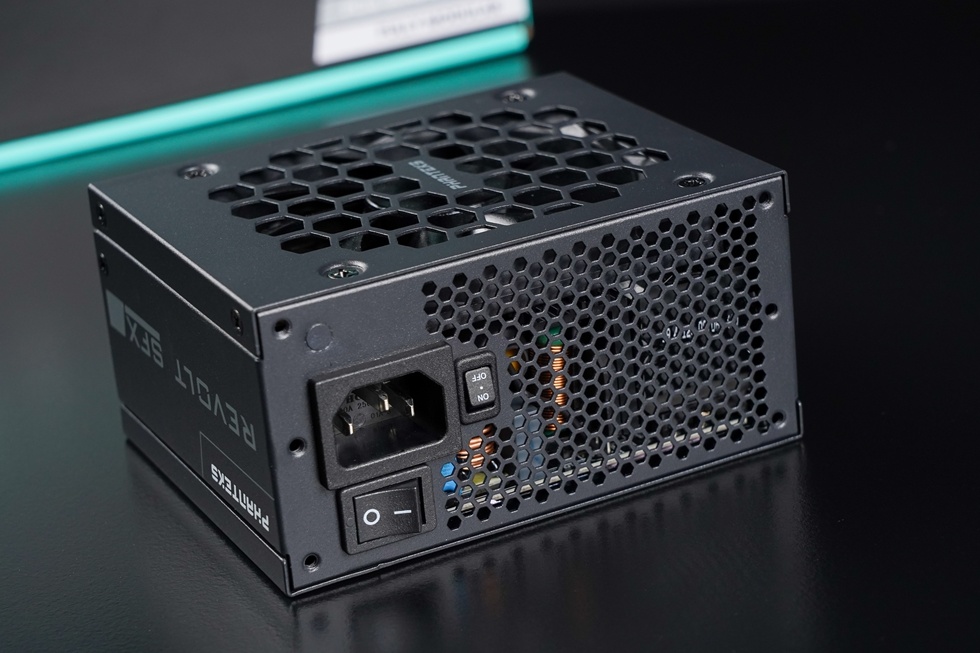

拥有启停智能风扇Eco开关，同时采用了Hybrid Silent fan Control技术控制和FDB风扇，即使满载运行也几乎听不到电源和风扇运作的声音。

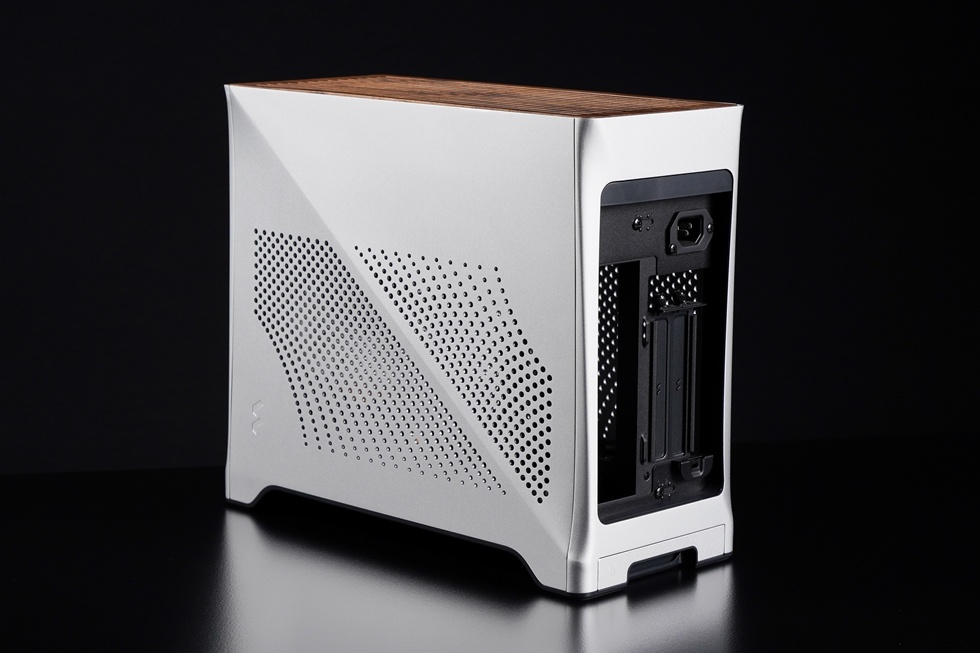

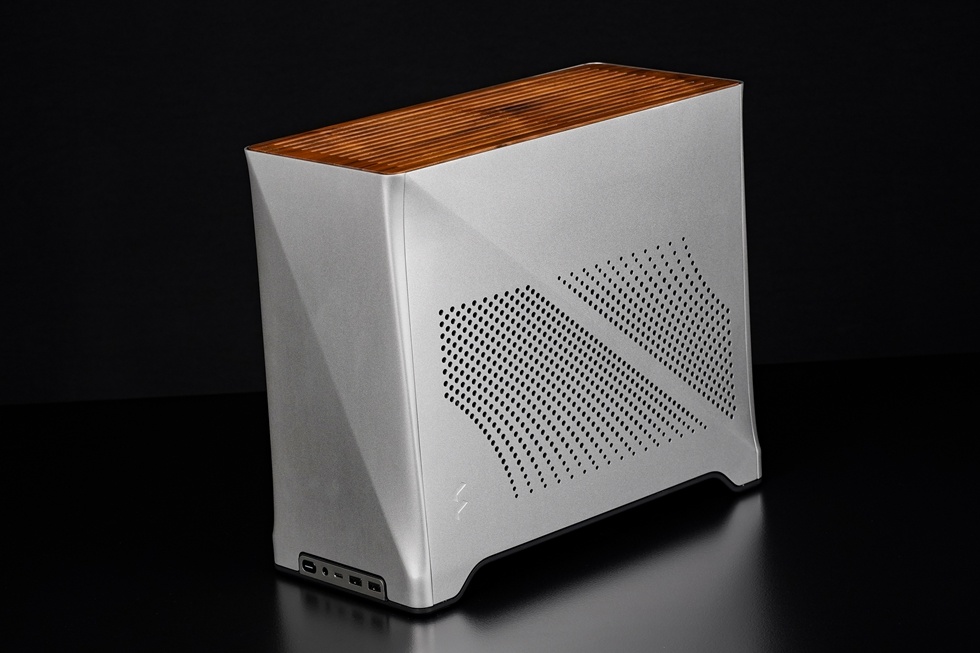

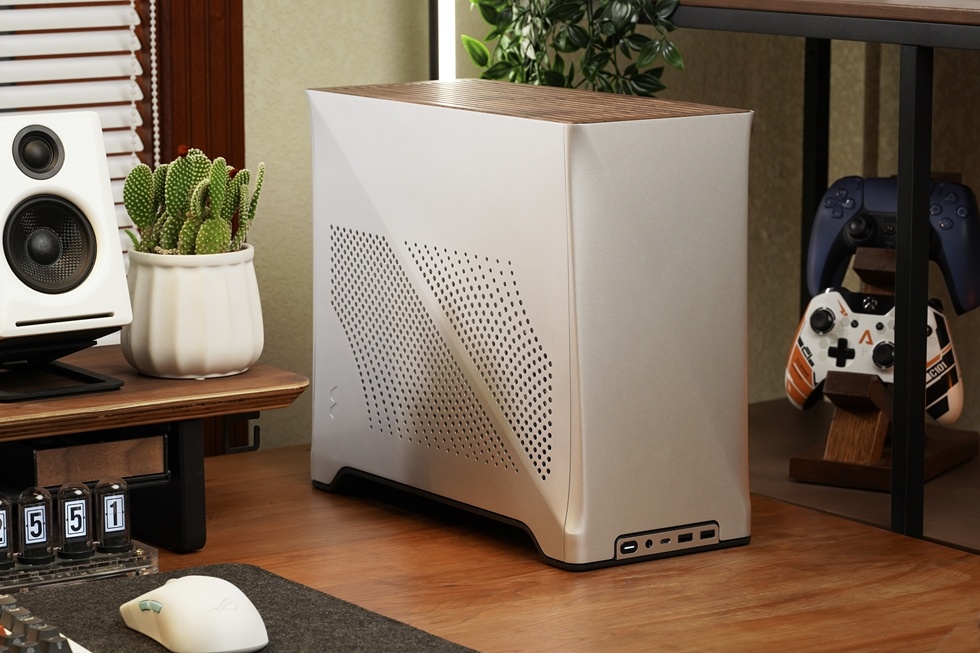

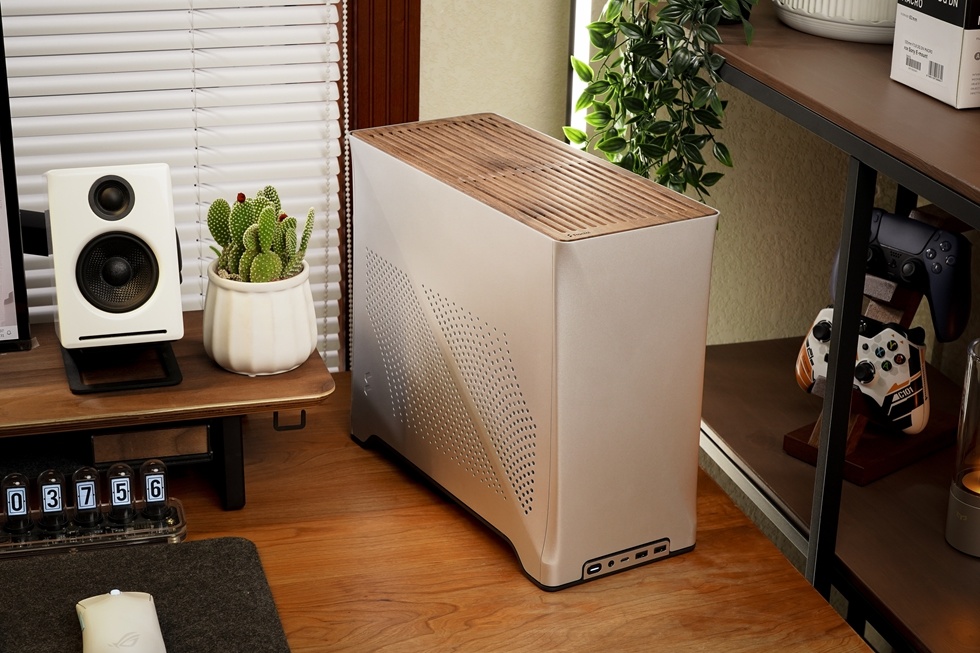

本次装机核心载体分型工艺Era2，Era 2机箱延续了前代产品的精致优雅设计，采用了CNC加工的阳极氧化铝制外壳，本次装机选择我最爱的银白色。

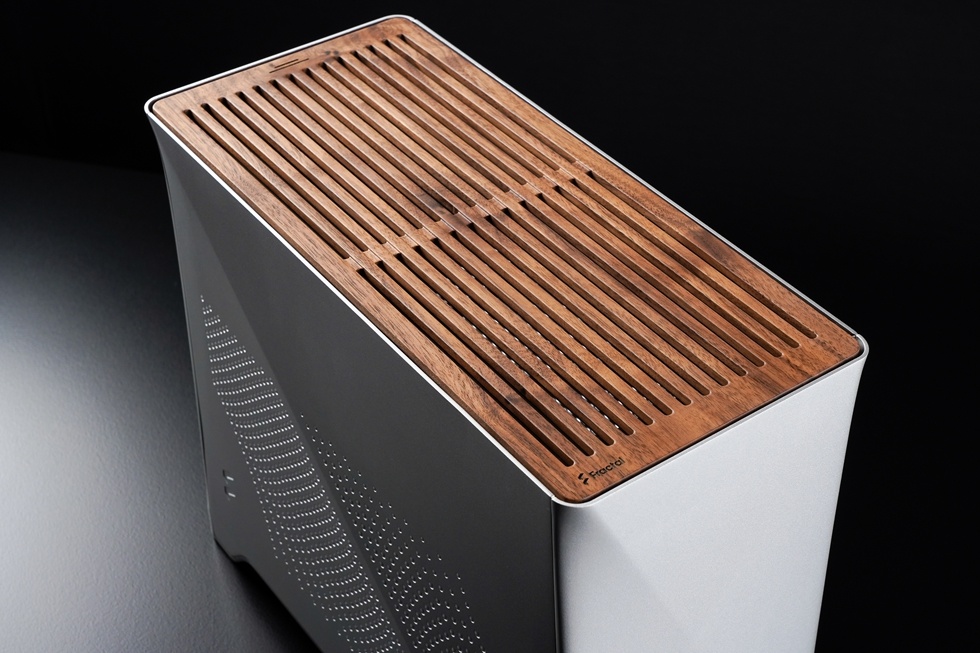

顶部为实心胡桃木材质磁吸顶板，实木材质，非常厚实且有份量。

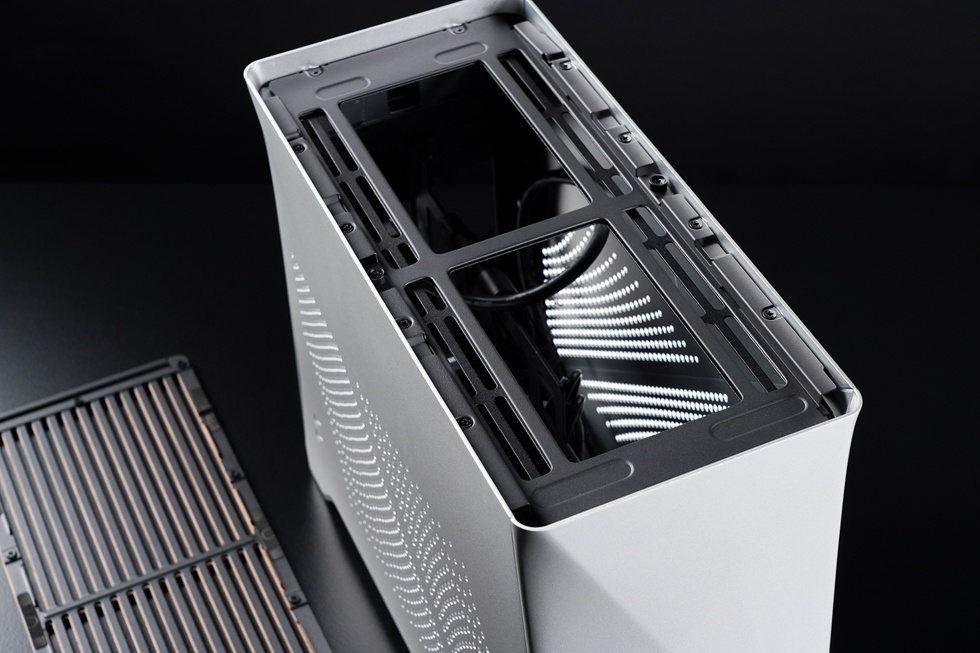

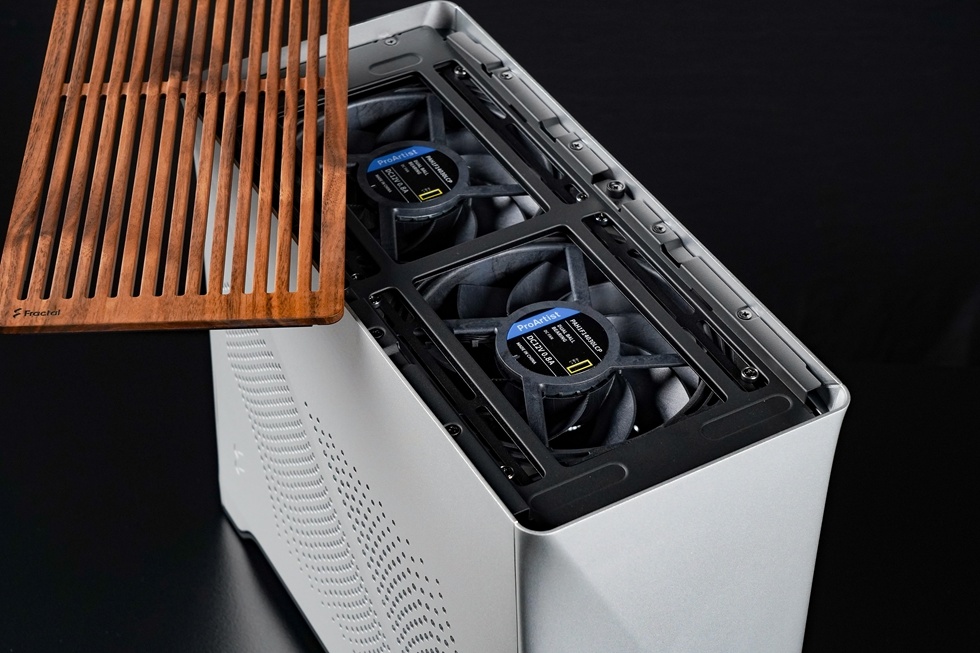

取下胡桃木盖饭，即可看到顶部风扇框架，支持120mm、140mm风扇以及240、280mm冷排规格。

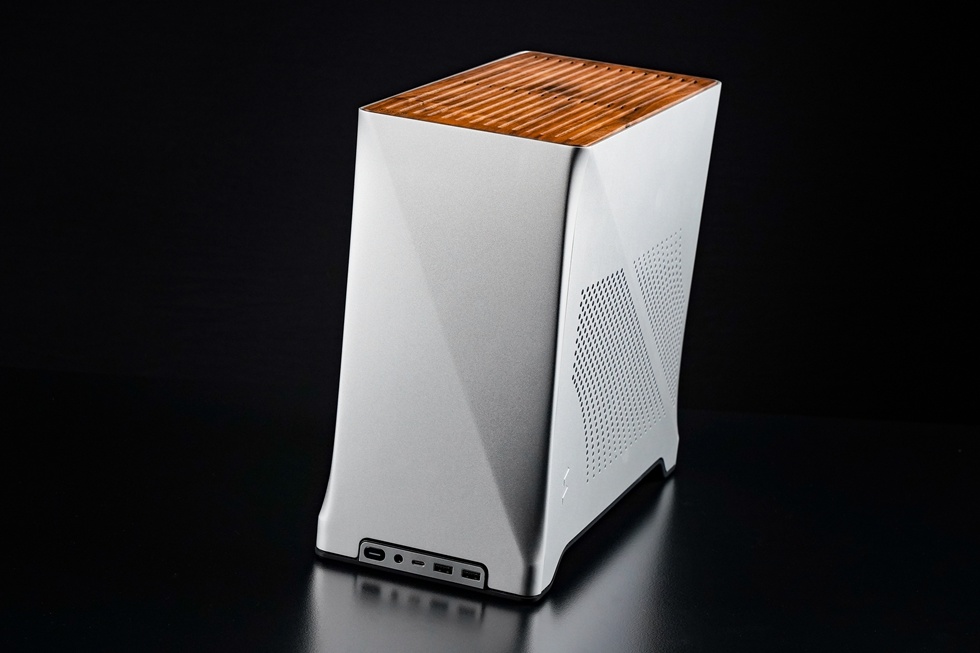

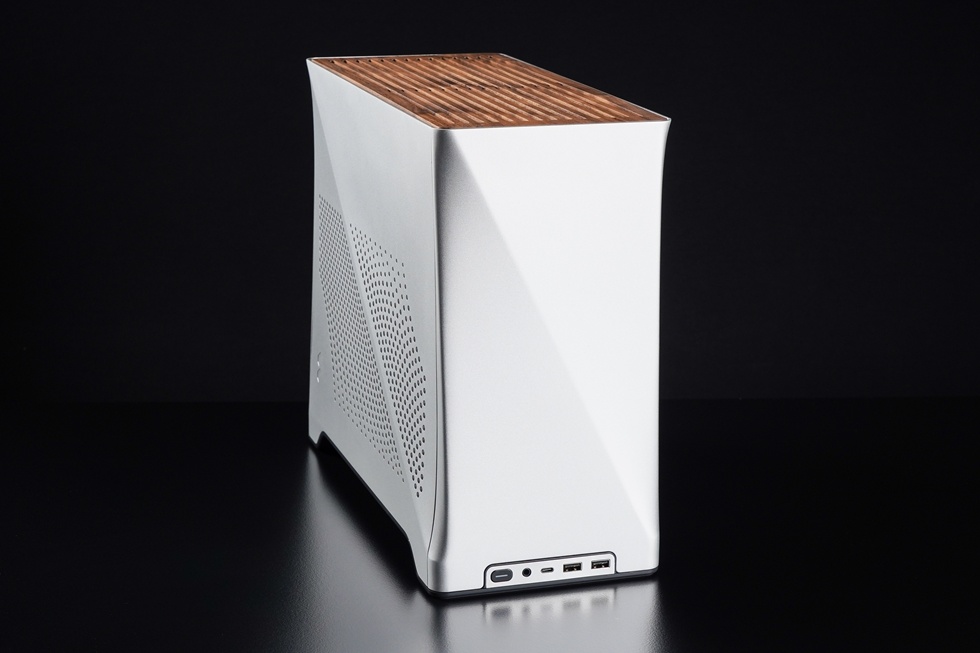

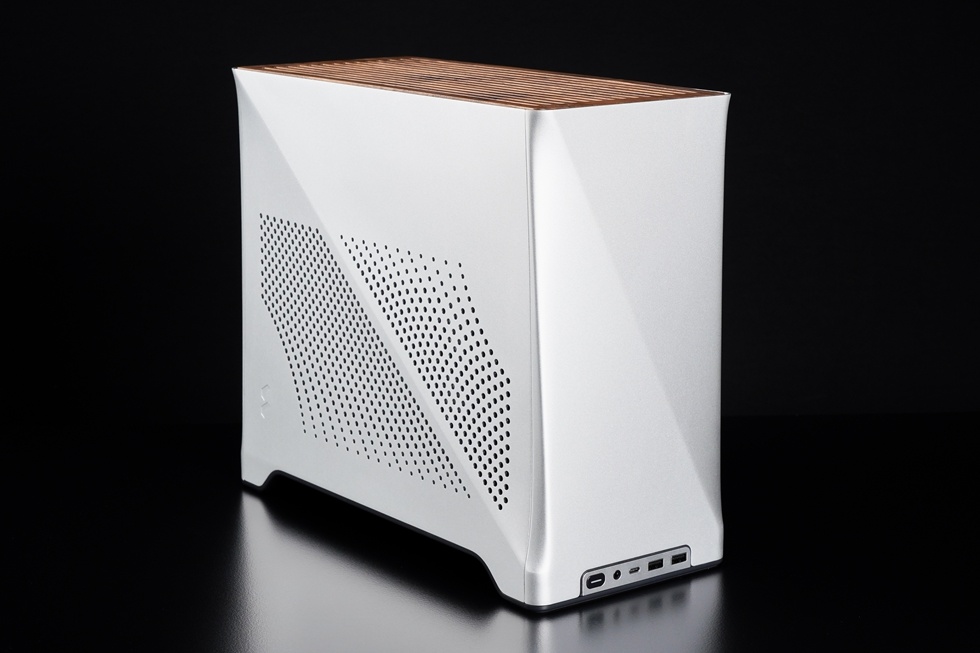

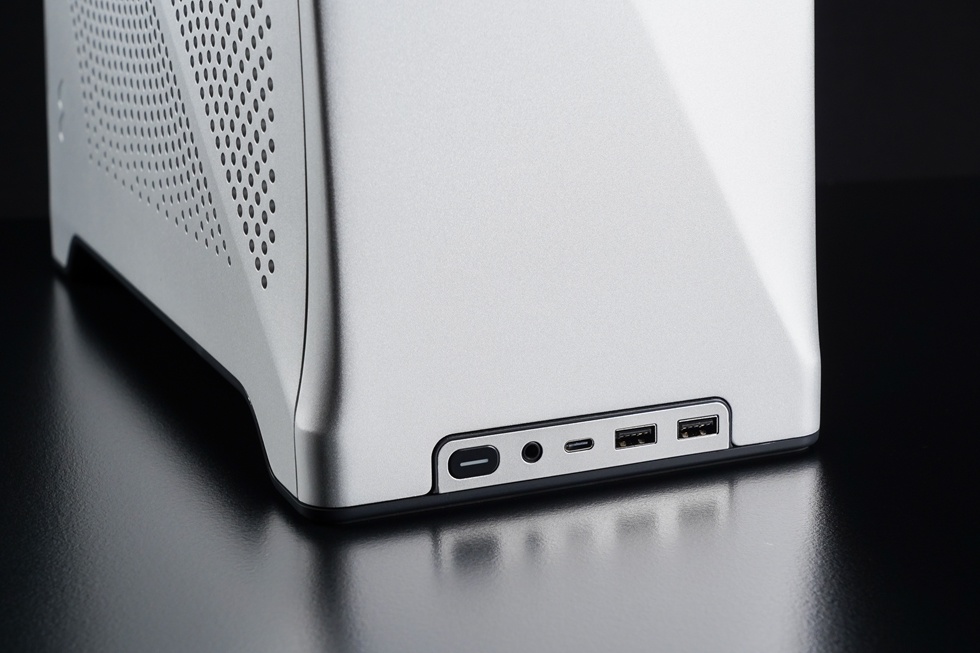

Era 2机箱的I/O面板位于正面底部，提供了两个USB Type-A 5Gbps接口、一个USB 3.2 Gen 2×2 Type-C接口、一个音频插孔以及一个发光电源按钮。这样的接口配置既简洁又实用，可以满足大多数用户的日常需求。

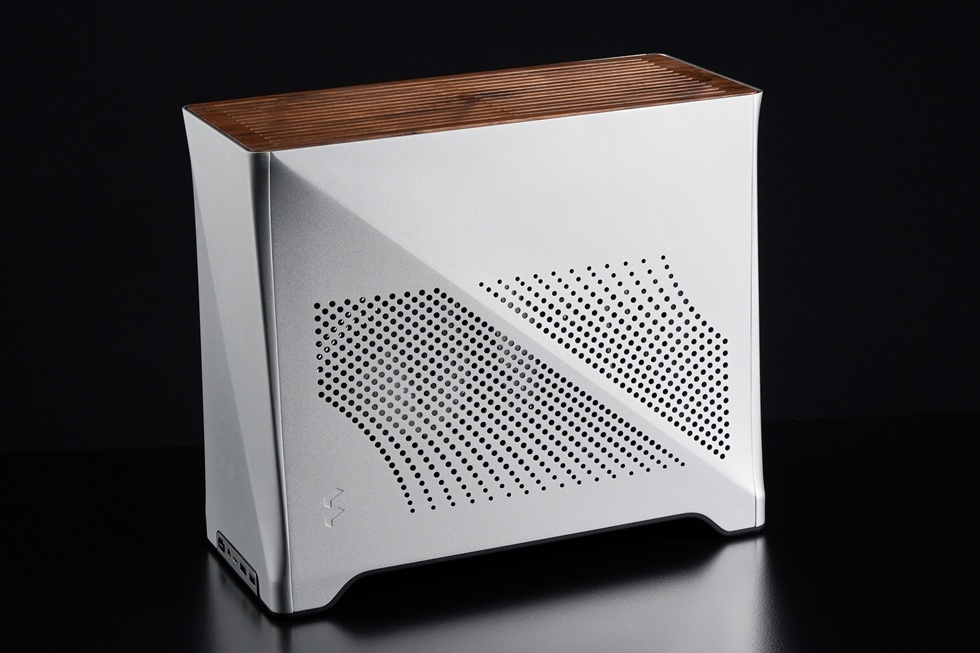

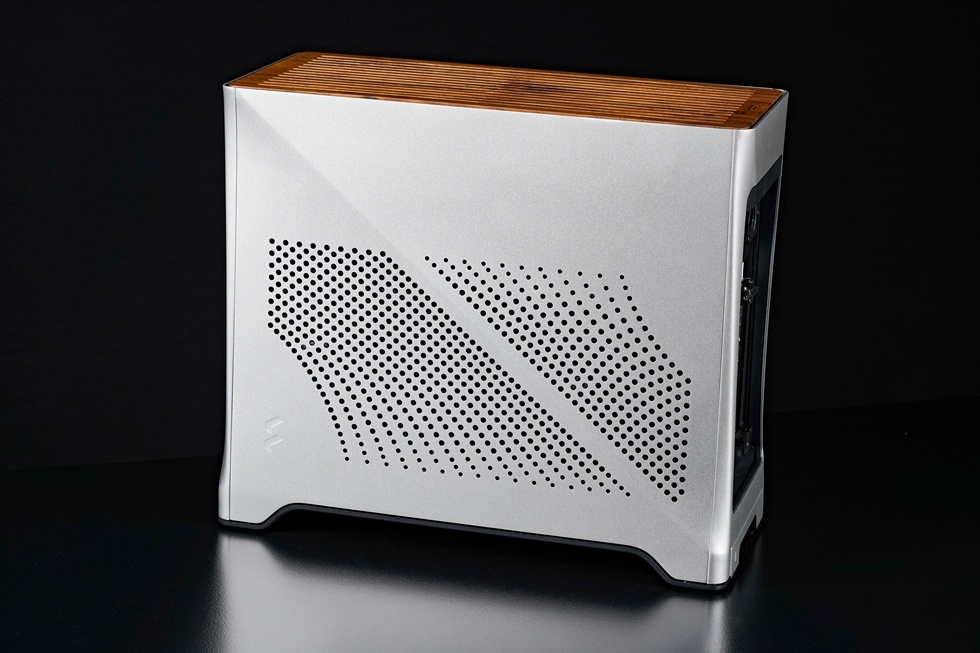

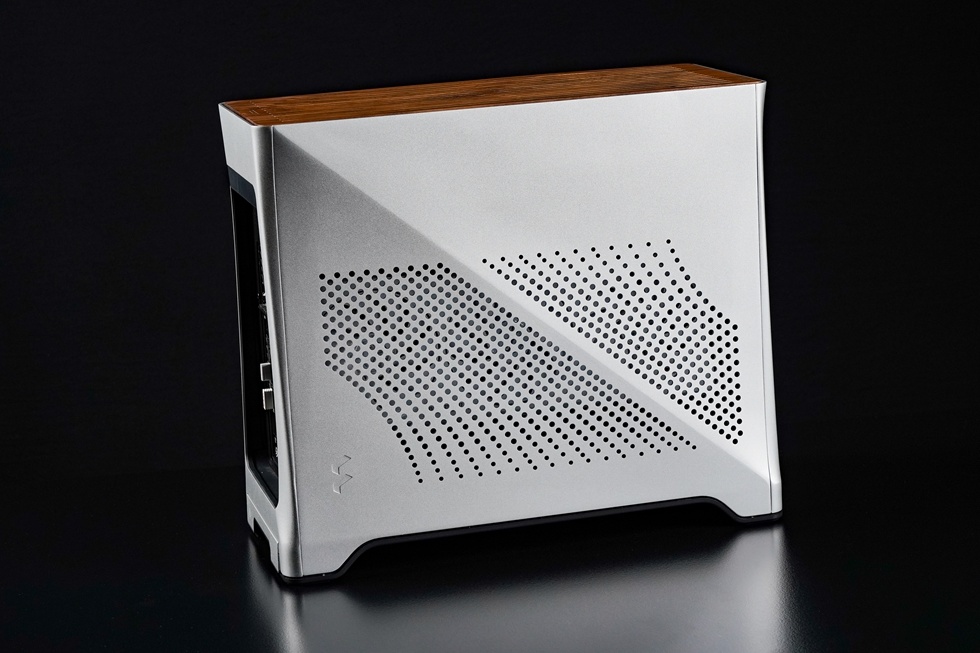

CNC加工的阳极氧化铝制外壳，四周环绕着时尚曲面造型，左右两侧的MESH开孔规模增大。

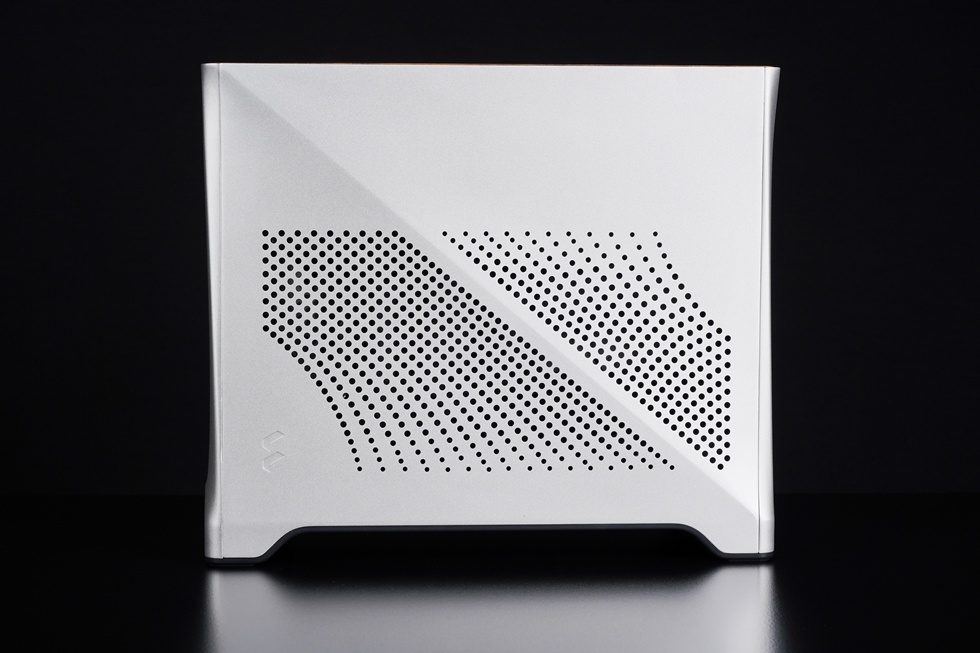

侧面展示，机箱左右两侧的MESH开孔也提供了充足的冷气进入空间，进一步增强了散热性能，不得不说分形工艺在机箱美感设计上以及用材用料上，站在行业之巅。

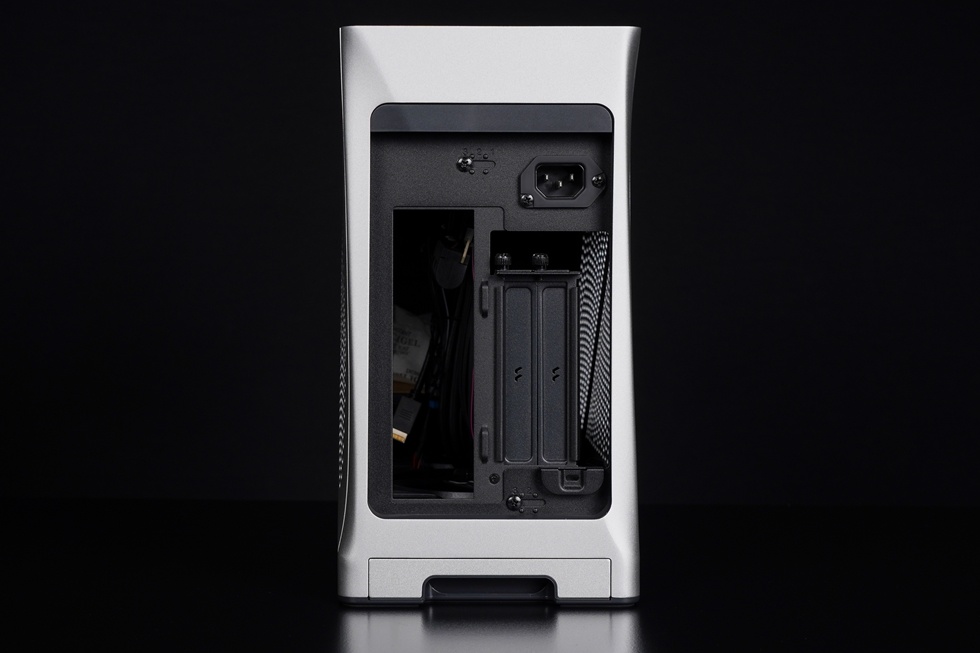

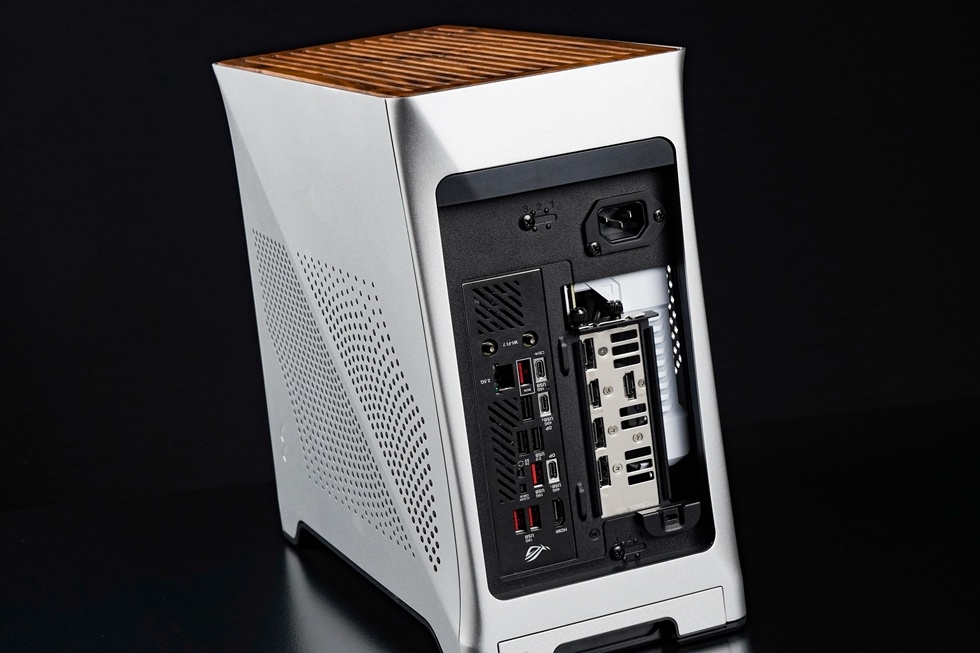

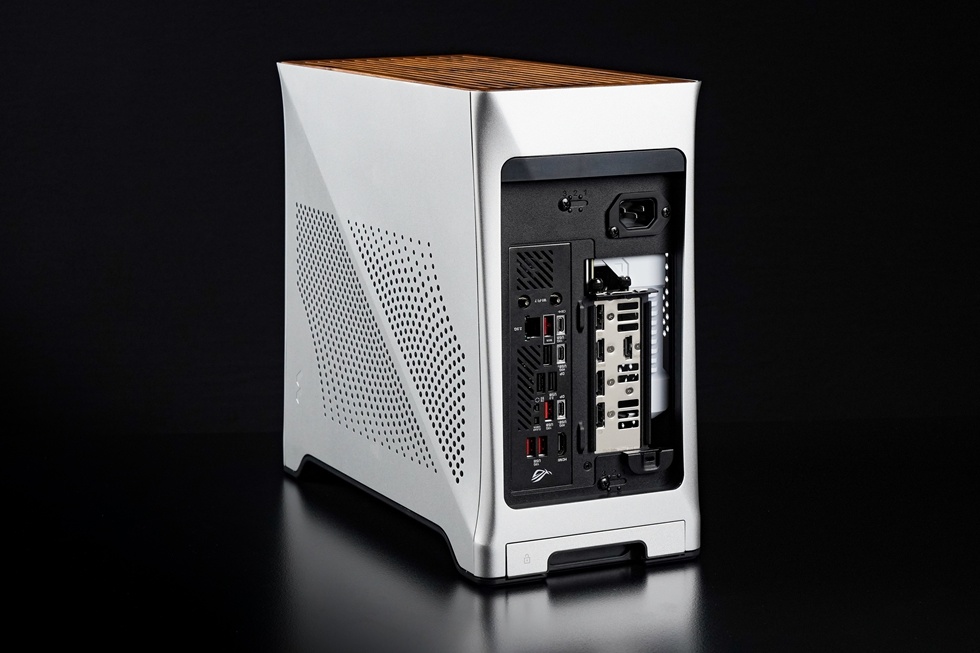

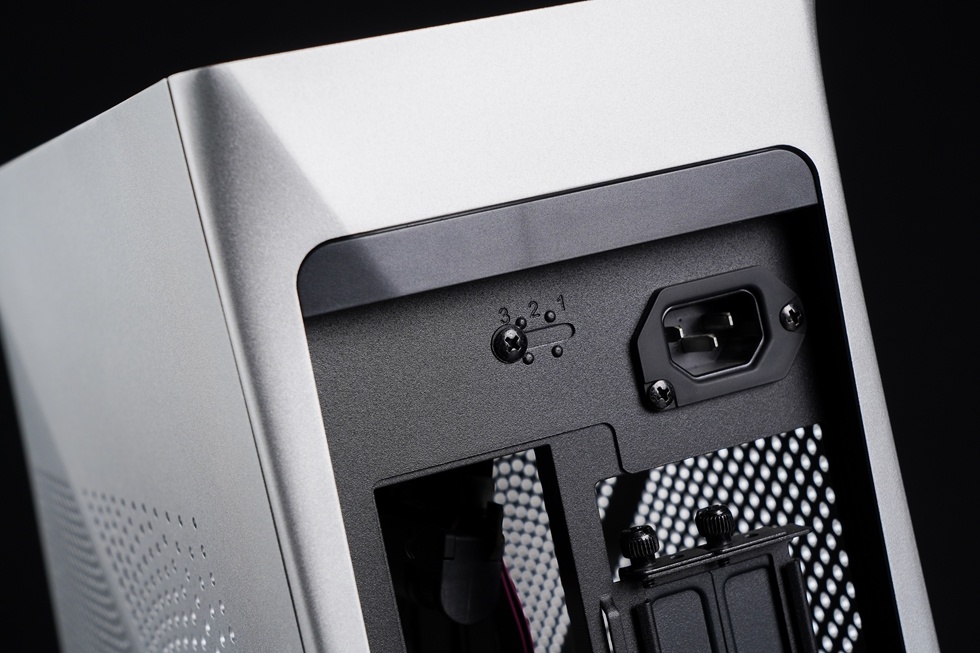

机箱尾部特写，黑白撞色很有冲击感。
Era 2采用了弹性内部布局设计，具有15mm左右的调整空间，可以根据硬件配置调整CPU与GPU两边空间。CPU散热器与显卡整体限高118mm，可三档调节，兼容2.4~3.1槽显卡和70~55mm高CPU散热。
底部配备了一体式防尘滤网，有助于防止灰尘进入机箱内部。

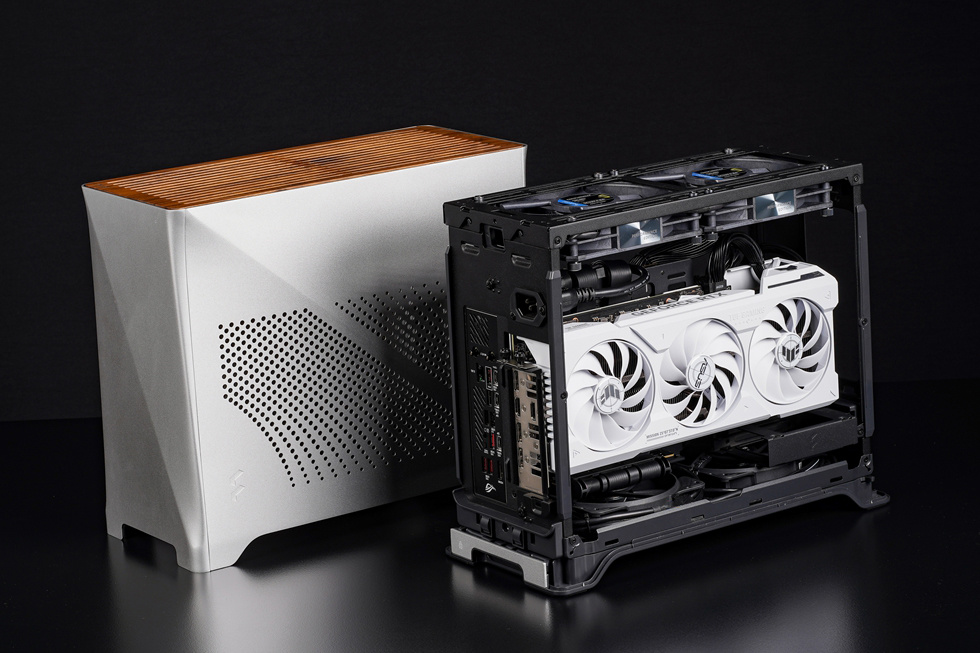

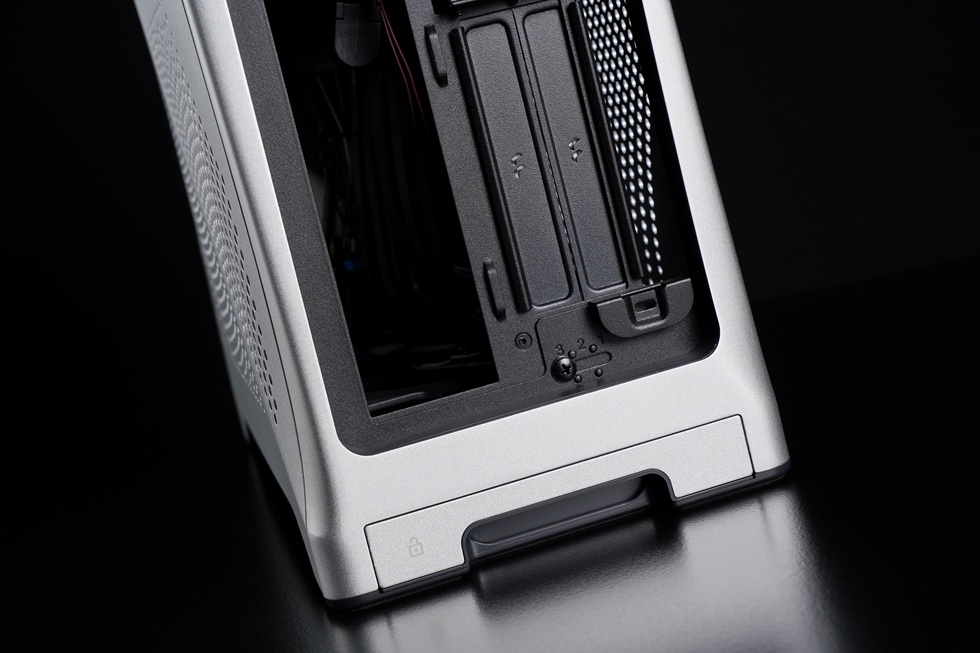

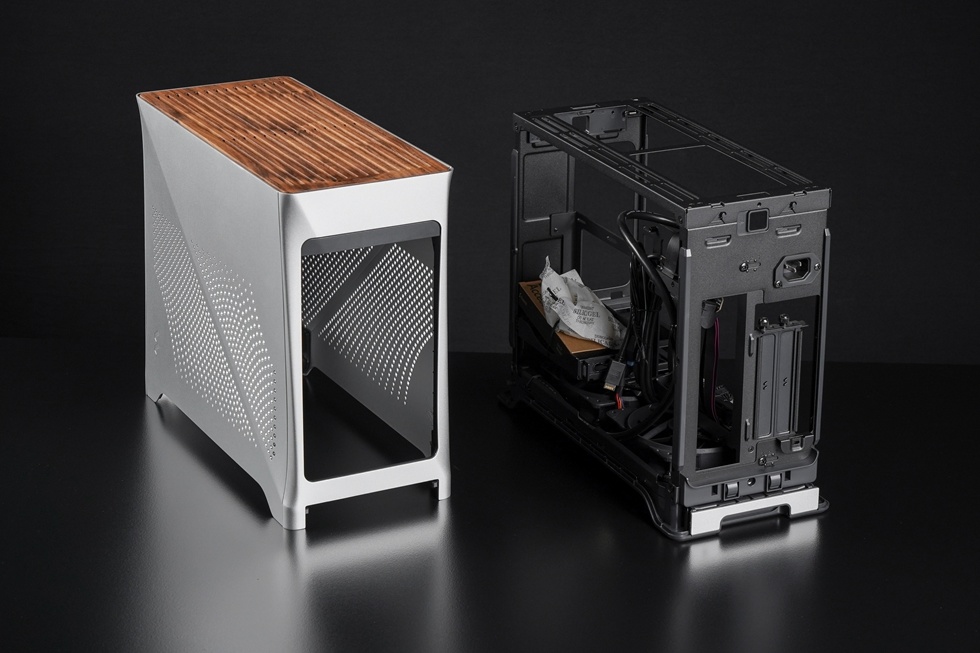

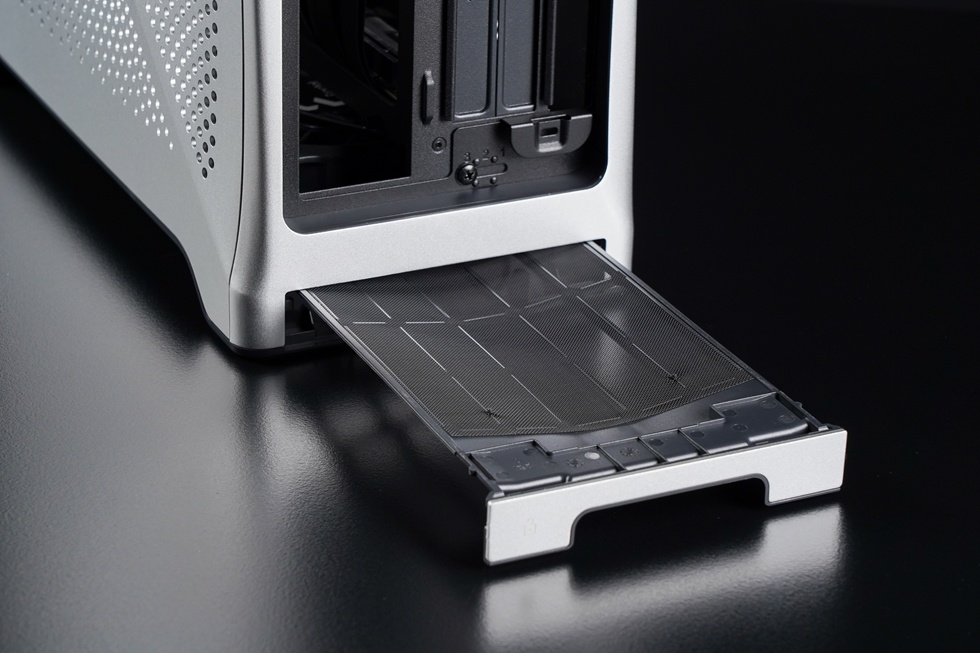

机箱采用套嵌的方式安装，拔出防尘网，即可将机箱外壳整体抽出。
Era 2机箱在散热方面表现出色。它采用了五面通风设计，底部预装了两颗120mm Aspect PWM风扇，为机箱内部提供大量进风。

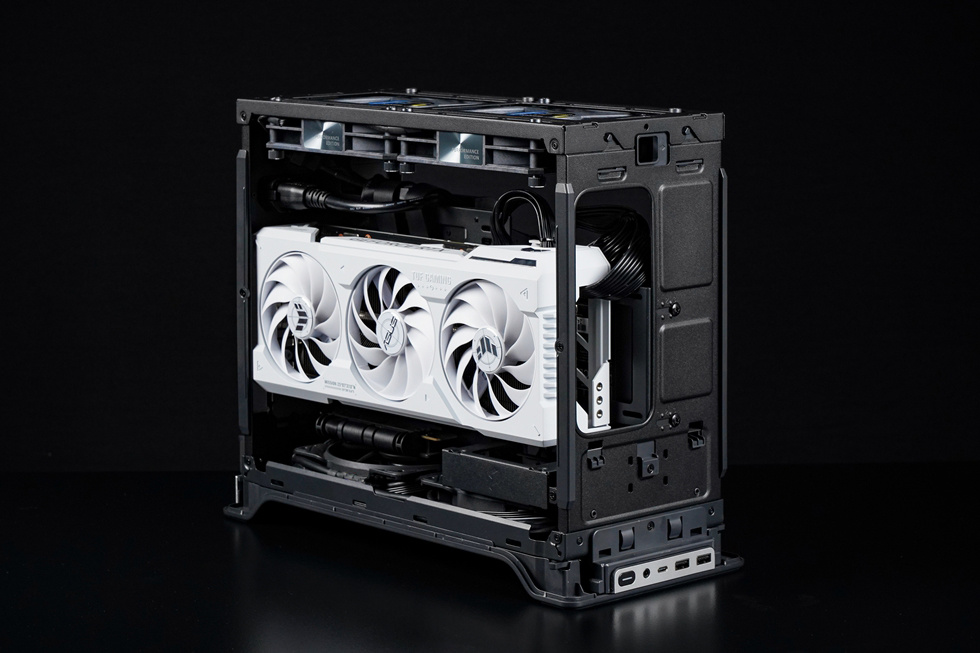

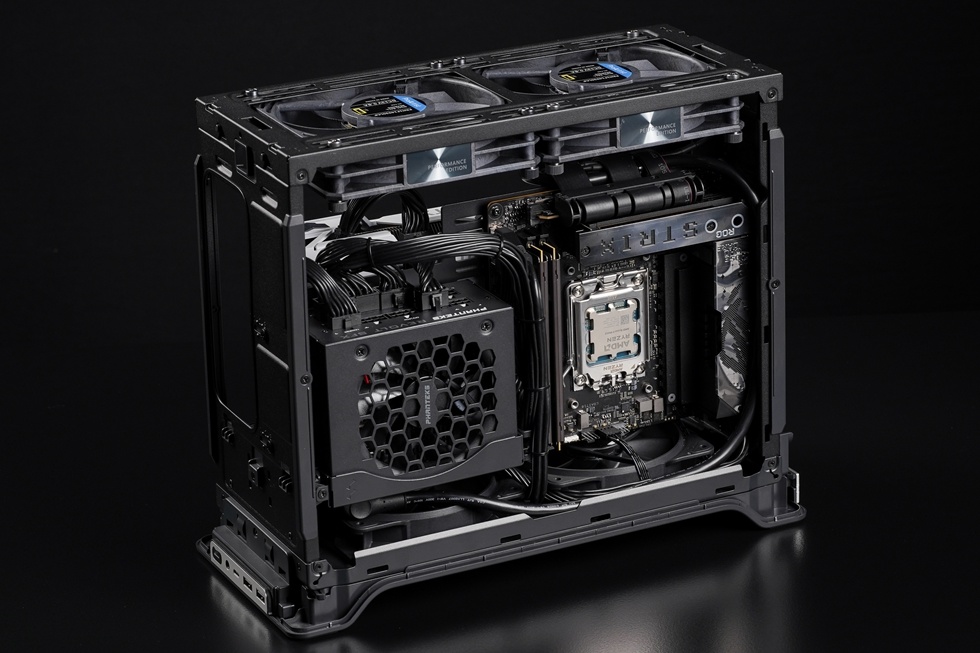

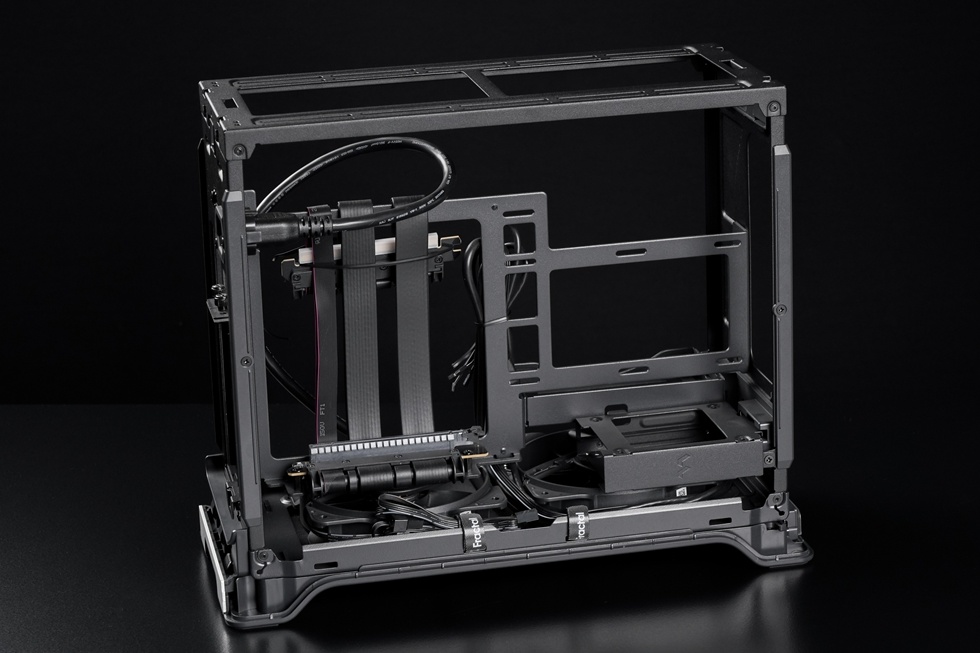

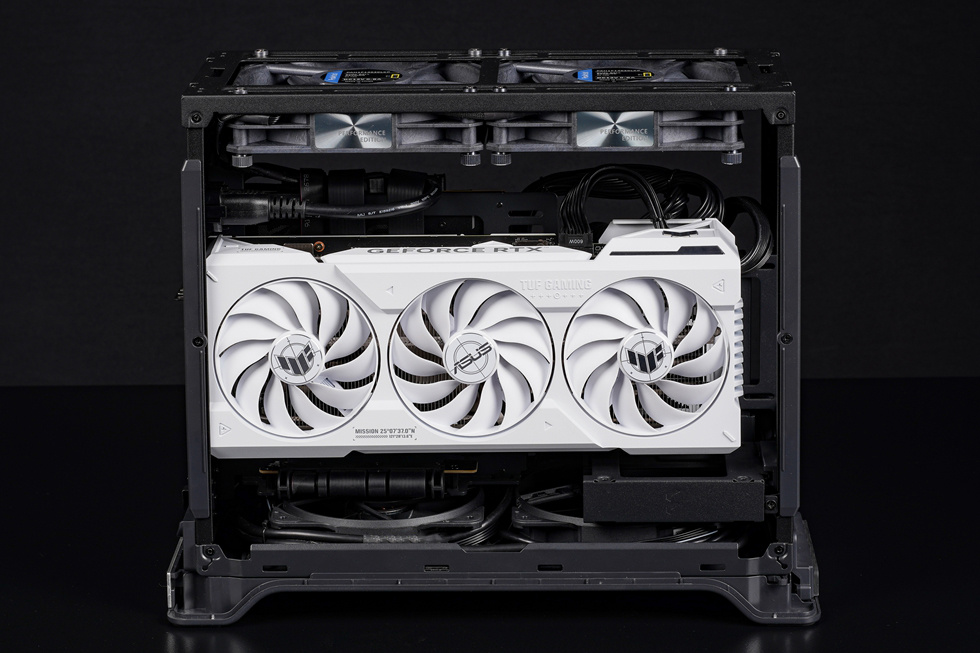

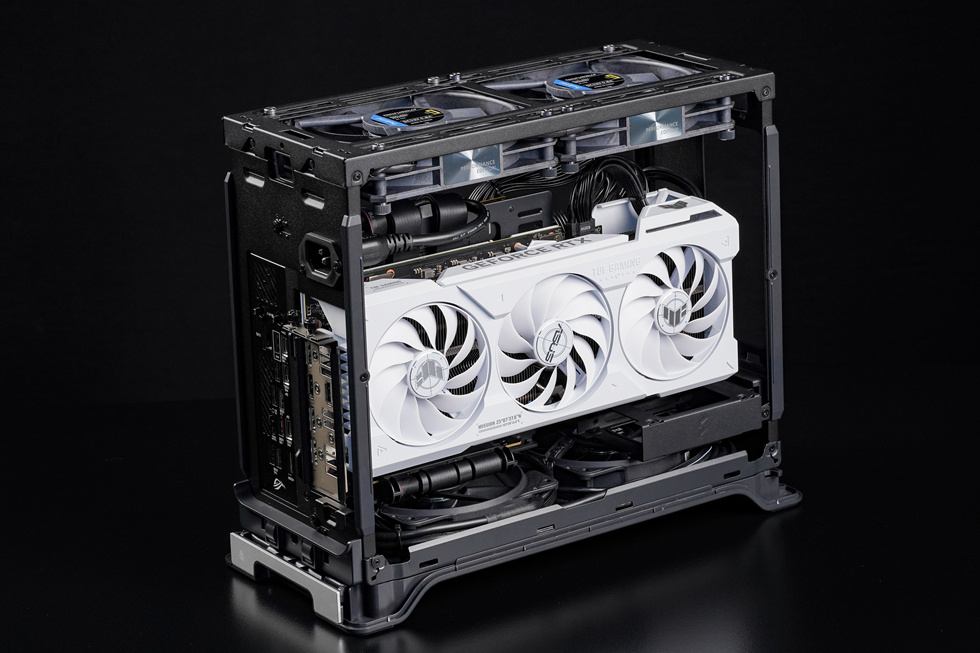

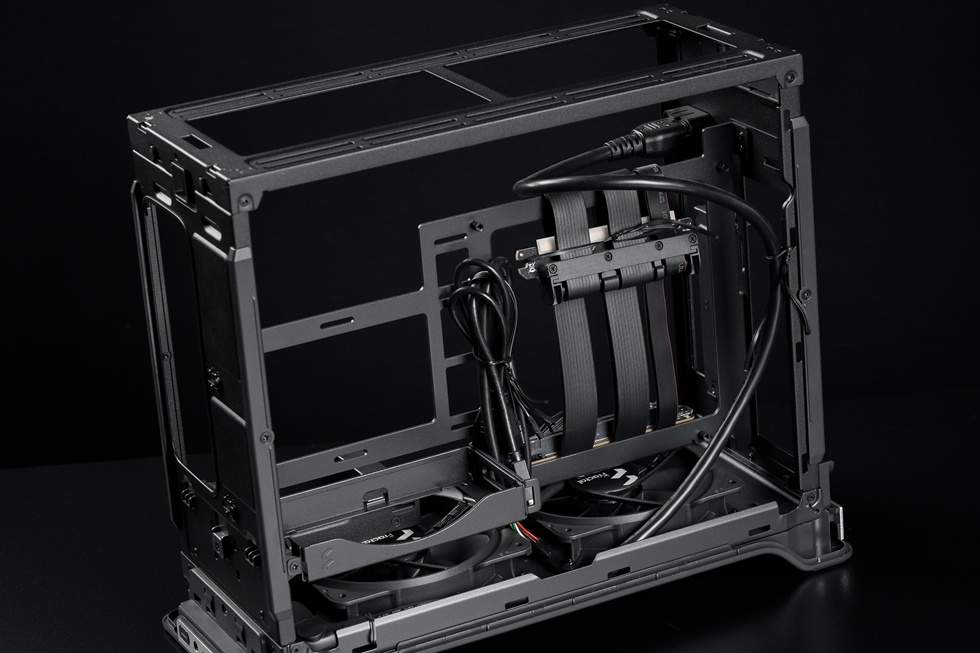

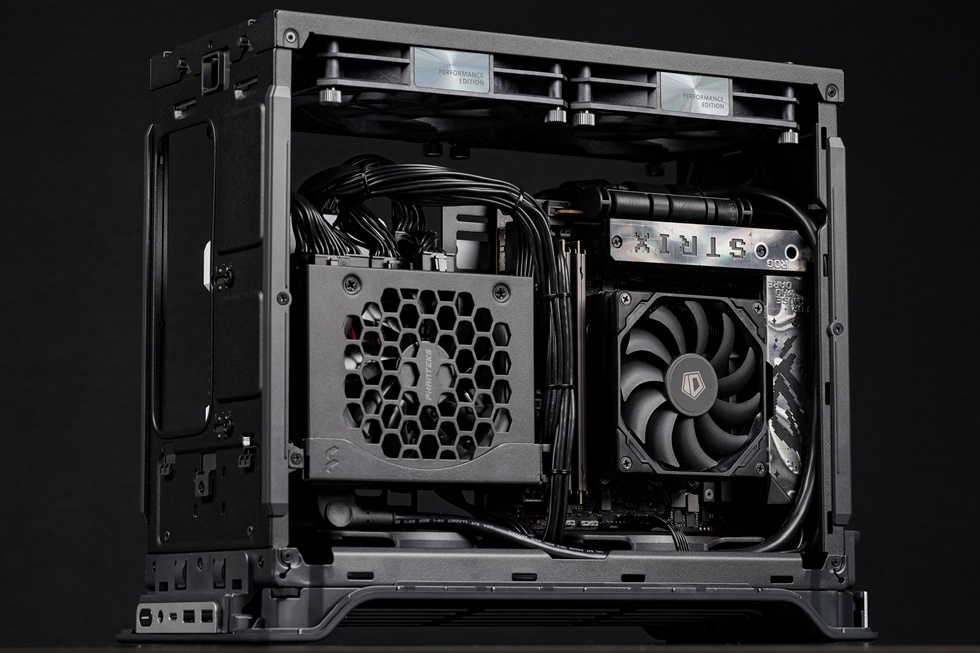

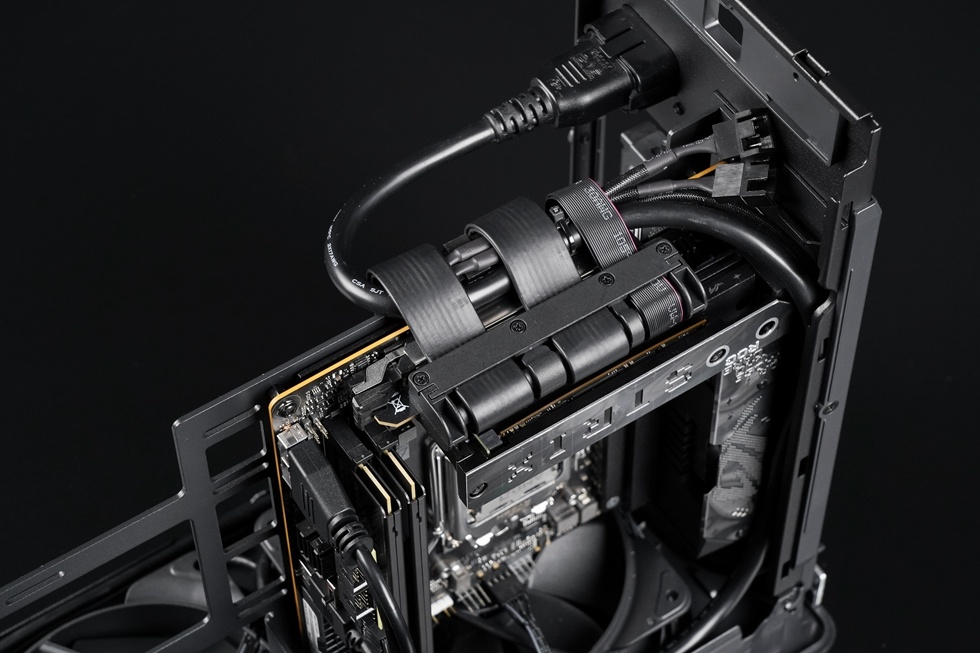

机箱采用A4“背靠背”结构，预装PCIe 4.0扩展卡，兼容ITX主板和SFX（L）电源。显卡限长326mm、限高137mm，拥有4个2.5英寸硬盘位。机箱内部空间充裕，可以容纳大尺寸的显卡和散热器。

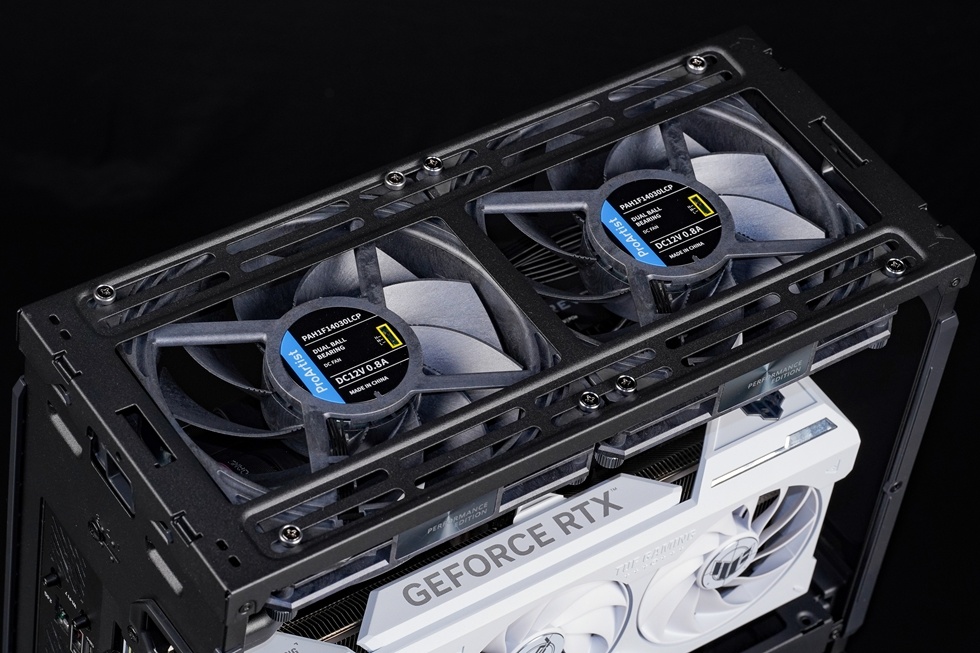

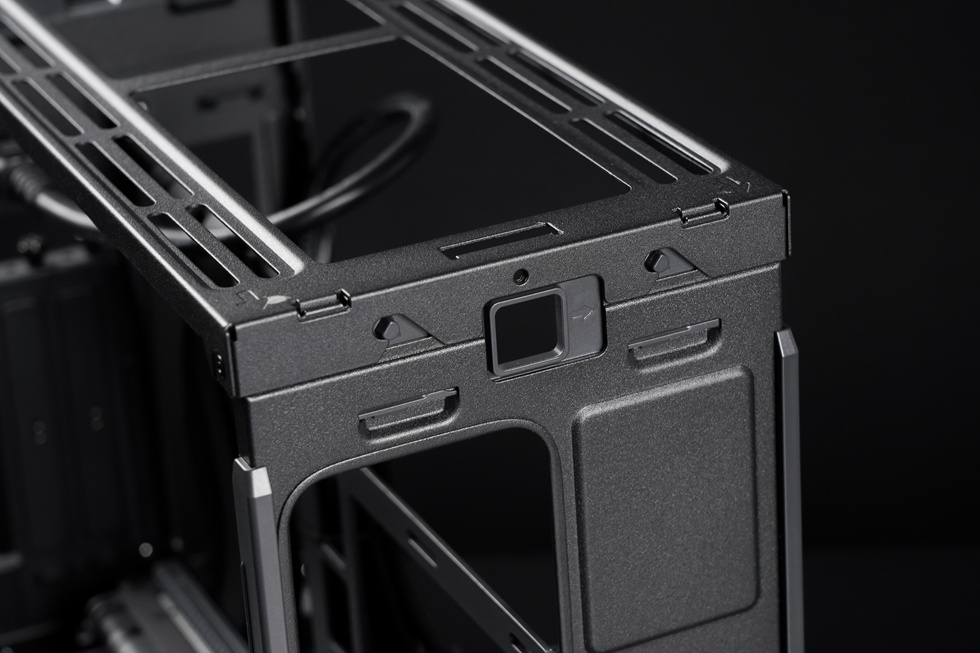

顶部风扇框架两边采用卡隼结构设计，中间为结构开关，轻轻扣动，即可拆下顶部风扇框架，方便安装风扇以及水冷冷排。

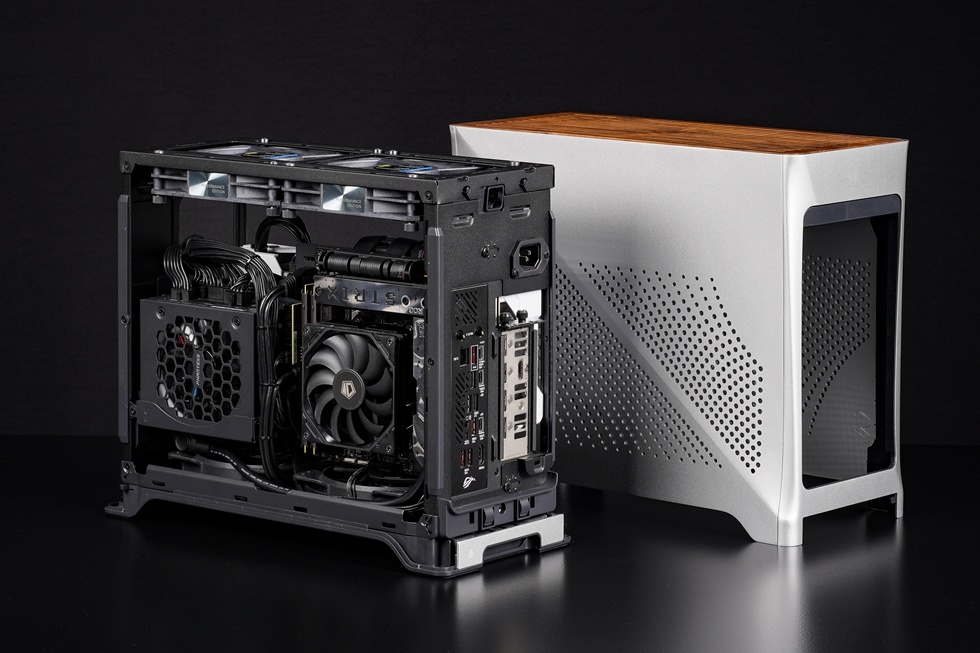

在实际使用过程中，Era 2机箱展现出了良好的兼容性和散热性能。它可以轻松容纳大尺寸的显卡和散热器，同时保证了良好的散热效果。机箱内部空间充裕，理线方便，使得整个装机过程更加轻松愉快。

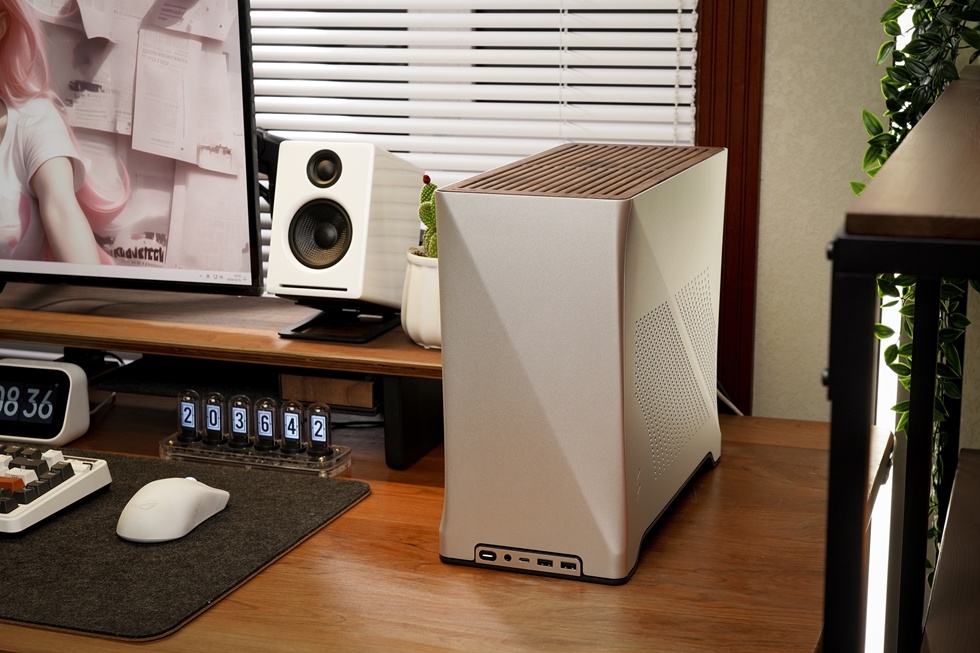

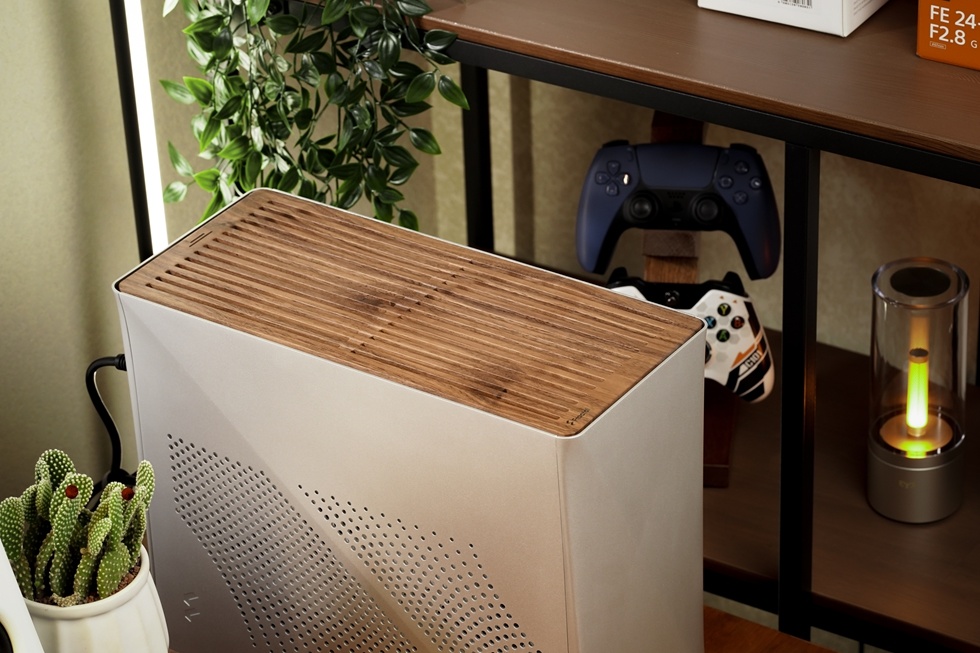

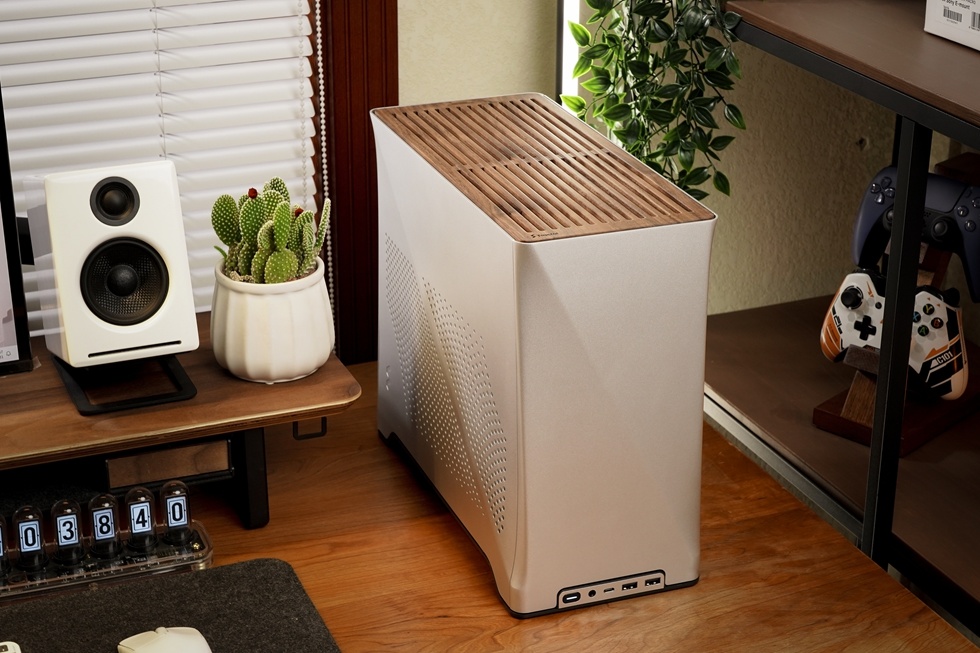

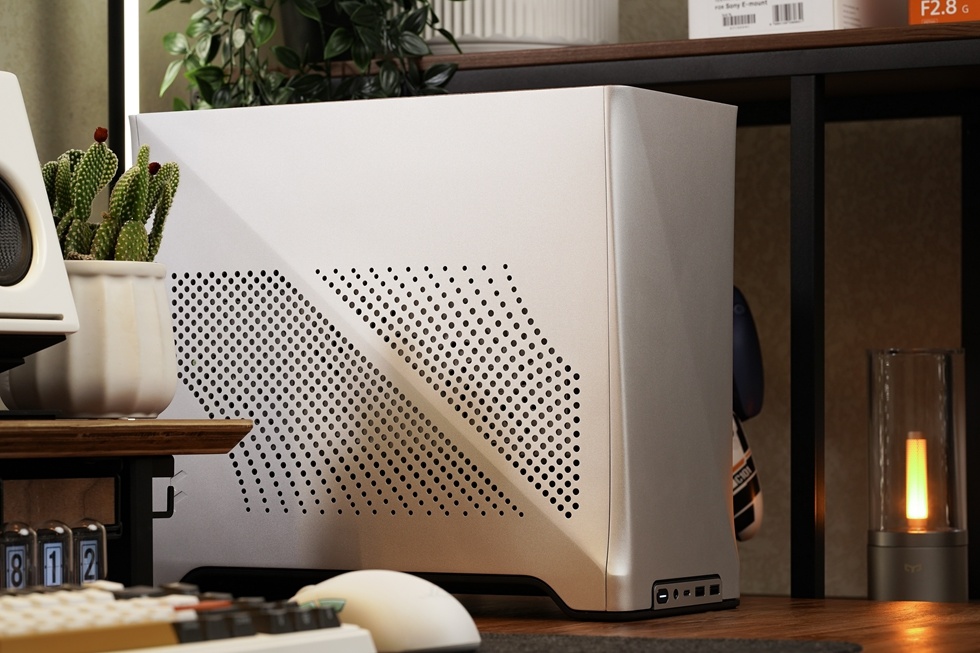

Era 2机箱的外观设计也非常吸引人，无论是放在桌面还是作为家居装饰都非常合适。
机箱底部特写，两边非常厚实且质感十足的脚垫，同时连底部开孔也进行了个性设计，与机箱整体腰线步调一致。
