垂直風道再進階，九州風神 CH270 feat. 小米空氣淨化器

作爲九州風神 CH 系列立式機箱的集大成者，CH270 在繼承 CH170 經典 ITX 架構基因的基礎上，突破性升級爲 M-ATX 規格。升級後的CH270帶來了更好的兼容性，360水冷，ATX電源，50系顯卡均輕鬆拿捏。同時，出色的垂直風道設計也帶來更多的可玩性，就比如這次嘗試通過3D打印支架和小米空氣淨化相結合，讓散熱系統從被動防禦轉爲主動淨化，完美達成散熱和防塵有效平衡。

裝機配置

CPU：AMD R9 9900X

主板：技嘉冰雕B850M AORUS ELITE ICE

顯卡：影馳 GeForce RTX 5080 金屬大師白金版 OC

內存：ZADAK RGB DDR5 6800 16GB*2

SSD：佰維 NV7200 PCIE4.0 2TB

機箱：九州風神CH270 數顯版

散熱：九州風神冰暴 360

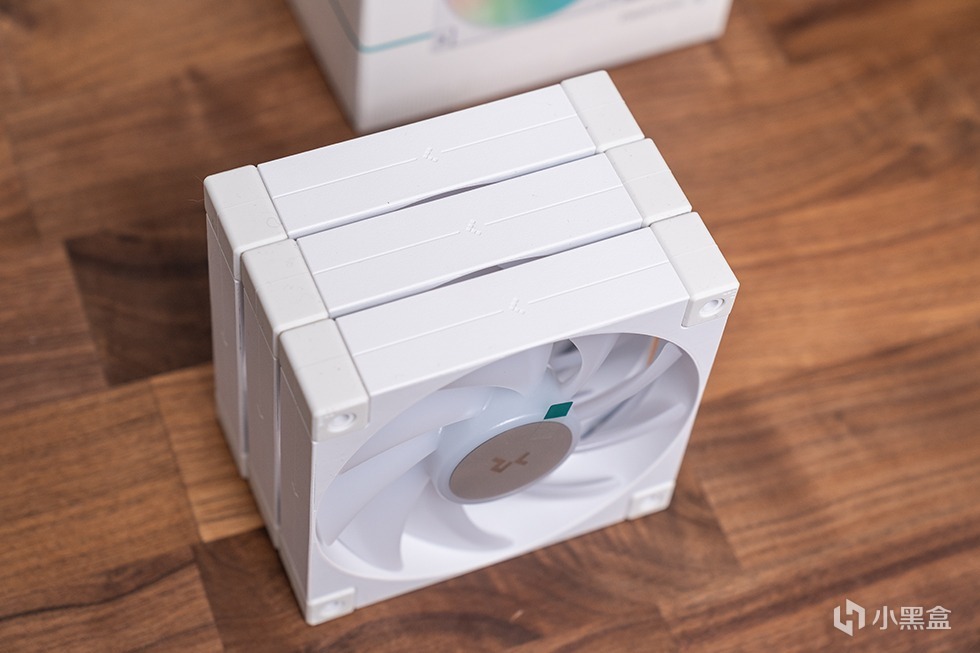

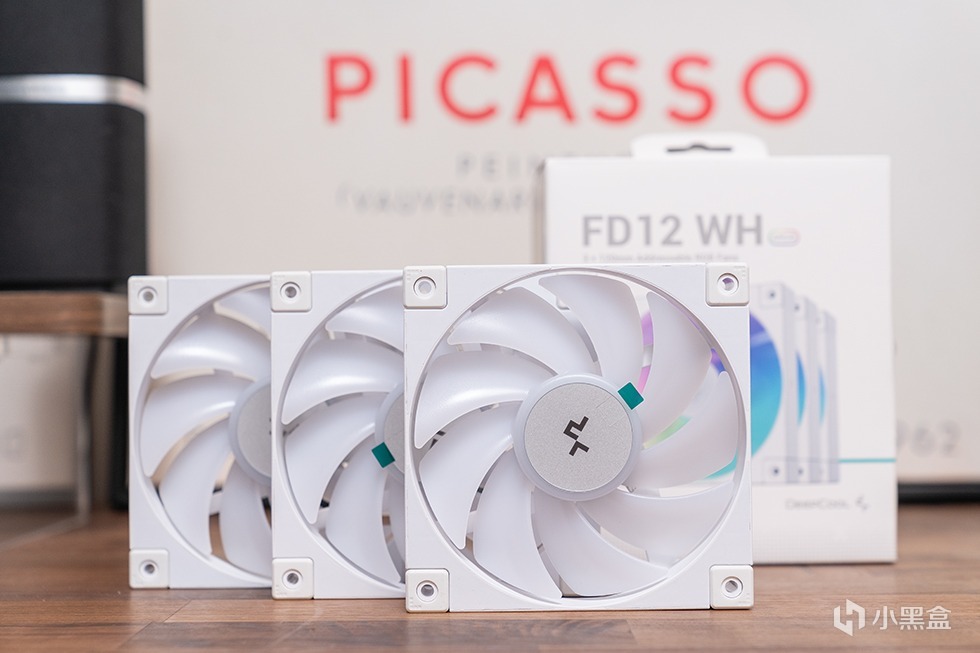

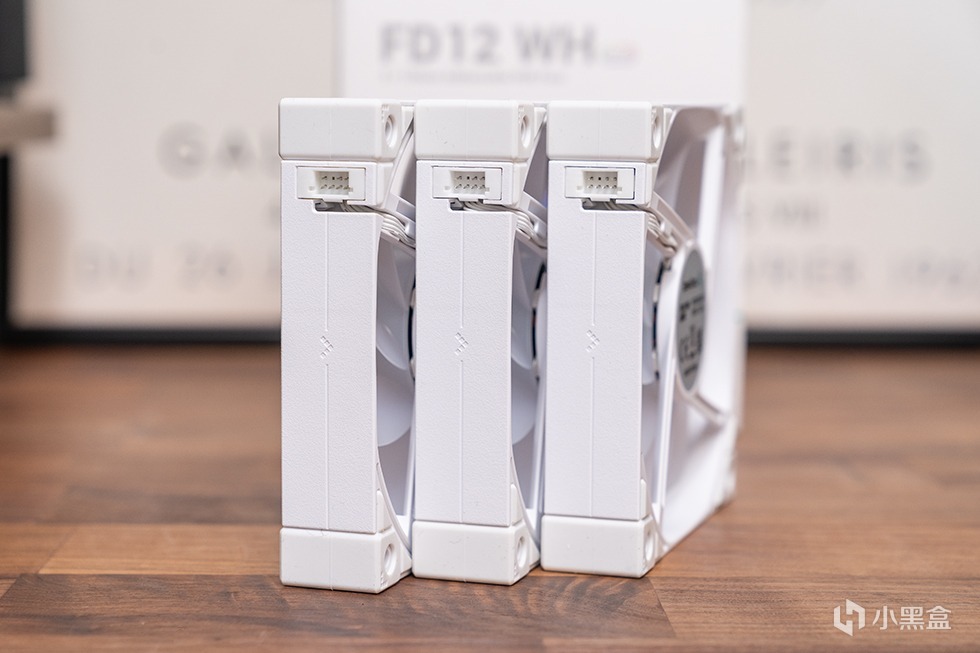

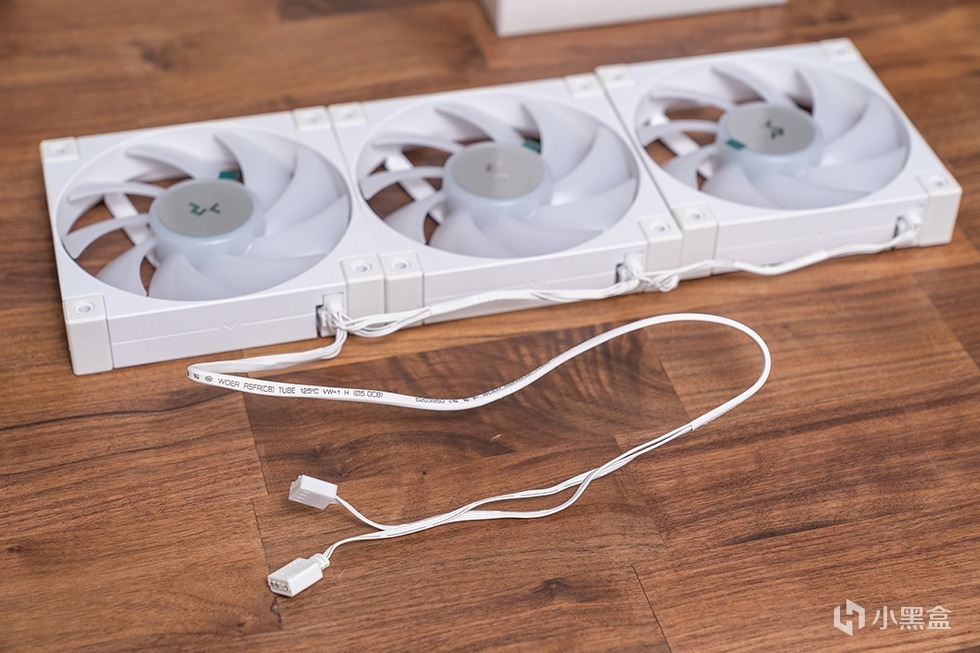

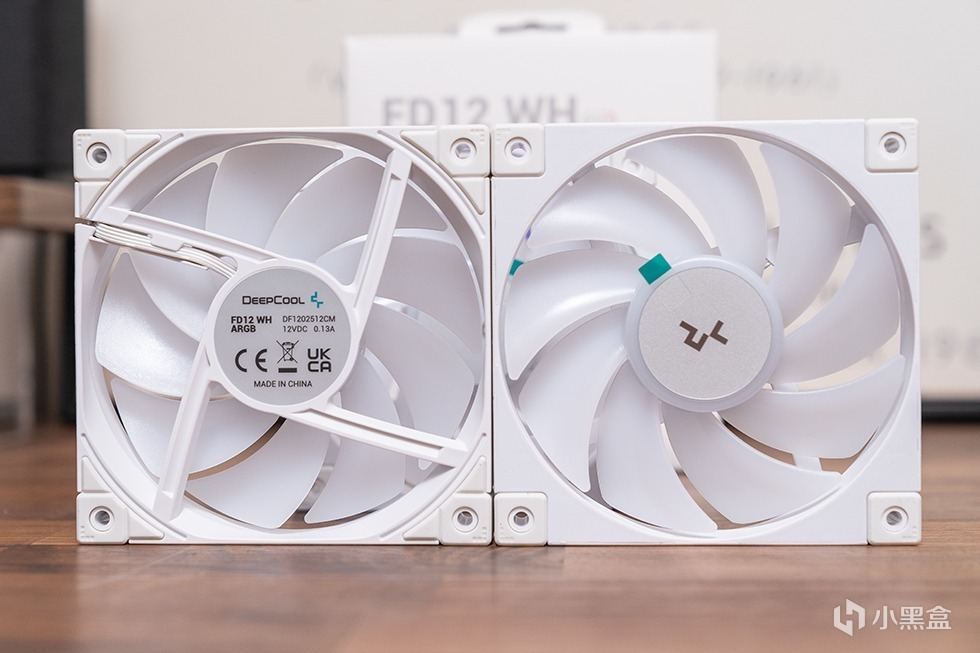

風扇：九州風神 FD12 ARGB

電源：安耐美 REVOLUTION D.F.12 850W

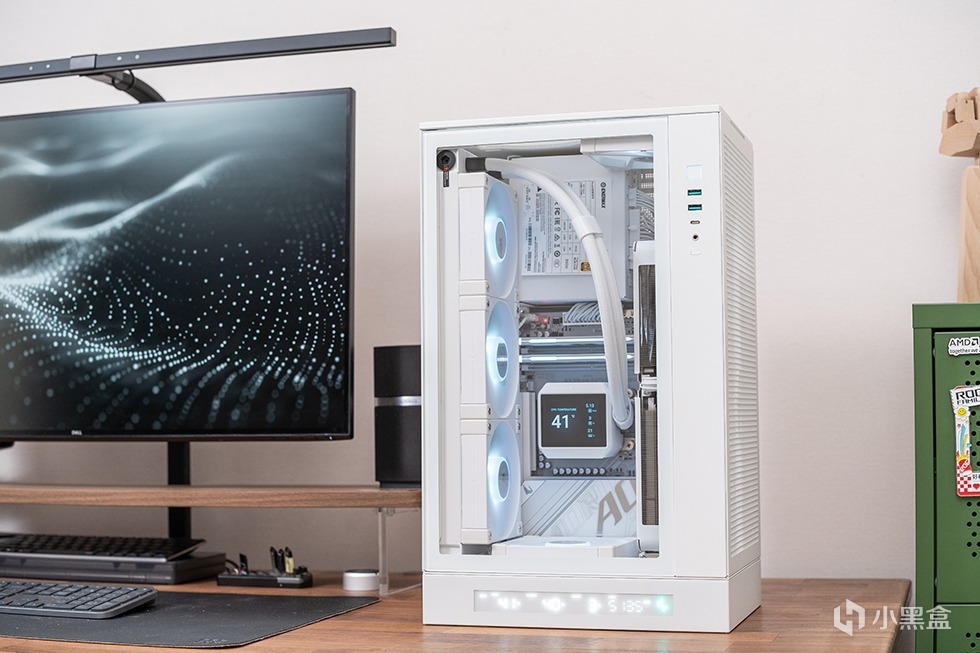

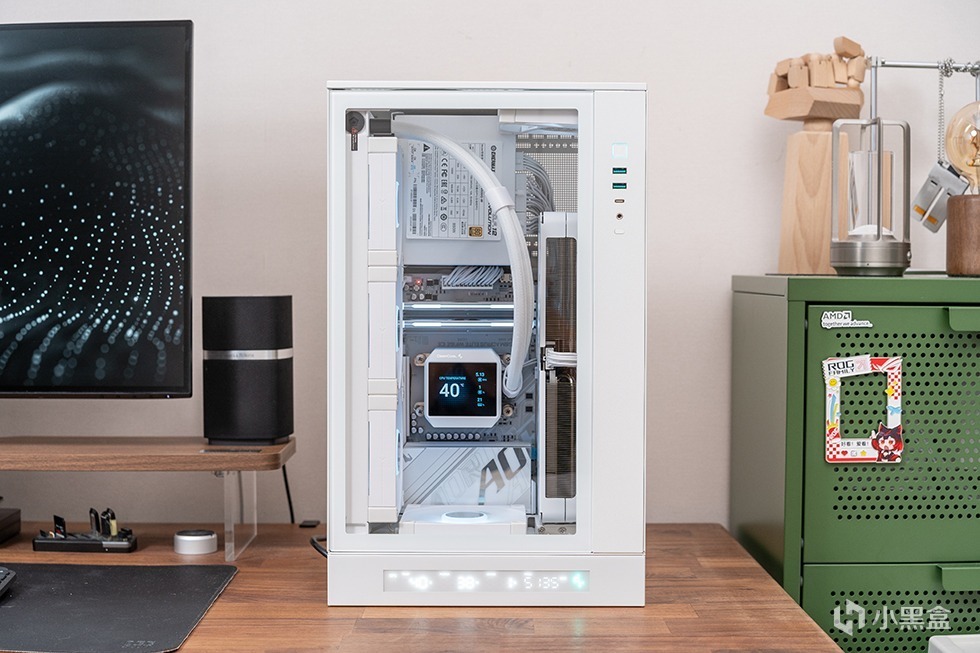

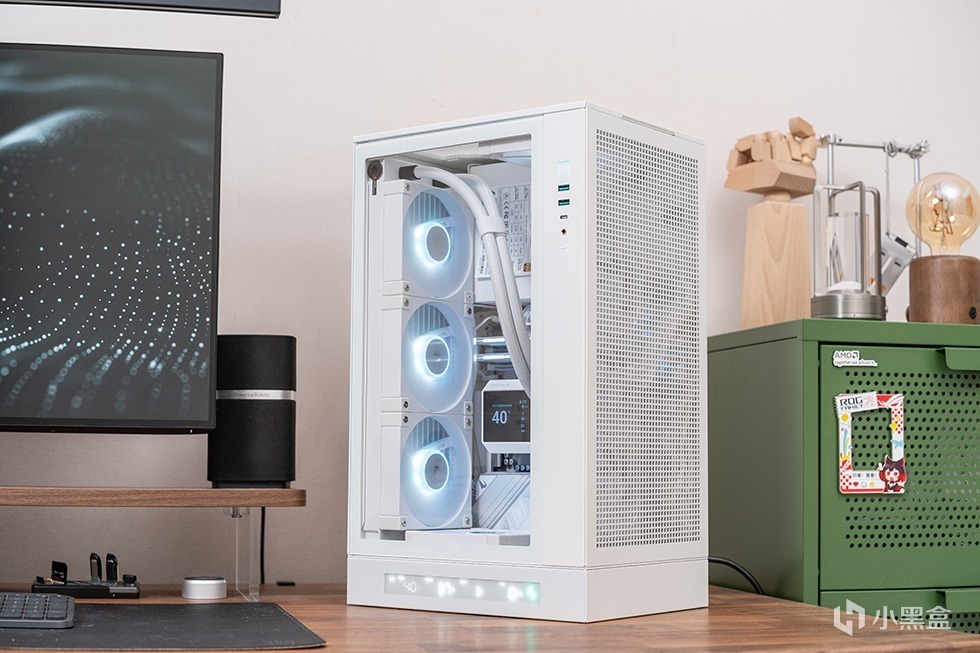

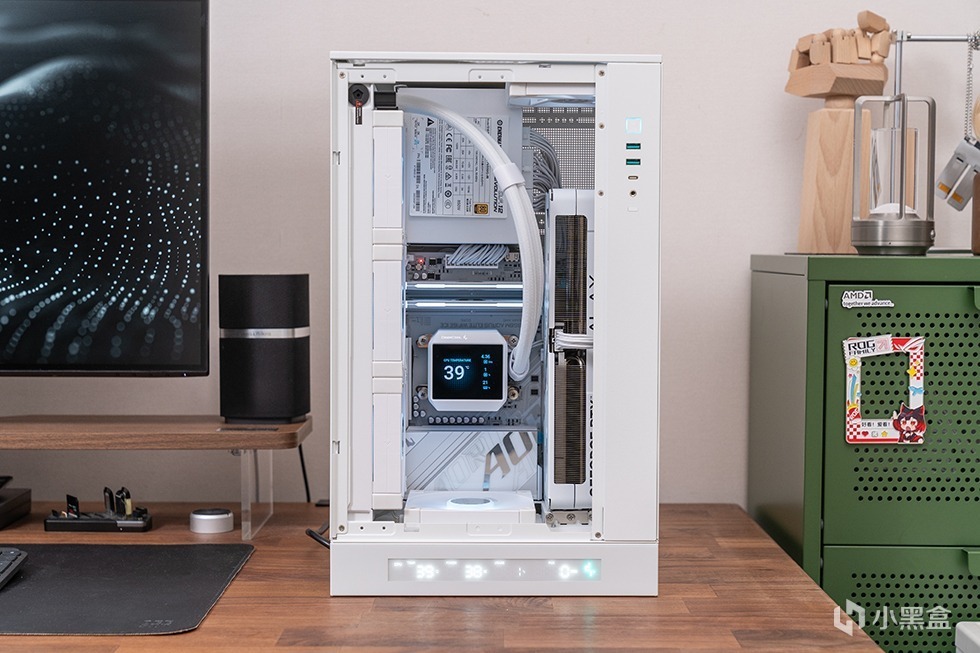

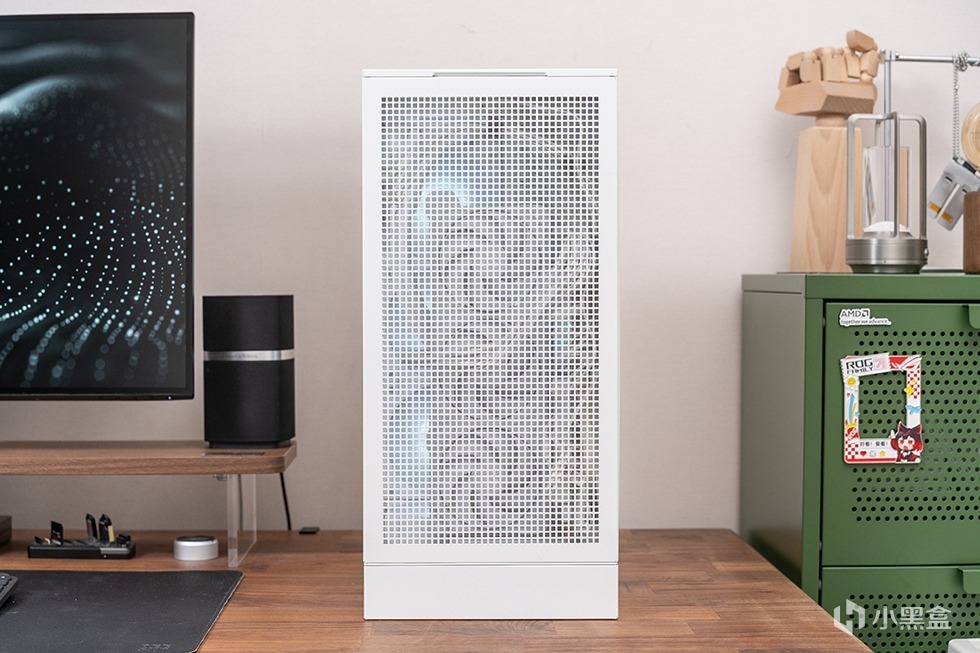

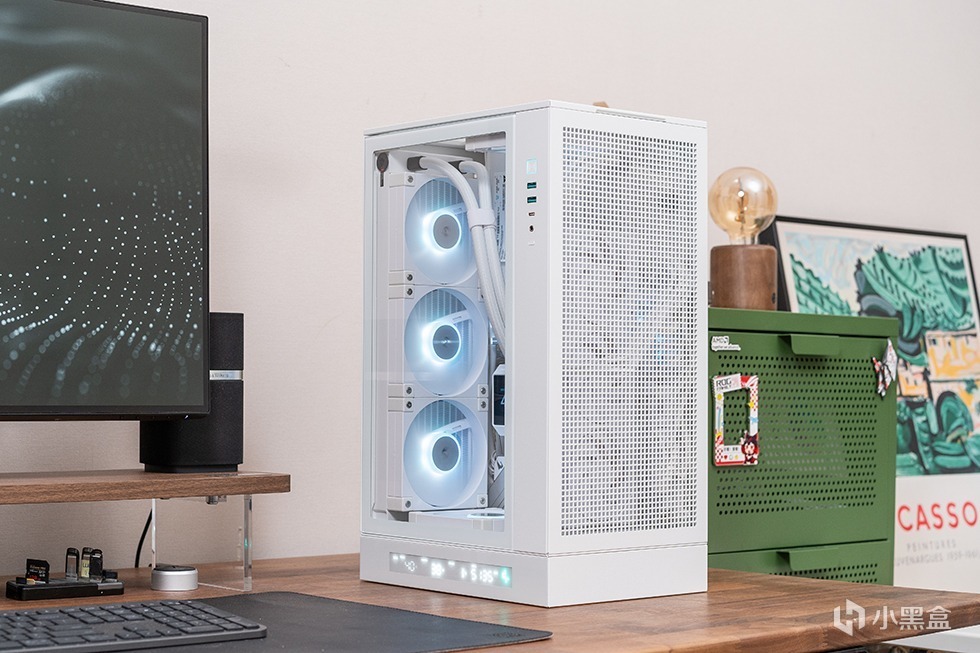

整機展示

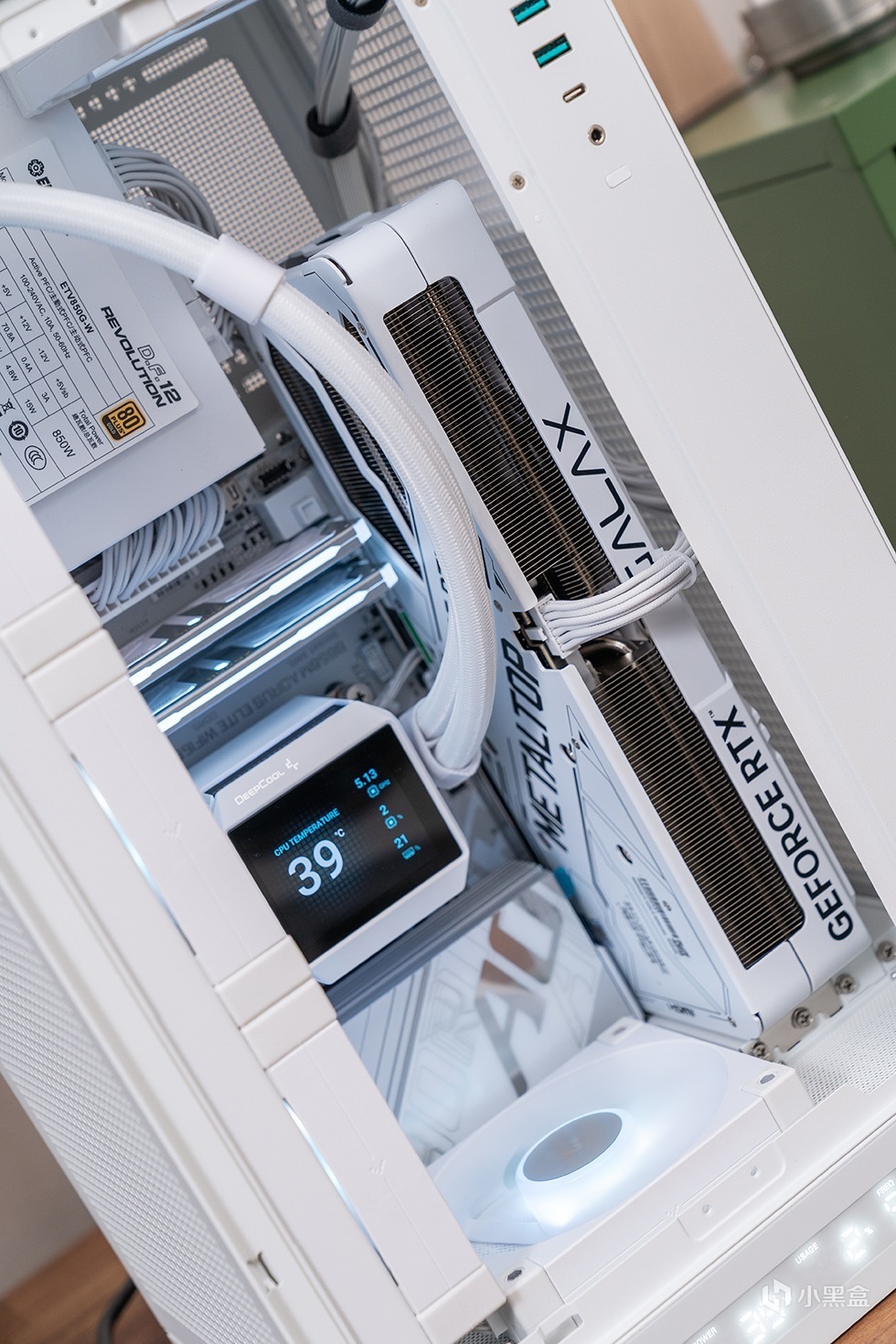

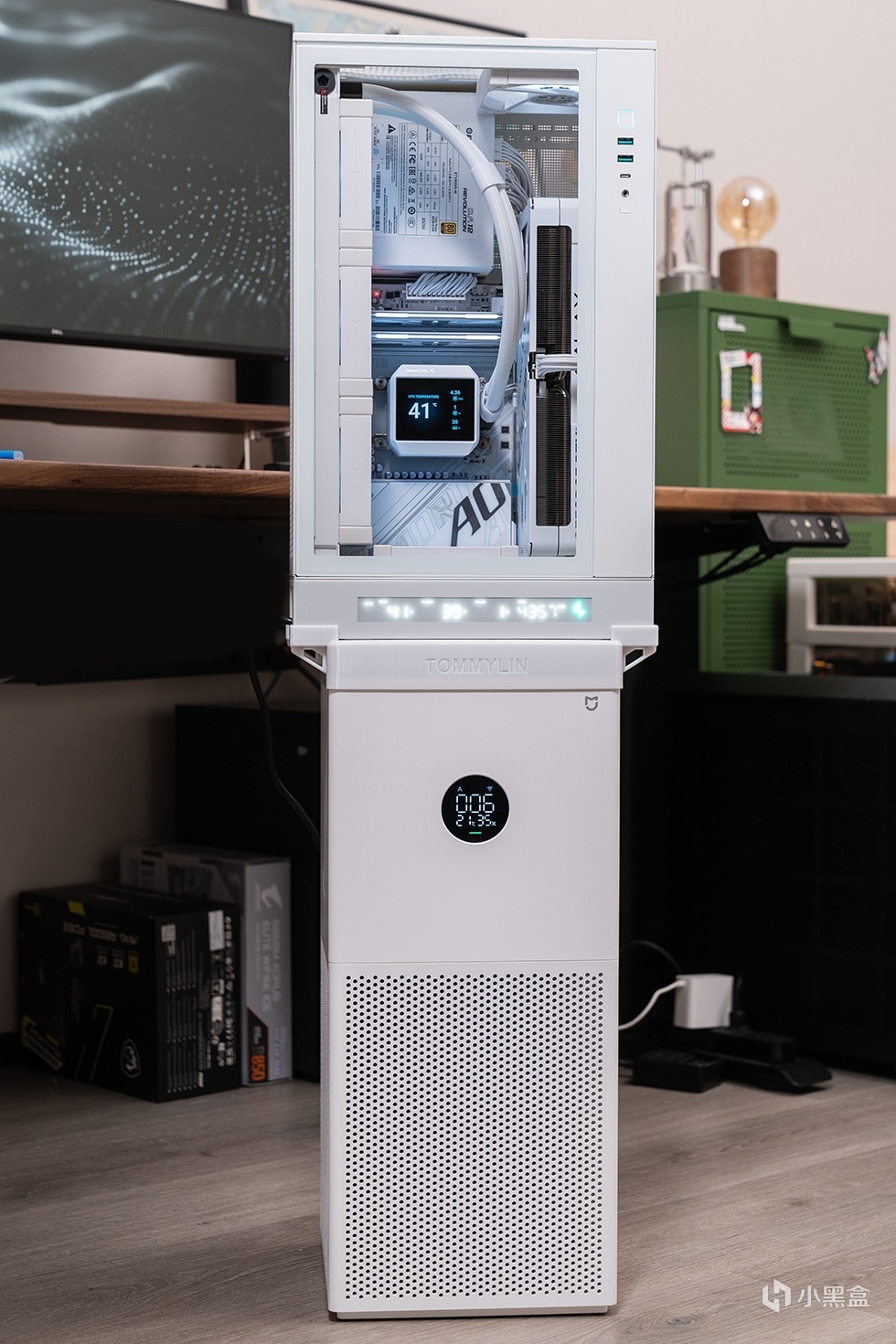

之前有看到abostudio出品的Silo，充分利用垂直風道的設計將電腦主機和空氣淨化器結合在一起，非常好的idea。那同樣作爲垂直風道設計的CH270 是不是也可以玩一下呢? 一個3D支架解憂愁，順利達成。

裝機配件介紹

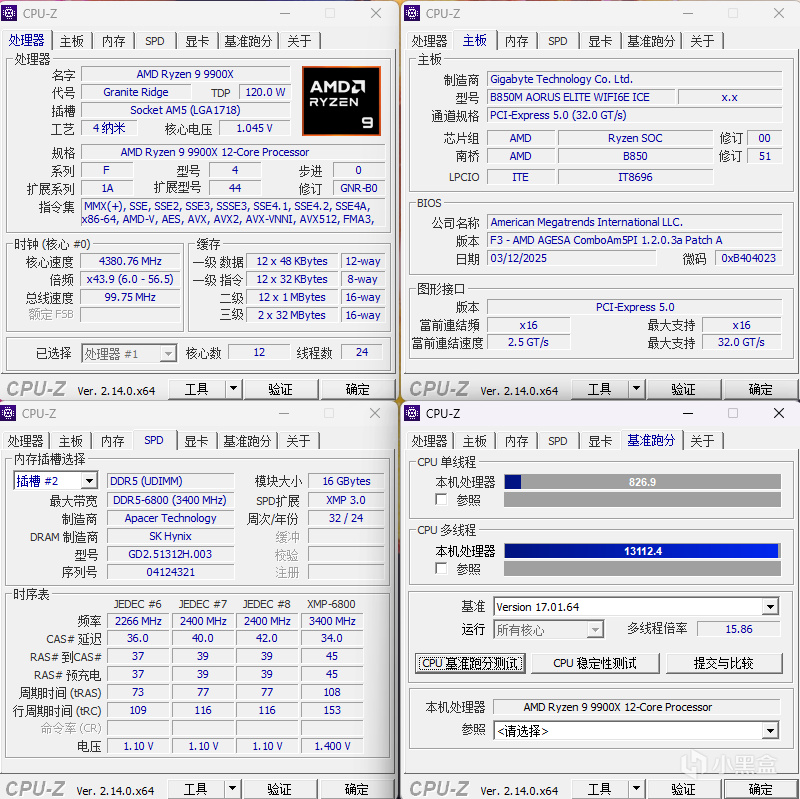

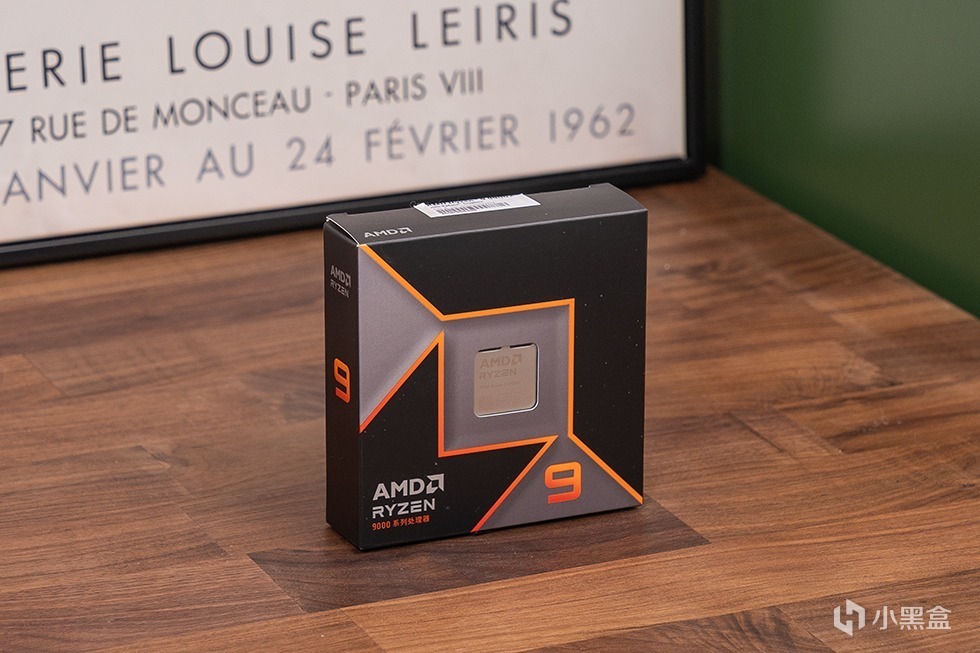

核心處理器必須是AMD YES，Ryzen 9 9900X 擁有12個物理核心，24線程，TDP120w，4nm臺積電工藝，基準頻率爲4.4 GHz，最高加速頻率爲5.6 GHz。

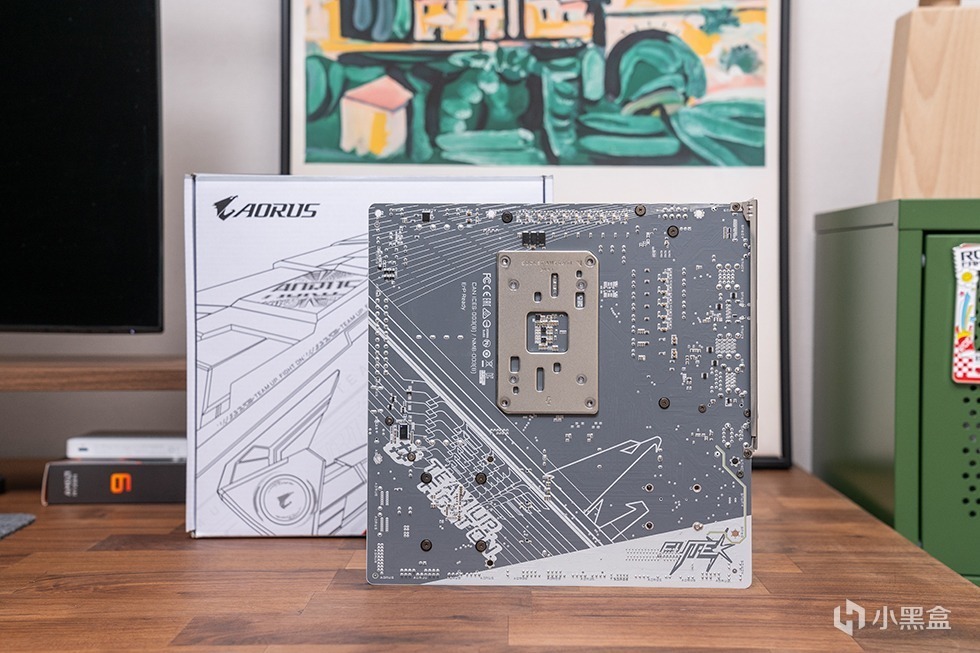

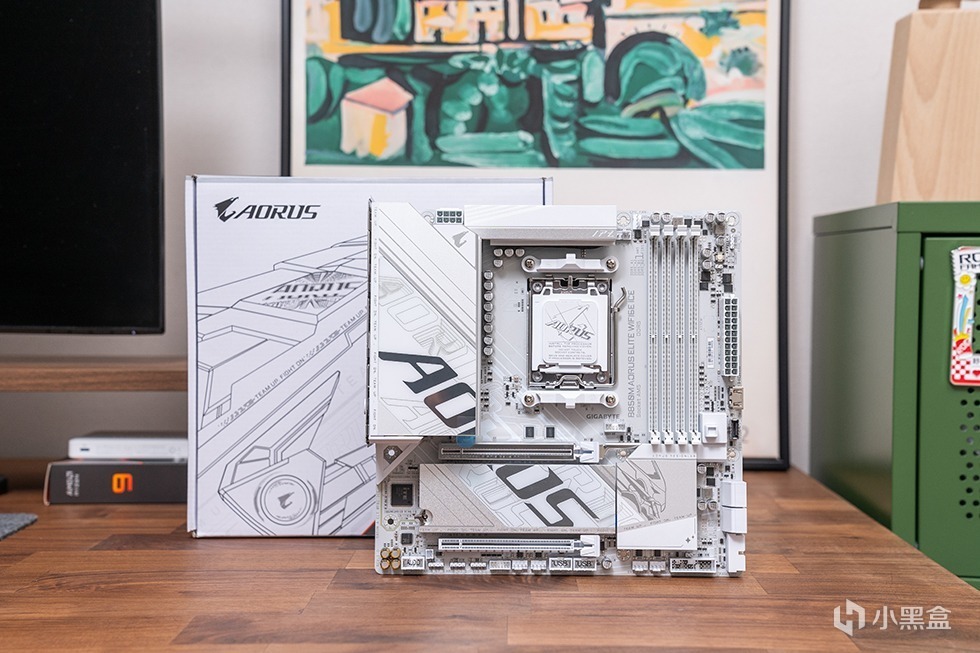

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板延續了AORUS家族的“冰霜”設計語言，PCB覆蓋大面積銀白色散熱裝甲，搭配斜切紋理和磨砂質感，視覺上乾淨利落。I/O護罩與M.2散熱片採用一體化設計，棱角分明的線條強化了硬核風格，同時支持RGB FUSION 2.0燈效同步，可通過軟件自定義燈光模式，滿足玩家個性化需求。

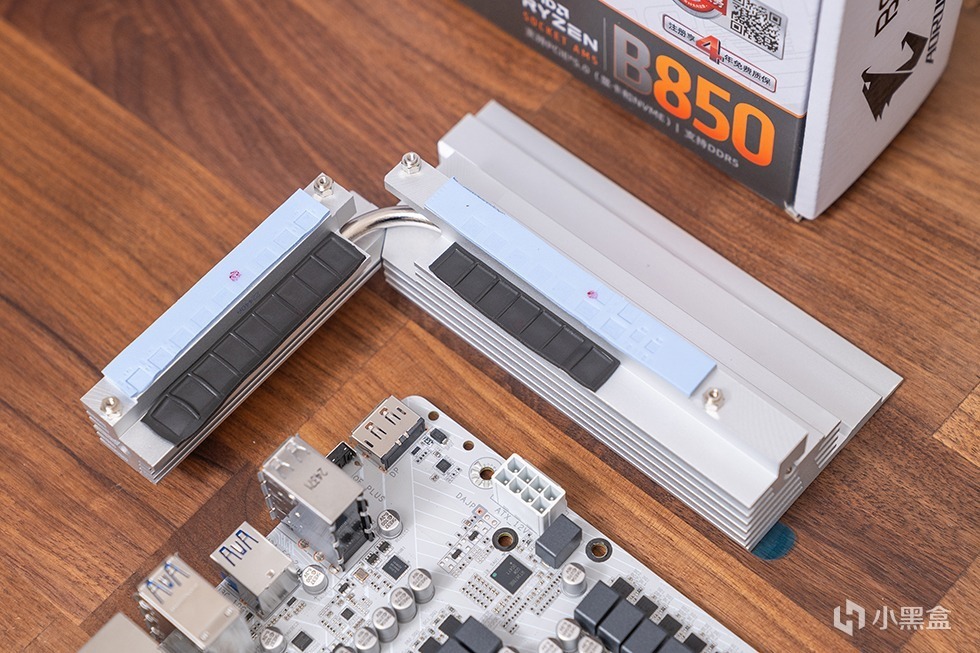

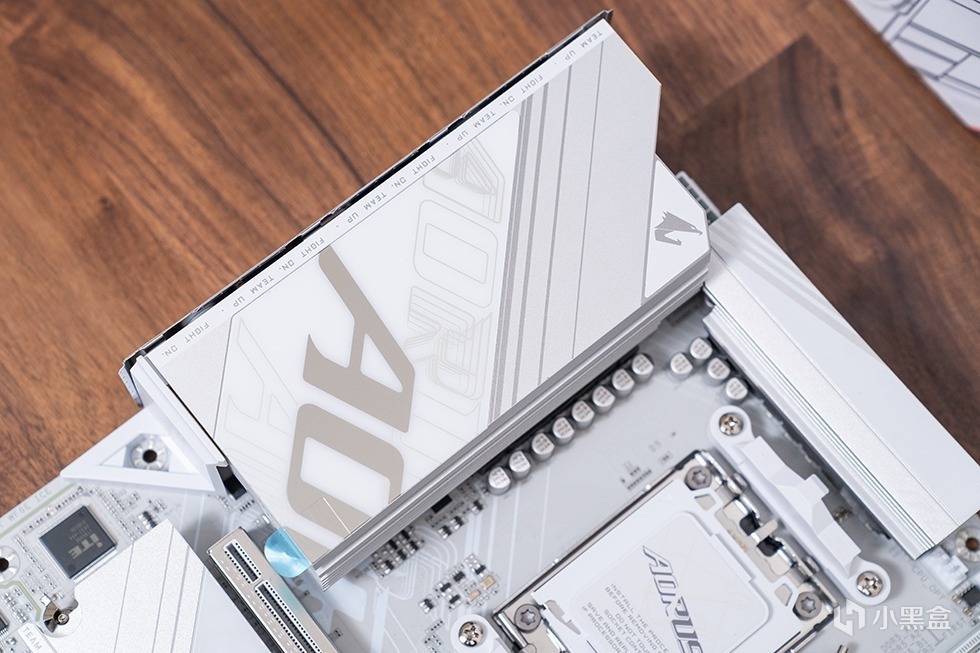

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板採用EpicVRM散熱片設計，碩大的VRM散熱裝甲上帶有標誌性的AORUS文字標識，分段式多層疊加的散熱鰭片底部輔以高品質導熱墊進行DrMos的散熱。

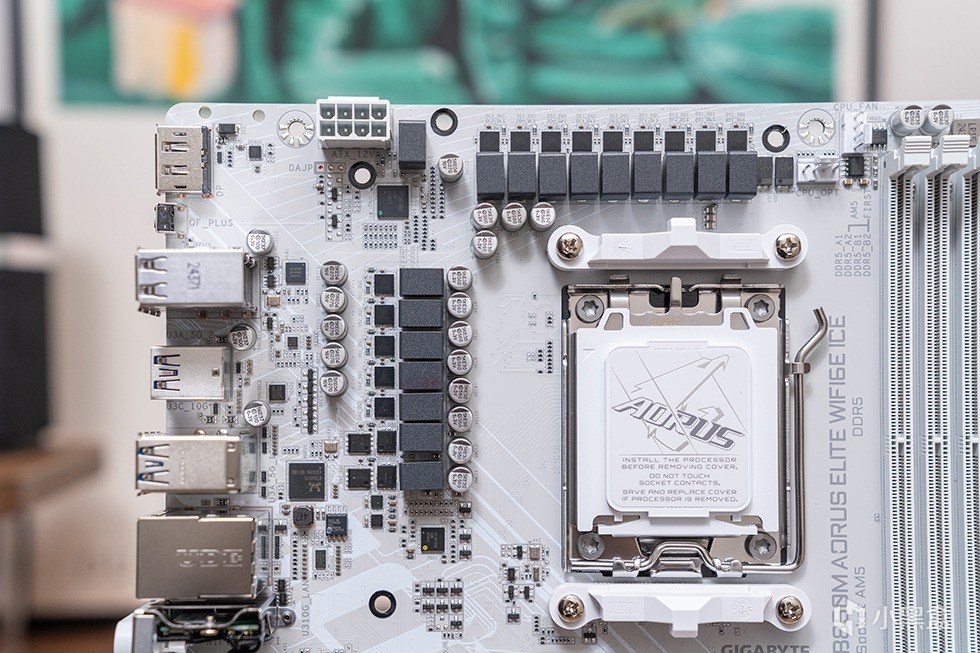

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板採用12+2+2供電系統，單相輸出電流達到60A。搭配8-pin CPU 接口，可穩定支持銳龍 9000 系列等旗艦處理器，保障其在高負載運行時的穩定性，充分發揮處理器性能。

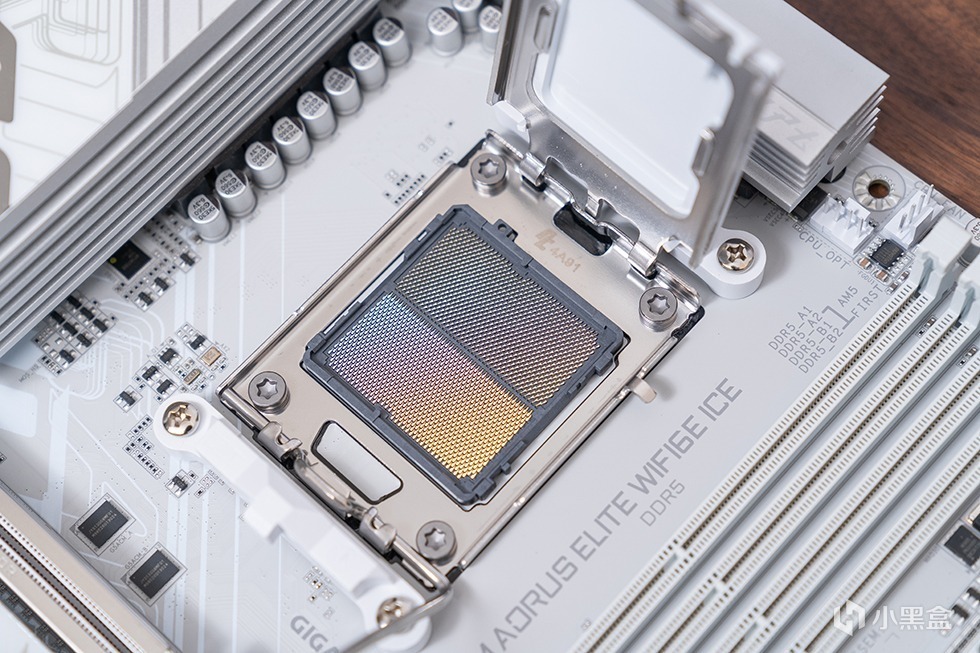

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板依舊採用了AM5接口，兼容7000系、8000系、9000系三代CPU。

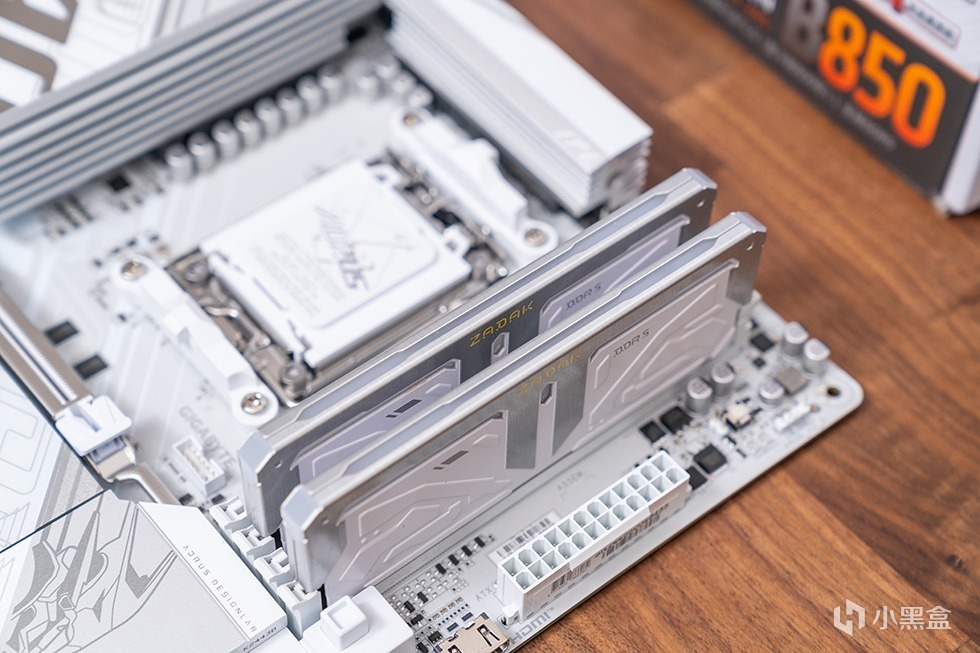

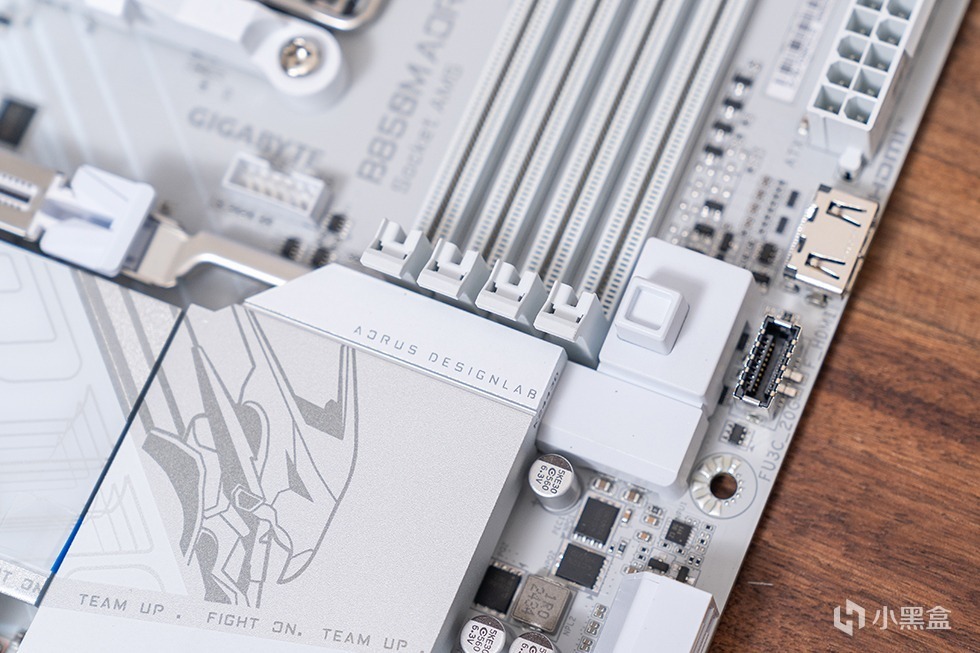

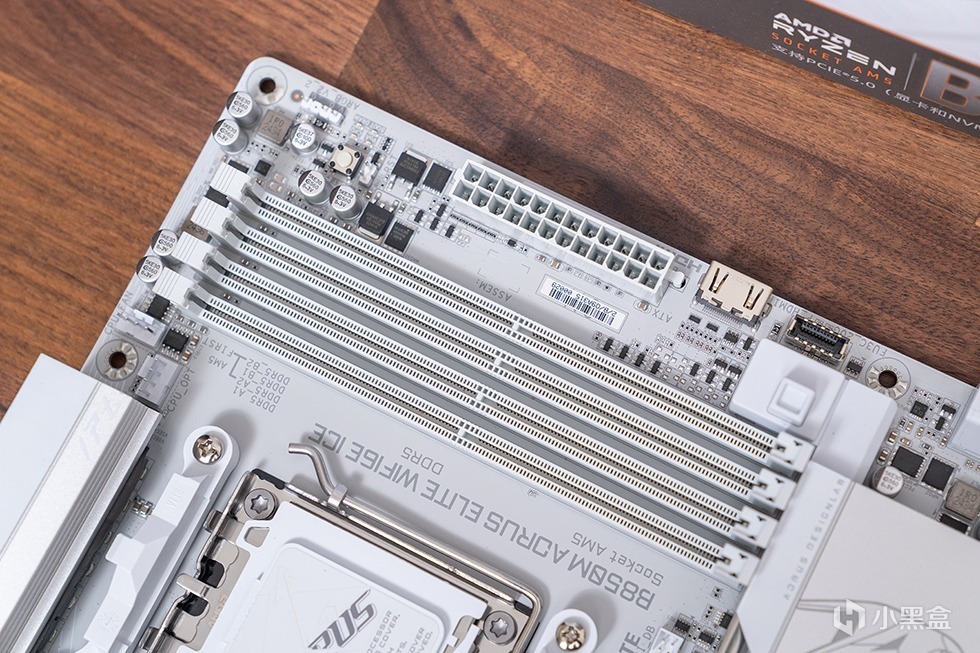

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板提供了4條白色DDR5內存插槽，最大容量可擴展至256GB，支持 AMD EXPO 一鍵超頻技術，支持最高8200MT/s+速率的內存。

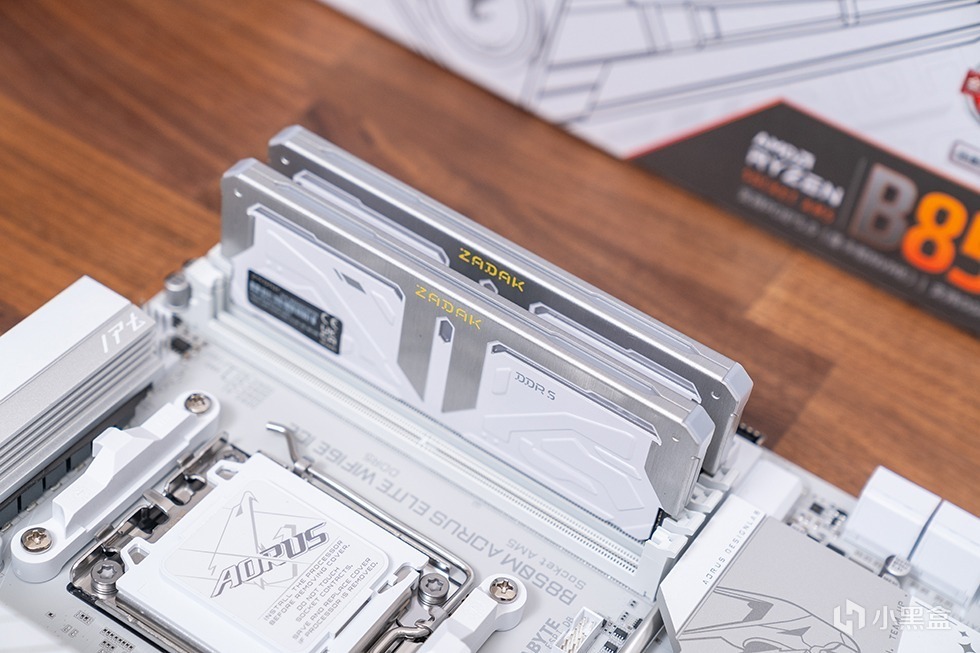

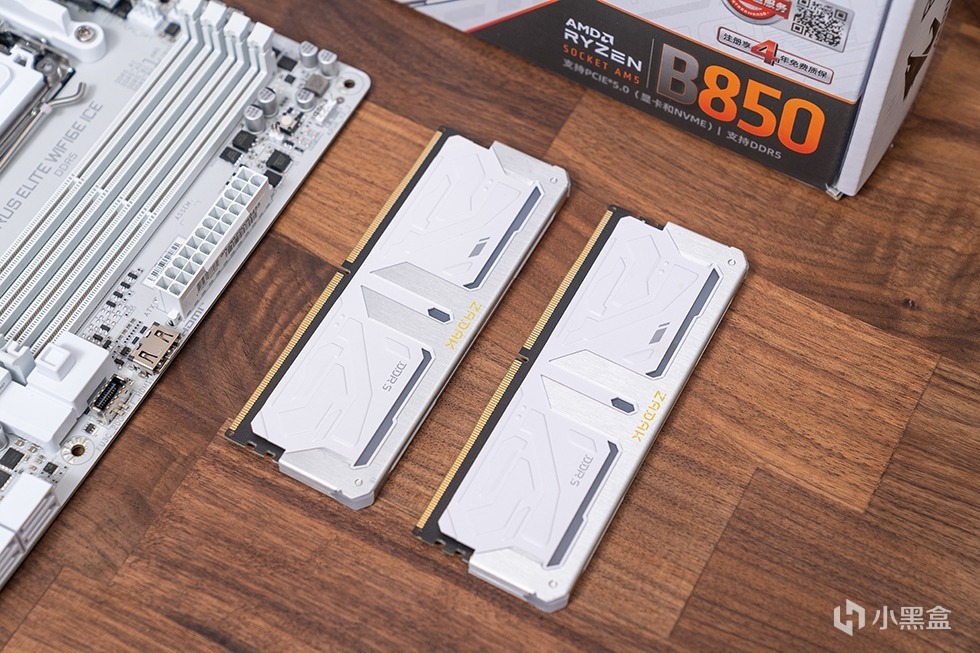

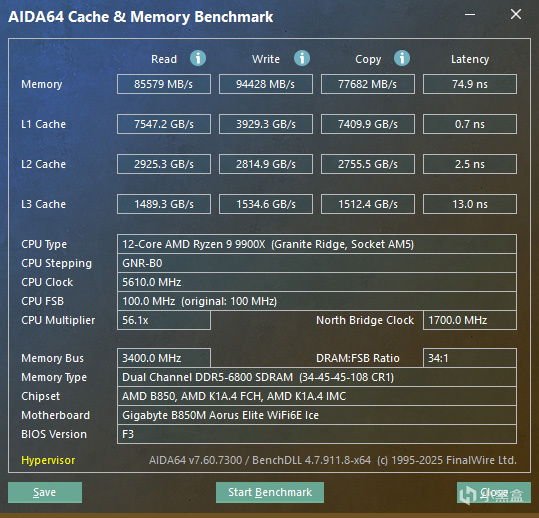

內存則選用了宇瞻旗下的ZADAK SPARK RGB DDR5，採用海力士A-die顆粒，單條容量16GB，搭載電源管理芯片，支持On-die ECC的糾錯功能和XMP3.0。開啓XMP後，頻率則爲6800Mhz，時序 34-45-45-108 CR2，電壓1.35V。

搭配RGB炫彩燈光和寶石設計風格的白色散熱馬甲，表面白色霧面磨砂工藝，頂部採用髮絲紋鋁合金裝飾條包裹，錯落疊加的設計呈現綴有寶石形狀的鏤空導光效果凸顯濃郁電競風格。

採用專利五段式超廣角RGB燈效，散熱片中央的寶石設計爲五段式超廣角RGB燈效的精髓，通過特殊的專利均光技術呈現熣燦燈效，給人全然不同的視覺體驗，支持主流廠商的主板燈效同步。

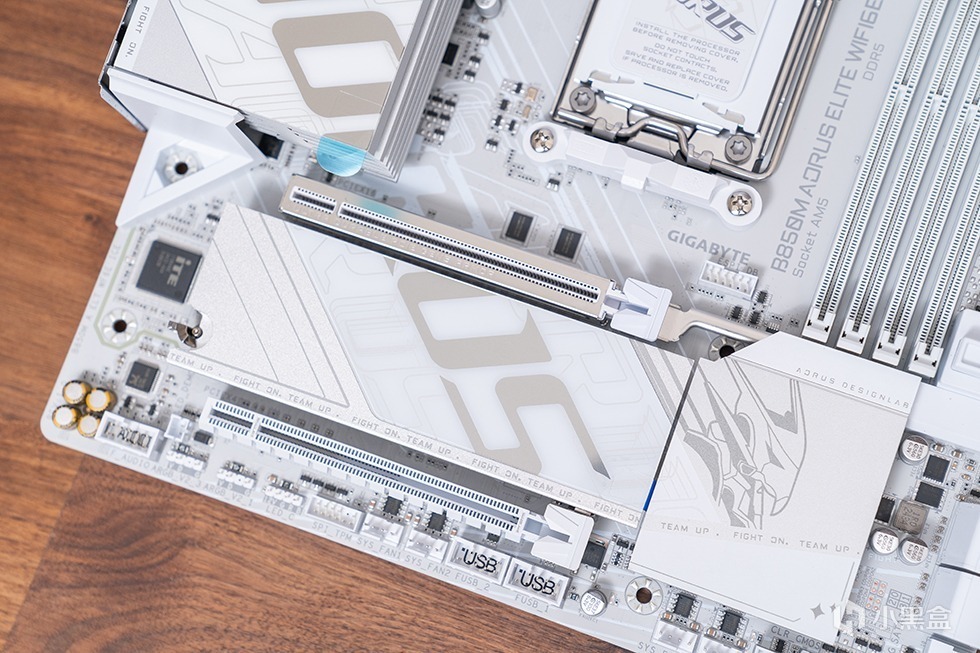

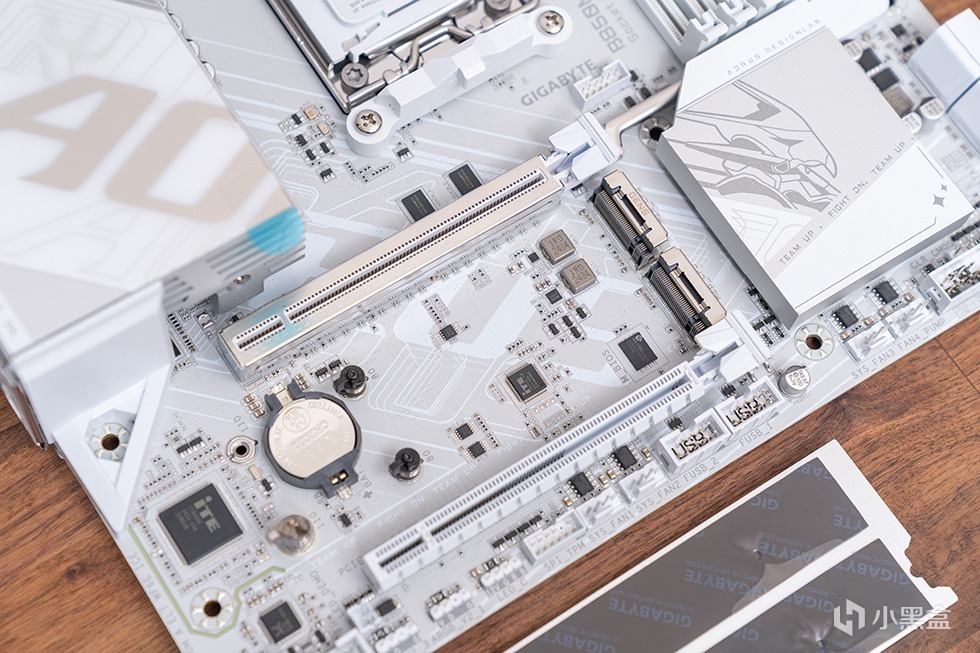

擴展方面提供了2條全長的PCIe x16插槽，第一條爲CPU直連的PCIe 5.0 x16插槽，並做了金屬裝甲加固；另一條來自芯片組，支持PCIe 4.0 x4運行規格。第一條PCI-E插槽採用了全新的顯卡易拆按鍵結構，內置彈簧結構，只需輕按一下就可以解鎖顯卡鎖釦，方便快捷。

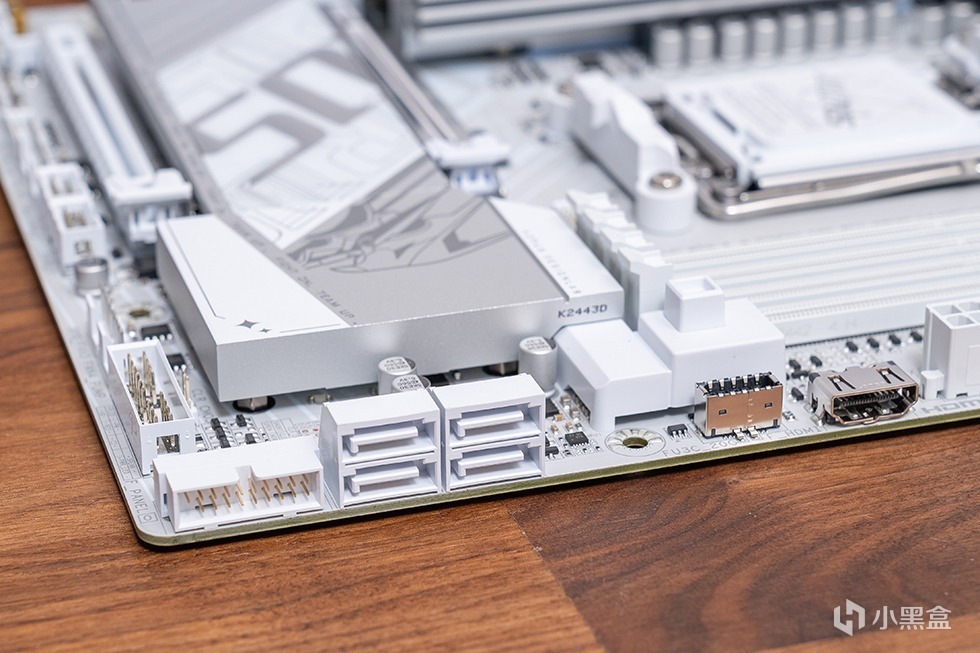

在存儲方面，主板提供了2個M.2的SSD插槽，均支持無螺絲快速安裝。其中，其中M.2_1基於CPU直連的PCIe 5.0×4通道，下方爲PCIe 4.0 x4插槽，兩個SSD共用一塊散熱裝甲。此外，主板右下端還有4個SATA接口，可進一步拓展存儲空間。

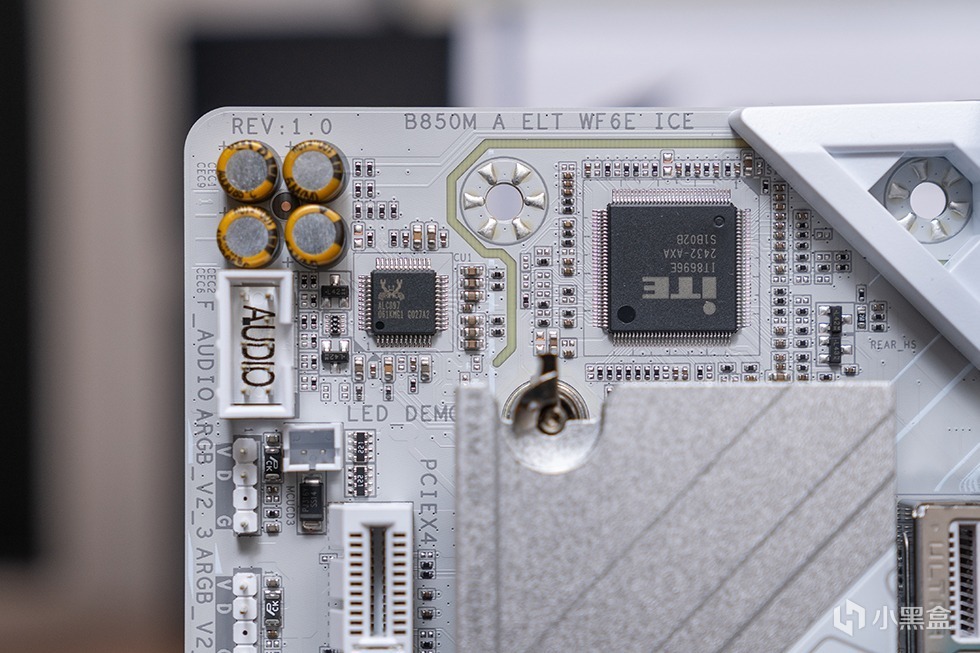

技嘉冰雕B850M AORUS ELITE WIFI6E ICE主板左下角設計了音頻線路獨立區域，配備多顆專用濾波電容，採用Realtek ALC897 Codec，提供7.1 通道高性能音頻以及S/PDIF輸出。

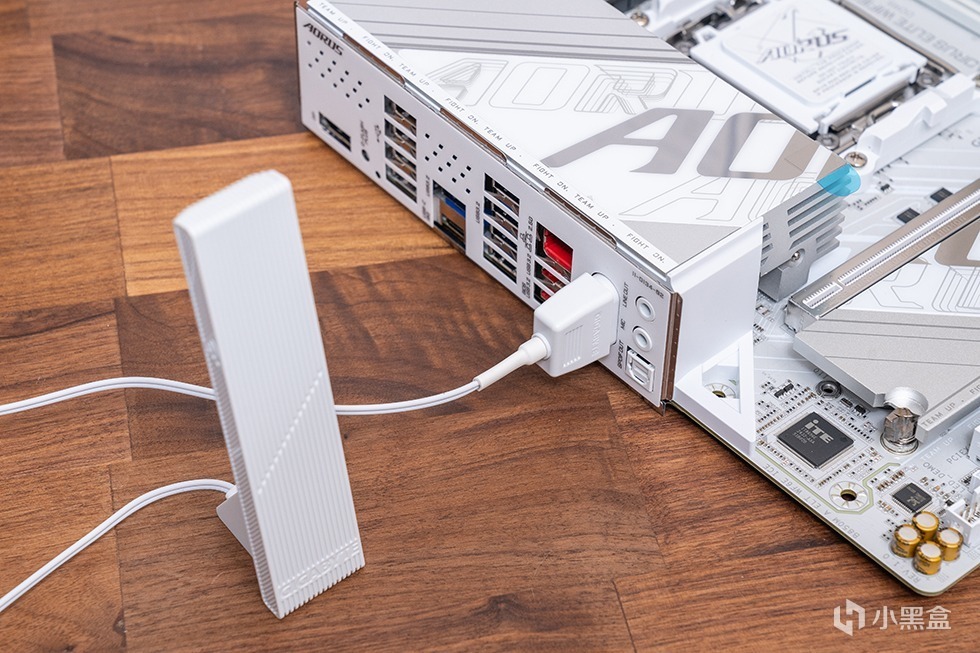

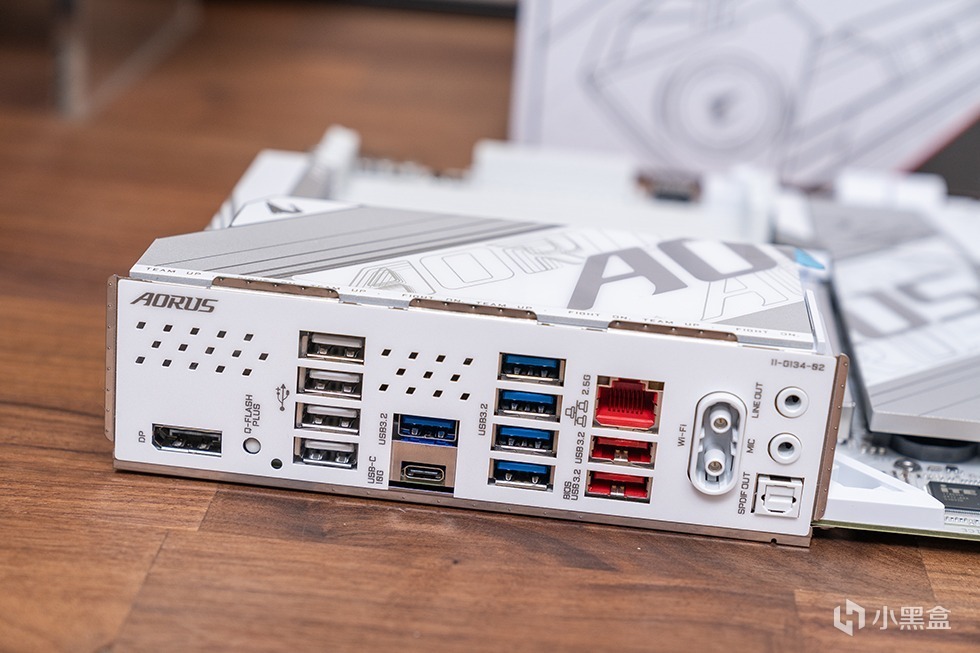

在背部的I/O區域，主板還提供了4個USB 2.0接口，5個USB 3.2 5G接口，2個USB 3.2 10G接口，DP接口，USB-C 10G接口，2.5千兆高速網口，Wi-Fi6E天線快插接口，以及一組音頻接口，可以滿足玩家多樣化的連接需求，

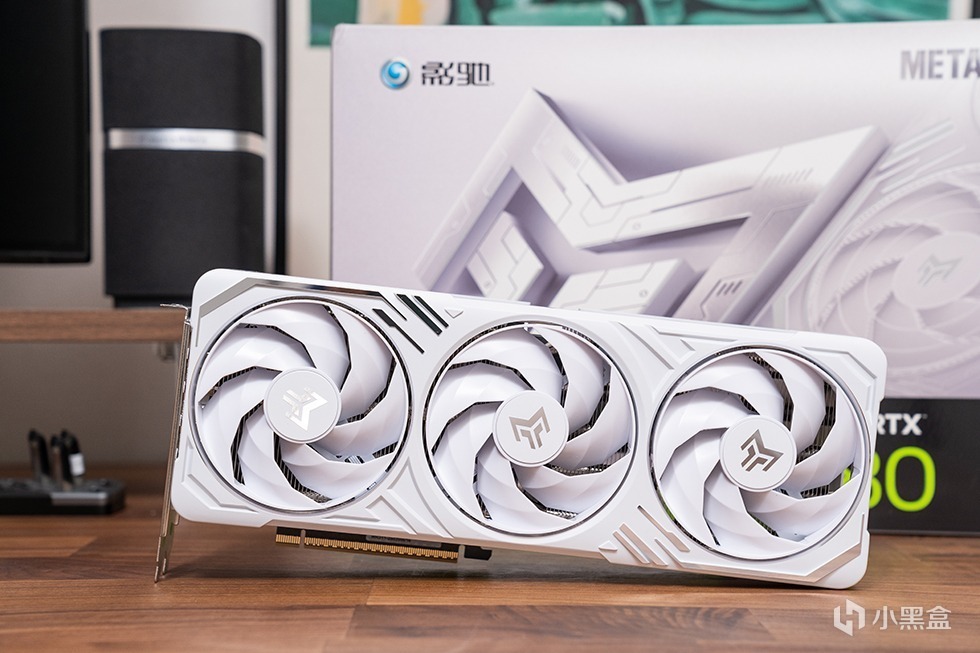

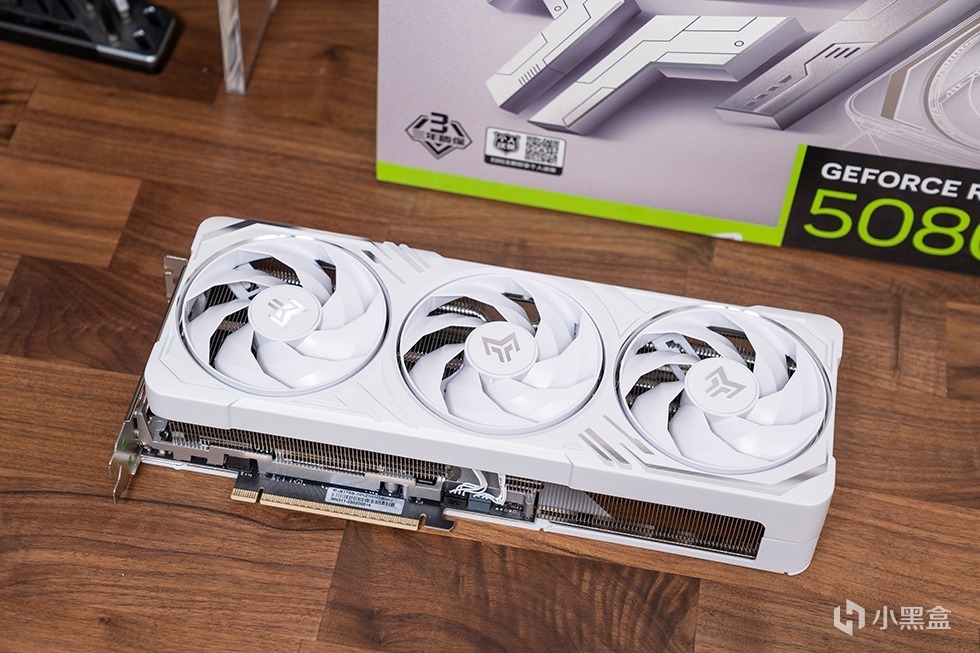

影馳 GeForce RTX 5080 金屬大師白金版 OC顯卡採用了NVIDIA最新的Blackwell架構，核心編號爲GB203-400，擁有10752個CUDA核心，加速頻率爲2655MHz，16GB 超大容量GDDR7 顯存，顯存頻率高達 30Gbps，採用新一代金屬大師寒光星β散熱系統。

影馳 GeForce RTX 5080 金屬大師白金版 OC顯卡顛覆了金屬大師系列傳統銀灰基調，採用純白基底與鏡面高光線條紋理的碰撞設計。CNC亮面切割工藝勾勒出顯卡棱角輪廓，啞光金屬表面通過微米級噴砂處理實現類肌膚觸感，全覆蓋式鋁合金上蓋與強化中框形成立體散熱風道，在剋制中彰顯次世代硬件的科技張力。

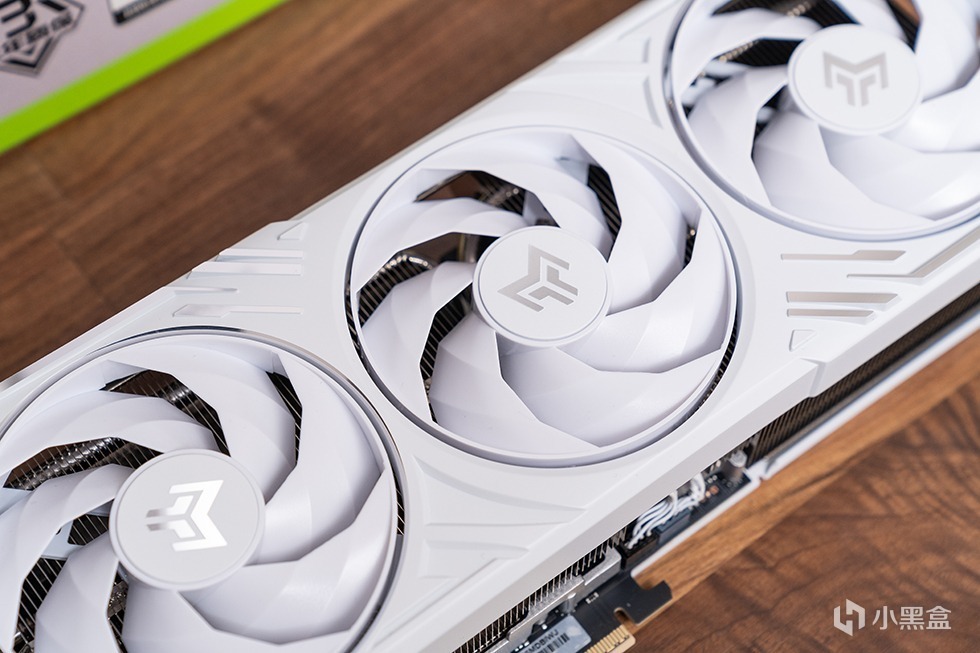

配備全新霜環扇葉風扇。92mm三摺扇葉突破傳統流體力學限制，環形鏈結構使7葉設計較前代11葉方案實現同轉速下風壓提升10%、噪音下降5%，配合智能啓停技術，待機狀態下實現0dB絕對靜音。

影馳 GeForce RTX 5080 金屬大師白金版 OC顯卡厚約2.5槽，整體尺寸316.5*135.1*56mm（含擋板）。上蓋延續鋁合金一體壓鑄成型工藝，採用了全覆蓋的設計，鋁合金材質輔助散熱，尾端以及側面貫穿開孔設計爲散熱提供更好的支持。頂部沒有額外的RGB燈效設計，只有GEFORCE RTX和GALAX的字樣塗裝。

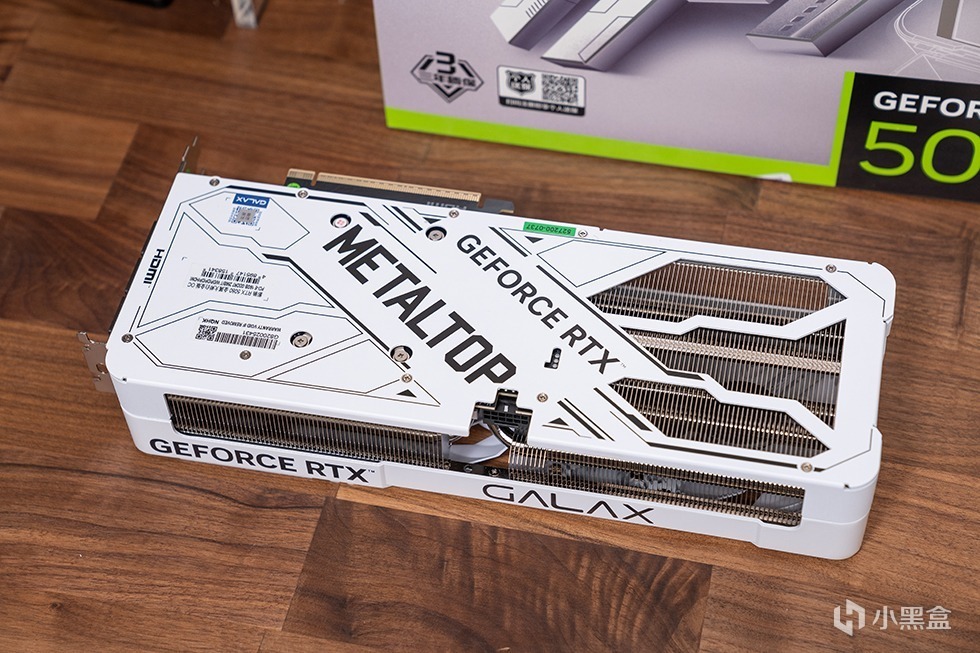

影馳 GeForce RTX 5080 金屬大師白金版 OC側面的全金屬裝甲延伸至背板，形成360°包裹防護。背板採用陽極氧化工藝，黑色“METALTOP”系列標識採用撞色塗裝，周圍環繞機甲風格浮雕紋路，充分強化視覺張力。右側大面積的鏤空，尾端半開放設計，大風流直接穿透尾段的散熱鰭片，有效提升散熱效果。

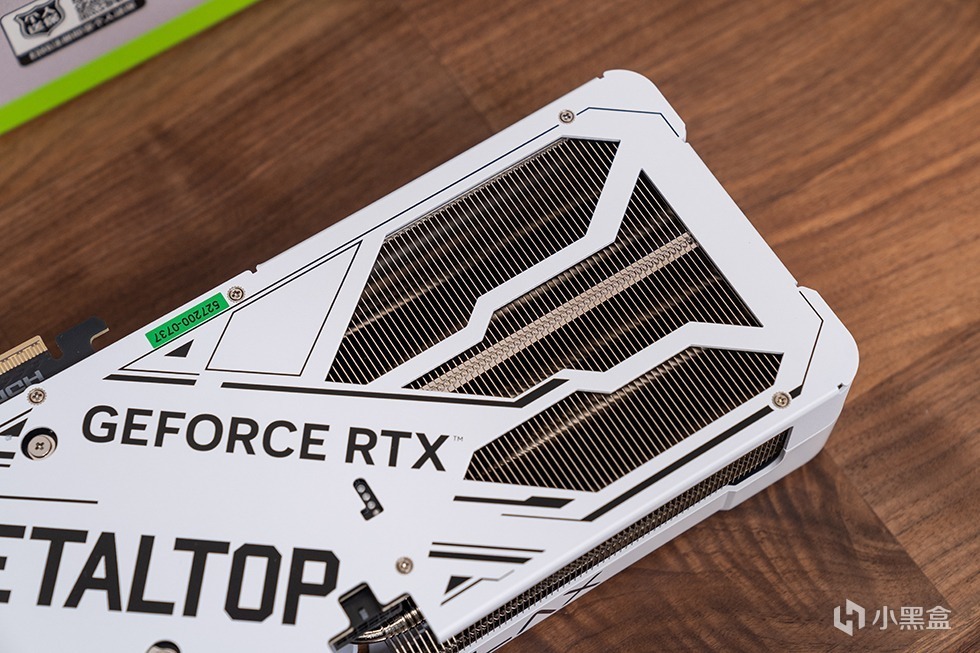

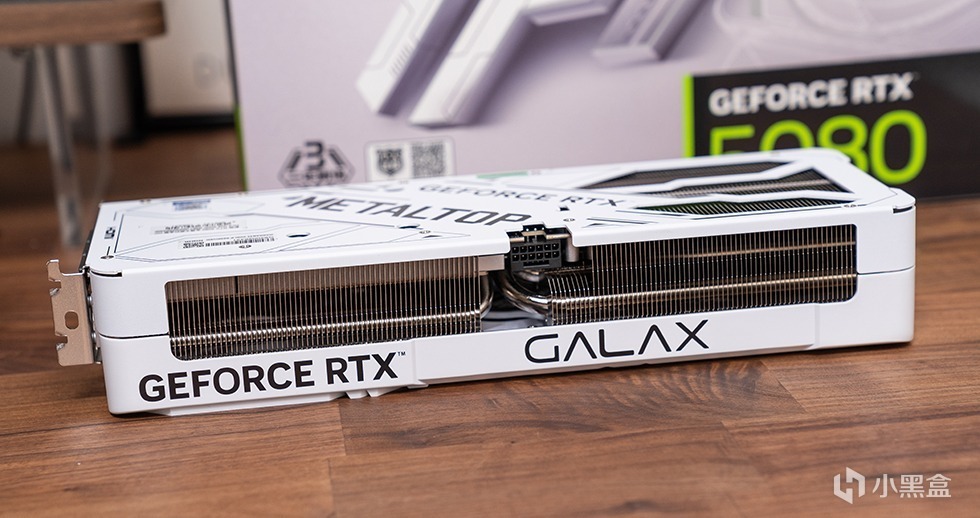

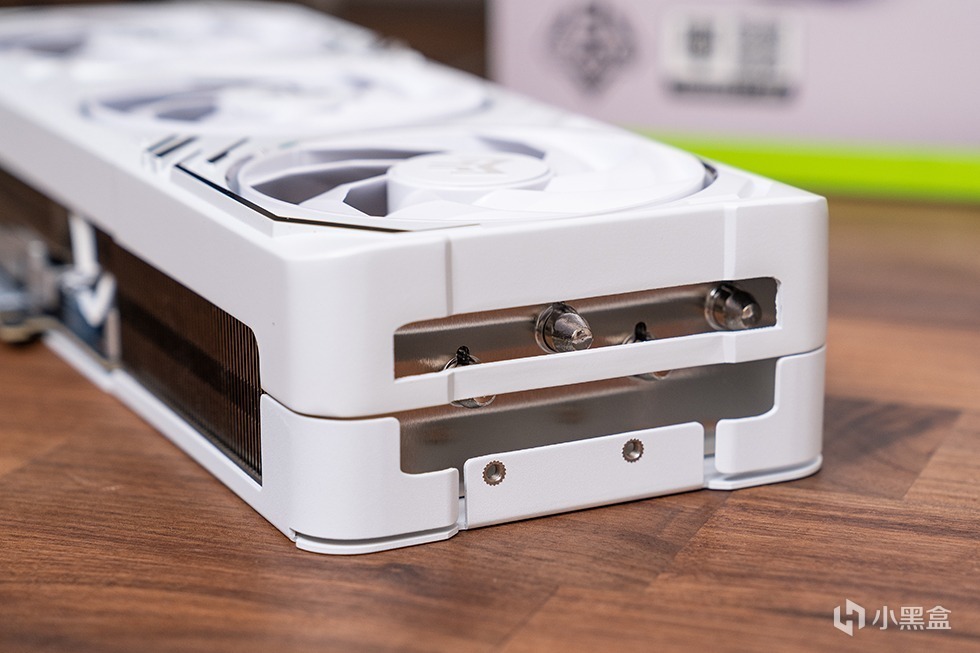

影馳 GeForce RTX 5080 金屬大師白金版 OC顯卡在散熱方面採用新一代金屬大師寒光星β散熱系統，從顯卡尾端可以清晰看到熱管，內部共有五條8mm熱管和兩條6mm鍍鎳複合熱管，通過迴流焊接工藝和合金壓鑄中框加強件，帶來超規格散熱器組件無懼高溫。

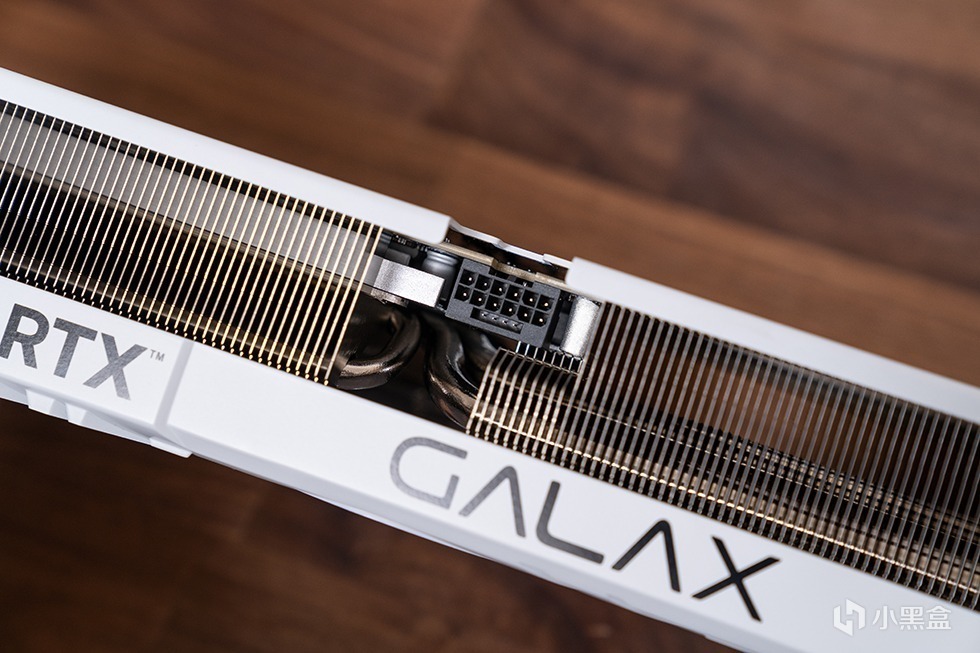

影馳 GeForce RTX 5080 金屬大師白金版 OC兼容反扣12V-2x6供電接口，符合ATX 3.1/PCIE 5.0供電規範，TGP設定爲360W（MAX 400W），官方推薦的電源功率爲1000W。

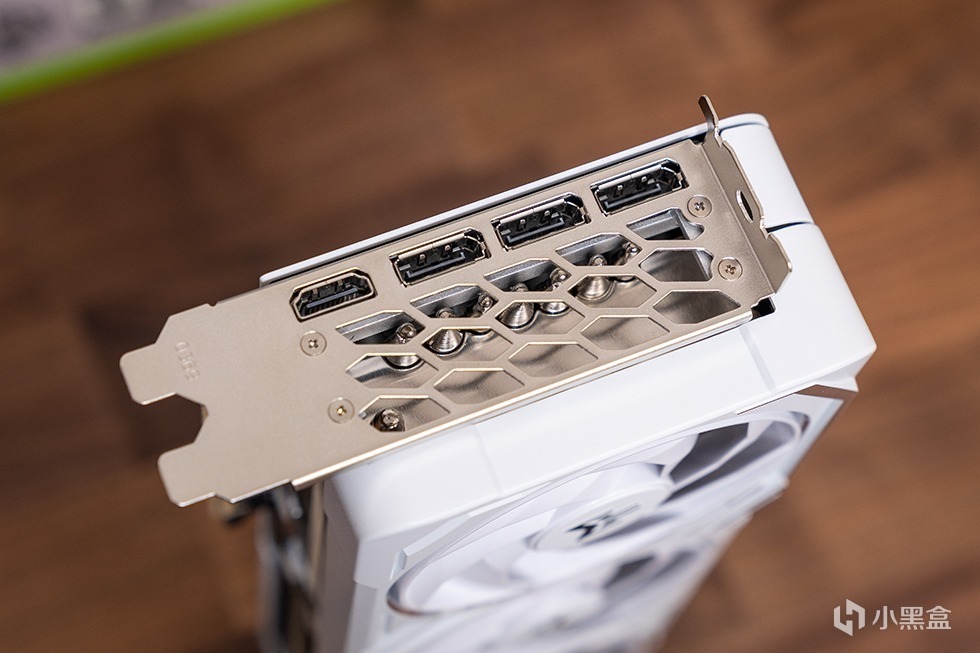

影馳 GeForce RTX 5080 金屬大師白金版 OC配備dp*3,hdmi*1的輸出配置，其中DP 2.1b接口，支持DSC 3.2無損壓縮協議，可單線輸出4K@240Hz或8K@120Hz信號。HDMI 2.1a接口新增VRR動態刷新率自適應功能，配合NVIDIA Reflex技術實現端到端輸入延遲控制。

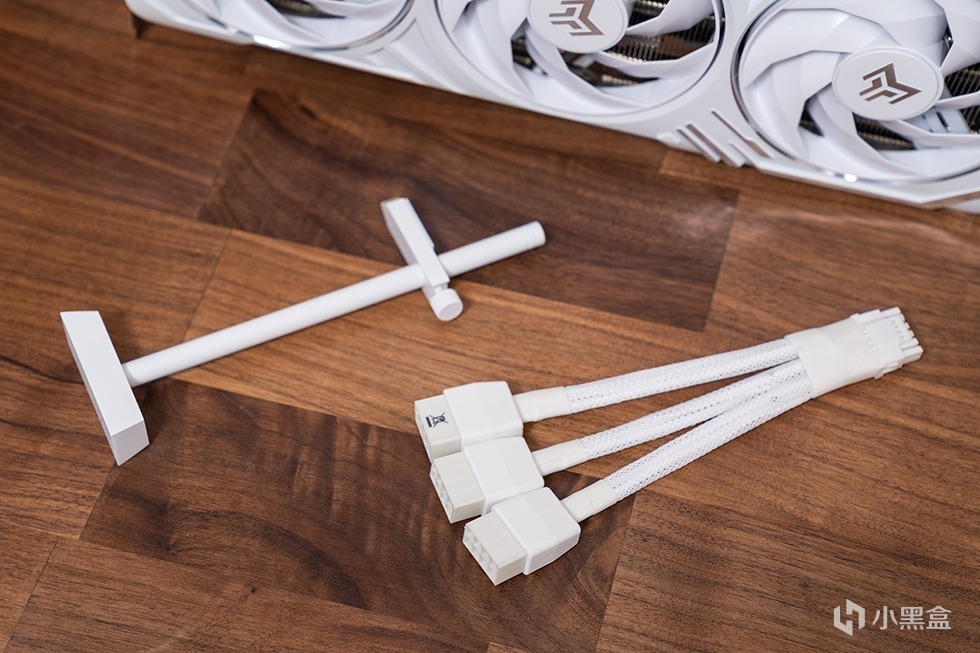

附件方面，隨機附贈了同色鋁合金顯卡支架，12VHPWR轉3*8Pin轉接線以及安裝指南。

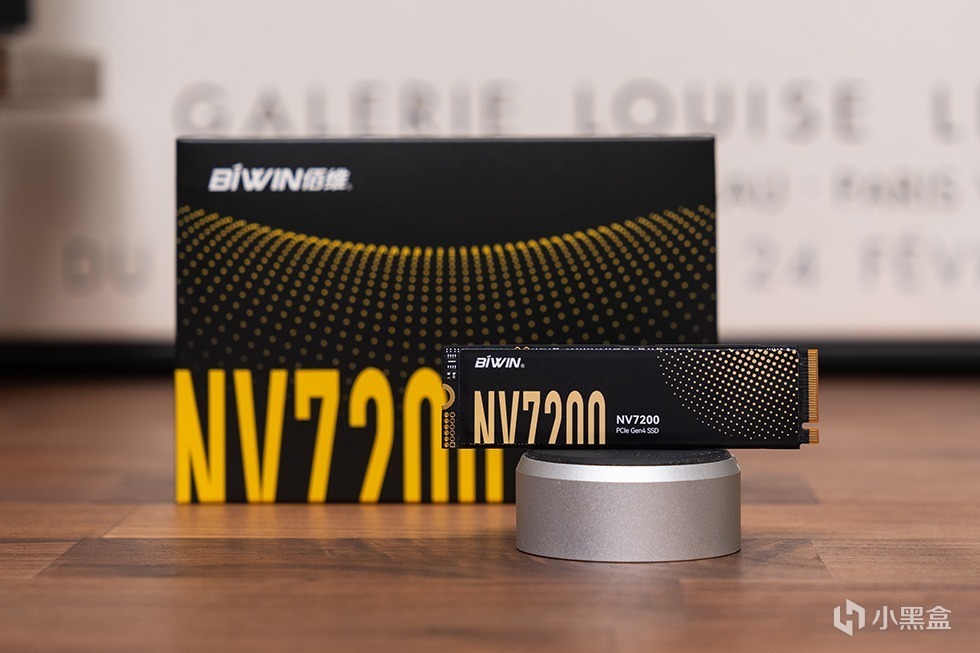

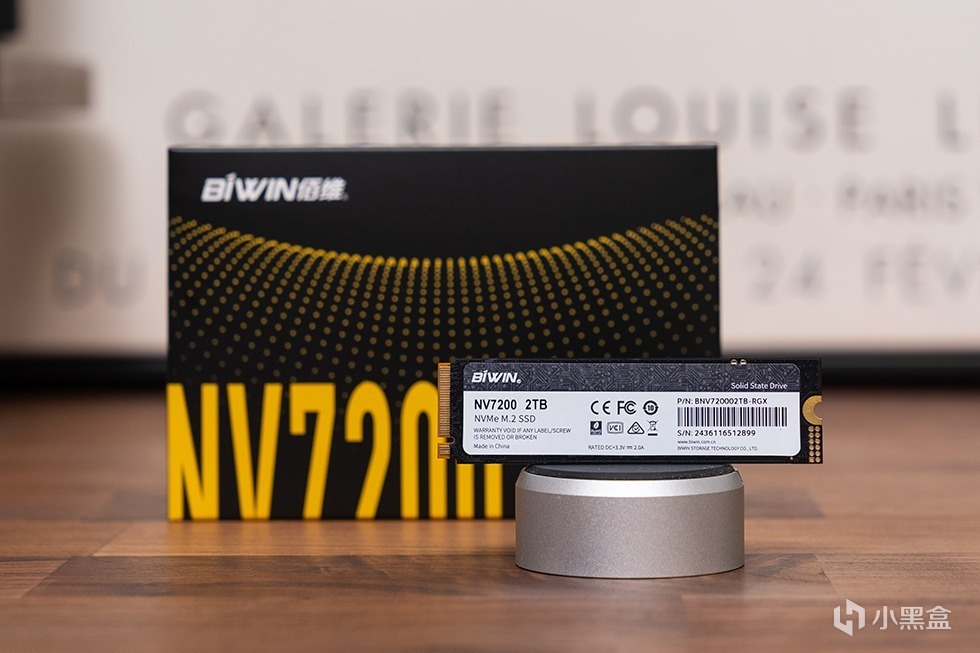

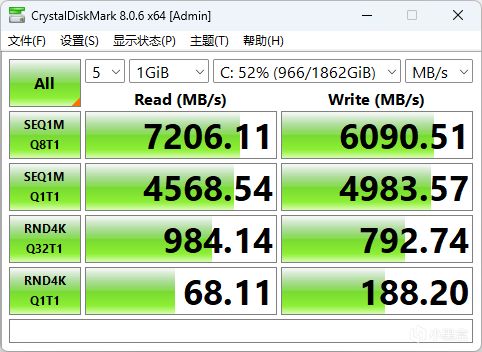

佰維NV7200固態硬盤基於PCIe 4.0標準，支持NVMe 2.0協議，採用HMB+SRAM融合Smart Cache技術，能提供高達7200MB/s的順序讀取速度。採用了先進的散熱設計和智能溫控算法，確保在高負載下也能保持穩定的性能輸出，提供最高1600TBW及5年質保服務。

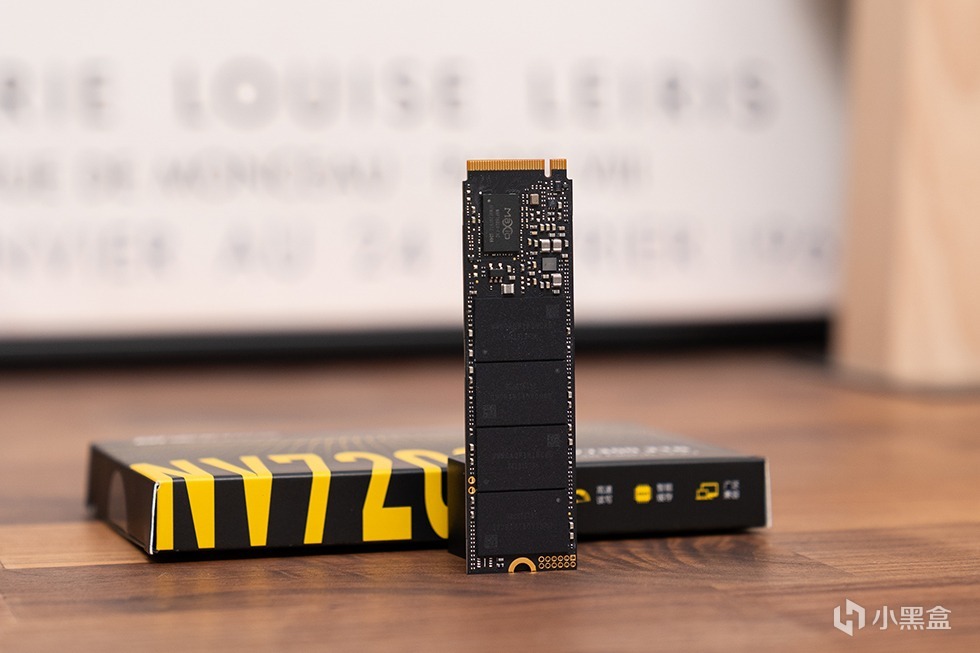

NV7200 固態硬盤爲標準的2280規格，尺寸爲80×22×2.45mm，採用M.2接口設計，硬盤表面還覆蓋了一層1mm的石墨烯複合材質散熱貼，結合電競級溫控算法，可有效降低運行時的溫度，提升整體的穩定性和壽命。

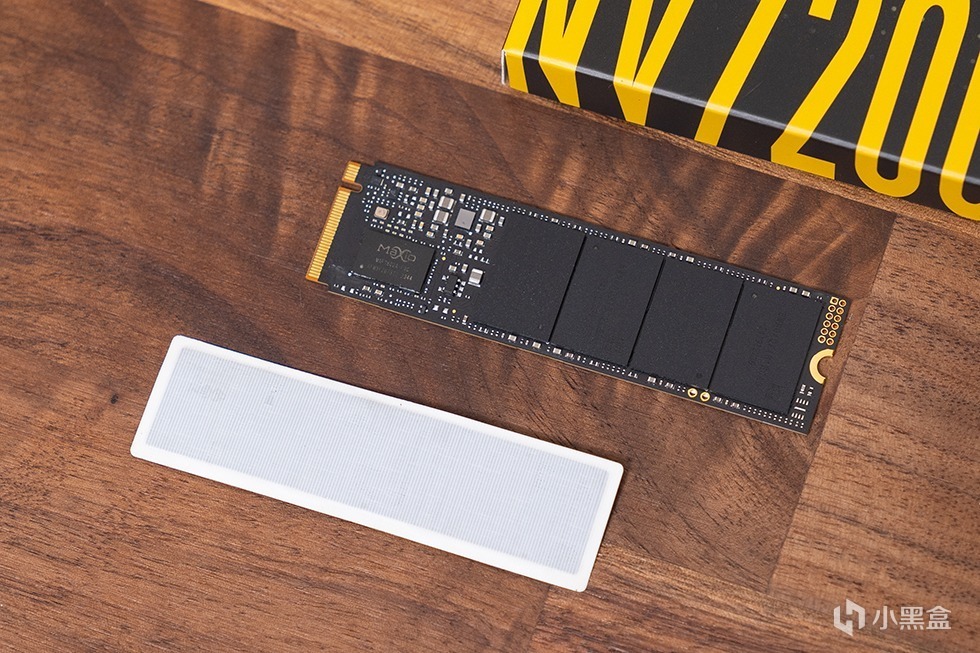

佰維NV7200 採用DRAMLess無外置緩存芯片設計，支持智能Smart cache與HMB主控內存緩衝技術，撕掉表面的石墨烯散熱貼可以看到PCB左側的聯芸MAP1602主控，右側是4顆佰維自封的長江存儲顆粒，每一顆的容量是512GB，共計2T。

佰維NV7200 背面沒有任何元器件以及NAND芯片的擴展焊盤，僅有產品信息及各種認證標識的銘牌貼紙。單面設計相比雙面元件的產品發熱量更低，對於各種不同元器件佈局的主板也有更好的兼容性。

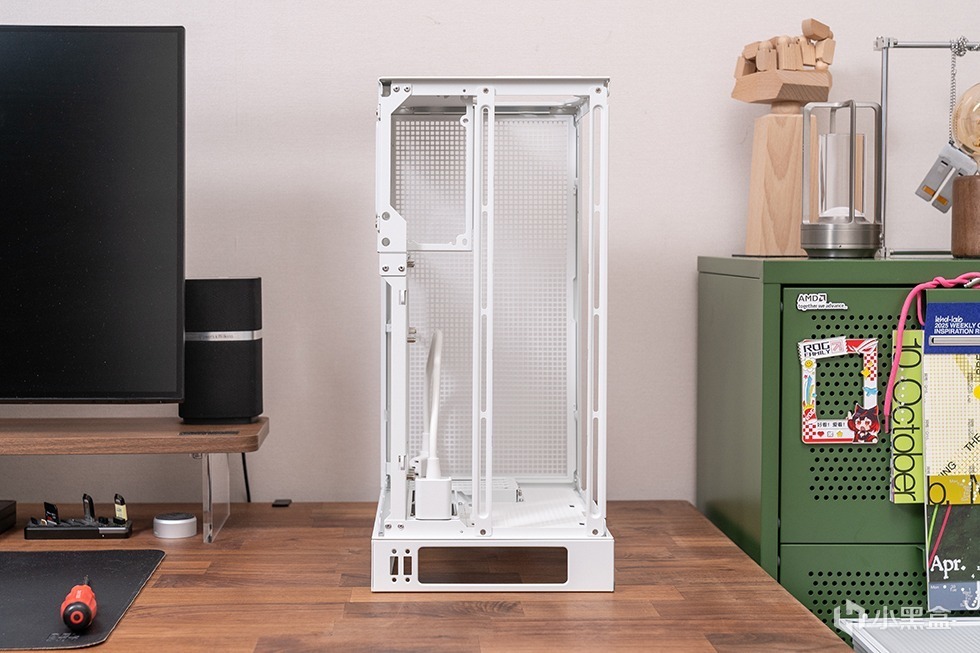

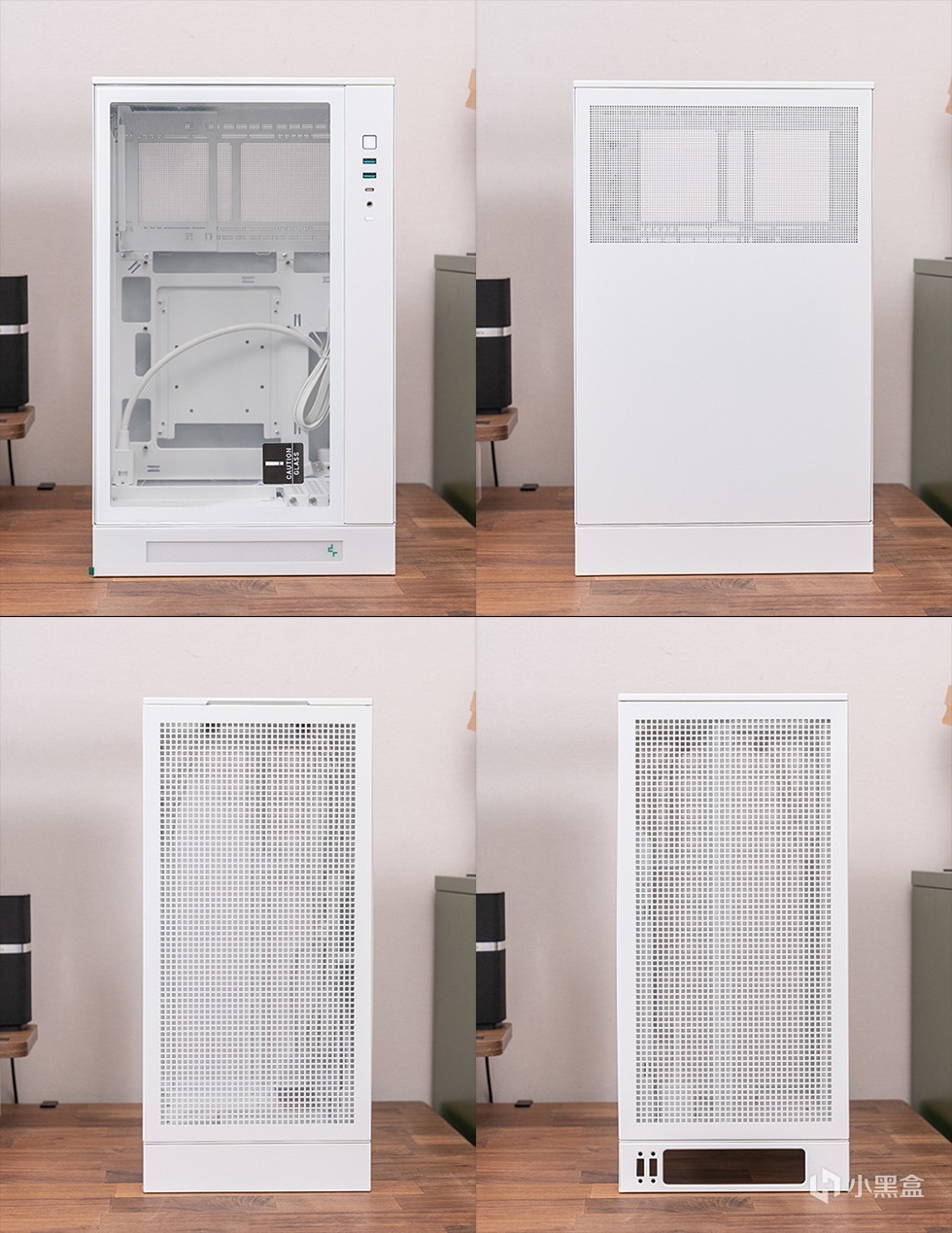

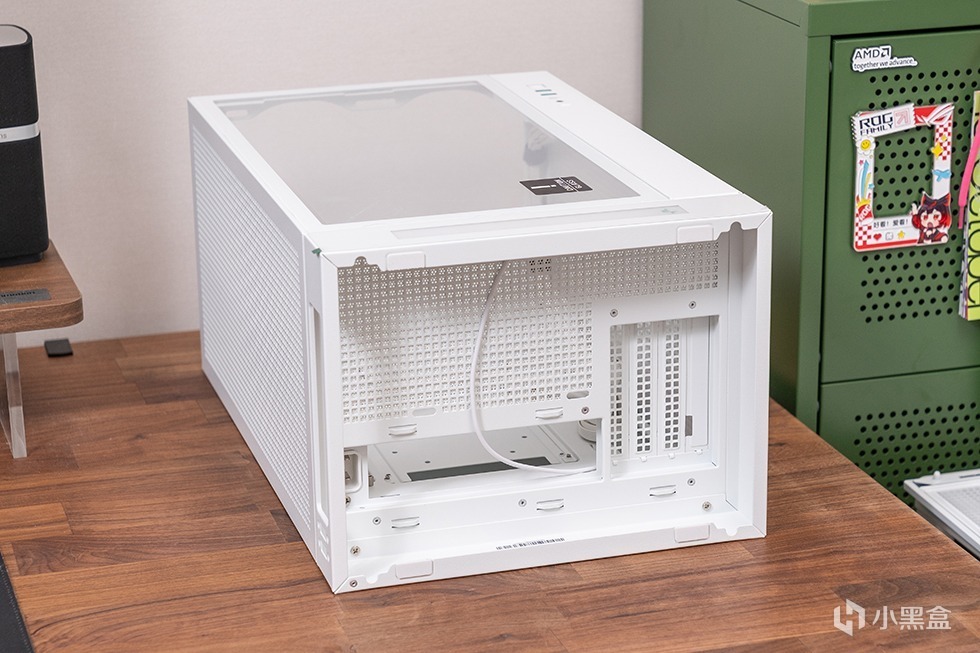

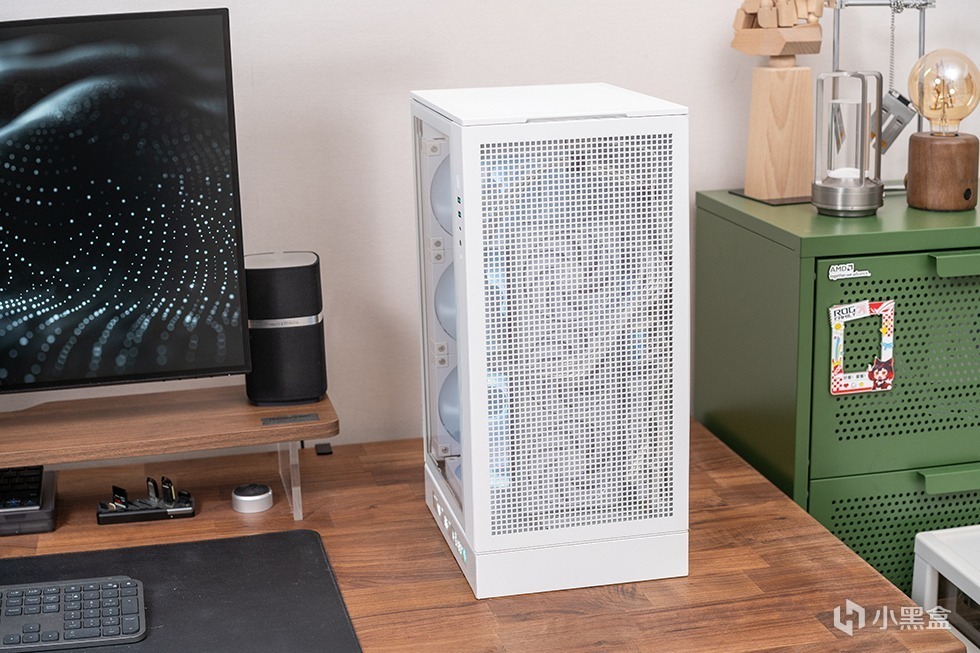

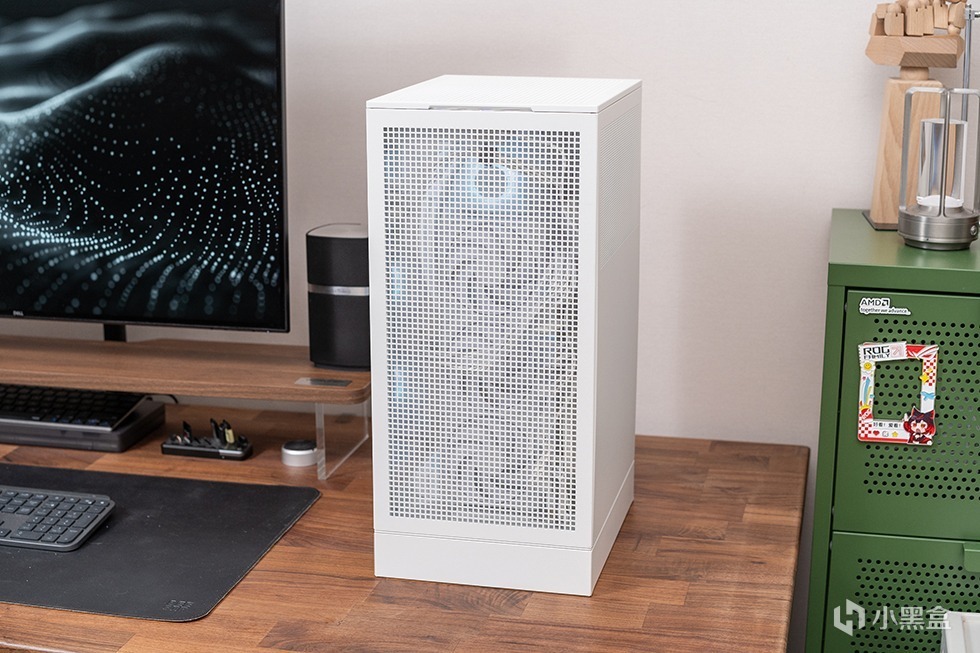

CH270 數顯版機箱整體採用立式顯卡直插搭配四面 MESH 面板+玻璃側透設計，全模組化可拆卸結構，三維尺寸 296×2225×486 (mm)，相對於之前的CH170增加了些許體積，從而提升了整體的兼容性。

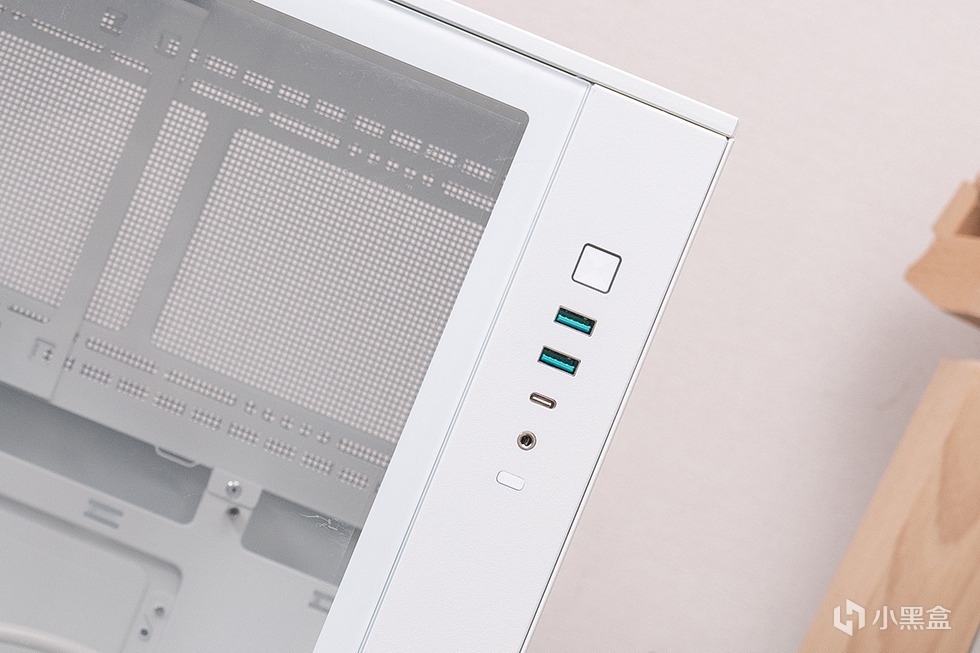

CH270 數顯版機箱IO接口依舊佈置在側邊的靠上的位置。標配2個USB3.0接口、1個3.5mm音頻接口、1個Gen2TypeC接口。

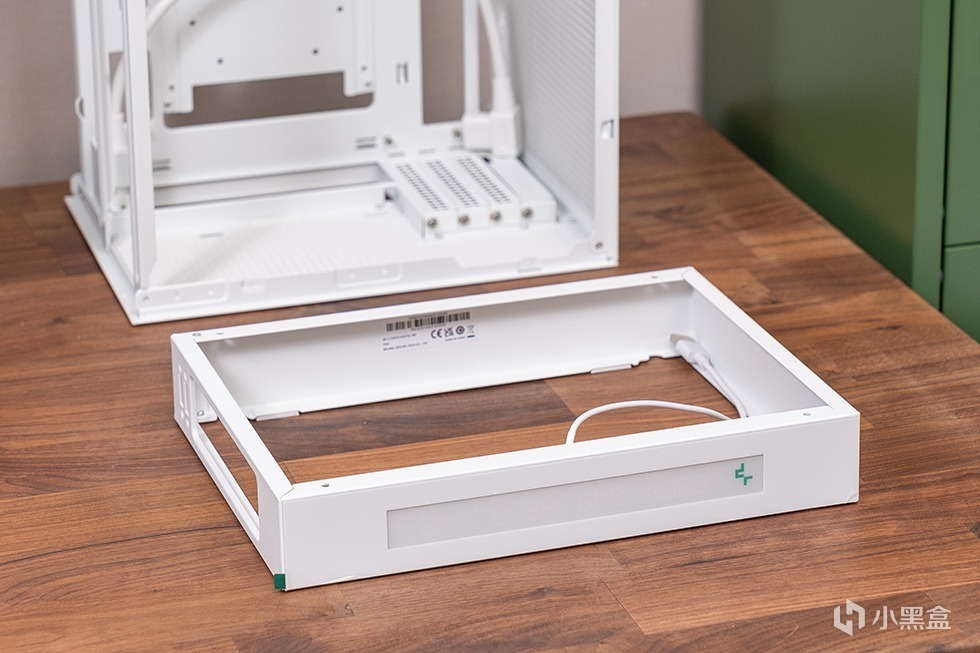

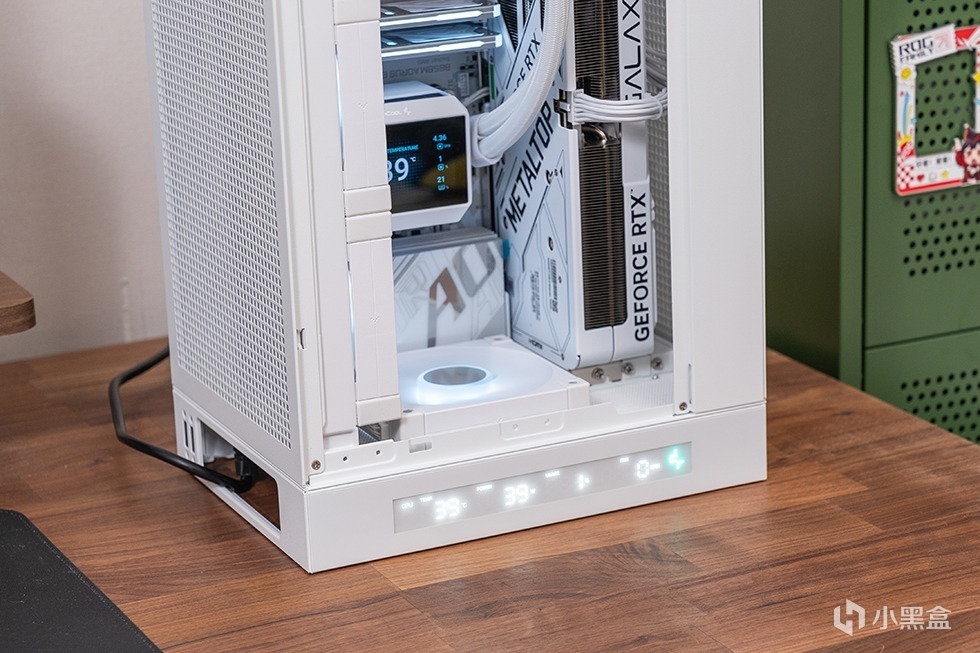

CH270 數顯版機箱配有一體化數顯底座，可實時顯示四組數據，數據內容可在CPU、GPU2種模式中進行切換。

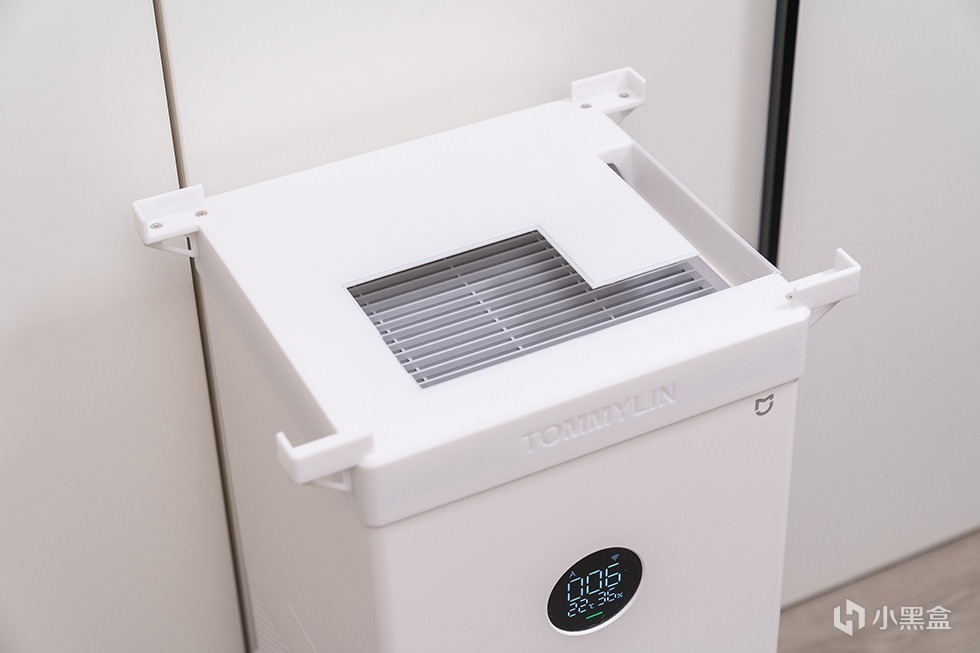

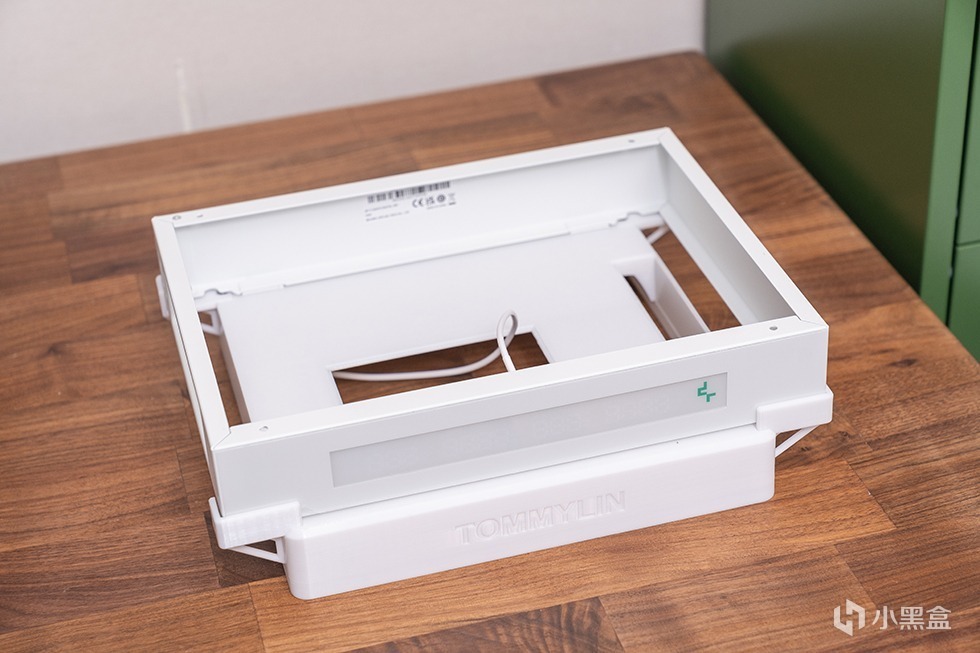

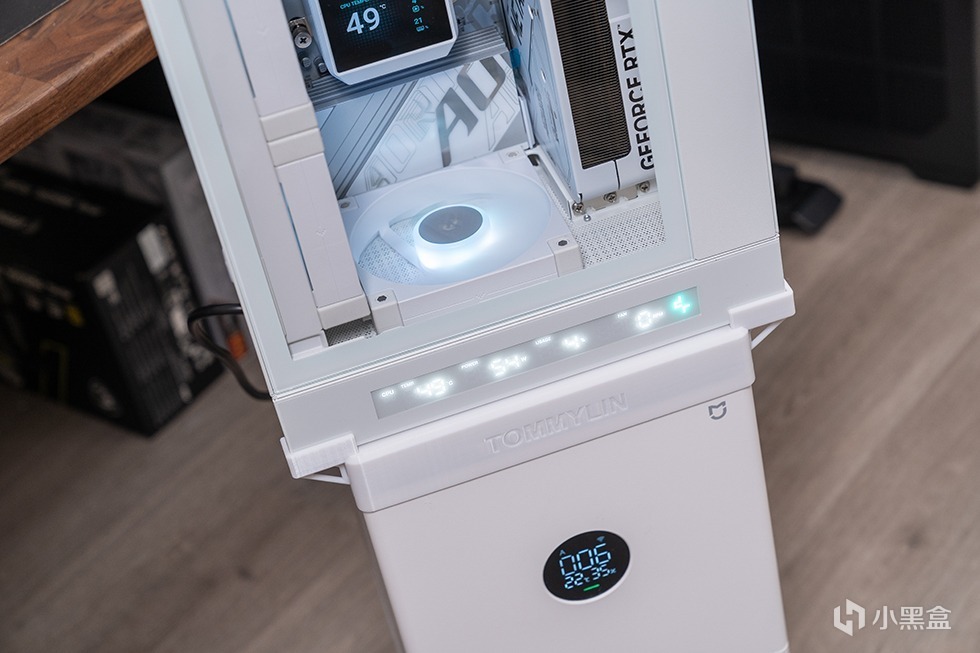

爲了適配空氣淨化器，用3D打印了一個基座。

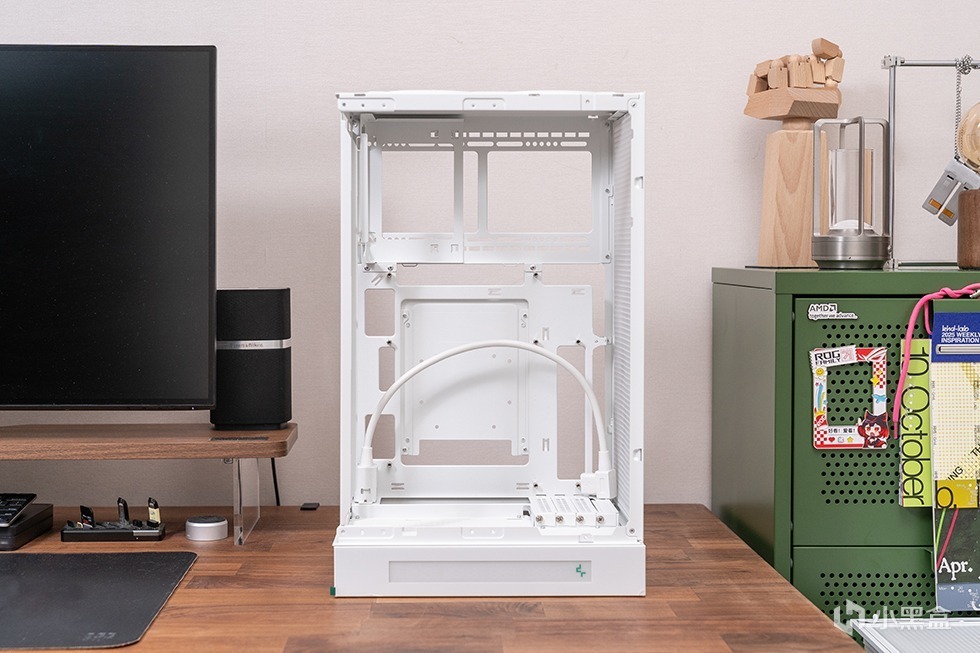

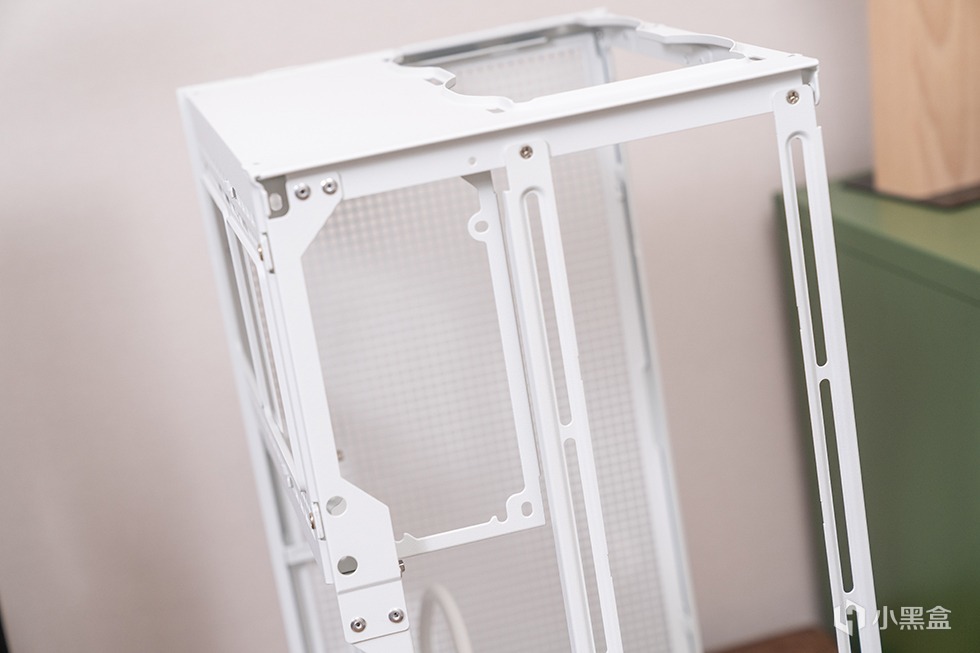

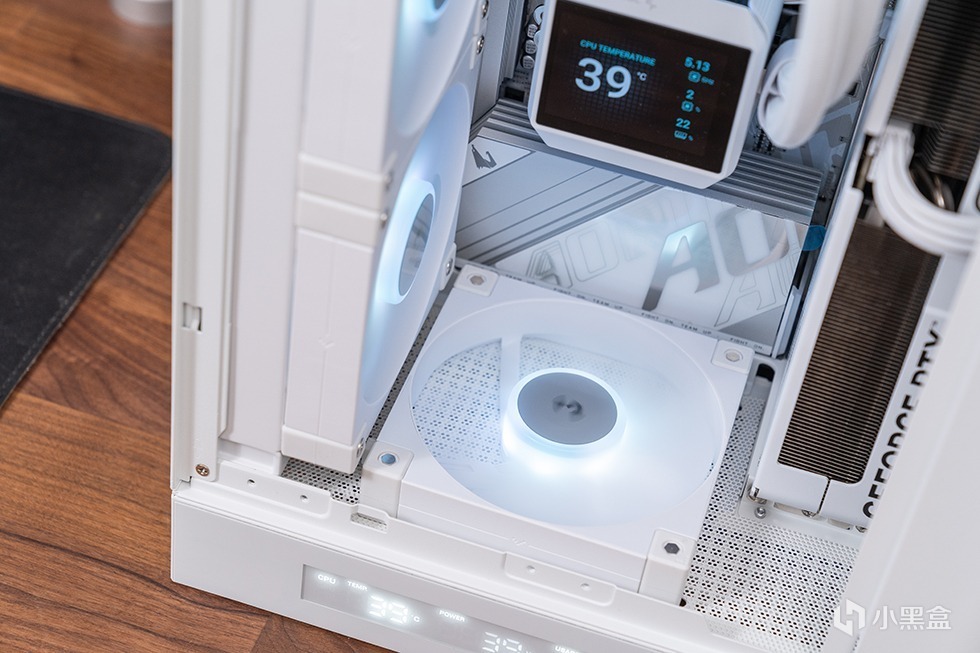

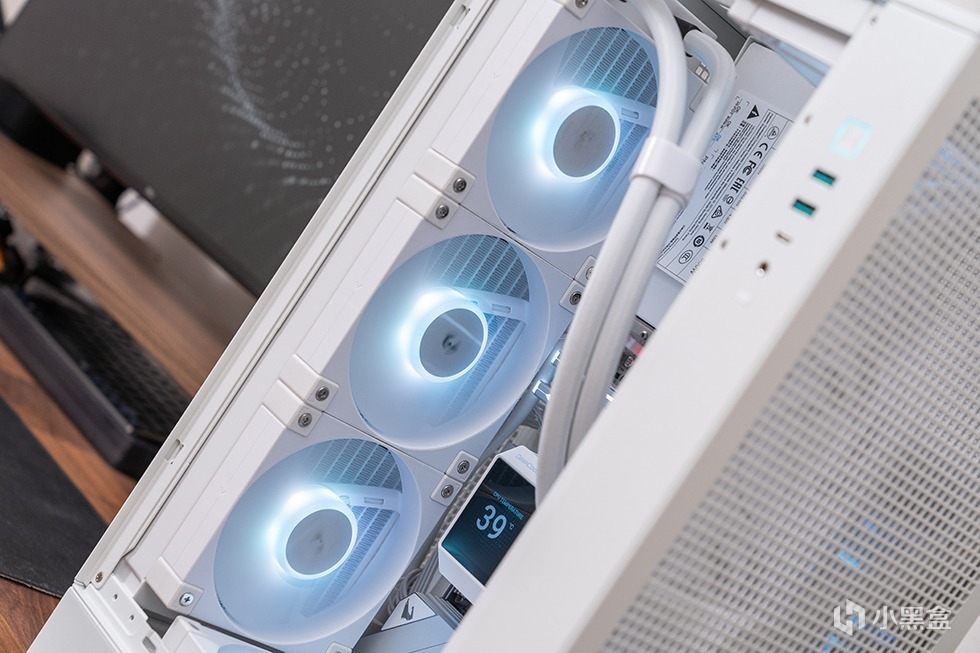

CH270數顯版機箱內部最大可安裝MATX主板，並支持背插設計。在散熱方面，側面支持最大360水冷或3個120規格的風扇安裝，頂部位置支持2個120規格的風扇安裝，尾部支持1個120規格的風扇安裝；風冷散熱器最高支持174mm高度。

CH270 數顯版機箱可容納大多數4.5槽厚度顯卡，顯卡支持長度最高可達388mm（無前面風扇的情況下可以支持413mm），寬度最高可達138mm，支持顯卡直插主板，無需PCIE轉接線的支持，最大程度避免GPU性能損失。

CH270數顯版機箱的電源安裝位設計在頂部靠左位置，支持最長160mm的ATX電源安裝，側向安裝可以完美避開冷排。

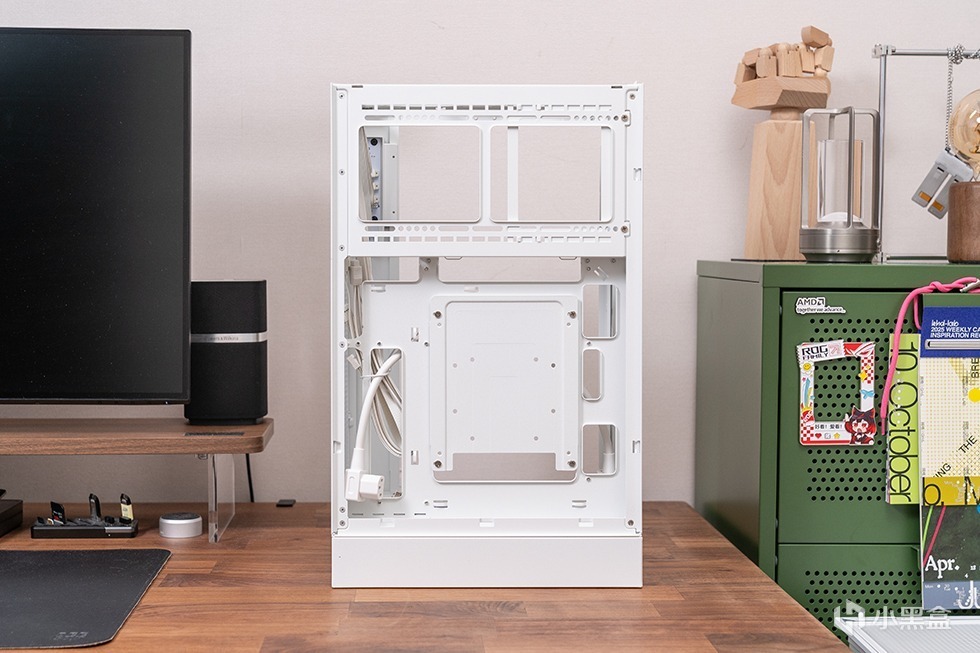

CH270 數顯版機箱預留了將近30mm的背部空間，保證背插主板接口插頭的安裝，並提高了理線的便利度。背面的硬盤支架還支持1個HDD或SSD的安裝擴展。

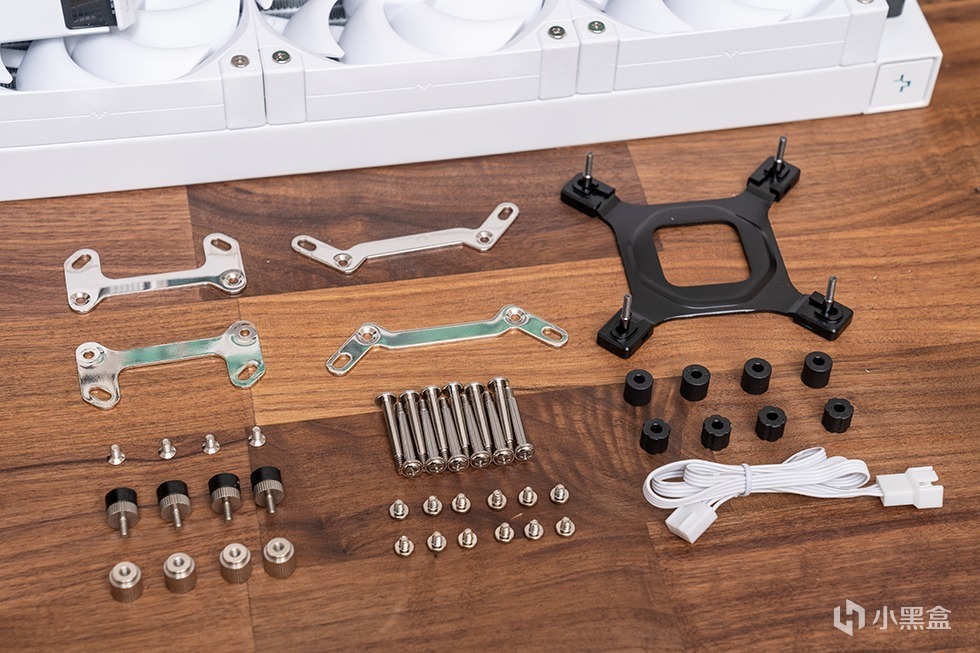

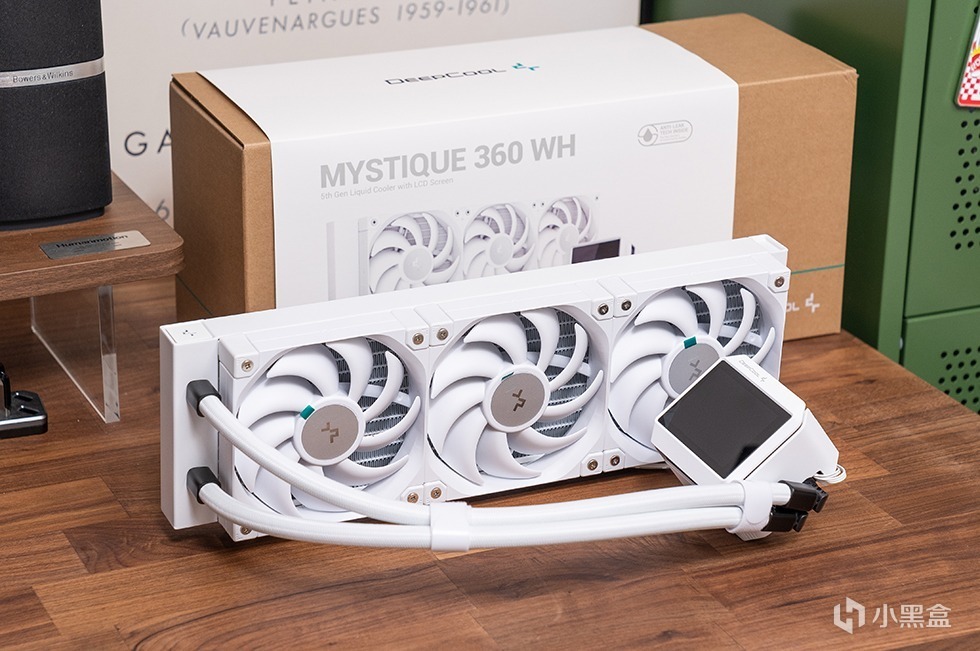

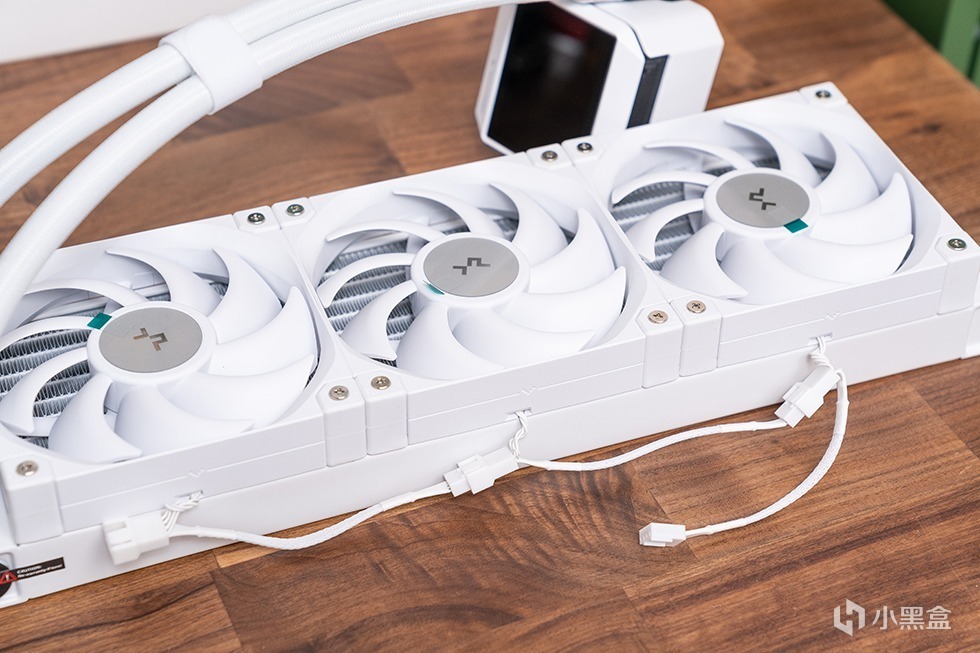

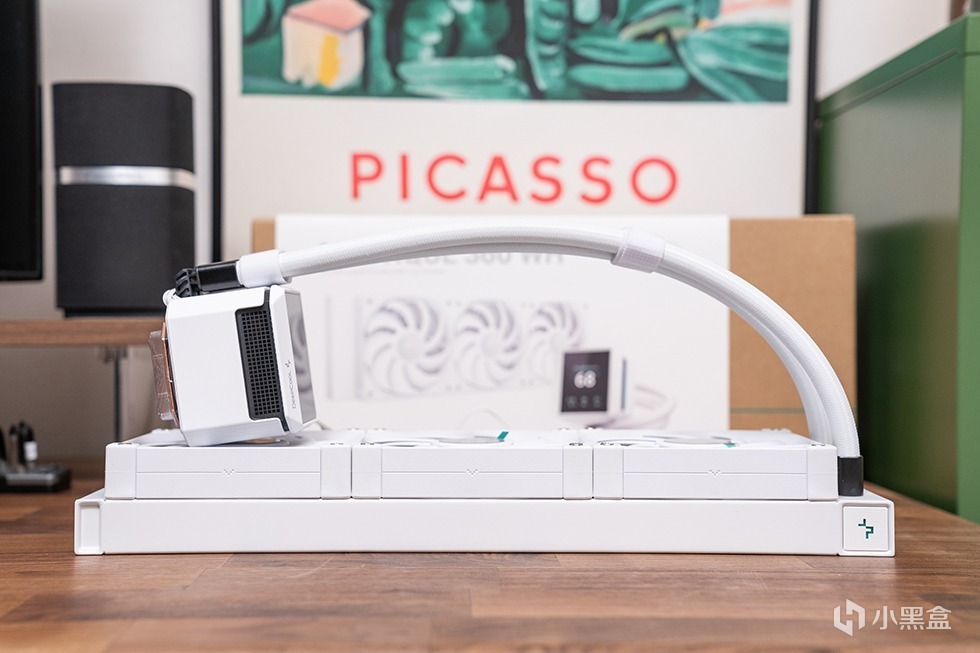

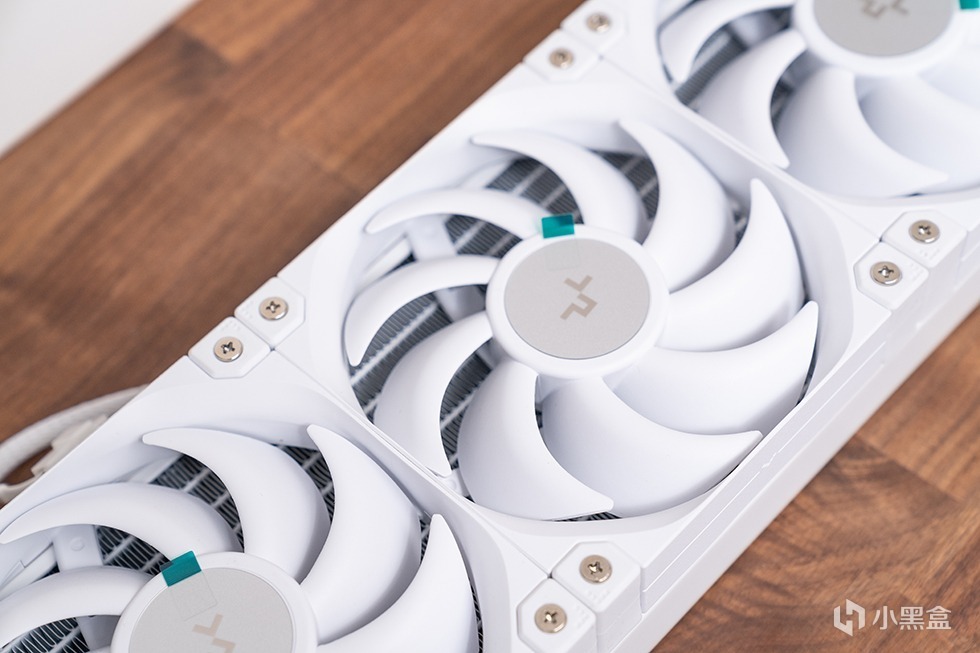

九州風神冰暴 360延續了品牌一貫的簡約美學，在外觀設計上簡潔且棱角分明的線條設計與工業風格相得益彰，整體尺寸爲402×120×27 mm，出廠預裝風扇，搭載九州風神自研的Anti-Leak動態平衡泄壓冷排。

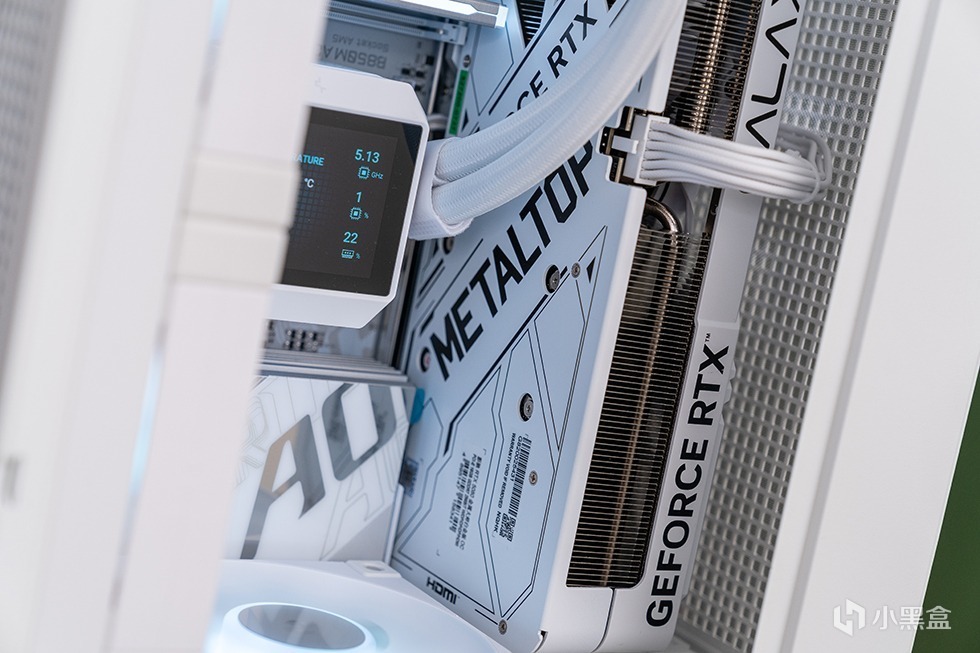

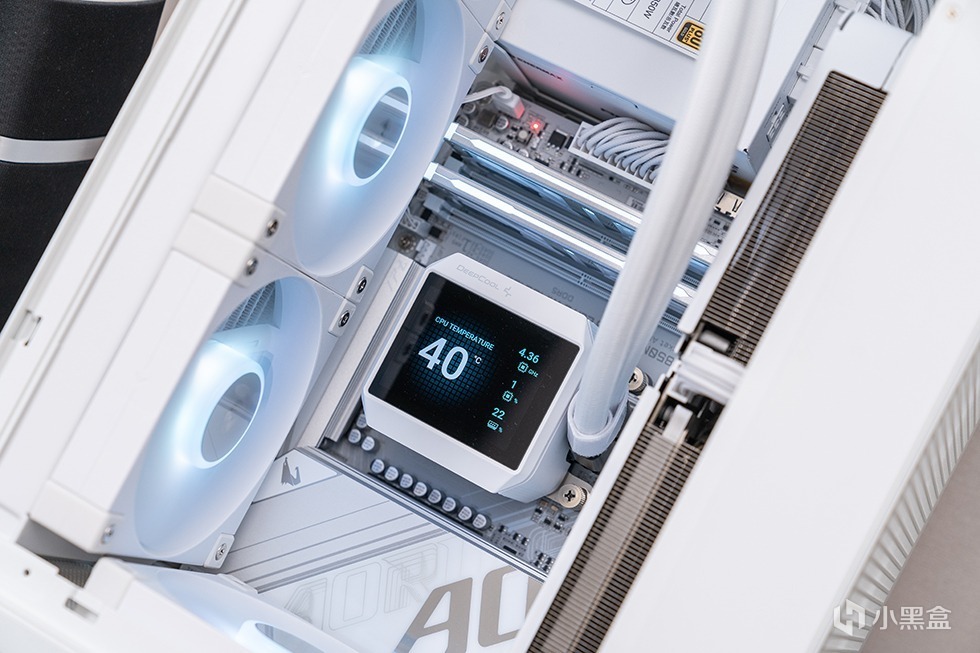

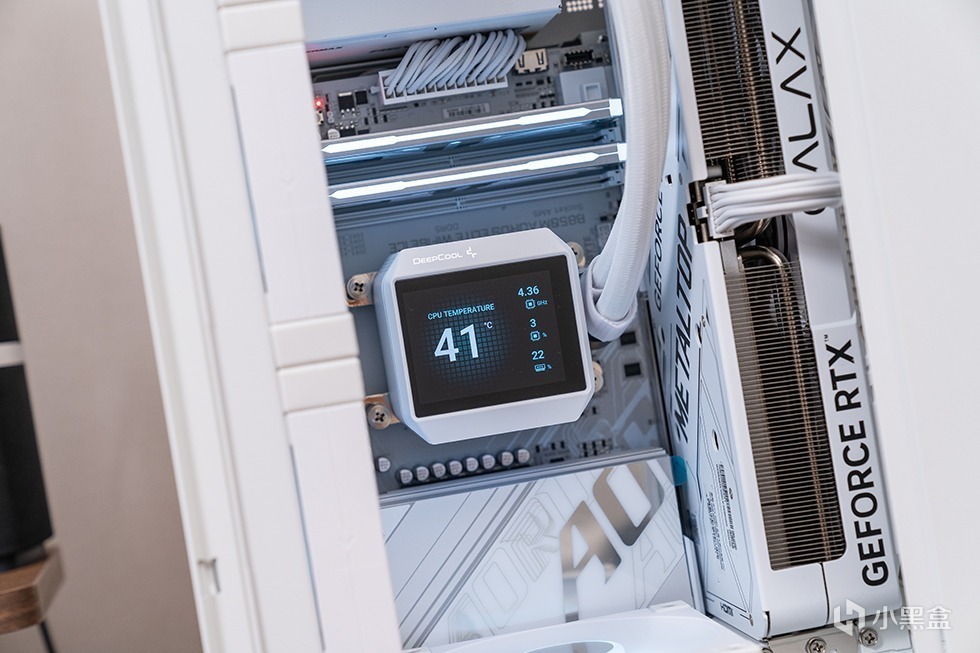

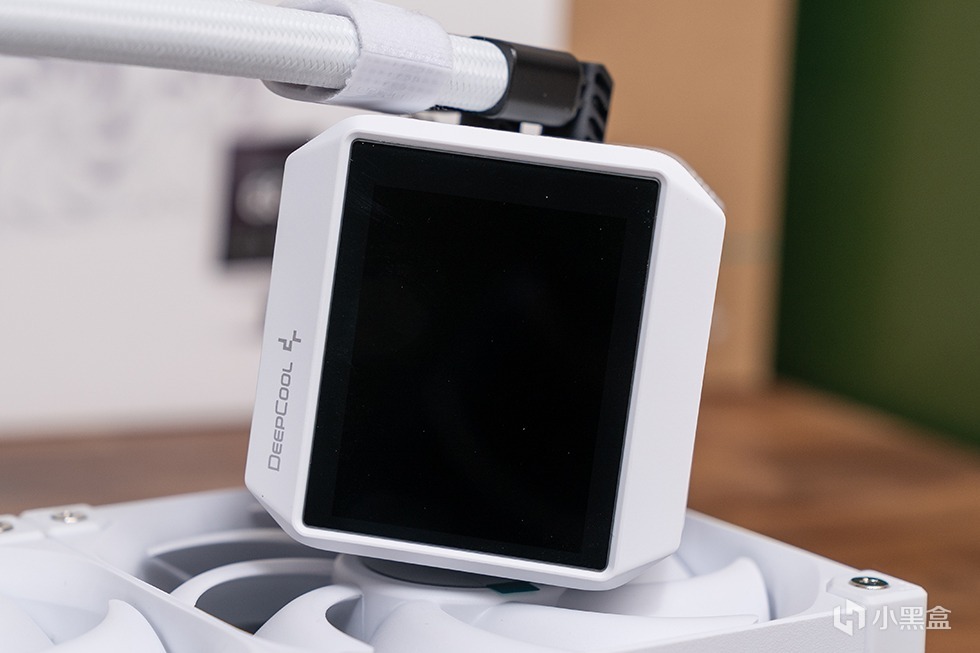

九州風神冰暴 360冷頭頂部配備了一塊支持個性化內容定製的2.8英寸LCD顯示屏，具有1670萬色的真彩LCD屏幕，分辨率爲640×480，支持自定義圖片、GIF動畫播放，配合DeepCool-MYSTIQUE 數顯軟件可顯示實時運行狀態，而且屏幕還配有陀螺儀，可利用重力感應自動調整屏幕內容方向。

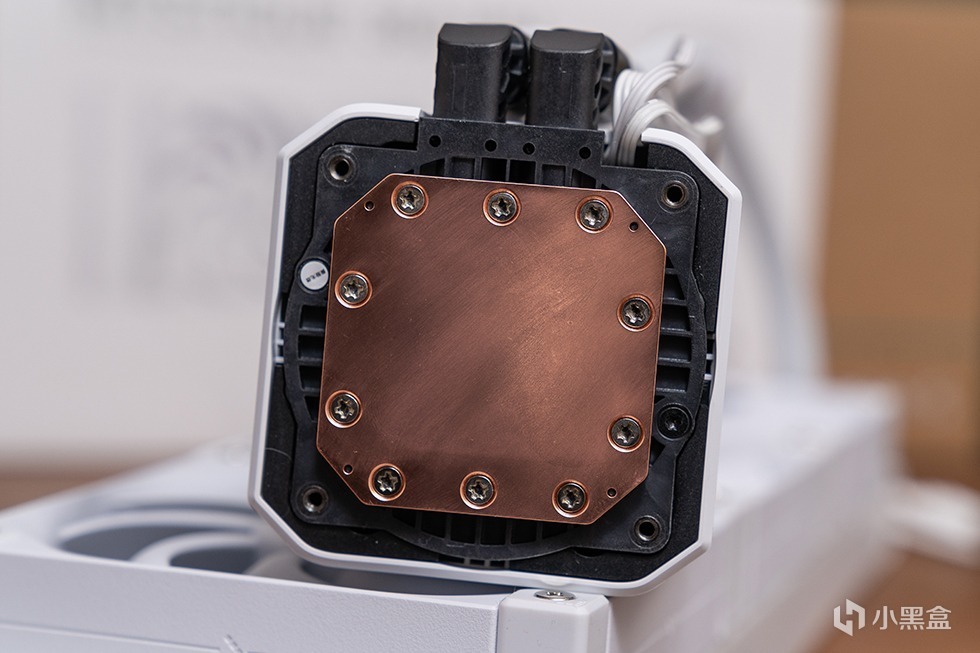

冷頭內部採用了九州風神自研的第5代高能水泵，配備了3相6槽4極馬達，其最高轉速爲3400±10% RPM，採用了0.1mm超密下沉鏟齒水道，軸承與軸心均採用陶瓷材質，在保證散熱效能的前提下兼顧耐用低噪的優異特性。而爲了方便用戶安裝，銅底已預塗散熱硅脂，大尺寸紫銅底座和全新優化水道，解熱功耗高達300W。
