三代传承——微星 MAG B760M MORTAR WIFI II 迫击炮2代开箱分享

 今天带来的是微星迫击炮2代主板MAG B760M MORTAR WIFI II 的开箱分享。要说每一代的DIY主板中坚力量，那必然是中低端的走量型号，而今年intel的14代又一次进行了挤牙膏操作，不过挤牙膏归挤牙膏，对于我们用户来说也未必不是好事情，毕竟，LGA1700居然传承了三代，而且今年众所周知的因为14代由于架构未变，所以Z790和B760也不需要升级了。而对于微星主板的中坚力量迫击炮也是做了升级改款，突出的升级点在于M.2 GEN4 从2条升级为3条，而M.2冰霜铠甲也从1条增加到2条，不过个人认为其最重要的升级则是从支持DDR5 7000+支持到7800+MHz，特别是微星针对不同厂商内存颗粒优化的MEMORY TRY IT!供电则让内存超频变得更简单，基本只要一键选择即可对内存摸体质。另外还有WIFI6E+蓝牙5.3的天线由原先的两条小棍子也升级为MPG系列的小鲨鱼鳍天线。其余的例如2个SATA3增加到4个SATA3、另外因为增加1条M.2 GEN4所以由1条全长PCIE 4.0 X4+1条PCIE3.0 X1减少为1条PCIE4.0 X4，对于核心供电部分依然是12（75A）+1+1的供电模组和第三代钛金电感，WIFI6E+蓝牙5.3，2oz加厚铜6层PCB这些自然都是传承下来的，好了接下来一起看一看这个新款MAG B760M MORTAR WIFI II  迫击炮2代主板吧

• 开箱

主板盒子依然是迫击炮传统风格包装，中间灰色迫击炮底纹配上迫击炮造型，中间则是标识着MAG、B760M、MORTAR、WIFI II，并由小号字体标注了微星主板和迫击炮。左上角红色的龙盾，右侧两个蓝厂14代CPU支持，左下角是MAG系列标，右下角蓝厂13代处理器和LIGHTNING GEN5支持

包装的背面则暂时了迫击炮二代的8大特性，也是其中坚力量的坚实保证

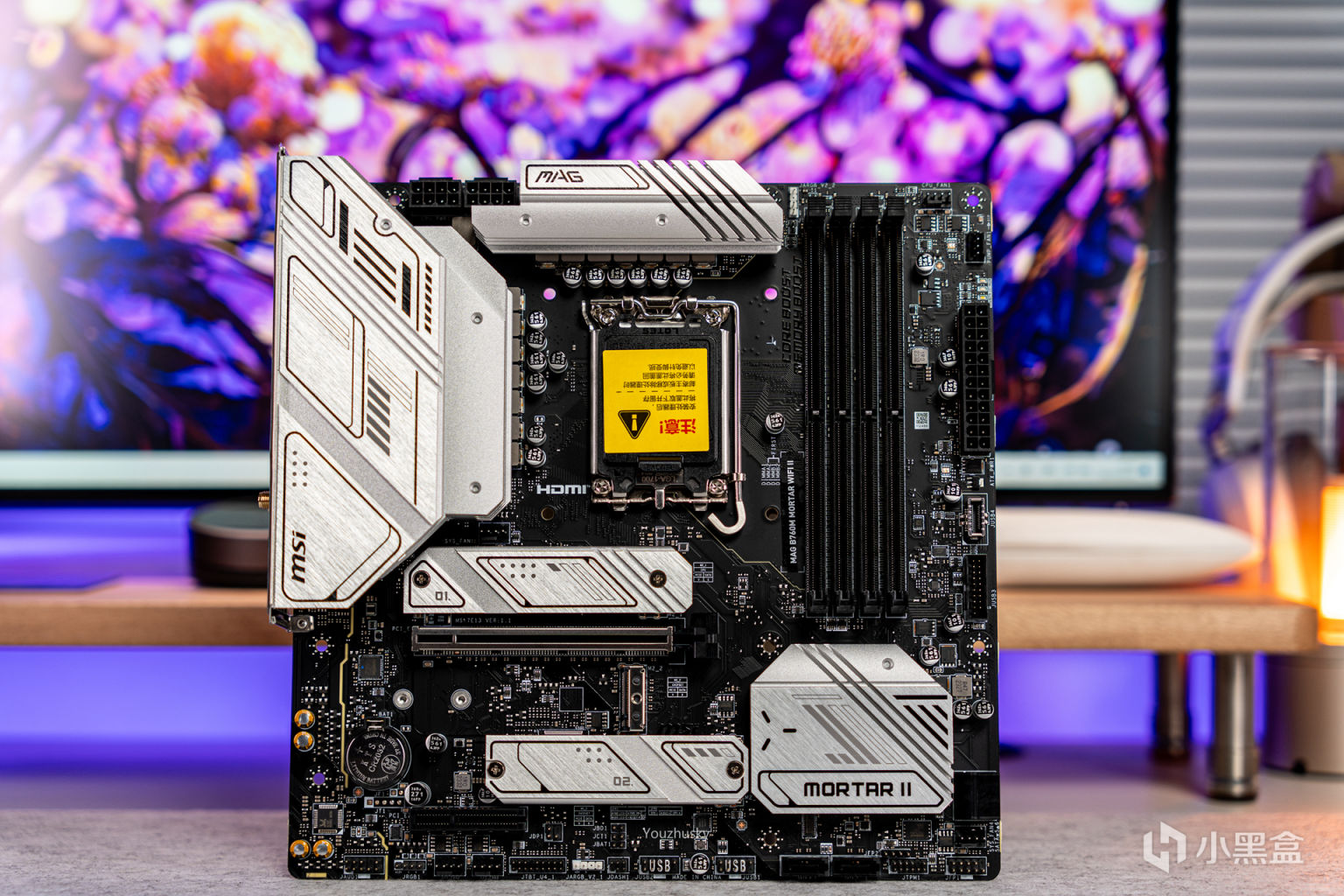

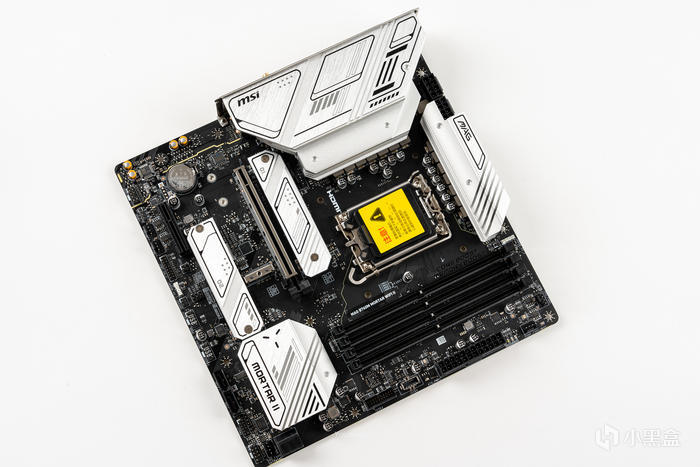

取出主板的本体，依然是MATX重量级主板，毕竟供电那两大坨铝块就不少分量了

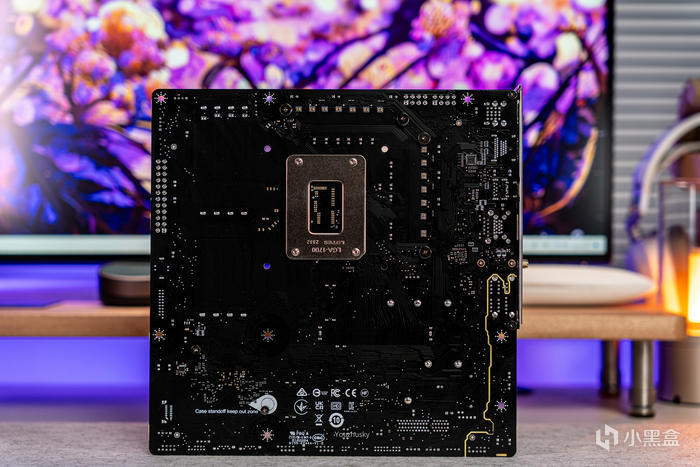

主板的背面可以看到内存插槽和第一条PCIE5.0 X16都不见了曾经的焊接触点，因为DDR5 和PCIE5.0都因为采用SMT贴片焊接工艺来增加更好的电器性能，右侧黄色线则是音频独立分割区域

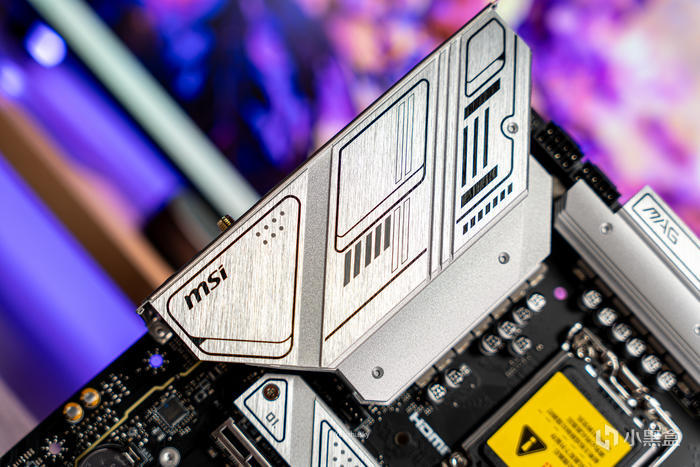

MSI 扩展型VRM散热片，厚实得一批，底部使用了高导热导热垫，左侧有MSI的logo，整体使用了拉丝纹理配合迫击炮的纹路展现

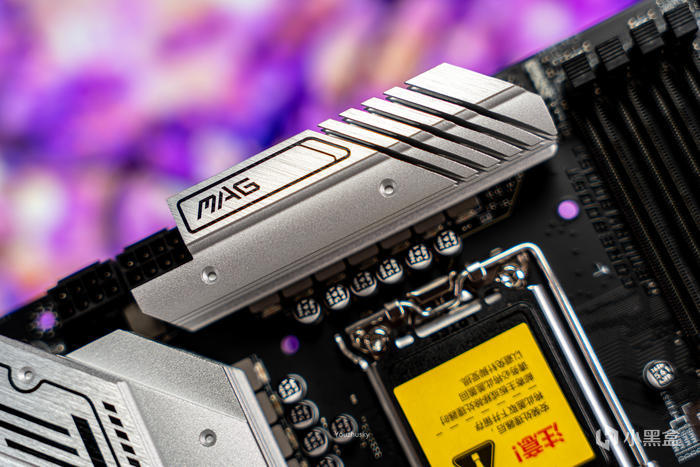

右侧则是MAG的系列标，依然有切割增强散热，散热片虽然不宽但高度与左侧一致，左边两个CPU双8P则为14代稳定运行提供了充足的电力

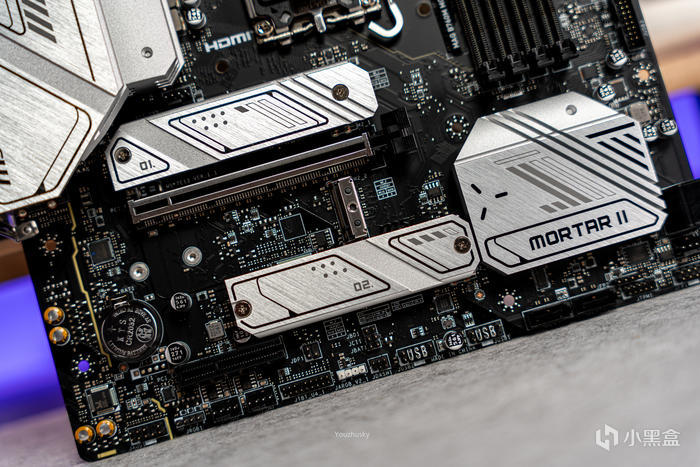

PCIE区域，右侧芯片组散热片上标注了MORTAR II，M.2 GEN4 由原先的2条增加为3条，而M.2冰霜铠甲从1条增加到了2条，升级到3条M.2之后也有所牺牲，就是原先的PCIE3.0 X1就去掉了，原先的全长 PCIE4.0 X4 则改为开放式的PCIE4.0 X4这个倒其实是不变的。右侧由原先的2个SATA3增加到了4个

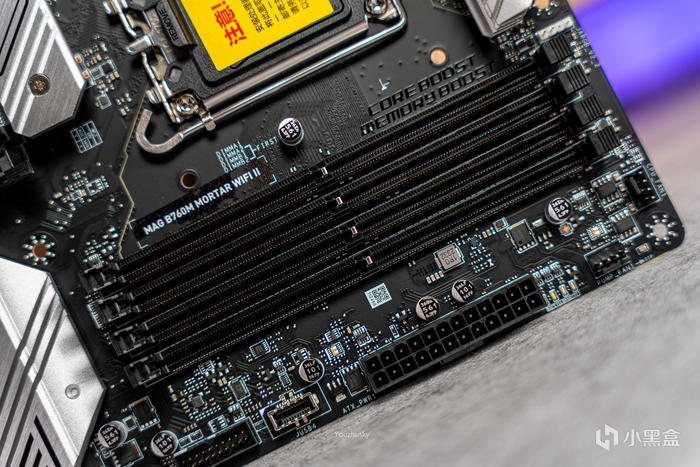

DDR5 四槽主板，此次优化的重点为支持更高频率的内存，由原先的DDR5 7000+ MHz升级为 DDR5 7800+ MHz，而微星针对不同厂商内存颗粒优化的MEMORY TRY IT!供电则让内存超频变得更简单，基本只要一键选择即可对内存摸体质

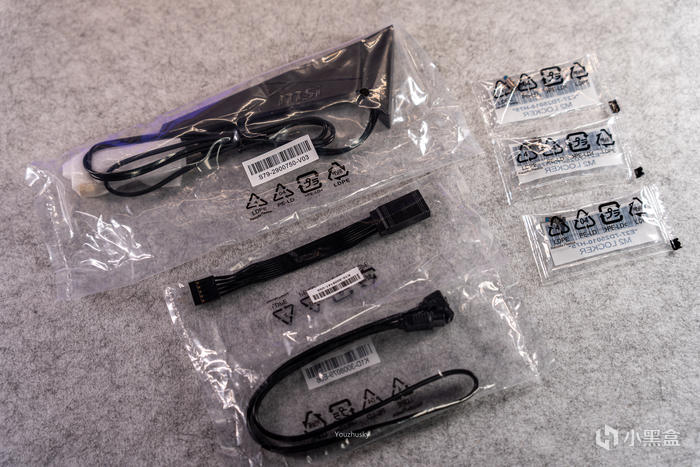

配件毕竟引人注目的就是鲨鱼鳍天线，终于不再用原来的小棍子了，其他如前置延长线、SATA线、3条便捷M.2卡扣则是贴心的配置了

配件最引人注目的就是鲨鱼鳍天线，终于不再用原来的小棍子了，其他如前置延长线、SATA线、3条便捷M.2卡扣则是贴心的配置了

保修卡、保修单、快捷安装指引、贴纸、有害物质含量等纸质类附件

• 拆解

开箱了，自然少不了拆解

废话不多说，直接拔下所有的散热片，这铝的重量也是真的大

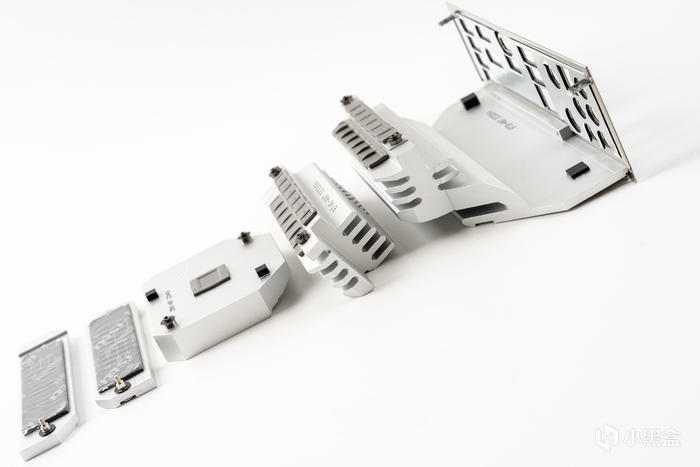

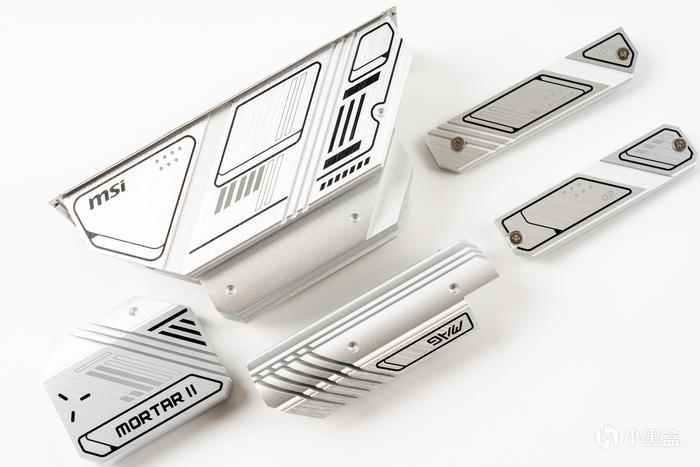

从侧面看都是非常厚实的，两条m.2也挺厚，芯片组这个则是铝块，两片扩展型散热片，其实顶部那片开槽更多更厚，最大的扩展型散热片则因为较长所以热容更大

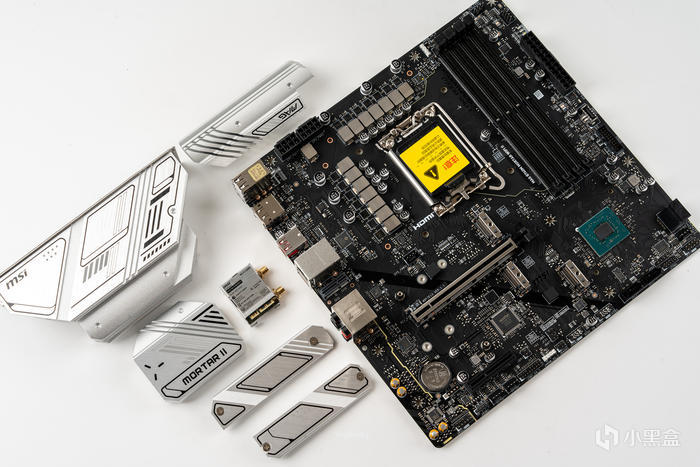

拆解与主板的全家福

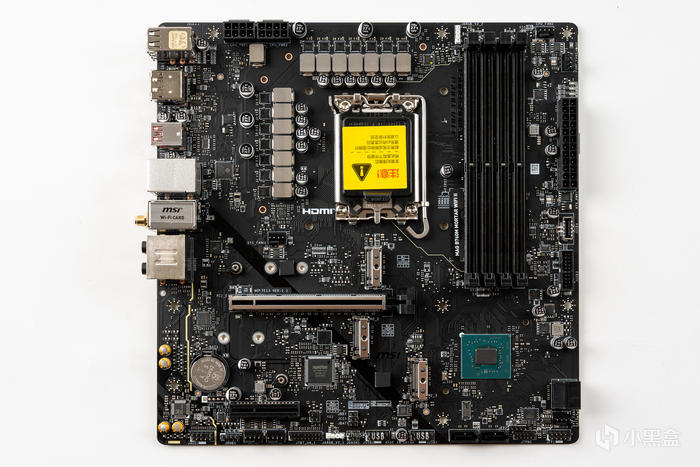

拔拉完之后的迫击炮裸板

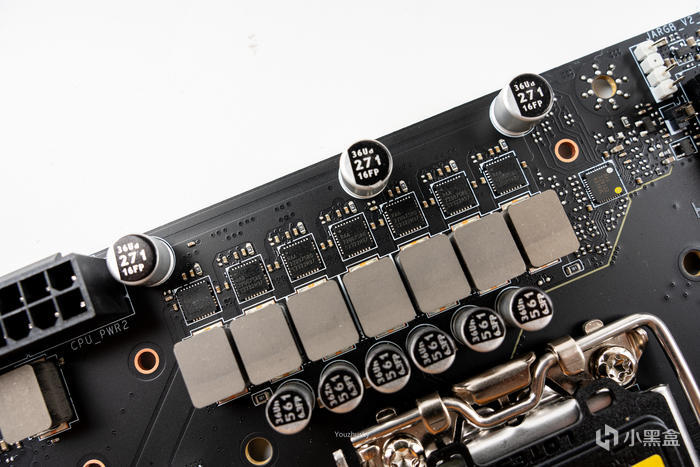

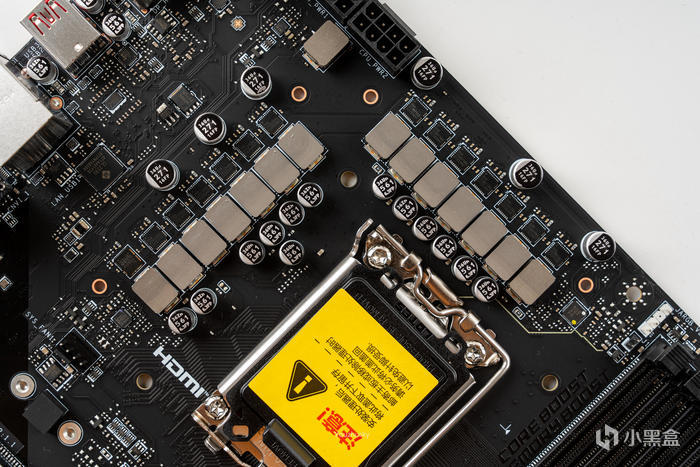

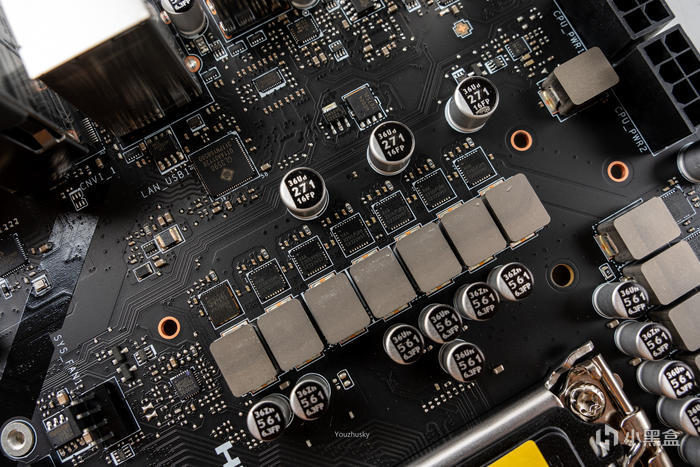

中端强力供电区域

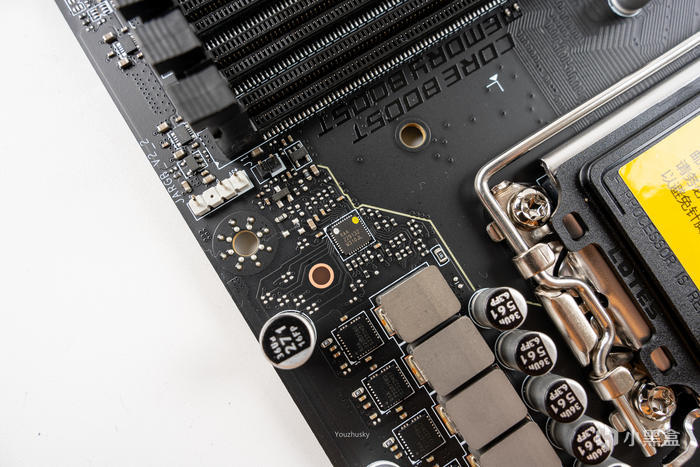

CPU供电模块的PWM主控芯片瑞萨RAA229132

每相搭配一颗瑞萨RAA220075R0 DrMOS(75A)

每相搭配一颗瑞萨RAA220075R0 DrMOS(75A)，左边还有一颗美国芯源MPS的MP87670

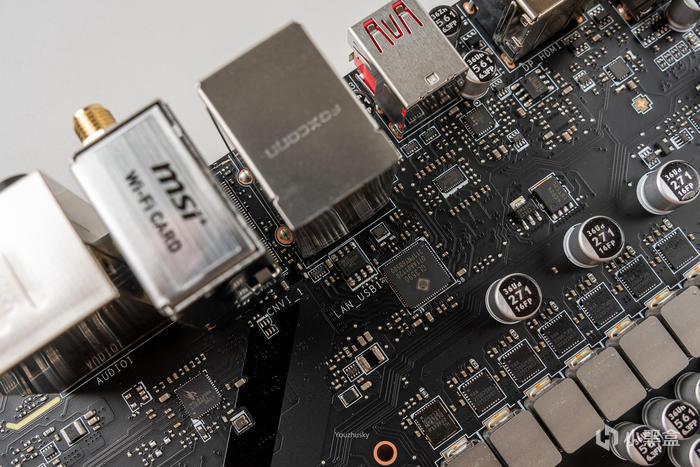

接口处主要是一些扩展芯片例如2.5G有线网口小螃蟹RTL8125BG、USB HUB的创惟GL3590、10Gbps的双口USB芯片达尔科技P13EQX2，等等许多小芯片

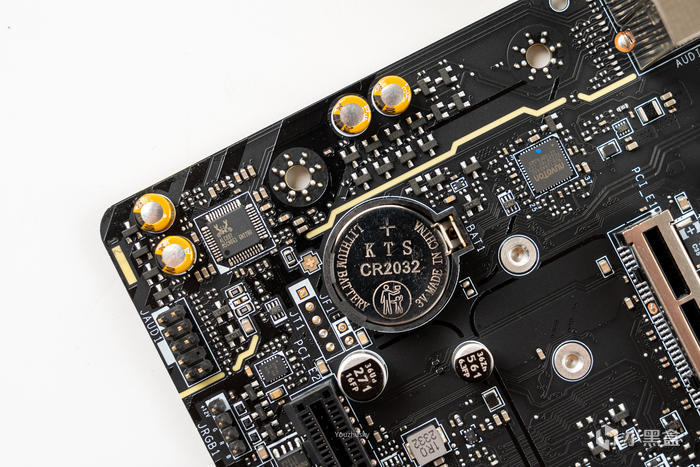

声卡为ALC897，在声卡隔离区外右侧还有一颗NUVOTON的NUC126NE4AE为RGB灯效提供接口

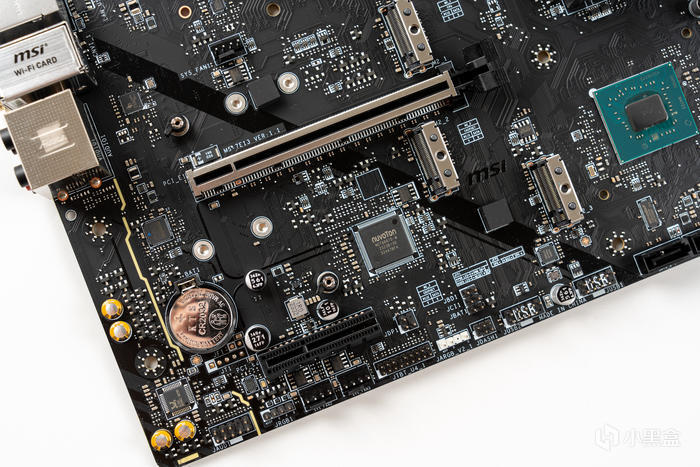

PCIE区域的第一条PCIE5.0 X16则配备了钢铁装甲，3条M.2也可以使用附件的M.2便捷卡扣方便安装，而3条M.2则在PCB上标注了第一条为CPU直出，下面2条则为芯片组提供

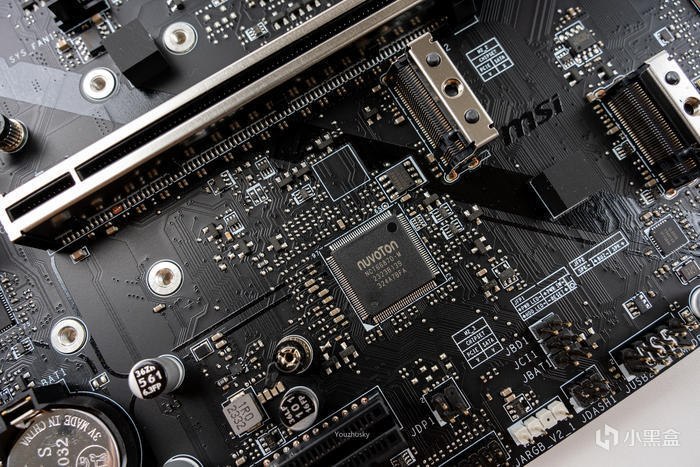

中间的NUVOTON的NCT6687D为监控芯片

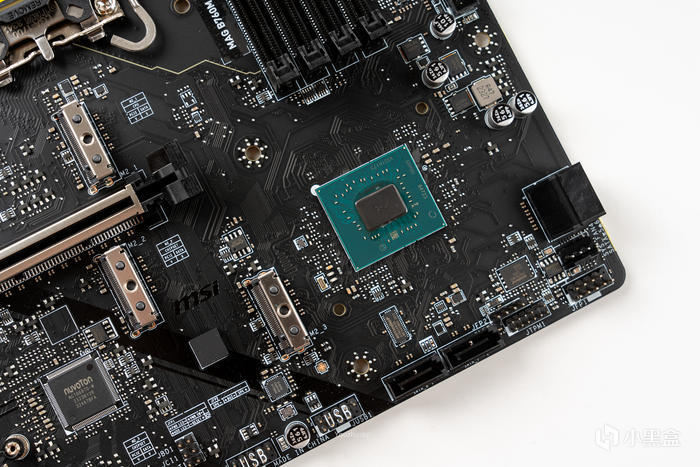

一大颗则为intel的B760芯片组，左下角一颗GL850G芯片提供扩展USB2.0 HUB，右下角是一颗WINBOND华邦BIOS芯片

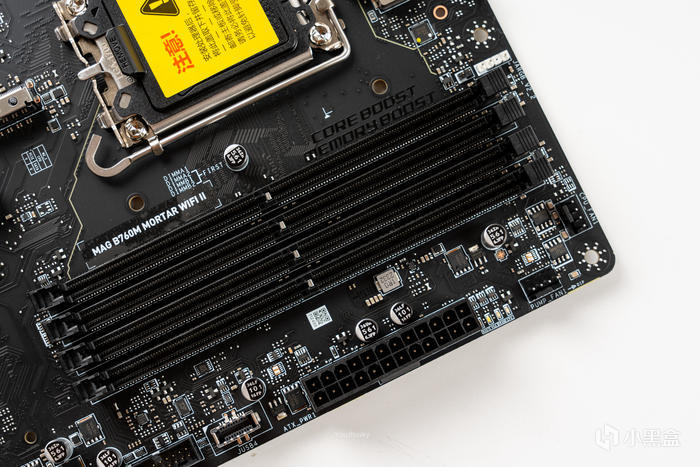

4条单边卡扣的DDR5 插槽，上面标注了 MEMORY BOOST则预示着提供MEMORY TRY IT!超频功能

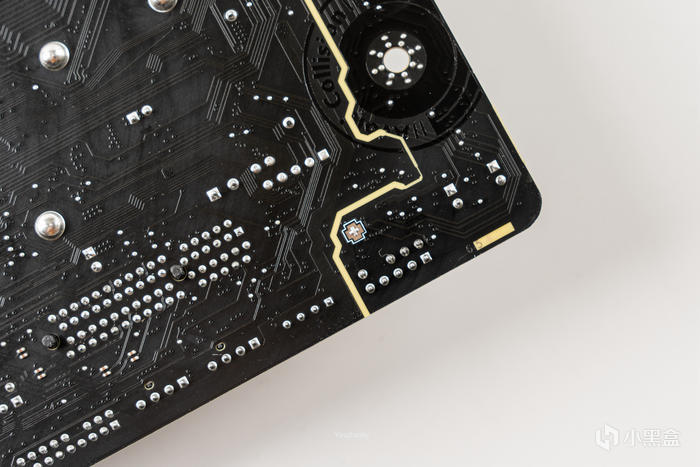

声卡隔离区域背面的6层PCB展现

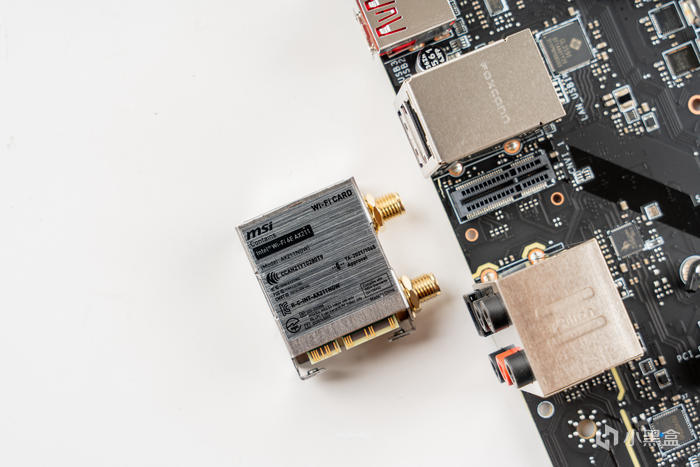

独立的AX211模块为主板提供了WIFI6E+蓝牙5.3

• BIOS 及MSI CENTER软件

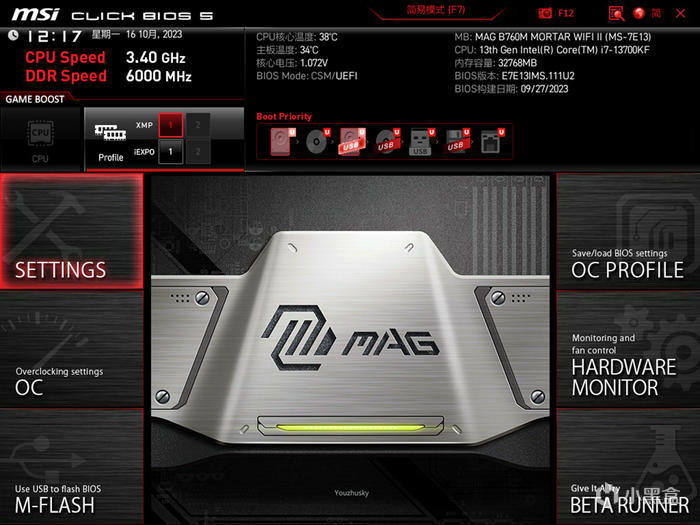

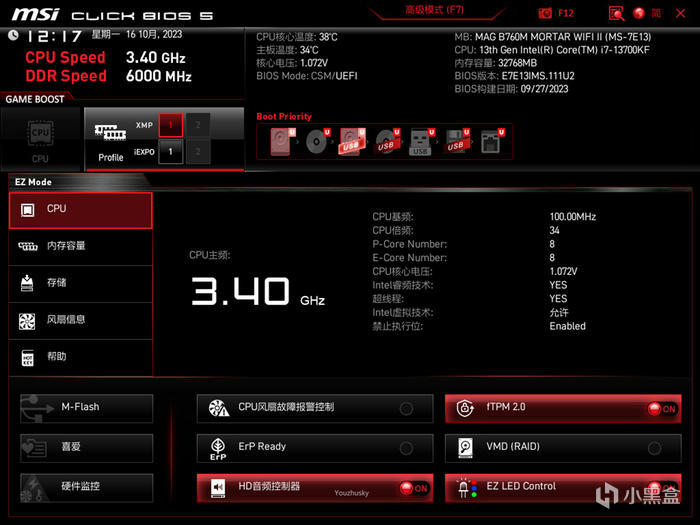

BIOS依然是熟悉的微星标准界面

按F7则进入了高级模式，可调整项也非常多，OC PROFILE 则是BIOS的配置保存，HARDWARE MONITOR 则可以对风扇水泵及温度进行适配调整，MFLASH可以更新BIOS不过注意切记断电或者重启，最重要的则是主板SETTINGS 和OC超频配置

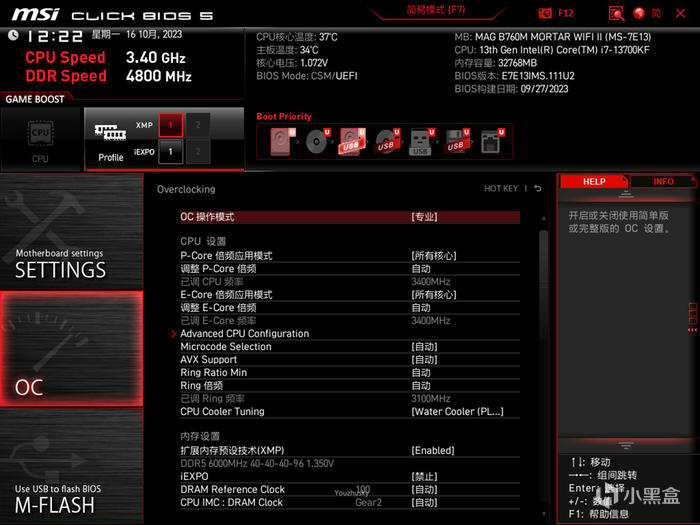

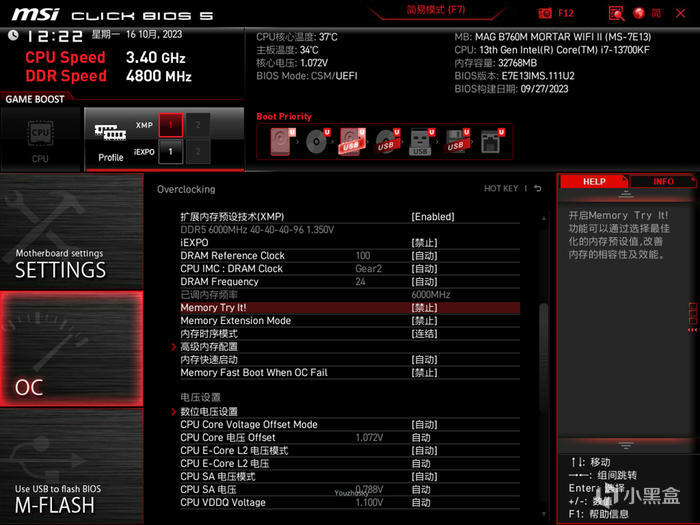

OC选项非常多，菜单都是与Z790系列齐全的，只不过B760不支持倍频和电压等超频项

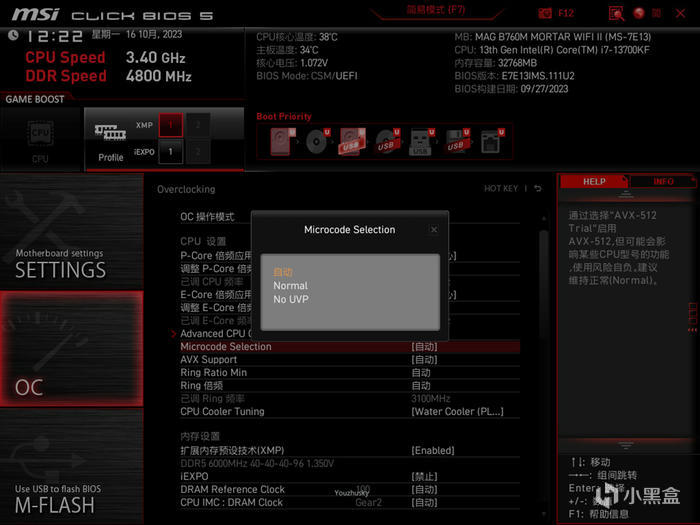

不过使用 NO UVP微码调整选项则可以让B760芯片组也有调节电压的能力，所以B760迫击炮使用13900K或者14900K也是没有问题的只要散热跟得上就行

内存调整项非常齐全也非常多，不过简单点的话自然是使用微星自带的MEMORY TRY IT!啦

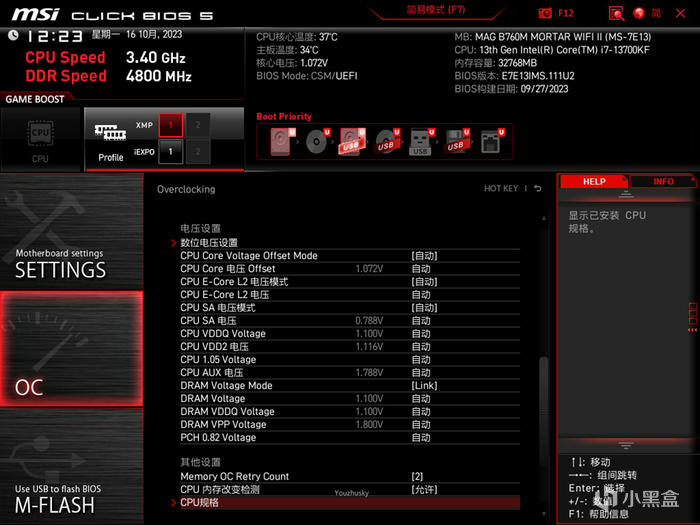

数位电压调整项，使用微码后也可以降压反向超频

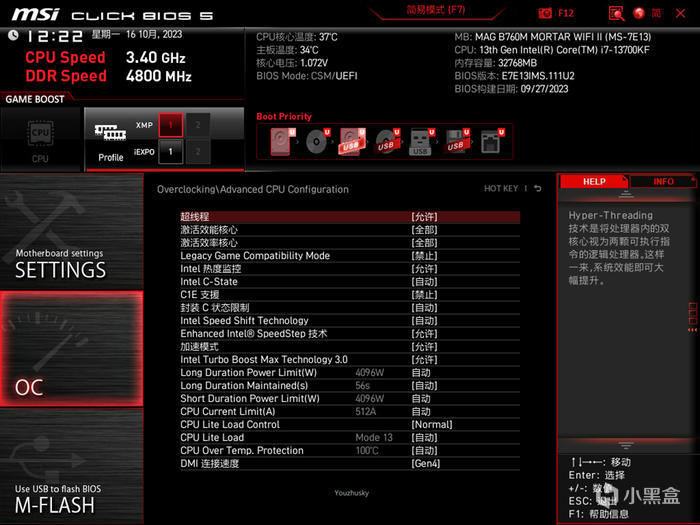

高级CPU选项也可以对超线程、大小核以及负载曲线等调整

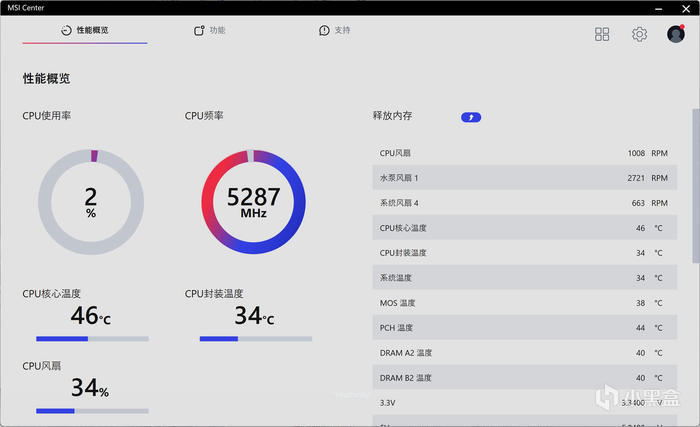

MSI CENTER还是使用非常方便的，默认界面监控整台机器运行

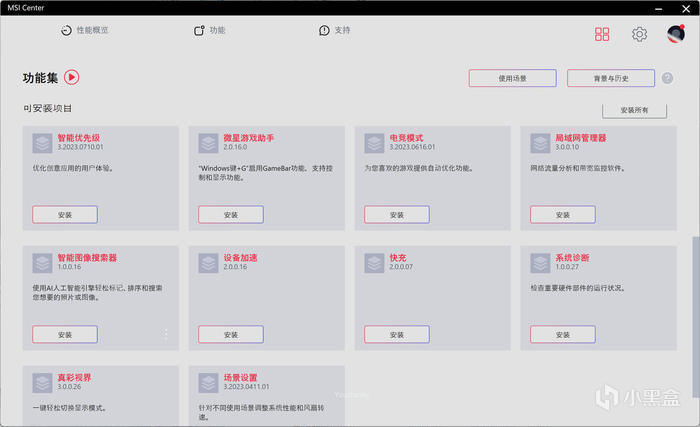

而MSI CENTER软件则是让各个模块都可以分开独立安装，除了灯效外还有例如游戏助手、设备加速、快充、诊断、真彩视界、场景设置等等

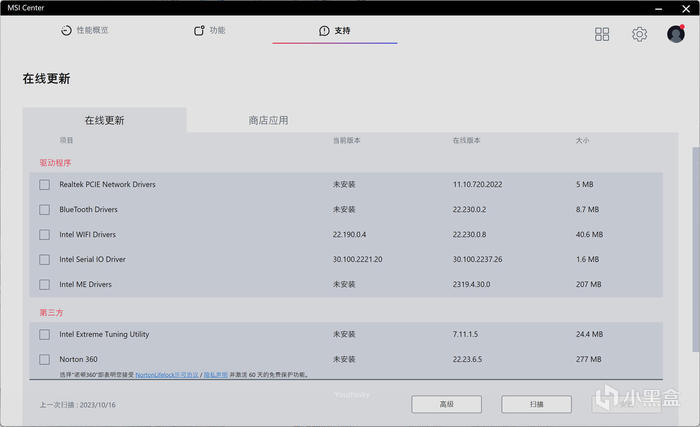

在线更新栏可以对微星服务器提供的驱动进行更新与软件升级

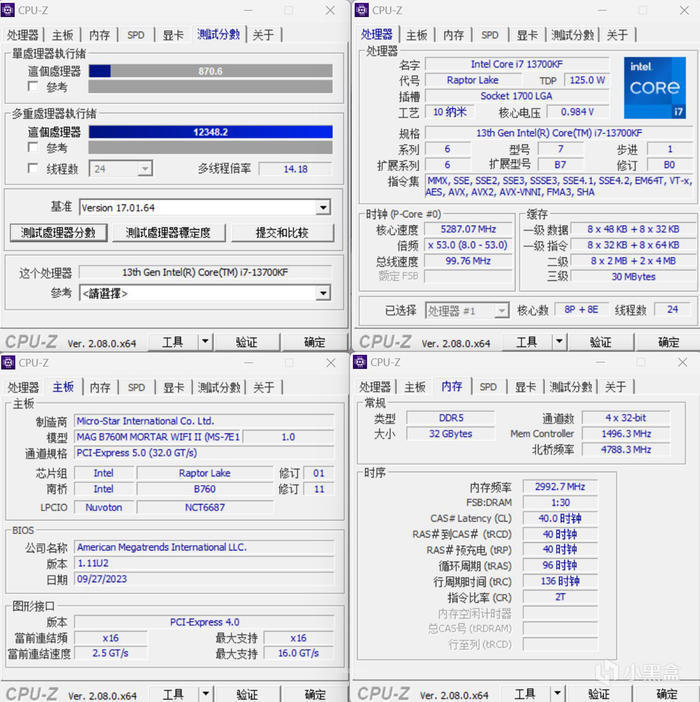

小试迫击炮2代，13700KF默认加载微码降压之后性能稳定

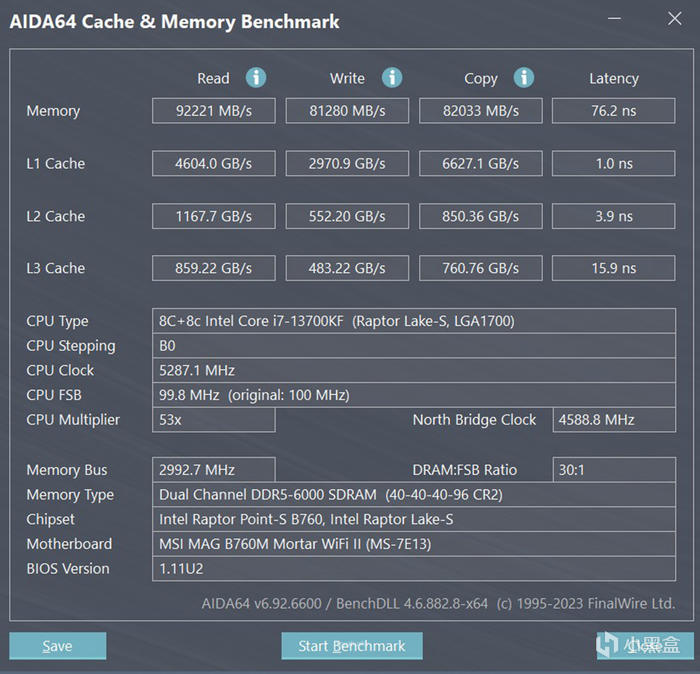

使用普通DDR5 6000频率内存的测试成绩，后面再换几套A-DIE颗粒超一超试试

好了以上就是本次对微星MAG B760M MORTAR WIFI II迫击炮二代主板开箱的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览

全文完
