幻彩白松果——B760M迫击炮+4070TI金属大师+乔思伯D31装机展示

前言

ATX有ATX的好处，大而全的配置和规格，而目前基本40系显卡一上来，ATX板子的槽位也基本占了一大半，其实现在越到高端显卡，ATX的灵活配置基本都只体现在供电规模和M.2的扩展性上了，所以一台优秀的MATX的主板和机箱应该会越来越受到我们的喜欢与厂家的重视。今天要带来的就是乔思伯最近比较火的D31 MATX机箱的白色网屏款的装机，紧凑型的205x363x452mm的尺寸下能兼容360冷排或168mm的风冷散热、MATX主板、ATX电源，在四槽的PCIE区域对于40系显卡也有良好的兼容性，特别是还带有一个副屏可以做各种想要的用途。

此次的配置上面主要是使用了白色的乔思伯HXW-360 幻彩高性能一体水冷来带I7 13700KF，主板是12+1+1路75A供电的微星MAG B760M MORTAR WIFI 迫击炮，主板规格强悍带13900ks也没啥问题只是不能超频而已，显卡是影驰的4070TI金属大师OC 12GB。存储方面使用了HOF 的幻迹S DDR5-5800 32G套条和HOF EXTREME 1TB固态硬盘。最后40系显卡的配置采用了850W金牌认证、ATX3.0规格的全汉Hydro G Pro 电源。以下为配置清单：

CPU：英特尔（Intel） 13代酷睿 i7-13700KF 处理器

主板：微星（MSI）MAG B760M MORTAR WIFI 迫击炮

内存：影驰（Galax） HOF OC Lab 名人堂幻迹S RGB D5-5800 16Gx2

SSD：影驰（Galax） HOF 名人堂 EXTREME系列 1TB SSD

显卡：影驰（Galax） GeForce RTX 4070Ti 金属大师 OC 12GB

电源：全汉（FSP） Hydro G Pro 850 ATX3.0金牌850W全模组电源

散热：乔思伯（JONSBO）HXW-360 白色款幻彩高性能一体式水冷

机箱：乔思伯（JONSBO）松果D31 MESH副屏版白色 MATX机箱

装机展示：

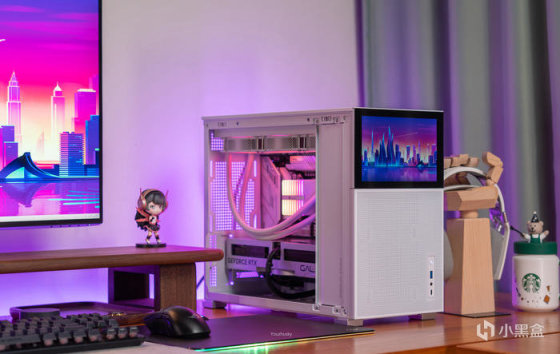

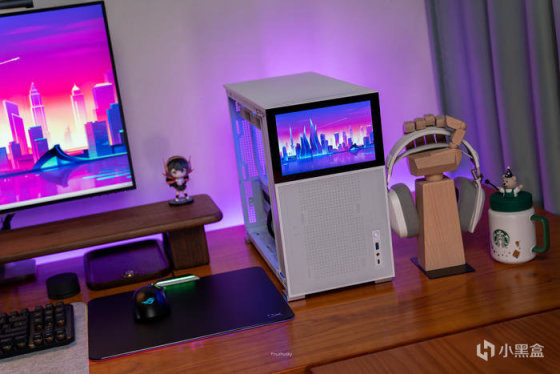

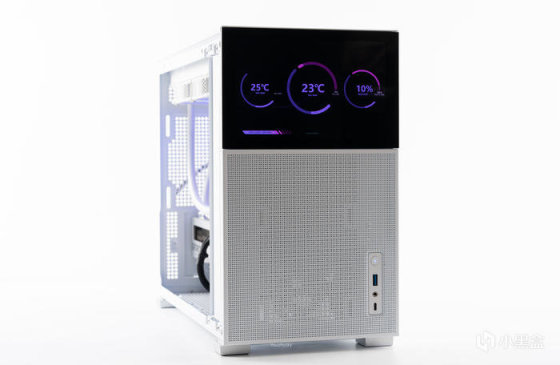

D31的8寸屏幕作为监控屏的话是挺实用的，特别是玩游戏的时候能实时监看到CPU和显卡的负载，对于不想在游戏界面显示实时信息倒是不错的选择，这个界面是乔思伯设计的AIDA64的Sensor Panel，也可以根据自己喜好设置界面，或者自己放壁纸也行

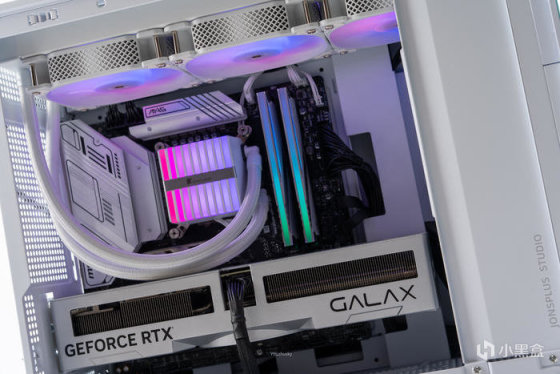

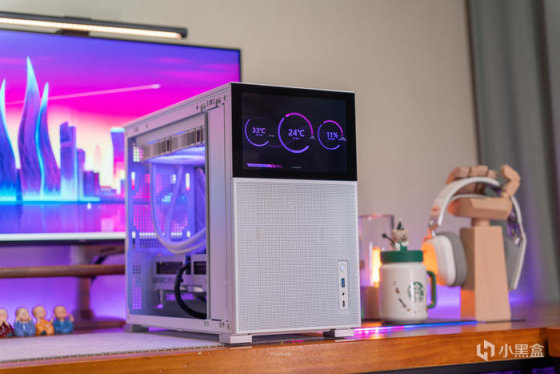

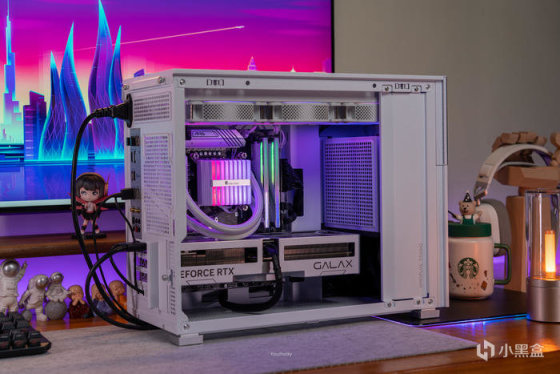

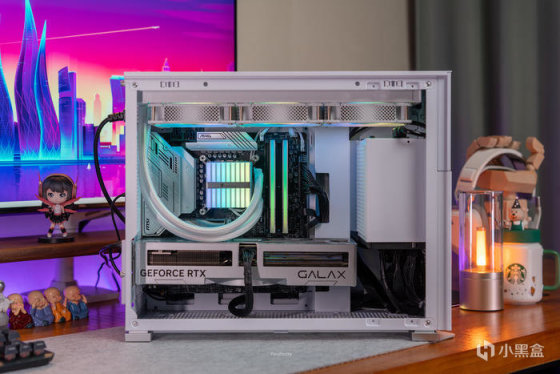

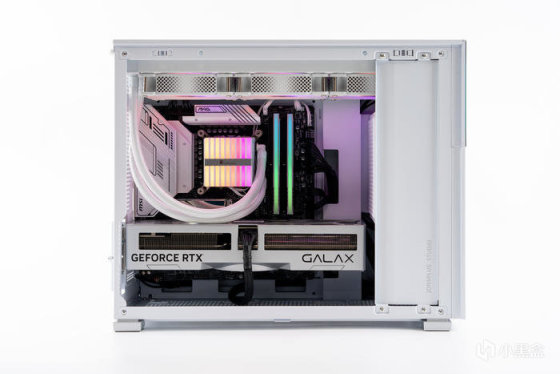

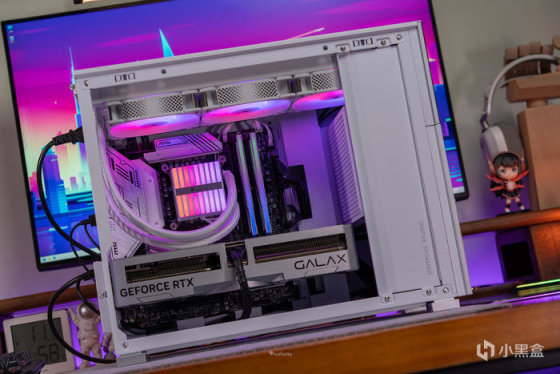

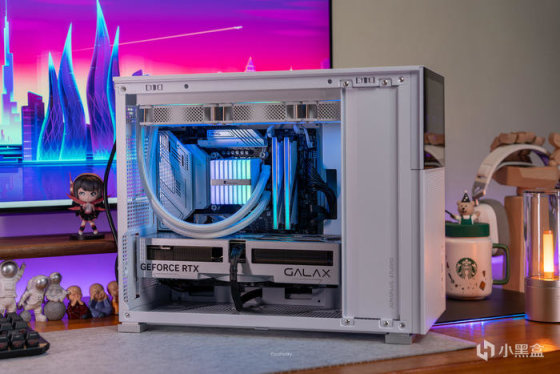

整机的内部，白银色的清淡配置

前面板如果不喜欢小屏幕，也可以在右边关闭屏幕电源，或者用配件盒内的网孔面板替换了，网孔面板和下半部分是一样的设计

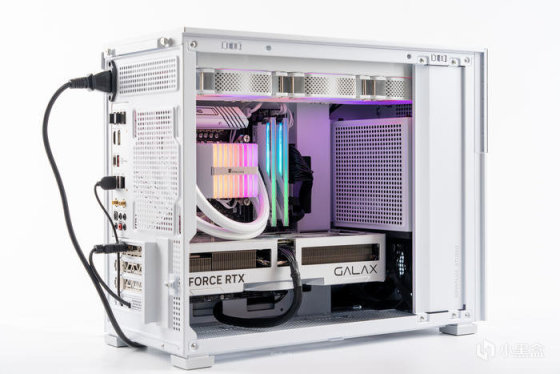

整机的侧视图，电源为前置设计，电源仓可上下移动，方便顶部安装冷排或者单独的风扇

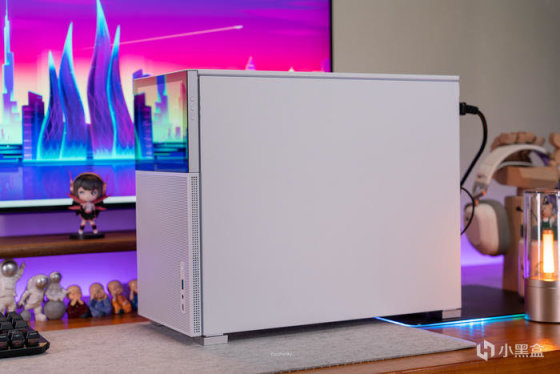

整机的侧视图

整机的尾部，暂时没有安装后置出风口的风扇，因为顶部3把风扇已经有出风了，不过可以考虑底部增加三个风扇进风

整机的背板侧面，屏幕侧边有明暗亮度按钮和电源开关按钮，随时调整屏幕

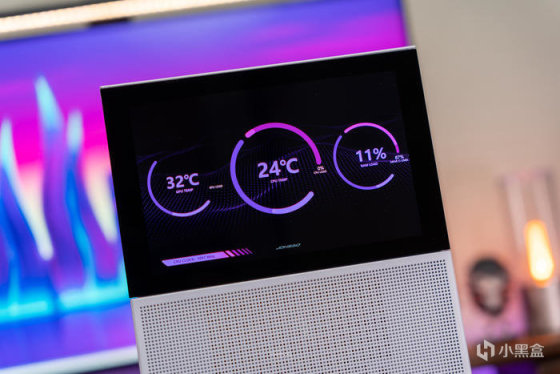

屏幕显示的CPU、显卡、内存占用率和CPU频率

打开前面板底部的网孔面板，可见内部电源仓含有4个高低调节位

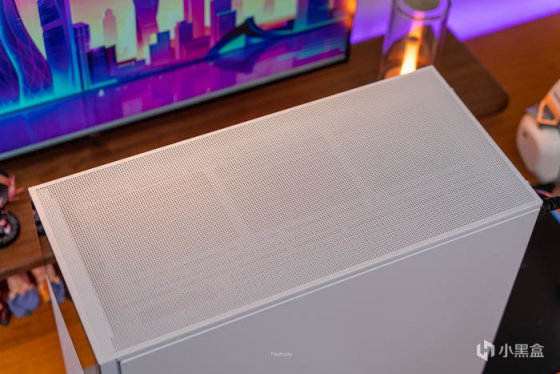

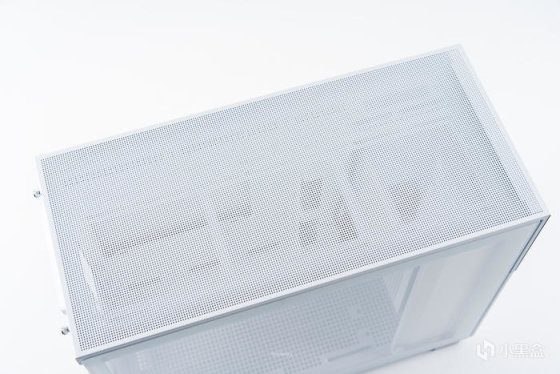

D31的顶部MESH网孔面板，透气效果非常不错，所有网版的开孔都是直径1.35mm，孔距2.1mm，所以盖与不盖基本没啥温度差

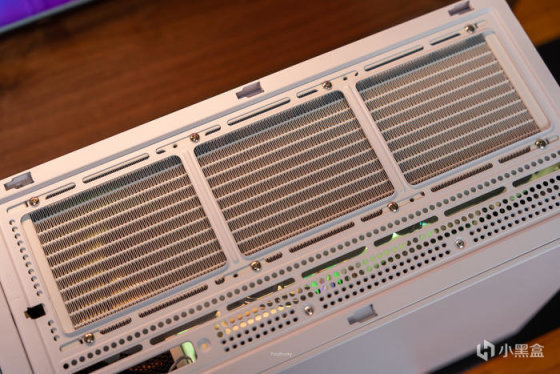

拧松螺丝后推面板取下，可见内部的乔思伯HXW-360一体水冷的冷排

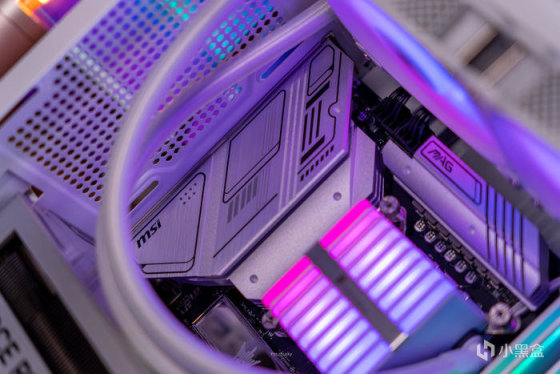

机内的微星 B760M MORTAR WIFI迫击炮主板，两个散热片占据了主板很大一部分面积

MSI的微星徽标，不使用主板内的贴纸也是比较和谐的

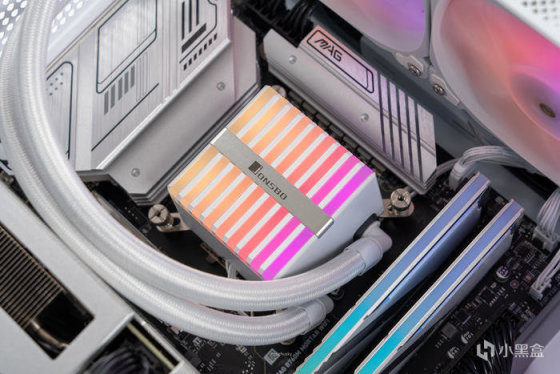

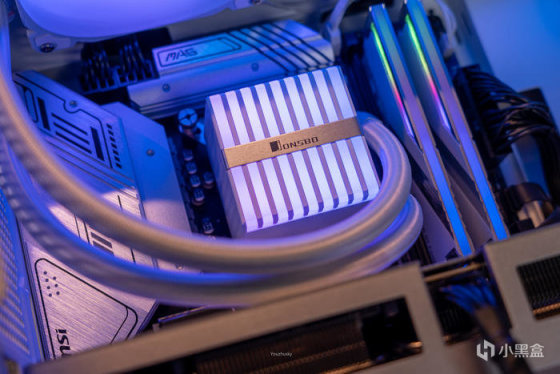

乔思伯HXW-360 幻彩一体水冷，冷头顶部的铝制条形铭牌上一个低调的logo：JONSBO

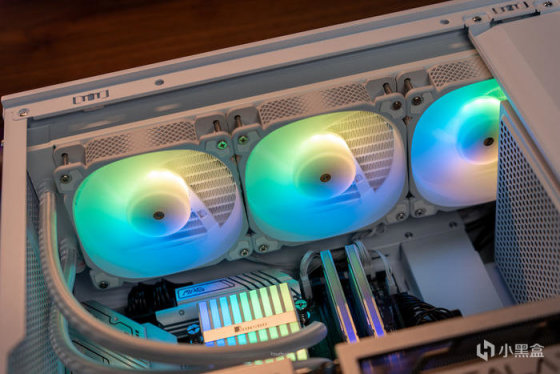

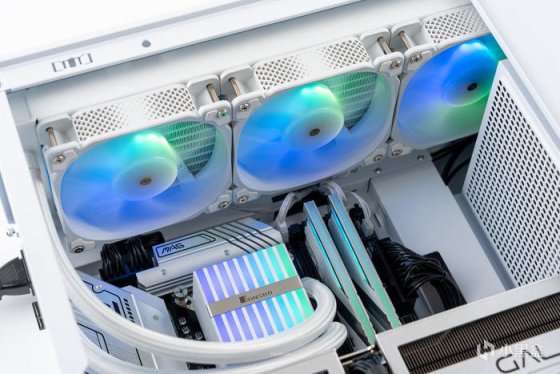

HXW-360一体水冷的风扇设计也是不错，ARGB效果支持主板联动，且这次使用了新设计的轴心铜套和下沉式风扇，冷排扇也有不错的效果增强

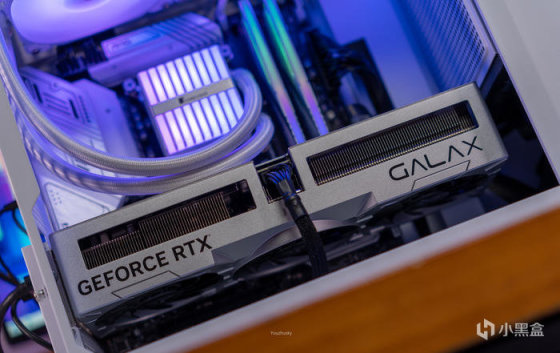

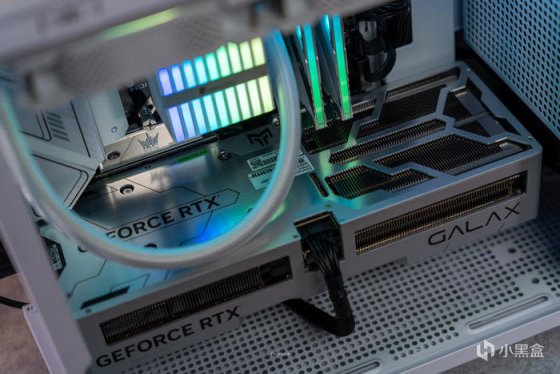

影驰的GEFORCE RTX 4070TI 金属大师 OC 显卡，31CM左右的长度其实还能在D31里兼容全长的电源

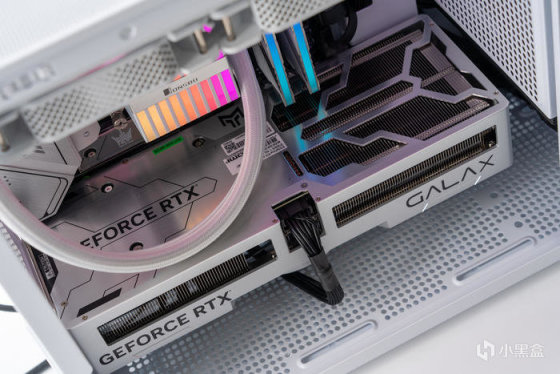

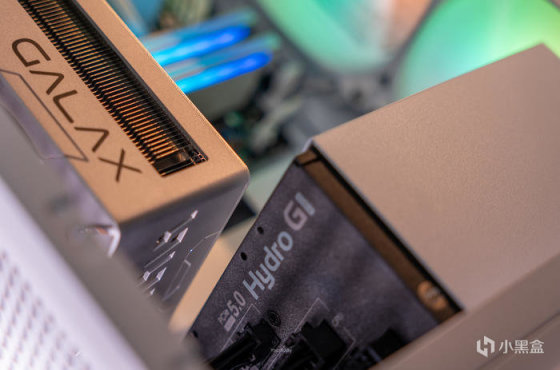

4070TI 金属大师侧面也是非常平整的金属风格，英伟达和影驰两个品牌logo只作了简单的修饰，12VHPWR供电线与全汉Hydro G Pro 850电源只需一根线缆连接

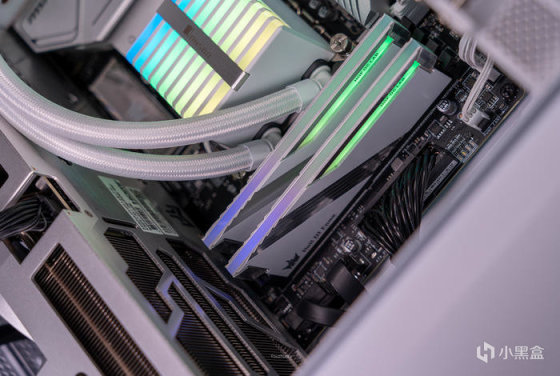

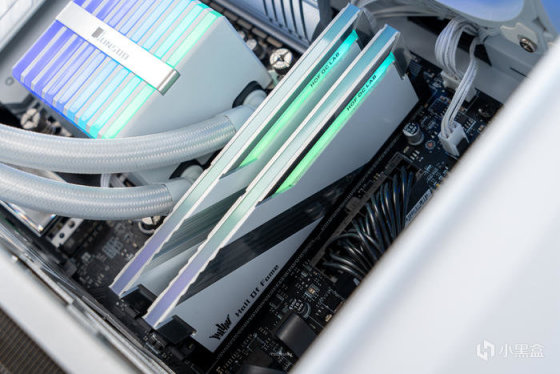

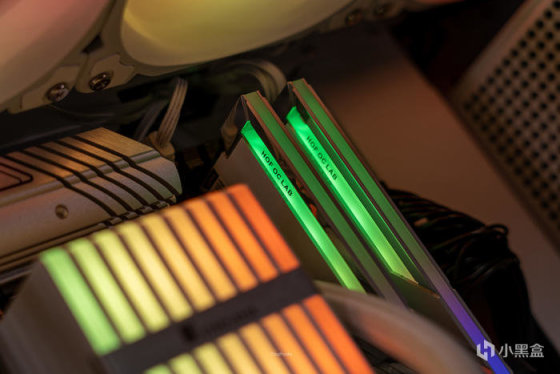

影驰的 HOF OC Lab 名人堂幻迹S 内存顶部与侧边的RGB效果

内存侧边的导光条上的 HOF OC Lab

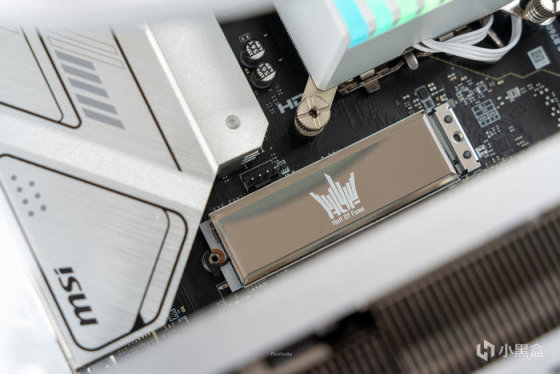

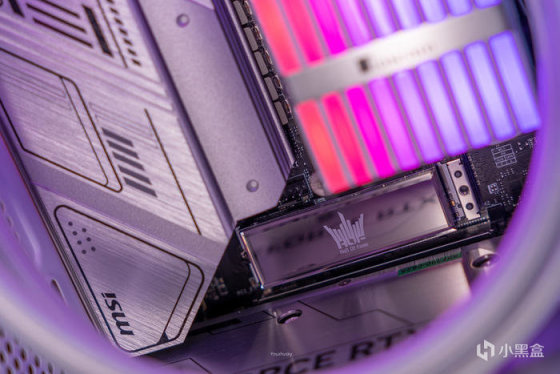

在B760M MORTAR WIFI 迫击炮第一根M.2上的影驰HOF EXTREME 固态硬盘

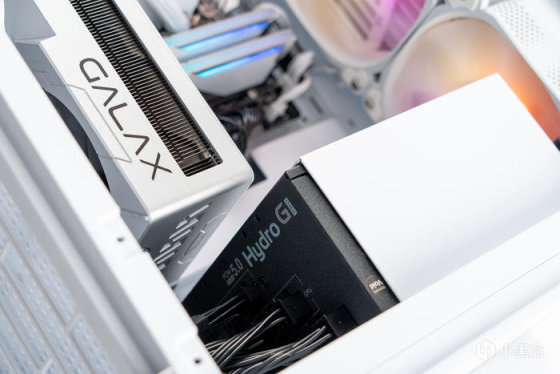

D31上前置挂靠的电源：全汉 Hydro G Pro 850，ATX3.0标准简化了与显卡的连接，一根12VHPWR搞定，同时标准还制定了电源的瞬时峰值负载要求

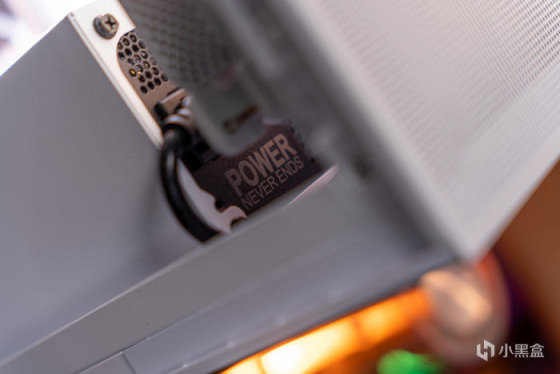

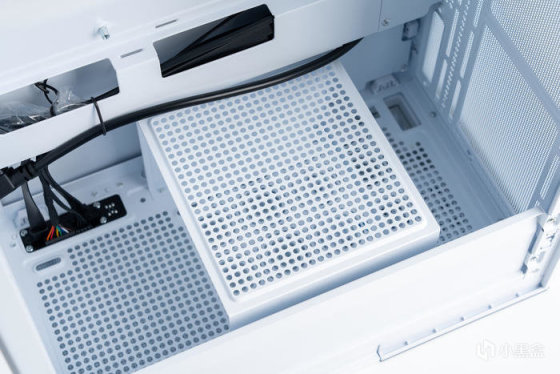

俯视电源仓内的电源出风口标识：POWER NEVER ENDS

整机视图，D31电源仓一侧有一块装饰盖板能较好得遮挡理线，上面还有JONSPLUS STUDIO，意为乔家一物的设计

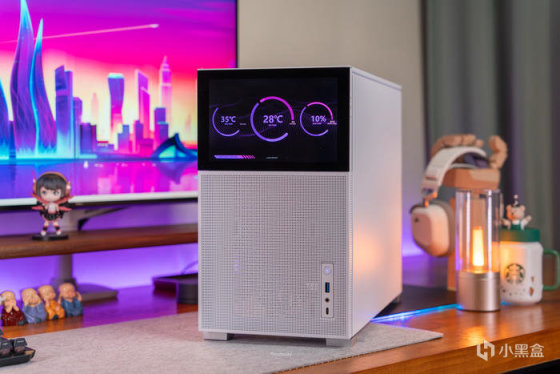

整机前视图

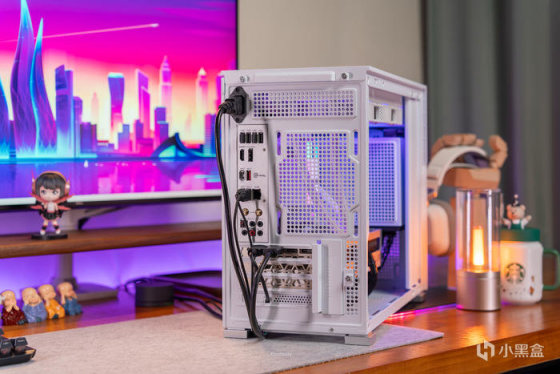

整机后视图

90°钢化玻璃侧板内的配件区域

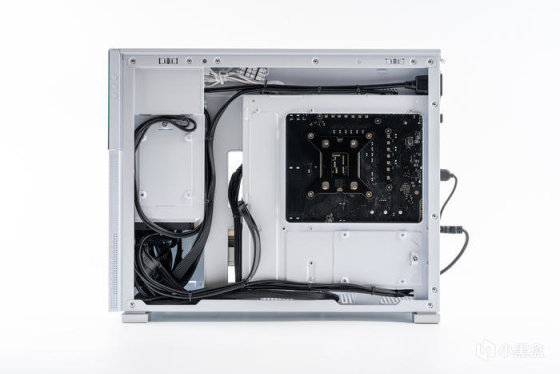

整机背部的理线区域

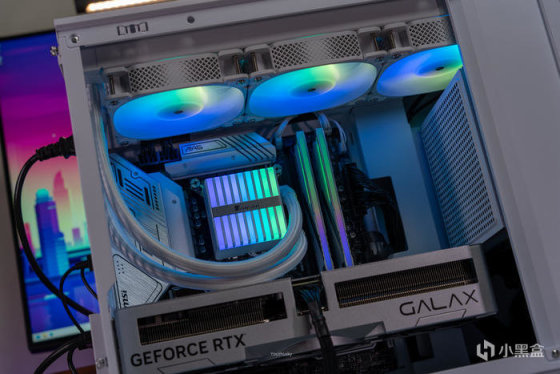

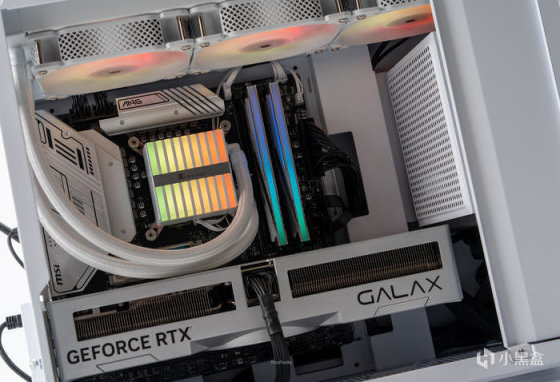

近看内部

B760M迫击炮

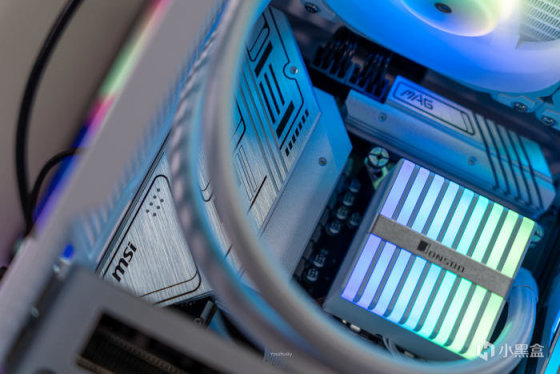

乔思伯HXW-360的幻彩冷头

乔思伯HXW-360的冷排和幻彩风扇

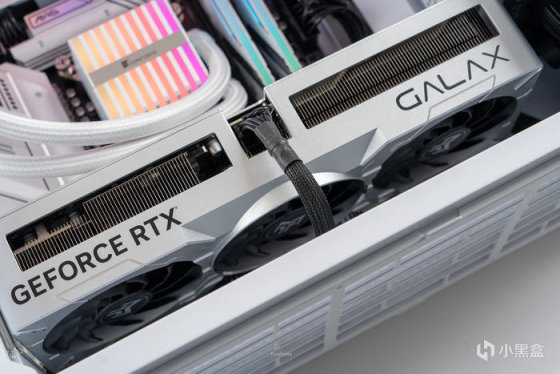

4070TI金属大师OC

HOF OC Lab 名人堂幻迹S 内存

影驰HOF EXTREME 固态硬盘

ATX3.0的全汉电源：Hydro G Pro 850

整机的内部展示

配件解析

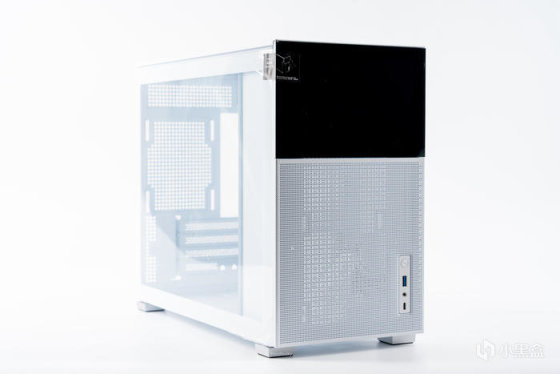

乔思伯松果D31 MESH副屏版白色MATX机箱

小体积大容量的金属MESH散热通透，是对乔思伯的松果D31最好的诠释，尺寸只有31.3L的205x363x452mm的宽高深尺寸，还能兼容360冷排和ATX电源的支持，而显卡尺寸可以兼容到最长40CM，而且对于乔思伯机箱的板材厚度不必担心，因为乔思伯从来不会吝啬其材料量的用度；前面板上半部分集成了一块1280x800的8寸LCD屏幕，可以作为监控信息或者动态壁纸装饰等，可自定义各种自己想要的玩法

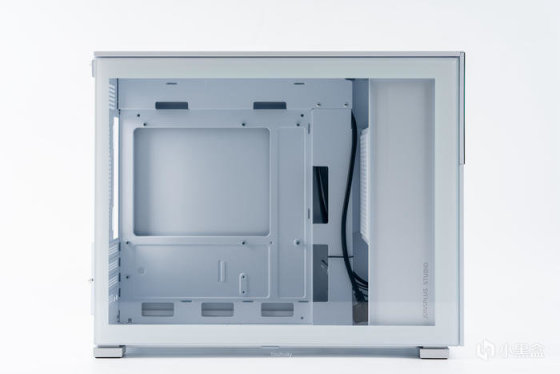

白色款的D31白化很完整，侧面的钢化玻璃四边也是白色的；其冷排顶置与前置电源的常规乔思伯式的布局，兼容360水冷，也能兼容168mm的塔式散热，电源仓位置有一个印有JONSPLUS STUDIO的标志

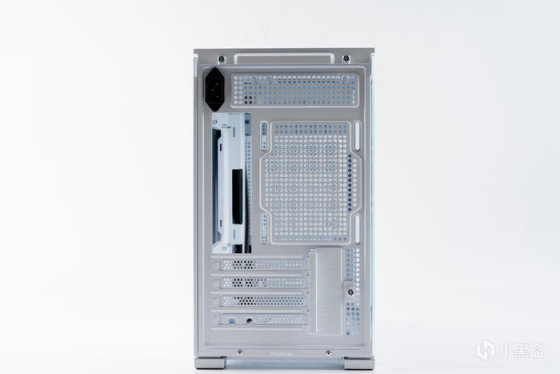

机箱的背面，常规的MATX布局，不过PCI挡板顶部的固定模块带有乔思伯的LOGO，出风口为12cm位，顶部支持标准冷排

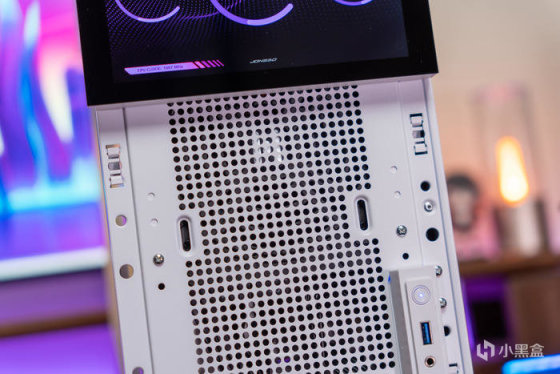

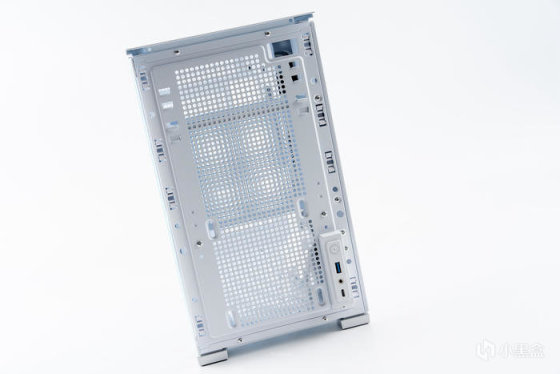

前面板可拆卸副屏，下半部分的MESH网孔面板也可拆卸，前置IO设计了一个type-C和一个USB3.0，中间骨架上可以看到电源支架位置有四档可以方便调节电源的高低用于兼容风扇或者冷排空间

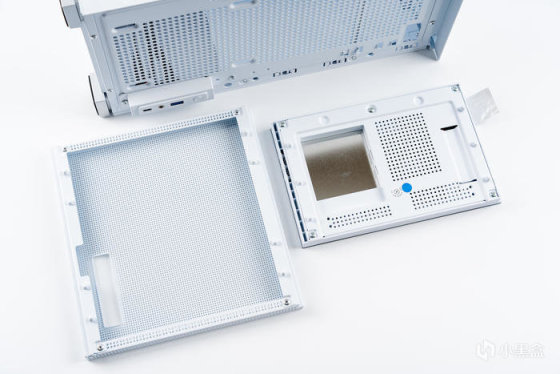

拆下的网孔板和副屏，副屏背后可接type-C线用于供电线，和一个miniHDMI线接驳至尾部显卡连线显示，另外配件盒内还有上半部分的MESH网板用于替换副屏，所有网版的开孔都是直径1.35mm，孔距2.1mm

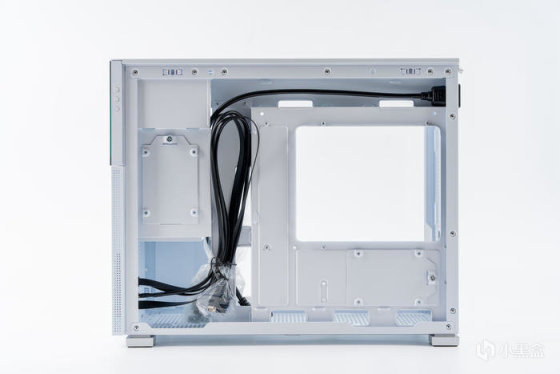

打开背板可以看到机箱走线基本从顶部和中间为主，左边和右边各兼容一个2.5SSD位，电源仓底部还能安装一个3.5HDD

顶部面板依然是MESH网孔，背后两颗螺丝前推固定，整个板材非常平整，加工处理都是对得起价格

向后推开面板可见顶部的冷排架，360冷排兼容外也有设计14CM风扇位，另外靠近前面板处有个长条镂空方便副屏的线缆整理

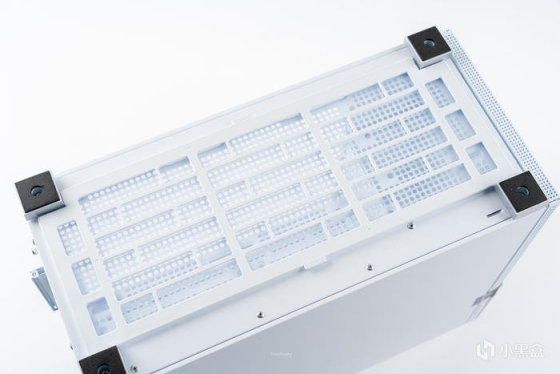

四个银色大脚垫和底部的全长防尘网

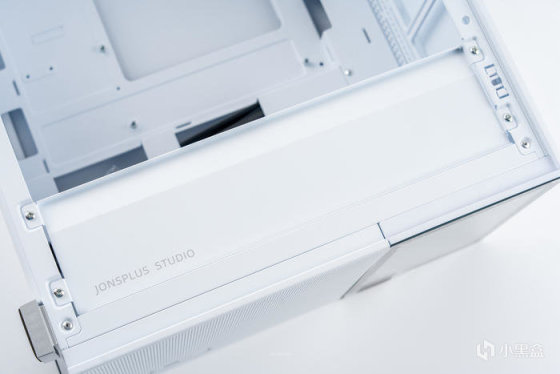

前部电源位一般都有比较多的线缆，为了不让线缆裸露设计了一块四颗螺丝固定的盖板，并印有标识：JONSPLUS STUDIO

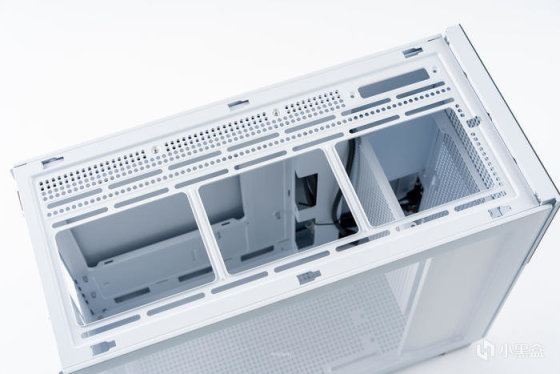

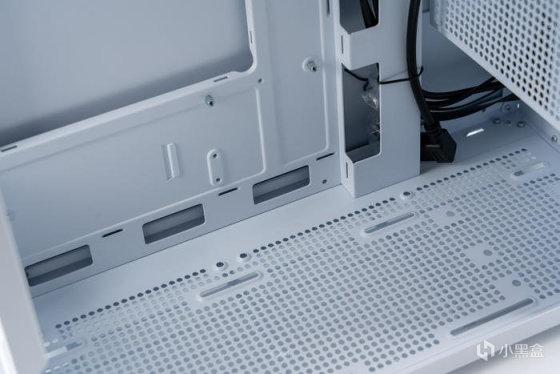

内部看顶部360冷排位和四个镂空的走线孔，双8PCPU供电也是比较容易的

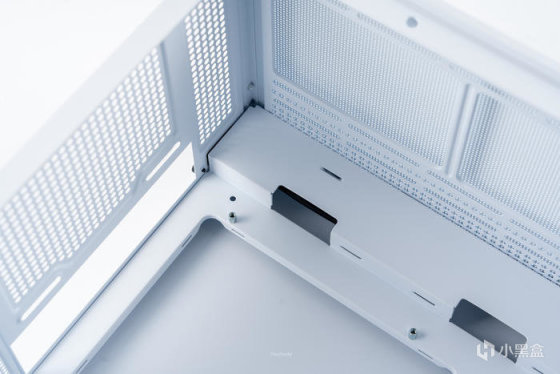

机箱底部也有12CM风扇位

前面板内部的电源安装支架

微星 MAG B760M MORTAR WIFI 迫击炮

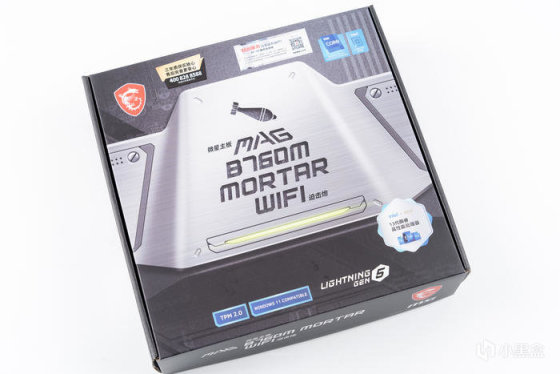

这次使用的主板是微星MAG B760M MORTAR WIFI 迫击炮，包装中间显示了大大的型号标识，左上角则是微星龙盾logo和三年质保800电话，右边则是intel13代和B760芯片组的双蓝标，底部则标识了TPM 2.0和WIN11兼容以及lightning GEN 5

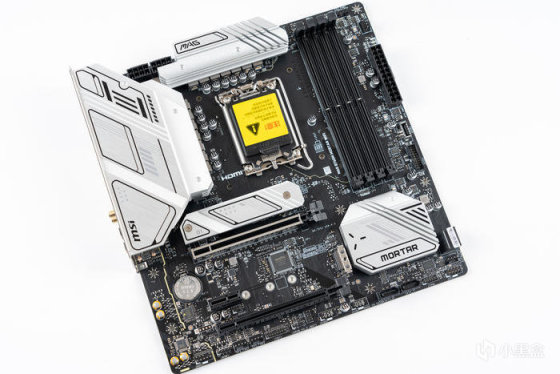

主板的本体，拿在手中感受到非常厚重，铝原色的扩展型散热片让主板黑白双色皆可搭配，另外这代迫击炮又又又增强啦，特别是其12路75A的智能供电（总共12+1+1），再次刷新了“中端主板”的规格，另外还升级了无线到WIFI6E以及支持蓝牙5.3，还有两个高达20 Gbps的lighting20G的USB3.2 GEN2X2，其他像PCIE5.0和更高DDR5内存频率则都是常规升级

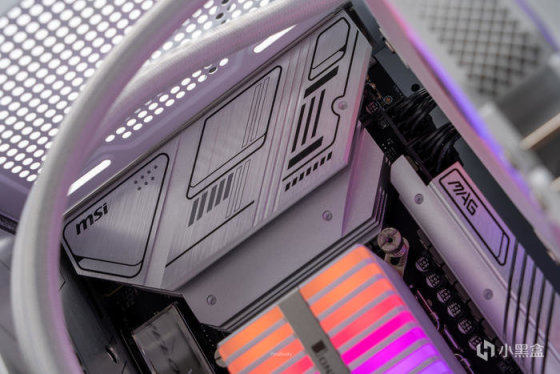

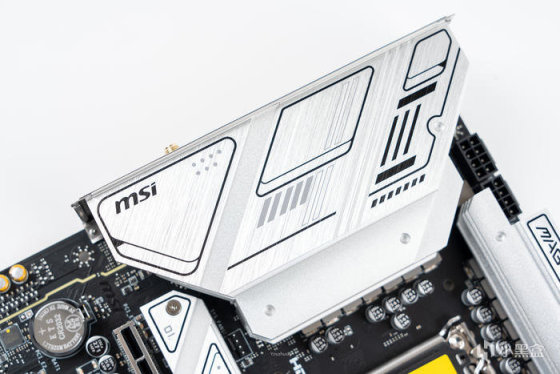

壮硕的扩展型散热片，配合底部的高性能导热垫可以快速散发其强大供电产生的热量，上面的拉丝效果和MSI的点缀可以说简约即是美，附件还有贴纸可装饰

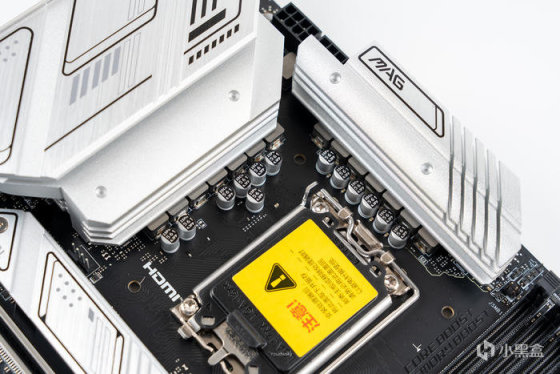

再次刷新规格的供电设计，这代已然来到了12相75A智能供电，12+1+1相总计14路钛金电感，能充分发挥13代处理器的性能潜力，不超频下带个13900KS也是非常轻松的吧

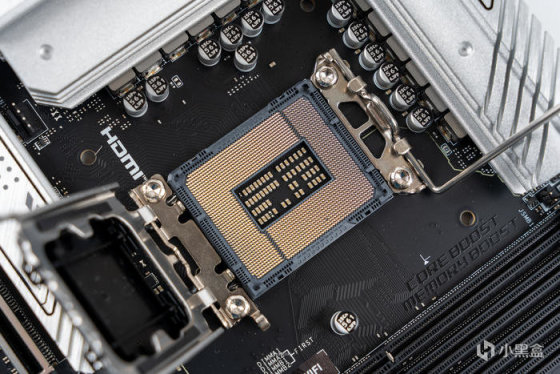

13代的LGA1700 CPU插座，两代下来插槽未更新直接支持也算是个小福利吧，如果有上一代B660的主板则无需更换主板即可升级13代处理器，当然需要扩展性和更高频率内存支持的话还是得B760了

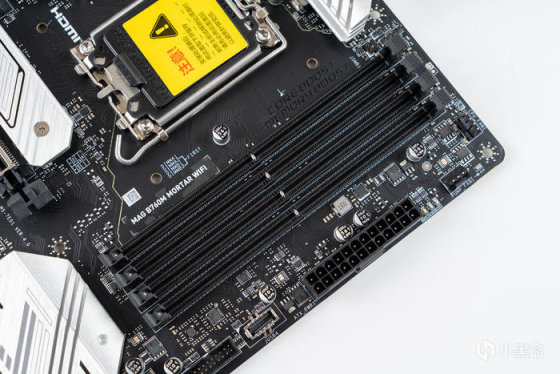

微星的DDR5 内存加速引擎能使B760M迫击炮超频速度支持高达7000+MHz，四条单边卡扣且中间有加固设计，主板背面也能看到SMT贴片工艺提升内存性能

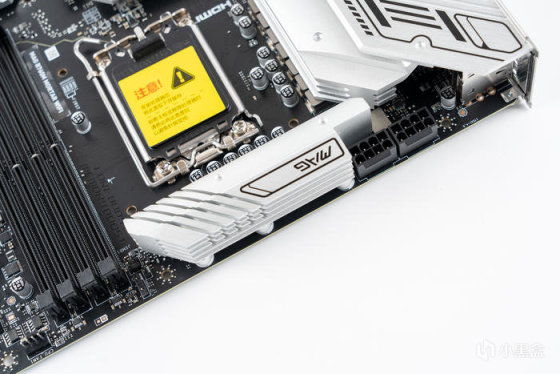

双8P的供电已经成为了迫击炮的标配，毕竟功耗、核心数量都是成正比的，顶部的VRM散热片上依然有个MAG的标识

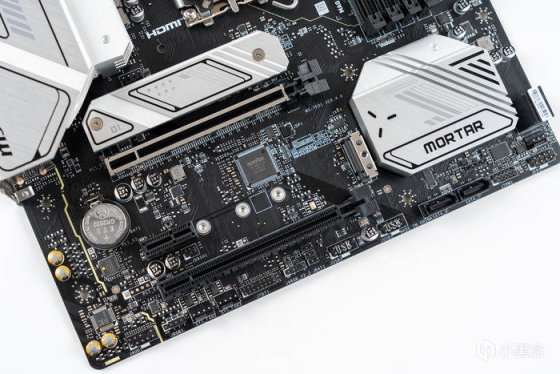

PCIe扩展区域，一条配备钢铁装甲加固的PCIe5.0 X 16，下面是PCIe 3.0 X 1和一条 PCIe 4.0 X 4；两条M.2均支持PCIe4.0 X 4 ，不过只配备了一个M.2冰霜铠甲；左边是声卡部分，右边则是拉丝铝合金设计的B760芯片组散热

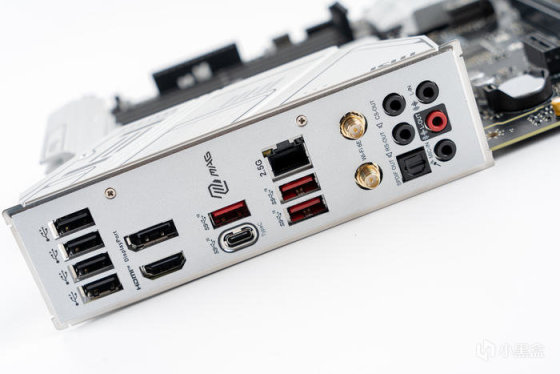

一体式IO护盾背板，从左至右依次提供了如下接口：4个USB2.0、集显DP和HDMI口、1个20Gbps的USB3.2 GEN 2X2 Type-C口、3个10Gbps的USB3.2 GEN2 Type-A口、2.5G有线接口、WIFI6E接口以及7.1声道音频接口

影驰 GeForce RTX 4070Ti 金属大师 OC 12GB

显卡使用的是影驰4070TI金属大师OC，RTX 4070 Ti使用AD104核心，60组SM单元，CUDA Cores数量7680个，L2缓存49152KB，晶体管数量为358亿个，显存是12GB、192bit、21Gbps速度、504GB/s带宽的GDDR6X显存，而这款RTX 4070TI金属大师OC则是2310Mhz的基础频率，2655Mhz的加速频率，以及285W TGP、MAX320W

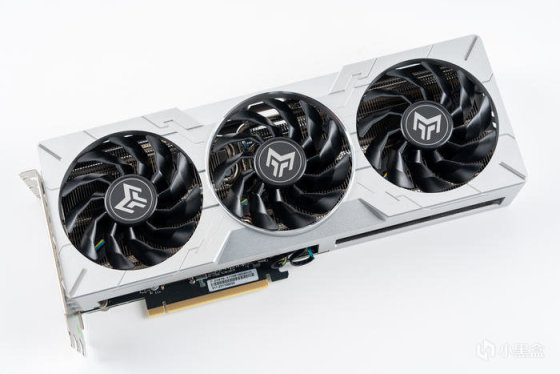

显卡的本体，这次的4070TI金属大师虽然还是全金属的设计，但是一改曾经圆润的边框，变成棱角分明的长方体风格，而其尺寸为三槽不到：311*125*60mm(不含挡板)，323*140*63mm(含挡板)，眼下40系显卡中应该也是非常小的尺寸了，这款寒光星δ散热系统终于不再是40系统一的600W超大规格了，毕竟4070TI的发热没有4090和4080来得夸张

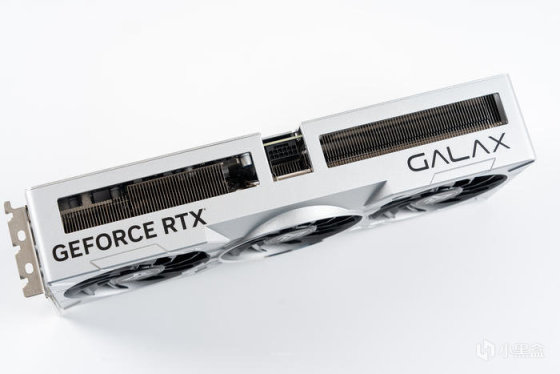

三槽挡板（三槽厚度63mm）没有全占顶部还留了一丢丢只有60mm的厚度，顶部平整的设计，中间两个长方形的镂空出风散热，左边GEFORCE RTX，右边GALAX的影驰logo

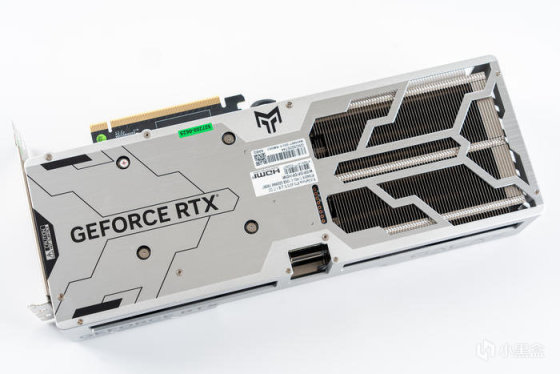

显卡的背板为全金属的设计，PCB也是非常短，所以右边用于散热的镂空特别多

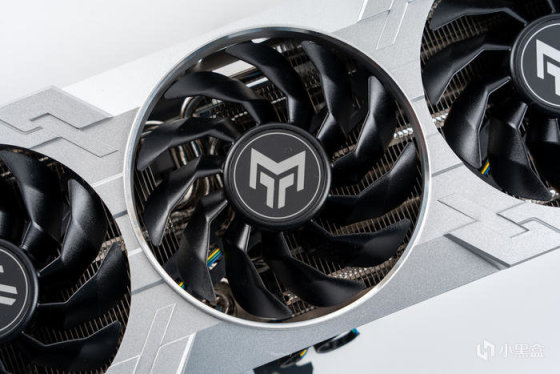

整个显卡散热器仅有的三个圆形非直线条修饰，3个102mm超大净霜风扇，三折扇叶设计提供更强风力和更大风量

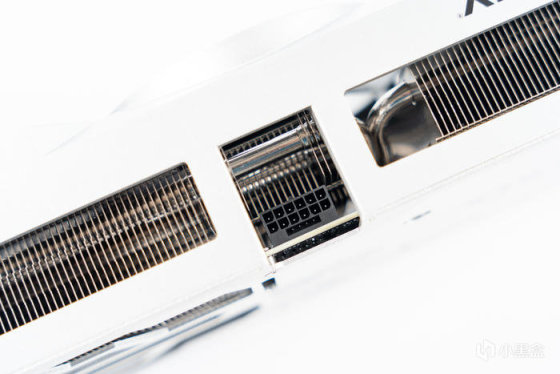

显卡顶部中间的是12VHPWR接口，4070TI金属大师OC的TGP设计为285W（MAX320W）

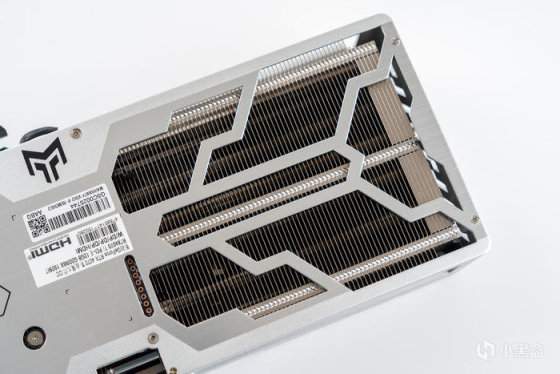

显卡集成度非常高所以PCB比较短，显卡有接近一半是镂空散热，散热鳍片非常工整，背板做了金属大师METALTOP的logo造型

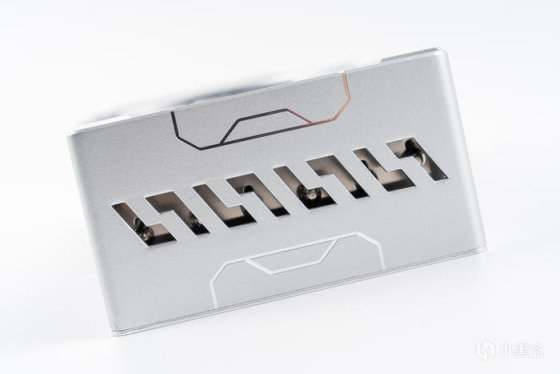

显卡尾端的直方造型和装饰，以及依稀可见内部的鳍片和热管

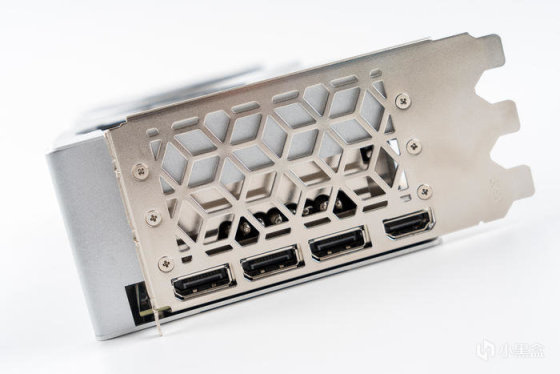

显卡的输出接口依然是标准的3DP1.4A+1HDMI2.1

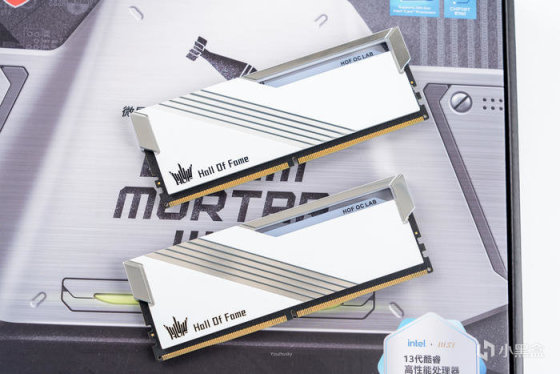

影驰 HOF OC Lab名人堂幻迹S RGB D5-5800 C38 16Gx2套条

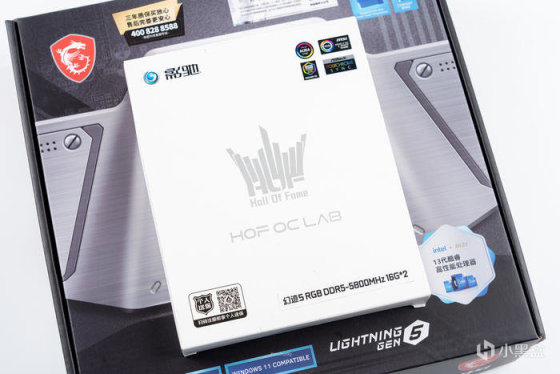

内存采用的是影驰的幻迹S，白色内存正好配白色主题，同时内存支持个人送保和终身保固

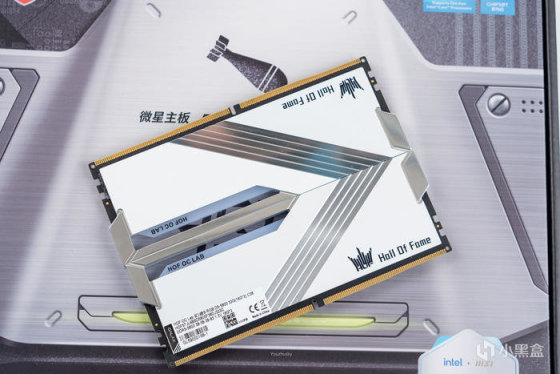

HOF OC LAB的幻迹S系列DDR5采用三星颗粒，为 DDR5-5800 32GB(16G×2)套装，时序38-38-38-83，电压为1.3V

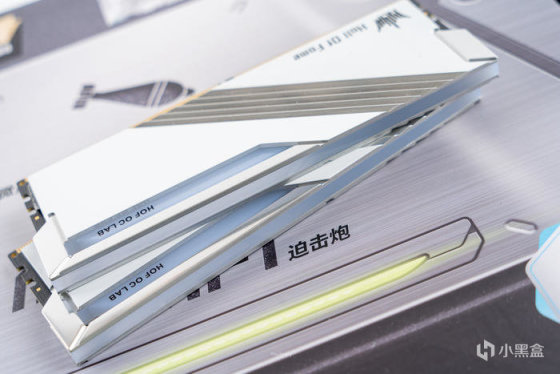

HOF OC LAB的第二代极光S散热器，可控RGB灯效，以电泳白+多道斜切高光工艺

幻迹S顶部的RGB导光条，内部8颗高亮LED灯珠，支持主板联动ARGB效果

影驰名人堂 HOF EXTREME 1TB SSD

固态硬盘是HOF EXTREME系列的1TB SSD，这款固态采用的是八通道群联E18主控加TLC颗粒，五年质保并且影驰名人堂支持个人送保，1TB保修范围为700TBW

这款SSD连续读写性能1TB可达7000/5500MB/S，而2TB款最高可达7000/6850MB/S

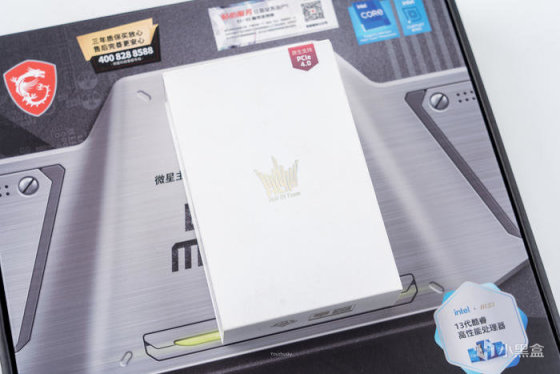

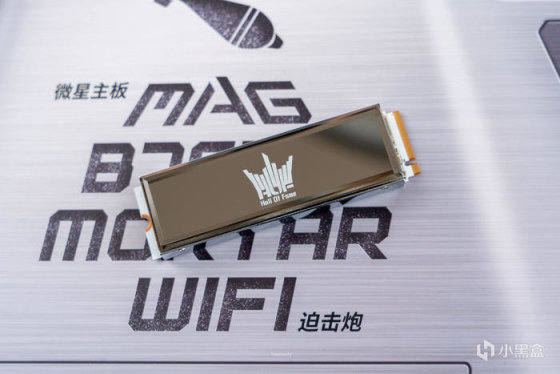

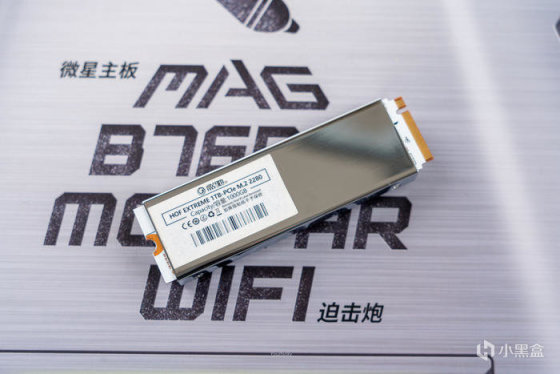

银色冰镜散热器配合影驰名人堂专属白色PCB使得HOF EXTREME SSD 非常适合白色主题，镜面个人感觉是效果比较亮眼的设计

全汉（FSP） Hydro G Pro 850 ATX3.0金牌850W全模组电源

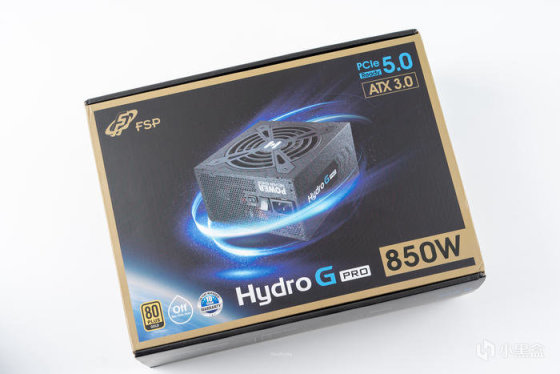

40系显卡全部采用12HPWR接口，所以最好能选择符合ATX3.0规范的电源，需要能承受相当于2倍电源额定功率的瞬间峰值功耗，这次使用的是十年质保的全汉Hydro G Pro 850 ，支持PCIe5.0和ATX3.0。包装上基本都标注了本款电源的型号及特点

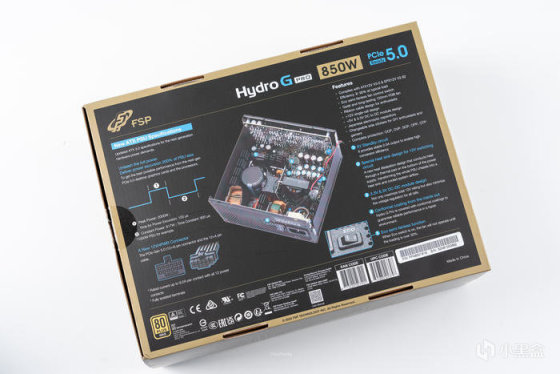

包装背面介绍了Hydro G Pro 850W的特点，包括ATX3.0认证和峰值功耗、12VHPWR接口信息、全日系电解电容和固态电容、LLC谐振设计、DC-DC和120mm静音FDB风扇、全模组接口和多重保护电路，还有ECO风扇风扇停转功能

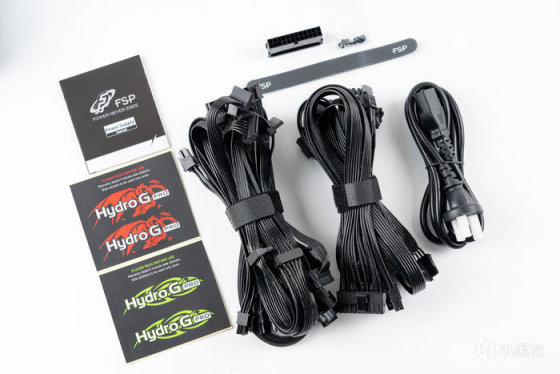

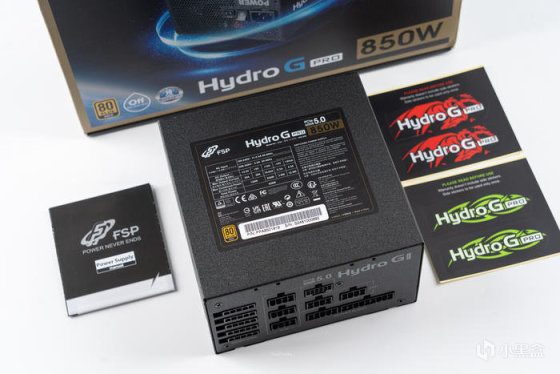

除电源外，还有贴纸和魔术扎带、测试用24P短接器、全黑扁线设计也是比较容易走线的材质

电源的本体采用火山岩质感烤漆机身防刮耐震防潮设计，铭牌上标注了各种安规认证和80PLUS金牌，以及单路12V和其他各电路的额定电流

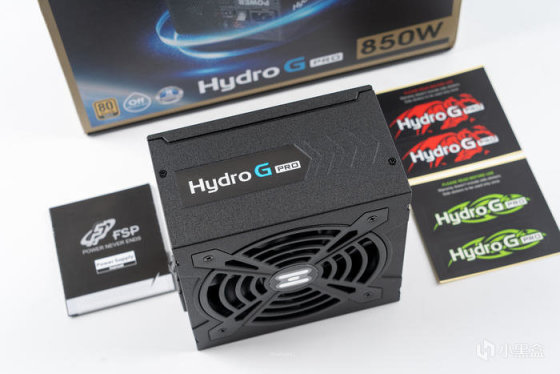

电源的进风口，使用的120mm智能温控FD液态轴承风扇，并支持ECO模式打开达到30%负载以下风扇停转

风扇侧面是该款电源属于全汉Hydro G PRO系列，该系列还采用防潮设计使得电源达到90%的空气湿度下仍能正常工作

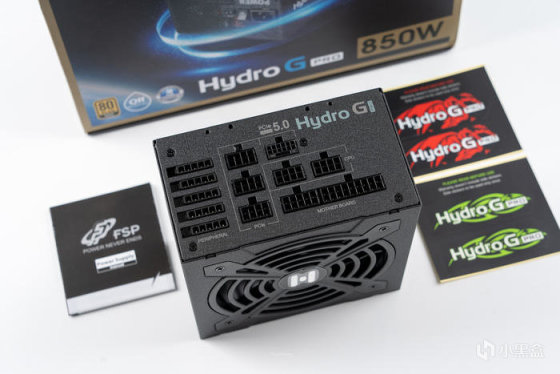

电源背面是全模组的接口设计，顶部标注的12VHPWR接口则是新型ATX3.0的PCIe5.0 Ready接口，此外，电源标配了5组PATA接口和3组PCIe接口、2组CPU接口和一对24P接口，涵盖了目前主流的单路CPU单卡平台

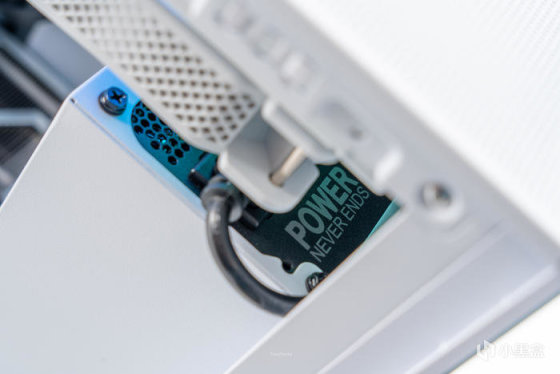

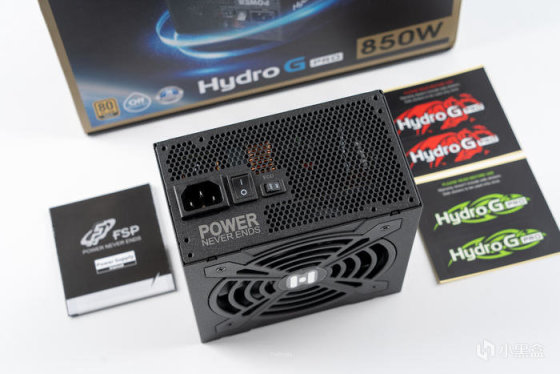

电源的出风口上有全汉的Slogan：Power Never Ends，电源开关右侧的出风口中间位置则是电源风扇停转的ECO开关，ON打开则为开启30%内风扇停转

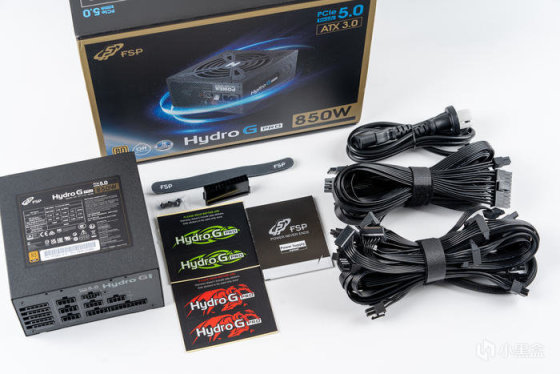

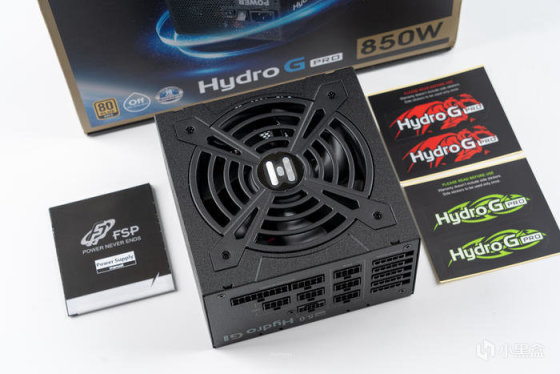

电源的全家福

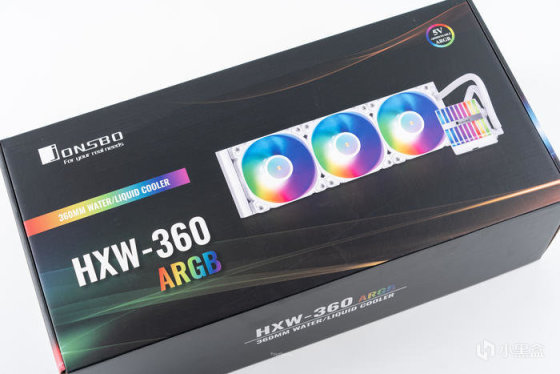

乔思伯(JONSBO) HXW-360 白色款幻彩高性能一体式水冷

既然使用了乔思伯的白色D31，顺便就使用了乔思伯自家的HXW-360 ARGB一体式水冷白色款，这样能获得更好的整体性，另外其实乔思伯家的一体水冷其实性价比还是非常高的，散热性能也属于中上水平

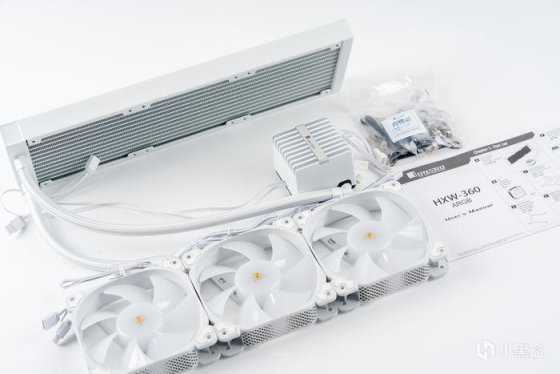

乔思伯HXW-360水冷的全家福，标配了1g装德国暴力熊（Thermal Grizzly）Hydronaut硅脂

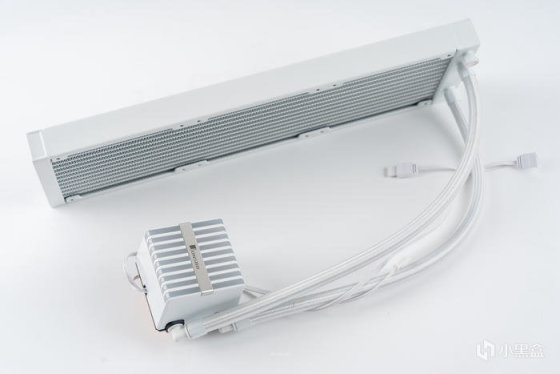

HXW-360水冷的本体，采用高压紧固接口及用多层蜜蜂技术的EPDM+IIR高密度水管

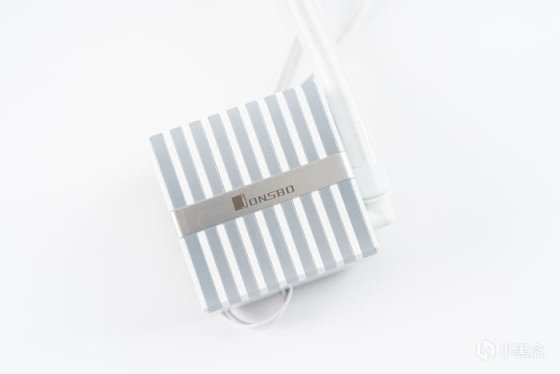

HXW-360一体水冷的铝制条形铭牌，使用了格栅造型和内部幻彩冷头

全贴合的水道底座，采用8级绕组内芯的2500rpm水泵

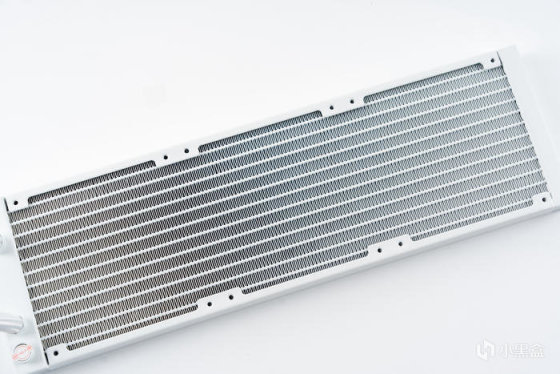

冷排虽然是27mm厚度，但内部为20mm增强水道设计

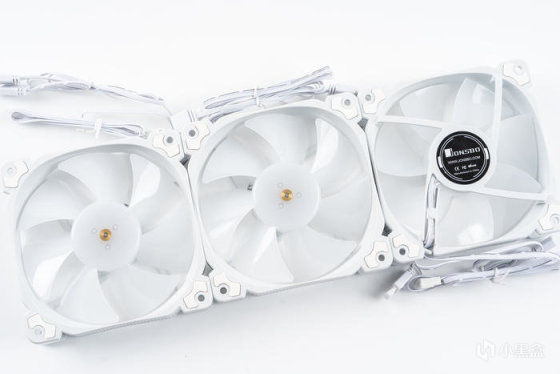

水冷风扇采用1800RPM 轴心铜套加持、Hydraulic轴承的下沉式风扇，能获得更大的扇叶面积和更贴合水道

整机测试

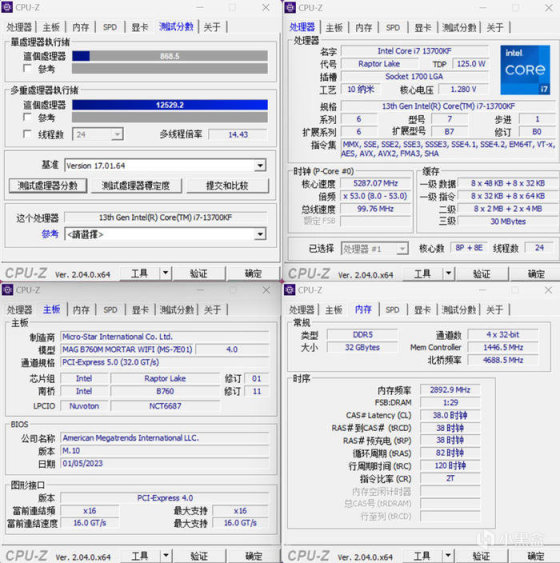

CPUZ 测试i7 13700KF的单核868.5分，多核12529.2分

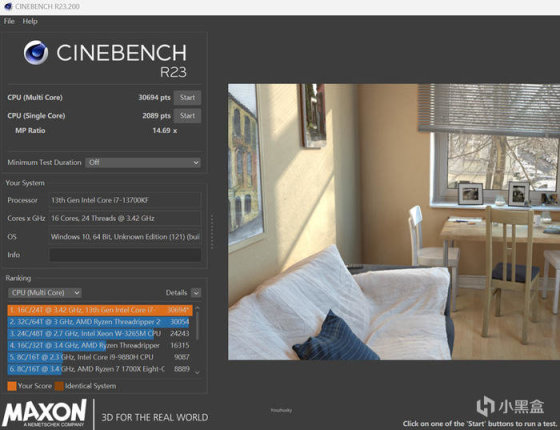

CineBench R23 测试成绩单核 2089，多核30694

其余的测试成绩因为图片数量限制已经无法展示，仅标注结果如下:
CineBench R20 测试成绩单核 796，多核11614
GeekBench5 测试单核2108，多核20042
设置了XMP情况下测试影驰 HOF OC Lab名人堂幻迹S RGB D5-5800内存的带宽读取90GB/S、写入80GB/S、拷贝82GB/S，延迟73.8ns
名人堂 HOF EXTREME 1TB SSD的测试成绩与标称的基本一致
整机测试PCMARK10的办公应用及数位内容创作得分9651
鲁大师综合性能得分 255万
GEFORCE RTX 4070TI 金属大师 OC 的 GPU-Z 信息
FurMark测试中显卡甜甜圈烤机10分钟后GPU核心61.9度、热点72.7度、显存50°，而转速只有仅仅32%的1200转左右，显卡功耗则已经达到了280W，还是非常静音和凉快的
单烤FPU测试中CPU基本在87度左右，功耗在270W左右，频率为8个P核5.3Ghz和8个E核4.2Ghz，HXW-360在1700转下压制13700KF还是可以的
3DMARK 中的 CPU PROFILE 测试得分
3D MARK SPEED WAY 测试显卡成绩 5443
3D MARK PORT ROYAL 光线追踪测试成绩 14176
3D MARK TIME SPY EXTREME 测试成绩 10820
3D MARK TIME SPY 测试成绩 22108
3D MARK FIRE STRIKE ULTRA 测试成绩 13878
3D MARK FIRE STRIKE EXTREME 测试成绩 26389
3D MARK FIRE STRIKE 测试成绩 44957
古墓丽影·暗影在4K分辨率开启DLSS和最高光线追踪下测试平均97FPS
地平线5在4K的极端特效下测试平均102FPS
荒野大镖客2在4K分辨率的最高特效下并开启自动DLSS测试平均113FPS
刺客信条·英灵殿在4K分辨率的极高画质下测试平均79FPS
FAR CRY 6在4K的极端特效下测试平均85FPS
战争机器5在4K分辨率超高特效下测试平均84.9FPS
2077在4K分辨率超级光线追踪特效下测试平均89.6FPS，这次2077更新DLSS3之后FPS提升非常巨大
