一、前言
intel最新的B760主板也发布了，相比较于B660主板，全新的B760主板在PCIe4.0通道数方面提升巨大，这样可以拓展更多的接口了。极致一些的，可以多上一个4.0的M2插槽，或者通过芯片转出更多的SATA接口，也是没啥问题的。
仔细研究架构，全新的13代处理器上，除了之前的DP、HDMI视频输出接口之外，还多了一个eDP视频输出接口，这个就很有意思了。现如今，带屏幕的机箱越来越多，想要既不占用独立显卡的视频输出接口，又能让机箱上的屏幕可以完美显示，或许这个eDP接口，可以做点内容。
这个时候，我们的“妖板大师”华擎坐不住了，不仅推出了多块标配eDP接口的主板，还推出了一块屏幕配件，就是eDP接口的，装机的时候可以直接扔机箱里，除了可以当做副屏干活之外，还可以显示各种硬件参数，随时随地掌握主机的各项参数数据。
这次intel的B760主板发布，华擎顺势推出了几款B760主板，其中最有意思的，就是这块华擎B760M PG SONIC索尼克联名款主板。
二、华擎B760M PG SONIC索尼克联名款主板 开箱
▼蘑菇拿到主板的时间比较早，包装盒还没有，只有简单的防静电袋。

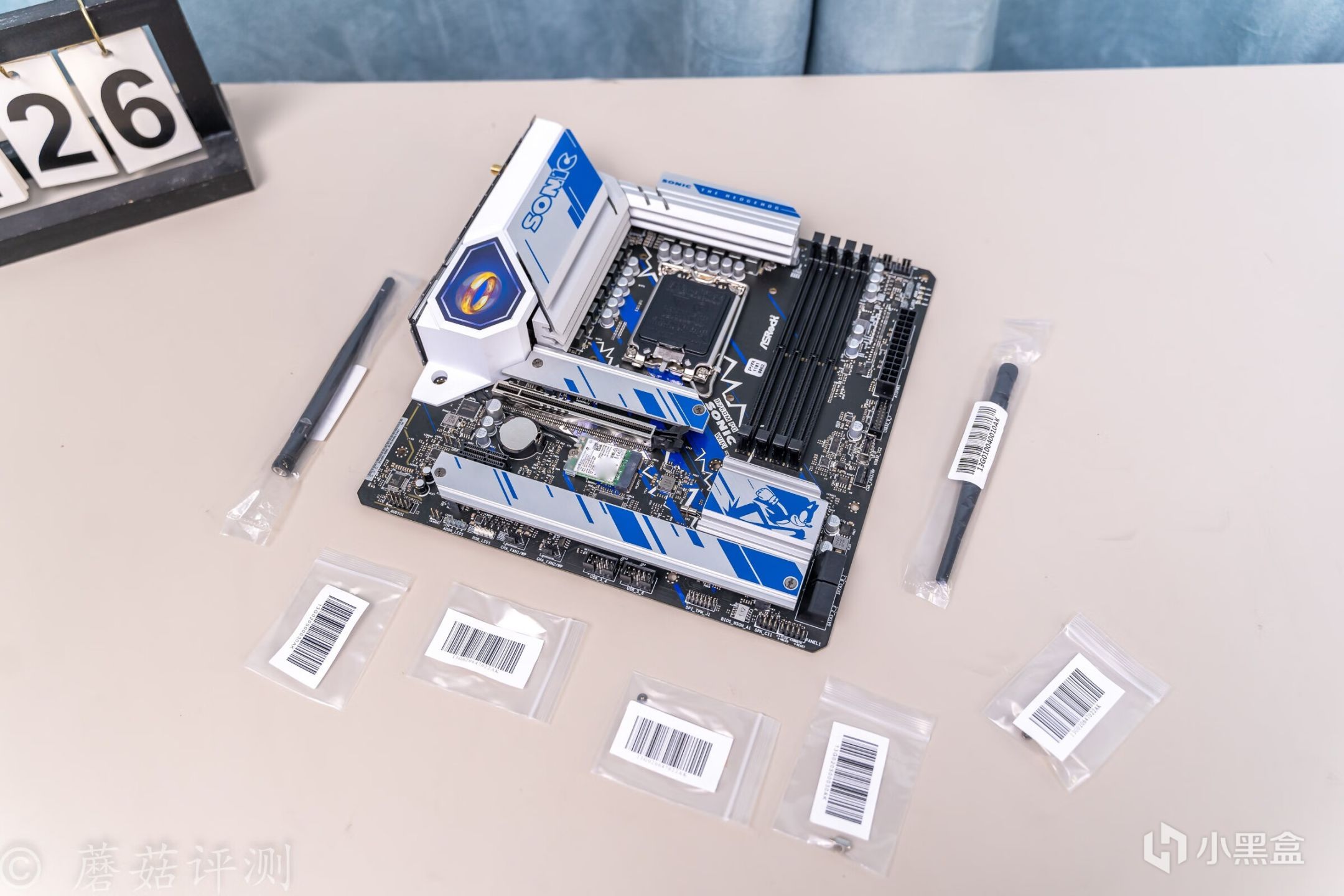

▼配件方面，有多颗M2固定螺丝，还有两个WIFI天线，正式发售之后，应该还会有几根SATA线。
三、华擎B760M PG SONIC索尼克联名款主板 外观

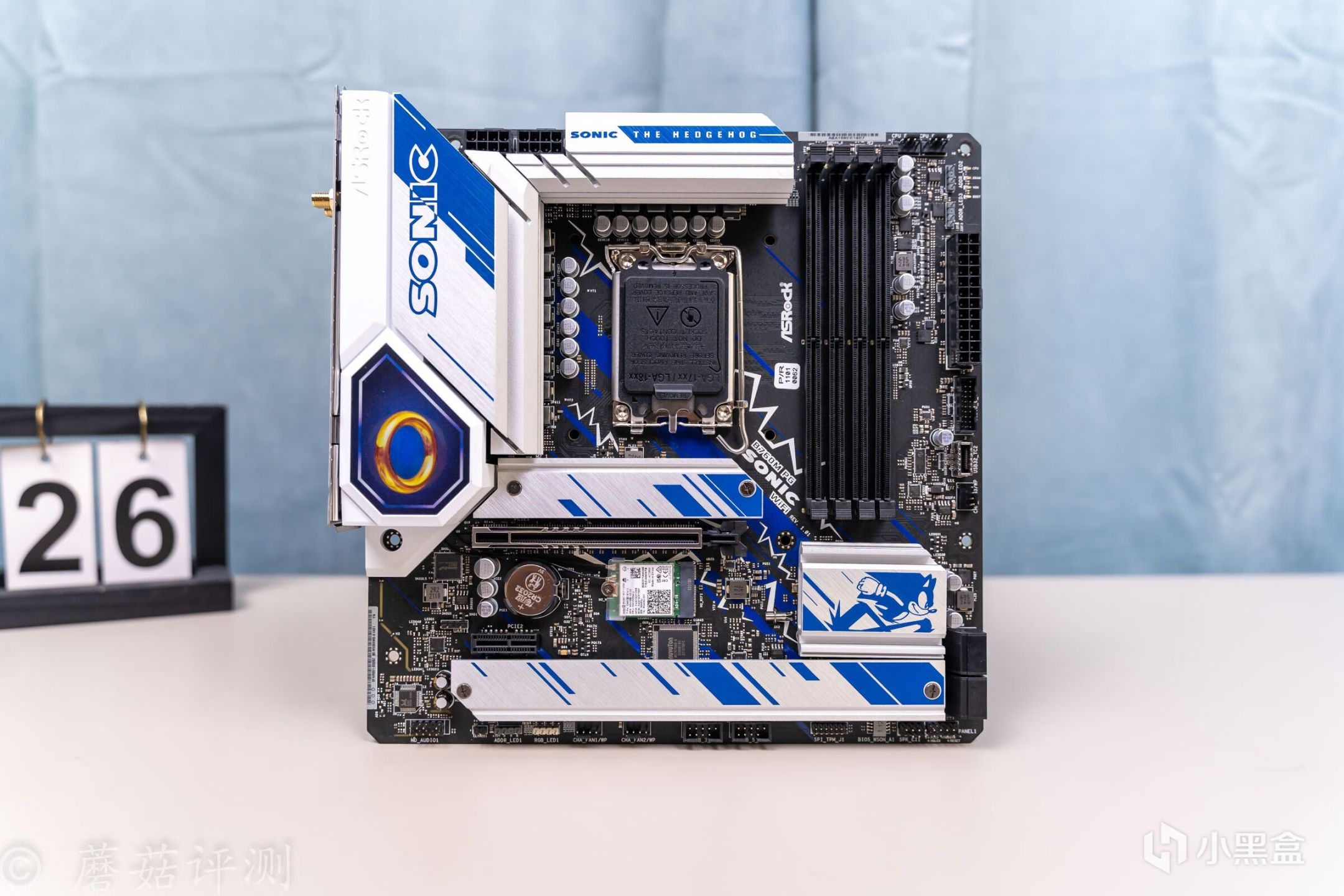

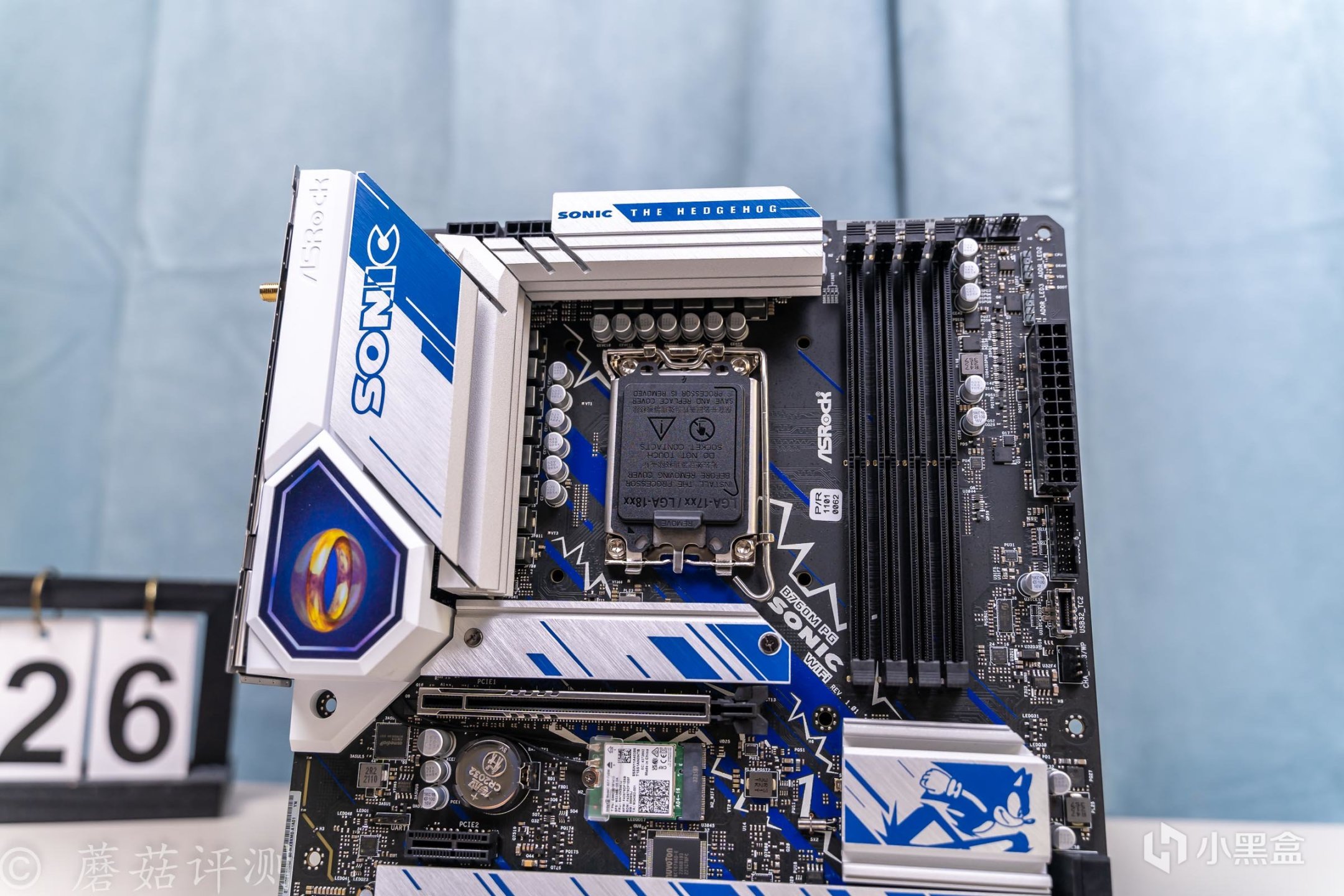

▼主板的外观非常漂亮，正面覆盖有大量蓝白配色的金属件，而蓝色就是索尼克的标志性配色。

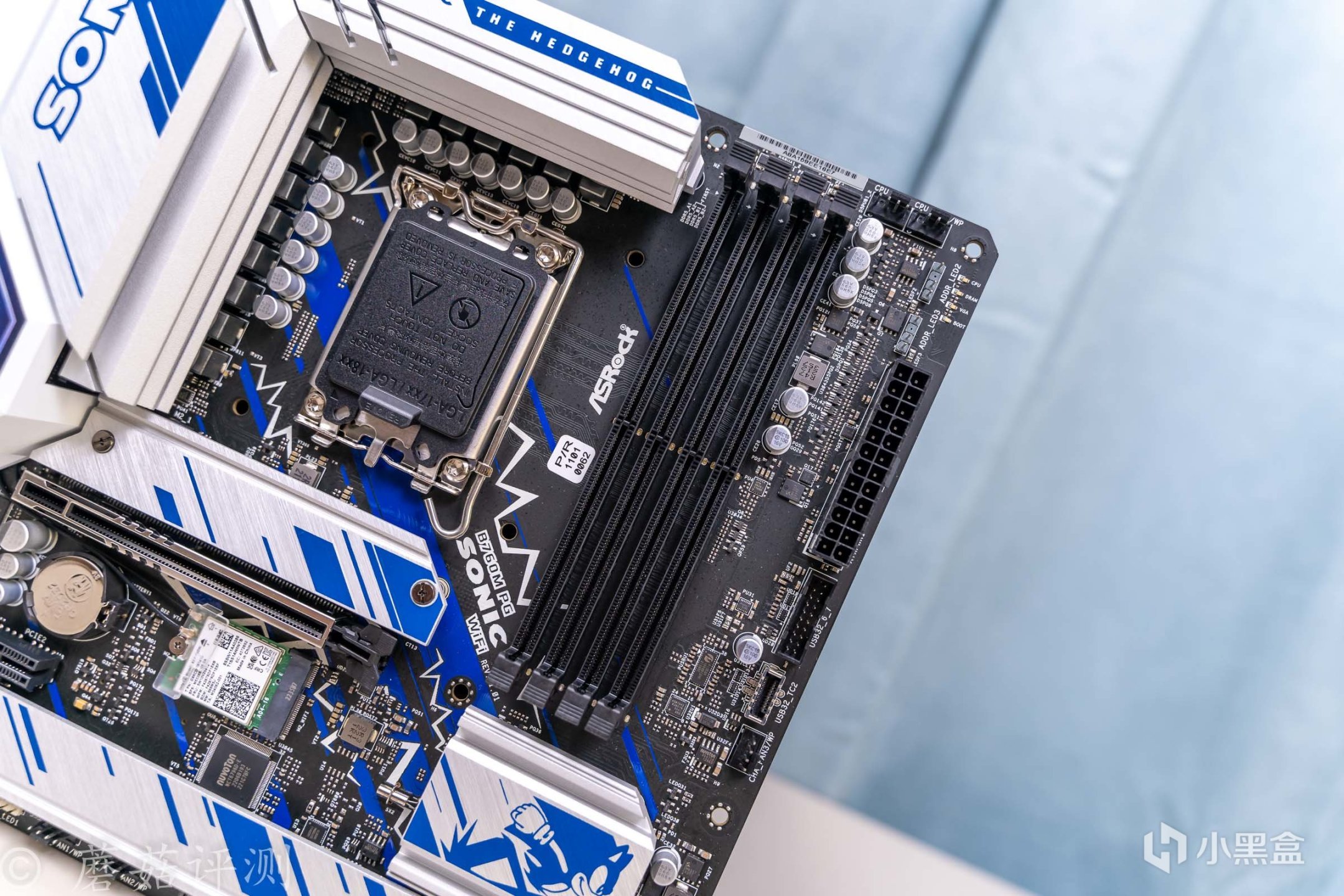

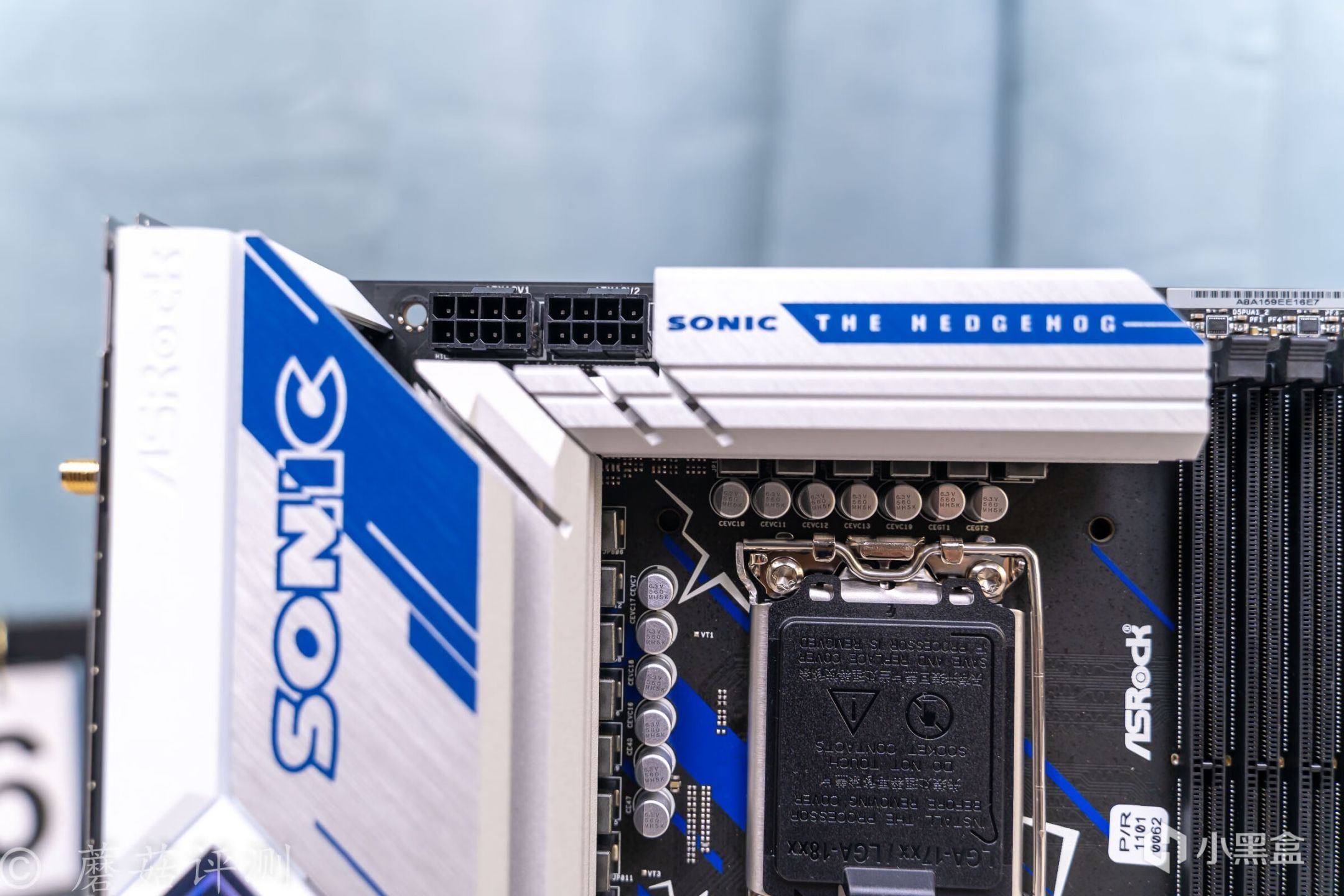

▼主板的供电规格非常给力，左侧和上侧均有密密麻麻的电感、电容。供电电路部分，左侧和上侧均覆盖有金属辅助散热件，辅助供电模组的散热。

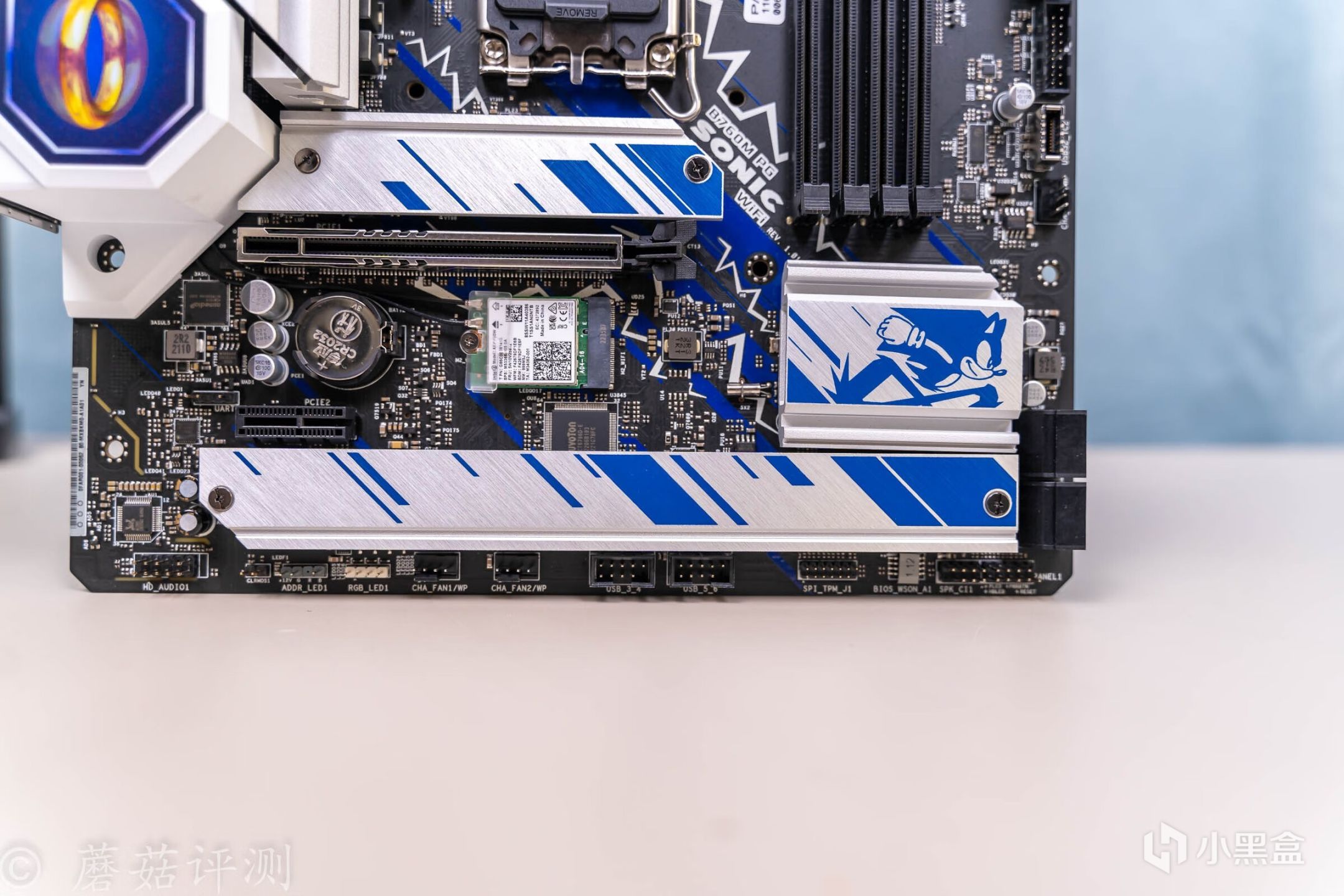

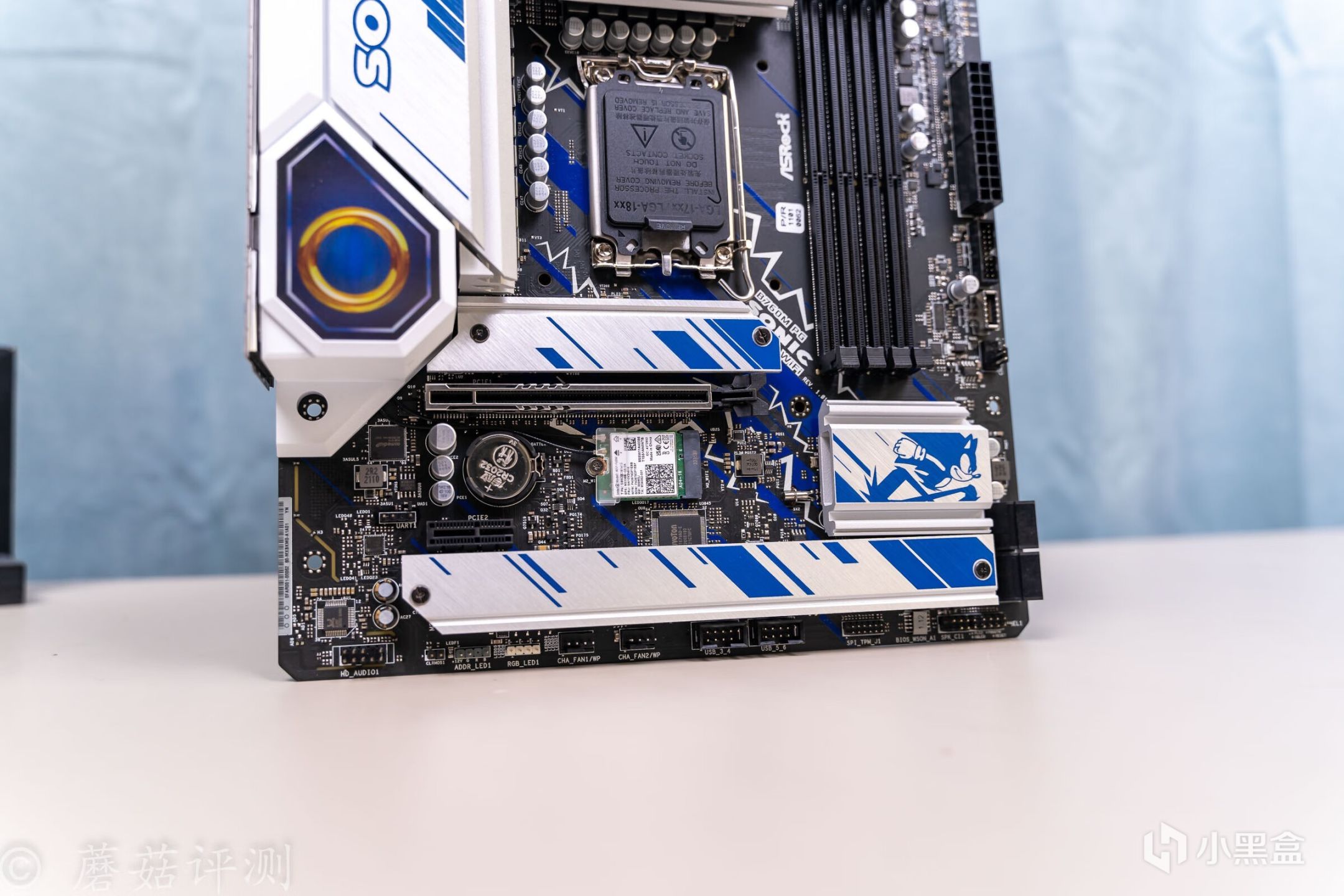

▼主板底部，也有多块金属辅助散热件。另外，在主板的IO饰罩的底部，有一个特殊的金币设计，在不同的角度下，这个金币会旋转，很有意思。
▼主板的CPU辅助供电接口，采用8+8Pin设计，看着非常舒服。

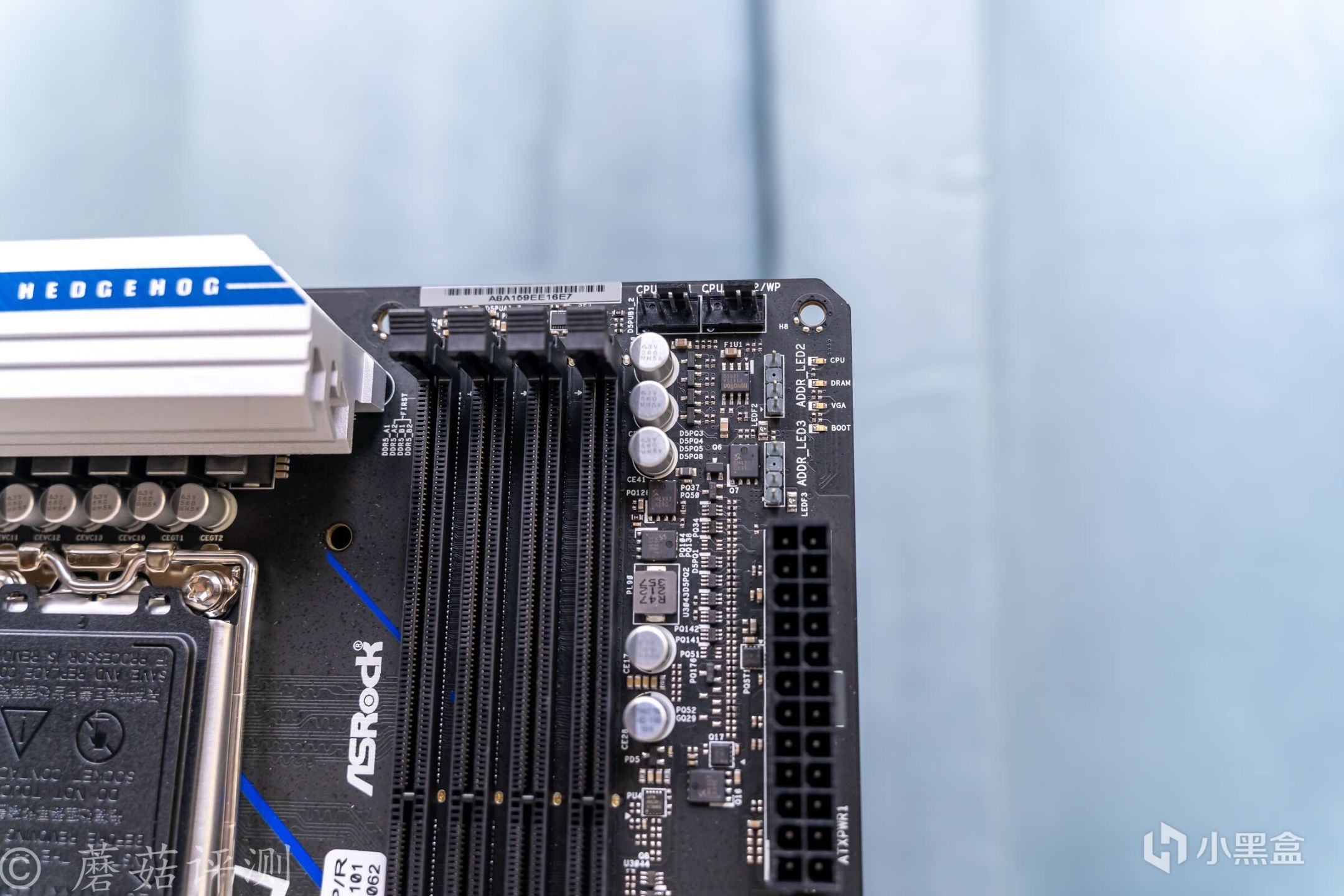

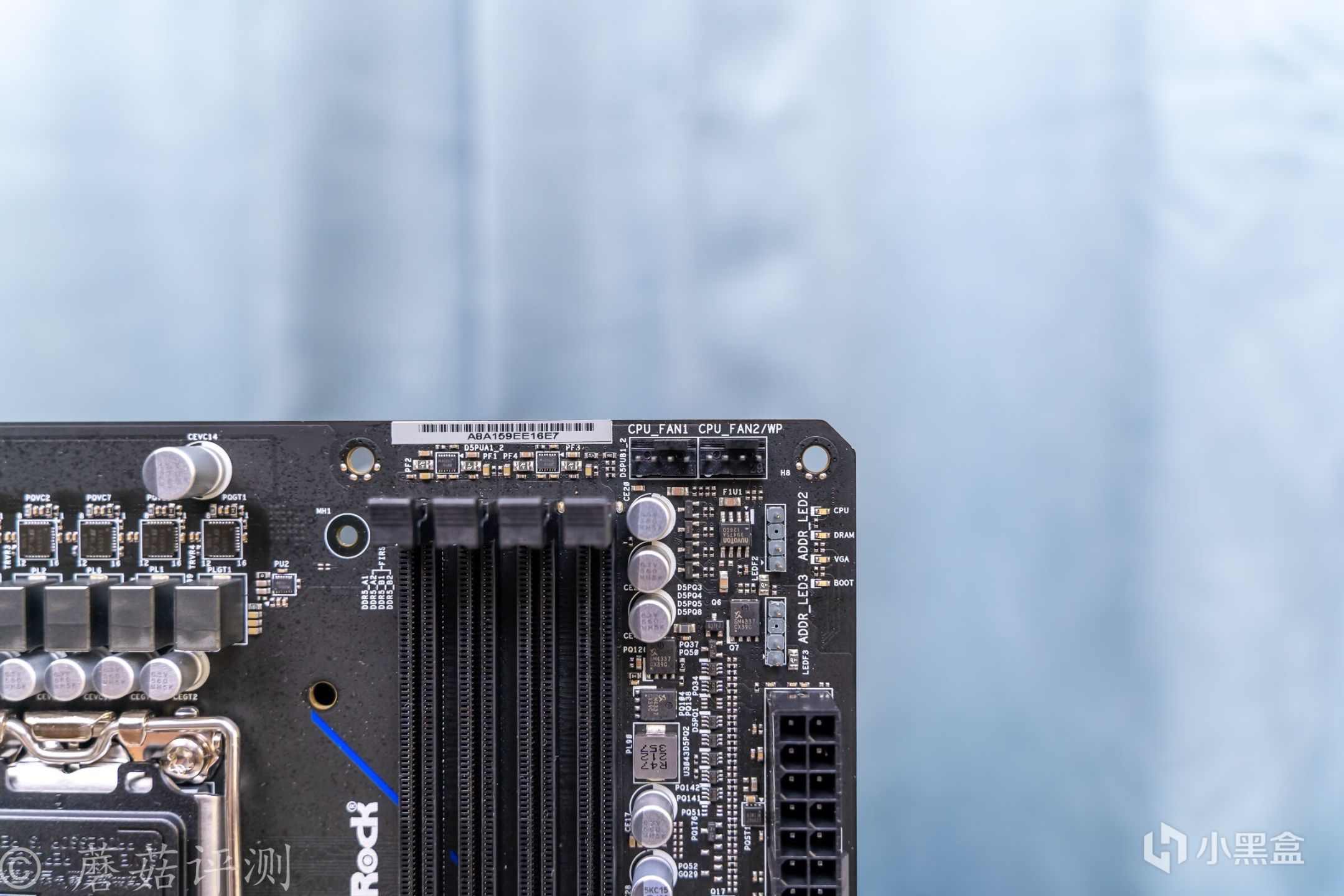

▼主板的右侧，两个4Pin的风扇供电插座，两个灯效插座，两个都是5V三针ARGB灯效插座，以及四个DeBug指示灯。

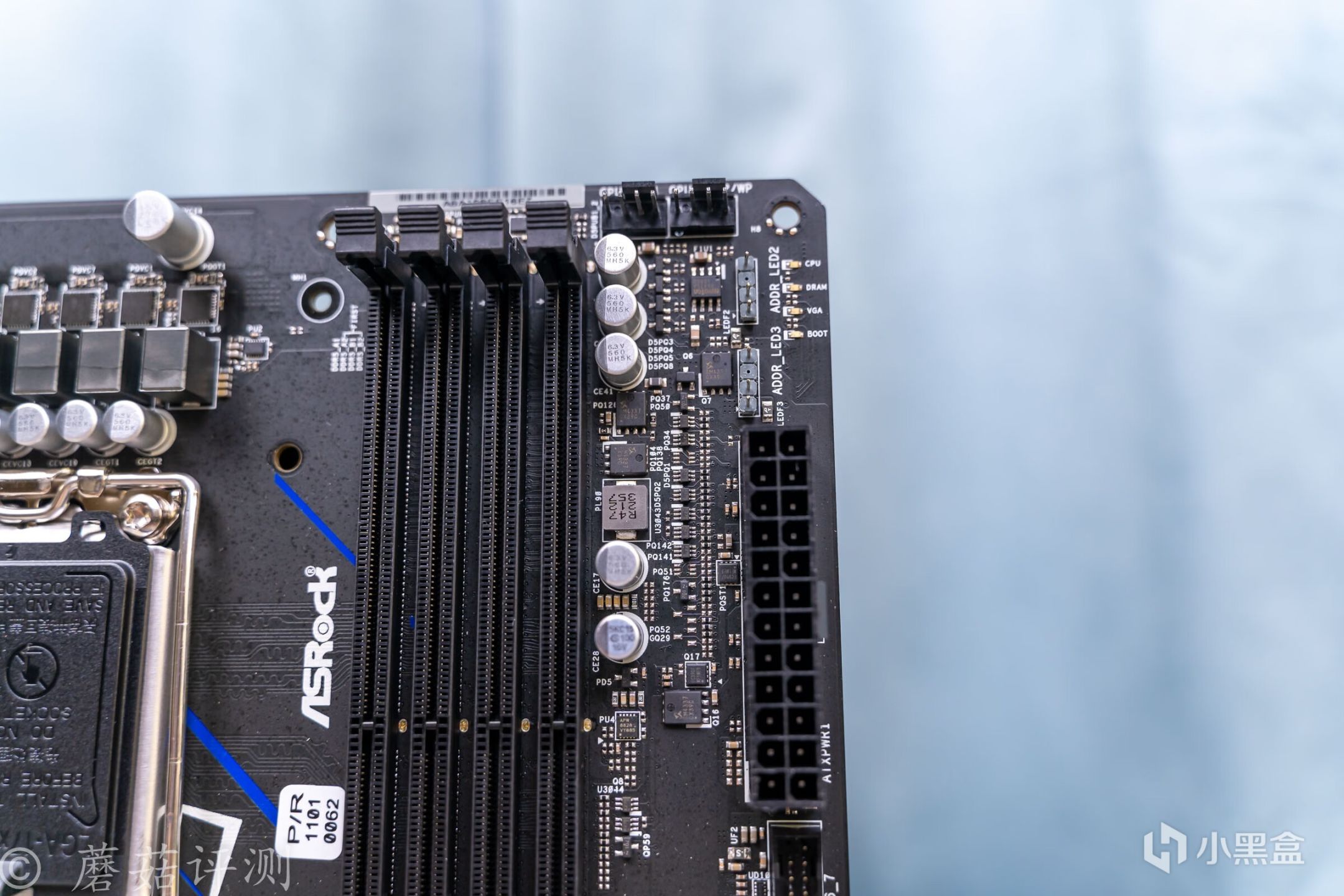

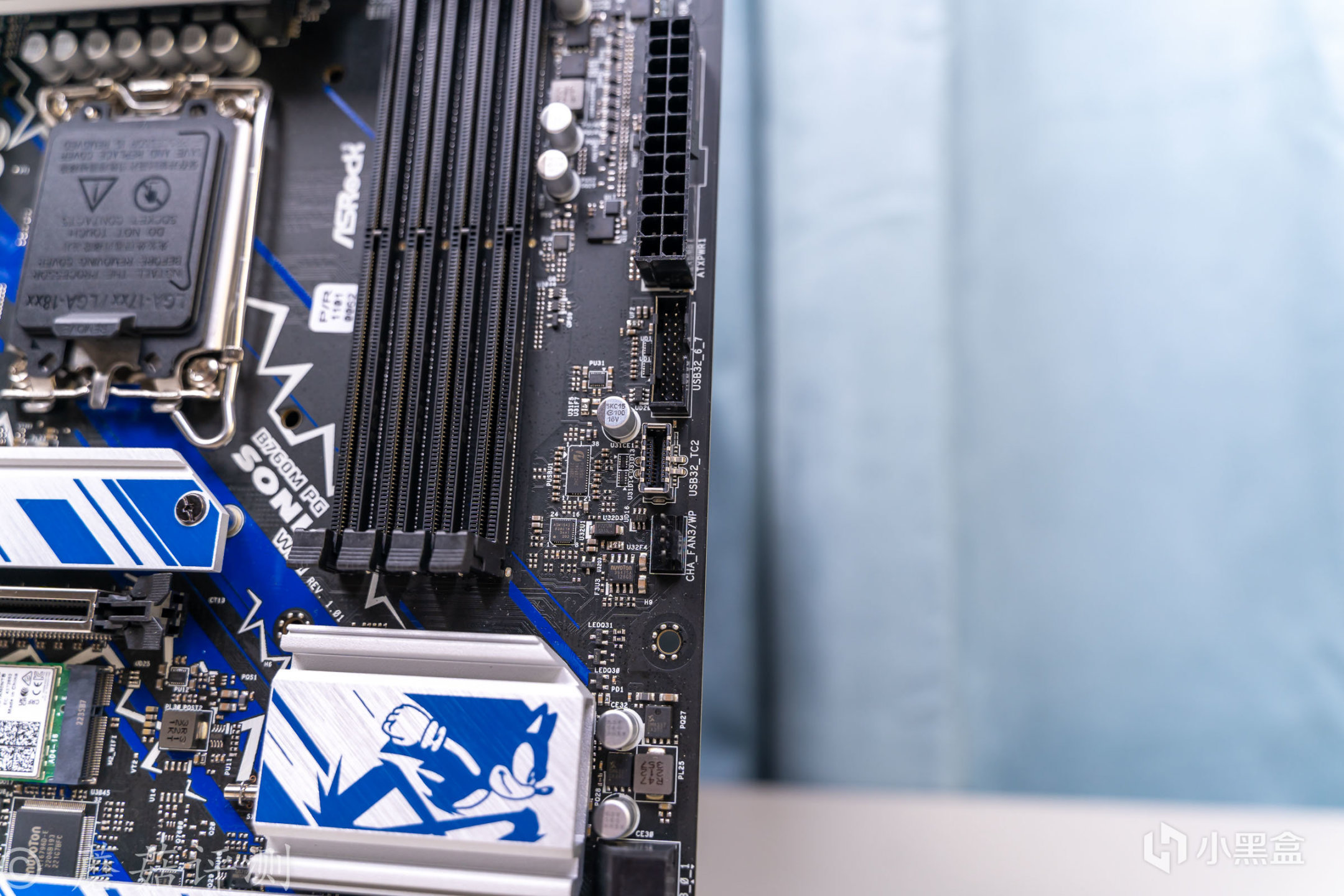

▼主板标配四个内存插槽，支持DDR5内存。

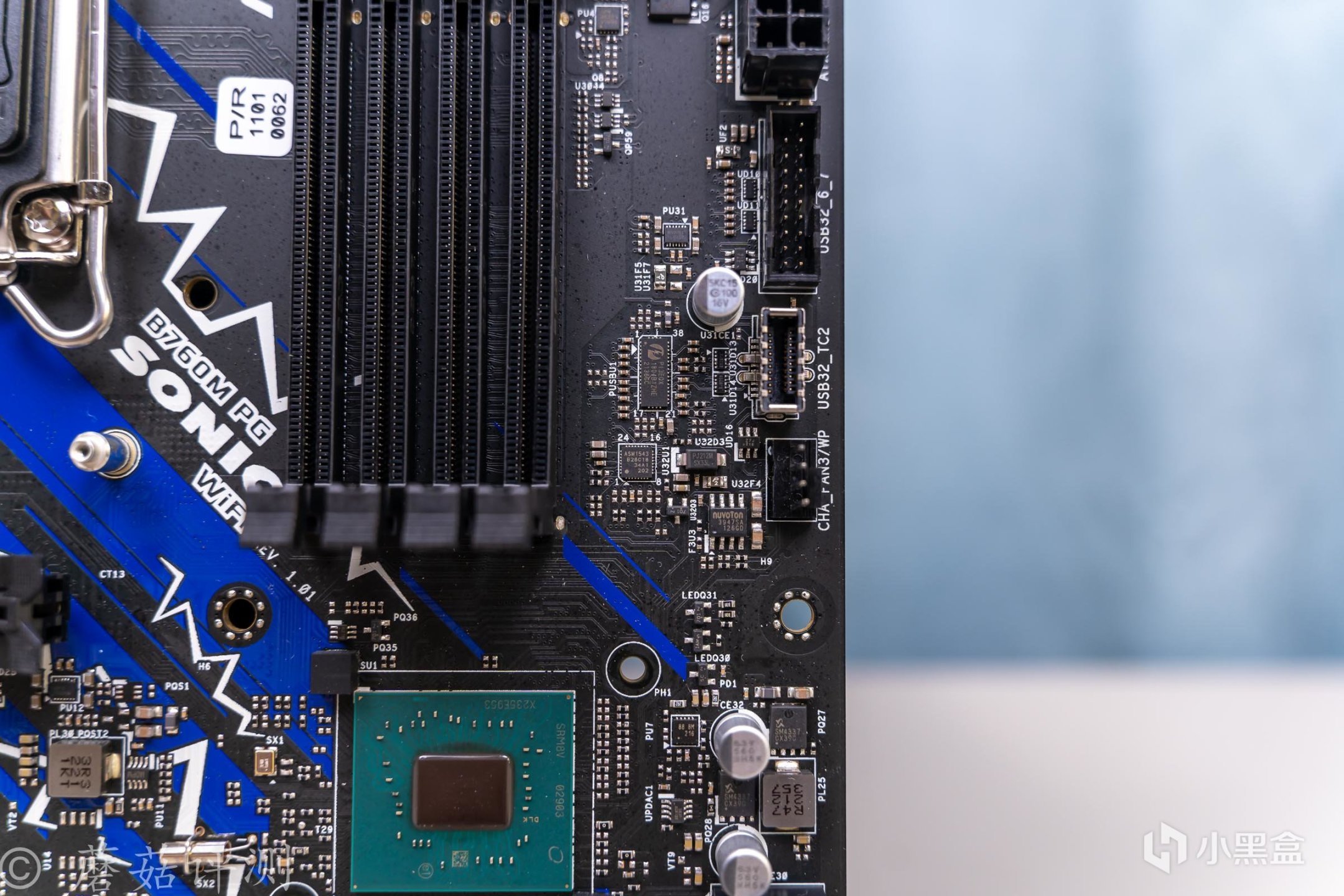

▼主板的24Pin插座下面，一个机箱前置USB 3.2 Type-A插座，一个机箱前置USB 3.2 Type-C插座，以及一个4Pin的风扇供电插座。

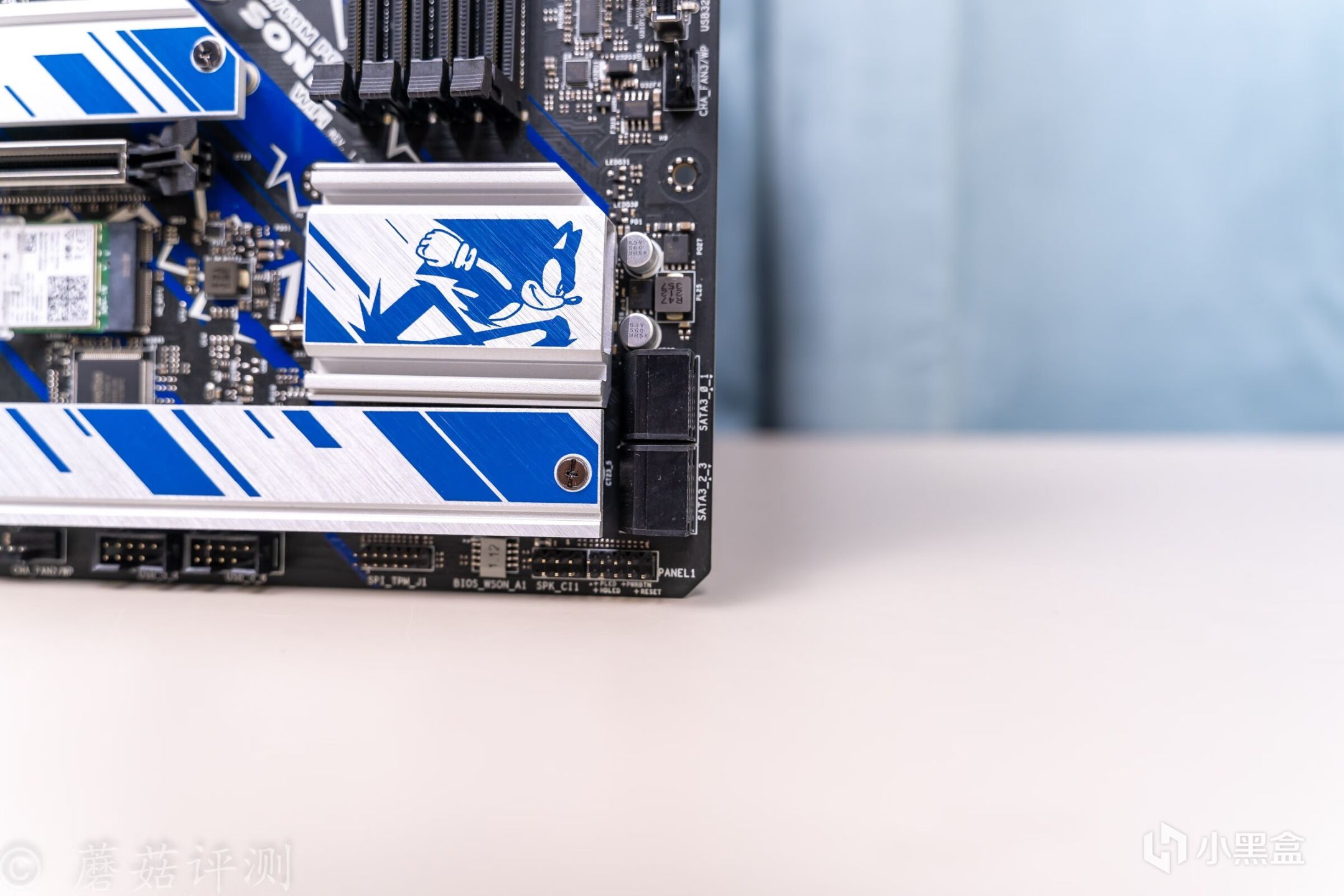

▼主板的底部，有四个SATA3.0接口。

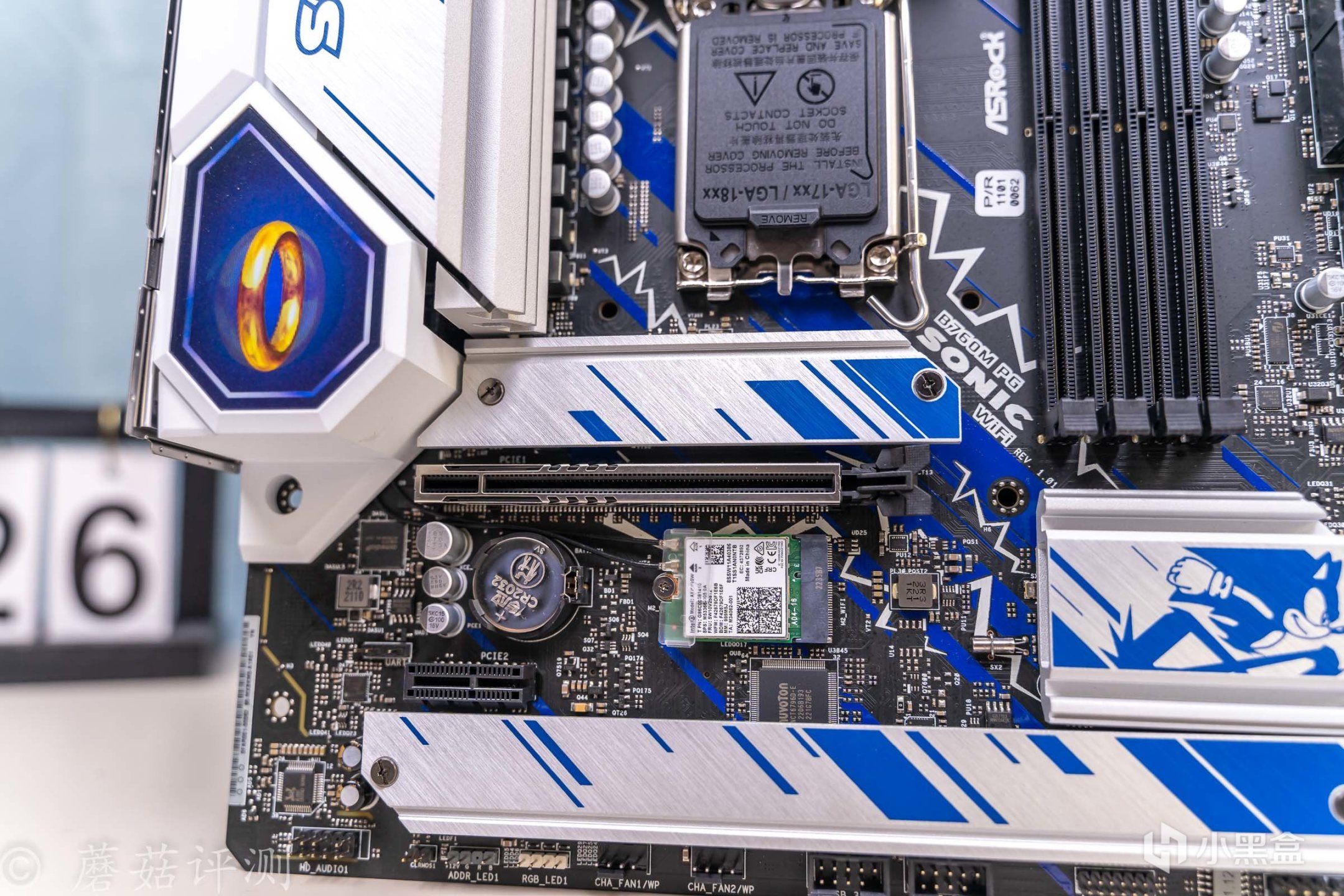

▼主板的主PCIe插槽，有金属件包裹，可以有效的提高PCIe插槽的稳定性和寿命。
▼中间部分有一个M2 WIFI插座，并配了一个WIFI网卡。

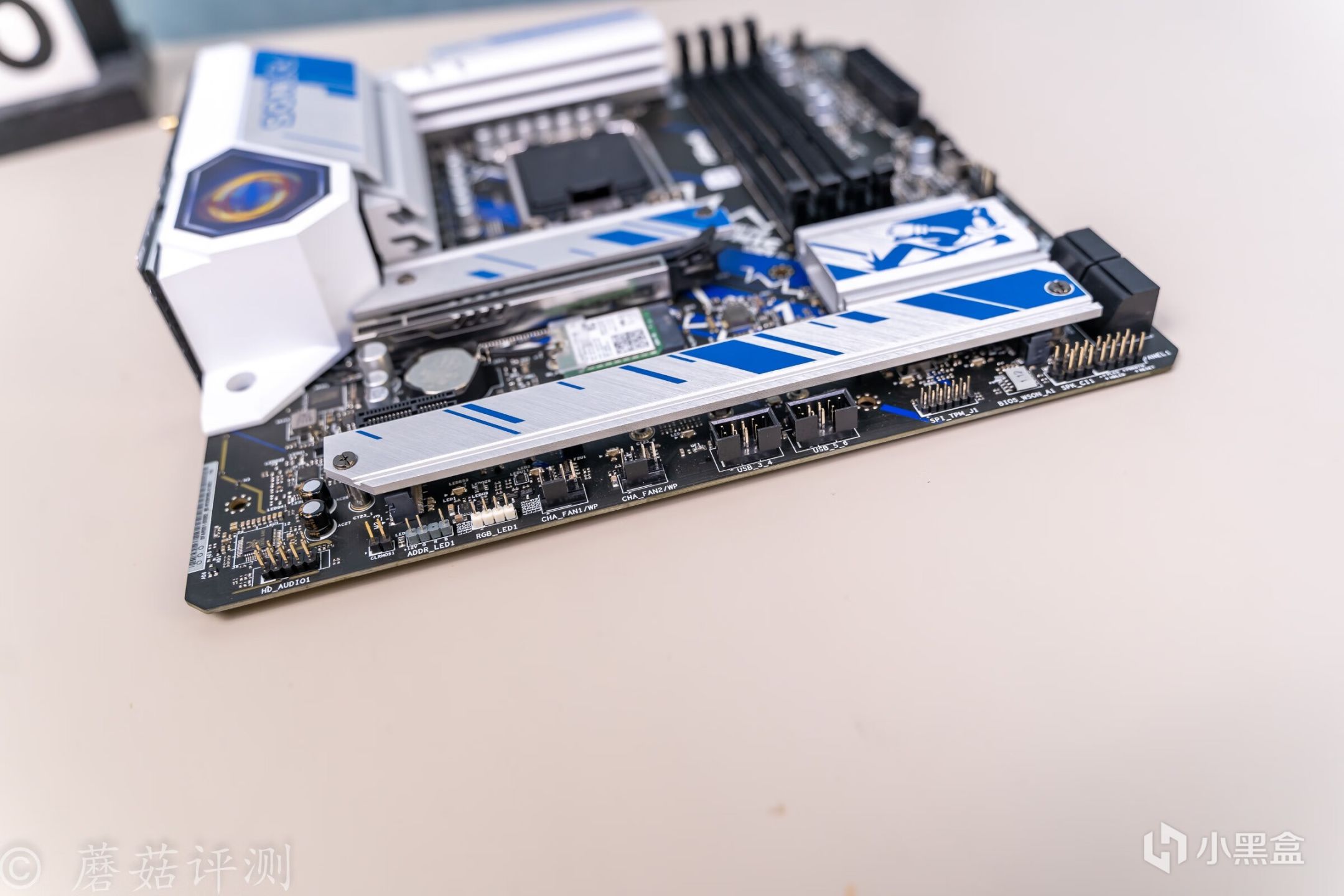

▼主板的底部，各种接口非常多，从左到右依次是音频插座，清除BIOS插座，5V三针灯效插座，12V四针灯效插座，两个4Pin的风扇供电插座，两个USB2.0插座，TPM插座和机箱前置跳线插座。

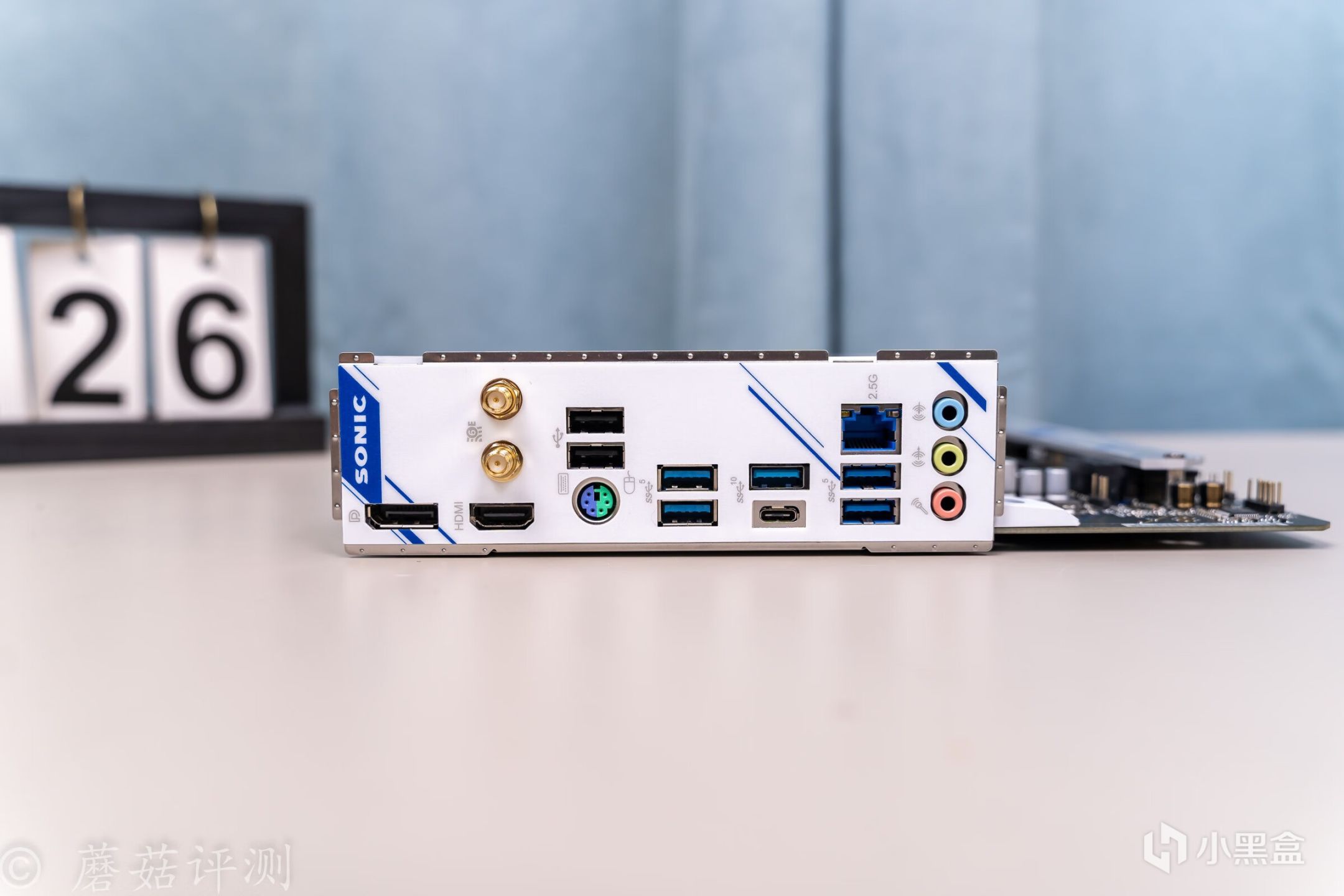

▼主板的IO接口方面，从左到右依次是视频输出接口两个，一个DP、一个HDMI，WIFI天线插座，USB2.0插座和PS/2接口，USB 3.2 Gen1/Gen2 Type-A接口五个，USB 3.2 Gen2 Type-C接口一个，2.5G的Lan口一个，以及三个音频接口。

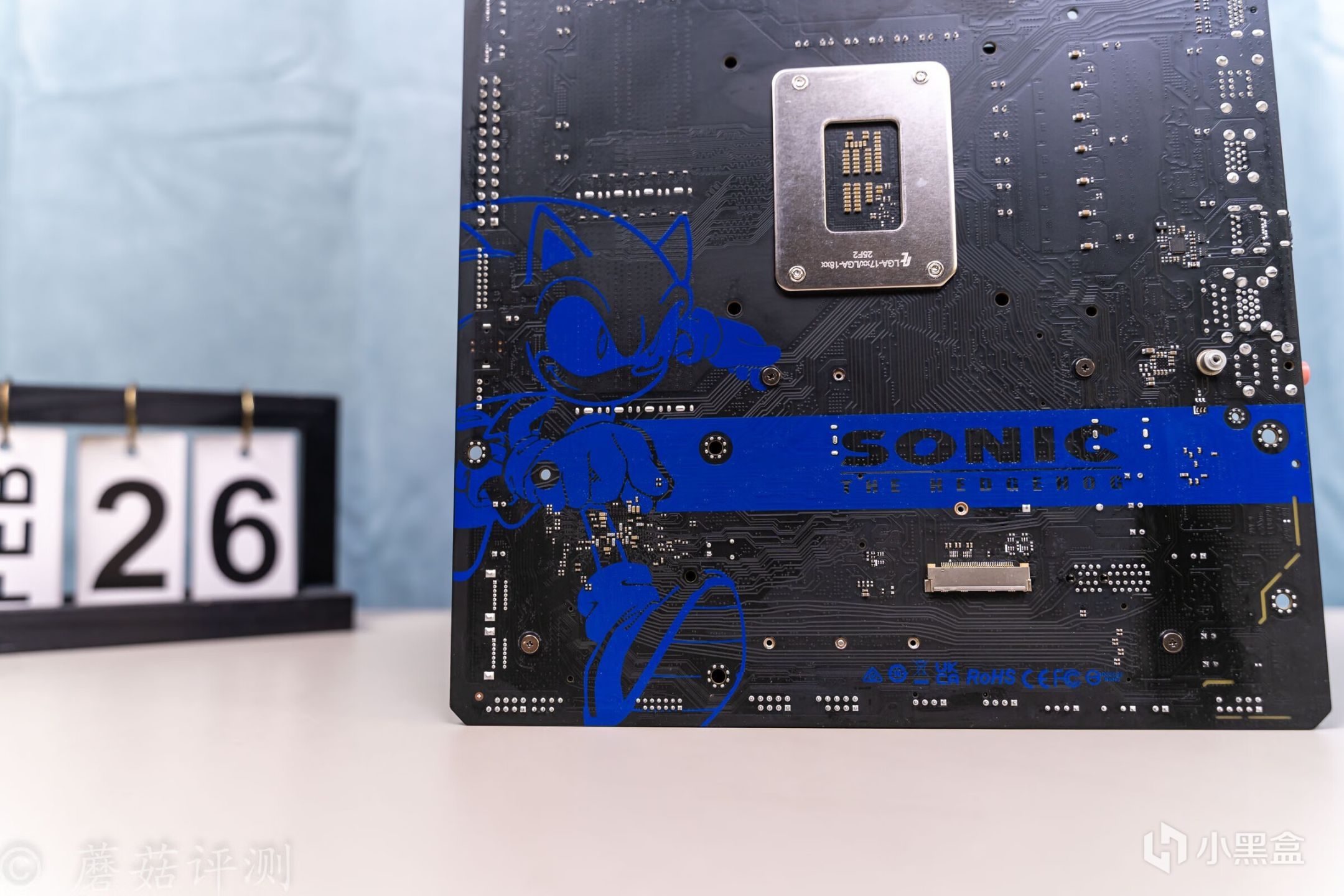

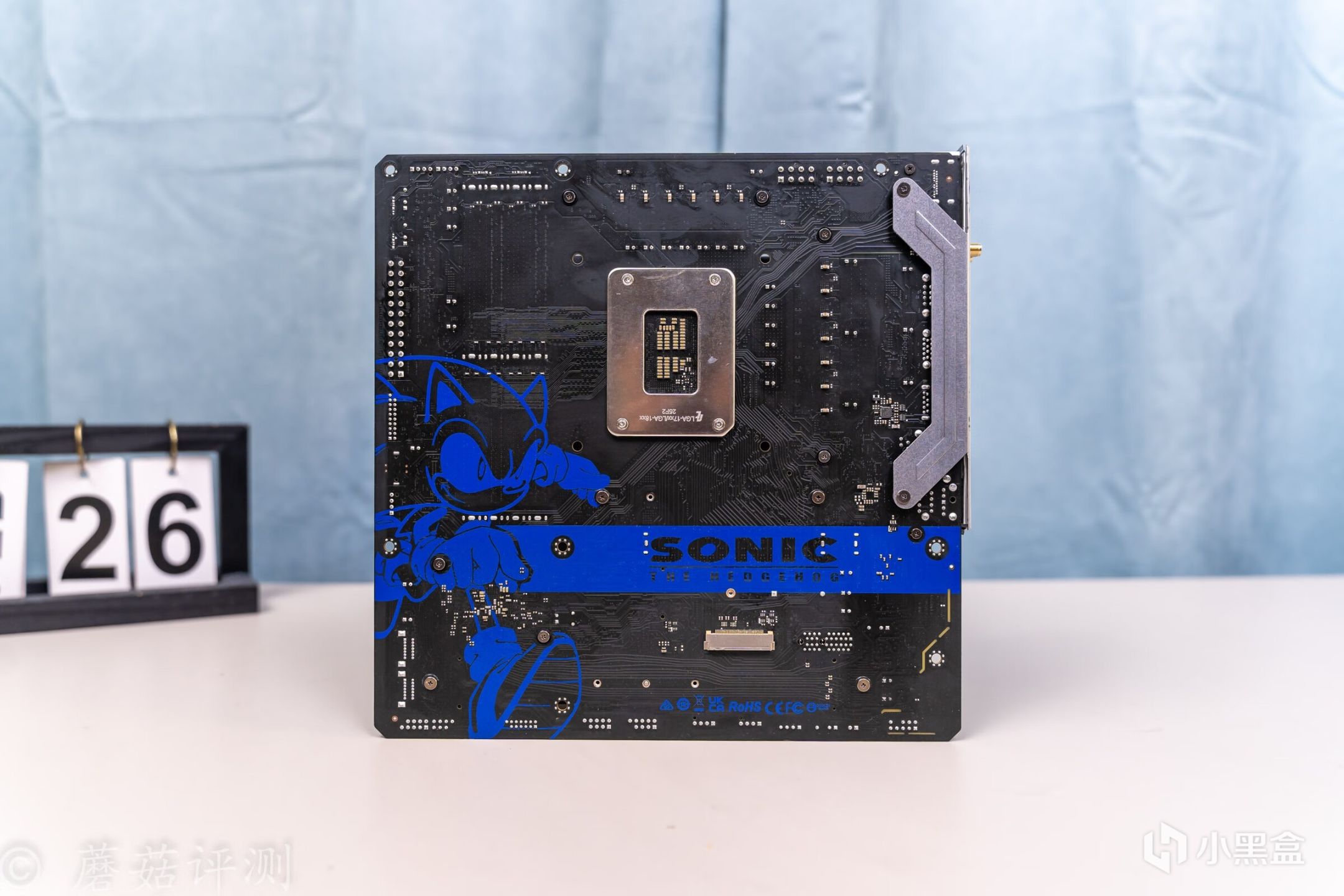

▼主板的背面，左下角是熟悉的蓝色索尼克。

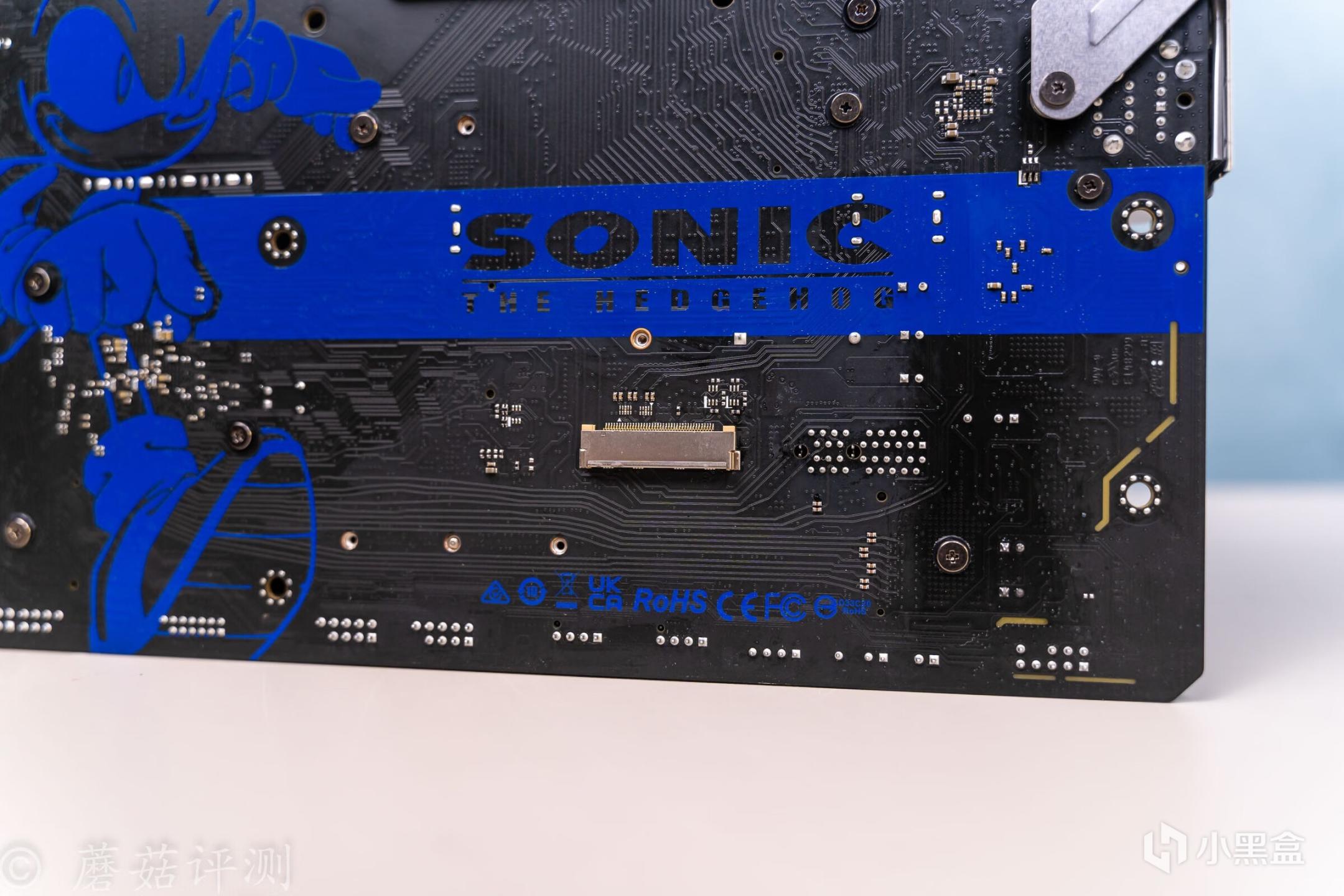

▼另外在主板的背面，还有一个熟悉的eDP插座，玩过笔记本的对这个都熟悉。
四、华擎B760M PG SONIC索尼克联名款主板 拆解

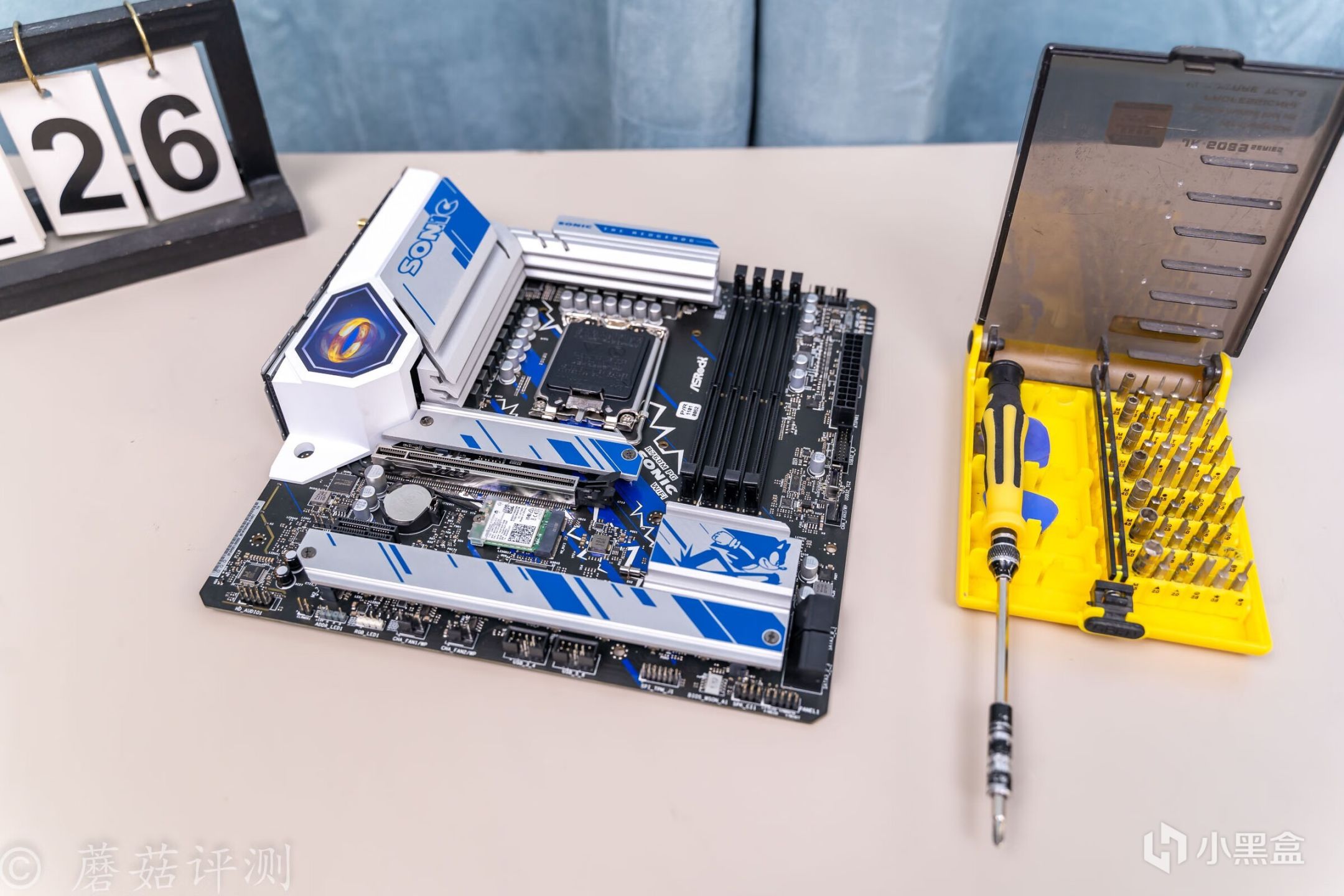

▼接着我们取下主板正面的各种覆盖件，看看这块主板的用料如何。

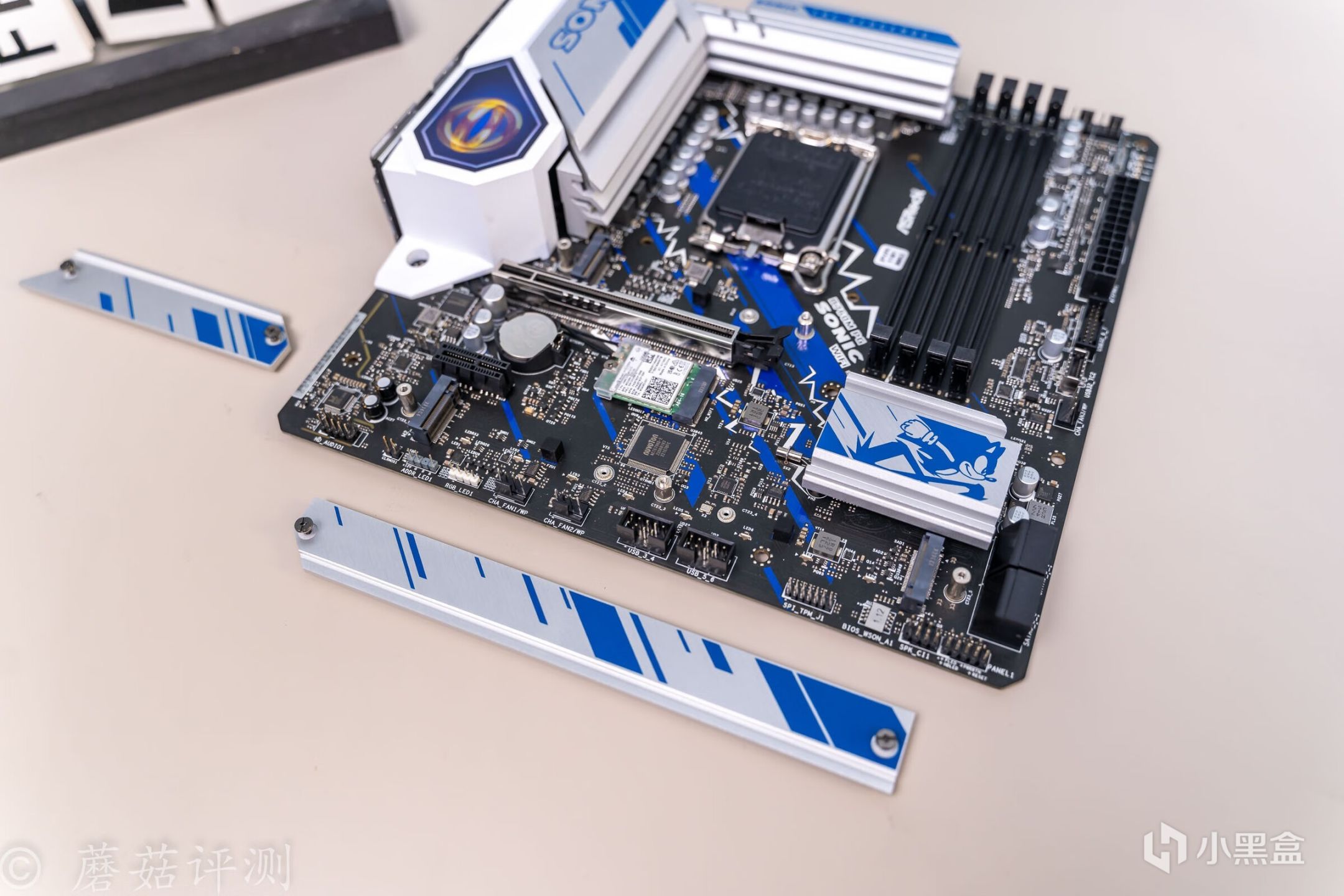

▼主板底部配了两个金属覆盖件，取下之后，下面是三个M2插座，这个就非常香了！三个M2插槽，之前的B660主板想都不敢想。

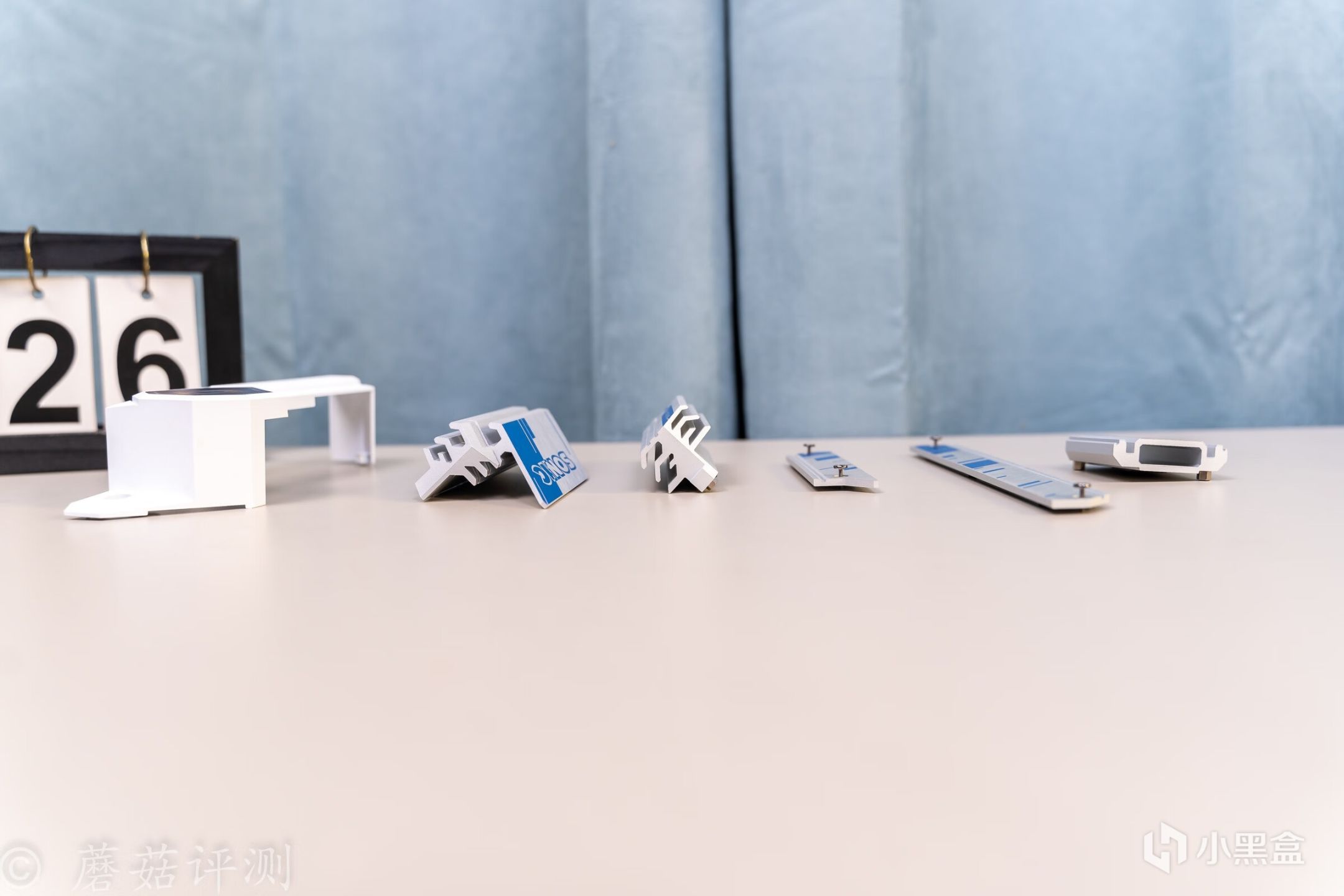

▼接着取下主板正面的所有金属覆盖件，数量还是非常多的。
▼各种金属覆盖件的体积都蛮大的，各种散热鳍片，可以有效的增大和空气的接触面积，提高散热效率。

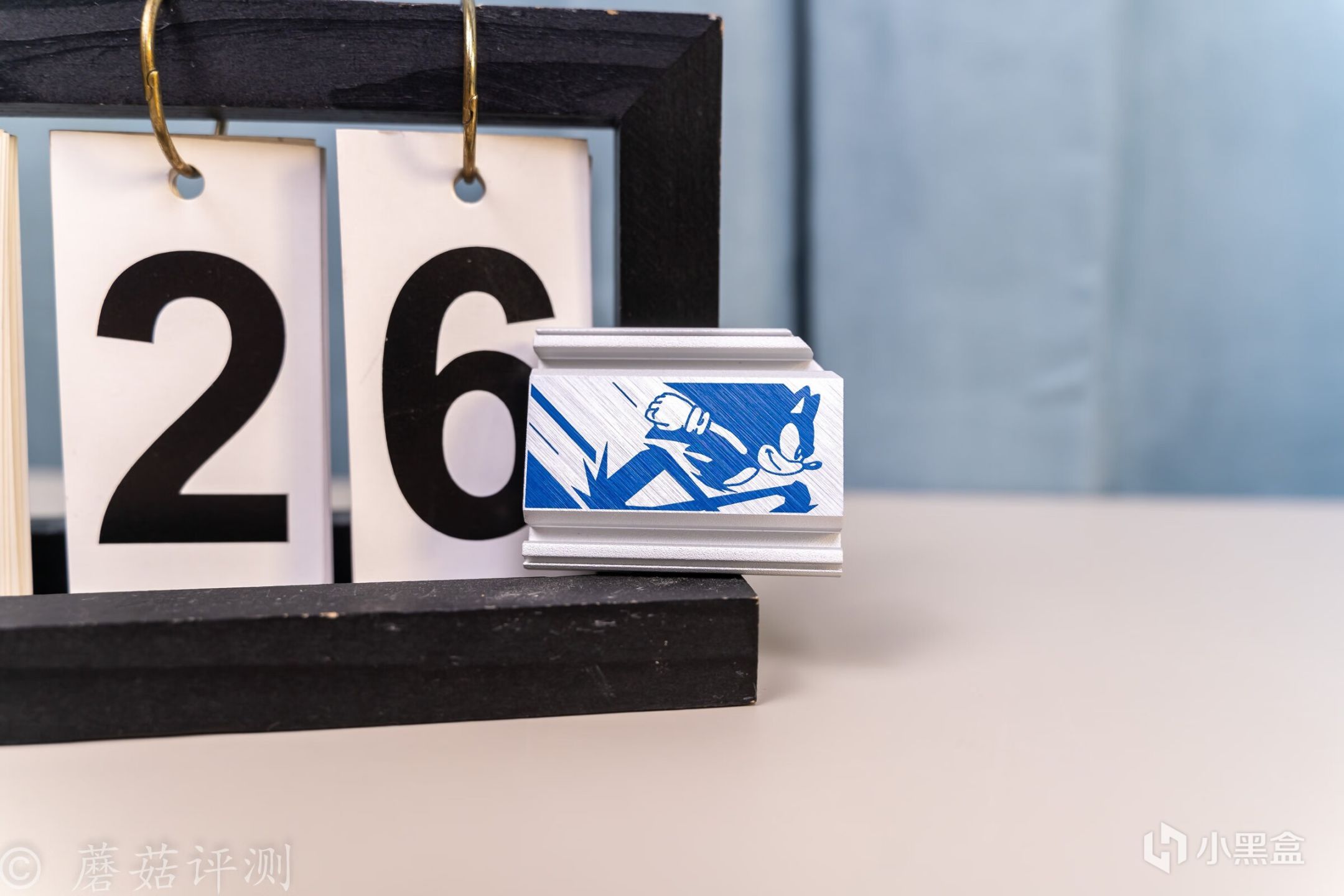

▼另外，南桥的金属散热件上，也有一个蓝色的索尼克的LOGO。

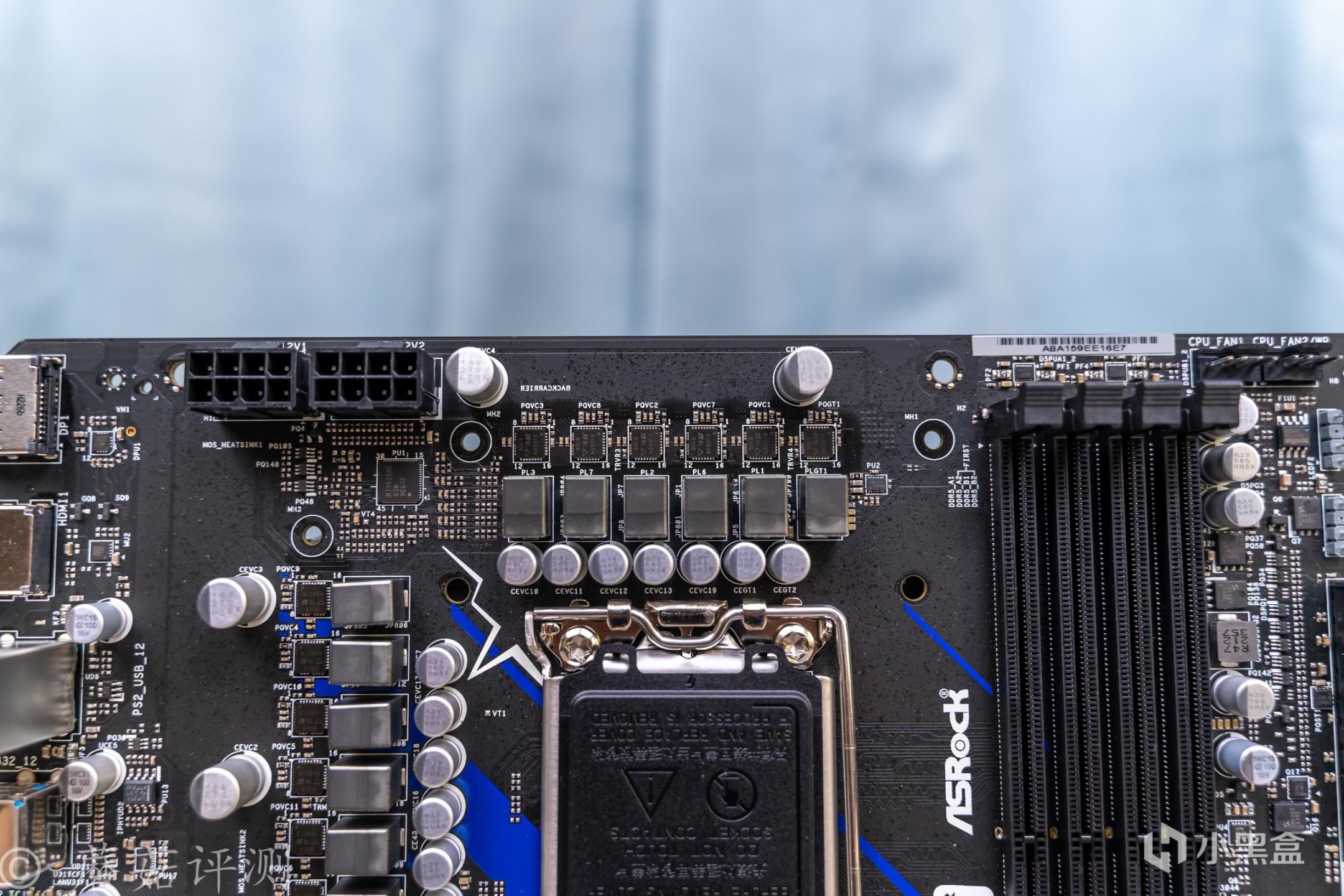

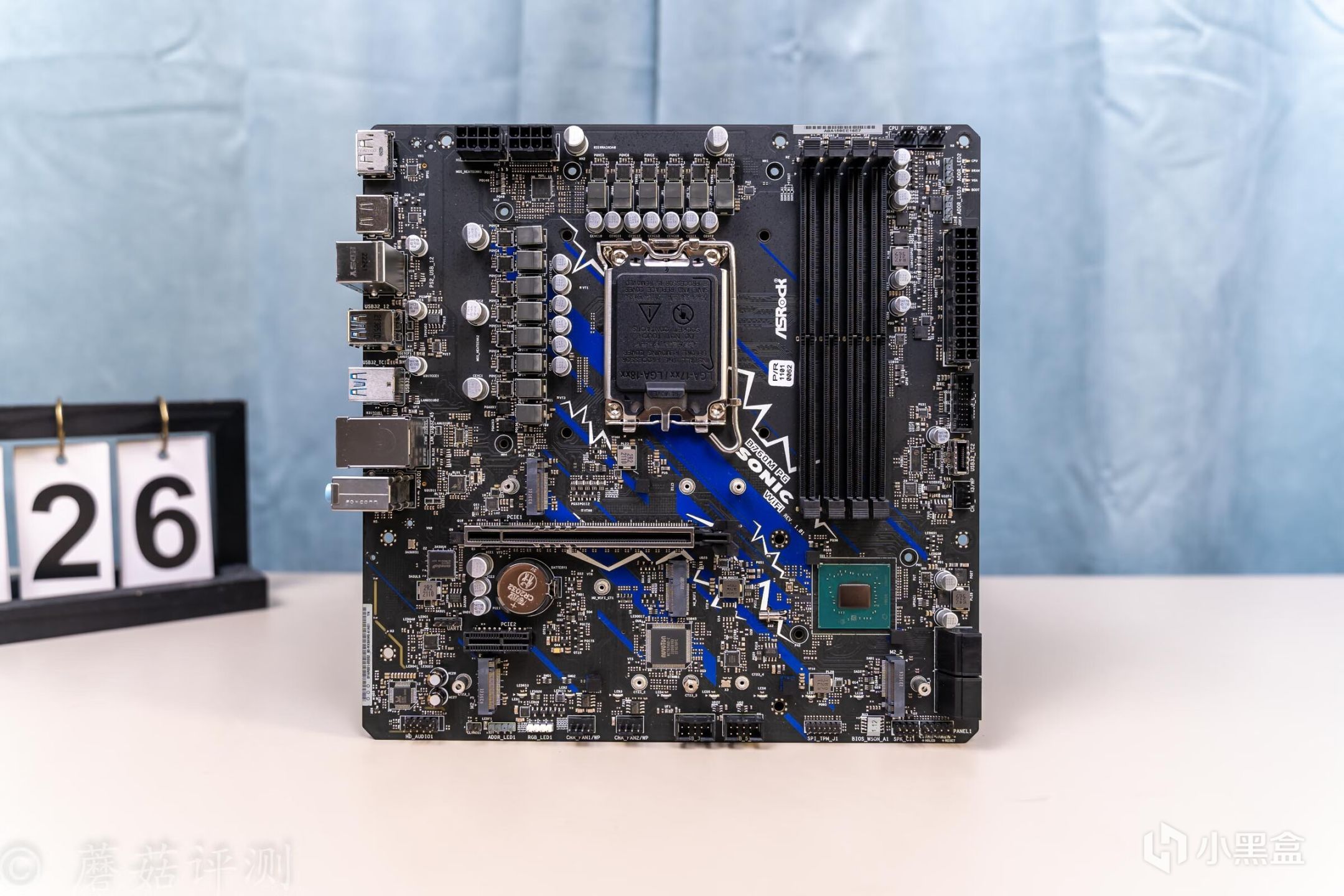

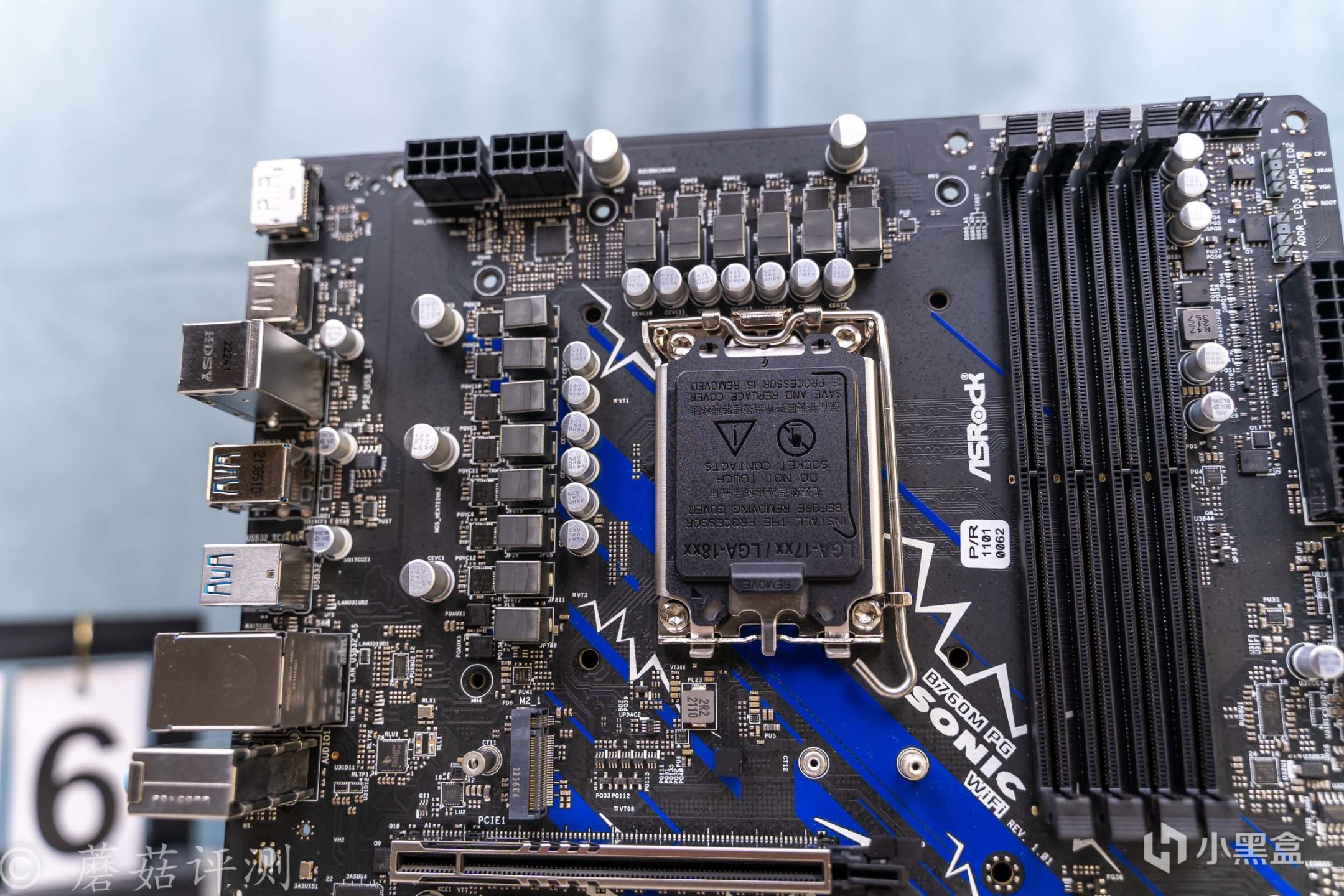

▼取下主板正面的所有覆盖件，可以看到密密麻麻的各种元件，用料还是非常给力的。

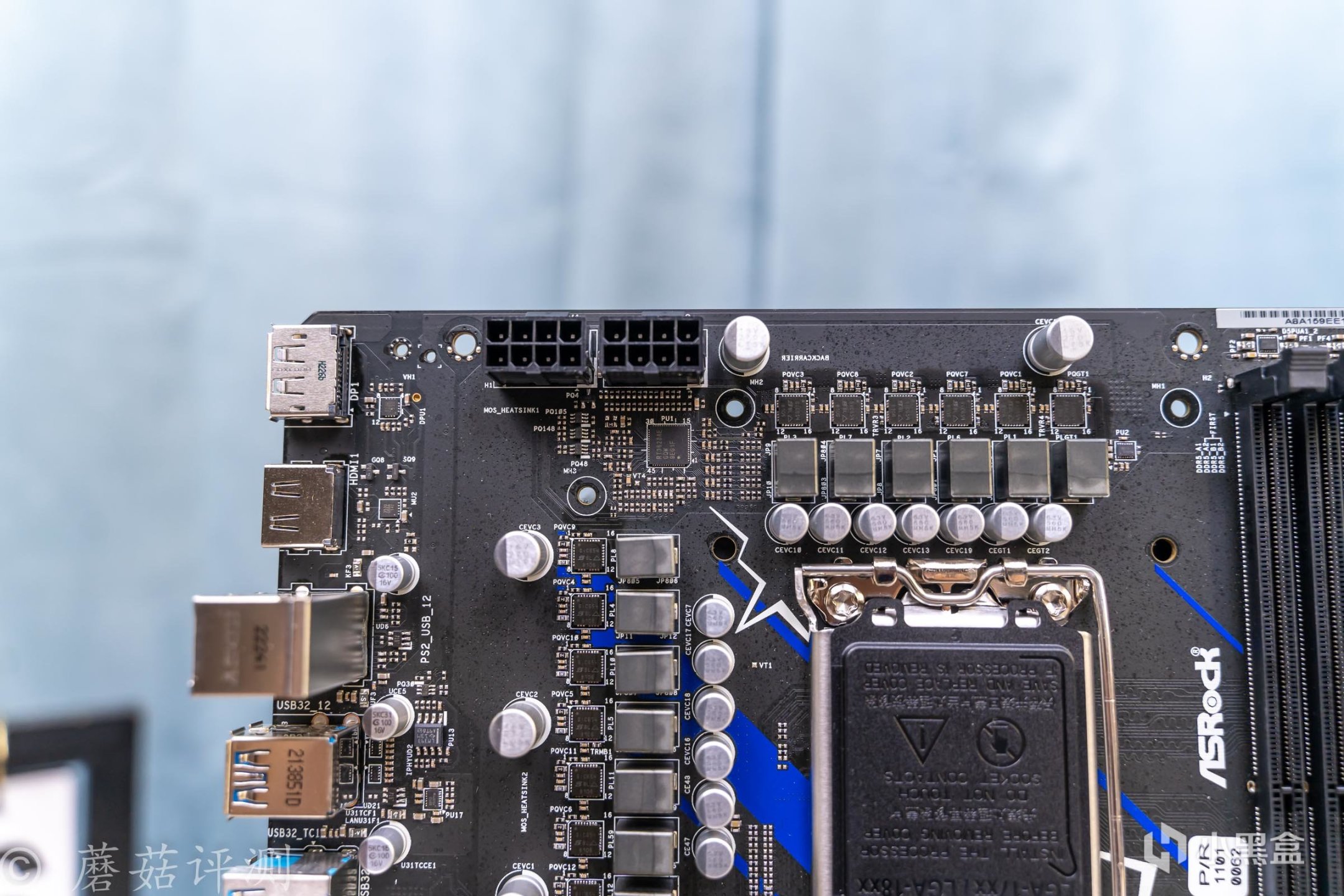

▼主板的供电规格很给力，左侧有8相，上侧有6相，总共14相供电。

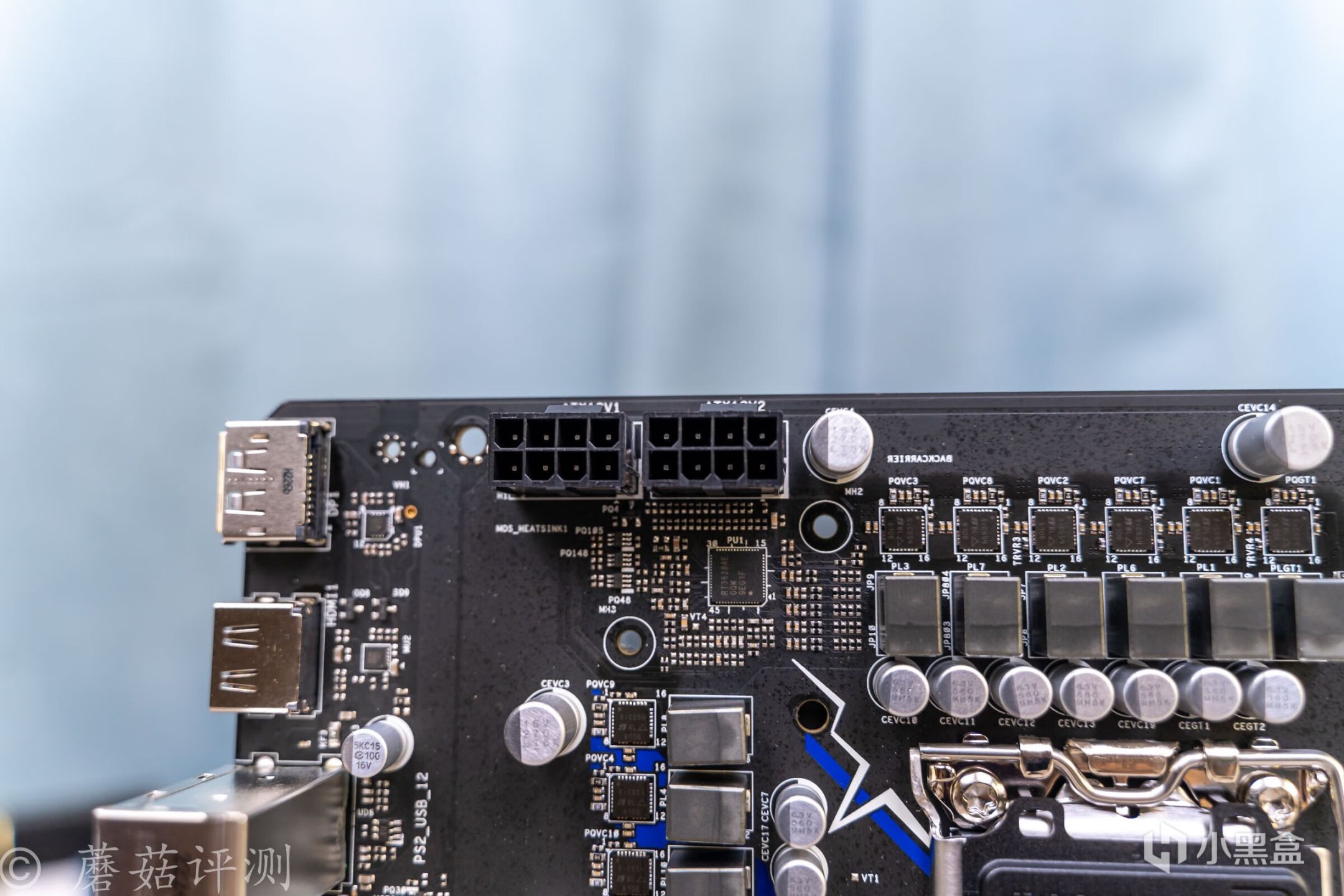

▼主板的CPU辅助供电插座，采用8+8Pin设计，针脚都是实心的，过流能力更强，周围有稳压滤波的电感、电容。
▼双8Pin的辅助供电插座下面，是供电模组的PWM主控。

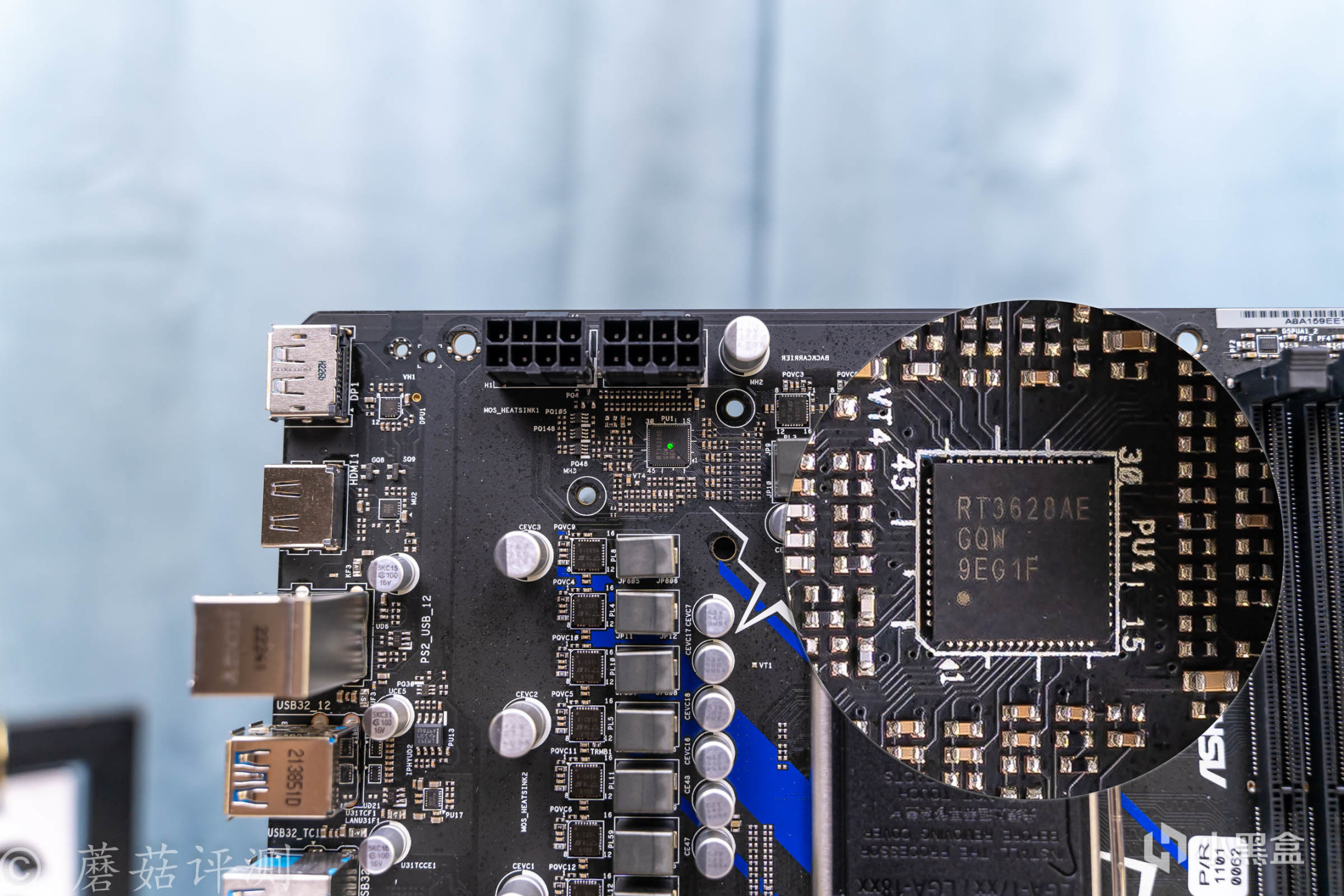

▼PWM主控芯片丝印RT3628，来自Richtek立錡科技，最大支持8+1相双通道PWM控制信号输出。
▼左侧供电部分有8相，上面7相采用清一色的DrMos，最下面1相是上下桥设计。

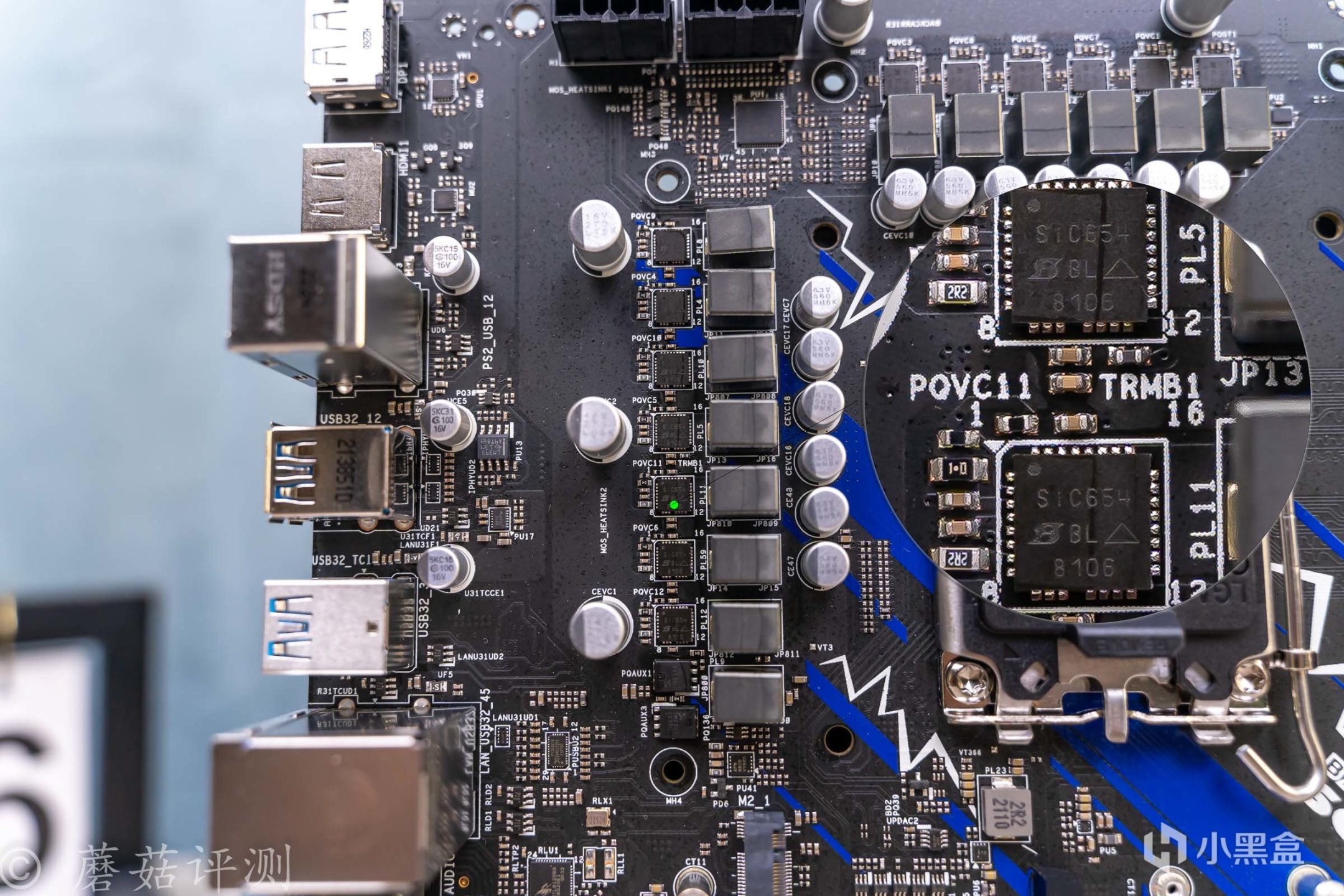

▼DrMos丝印SIC654，来自Vishay，最大稳定输出电流50A。
▼最下面还有1相上下桥供电，上桥下桥均为SM4337，最大稳定输出电流在55A左右。
▼上侧也是清一色的DrMos，丝印SIC654，最大稳定输出电流60A。

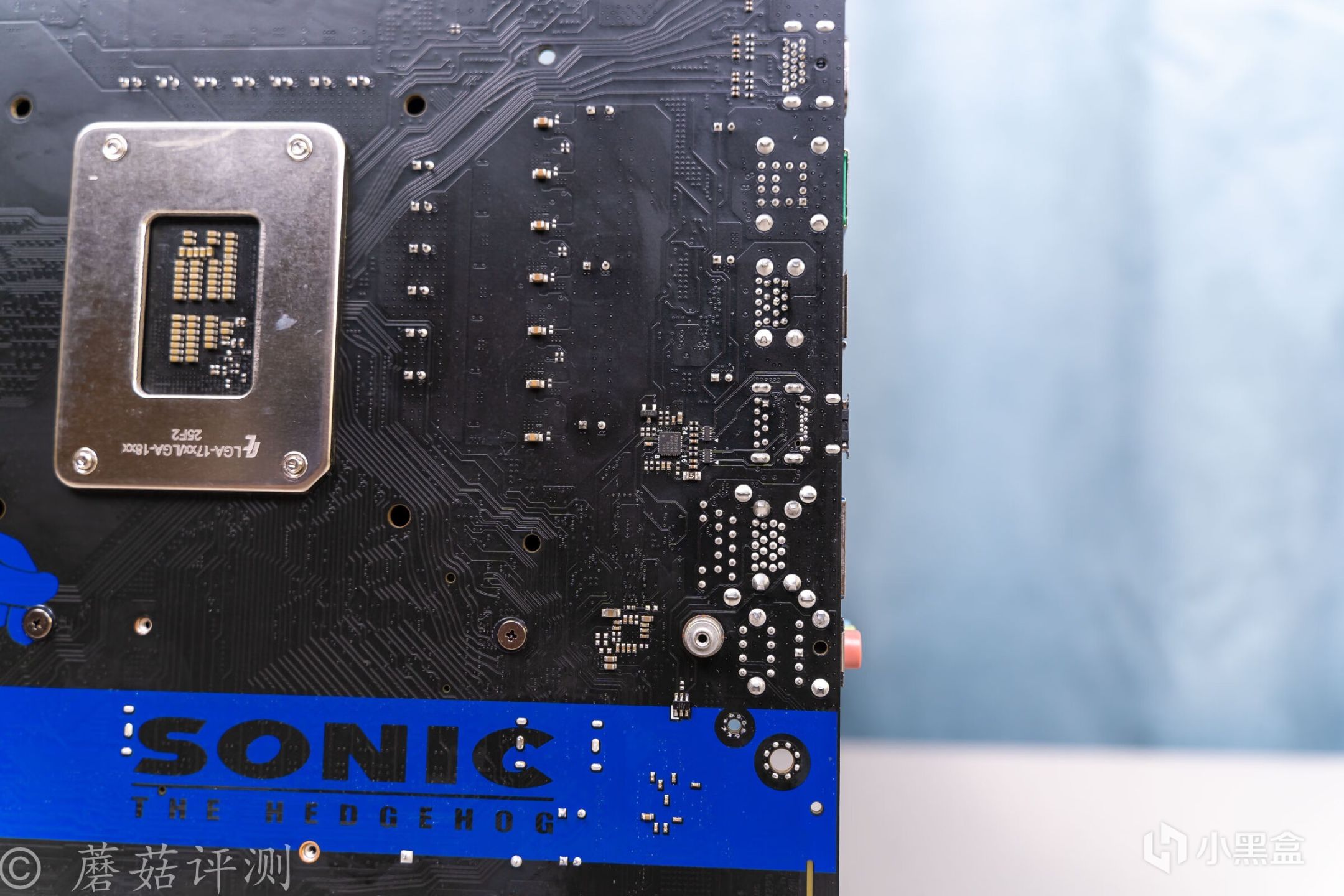

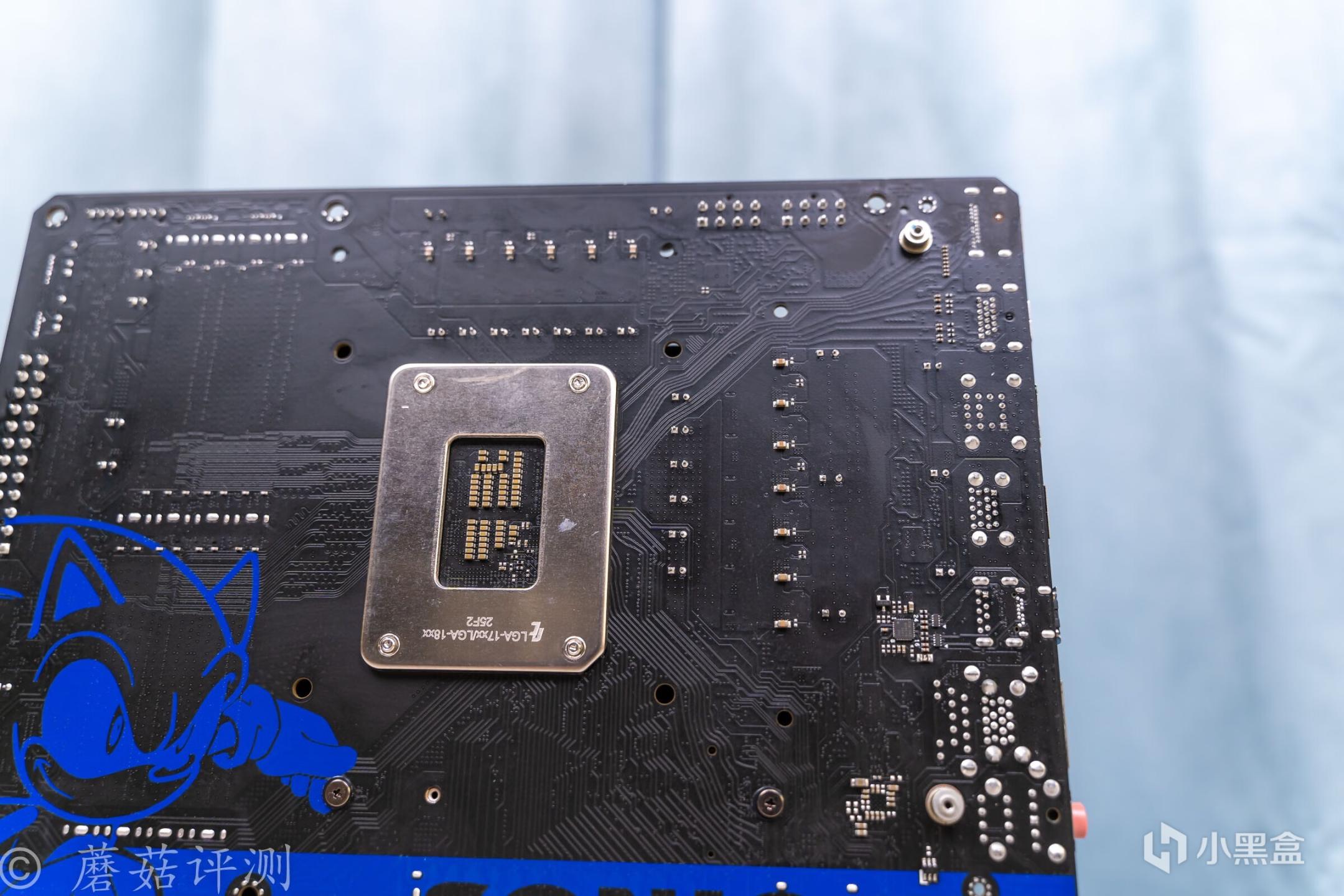

▼仔细研究下主板背面的覆铜，可以清晰的看到，最左侧的1相供电为Vgt供电。这样的话，这块主板的供电就非常清晰了。总共的供电相数在14相，其中Vcore供电12相，由6相PWM控制信号控制，每相PWM控制信号控制两颗DrMos，DrMos为SIC654，最大稳定输出电流50A；Vgt供电1相，DrMos同样为SIC654，最大稳定输出电流50A；Vaux供电1相，上下桥设计，最大稳定输出电流在55A左右。这套主板的供电设计为12+1+1，Vcore供电12相，清一色50A的DrMos。
▼主板的4Pin风扇供电插座，有独立的驱动IC，支持PWM和DC调速。
▼内存插槽的供电电路，1相，上下桥设计，上下桥均为SM4337。
▼主板的前置USB插座部分，有一颗P13EQX，USB 3.2 Gen1/Gen2 MUX/DEMUX芯片，下面还有一颗ASM1543，Type-C的主控芯片。

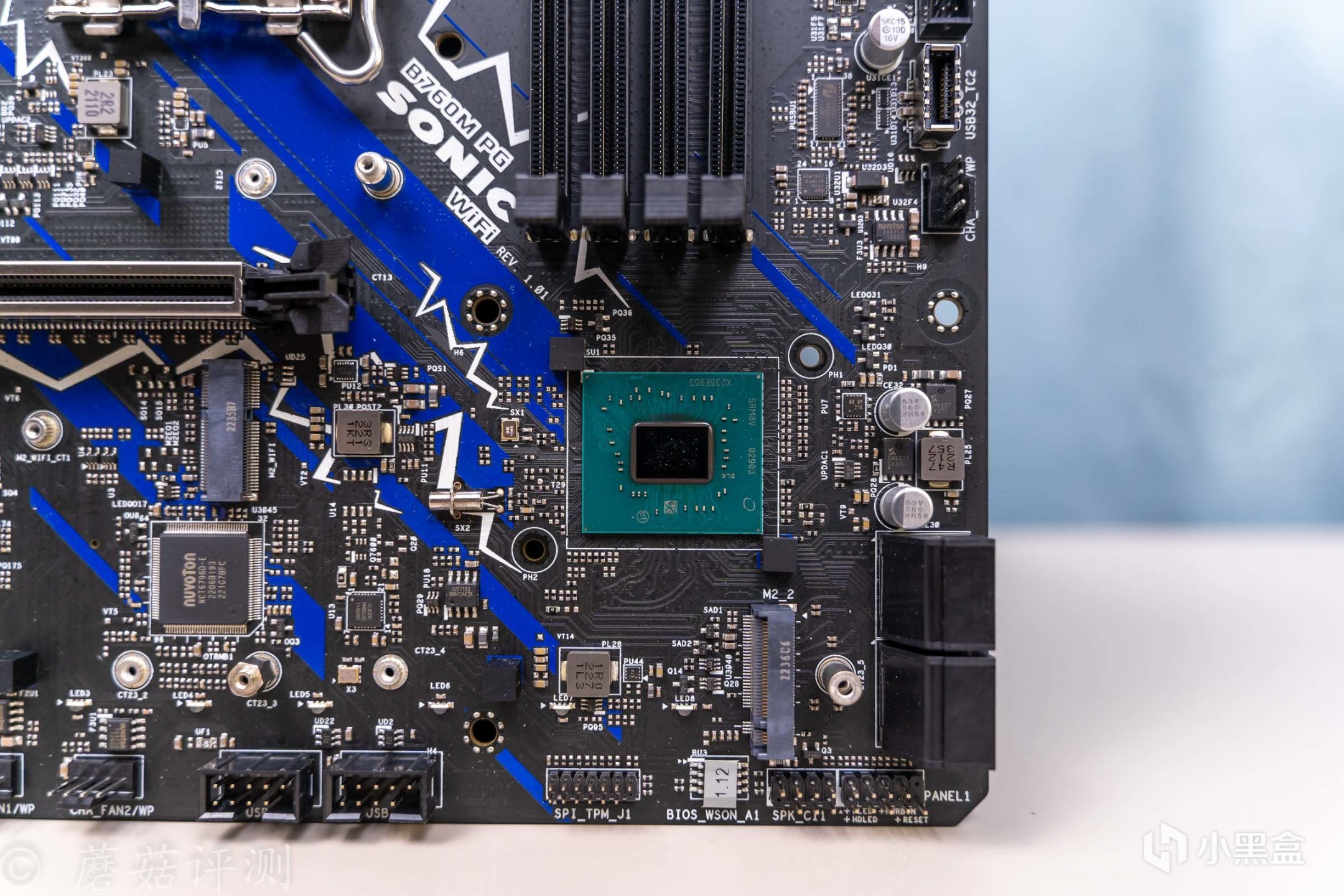

▼主板右下角是南桥芯片，很小巧，右侧有1相供电。

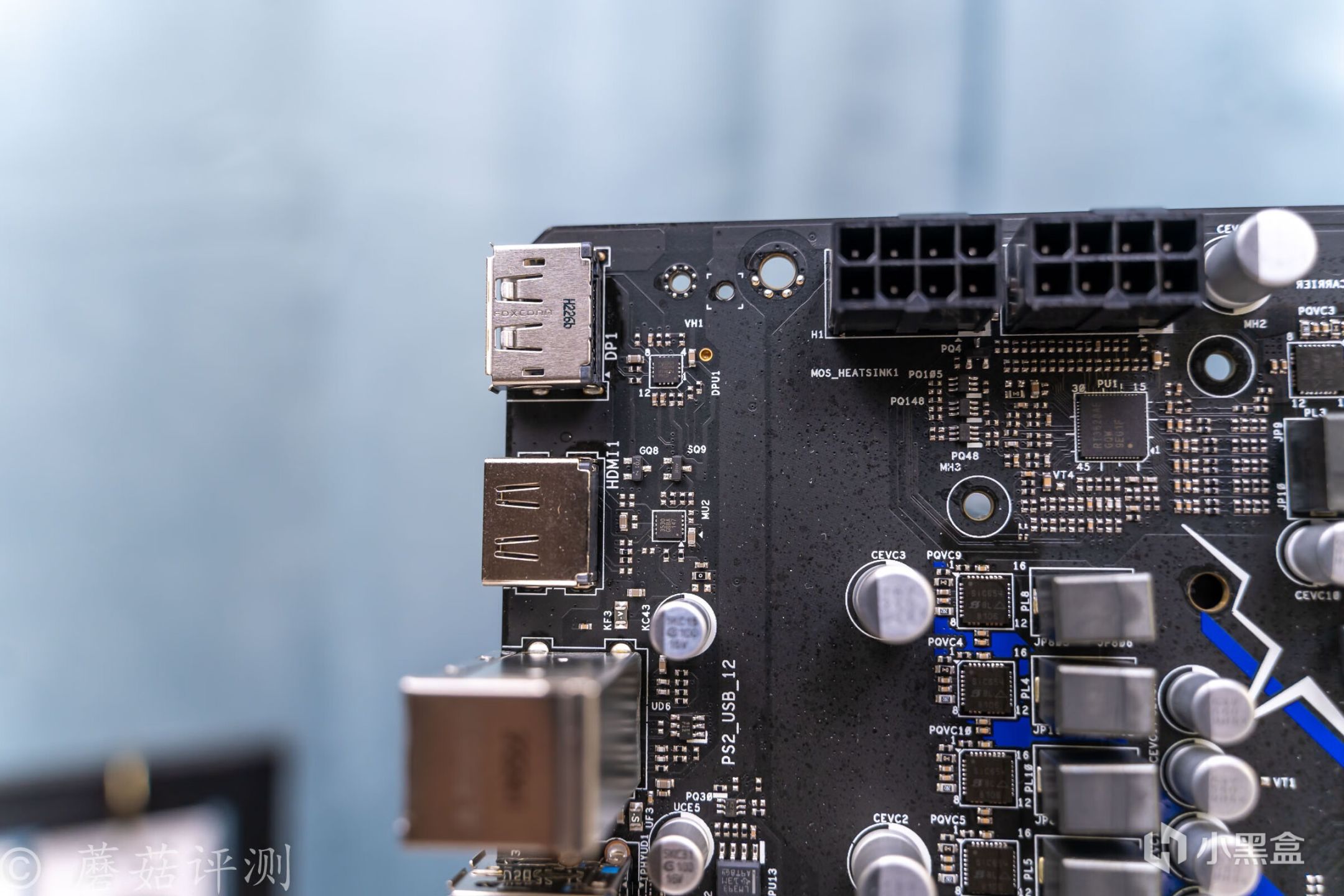

▼主板后部的DP和HDMI视频输出接口后面，各有一颗芯片，用于辅助视频输出，优化视频输出信号。

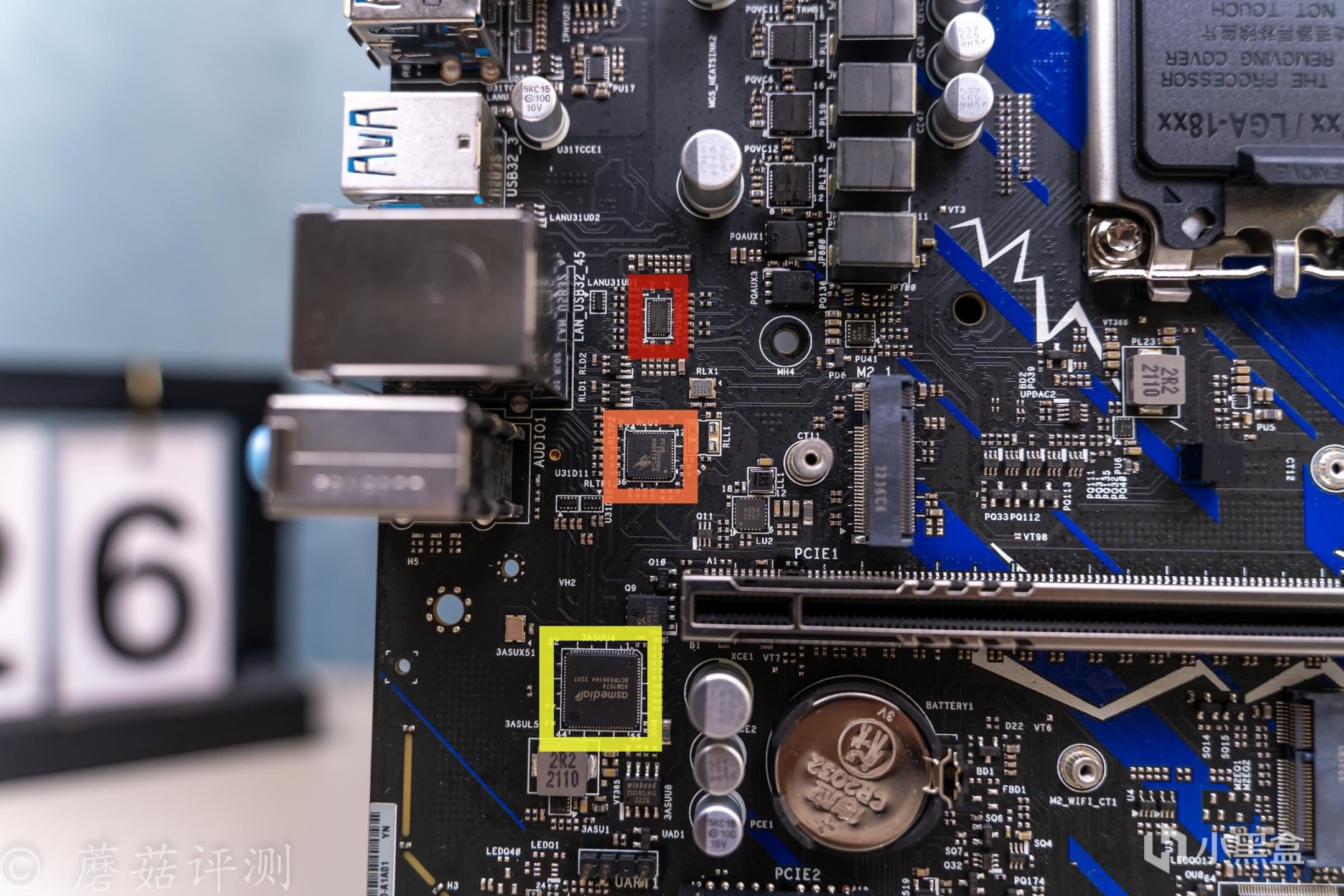

▼下面还有多颗芯片，红框芯片丝印P13EQX，USB 3.2 Gen1/Gen2 MUX/DEMUX芯片；橙框丝印RTL8125，2.5G的Lan口主控芯片；黄框丝印ASM1074，USB HUB主控芯片。
▼主板的左下角，还有两颗芯片，红框芯片丝印NUC121ZC2，这是一颗ARM架构的单片机芯片，主要用于主板灯效控制；橙框芯片丝印ALC897，小螃蟹的声卡芯片。

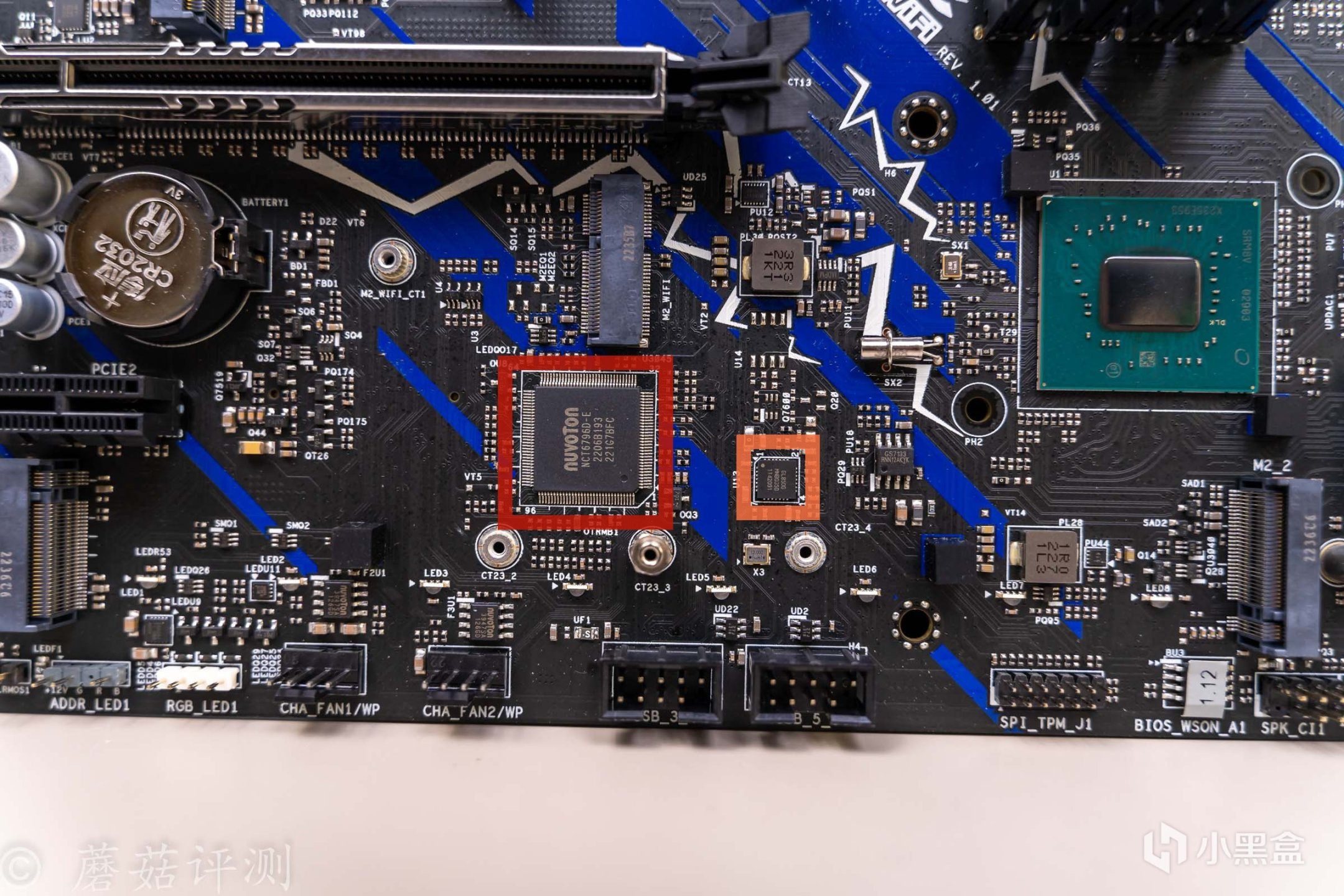

▼左边红框这颗硕大的芯片丝印NCT6796D，用于检测主板的各项参数；旁边的橙框芯片丝印GL850G，USB 2.0的HUB芯片，给主板底部的两个USB2.0接口提供支持。

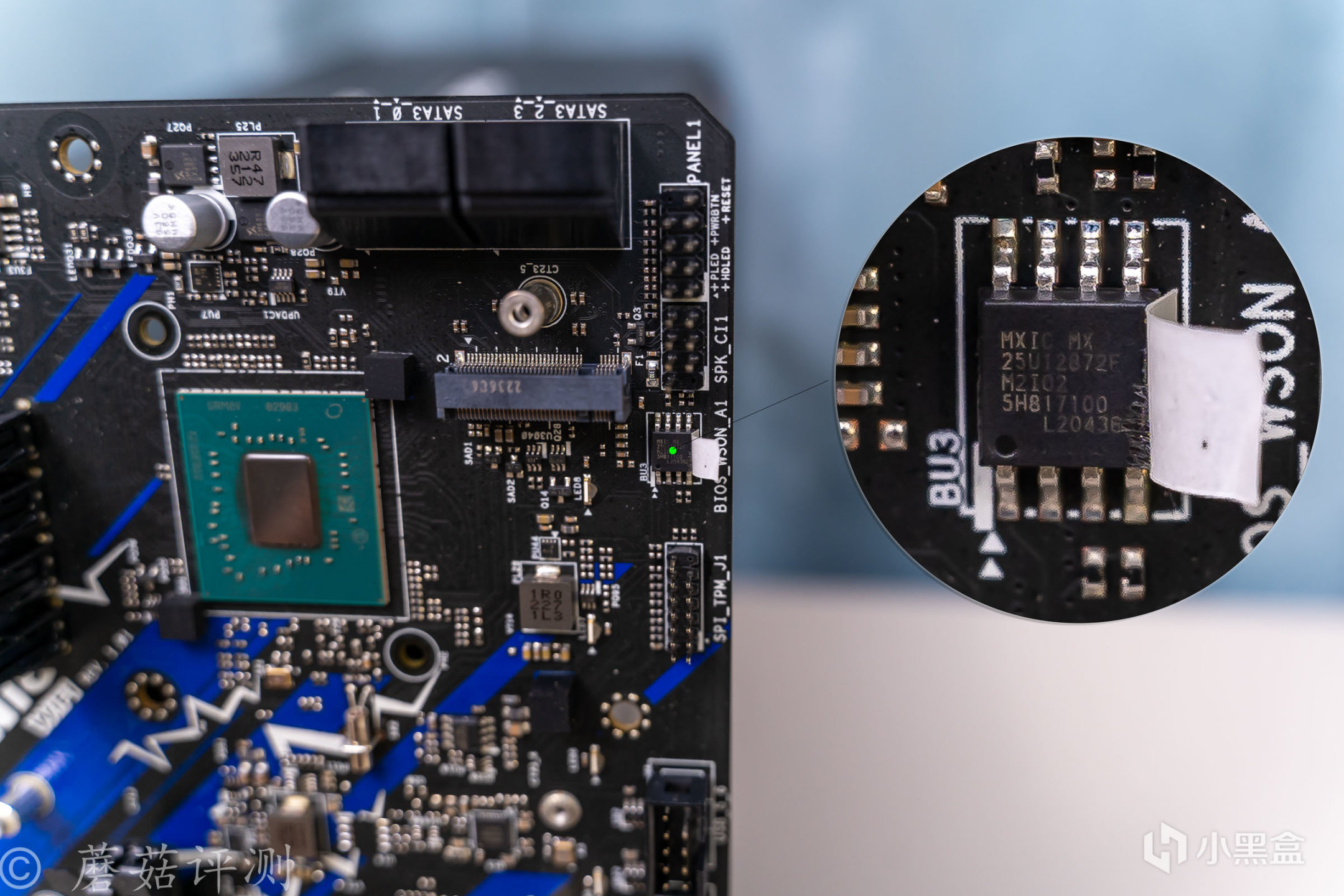

▼主板的BIOS存储芯片，在主板的右下角，容量在16MB左右，基本够用了。
▼另外在主板的背面，还有一颗ASM1543，给主板后部的Type-C接口提供支持。
▼主板背面的这个索尼克的涂装，还是挺漂亮的，简单几笔，神态刻画的非常传神。
▼另外就是这个eDP插座，可以方便的连接一些eDP接口的屏幕，例如华擎自家推出的新品屏幕，就可以轻松连接。

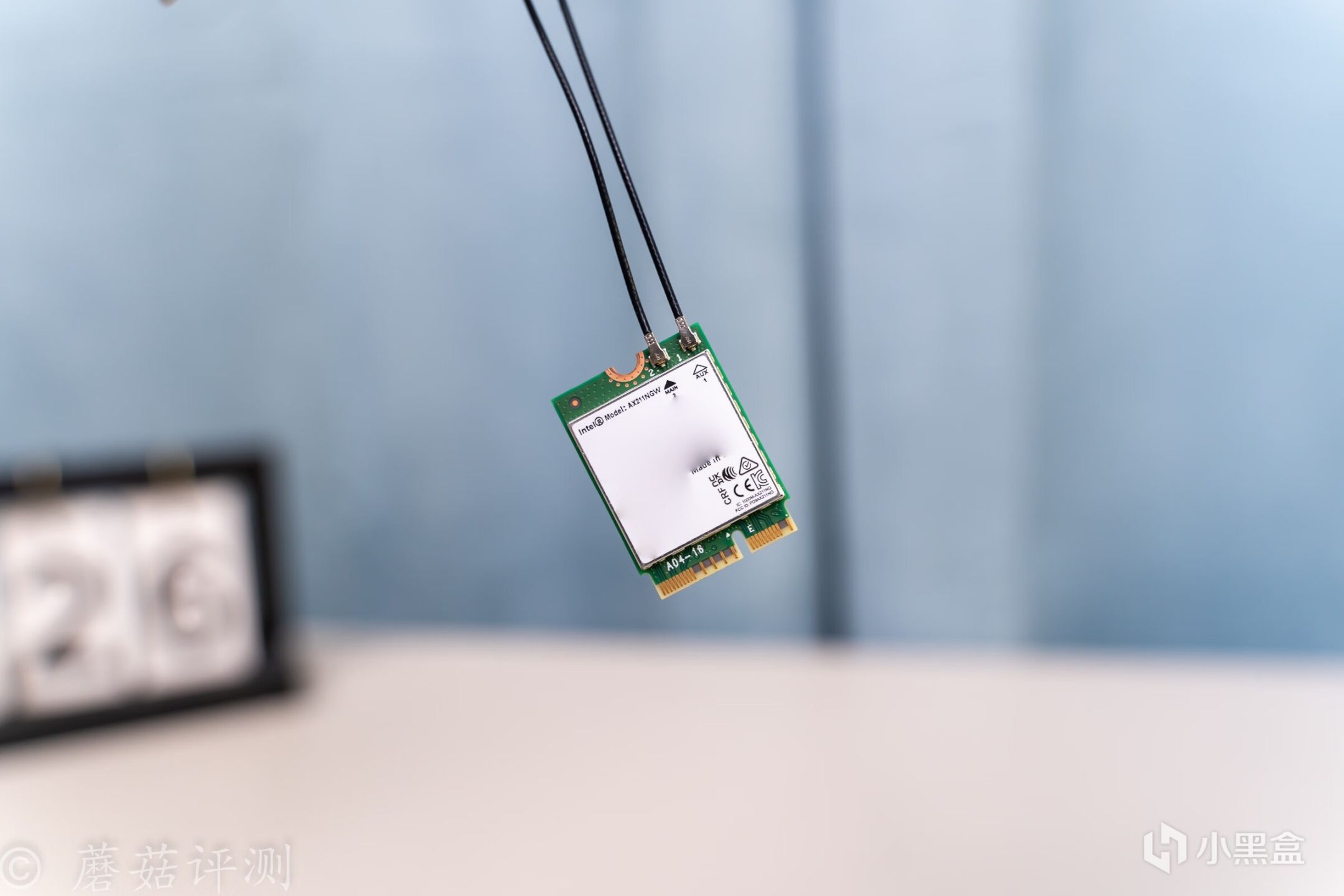

▼最后看一眼无线网卡，AX211，支持WIFI6E、蓝牙5.2，性能还是非常不错的。
五、总结
华擎这块B760M PG SONIC索尼克联名款主板“妖味”十足，整体的设计还是非常有创意的。在拓展性方面，这块主板标配了三个M2插槽，均有金属覆盖件覆盖，可以辅助M2固态散热，保证其稳定运行。另外，在主板的背面，还标配了一个eDP的插座，方便直接连接屏幕。在机箱内部屏幕逐渐成为标配的当下，这个eDP插座，还是非常实用的！关键是，华擎这个eDP插座设计的非常的有创意、非常的大胆、敢为人先，符合华擎“妖板”一直以来给人的印象。
这块板子的供电规格方面表现也非常不错，左侧供电8相，上侧供电6相，总共有14相供电。其中Vcore供电12相，清一色的50A的DrMos，Vgt供电1相，也是50A的DrMos，这套供电模组，可以非常轻松的满足13代i7及以下处理器的默频供电需求。
其余的方面，标配三个M2插槽，且均有金属散热件覆盖，非常不错。主板的外观方面也很有意思，有索尼克的联名设计，主板正面和背面均有漂亮的涂装。另外在主板的IO饰罩上，还有一个非常有意思的设计，有一个金币，可以随着观看角度的变化而转动。
唯一让蘑菇不太喜欢的是，SATA接口仅有4个，虽然平时插满的机会也很少。
