赔本赚吆喝？150元搞定Mesh组网实现全屋WiFi覆盖

楔子

最近正是双十一电商大促节点，想必这个时间段小伙伴们都在牟足了劲儿买买买，提升生活品质。WiFi无线网络作为家庭网络环境的重要环节直接影响到我们在家中刷短视频、购物的体验。

作为一个“前垃圾佬”，我对于花小钱，办“大事”这件事上颇有执念，今天再来聊一聊150元（2台路由器）搞定全屋Mesh组网。

全屋Mesh组网的两种形式

▼家庭路由器的连接方式无非两种，要么有线，要么无线，但是通常来说，有WiFi全屋覆盖问题的话，通常是家中没有预埋网线，故而我们的内容将主要围绕着无线组网进行，以我现在租住的房子为例，户型以及入户光纤点的位置可以说是相当刁钻，单只路由器的信号刚好覆盖不到主卧的位置，躺床上玩手机铁没信号。

全屋WiFi覆盖的三字真言：加路由、加路由、还是加路由

▼实践中很多小伙伴对于信号不好、WiFi覆盖不强的第一反应是换路由，而不是加路由，这其实是多少有点思维定势的。当然还有一些小伙伴家里用的本身就是运营商送的光猫、路由一体机，这种确实有点离谱，赶紧换了吧。

你也别不信，现在打开手机或者电脑的WiFi扫描附近的WiFi信号，多少有几个CMCC、ChinaNet、ChinaUnicom，下图是我家附近的WiFi信号。

虽然无线MESH组网回程要占走一半带宽，但是考虑到绝大多数的小伙伴宽带下行不超过1000M（我现在还是500M），无线回程造成的性能损耗（相较有线回程）几乎可以忽略不记。

Mesh组网前后覆盖及性能测试

▼本次MESH组网的主要目的是解决主卧以及阳台的全屋Wi-Fi网络覆盖问题，从结果上也可以看到，像是客厅、次卧等原本覆盖效率就很高的位置网络几乎没有变化，最主要的变化集中在我们打算改善的主卧以及阳台位置。

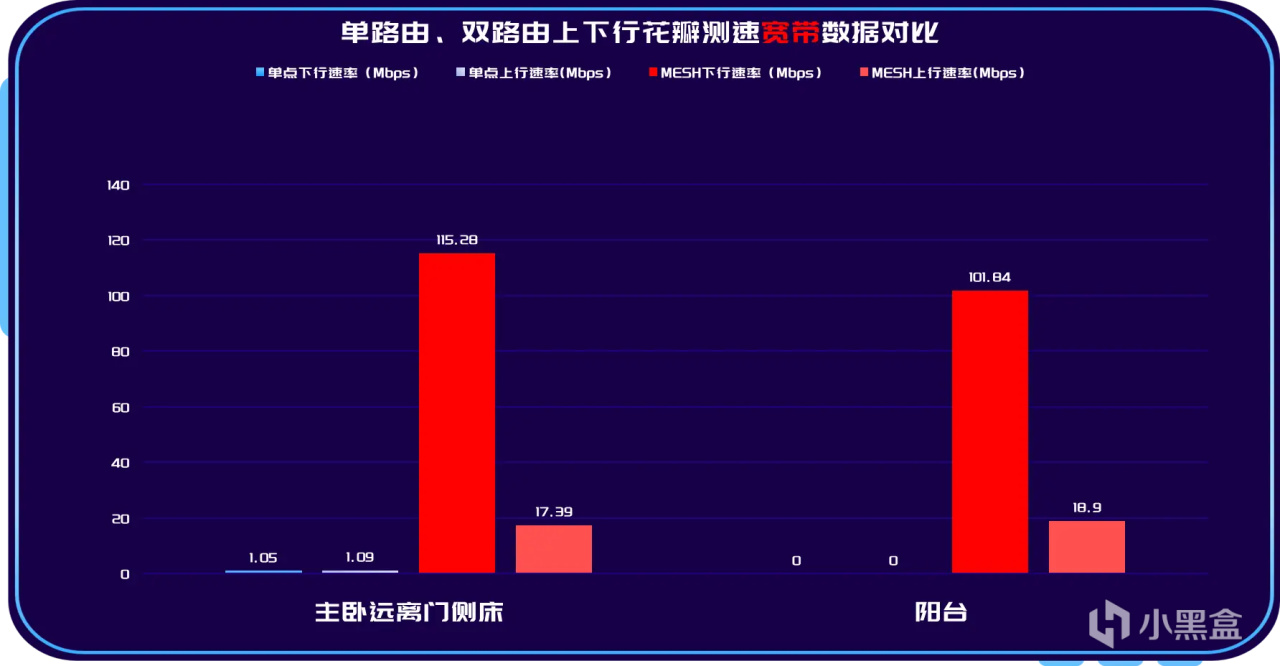

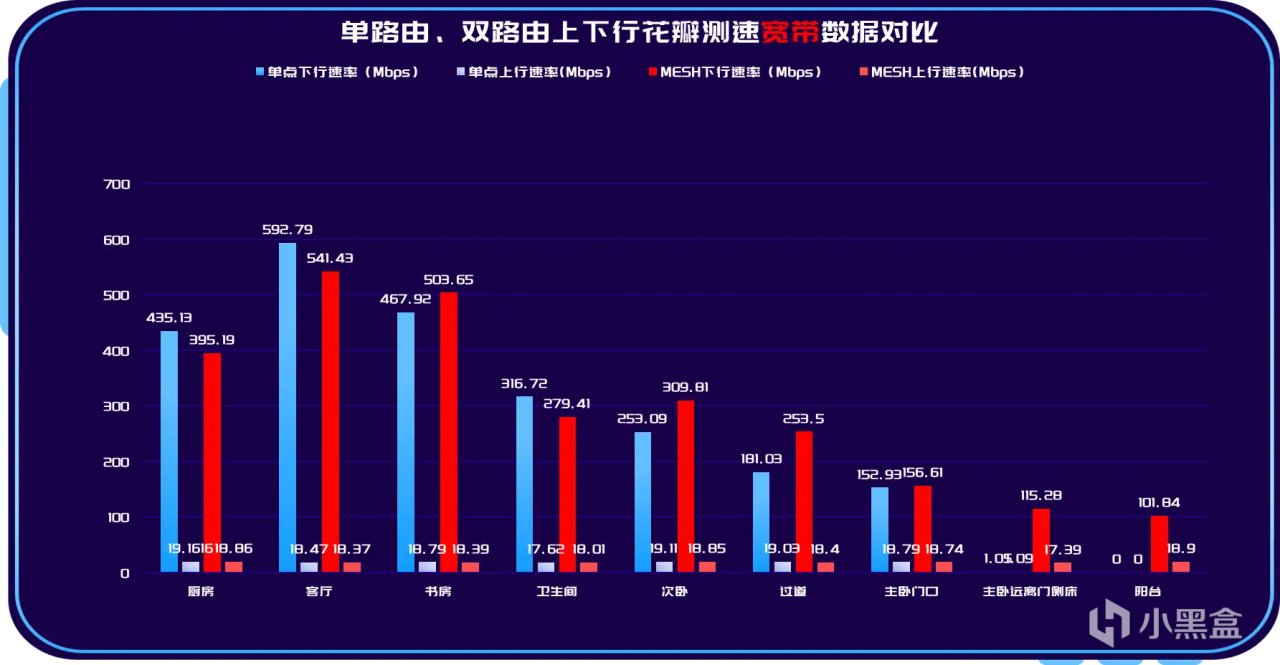

▼还是图标比较直观一些。

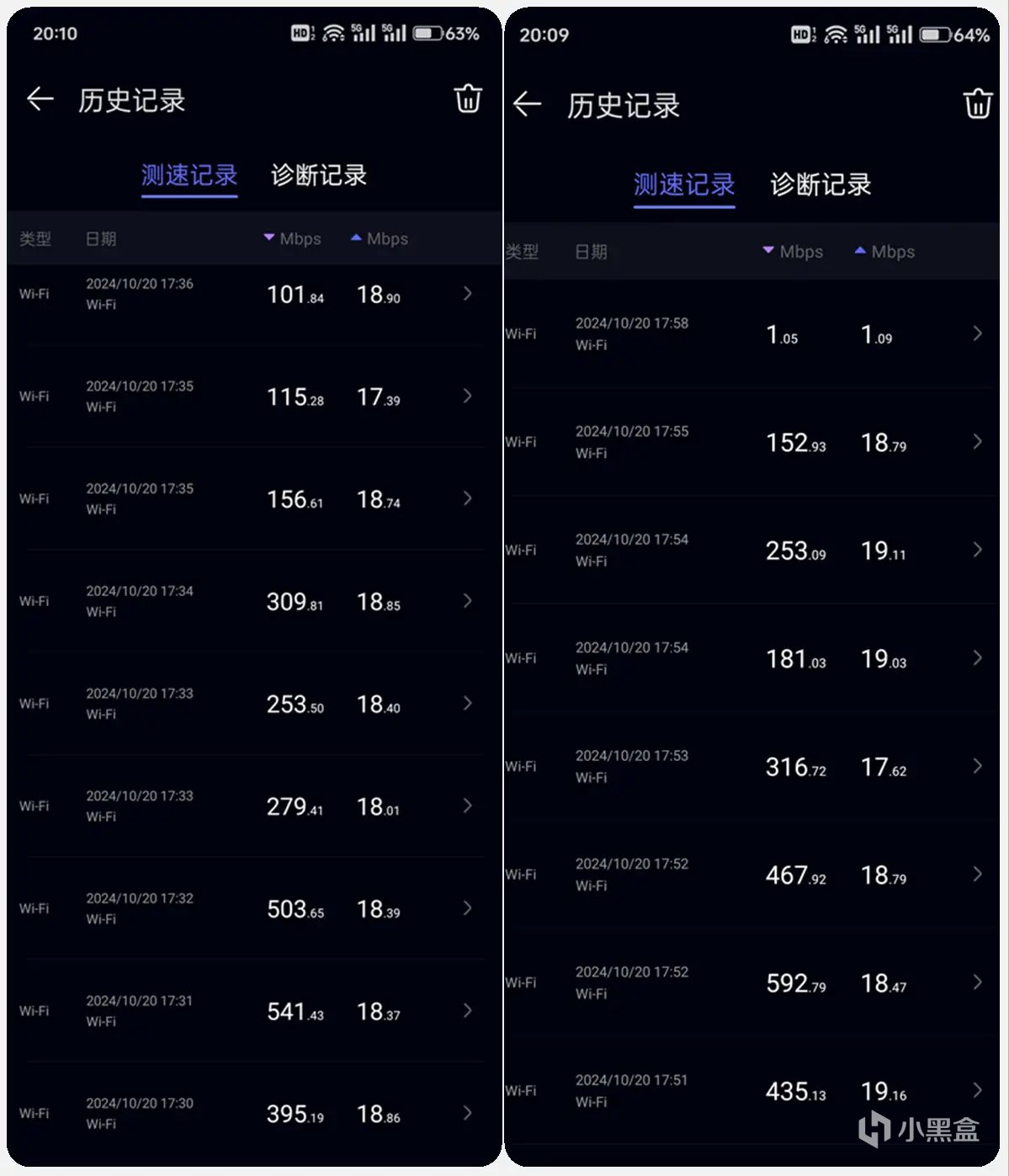

▼测试不能说是100%严谨，误差是难免的，主要提升其实集中在主卧床远门侧以及主卧的阳台。在主卧mesh组网后，下行速率行1Mbps提升到115Mbps，提升了100倍。在阳台位置，从无法上网提升到100Mbps的速率，可见无线宝后羿AX3000组mesh后，全屋无死角，最低也有100Mbps的网速。

不到150两只的WiFi6 MESH路由器-京东云无线宝后羿

▼我知道难免会有小伙伴看到京东云无线宝这六个字难免会有一点条件反射，有些激进的小伙伴可能还会有应激反应。

1.我知道看到京东云无线宝你很急，但是你先别急

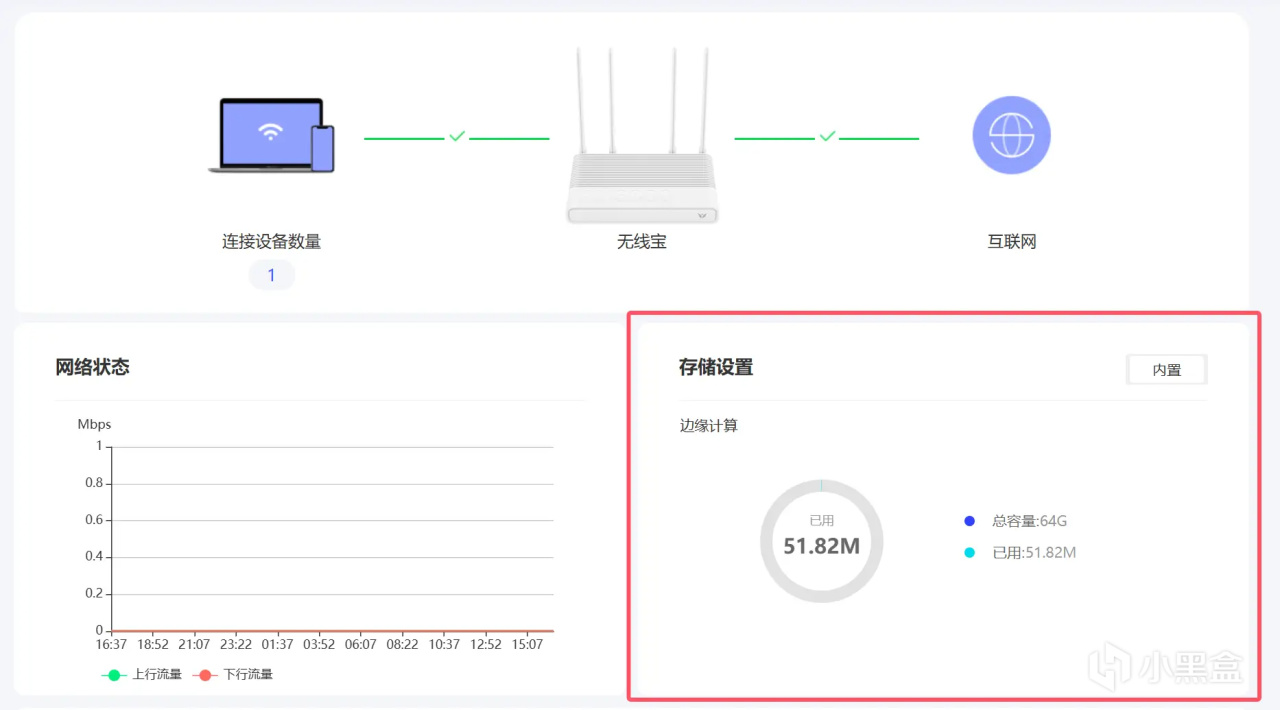

首先京东云的路由器是可以不开启边缘计算的，只要不用手机App绑定，存储就会停留在51.82M。

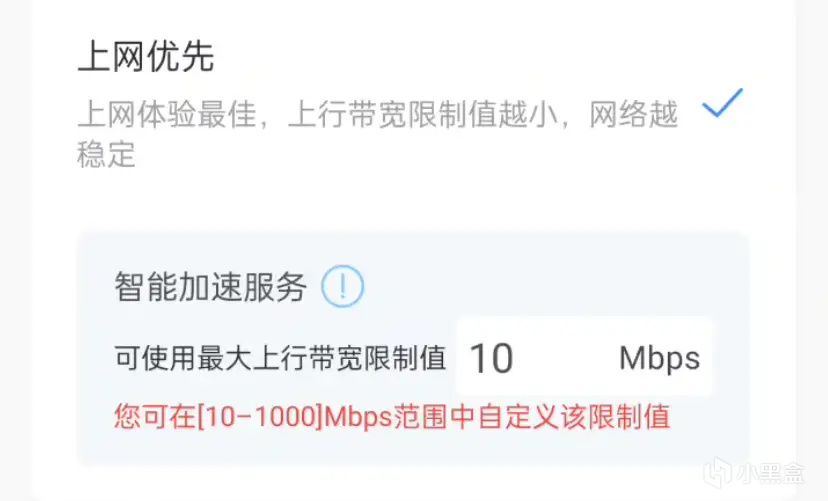

▼其次博主坐标山西，之前一直满速跑京东云，宽带也确实被限速了，不过看起来只限制了上行，50M限制到了20M，也还行。因为这条宽带上没有NAS设备，后来将积分模式改为【上网优先，限制上行到10Mbps，上网完全没影响。

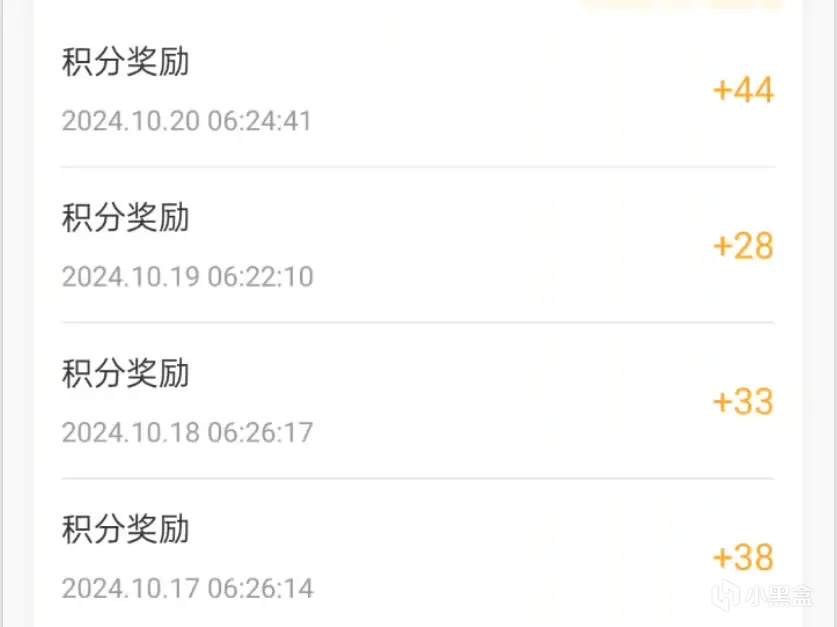

▼目前快两个月了，还没有遇到再次被运营商限速的情况，虽然积分暴降自然是无法避免的了，但是咱不就只是想让它安安静静的做一个路由器嘛，也没毛病。

2.价格真香，硬件配置同样不俗

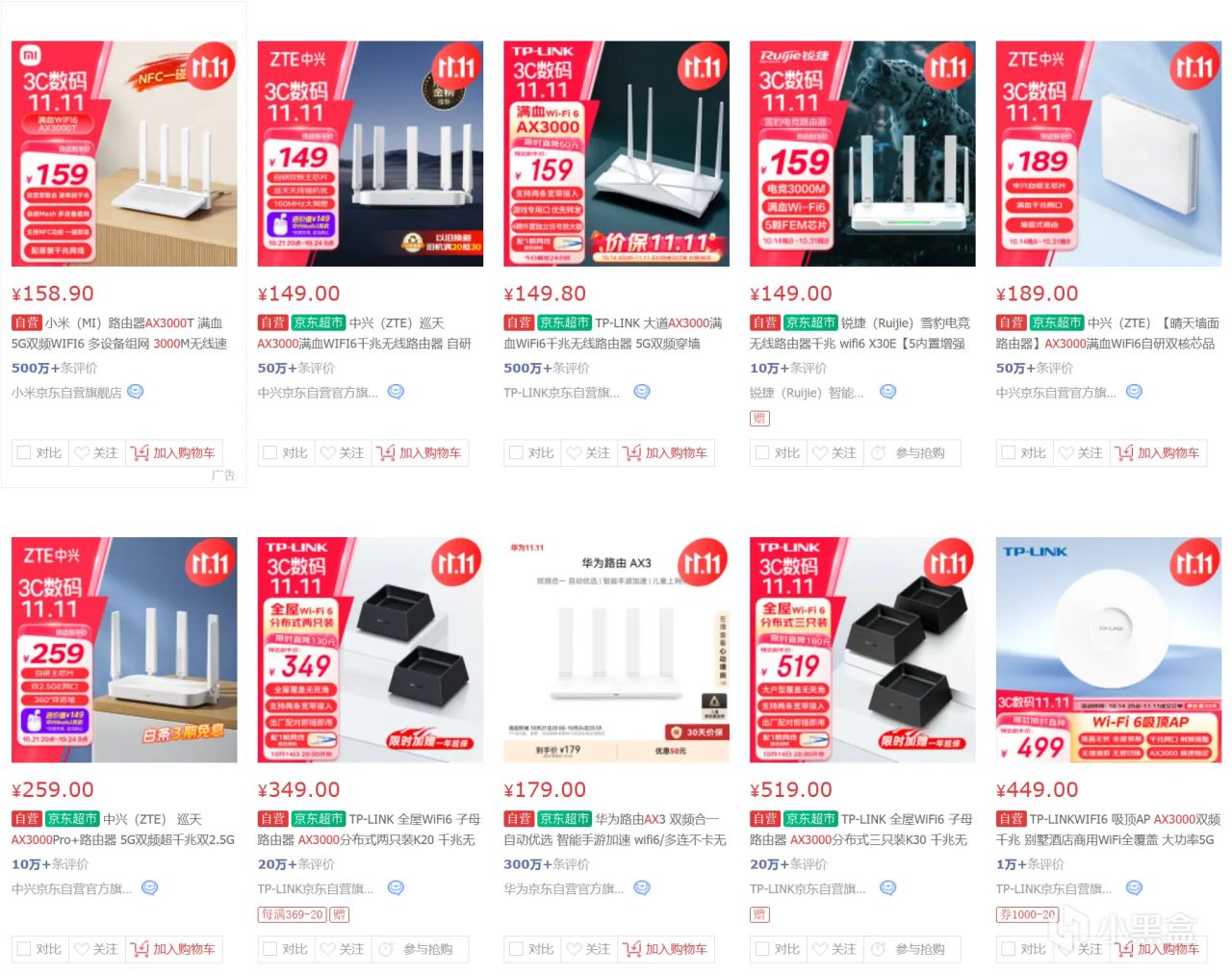

▼在京东上随便搜AX3000，你会看到这里面的路由器怎么呀要个149起跳，两只路由器Mesh组网要298，这里面还有不少硬件配置（参数）不佳的情况。

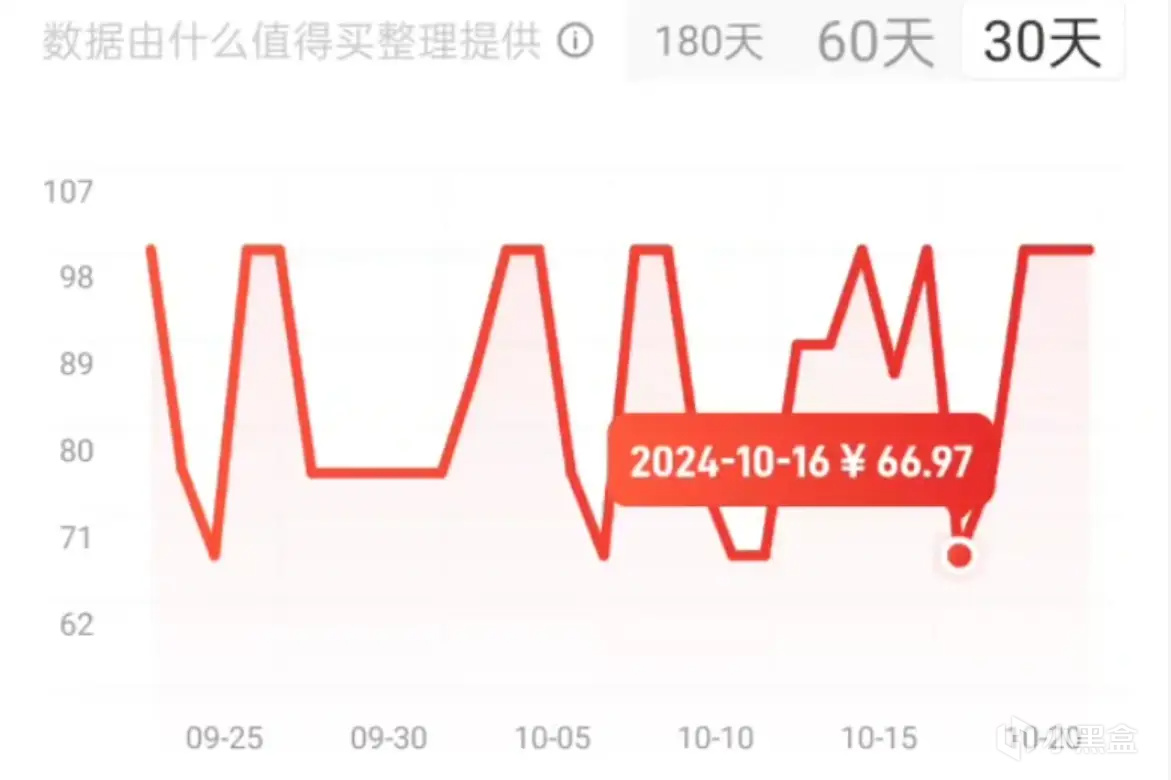

▼但是京东云无线宝AX3000后裔这家伙常态化低价已经来到66.97了，日常价基本在86左右，两台进行Mesh组网甚至不要150块，关键这货的硬件配置还相当给力，不论是搞多台直接进行Mesh组网，还是配合软路由（例如K2P、小娱C5这些能刷Openwrt、潘多拉固件的矿渣）做无线服务都是极好的。

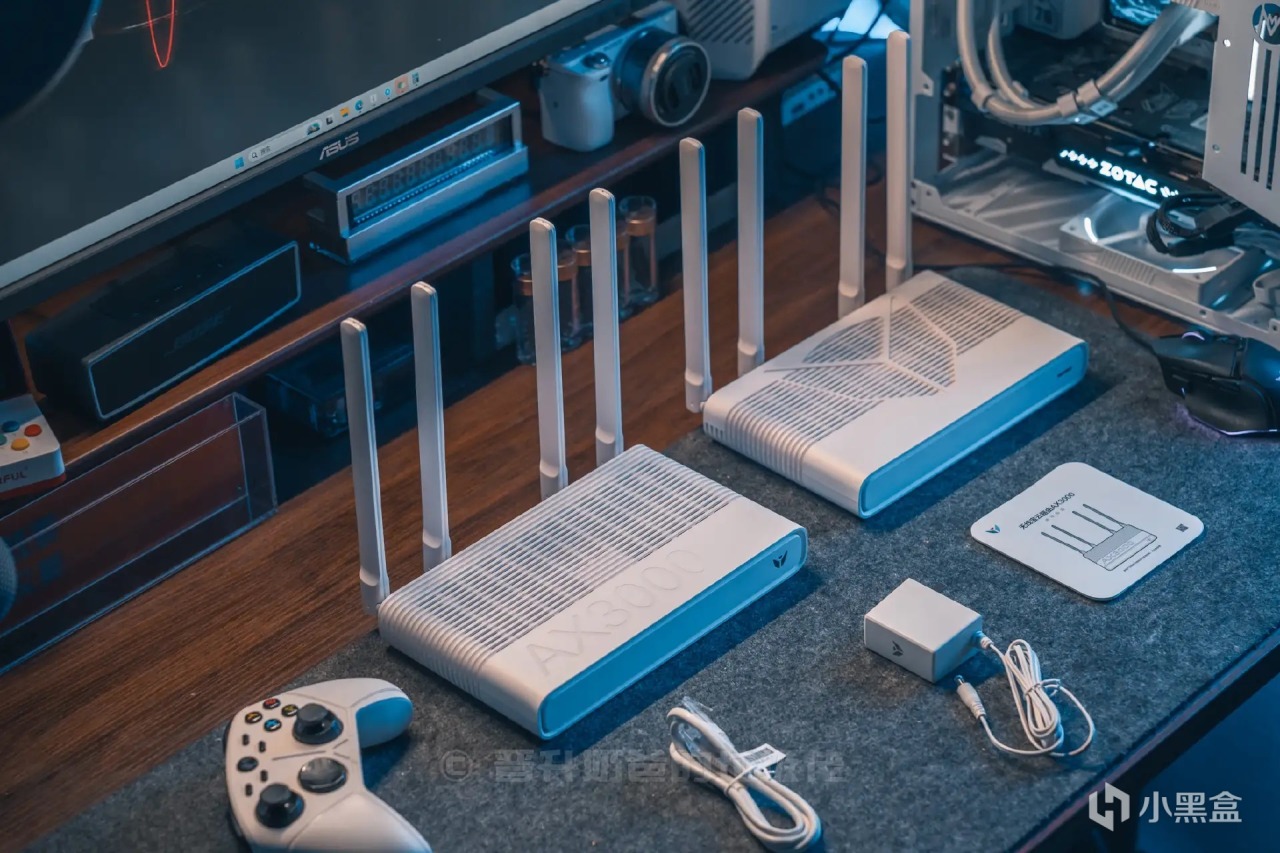

▼简单来看一下无线宝后羿的外观设计和配件，AX3000后羿与AX3000哪吒的硬件配置是一样的（官方铭牌上他俩的型号都是AX3000)，不一样的只有外观、价格以及活动政策，设备覆盖有大面积的散热格栅，主打一个高效散热。电源输出规格12V==1.5A，实测联网功率也就在5W左右，不必担心很费电。在天线配置上分别是2个2.4G天线、两个5G天线，4个全千兆以太网口。

下图左侧是后裔，右侧是哪吒。

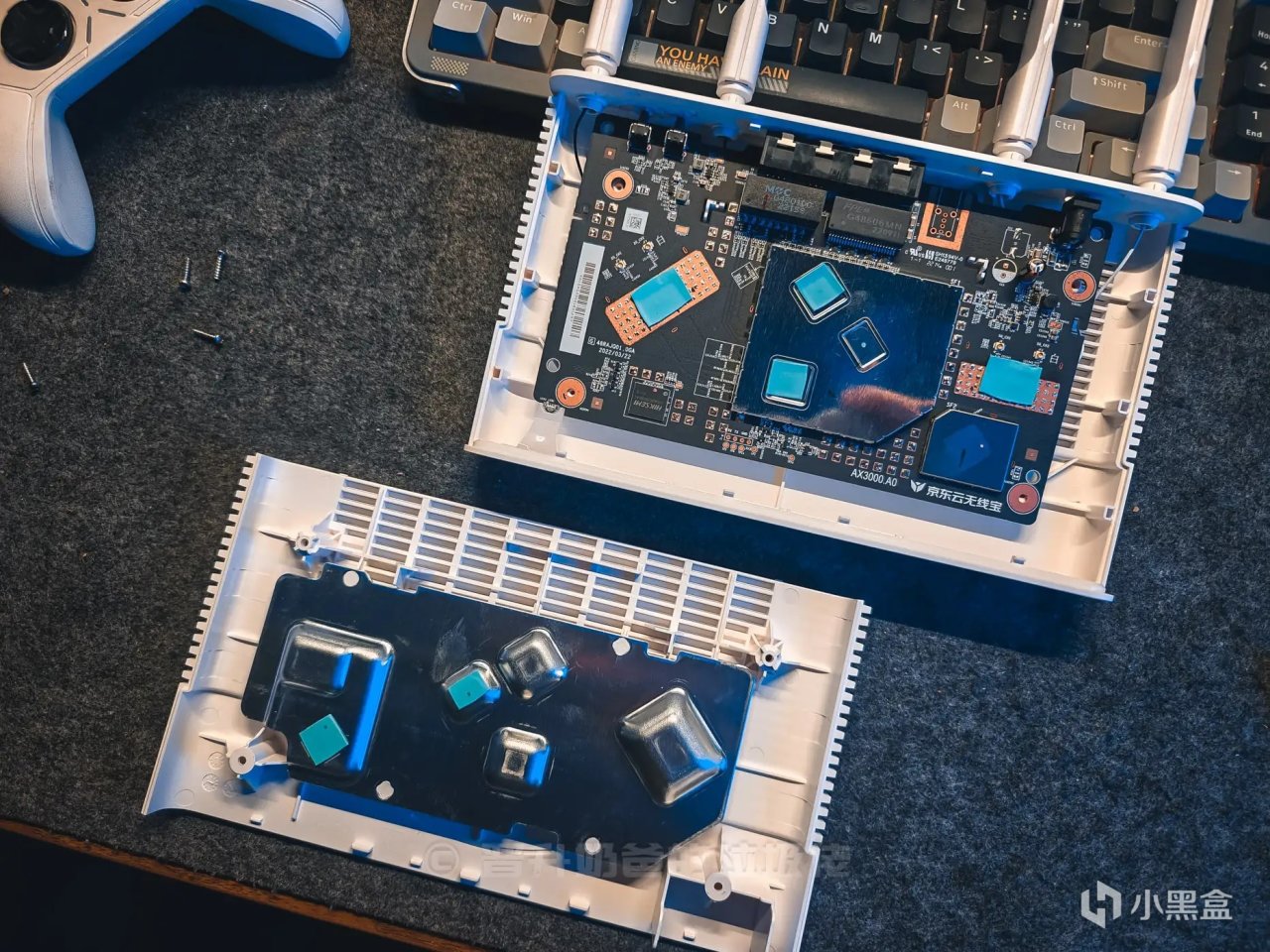

▼路由器外壳使用内梅花螺丝固定，拆开后盖京能看到可以用硕大、良心两个词来形容的散热片。可以看到主板上有两片屏蔽罩，主板两侧有局部覆铜处理，既可以起到屏蔽作用，减少信号干扰，也能起到提升散热的效果，铜片上设置有导热硅脂垫片，连接底壳上的散热片，散热上京东云无线宝AX3000后羿着实很给力。

可以看到天线也是实打实的4根真天线哦，想想之前有些路由器用外置天线作“装饰”就很好笑。

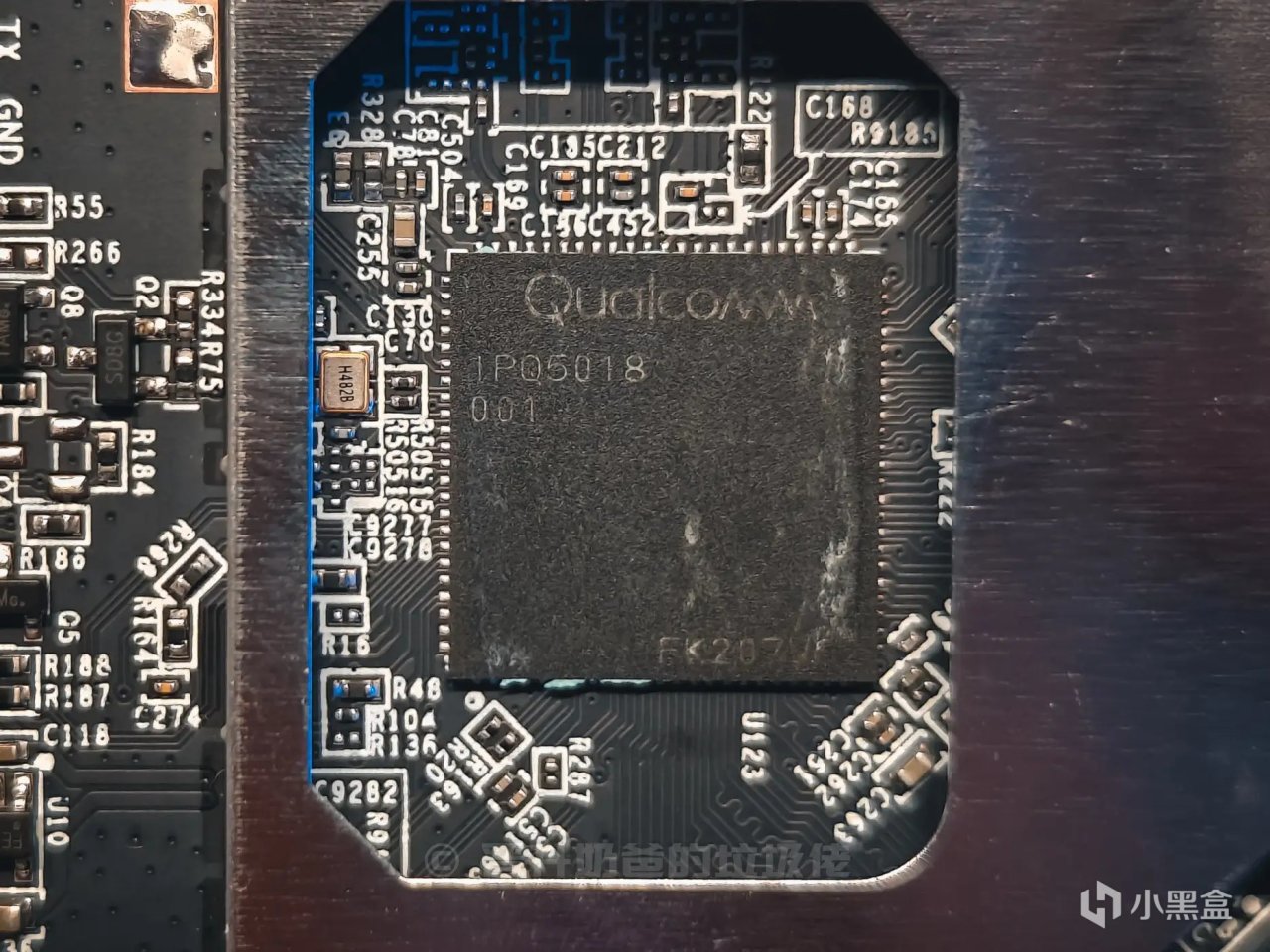

▼将两片屏蔽罩拆开，大的屏蔽罩下面是CPU、内存、，型号高通IPQ5018，集成2.4G WiFi，A53双核1GHz，集成1GHz NPU，能够支持大量设备连接，同时内部的网络加速引擎能有效降低CPU占用率；支持OFDMA技术，允许多个终端同时并行传输，有效提升网络效率并降低了延时，这对于减少网络拥堵尤为有用。

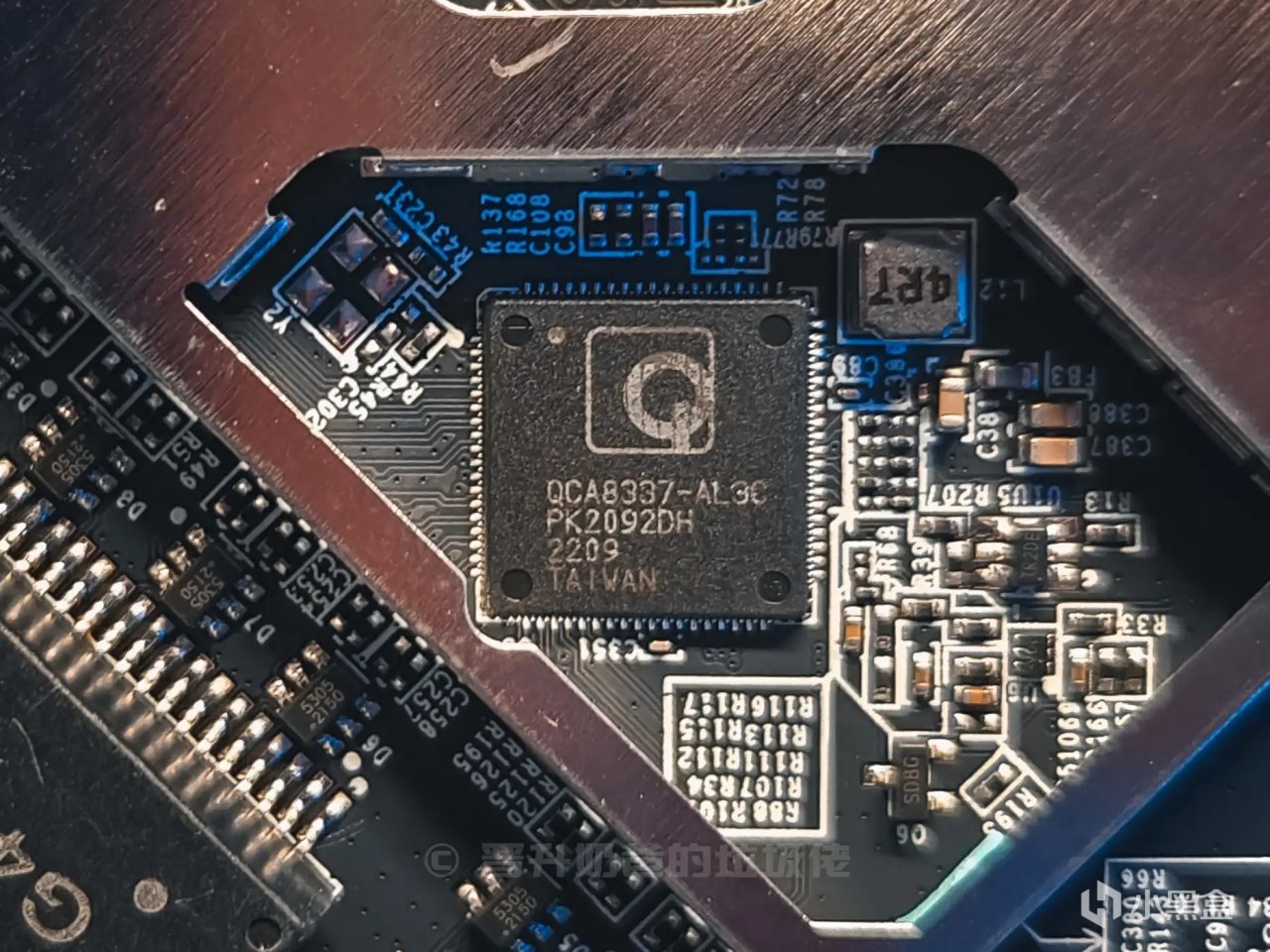

▼千兆交换芯片型号是QCA8337-AL3C。

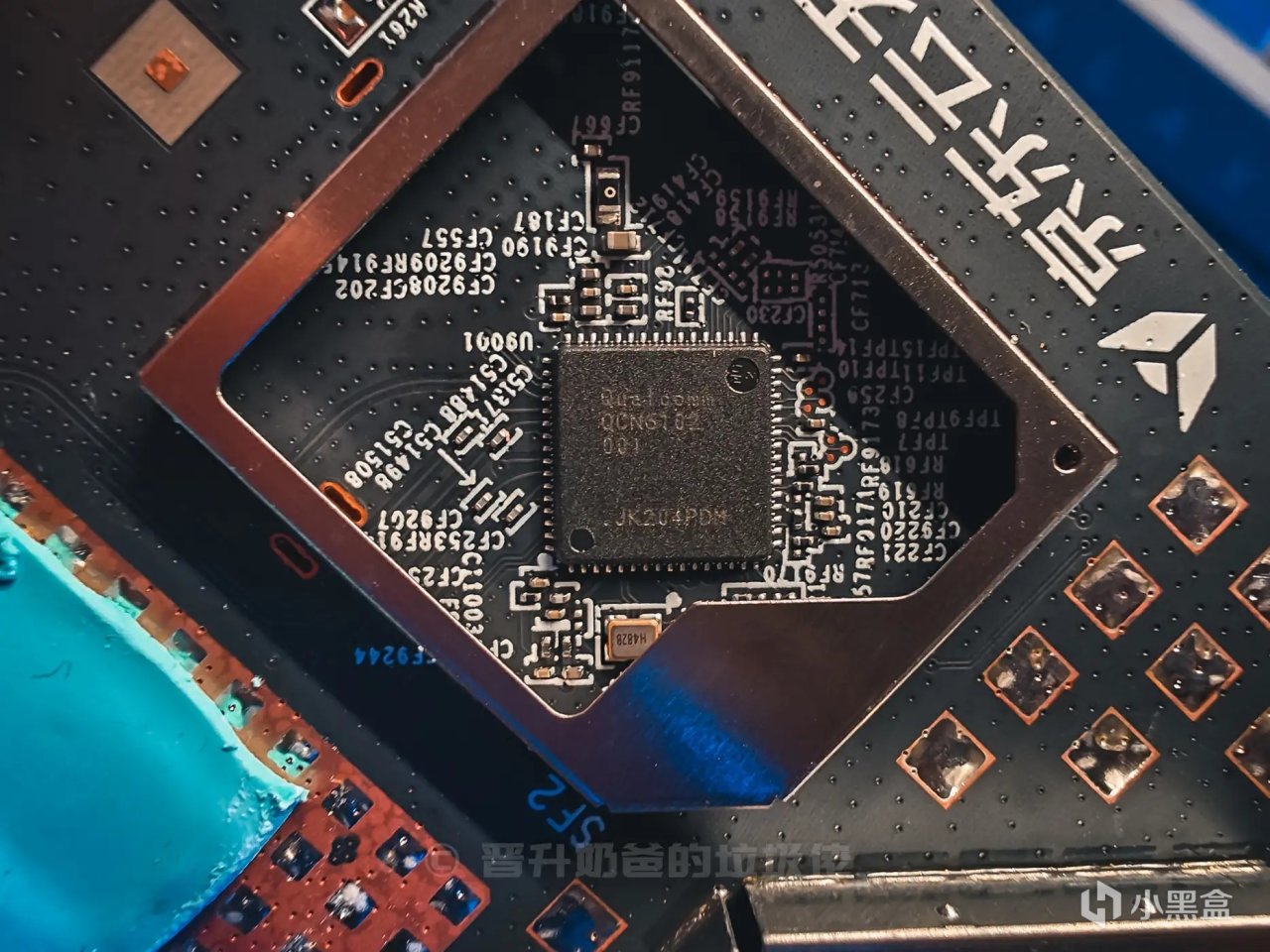

▼无线网络芯片为高通QCN6102，支持2x2 MIMO和2个空间流，能够在160 MHz频宽下达到2402 Mbps的最高速率。

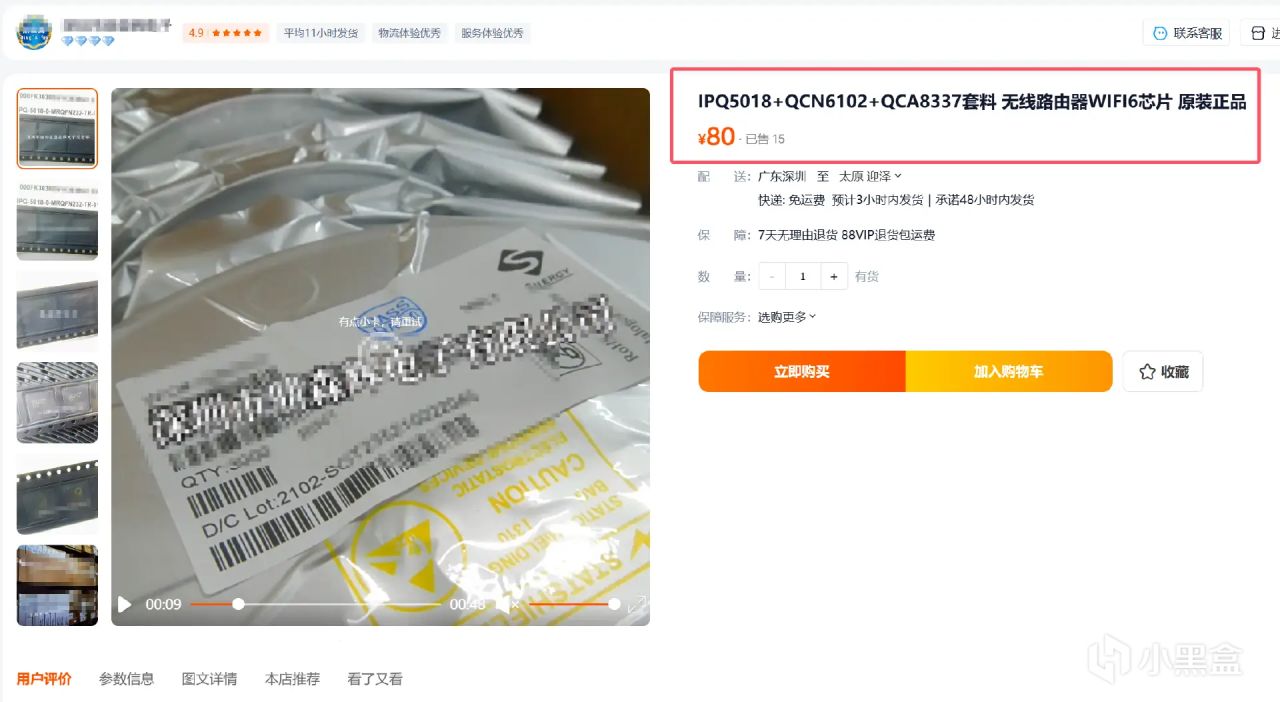

▼简单一张图大家就能知道这套组合有几分牛，某宝上这套组合卖80块，甚至还卖出去15套，好家伙，我不理解但尊重。

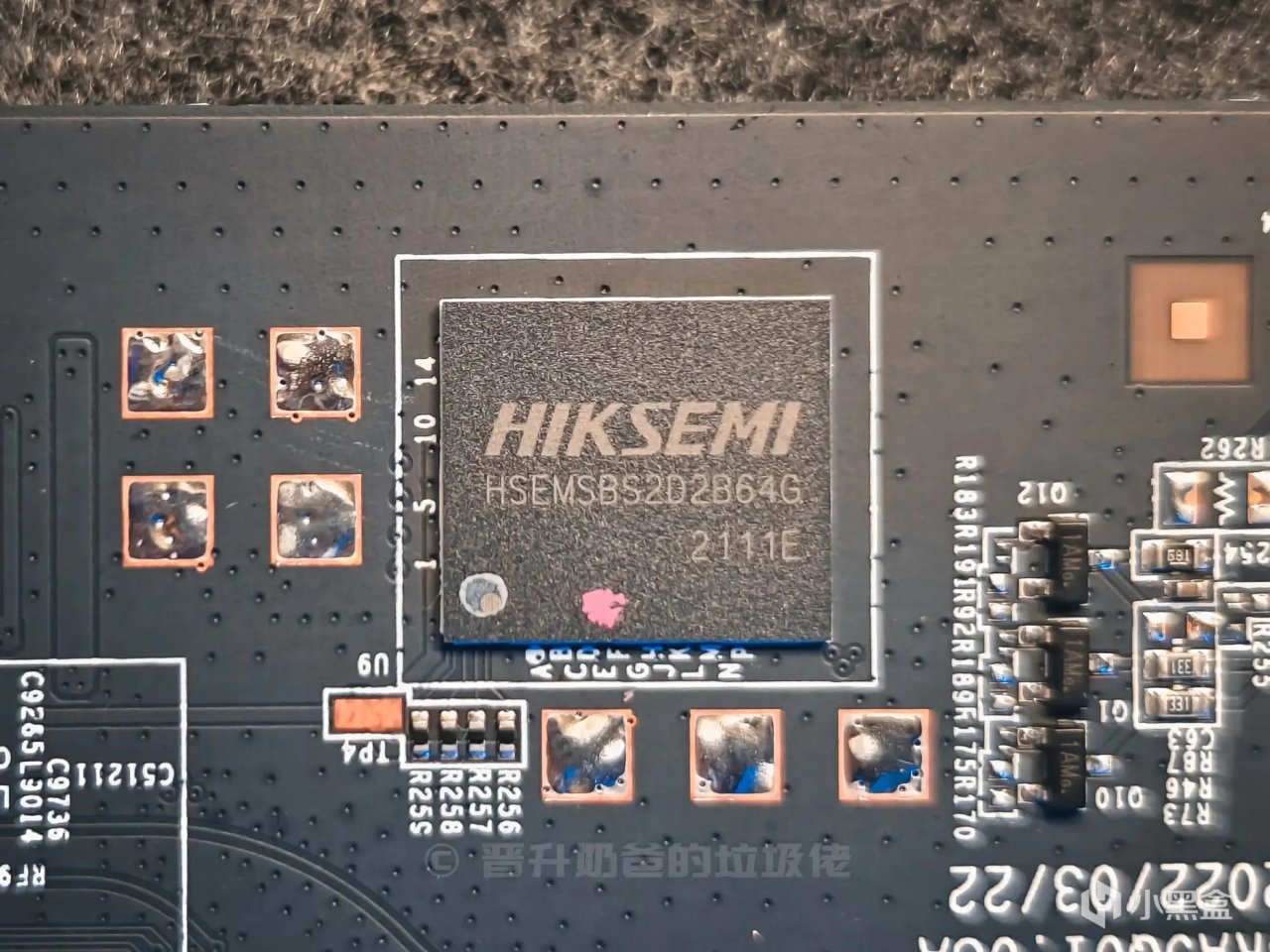

▼用于边缘计算的eMMC来自于海康存储，64GB。

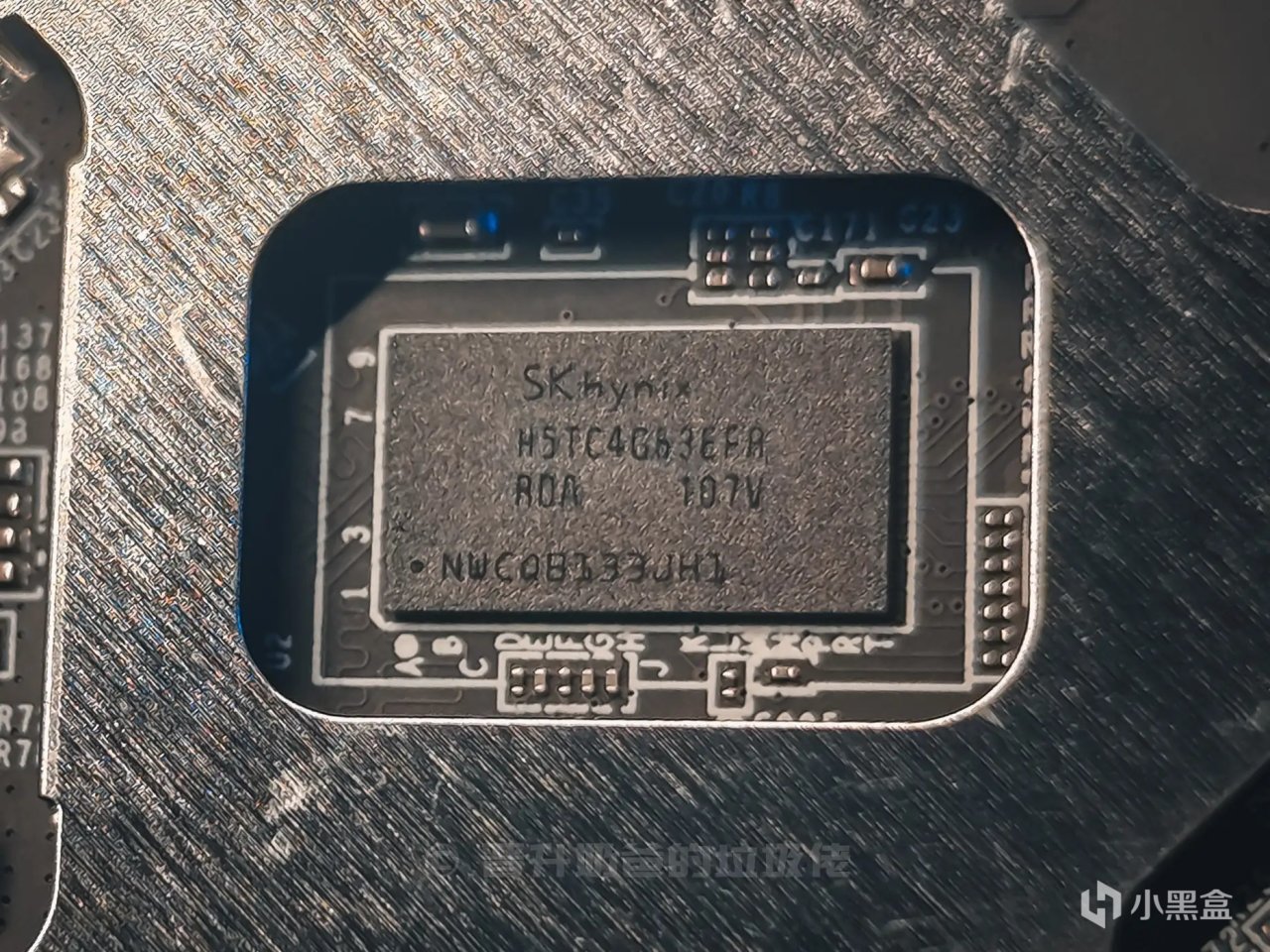

▼内存容量512MB，内存颗粒的型号是H5TC4G63EFR，SDRAM-DDR3L。

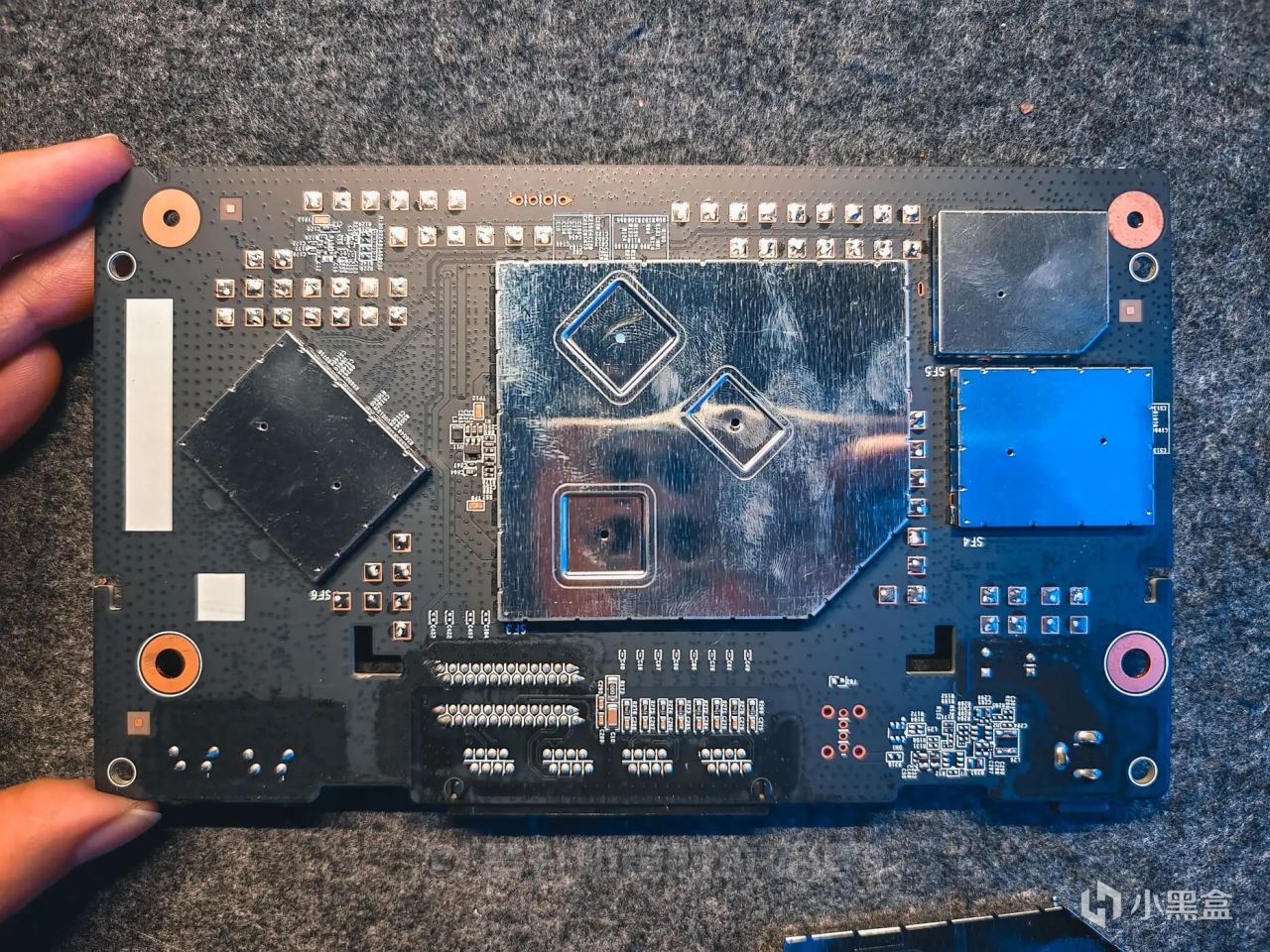

▼将主板从机壳上拆下来以后依旧可以看到大面积的屏蔽罩，别小看这些屏蔽罩，它们能起到电磁屏蔽、减少电磁干扰进而提升性能的作用，很多路由器为了节约成本重要元器件直接裸露，就蛮离谱的。

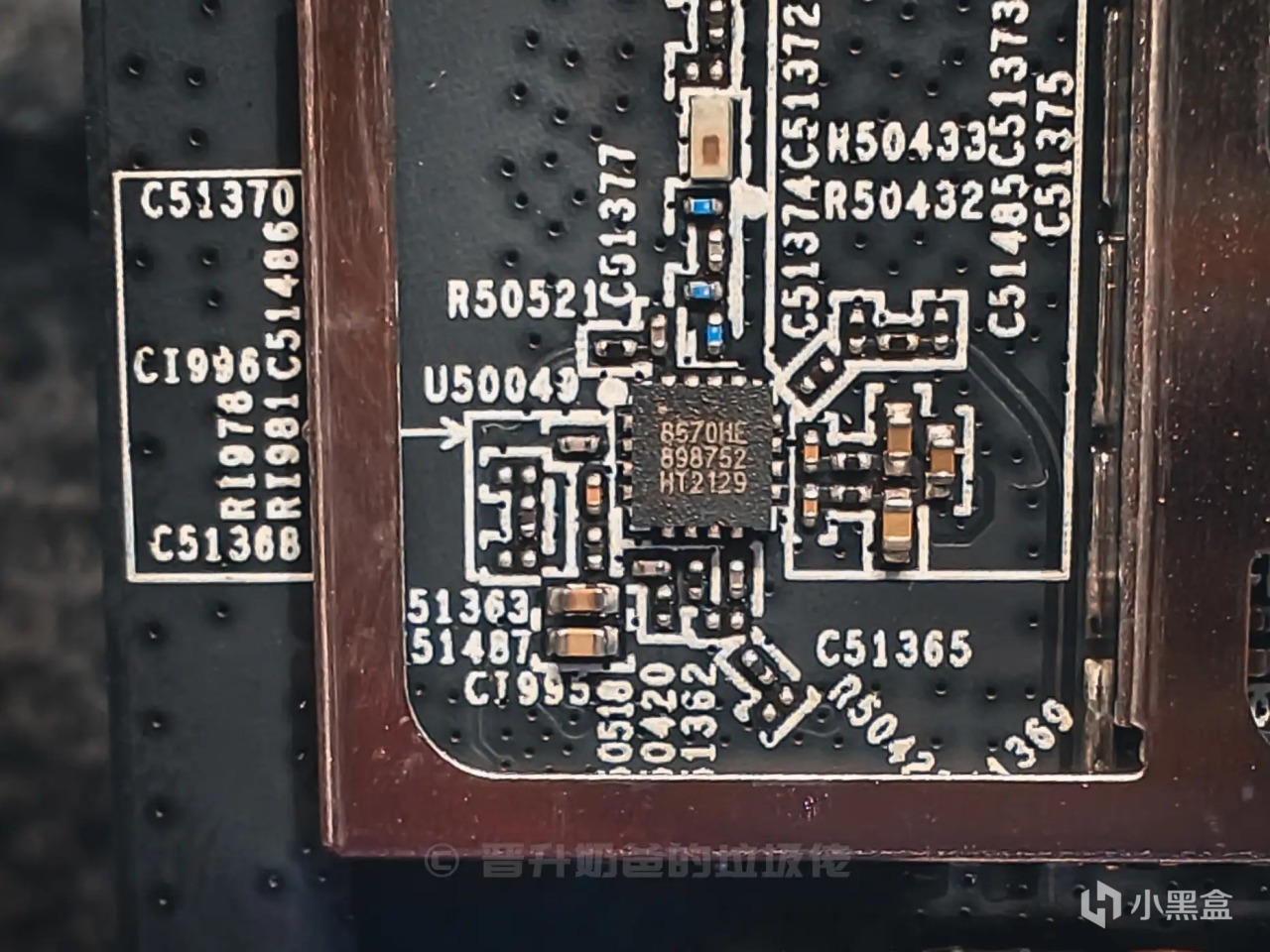

▼大屏蔽罩之下没有芯片，但是电路很多，两侧的屏蔽罩里面是FEM射频芯片，主板左侧是来自于康希通信科技（上海）有限公司的5G FEM芯片，型号是KCT8570HE。

KCT8570HE主要参数如下：

集成了802.11ax 5GHz PA、LNA以及T/R开关。
完全匹配的输入和输出。
集成的射频和直流功率检测器。
在5V供电下，发射增益（Transmit gain）为30.5dB，接收增益（Receive gain）为16.5dB。
噪声系数（Noise Figure）为1.8dB。
输出功率（Output power）在不同的调制方式和误差向量幅度（EVM）下有不同的表现：
- +16.5dBm @ -43dB EVM, HE160/MCS11
- +20.5dBm @ -40dB EVM, HE160/MCS11
- +22.5dBm @ -35dB EVM, VHT80/MCS9
- +23.5dBm @ -30dB EVM, HT20/MCS7
所有引脚都通过了ESD静电防护标准。
外部组件需求最小化。
小型封装：QFN16-pin, 3mm x 3mm x 0.55mm。
符合RoHS和REACH环保认证。

集成了802.11ax 5GHz PA、LNA以及T/R开关。

完全匹配的输入和输出。

集成的射频和直流功率检测器。

在5V供电下，发射增益（Transmit gain）为30.5dB，接收增益（Receive gain）为16.5dB。

噪声系数（Noise Figure）为1.8dB。

输出功率（Output power）在不同的调制方式和误差向量幅度（EVM）下有不同的表现：

+16.5dBm @ -43dB EVM, HE160/MCS11

+20.5dBm @ -40dB EVM, HE160/MCS11

+22.5dBm @ -35dB EVM, VHT80/MCS9

+23.5dBm @ -30dB EVM, HT20/MCS7

所有引脚都通过了ESD静电防护标准。

外部组件需求最小化。

小型封装：QFN16-pin, 3mm x 3mm x 0.55mm。

符合RoHS和REACH环保认证。

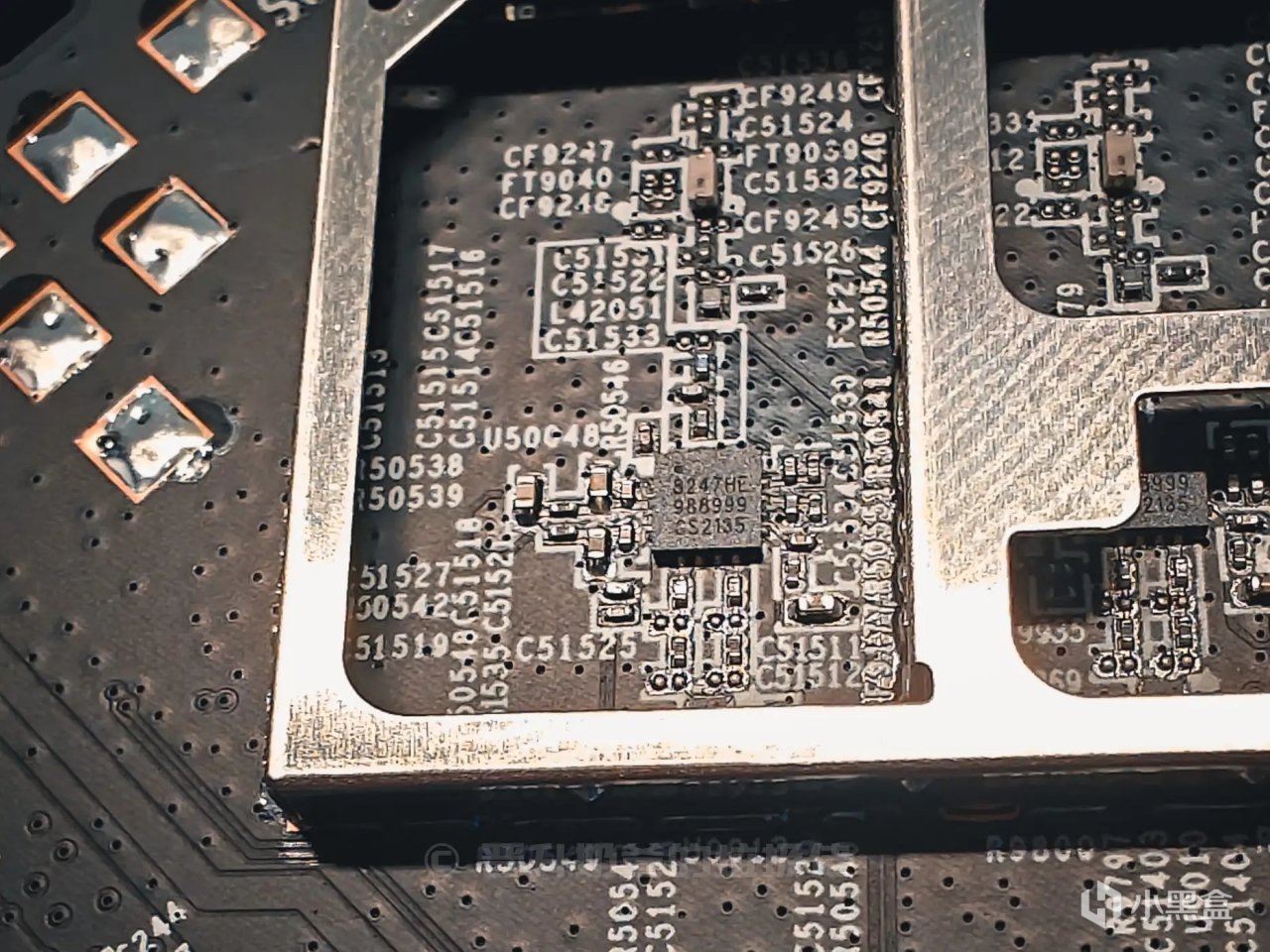

▼主板右侧是两颗同样来自于康希的2.4G FEM芯片，型号是KCT8247HE。

KCT8247HE主要参数如下：

集成高性能2.4GHz PA、LNA旁路和T/R开关。

在5V供电下，发射增益（Transmit gain）为30dB，接收增益（Receive gain）为15.5dB。

在5V供电下，噪声系数（Noise Figure）为1.5dB。

在不同的调制方式和误差向量幅度（EVM）下，输出功率（Output power）有不同的表现：

+20dBm @ -43dB EVM, HE40/MCS11

+21dBm @ -40dB EVM, HE40/MCS11

+22.5dBm @ -35dB EVM, VHT40/MCS9

+23.5dBm @ -30dB EVM, HT20/MCS7

所有引脚都通过了ESD静电防护标准。

完全匹配的输入和输出。

集成功率检测器。

需要的外部组件最小化。

小型封装：MIS-16L, 3×3×0.57mm。

符合RoHS和REACH环保认证标准。

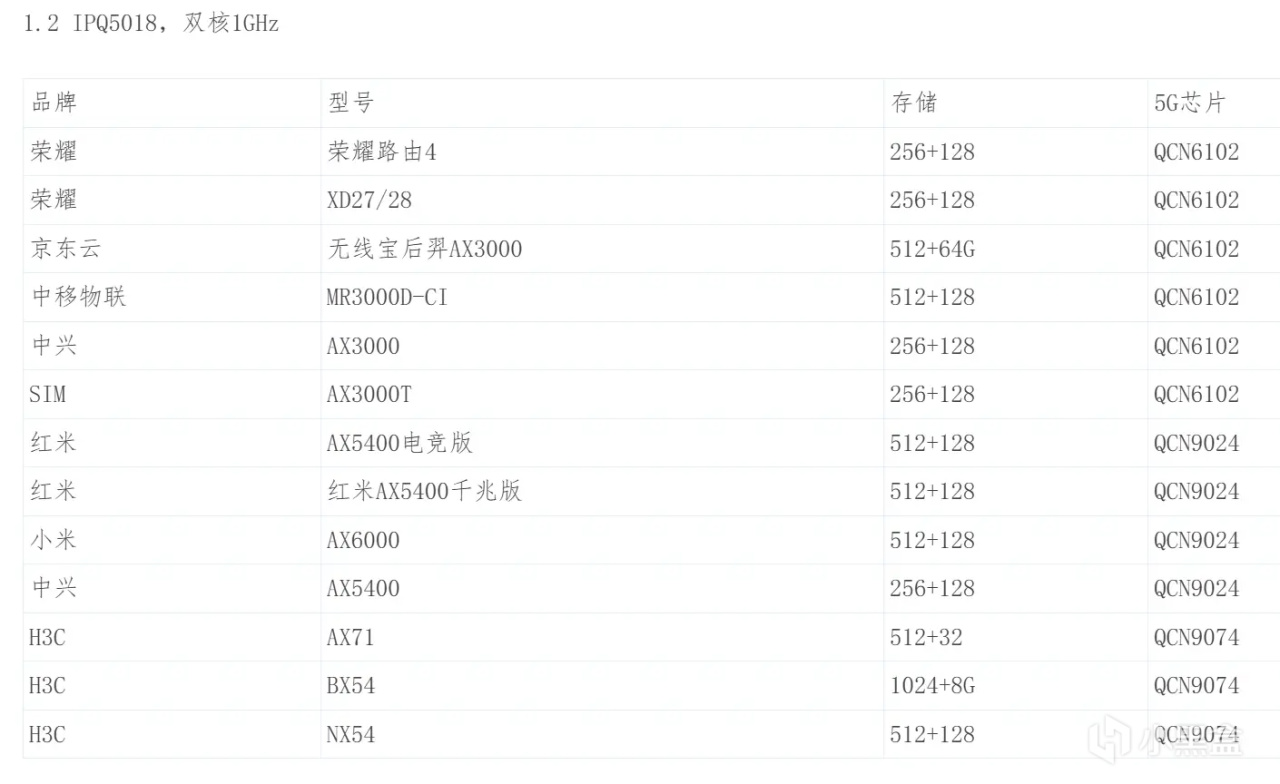

▼引用恩山大佬@weishu2002 《高通WiFi6方案（ipq50XX/60XX/8XXX）路由器分类梳理》里面的一张图片，512MB内存先秒一片，64G eMMC又秒一片，最低66.97的价格直接完成爆杀。

全屋WiFi覆盖实操

1.决定使用Mesh组网还是无线中继组网（同一品牌or不同品牌路由器）

▼为了方便理解，我们可以把Mesh当作是无线中继的升级版。

Mesh组网的最大优点在于只要移动设备和路由器都支持802.11kvr协议，各个路由器之间就可以实现可以一键组网，不用自己改配置，并且后续主路由更改网络配置也会自动同步给子路由。

个人的意见是最好用Mesh组网，实在卡预算再退而求其次用无线中继，毕竟大家家里或多或少有那么几个闲置的老旧路由器。

2.复盘户型找出路由器最佳位置

▼墙体是最影响信号覆盖的最主要因素，我们在进行路由器无线组网的时候可以复盘一下家里的户型图与路由器的位置。

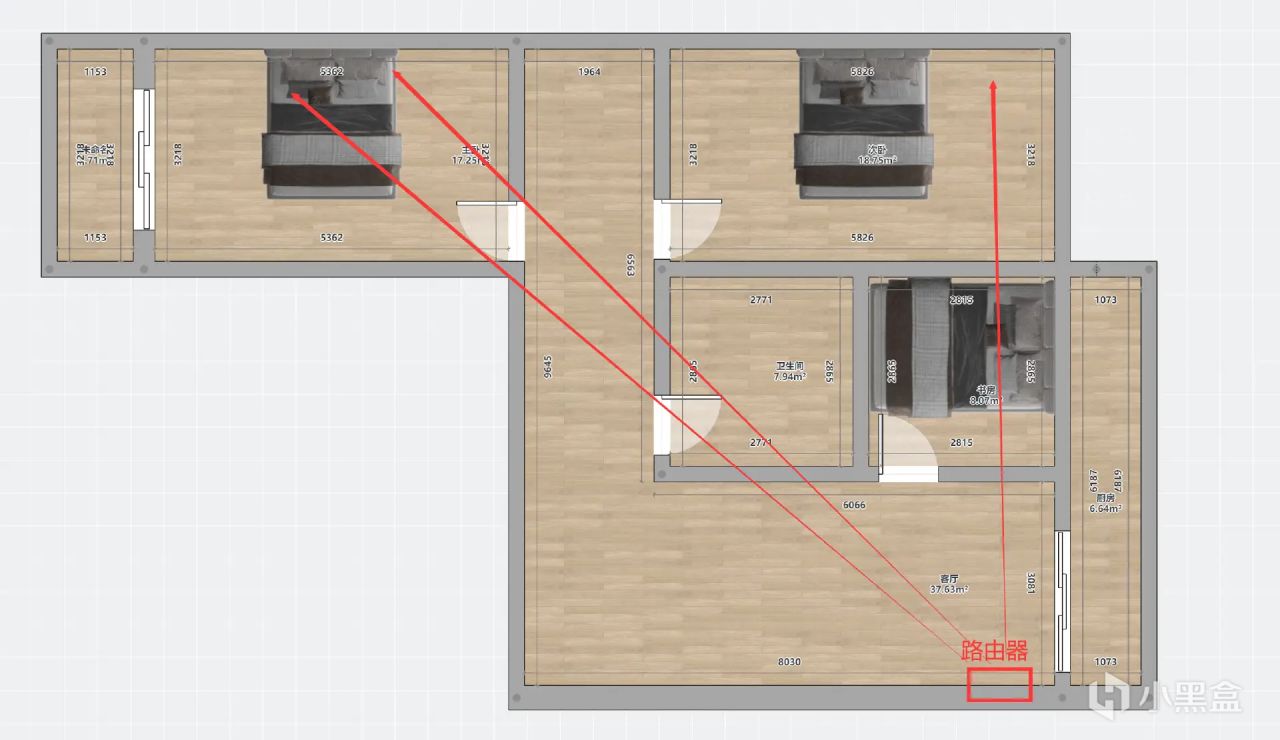

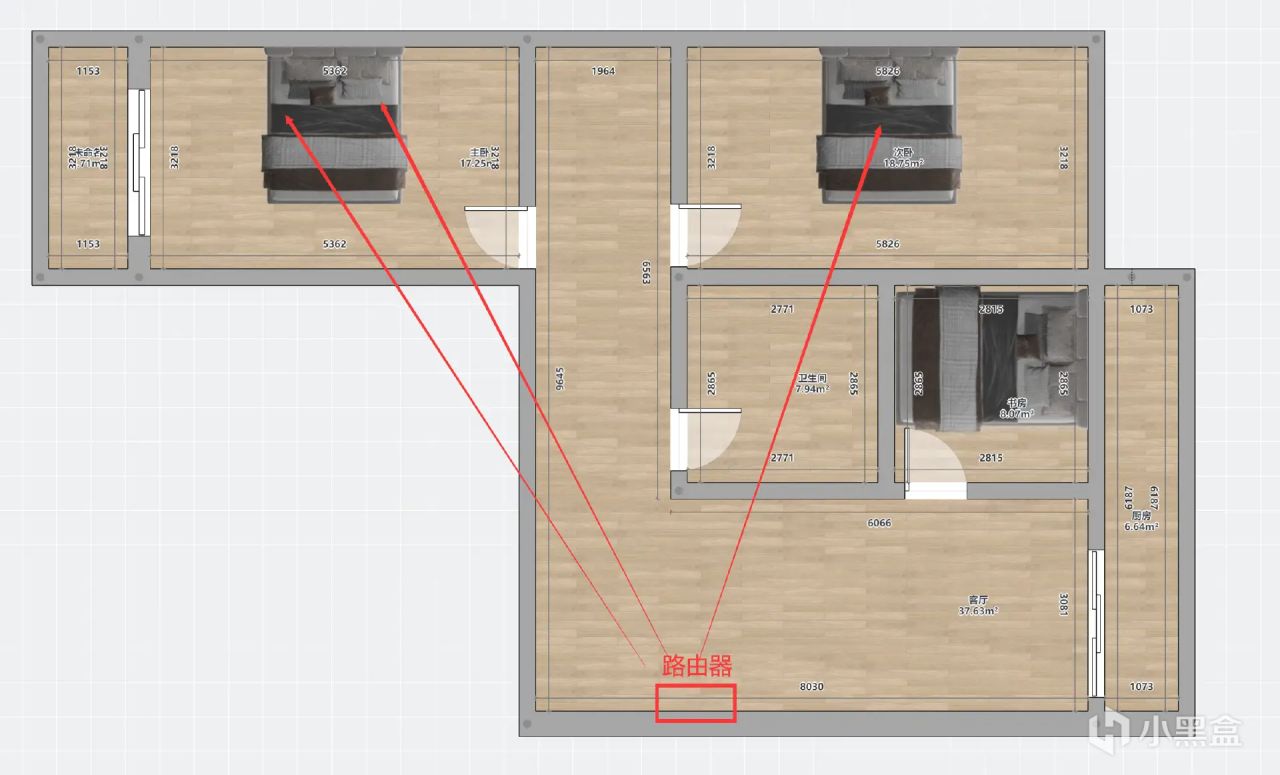

举一个我家的例子，可以看到路由器的信号想要从客厅走到主卧着实不容易，床上靠门一侧墙较少也要过三面墙，远离门侧要过四面墙。

▼要么我们将光纤、电源位置拉长，移动路由器位置，基本上只需要一个路由器就能实现全屋WiFi覆盖。

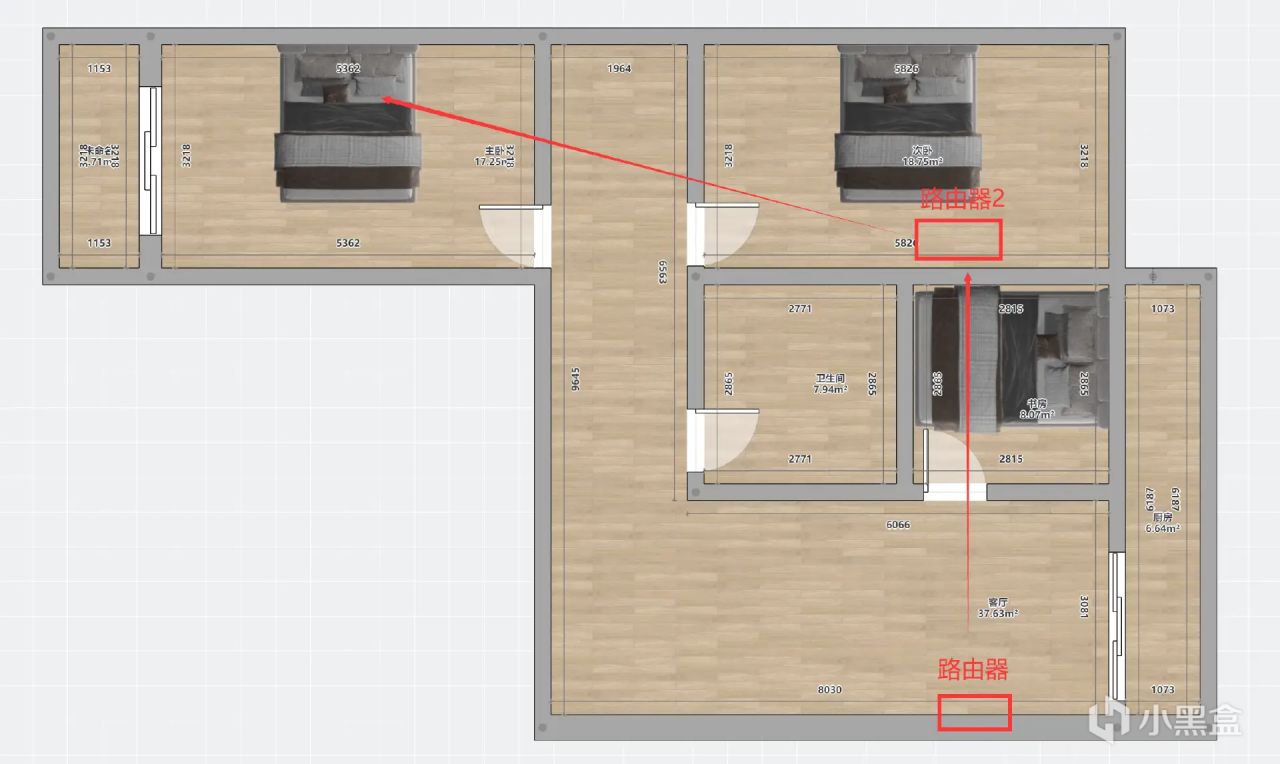

▼要么就是稍微移动一下路由器的位置，然后加无线节点，两个节点之间过门总比过墙要好一点。

3.选用一个干扰较小的信道

▼基本上只要不太拉的路由器都可以手工选择信道，有一些路由器也可以自动选择最优信道。那么信道是个什么呢，比较好理解的话，可以当作是车道，比如四车道，从左至右依次是1、2、3、4车道。我们在路由器后台能够看到36、40、44、48、38、46、42等数值的信道，和车道实际上是一个原理的，这个数字只表示一个”标号“，不是数字越大、信号越好。

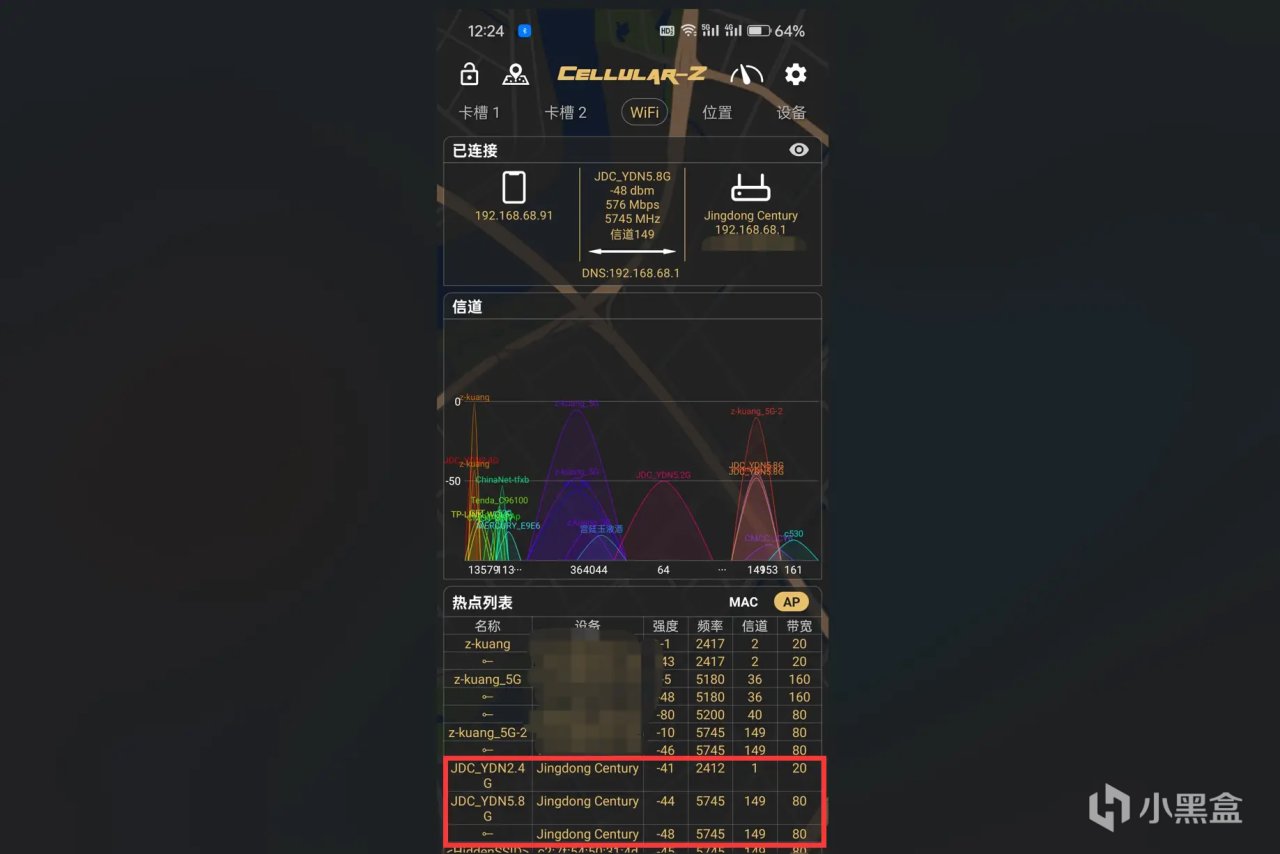

在手机上安装一个Wi-Fi魔盒，就能看出来其他邻居的路由器采用的都是哪些信道了，我们选择其他人使用较少的那个就好。
