7键小键盘组装教程

先说一下特点：全键无冲、全键改键、全键热插拔、键线分离

需要准备的工具：电烙铁、焊锡丝、镊子、剪刀、t9000胶水、电脑、一根type c线

需要准备的零部件：7个轴座、7颗LL4148贴片二极管、7颗轴体、一块pcb、一块pro micro开发板，一个带板type c公头、一个带板type c母头、四颗m3*10内六角螺丝、一个2u卫星轴、底壳、定位板、若干排针与杜邦线

先像这样将排针焊接到开发板上

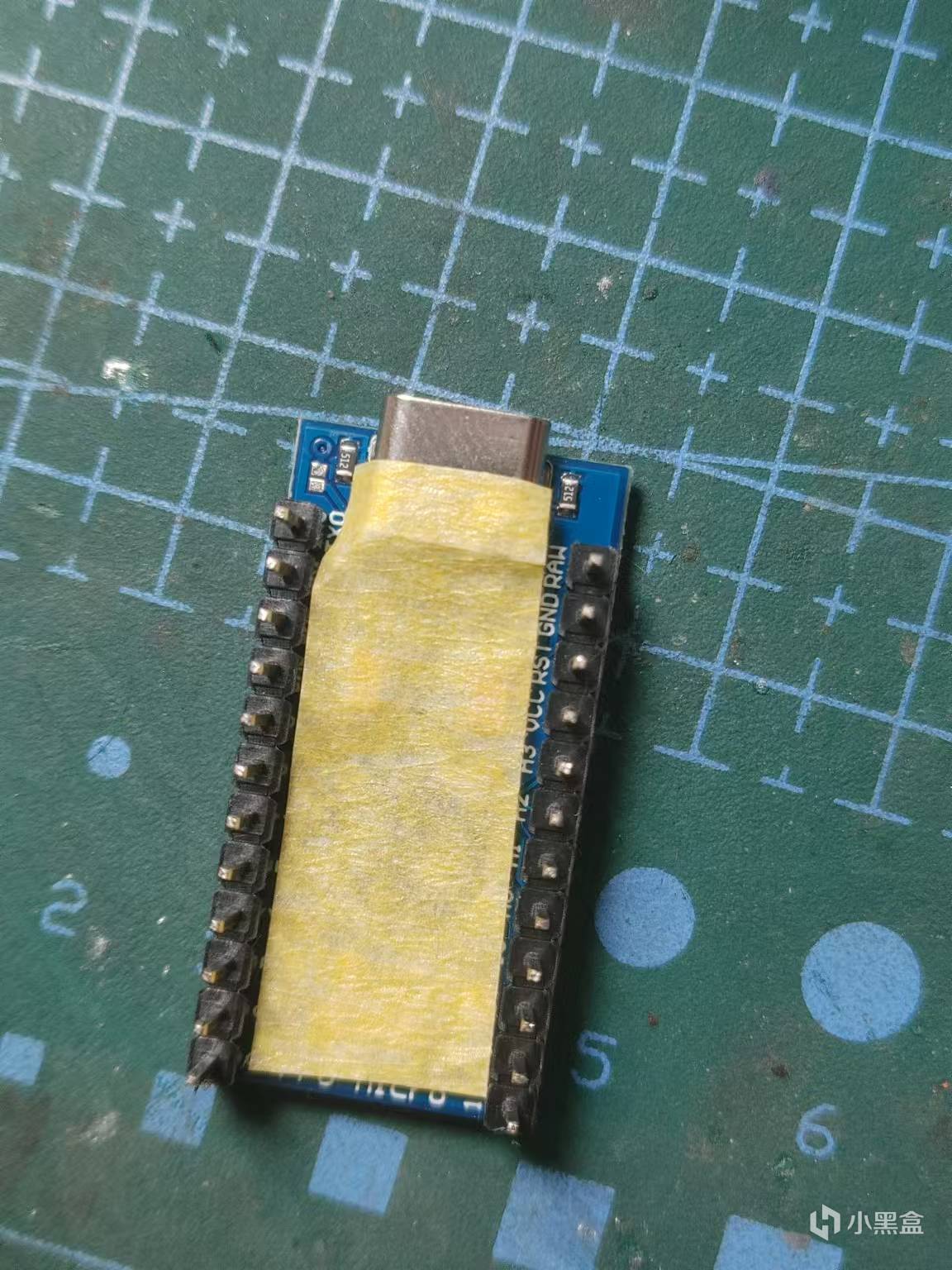

在开发板正面贴一张胶带绝缘用

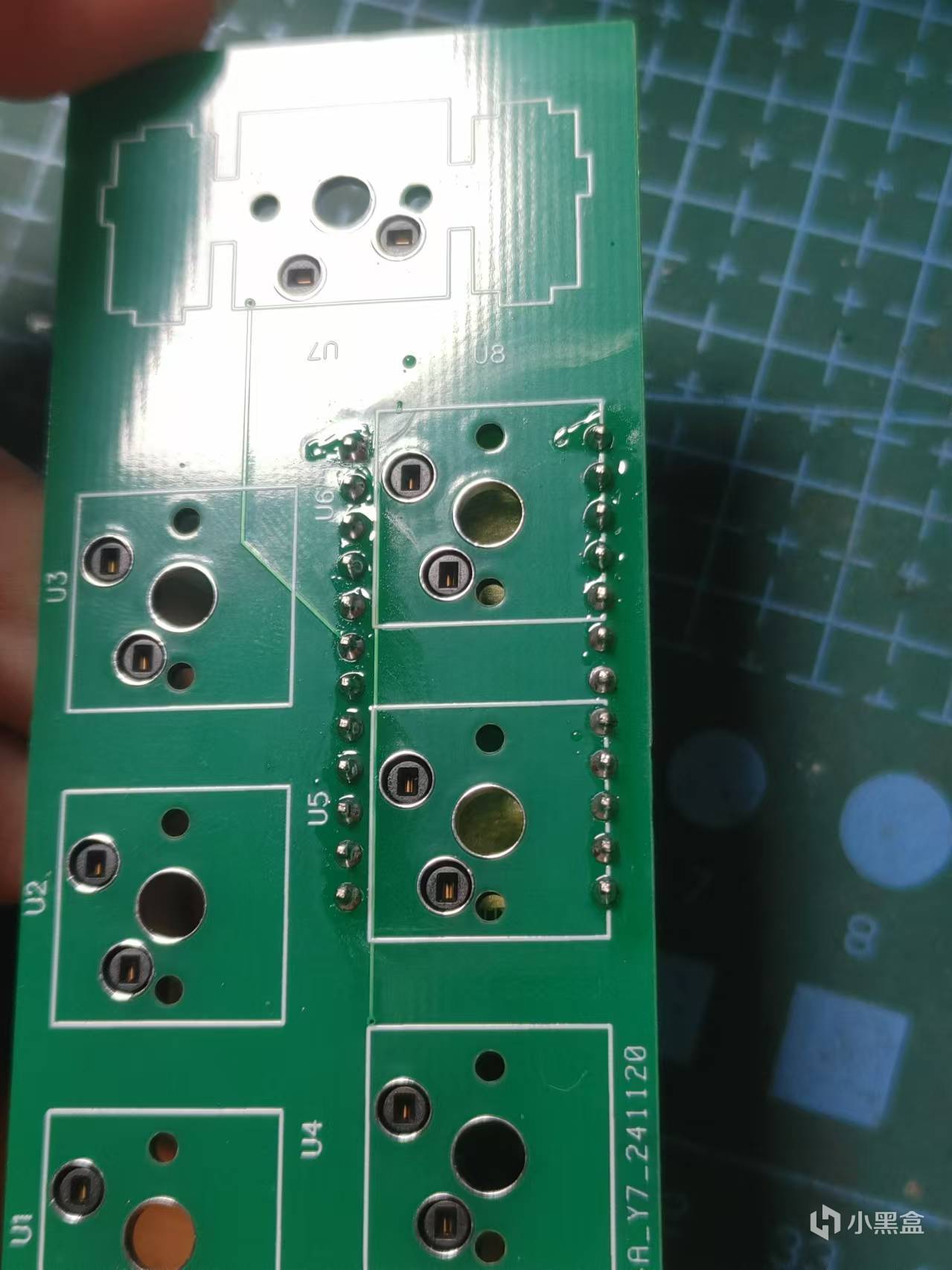

然后来焊接主板

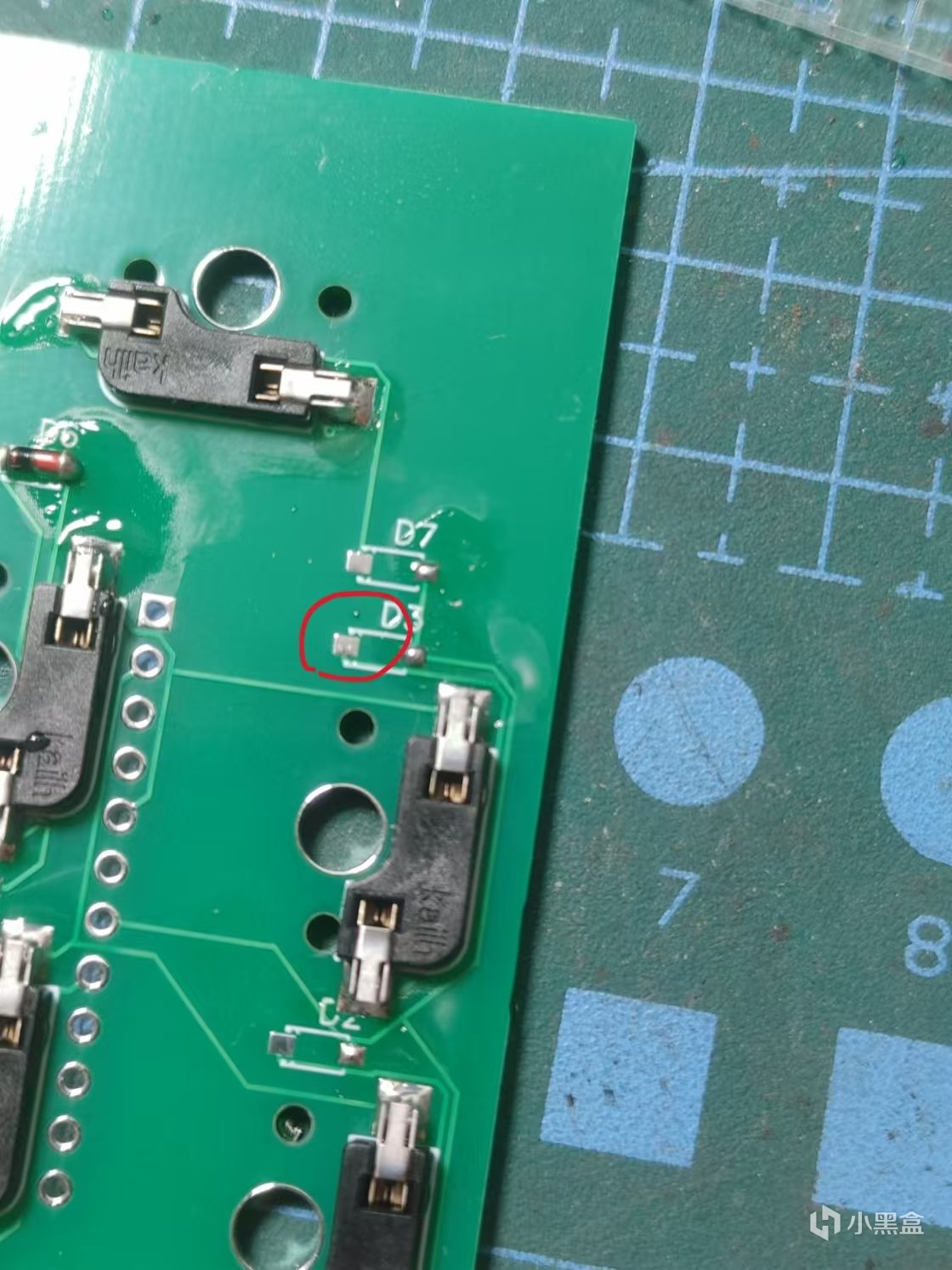

注意：二极管丝印有线的是负极，二极管黑色端为负极

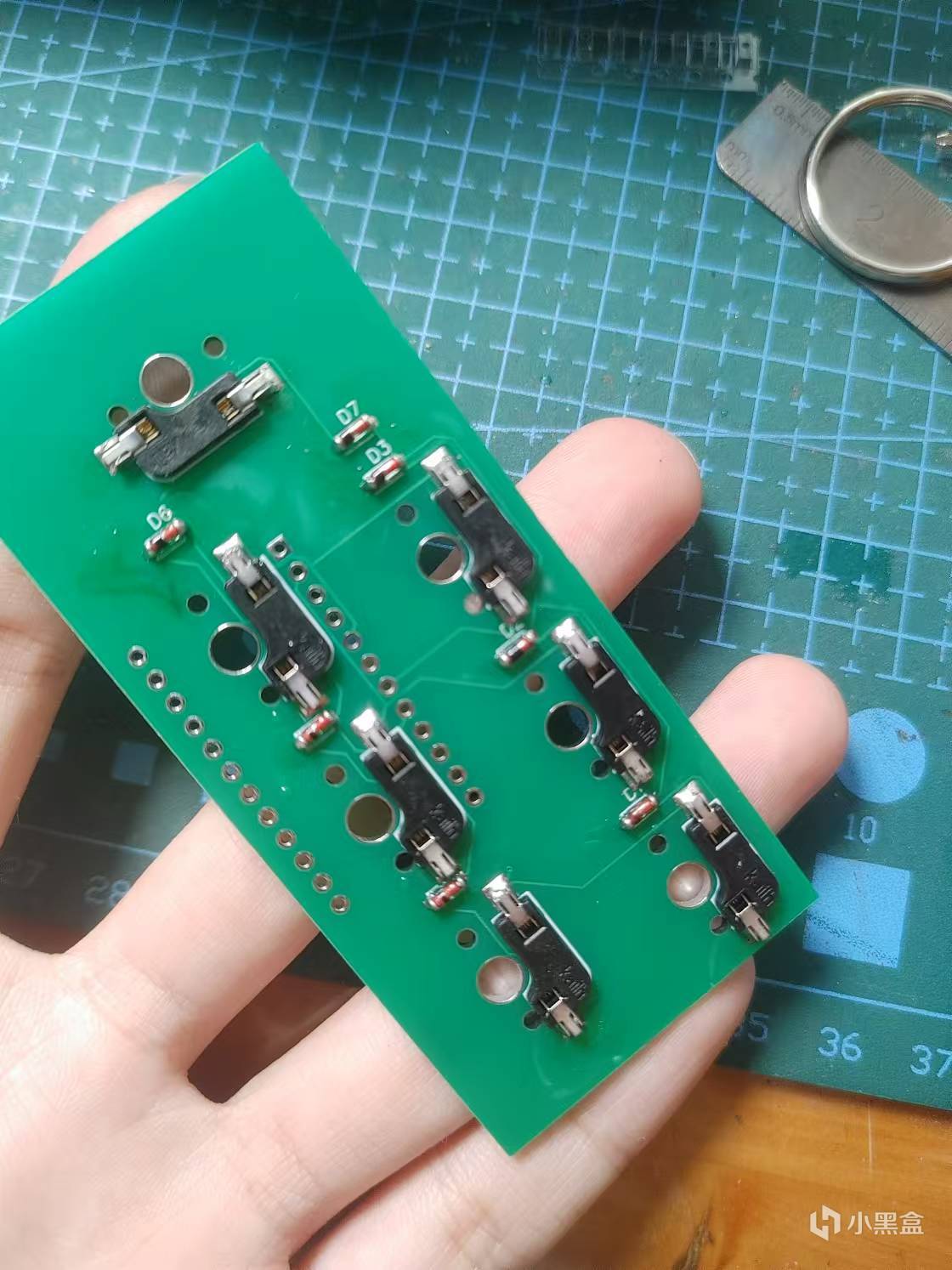

像这样把二极管与轴座都焊上

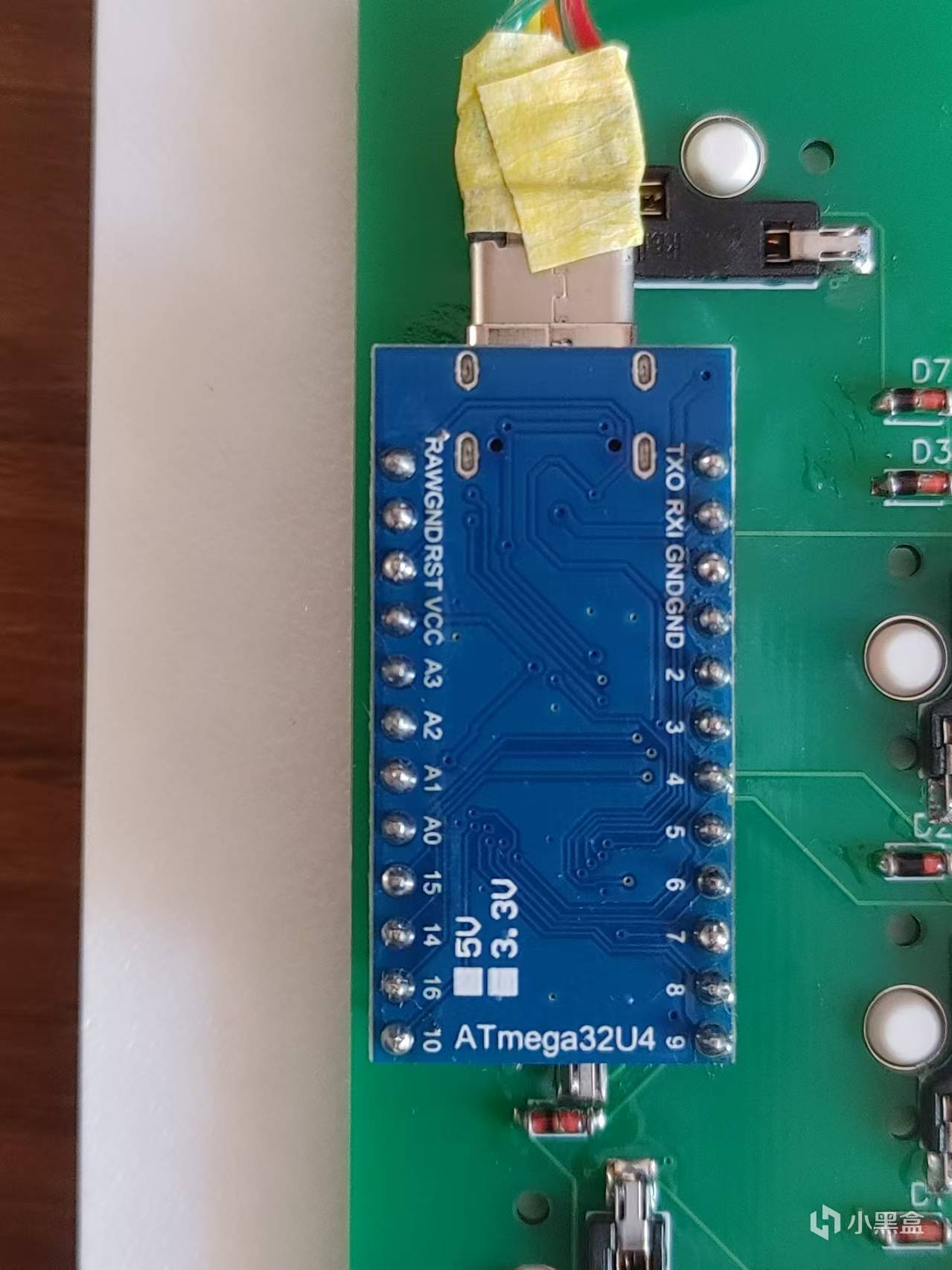

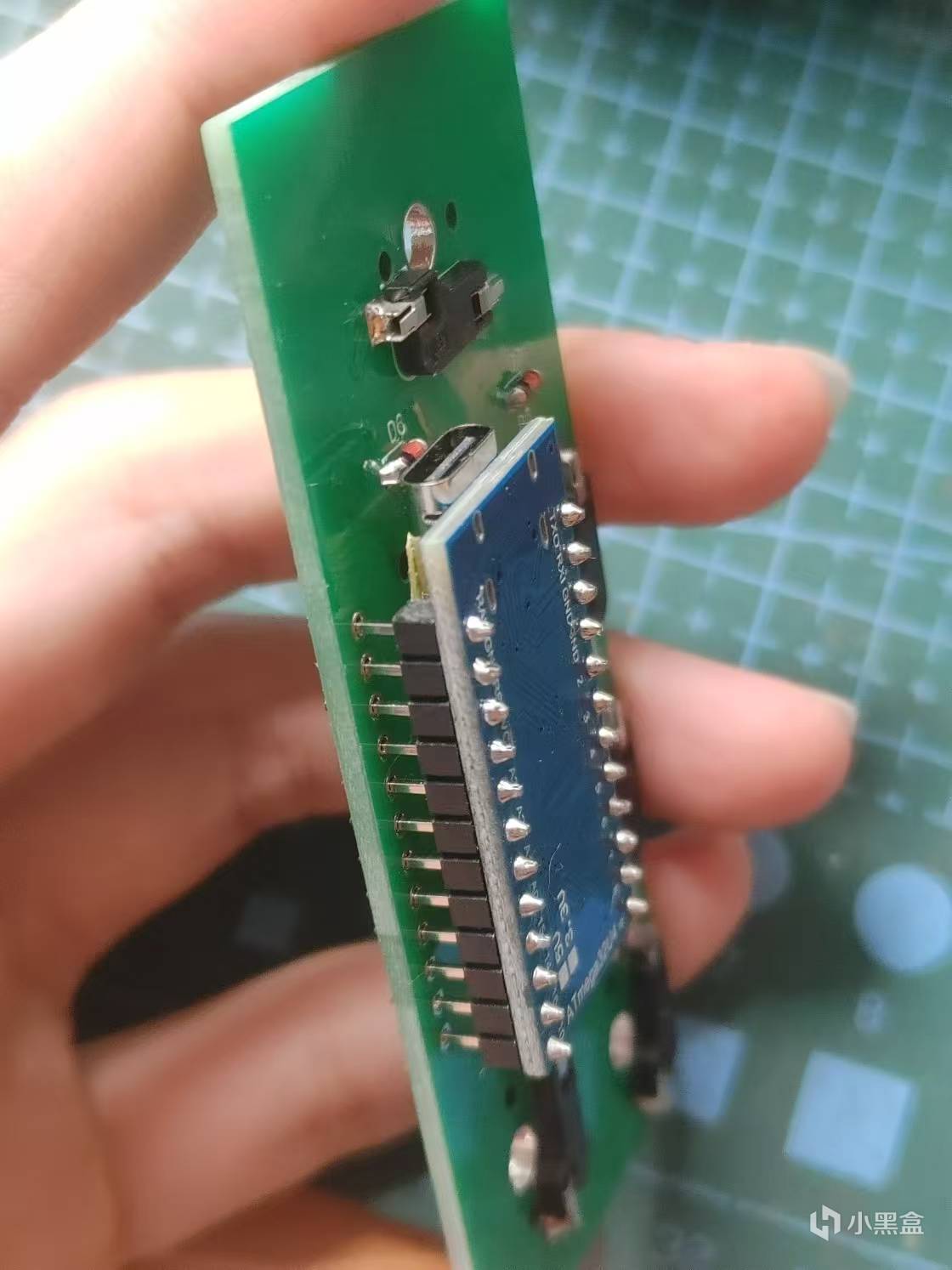

把pro micro焊到主板上，一定注意方向，千万别焊反

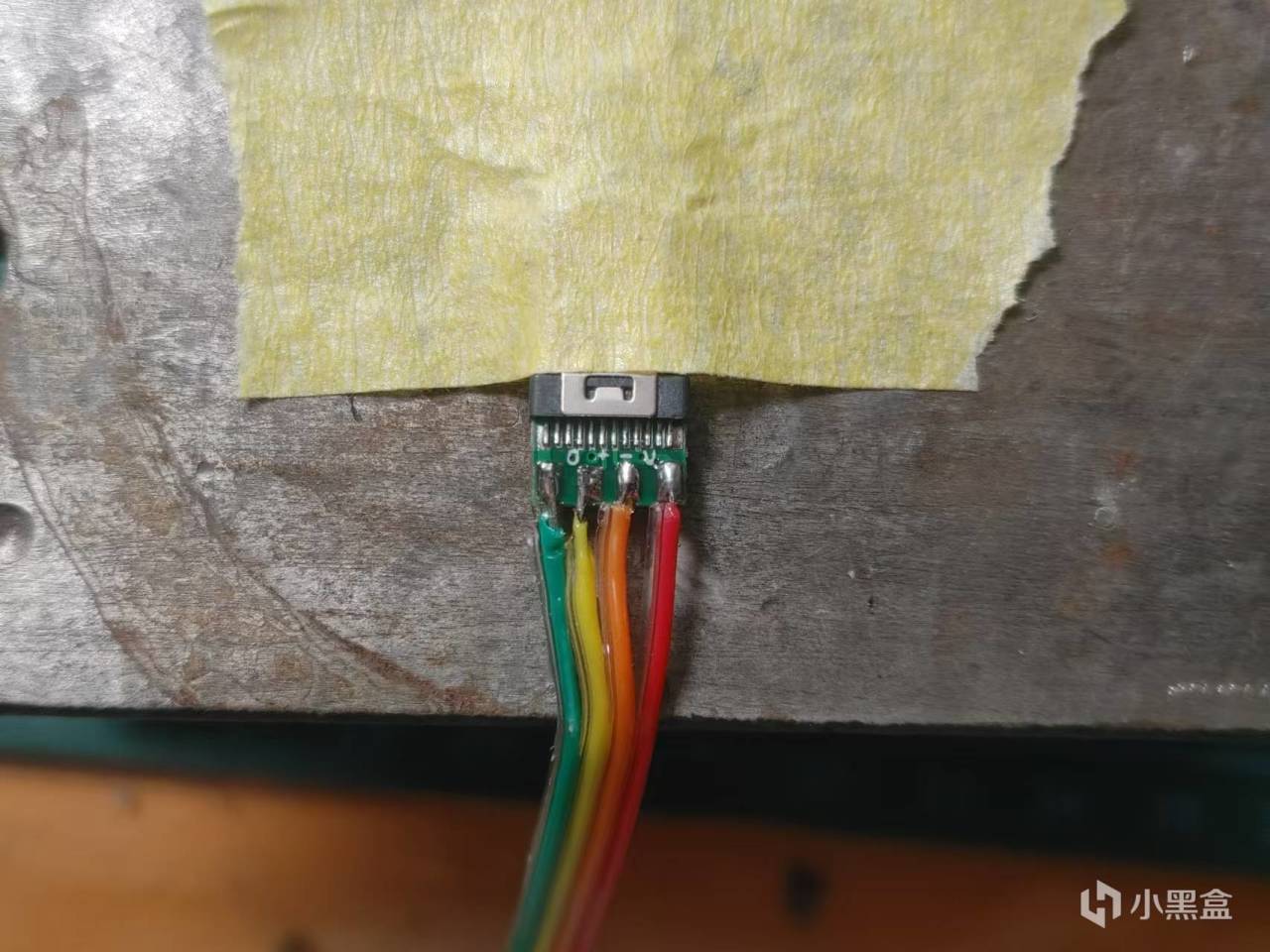

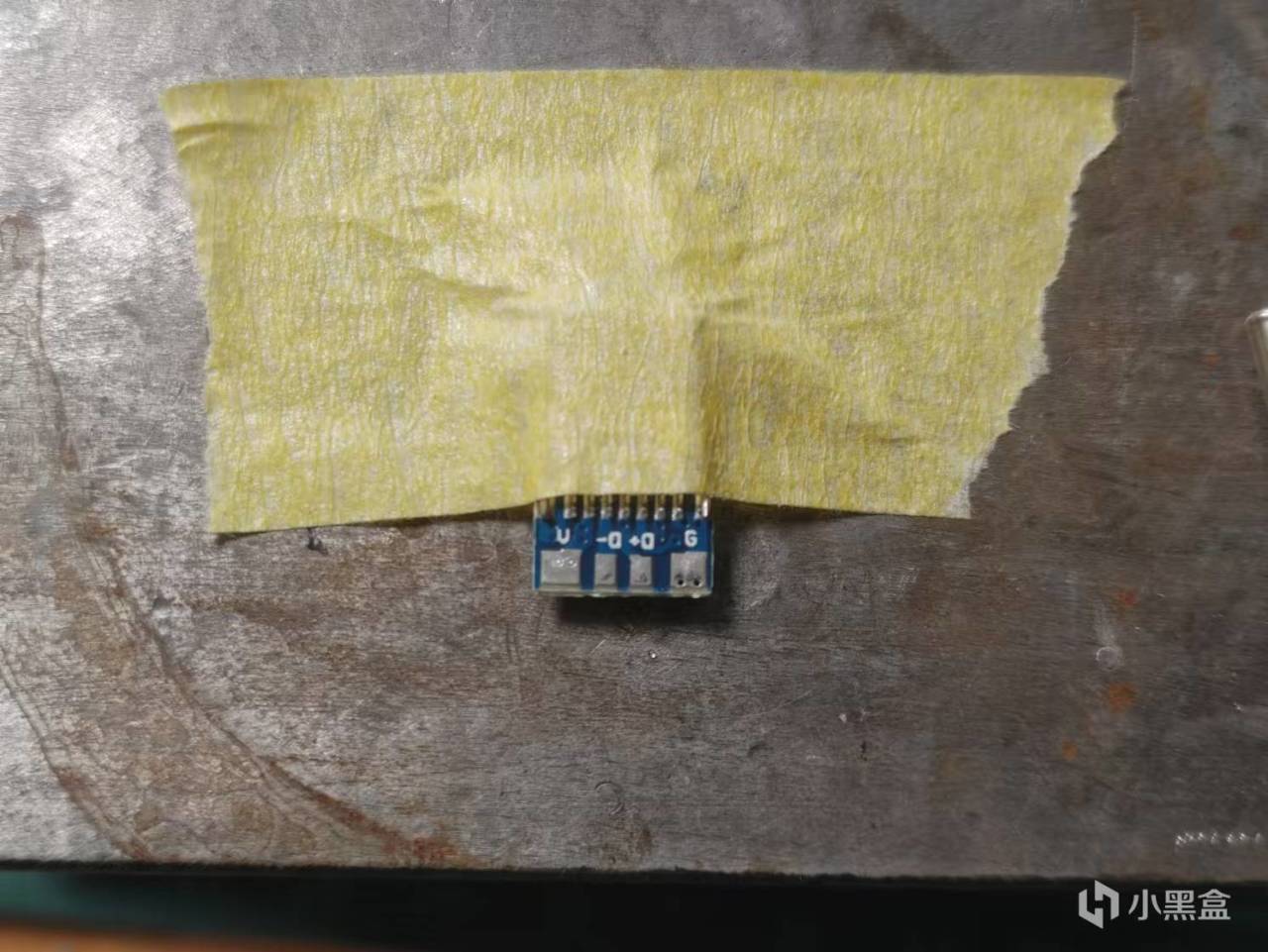

然后来焊接延长线，像这样把接头固定到隔热垫上

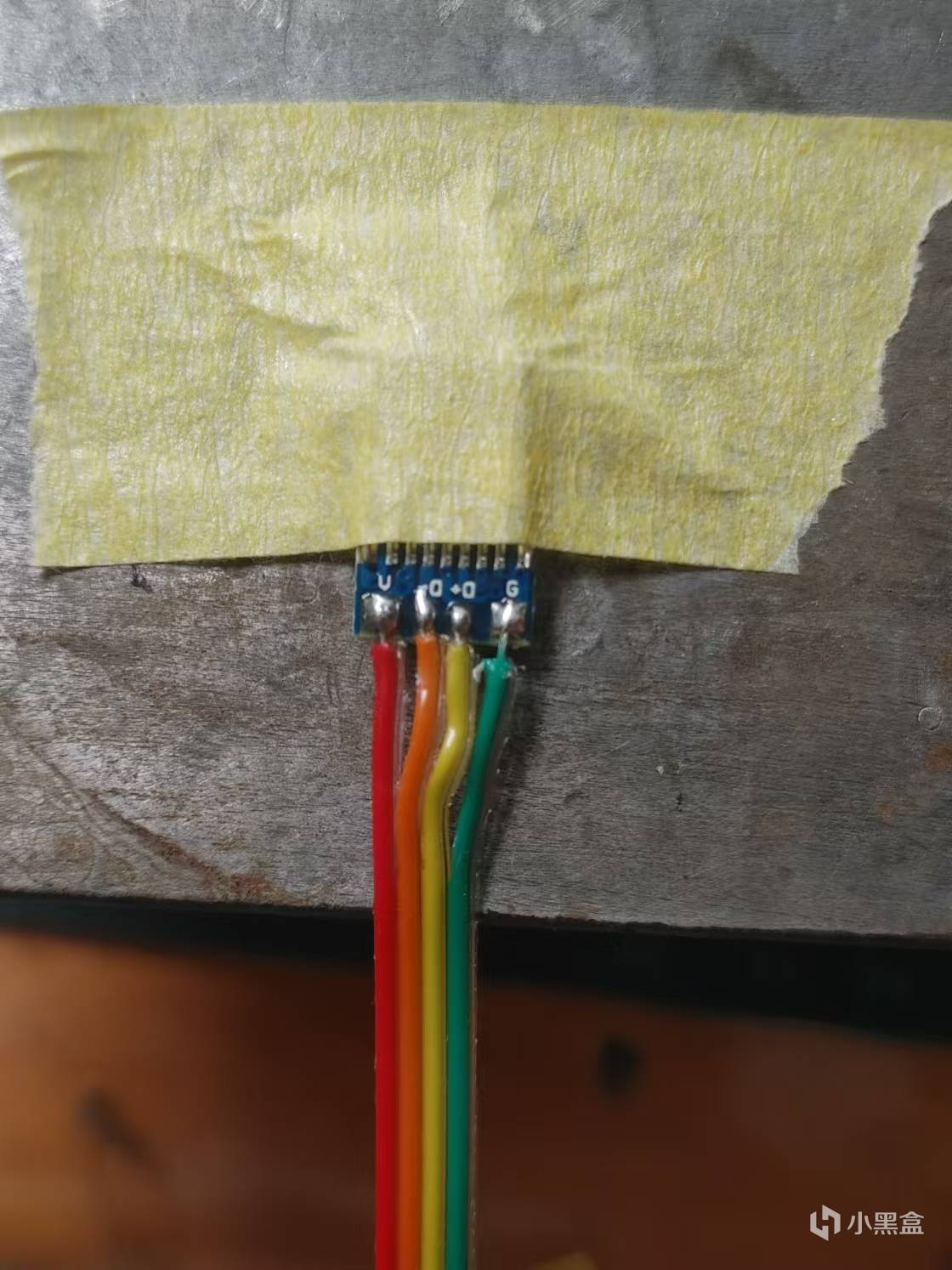

注意vcc、gnd、d+、d-都要相互对应

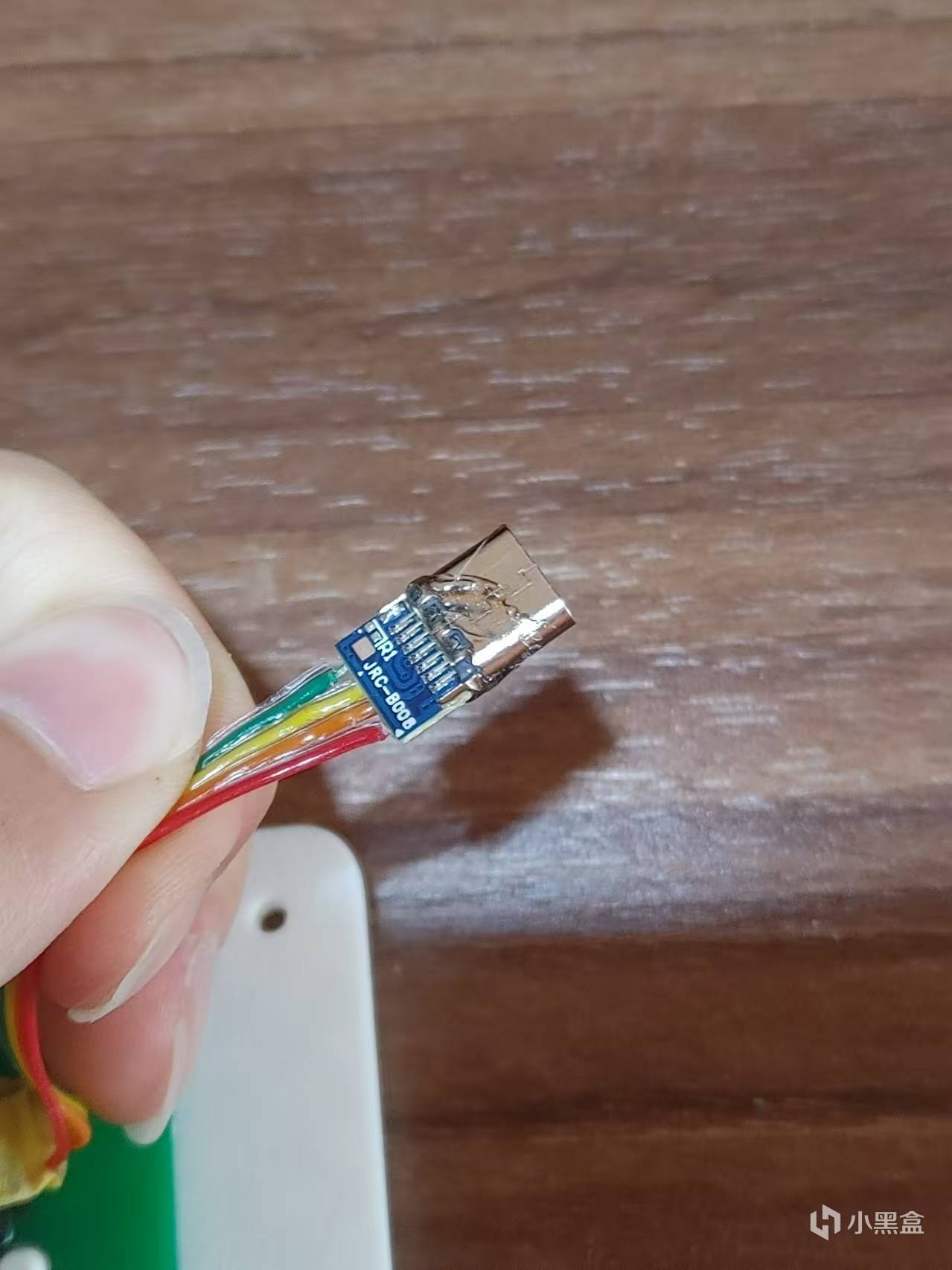

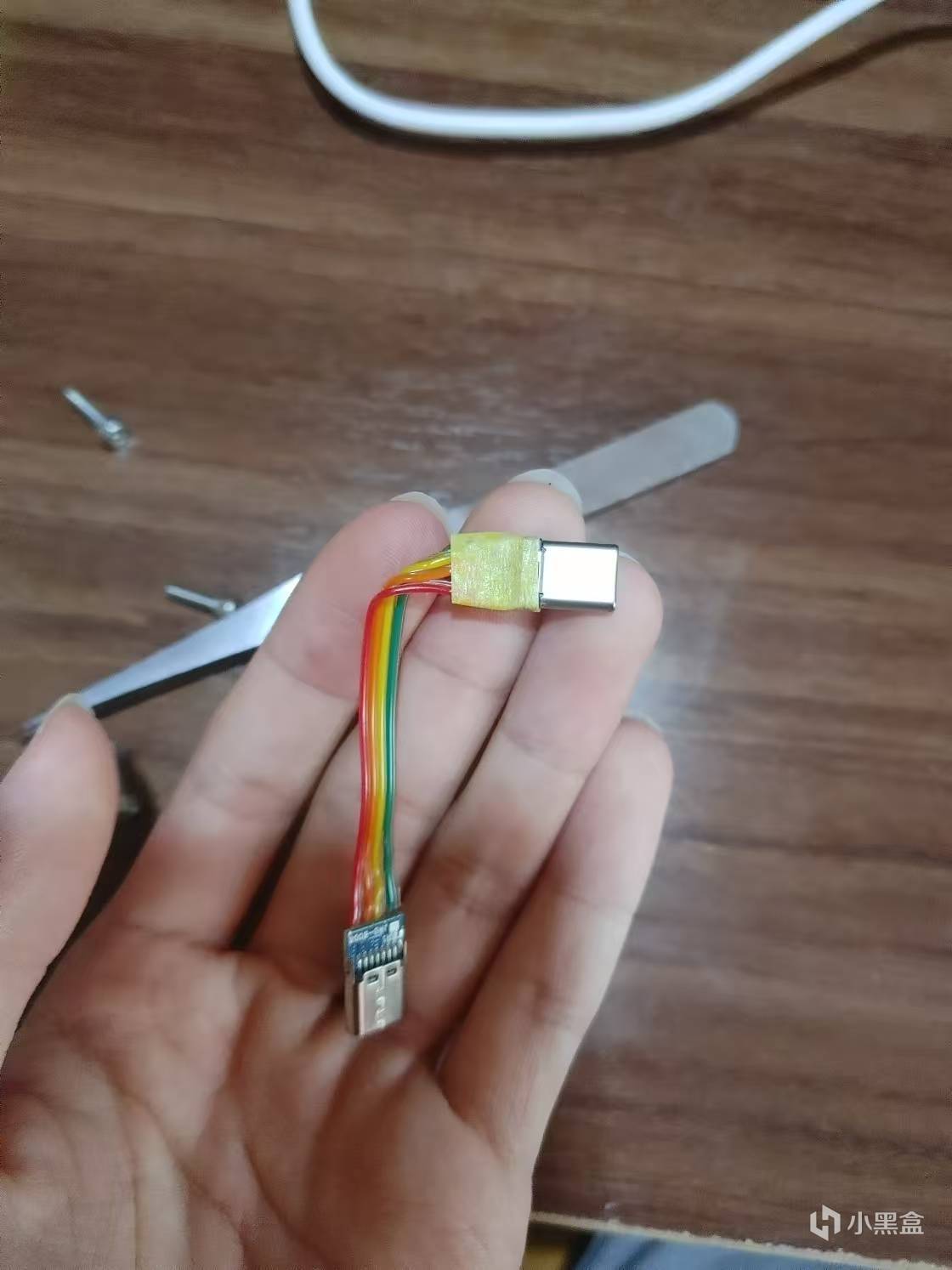

把线的公头贴上一点胶带绝缘用，然后弯折90°，插到开发板上

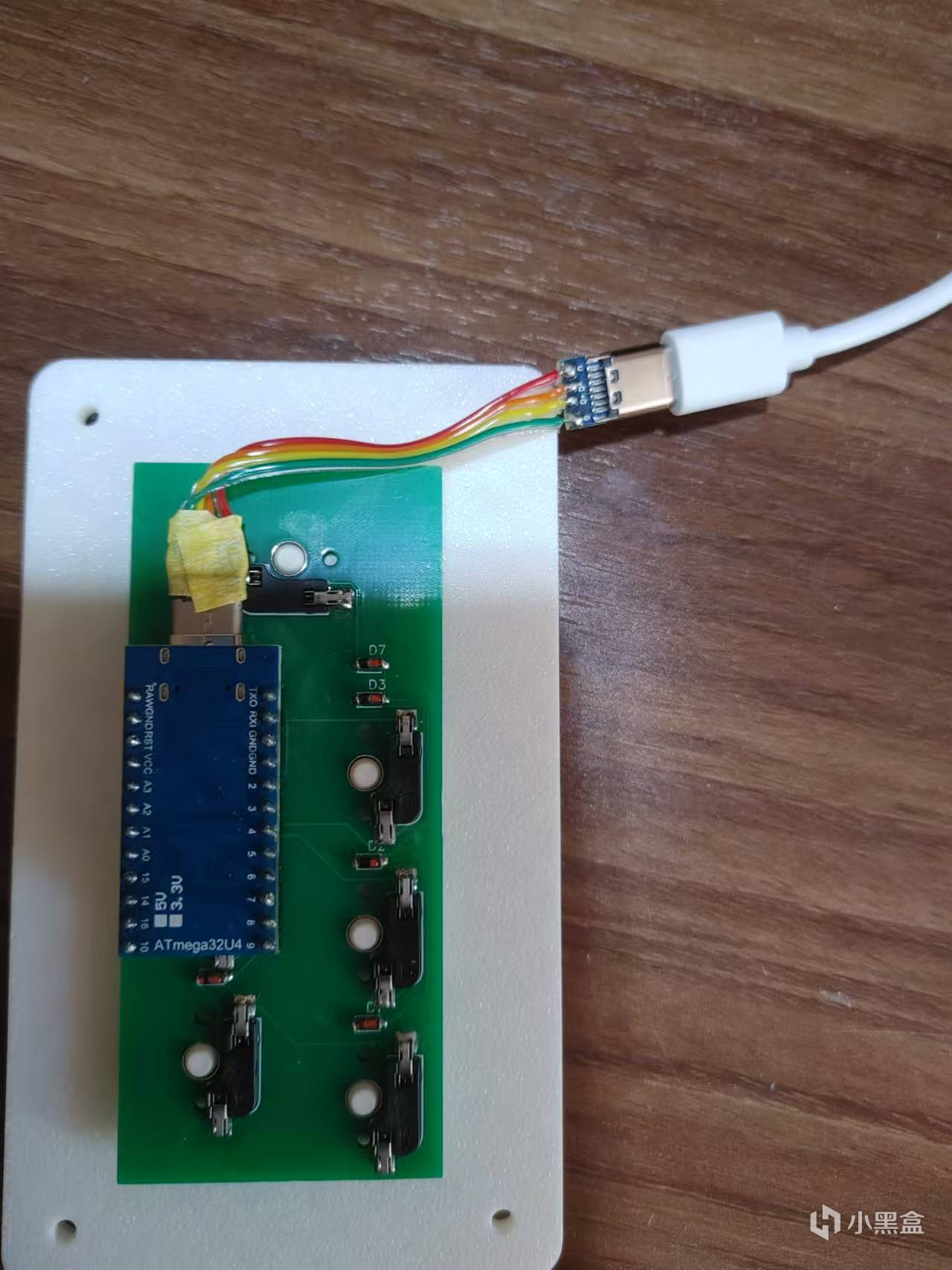

接上电脑，进行固件的烧录

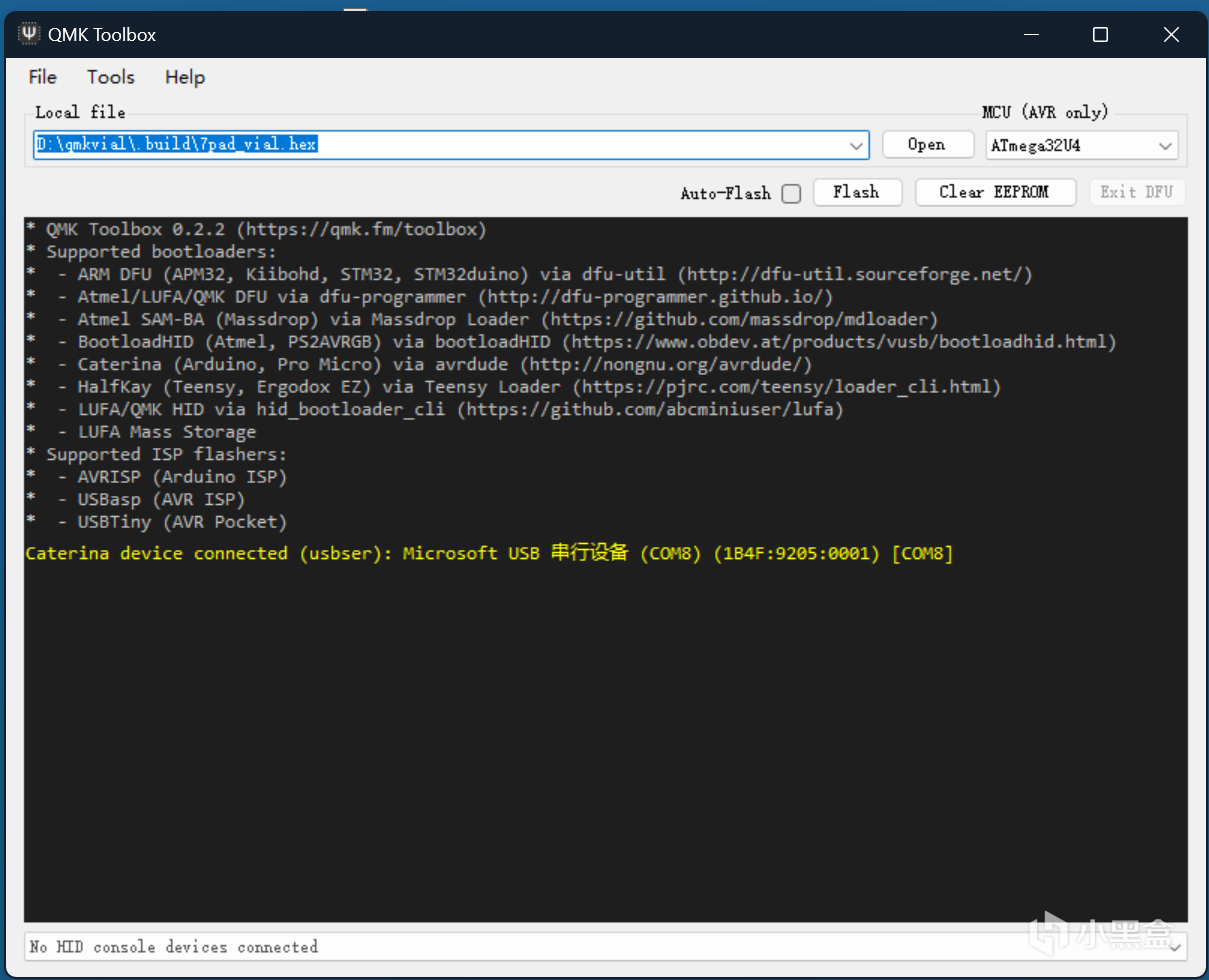

打开QMK toolbox，点击open选择固件的位置

勾选auto flash

短接gnd与rst针脚两下

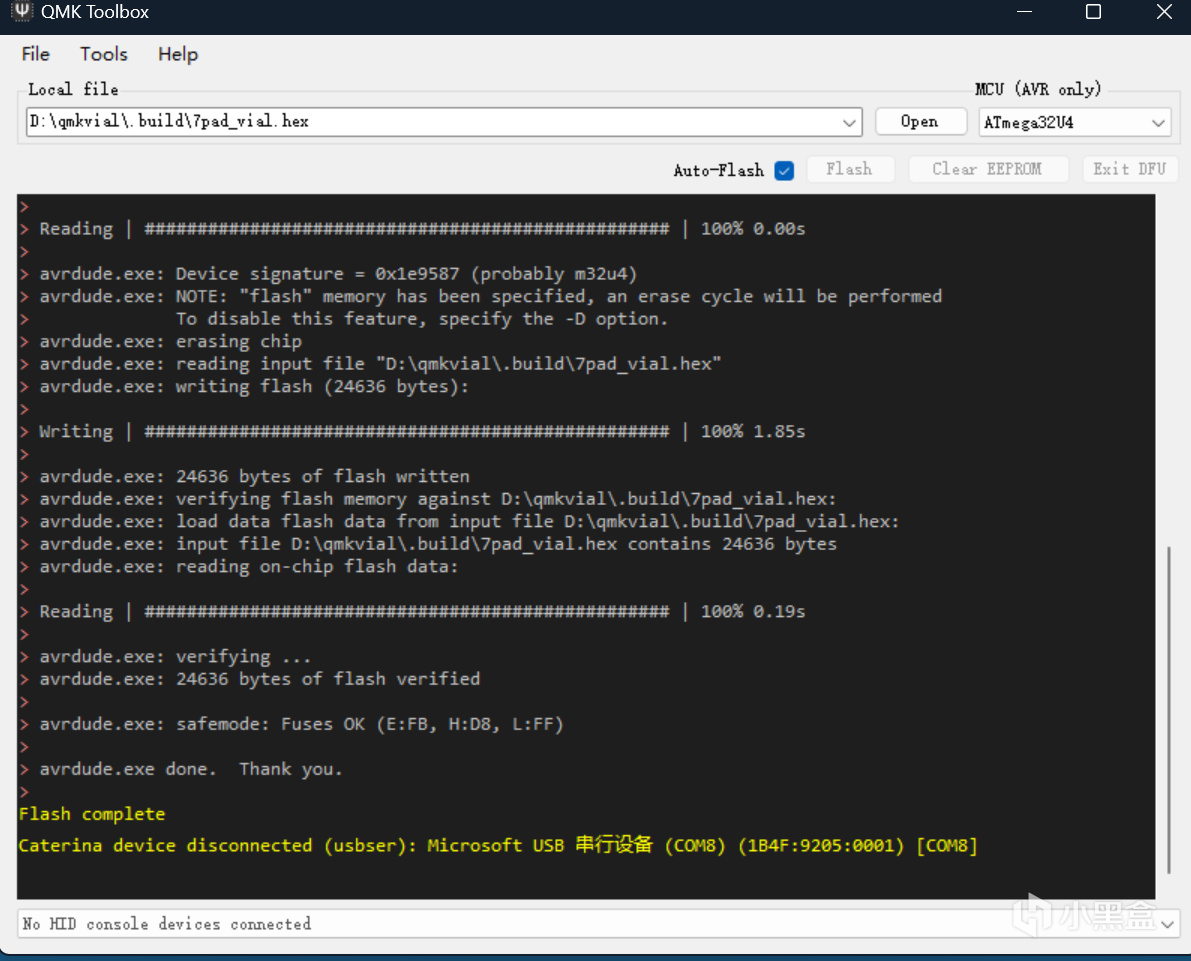

看到如下字样就说明刷写成功

注意：第一次打开QMK toolbox可能会让你安装驱动

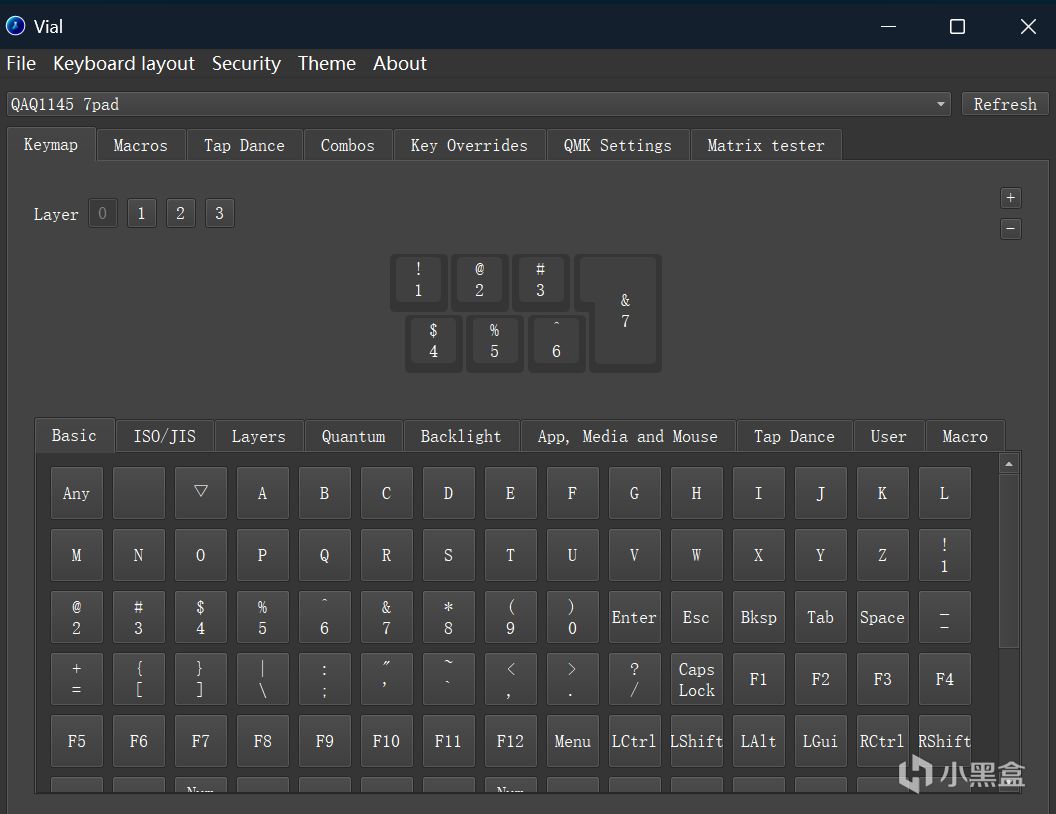

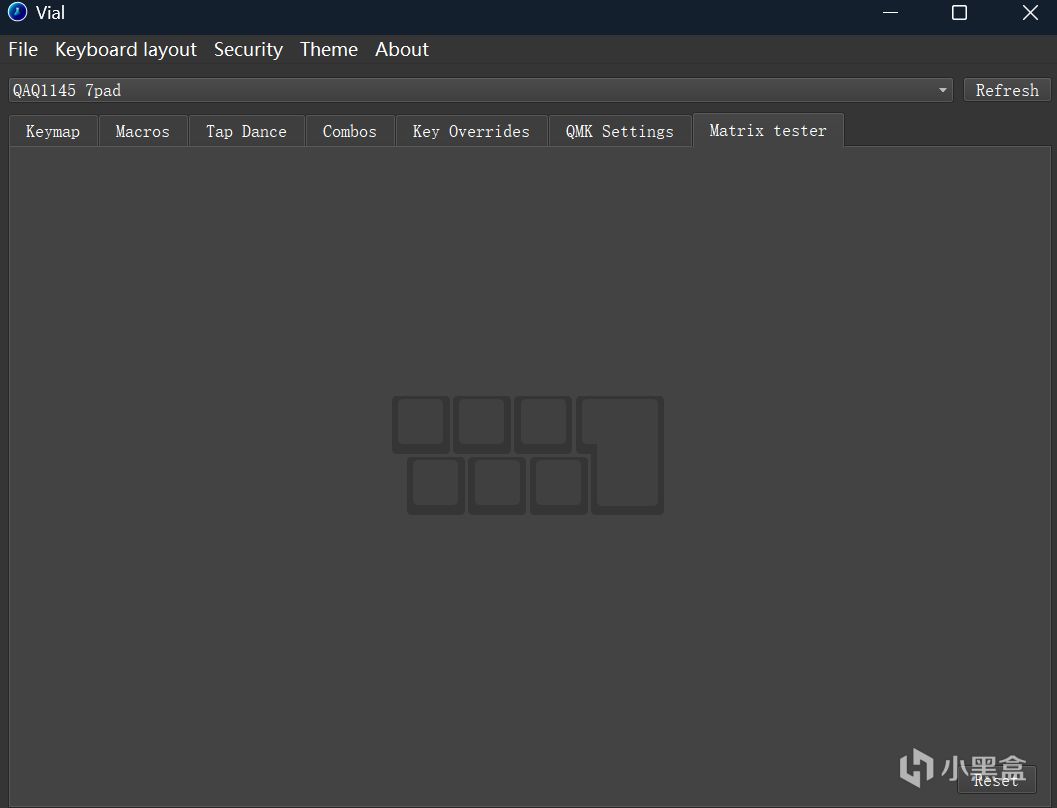

然后下载安装好vial改建软件，如果像图里一样，恭喜你，已经完成百分之90了！

点开matrix tester可以测试键盘按键

把type c母头滴上一点t9000胶水

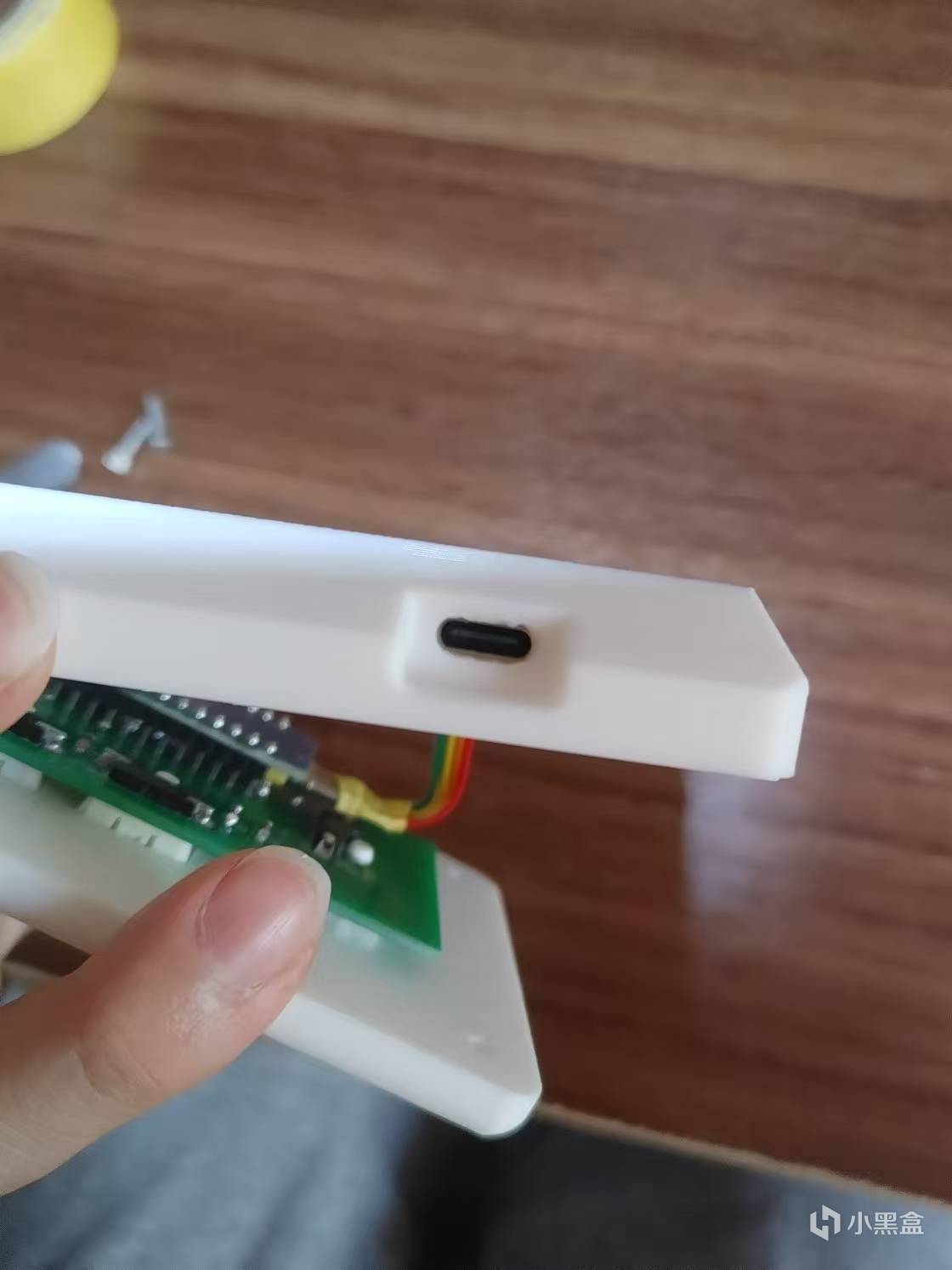

像这样塞到孔里，等胶水完全干透

拧上四颗m3螺丝

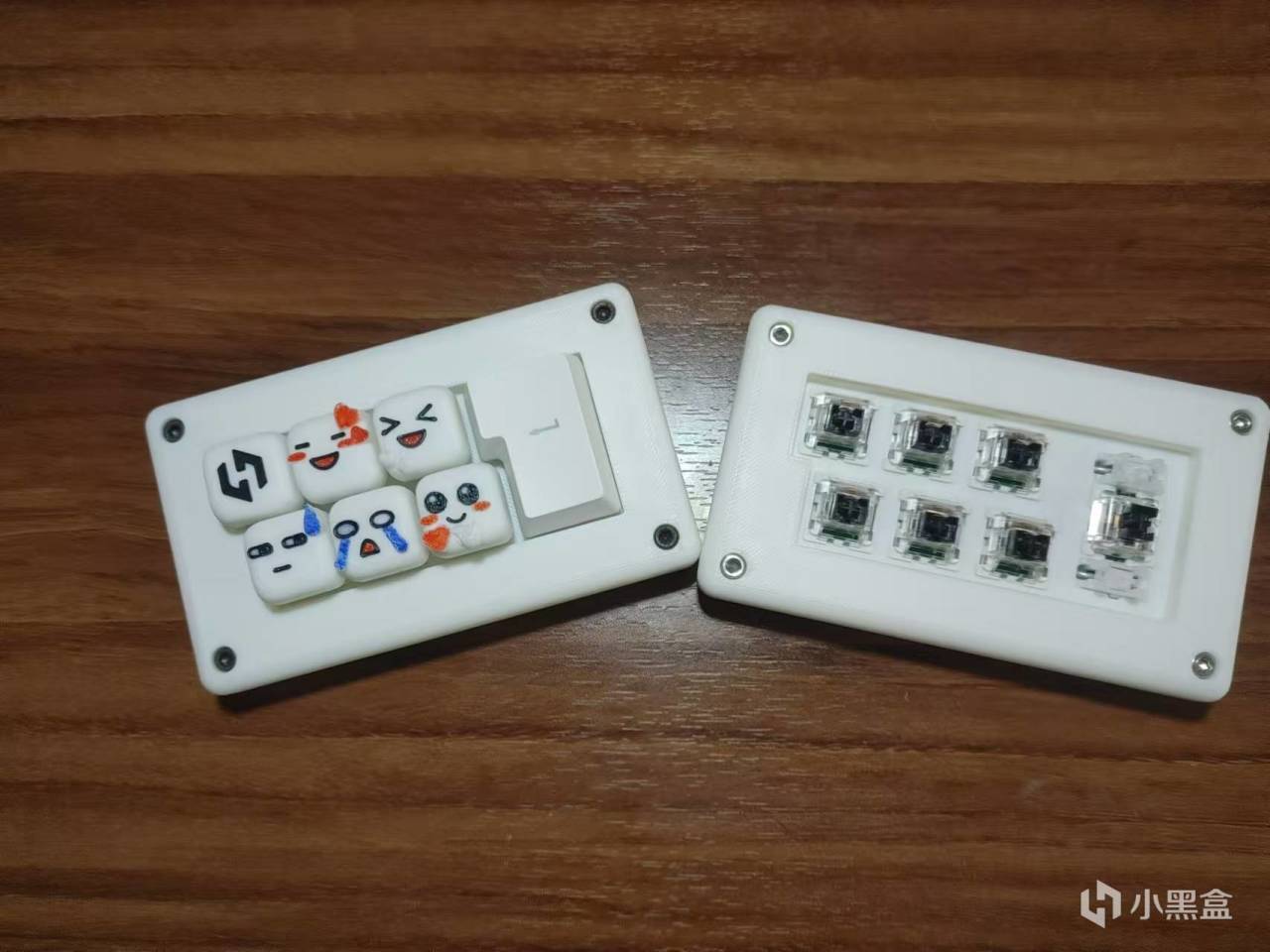

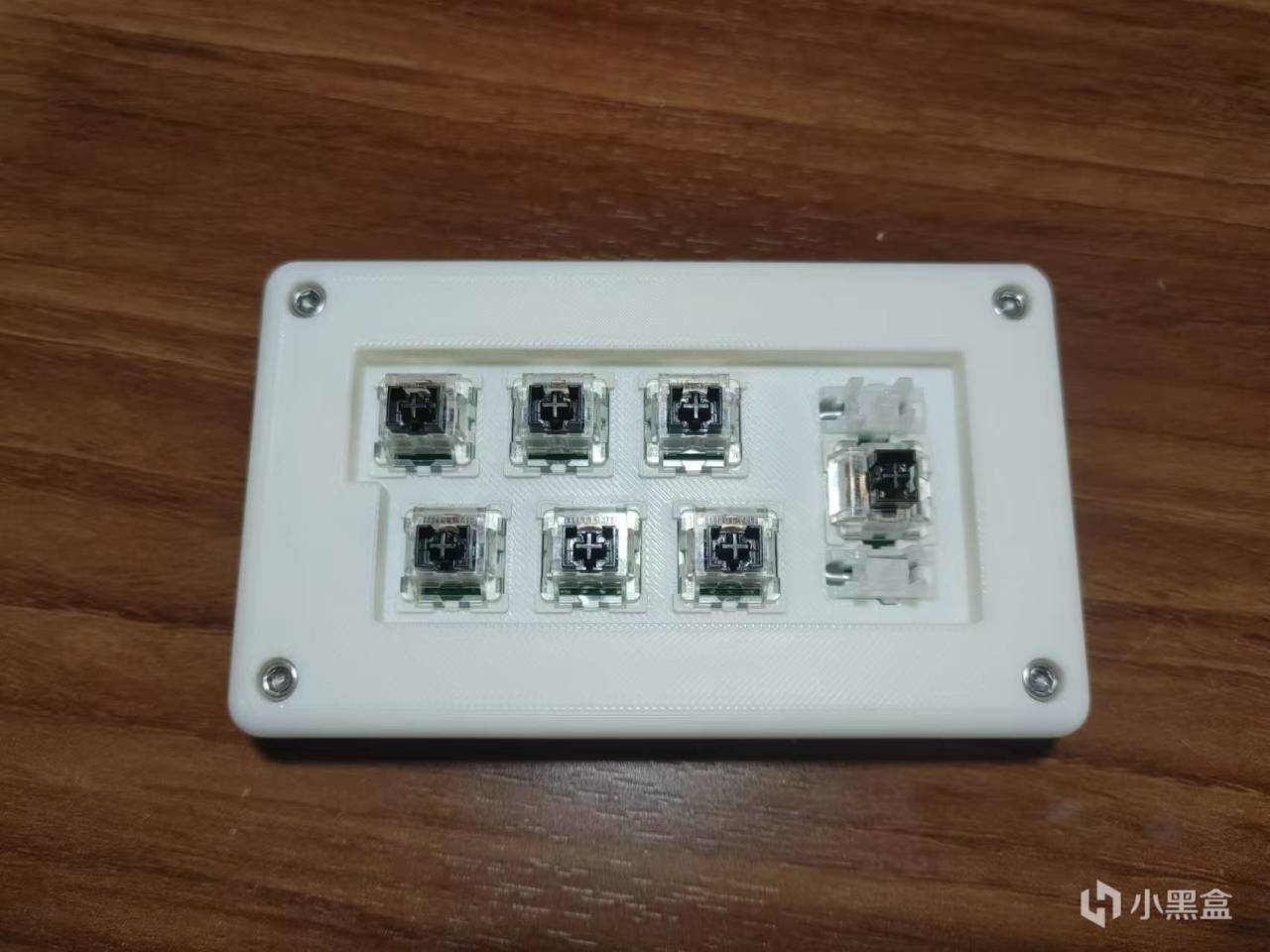

恭喜你，完成了这把键盘组装
