砍了超线程依旧强劲？Intel全新酷睿处理器——Ultra 9 285K尝鲜

前言：



对比之前的intel酷睿处理器，今年的这代英特尔酷睿Ultra 200S系列处理器家族可以用变革巨大来形容。就拿命名来说，熟悉的i5、i7、i9变成了Ultra 5、Ultra 7以及Ultra 9；还有接口也从之前的LGA1700变成了LGA1851插槽，所以想用新平台就必须换主板。最好玩的还有这一代取消了超线程，要知道超线程技术是intel从2002年的奔腾4时代就开始，如今取消了超线程设计其性能又表现会如何呢？



带着一些疑问与好奇，我也首发尝鲜了Intel全新酷睿处理器中的次旗舰——Ultra 9 285K。下面就来说说体验。







PS：因为本人由于接触该平台的时间比较短，对于主板的BIOS设置不太熟悉，再加上BIOS版本也是第一个版本，所以测试成绩仅供参考。





先来看看外观设计，对比起上一代酷睿处理器。我手上的这颗Ultra 9 285K的金属顶盖凸起的部分貌似要比之前长了一些，但宽度貌似小了一点。

底部的电容排列方式也与之前有了很大的区别。这可能也与其采用的全新工艺有关。资料显示：英特尔酷睿Ultra 200S系列处理器其中的CPU Tile采用台积电N3B制程工艺；GPU Tile采用N5P制程工艺；IO和SOC Tile采用N6制程工艺；最后才是使用英特尔3D封装技术Foveros，在英特尔工厂完成最后封测。



说完了外观，下面就是说说性能。

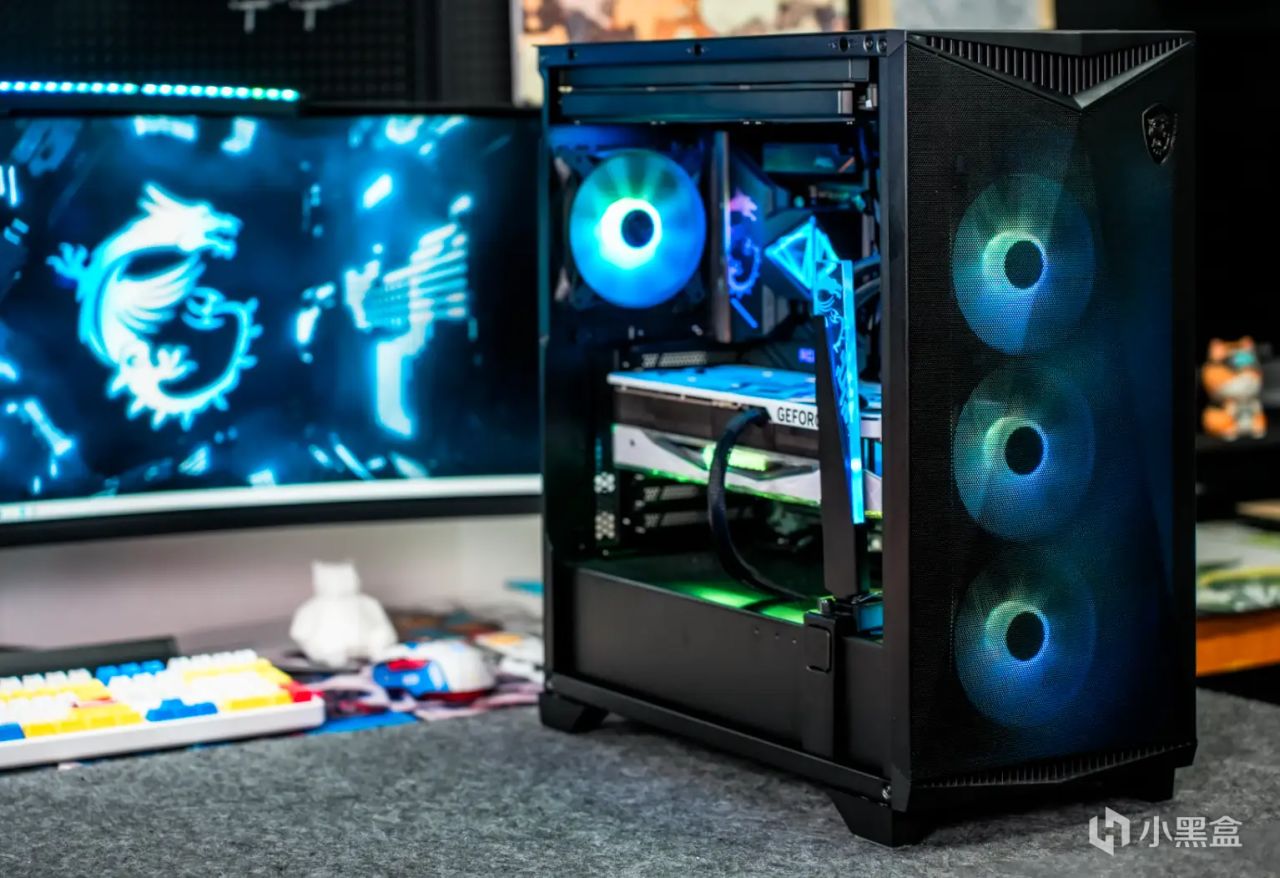

测试平台硬件如下所示：

主板：微星MEG Z890 ACE（BIOS使用MSl Unlimited Settings）

内存：金士顿FURY Renegade叛逆者系列 DDR5 8400MT/S 24GB*2（CUDIMM内存）

硬盘：西部数据WD_BLACK SN850X 1TB

散热器：微星MAG CORELIQUID I360

显卡：影驰RTX4080 SUPER星曜OC

机箱：微星MPG氪金枪3

电源：微星MPG A1000G PCIE5

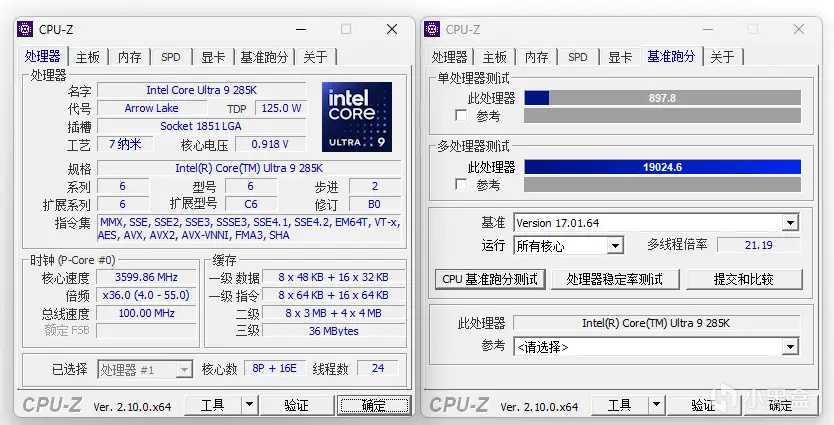

通过CPU-Z不难看出，Ultra 9 285K也是采用了大小核设计，具备8个P-Core和16个E-Core，不过没有了超线程，线程数为24。TDP为125W，不过工艺方面，CPU-Z识别成了7nm，但其实该处理器的一部分是基于台积电 N3B（3nm）工艺制造。

性能测试单核得分为897.8，多核得分达到了19024.6。

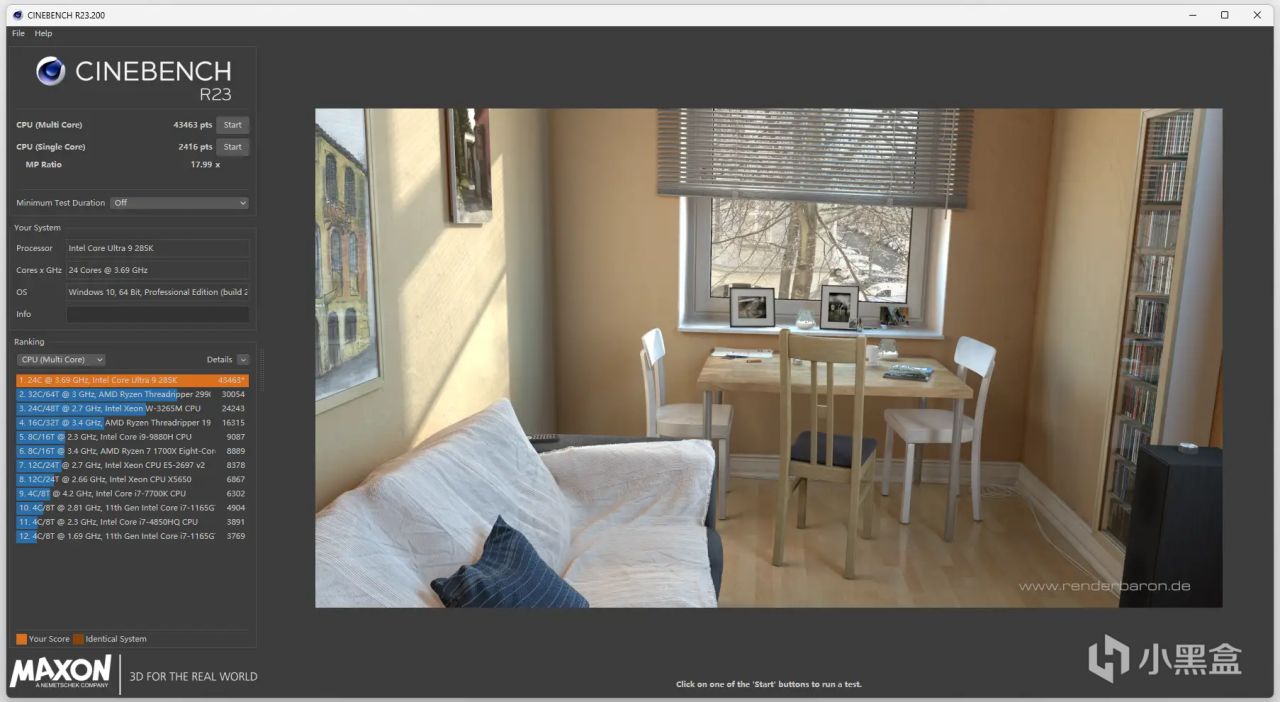

CINEBENCH R23测试，单核成绩为2416pts，多核成绩为43463pts。

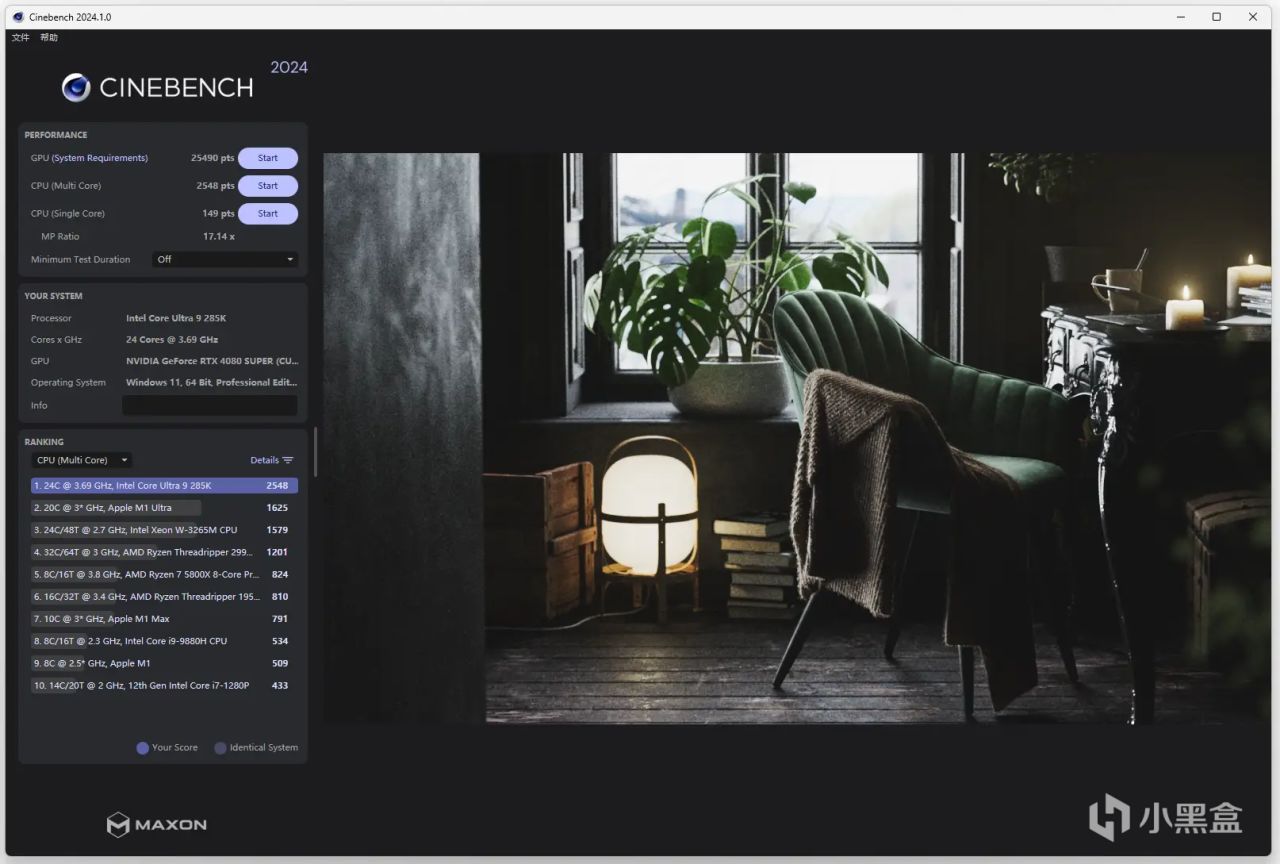

CINEBENCH 2024测试，单核成绩为149pts，多核成绩为2548pts。

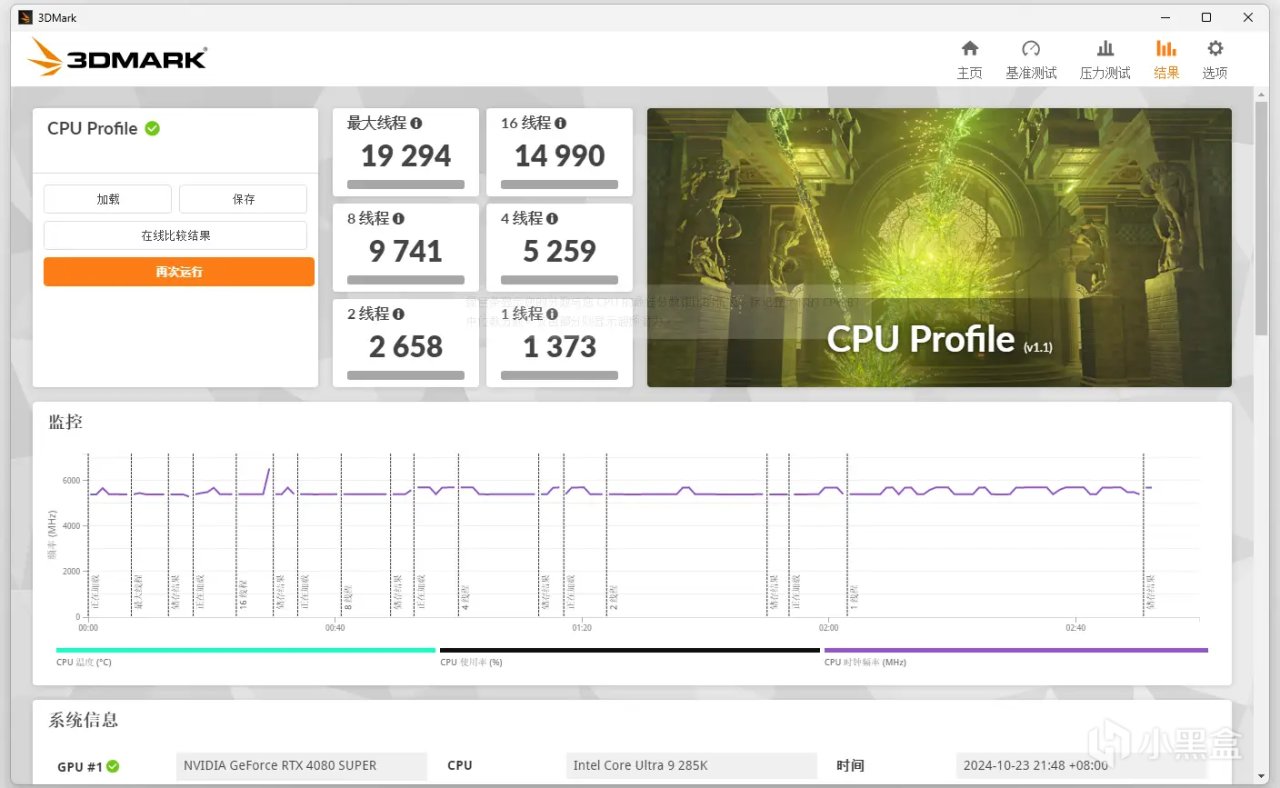

3DMARK CPU Profle测试，单线程为1373，2线程为2658，4线程为5259，8线程为9741，16线程为14990，最大线程为19294。

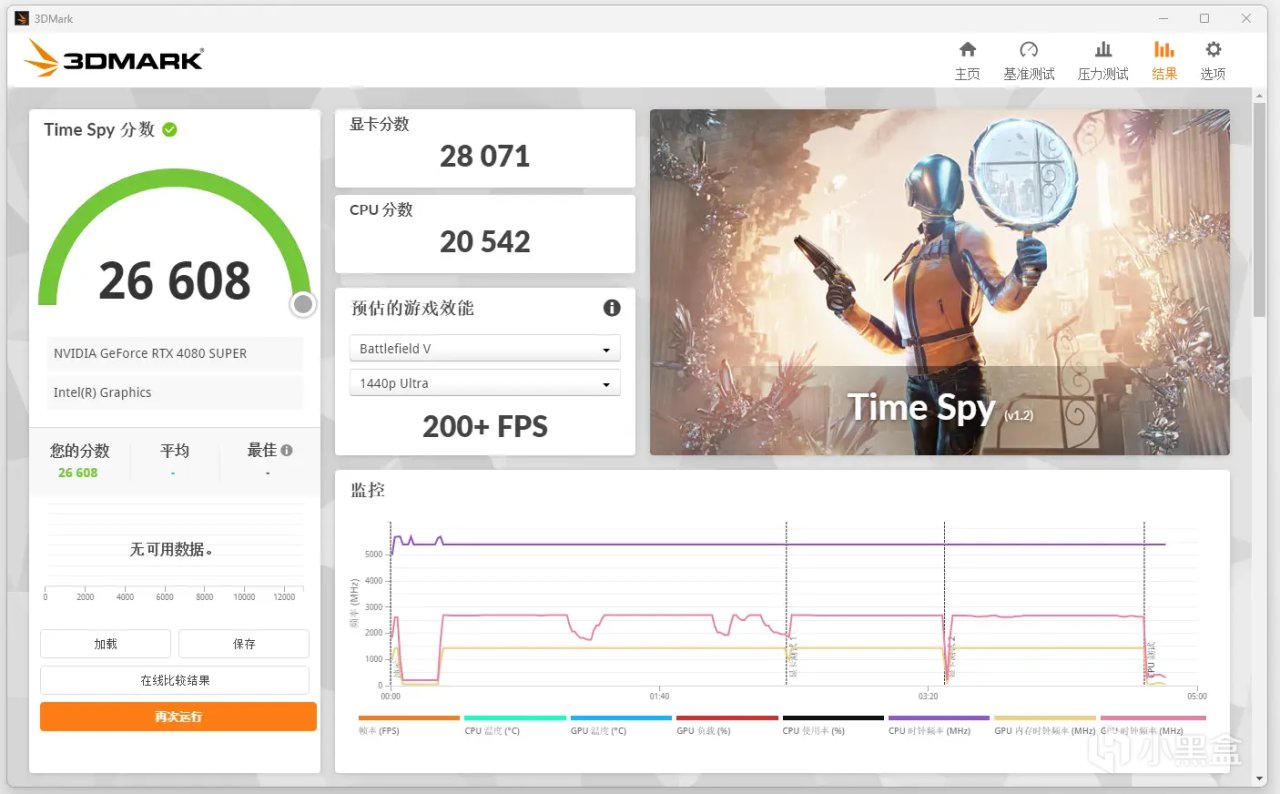

3DMARK Time Spy 分数为26608，其中CPU分数为20542

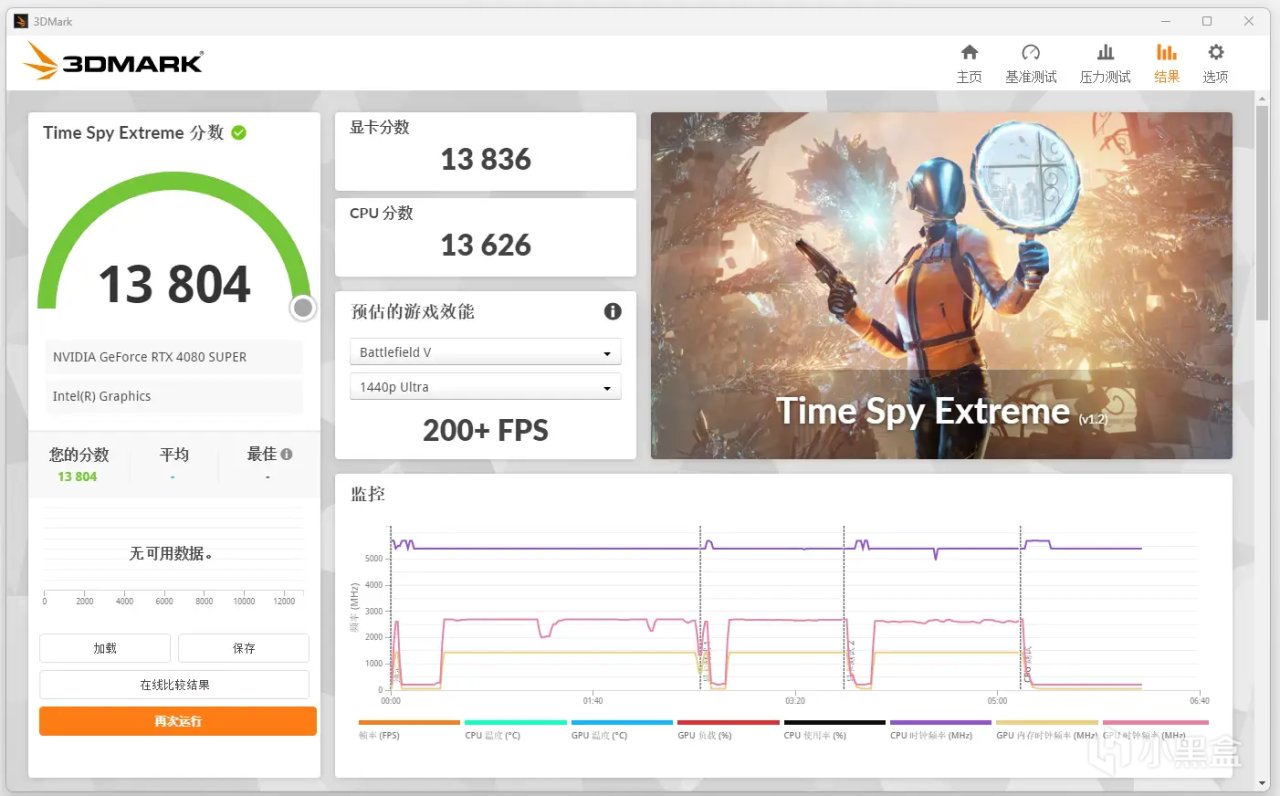

3DMARK Time Spy Extreme 分数为13804，其中CPU分数为13626



游戏测试方面，因为主要是测试CPU的性能，所以下面游戏的分辨率都为1080P，但画质都开到最高。

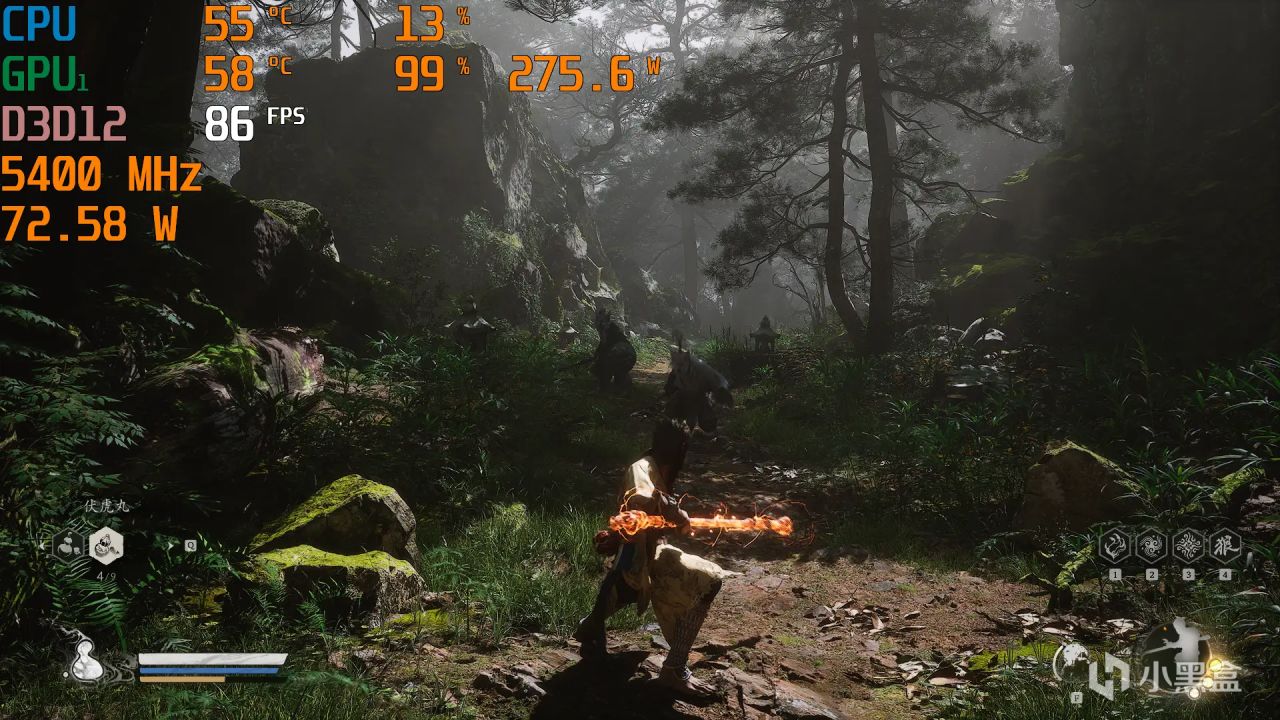

《黑神话：悟空》

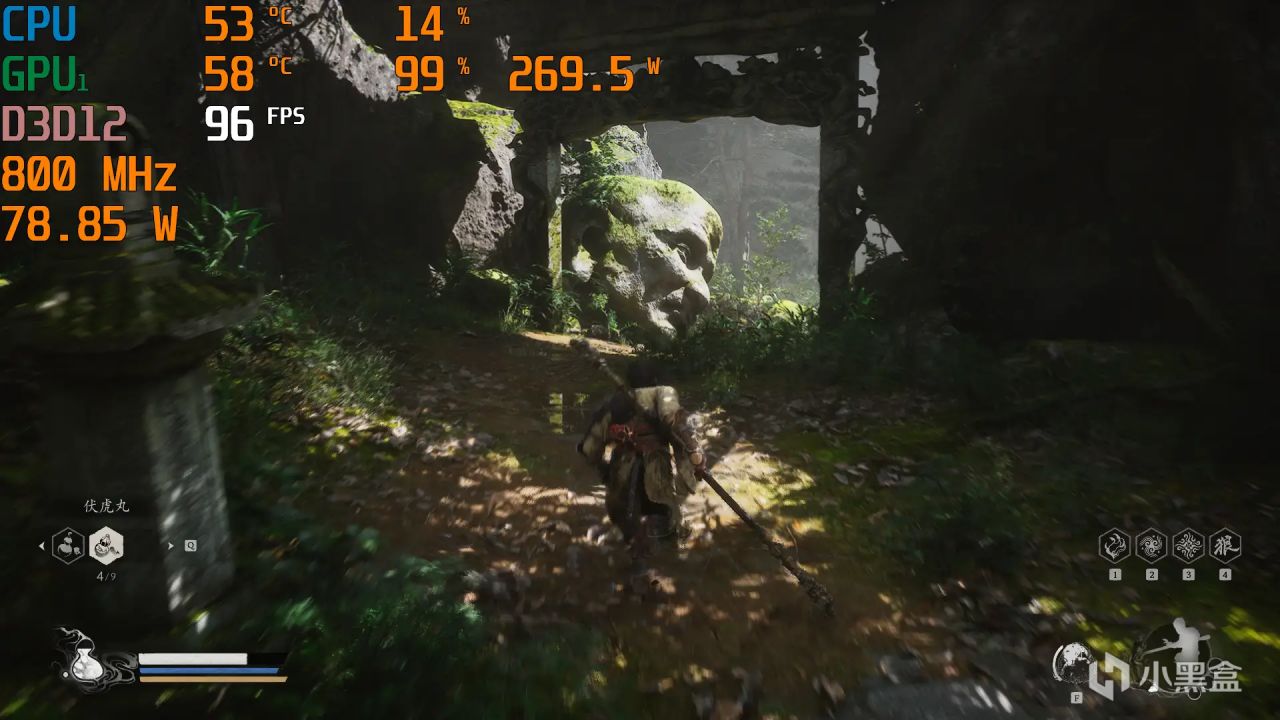

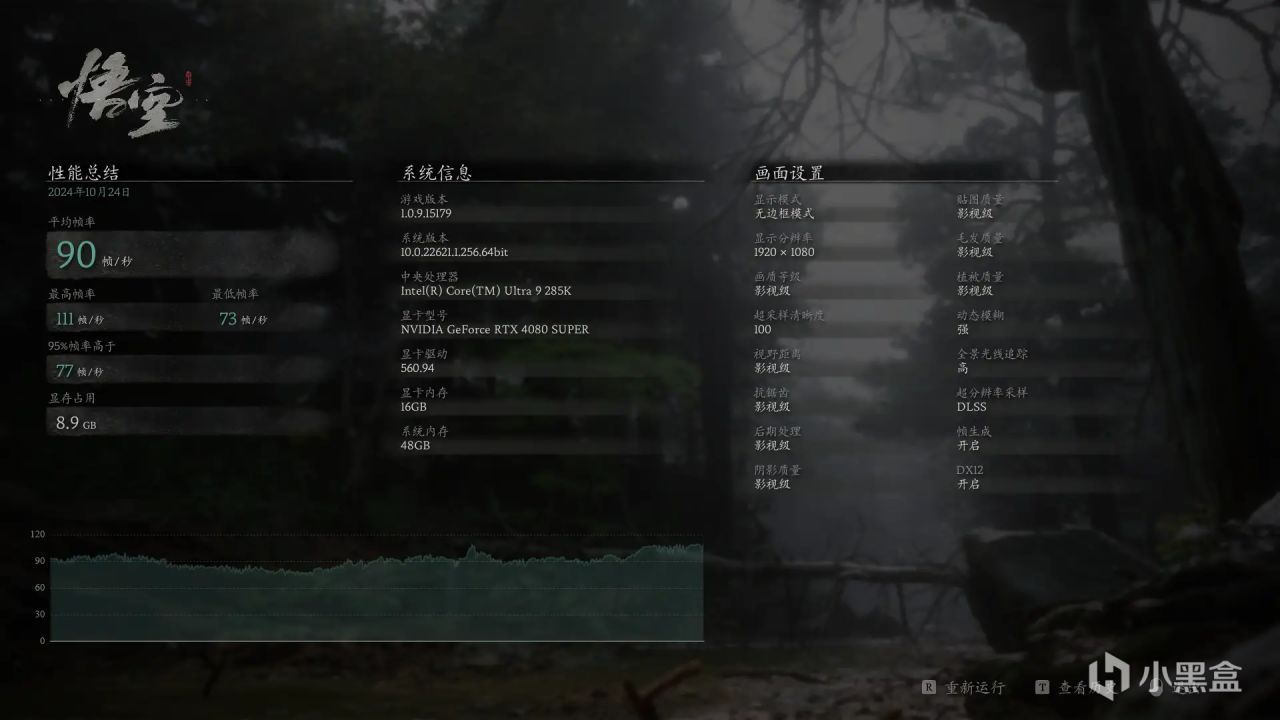

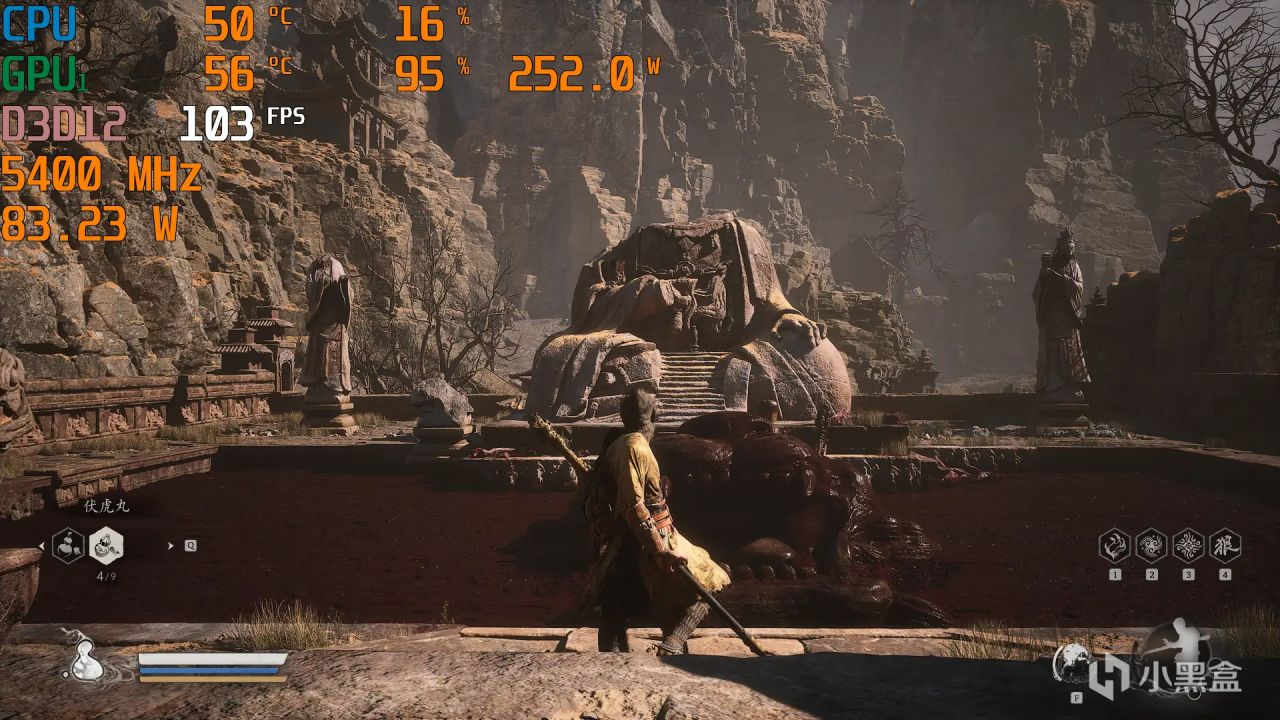

1080P分辨率+影视级画面设置+DLSS 3.0+超采样清晰度100，游戏测试下来平均帧数为90FPS（最高为111FPS，最低为73FPS），实际游戏中的表现也相差无几。

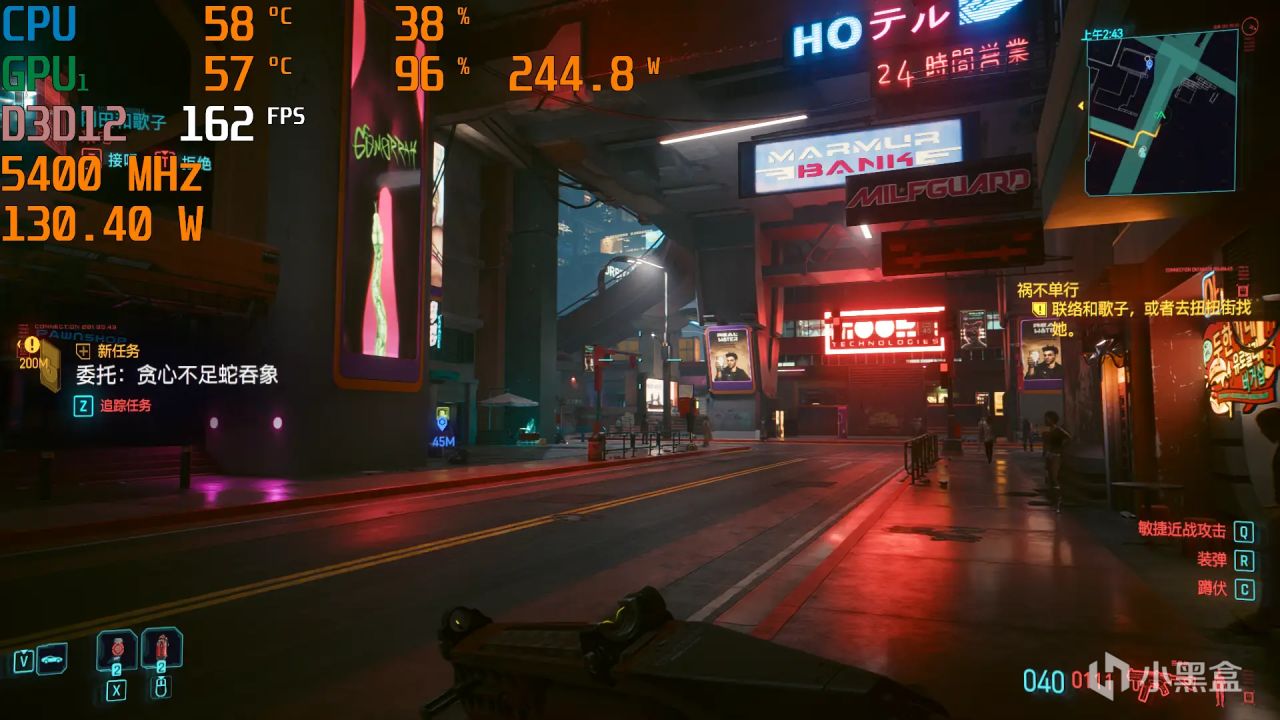

《赛博朋克2077》

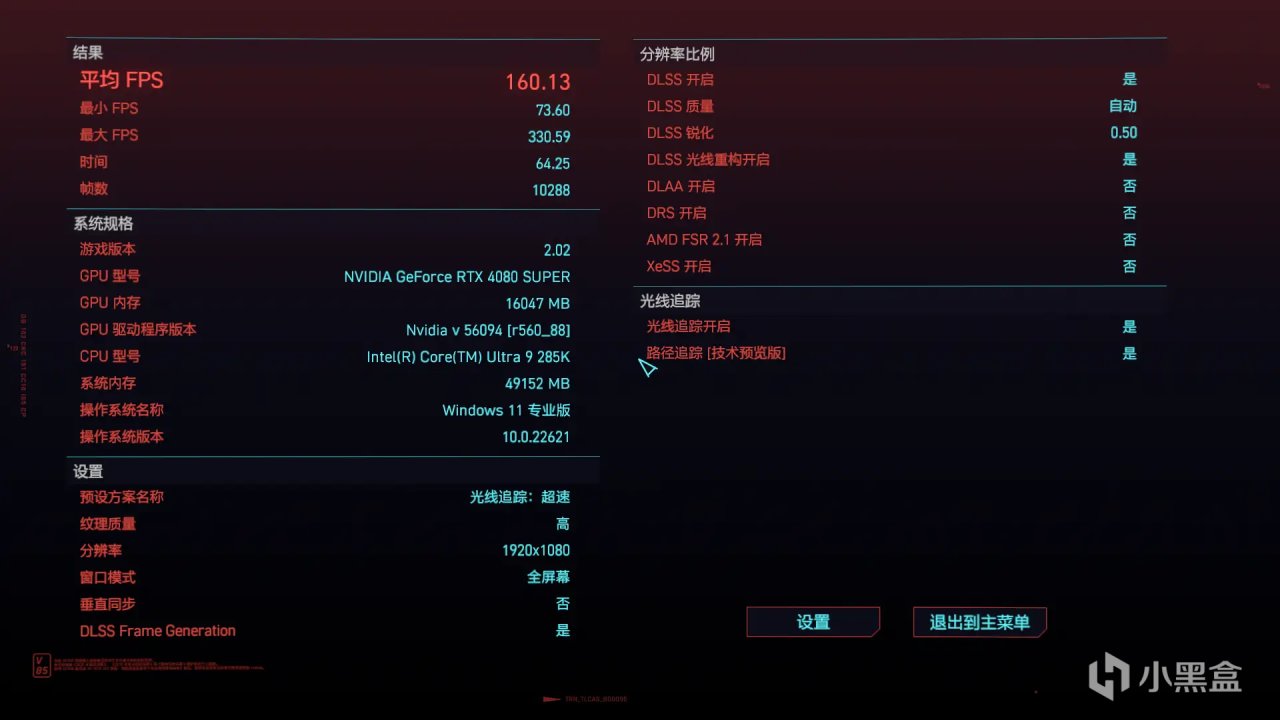

1080P分辨率+光线追踪:超速画面预设。性能测试平均帧数为160.13FPS（最小73.6FPS、最大330.59FPS）。

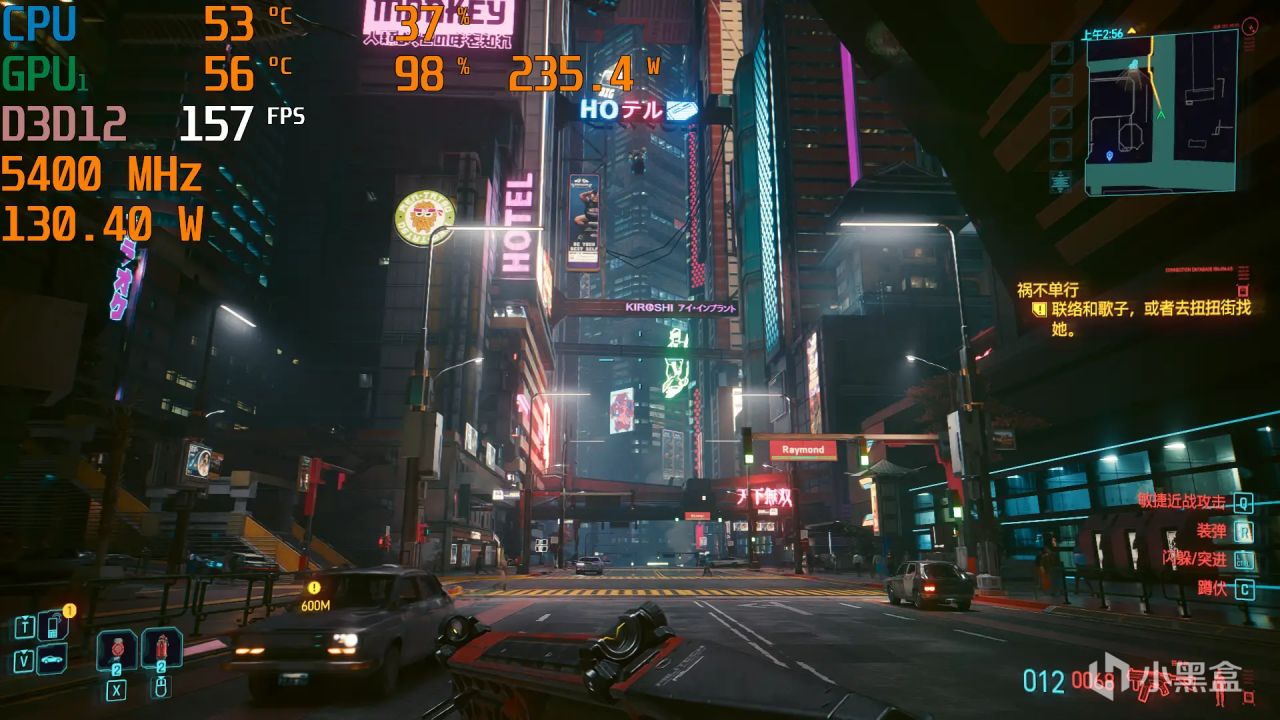

实测在游戏中的帧数也稳定在155FPS以上，整体的游戏表现无论是画面的精细度还是流畅性都非常到位。

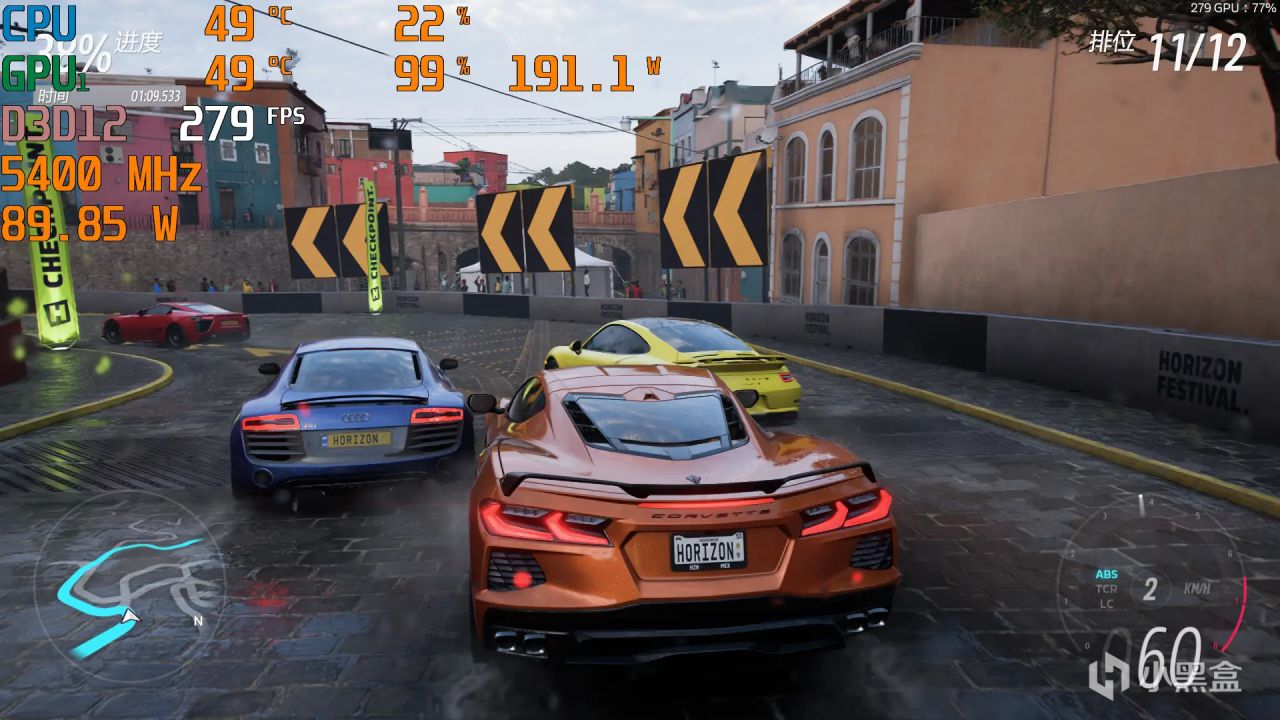

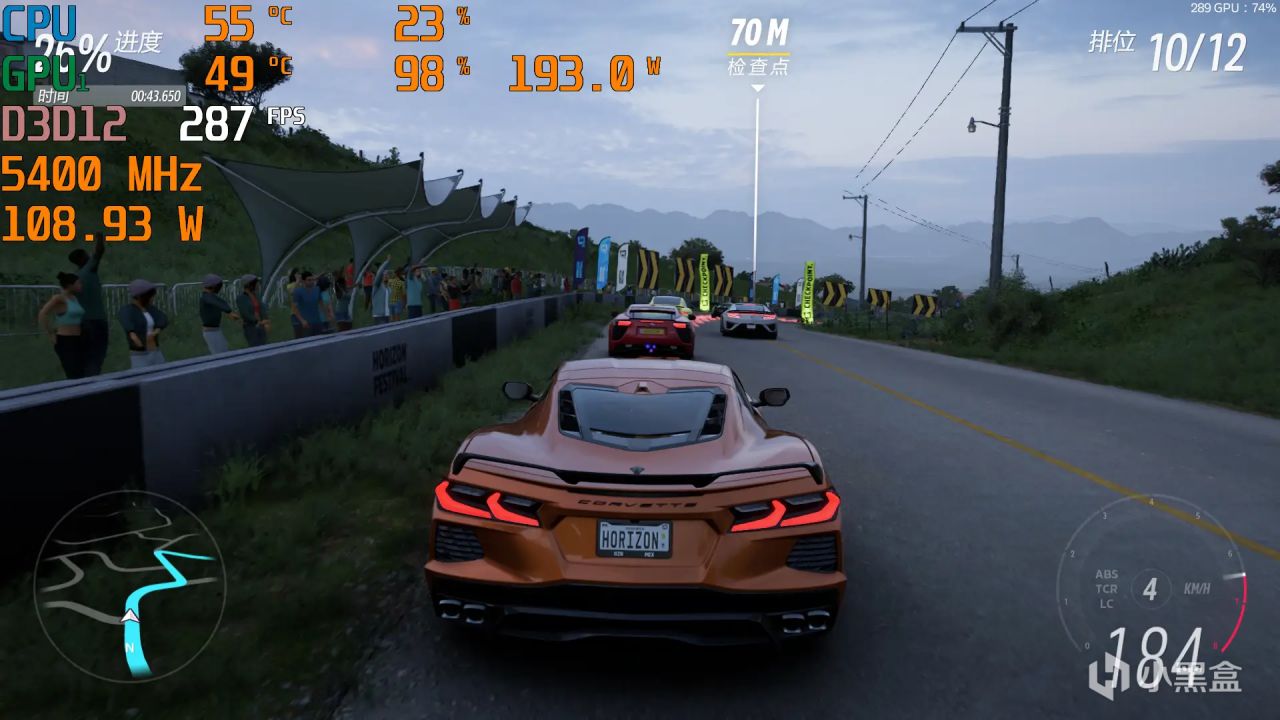

《极限竞速：地平线5》

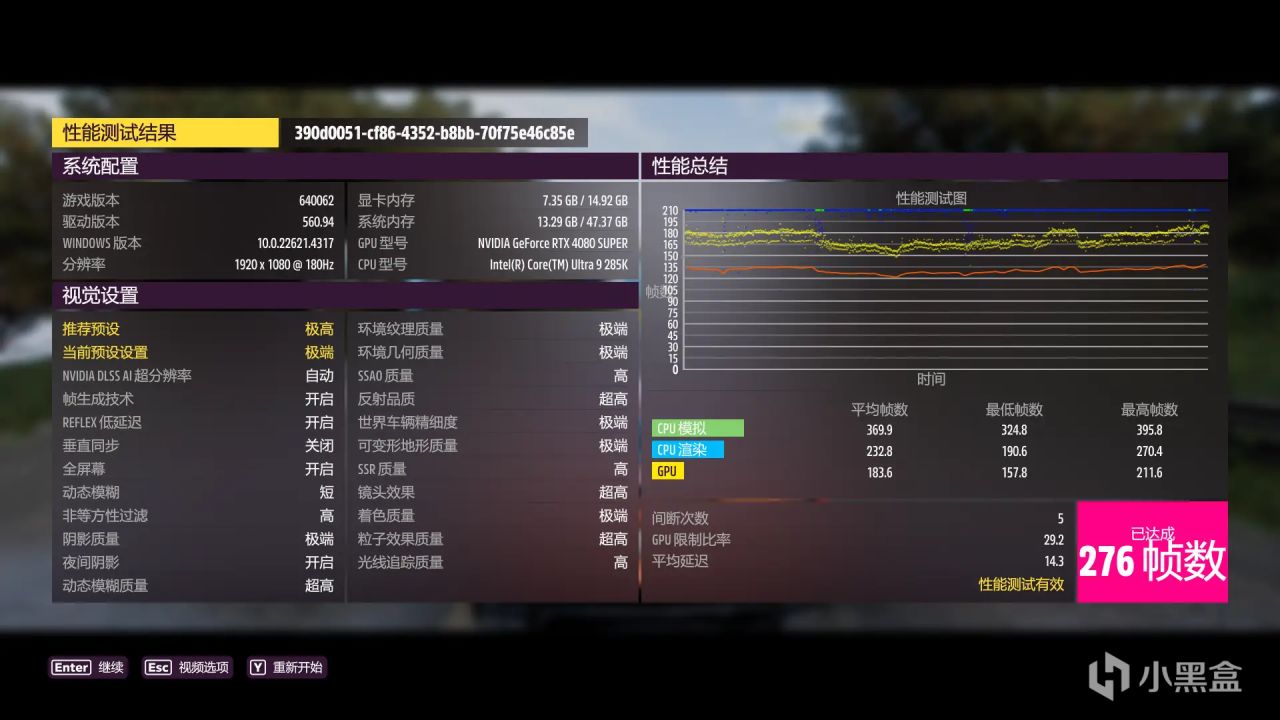

1080P+极高游戏预设+DLSS 3.0自动模式，实测游戏的平均帧数达到了276FPS。



《永劫无间》

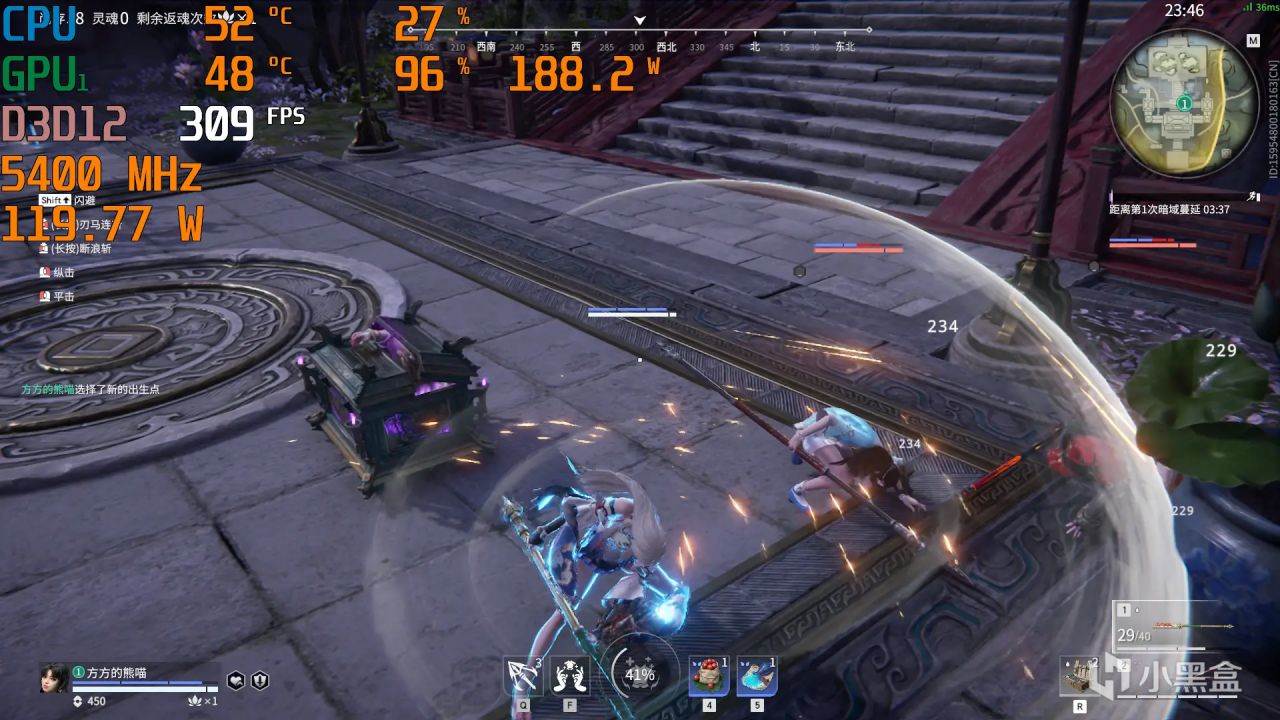

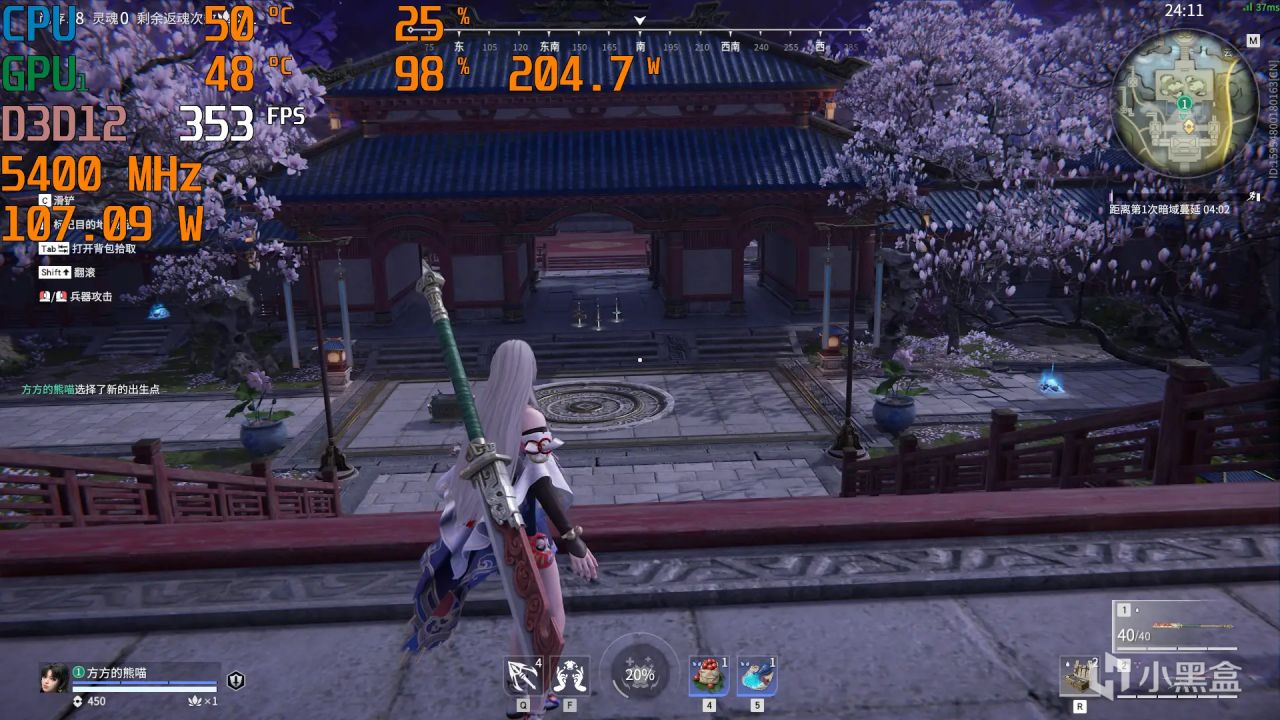

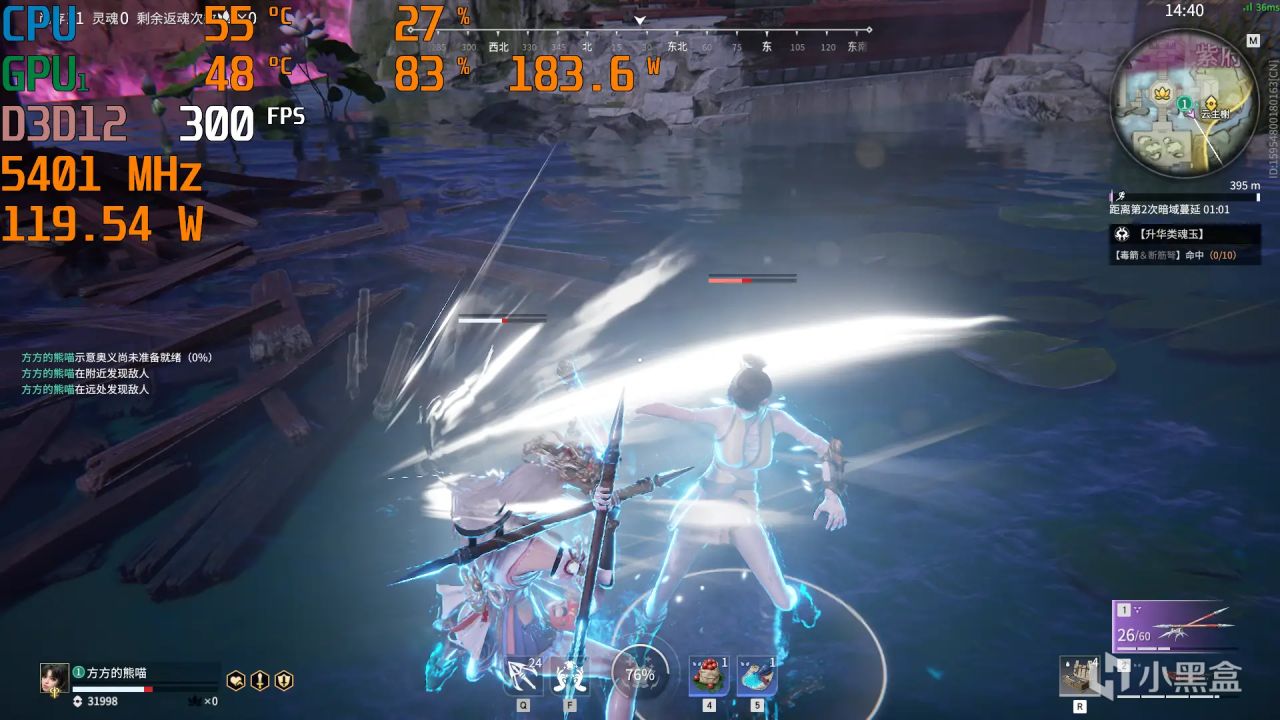

1080P分辨率+极高画质+DLSS 3.0自动模式，游戏的帧数能够轻松突破300FPS，平均帧数也是达到了323FPS。

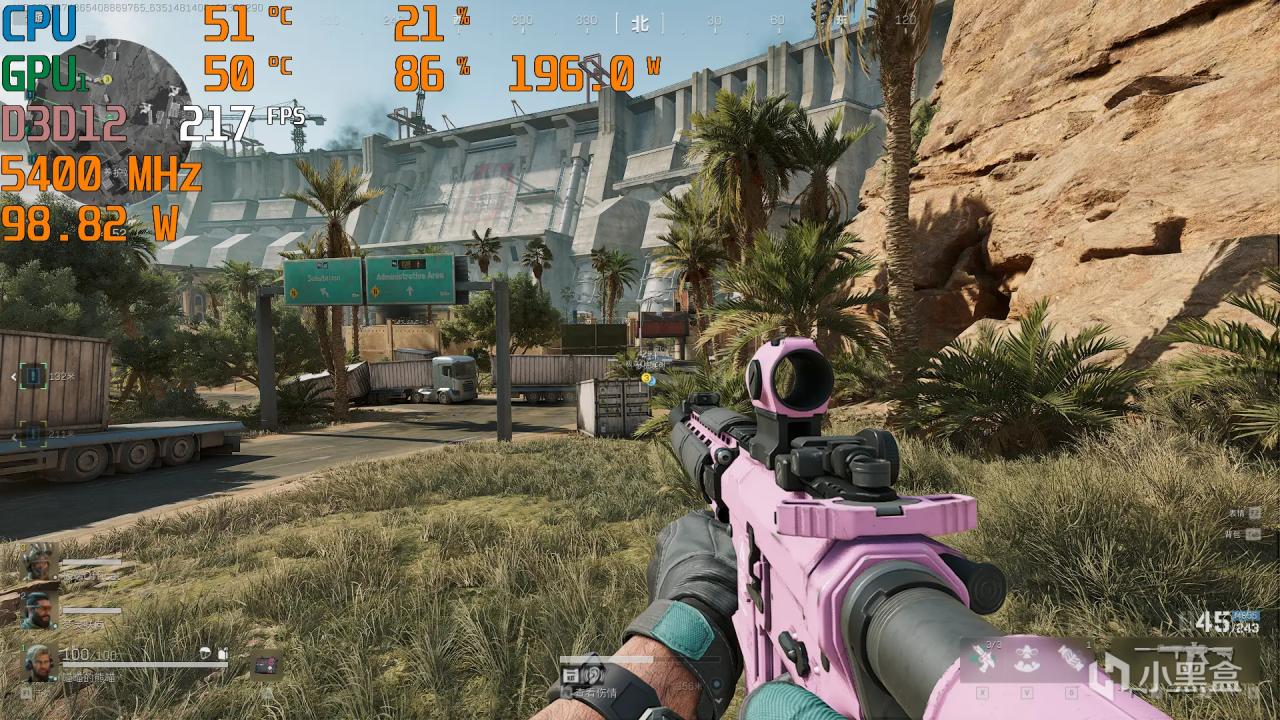

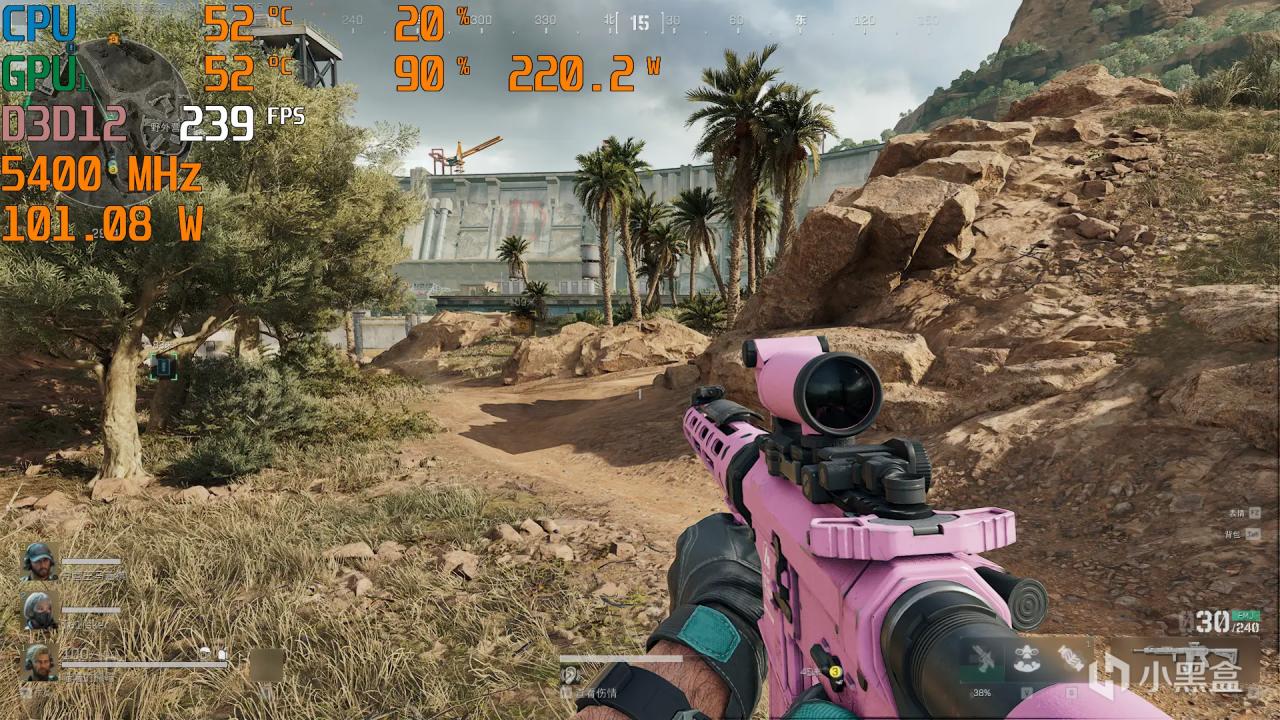

《三角洲行动》

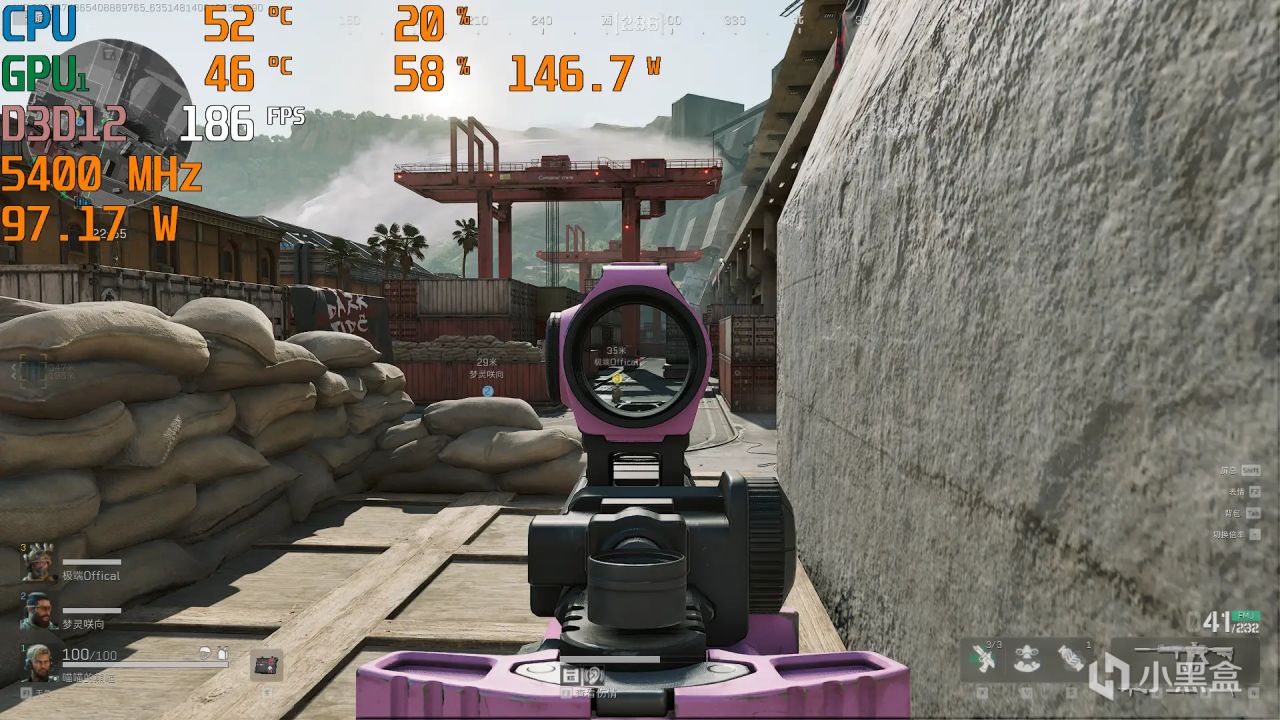

腾讯的新游，使用虚幻5引擎打造，画面表现还不错。在1080P+最高画质+DLSS自动模式的加持下，游戏的平均帧数为204FPS，游戏体验自然也是非常不错。

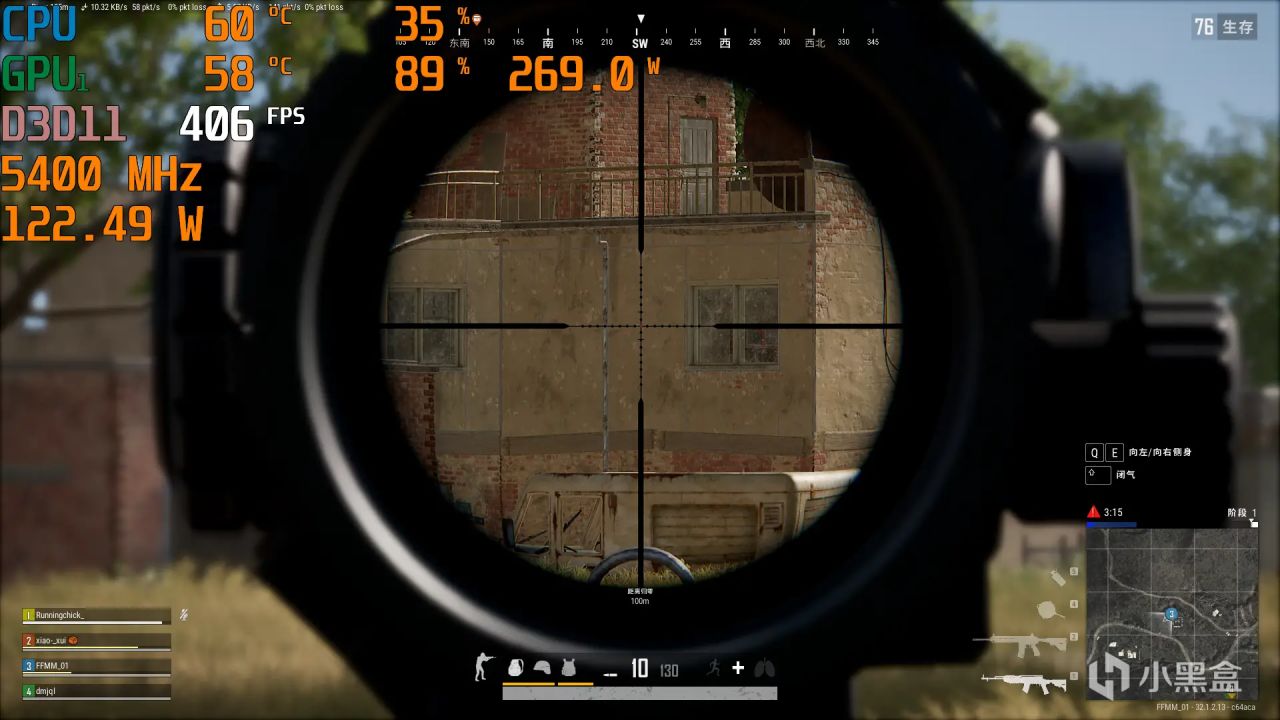

《绝地求生》

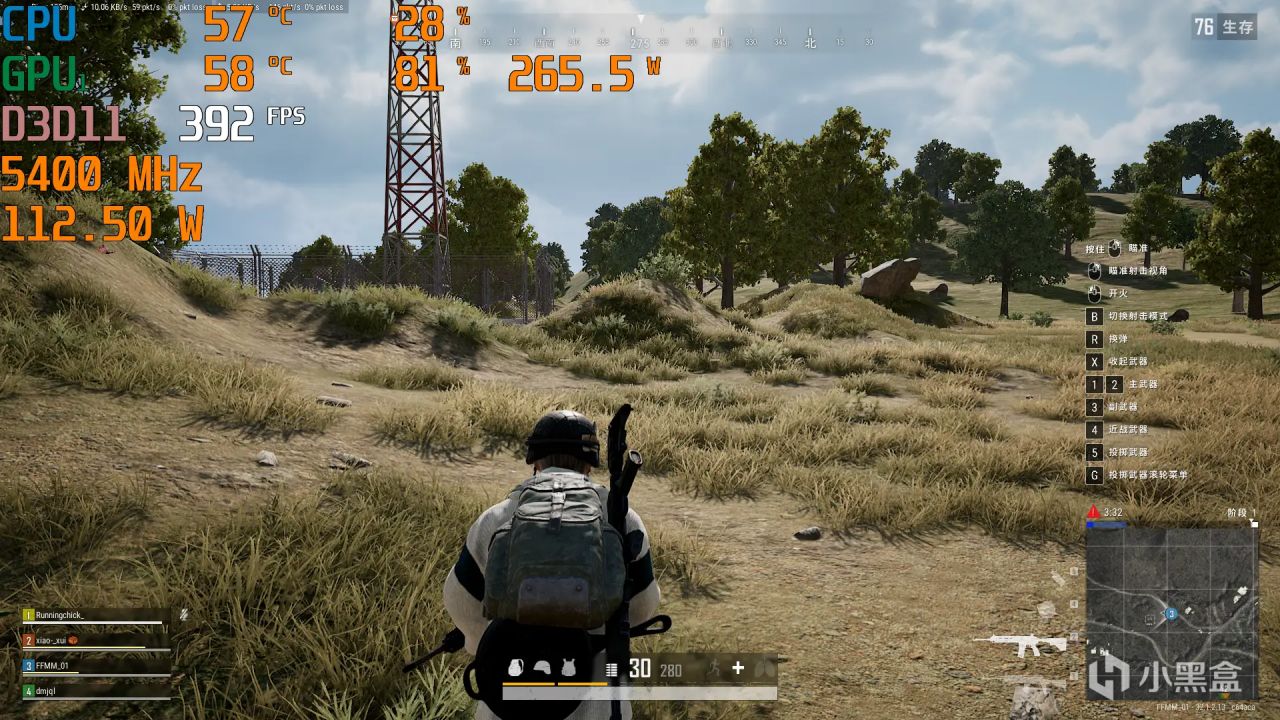

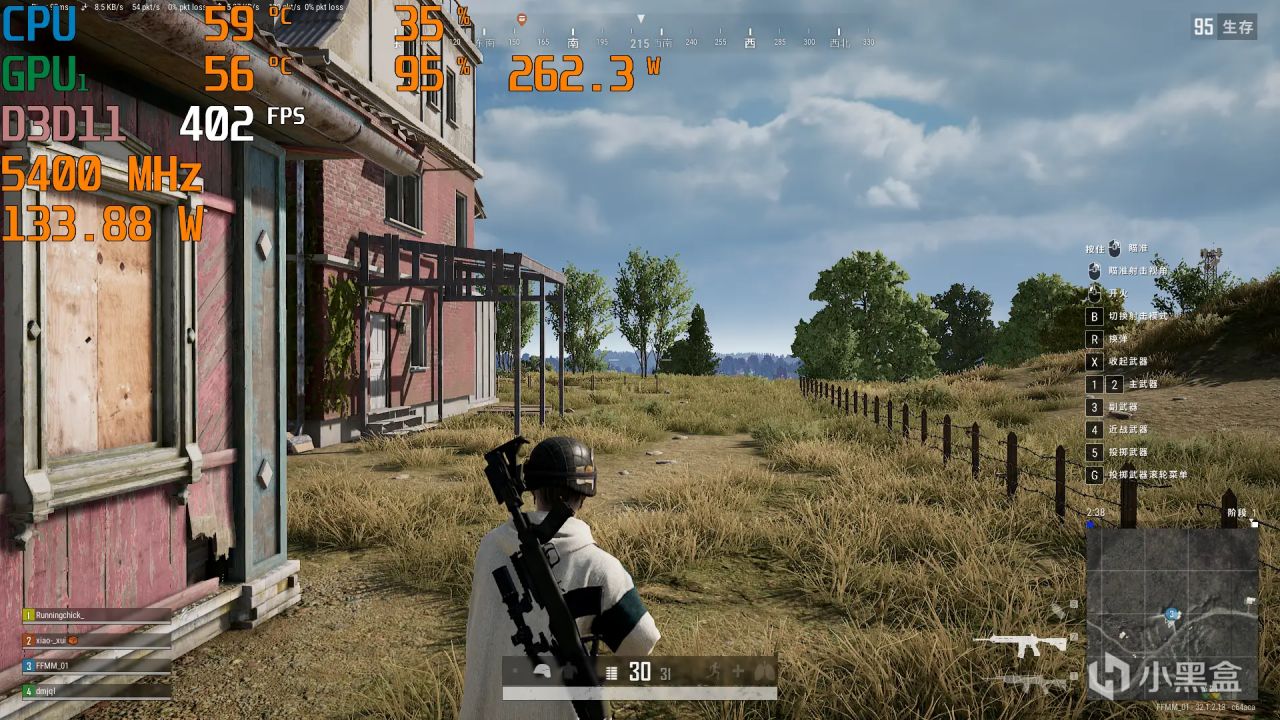

1080P+全极致画面设置，该游戏虽然没有DLSS加持，但该平台实测下来游戏帧数最高能突破400FPS，实际平均帧数能保持在386FPS。





本次评测平台硬件介绍：



主板：

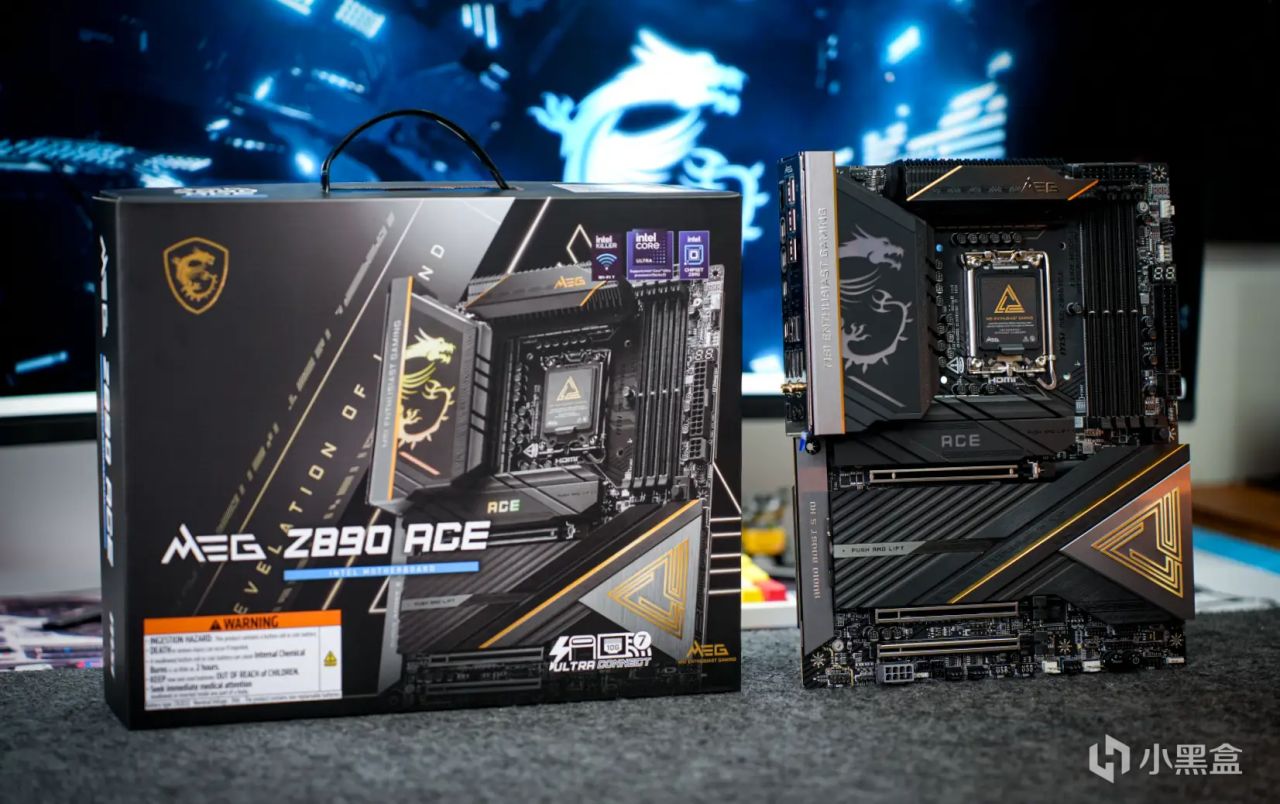

微星MEG Z890 ACE主板的定位是该系列的次旗舰级别，作为新一代酷睿的坐骑，所以也是极为堆料，创新与改进也是非常多。

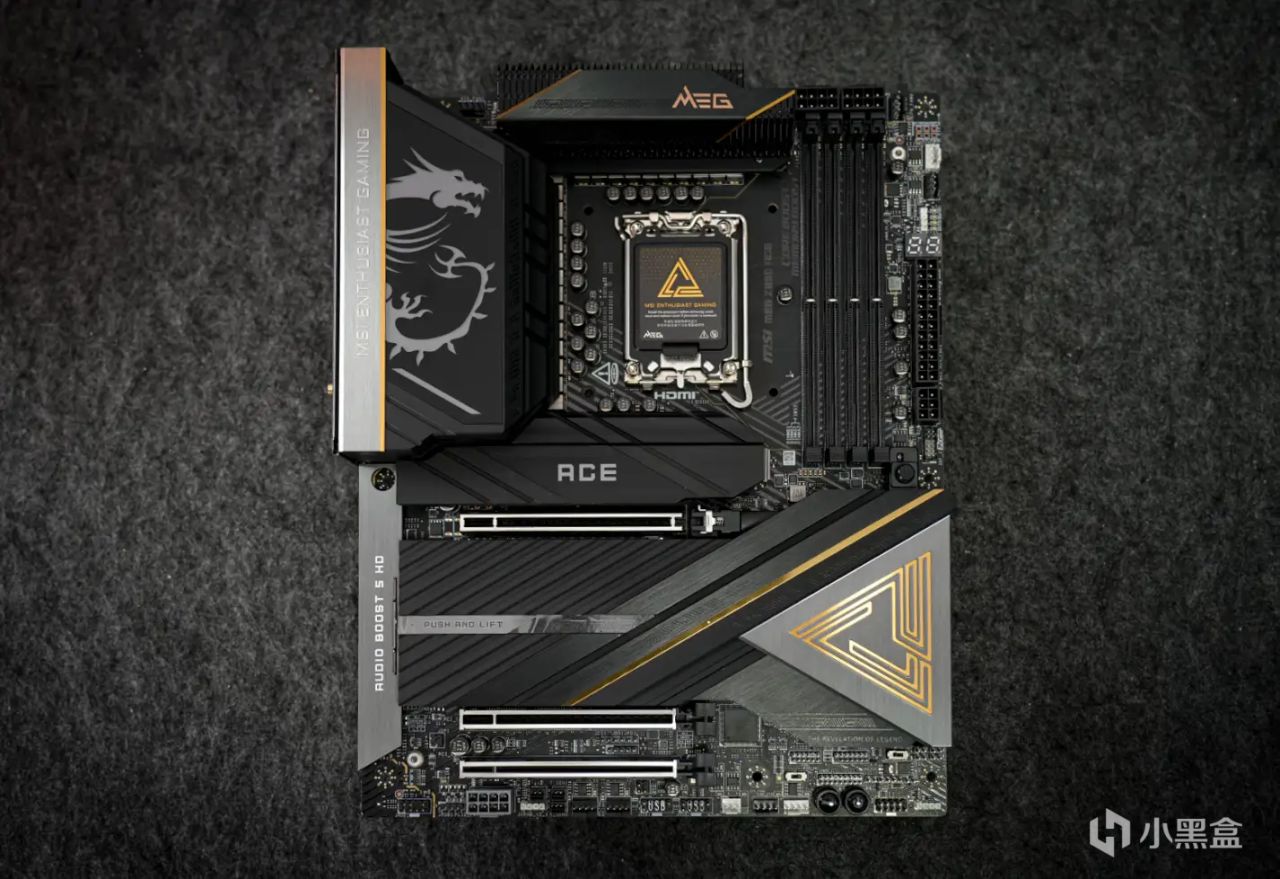

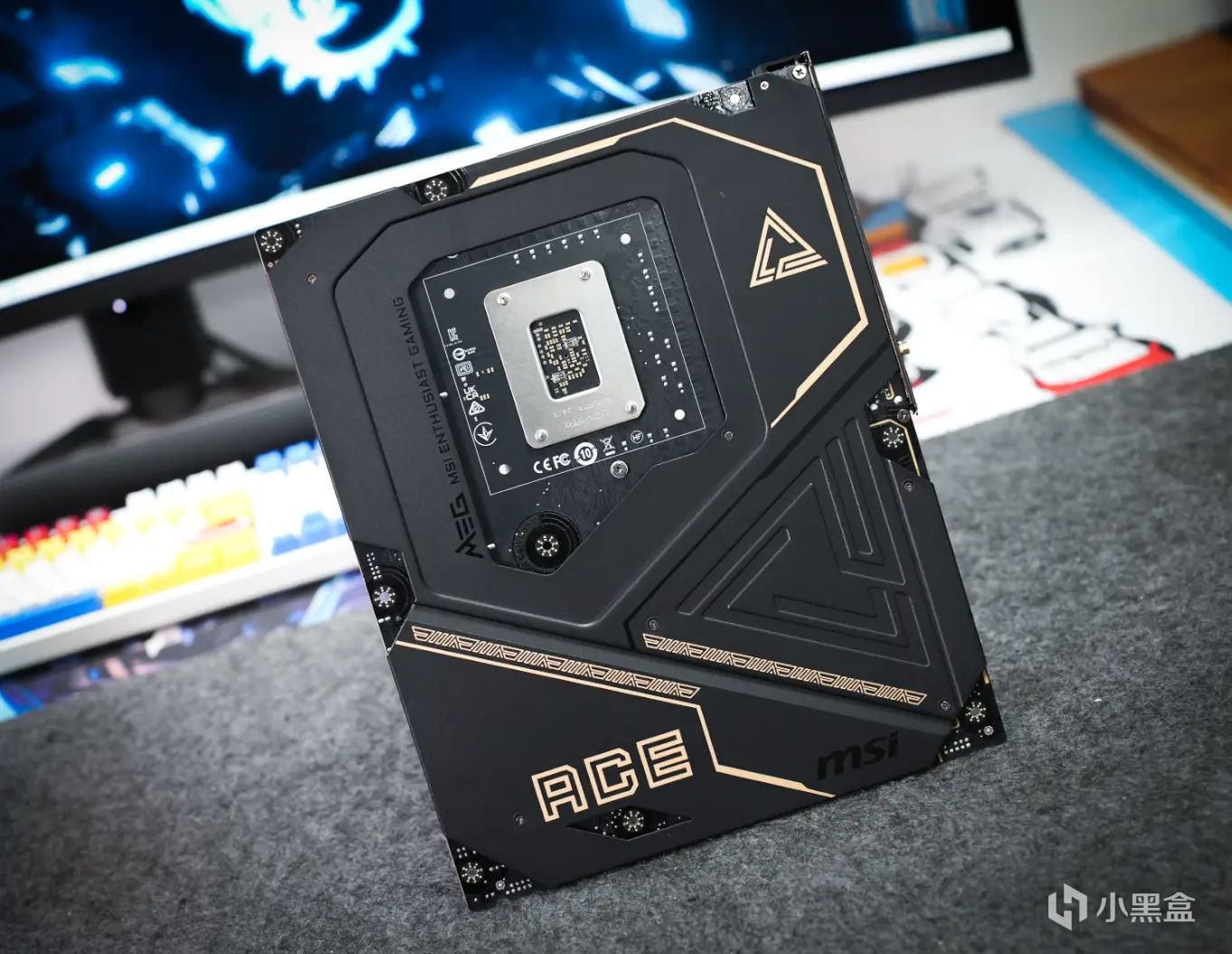

主板采用了非常低调黑金色配色，大部分的区域都覆盖了散热装甲，当然也少不了龙盾和金色ACE LOGO。同时，主板也采用了服务器级别8层PCB，还配备了全金属的背部装甲，可谓是堆料满满。

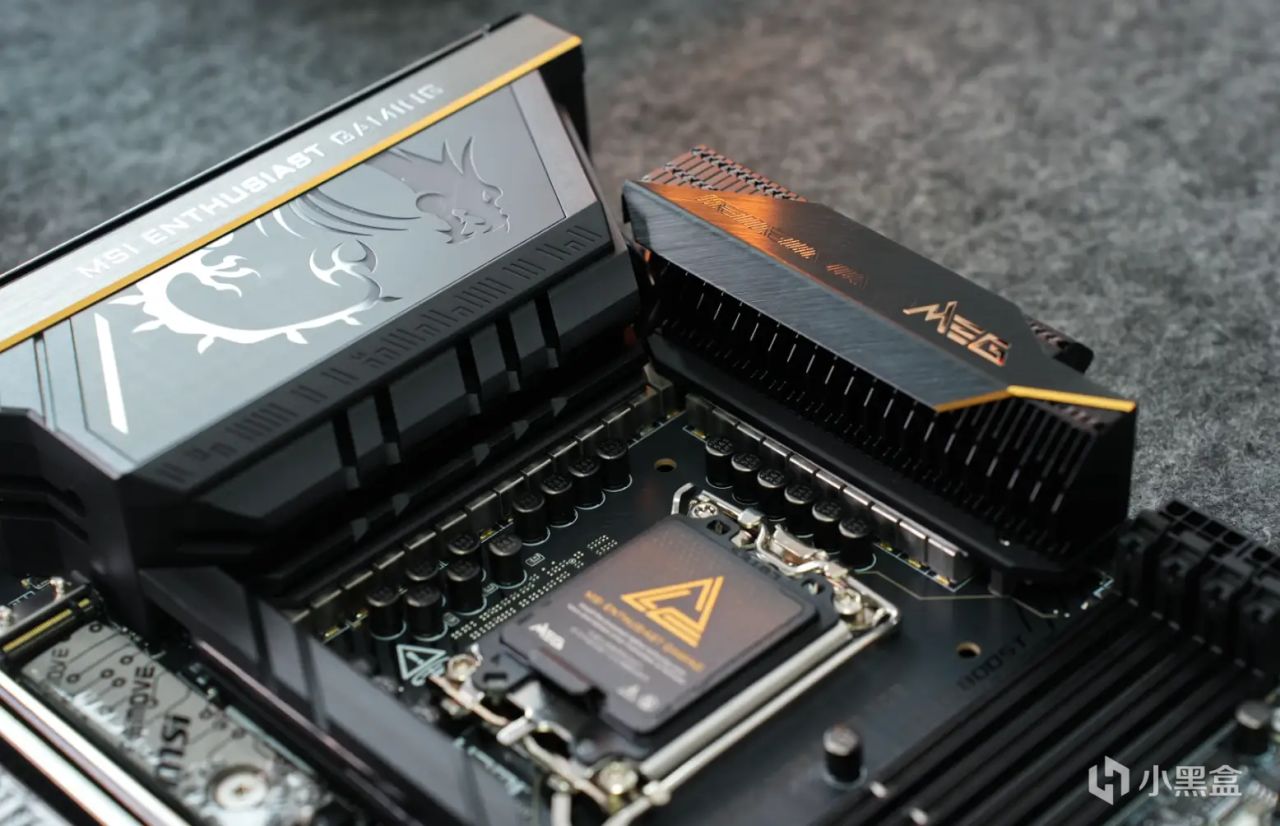

微星MEG Z890 ACE主板的CPU供电方面，主板供电配备了24+1+2+1相供电设计，并且核心供电MOSFET采用了110A DrMOS芯片，同时，设计师还将CPU的双8pin的供电接口调整在内存条的上方， 就是为了走线更便利。

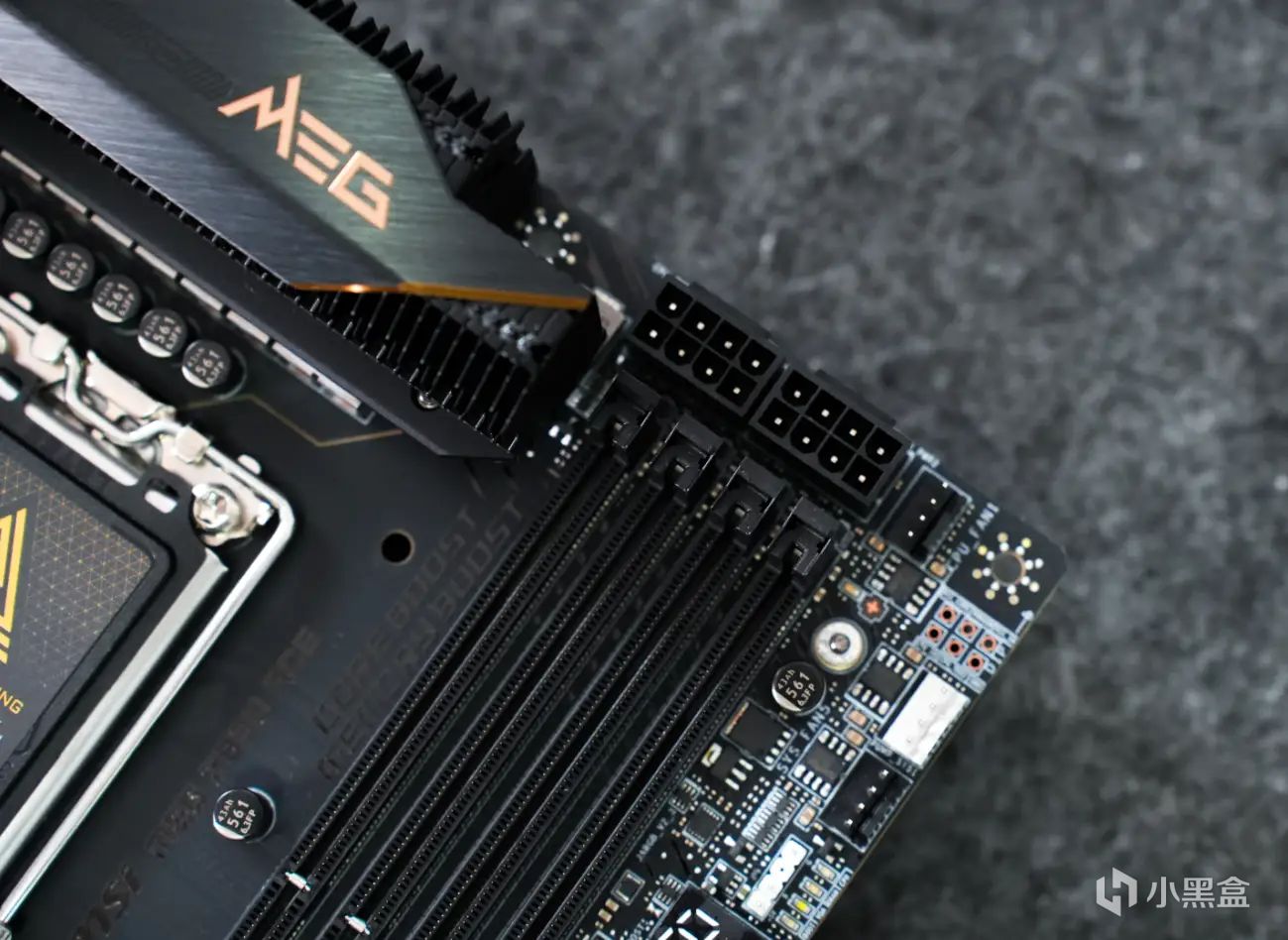

内存方面，微星MEG Z890 ACE主板配备了四个DDR5内存插槽，官方数据表示可最高支持DDR5-9066+高频内存。当然，这一代Z890主板更是支持CUDIMM（CKD） DDR5内存，起始频率已经达到了6400MT/s，配合上微星的Dragon Alliance partner技术，可直接把内存频率提升到8600+MT/s以上。

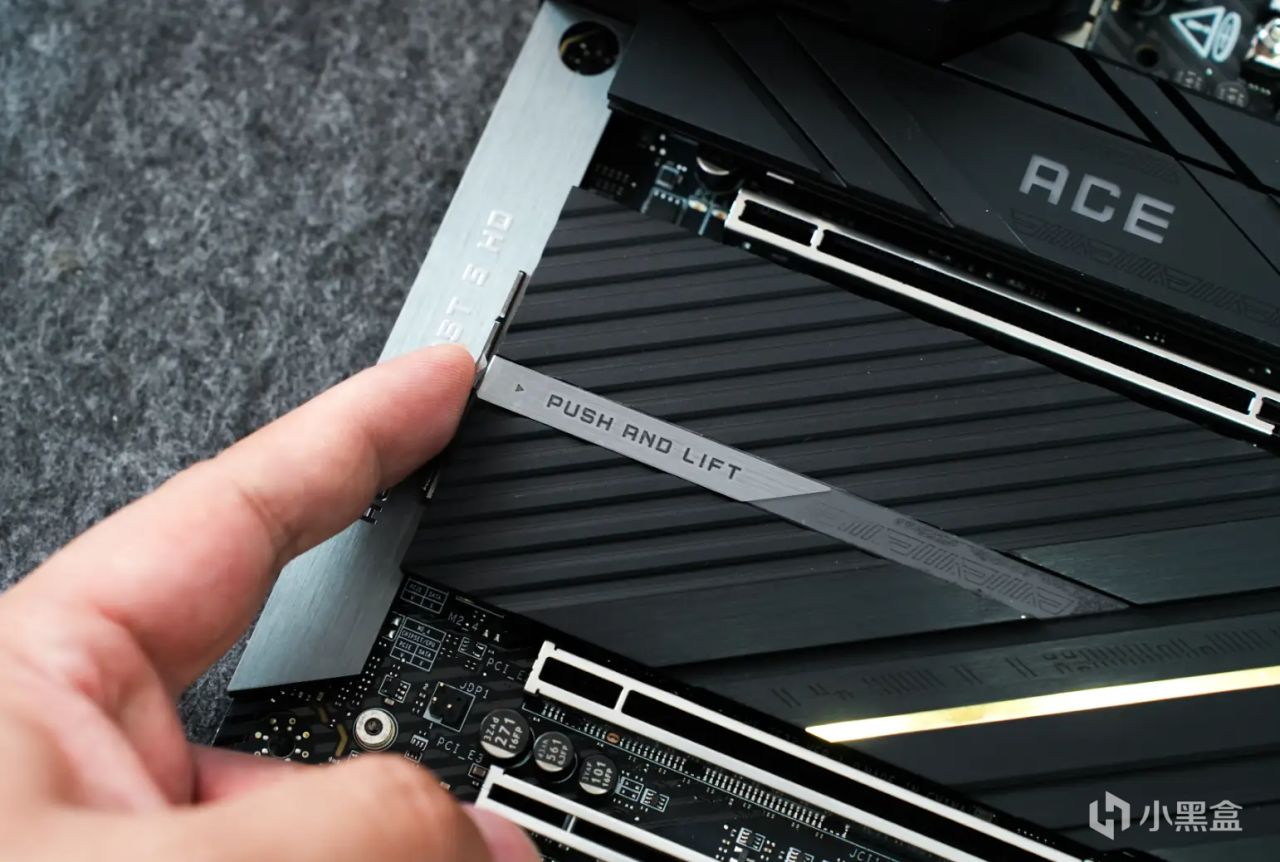

M.2接口的散热马甲都是采用微星最新的EZ Magnetic M.2 Shield Frozr II快装快拆设计，轻轻一按即可拆卸，安装M.2固态也无需其他工具。

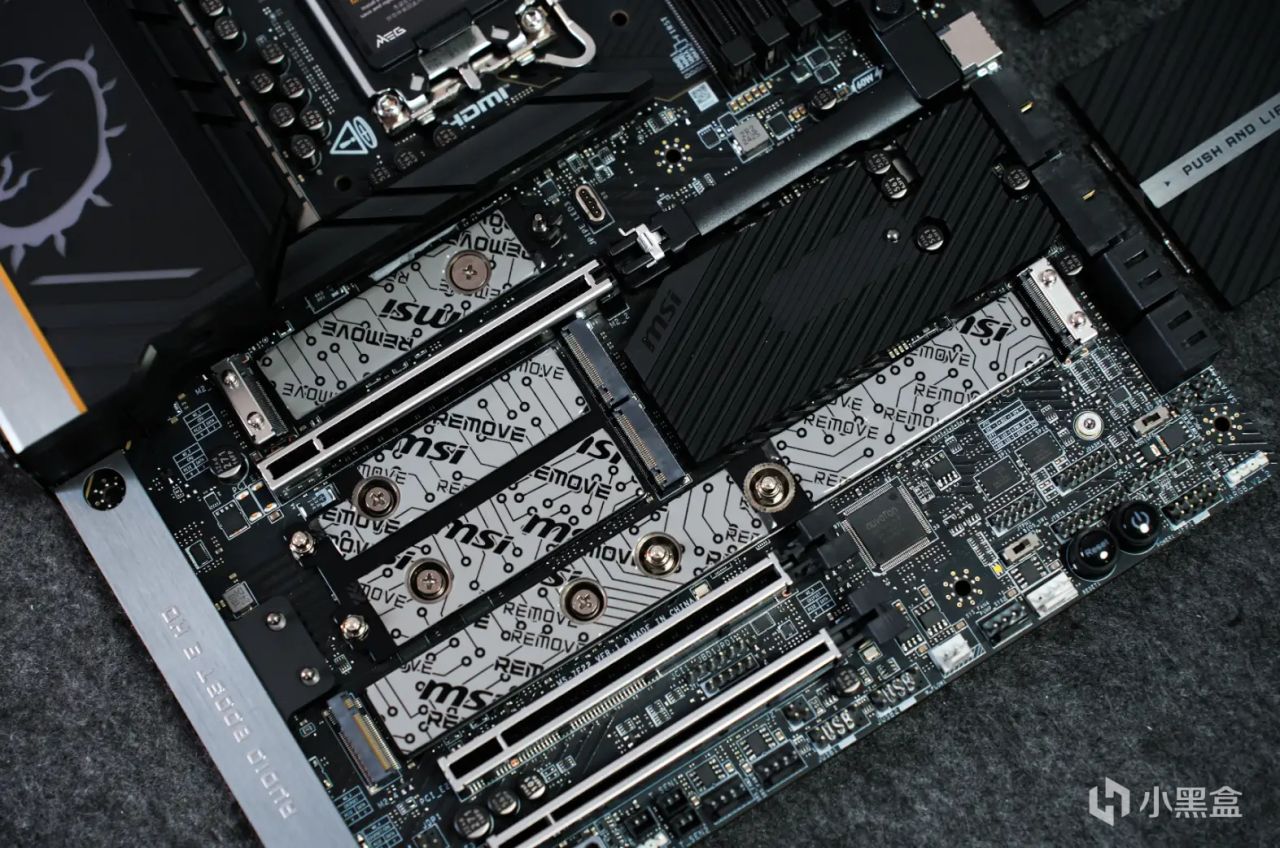

拆开散热马甲后可以清晰的看到包括三条有金属装甲加固的PCI-E插槽，其中PCIe 1与PCIe 2均支持PCIe Gen5协议；而M.2固态接口也是达到了5个，M.2_1与M.2_4可支持PCIe Gen5*4协议，其余的则是PCIe Gen4*4协议。

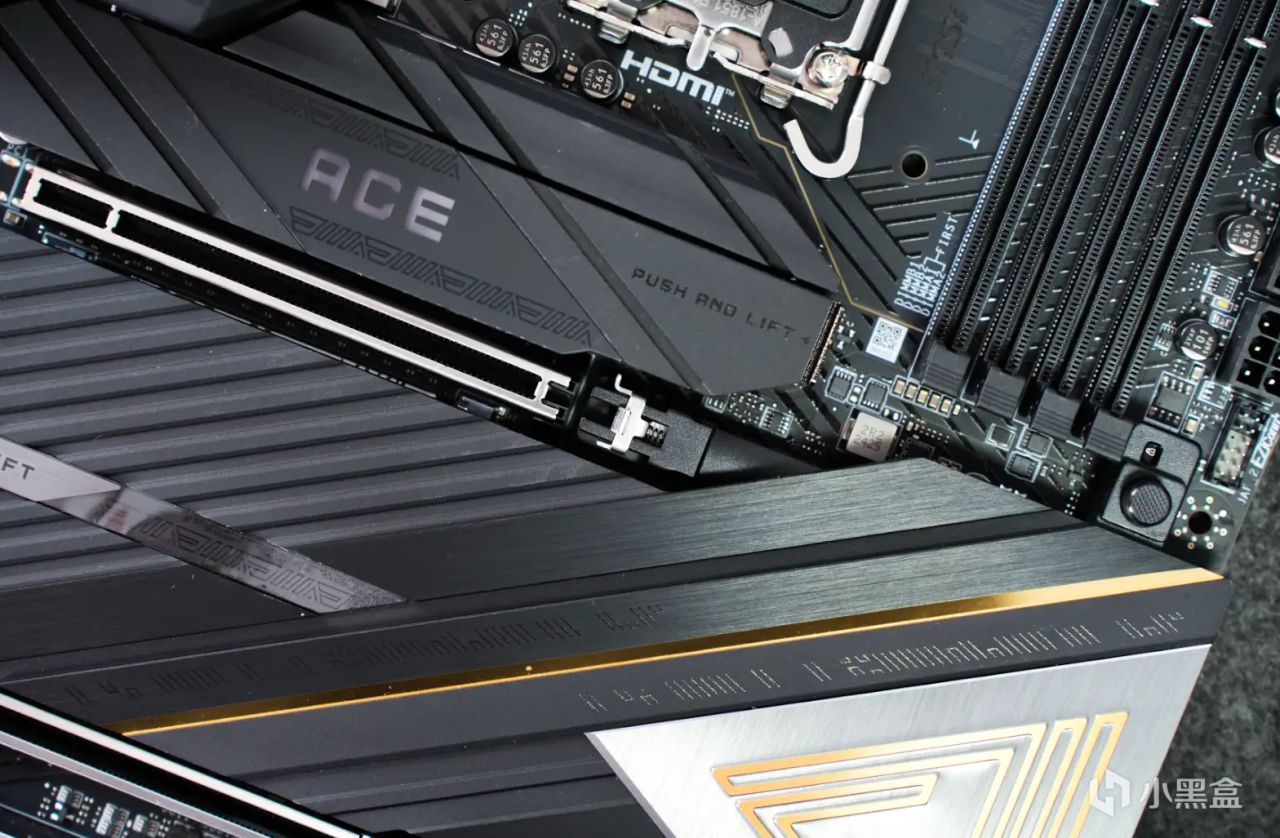

当然，之前在X870主板上备受好评的新一代的EZ PCIe快拆设计也出现在微星MEG Z890 ACE主板上。只需要轻轻一按即可以锁住/释放显卡，比起传统的PCIe锁扣好用太多。

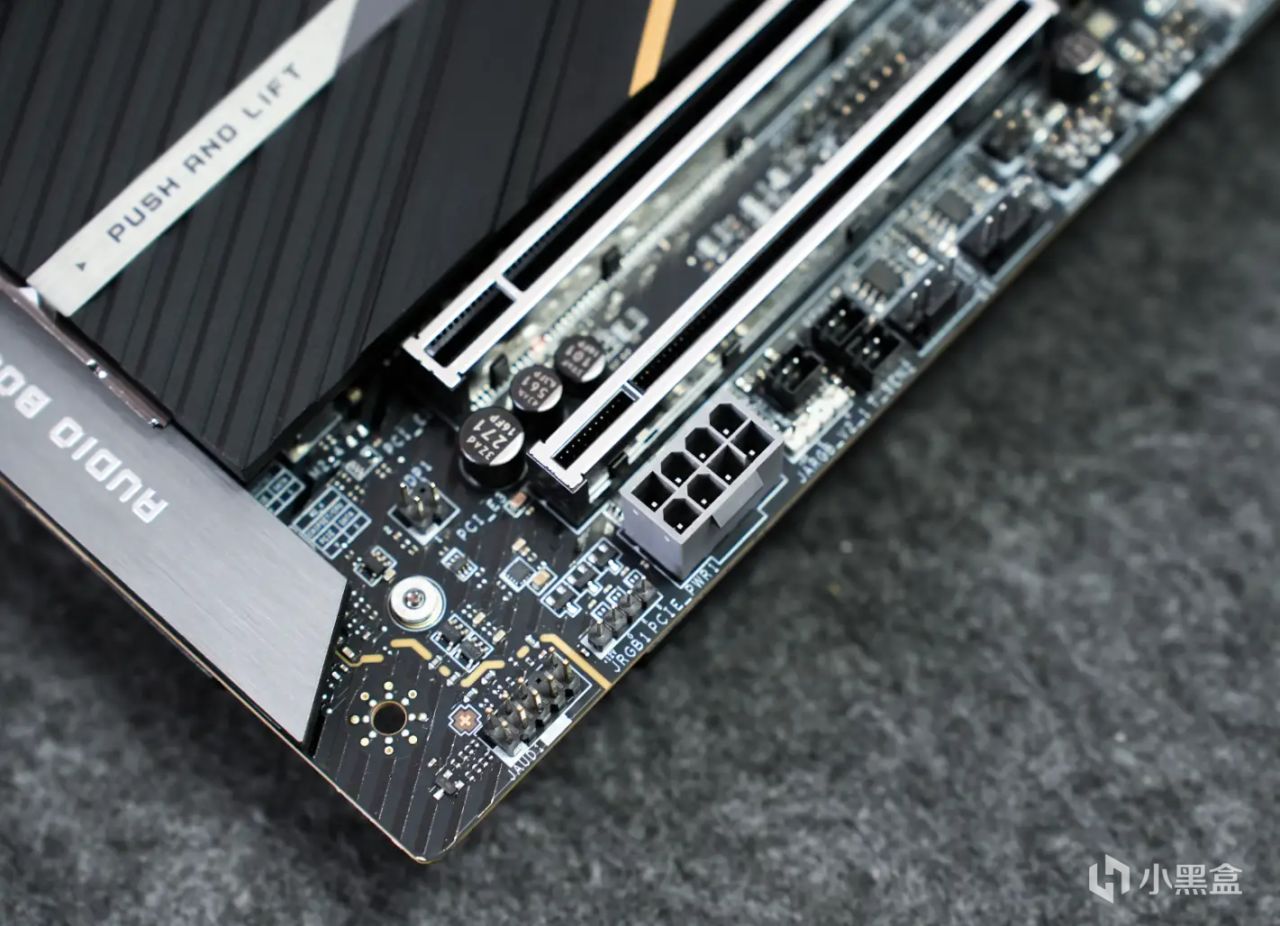

微星MEG Z890 ACE主板的底部还有一个灰色的8Pin供电接口，实际上该接口主要是为满足下一代显卡而来。按照微星官方介绍，原有的24Pin供电接口基本上可以处理所有PCIe、风扇和RGB扩展所需要的动力，24Pin供电接口最多只能提供168W功率，而使用该8Pin的PCIe辅助供电接口后，就会额外提供了252W功率，加起来主板的整体功率可达420W，功率更足。

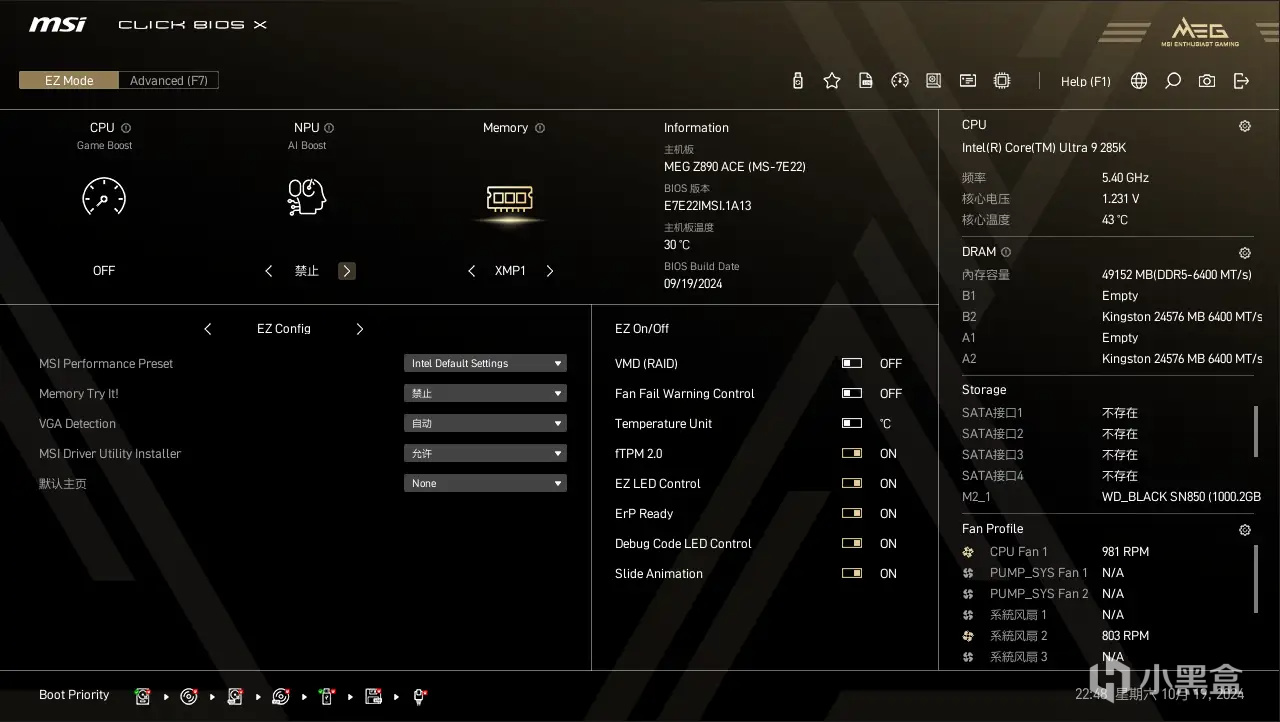

微星MEG Z890 ACE主板的BIOS也非常值得一提，界面从大家熟悉的 CLCIK BIOS 5 界面升级至 CLICK BIOS X 界面。就拿配色来说，与主板十分契合，也是奢华的黑金配色，看齐十分大气。而在功能方面也非常全面，一些简单的超频功能（如Memory Try lt!）都可以在首页开启。

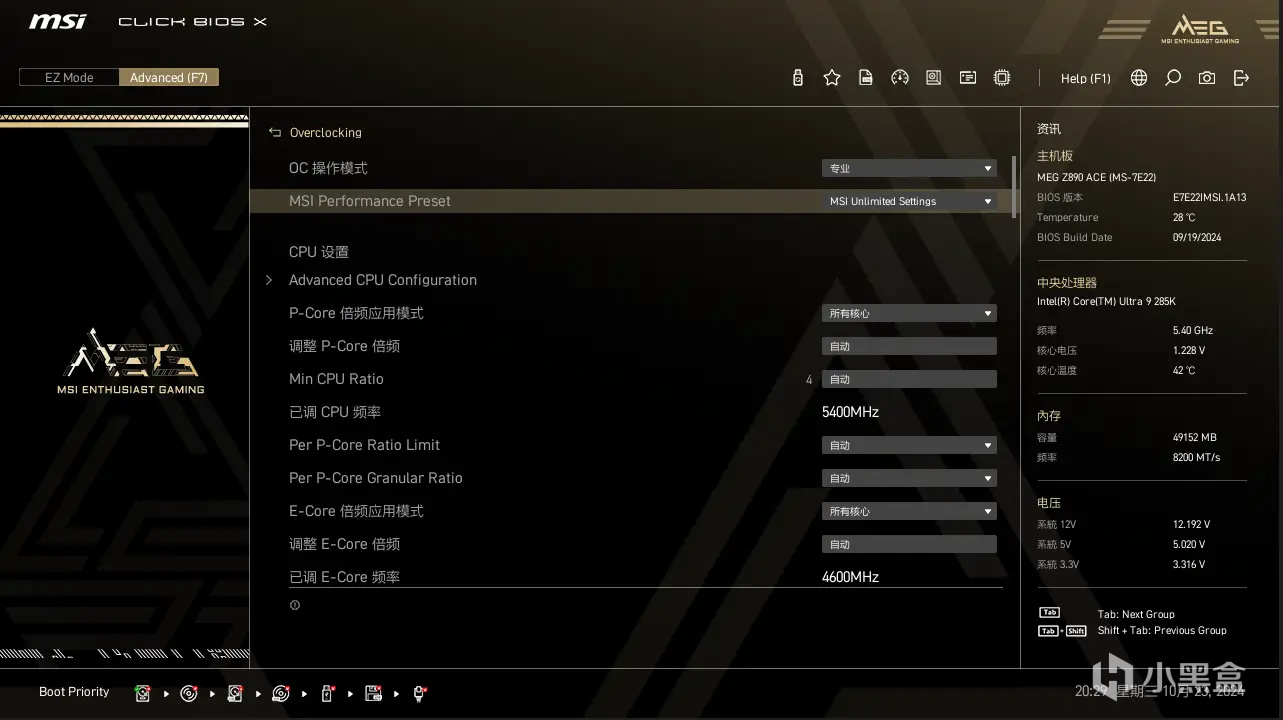

OC选项下，可调整的功能也非常全面，布局其实与之前的 CLCIK BIOS 5 界面大同小异，习惯了的小伙伴可以快速上手。

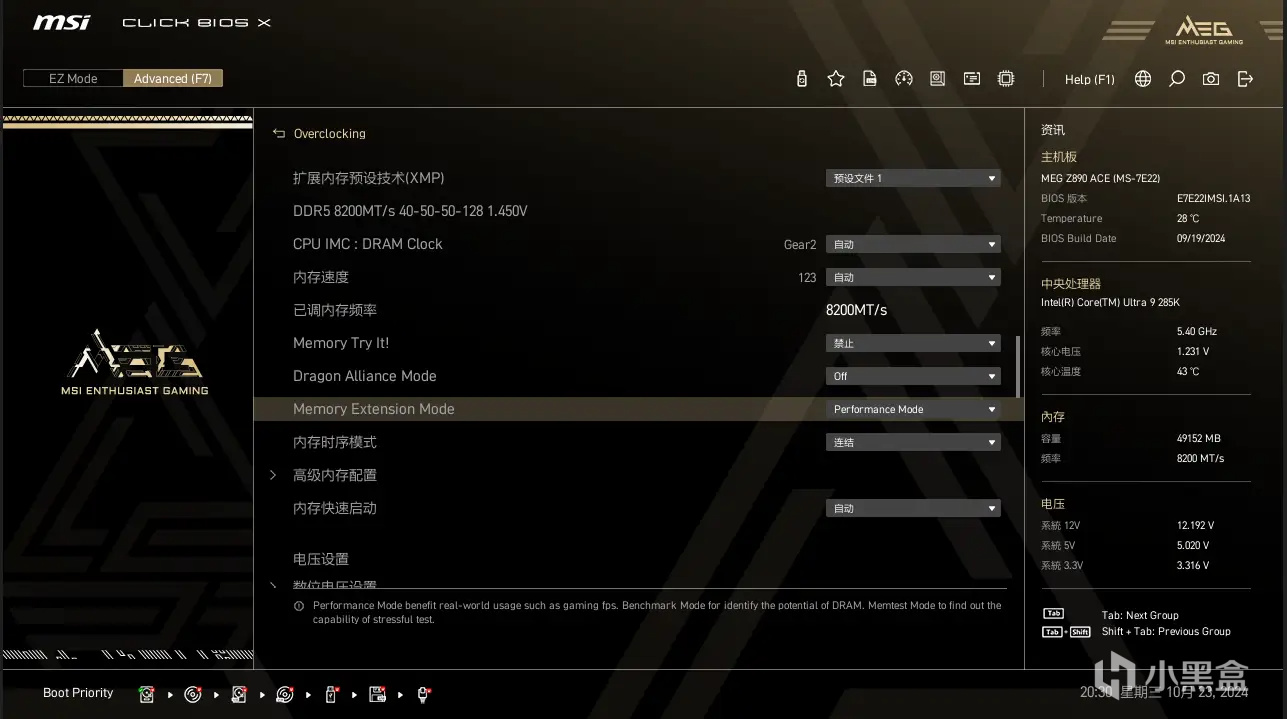

比如想进一步提高内存的性能，可以在Memory Extension Mode中开启Performance Mode。这时候内存的性能表现会更出色一些。

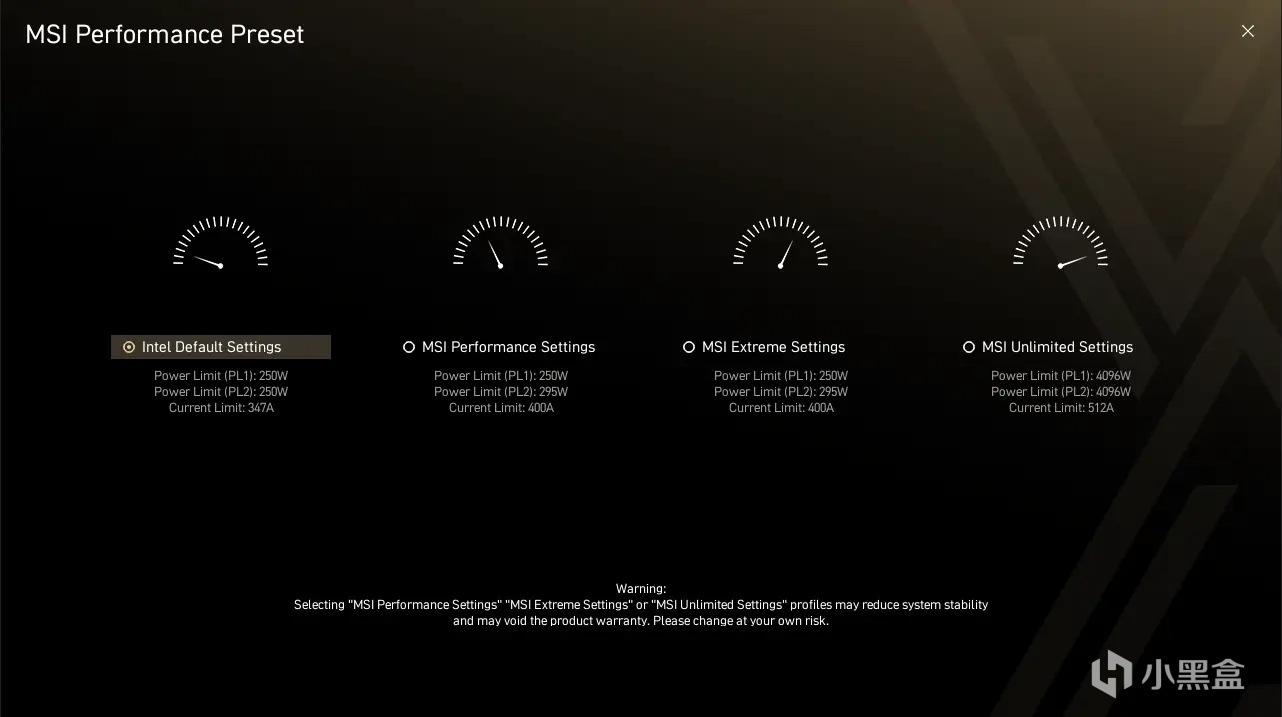

因为13代14代处理器的影响，微星MEG Z890 ACE主板的BIOS默认预设为Intel Default Settings，不过微星也给出了三个档位可选，其中性能全开的就是MSl Unlimited Settings。

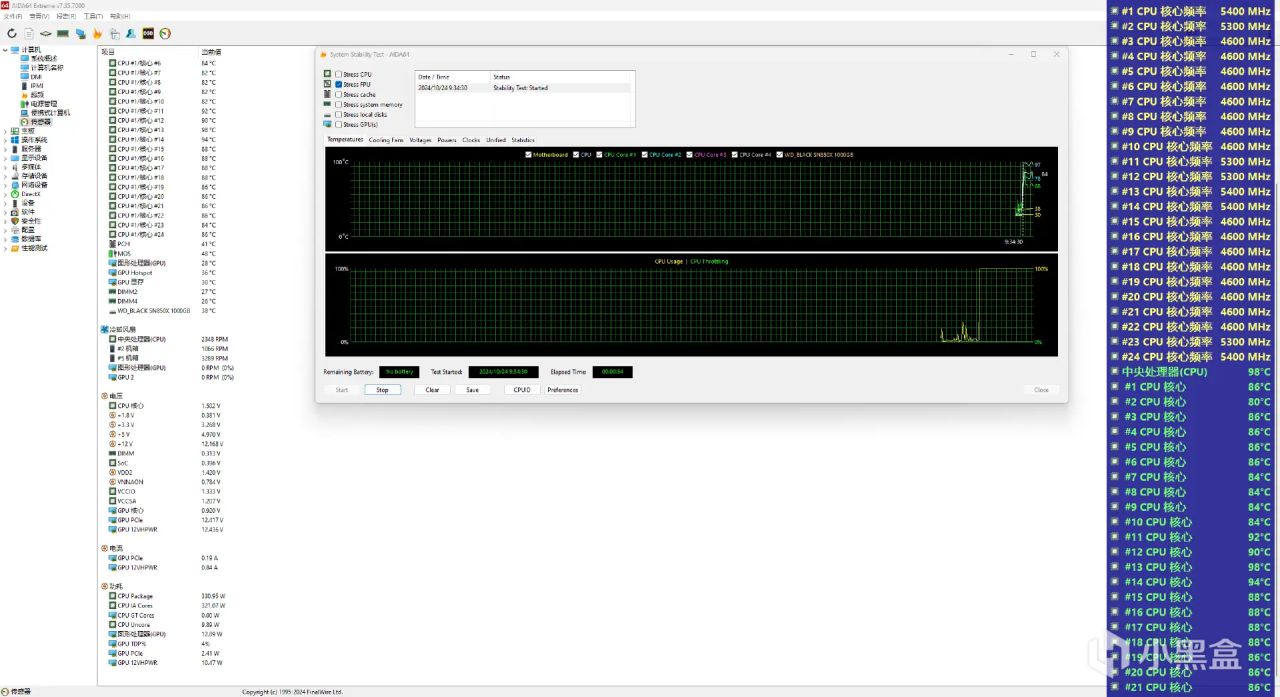

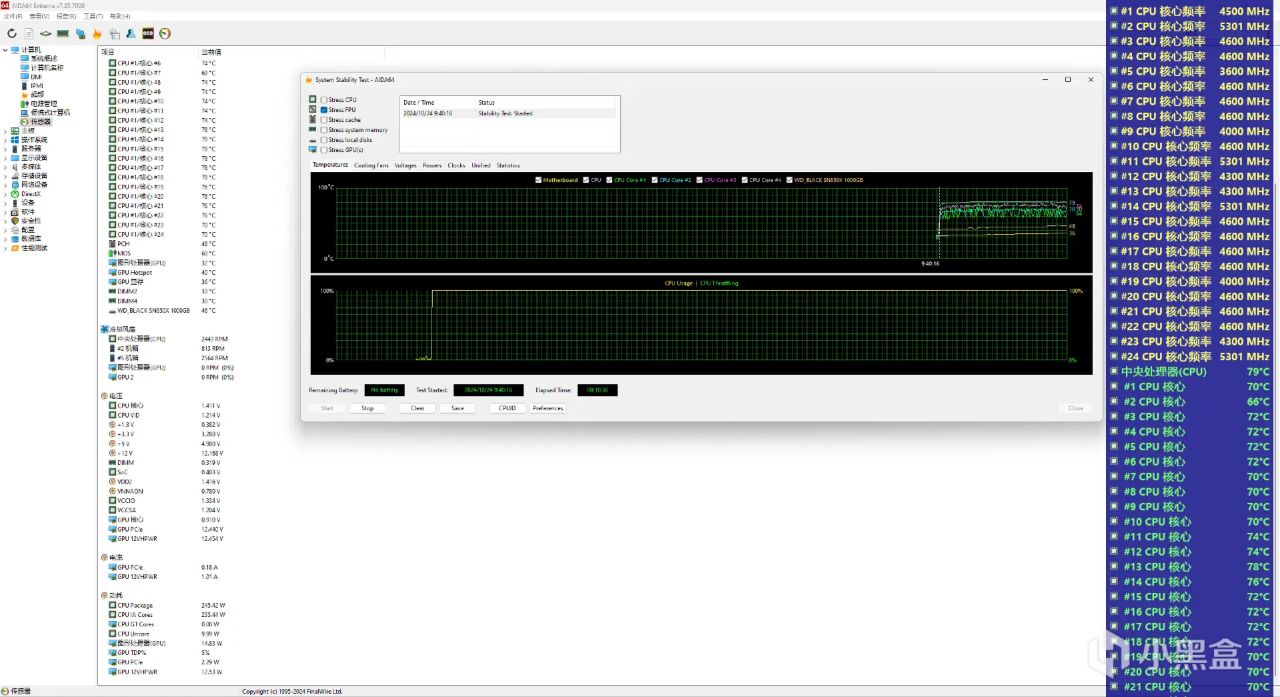

在功耗方面我也进行了实测，在Intel Default Settings选项下，Ultra 9 285K的功耗为250W，为此经过10分钟单烤FPU，CPU核心的最高温度也仅为79℃。

而在MSl Unlimited Settings选项下，Ultra 9 285K的功耗可以达到330W以上，这时候CPU核心的温度轻轻松松就达到了100℃。







内存：

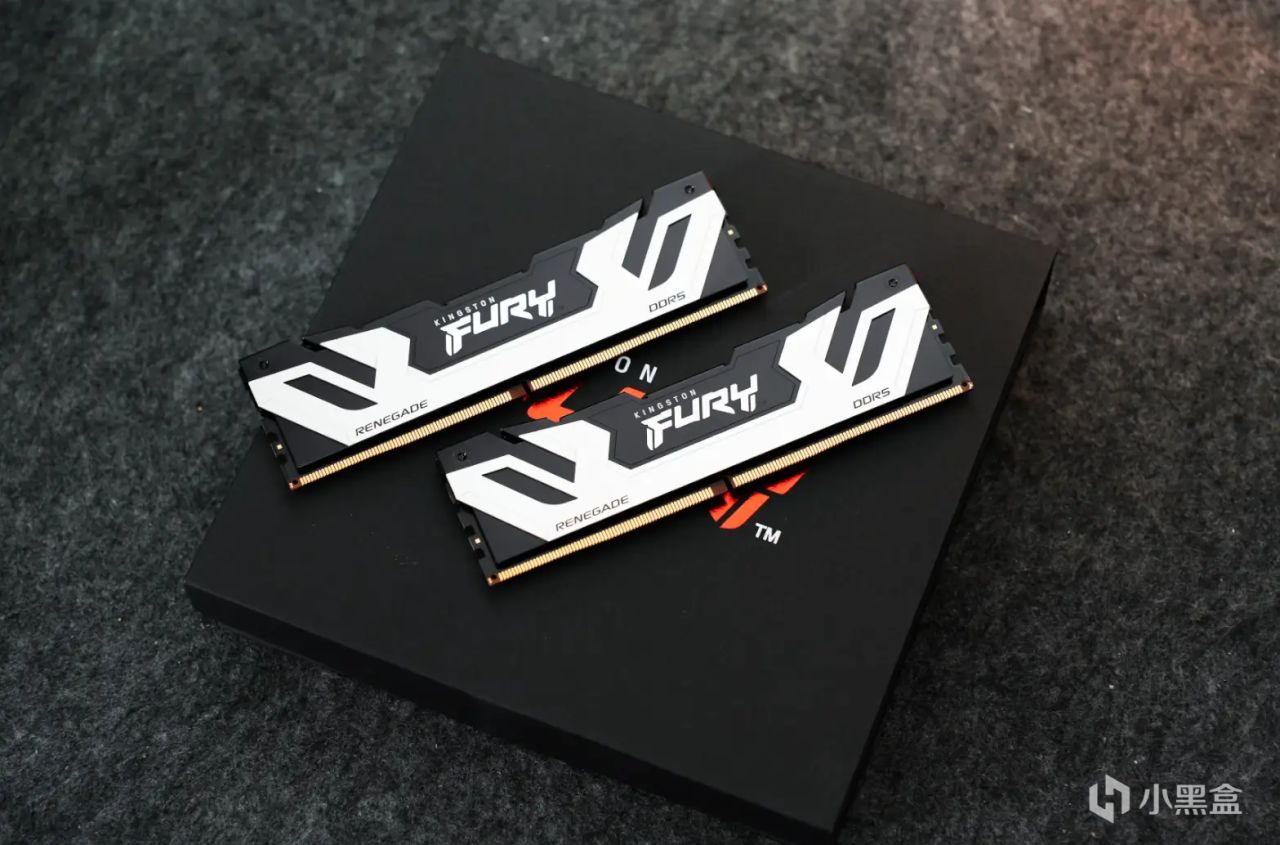

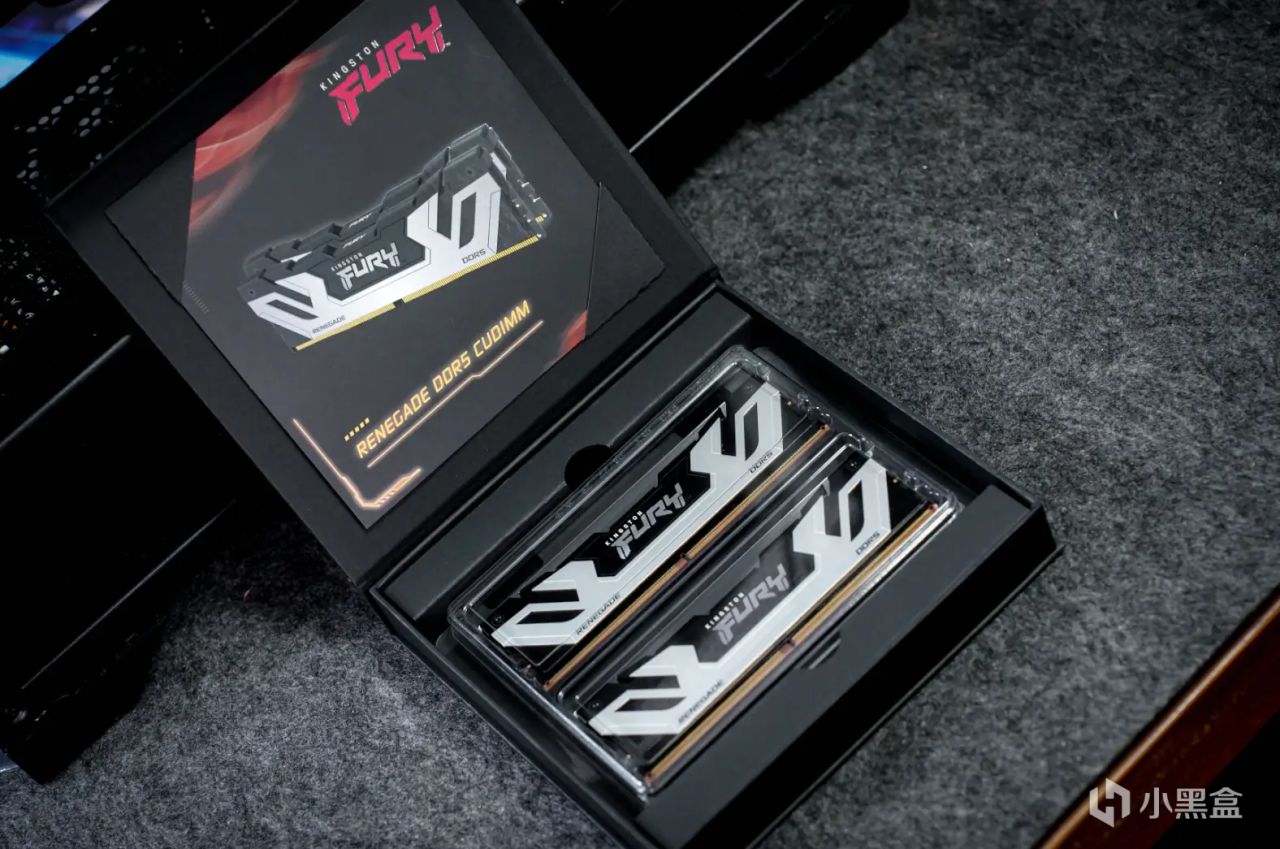

因为新一代Z890主板支持CUDIMM内存，所以这次使用的内存为金士顿FURY Renegade叛逆者系列 DDR5 8400MT/S 24GB*2，该内存的外观设计与之前的FURY Renegade叛逆者系列内存没有太大的区别，都是采用了锯齿状的金属散热马甲，黑白撞色的设计非常醒目。

可能有的小伙伴还不了解什么是CUDIMM内存，这里也简单科普下：之前我们常用的是内存为Unbuffered DIMM，简称UDIMM，翻译过来就是“无缓冲双列直插内存模块”，简单来说就是该内存的是由CPU中的内存控制器管理的。

而CUDIMM内存则是在内存上额外集成一颗时钟发生器（Clock Driver），专门负责“过滤、增强”信号，这样可以让CPU内存控制器送出的“数据指令”将更为完整、准确，从而提高传输速率。所以CUDIMM内存的频率比起UDIMM内存要高了不少。

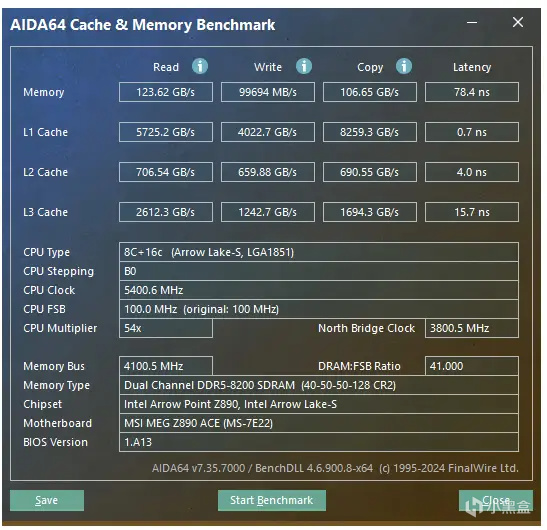

实测开启XMP，8200MT/s频率下（时序40-50-50-128），该内存的性能测试成绩如下：

读取速度为123620MB/s，写入速度为99694MB/s，复制速度为106650MB/s，延迟为78.4ns。

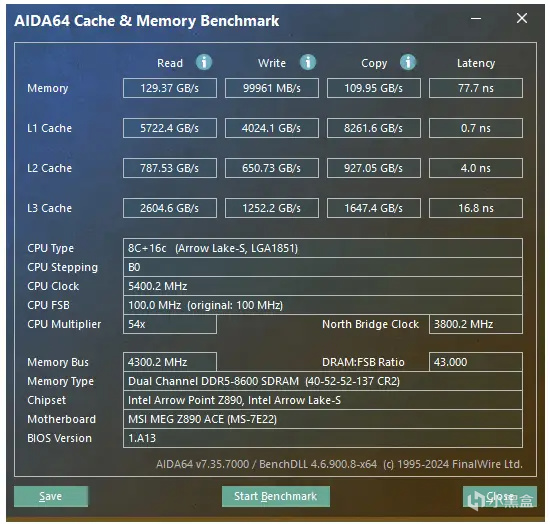

开启Dragon Alliance partner+Performance Mode后，内存频率达到了8600MT/s（时序为40-52-52-137）。这时候读取速度为129370MB/s，写入速度为99961MB/s，复制速度为109950MB/s，延迟为77.7ns。





硬盘：

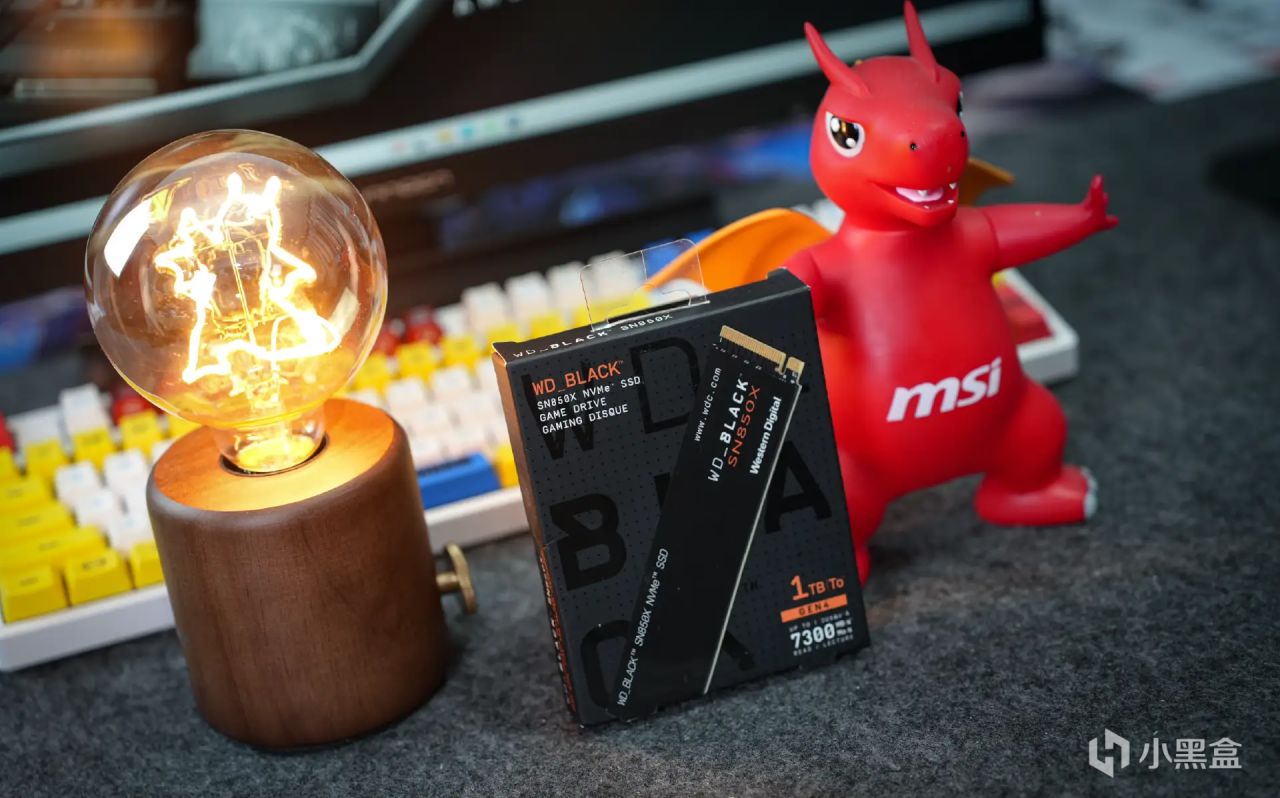

硬盘方面，我使用的M.2固态是西部数据WD_BLACK SN850X NVMe SSD。主要是我目前手上还没有PCIe 5.0的固态，性能最好的就是这块PCIe 4.0的SN850X。该固态拥有多个容量版本，不仅有常见的2TB/4TB，甚至还有8TB的版本。1TB版本的官标速度为7300MB/s顺序读和6300MB/s顺序写。同时，该固态的设计也非常到位，板载DRAM缓存，无论是性能还是兼容性都非常不错。

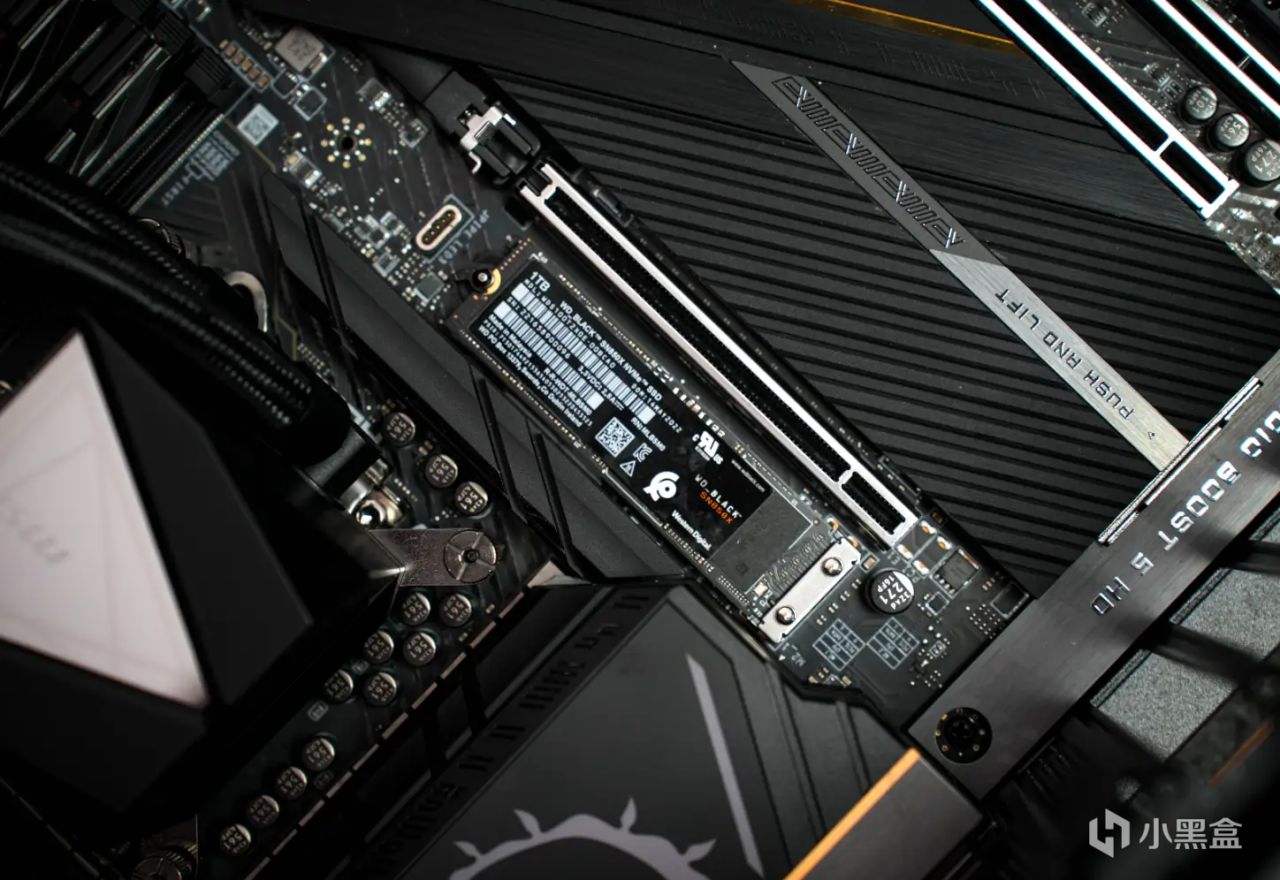

在微星MEG Z890 ACE主板安装固态非常方便，只需要单手就可以拆下散热马甲，然后塞入固态即可，完全不用额外的工具。

因为是将SN850X当做系统盘。测试成绩如下：

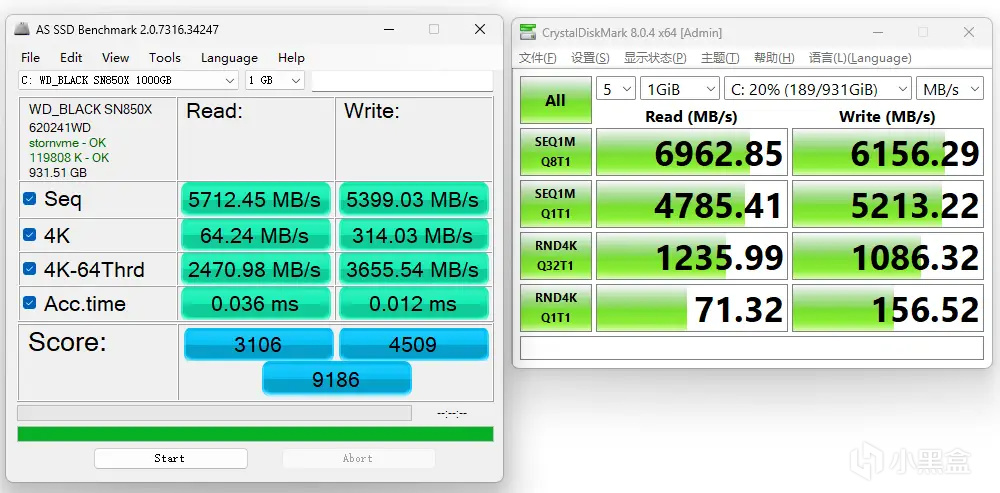

AS SSD给出的评分为9186，其中顺序读取速度为5712.45MB/s，顺序写入速度为5399.03MB/s，4K随机读取速度为64.24MB/s，4K随机写入速度为314.03MB/s。

而CrystalDiskMark的测试成绩会高一些，其中顺序读取速度为6962.85MB/s，顺序写入速度为6156.29MB/s，4K随机读取速度为71.32MB/s，4K随机写入速度为156.52MB/s。





散热器：

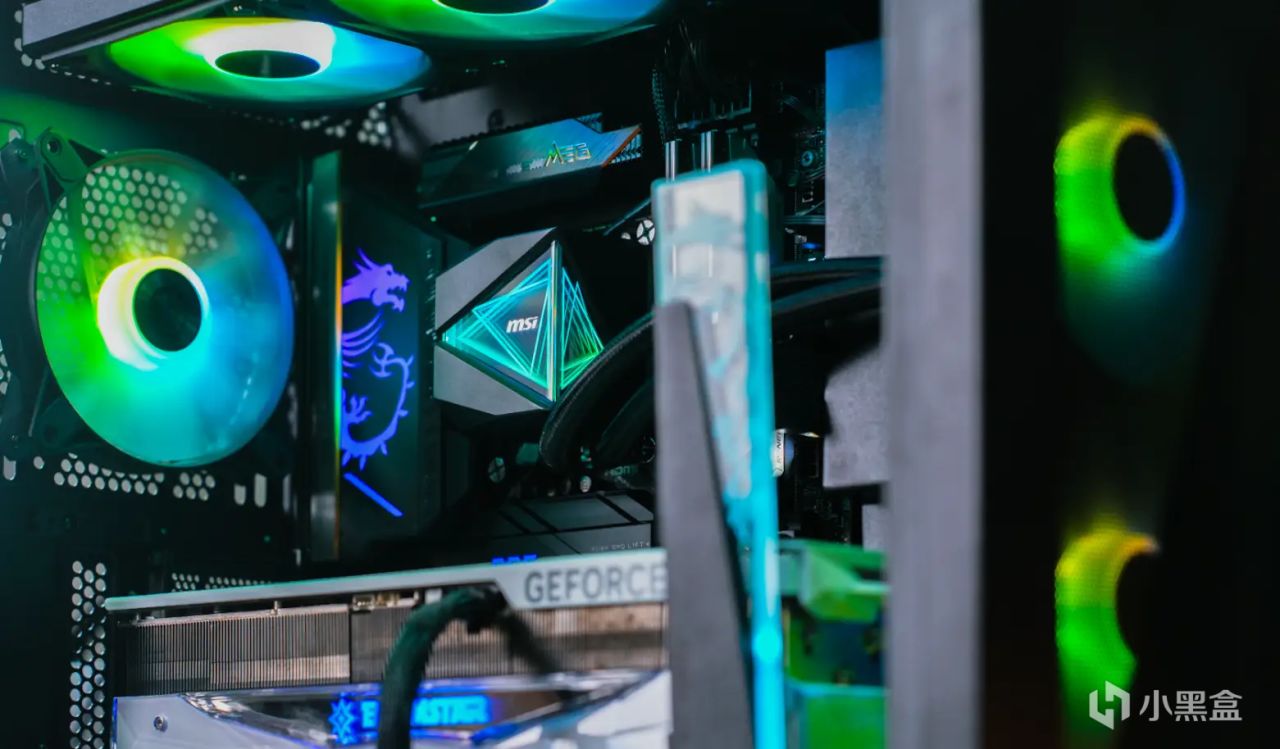

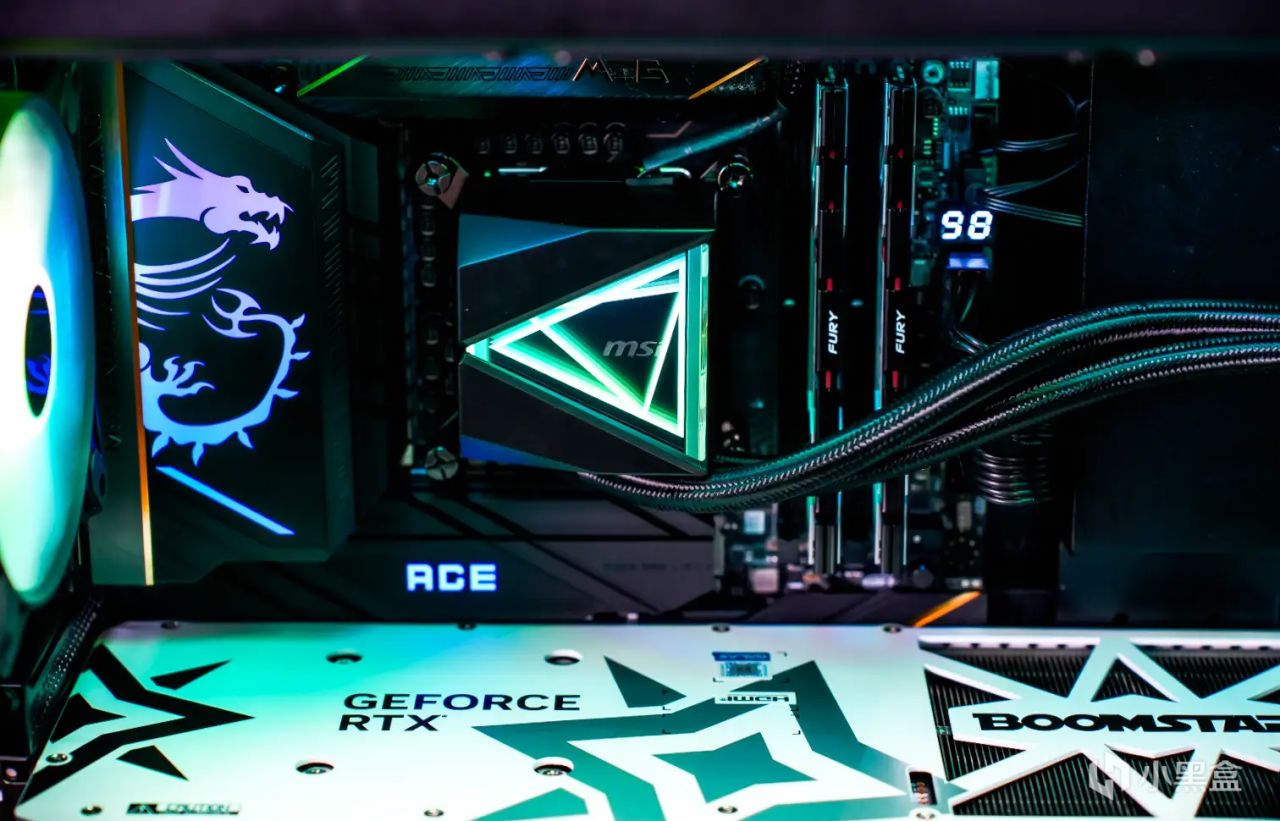

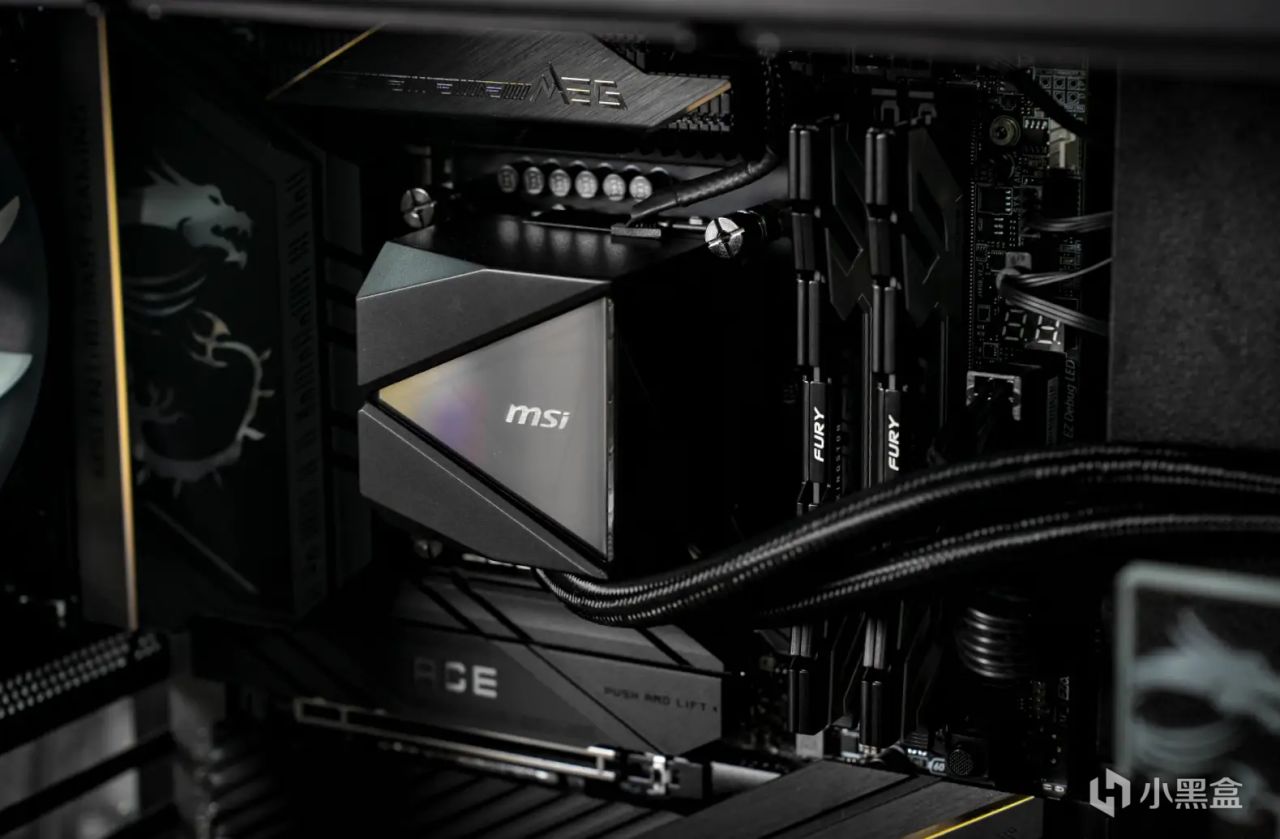

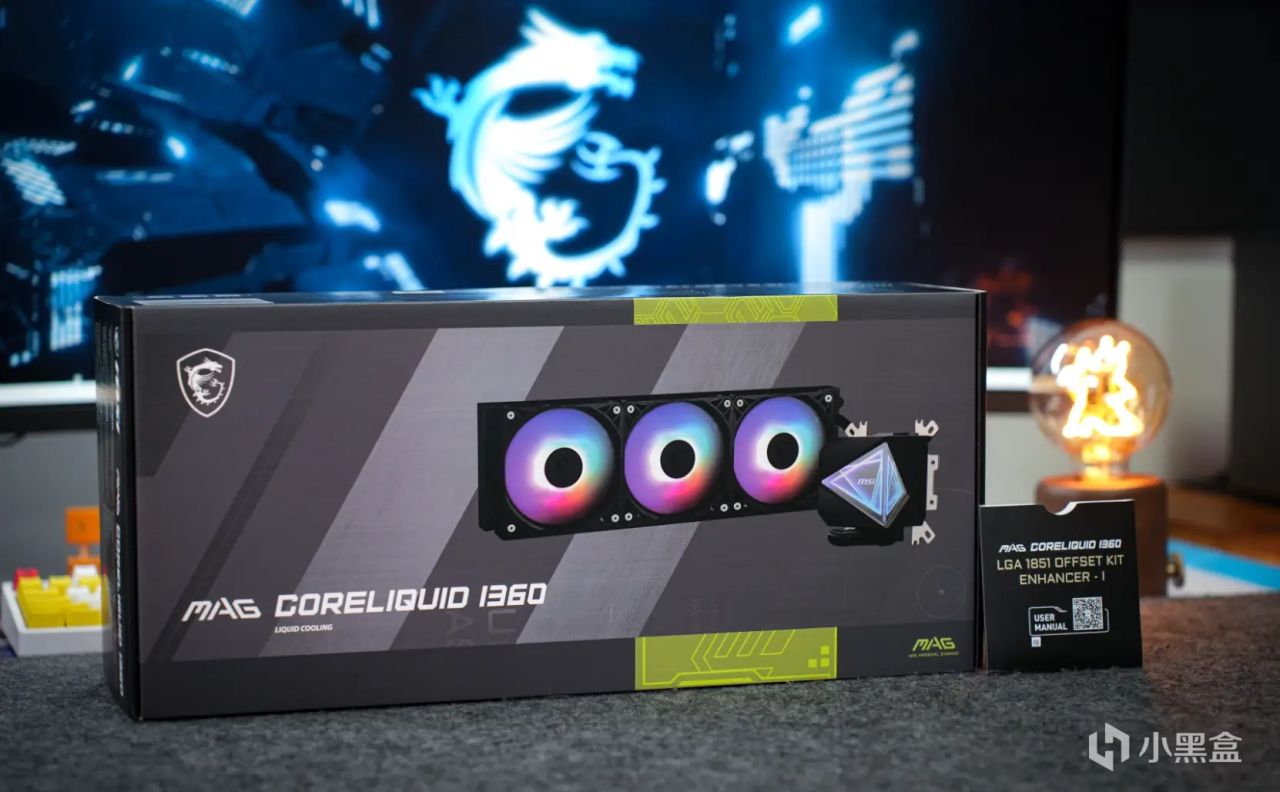

水冷散热器用的是微星自家的新品——MAG CORELIQUID I360。

该散热器的外观设计非常不错，采用了双面无限镜设计，使得冷头无论是从正面还是侧面看上去均可以呈现出令人瞩目的无限镜效果，配搭ARGB灯光同步后，可以带来非常炫酷的光污染效果。

同时在散热性能上，该水冷头内部搭载了一个高耐久三相减震马达，高转速、低振动，保证水泵的长时间稳定运行。还有水冷头的纯铜底座也经过了加大设计，直径达到50mm，有效增加了与CPU的接触面积，轻松适配这一代英特尔酷睿Ultra 200S系列处理器。

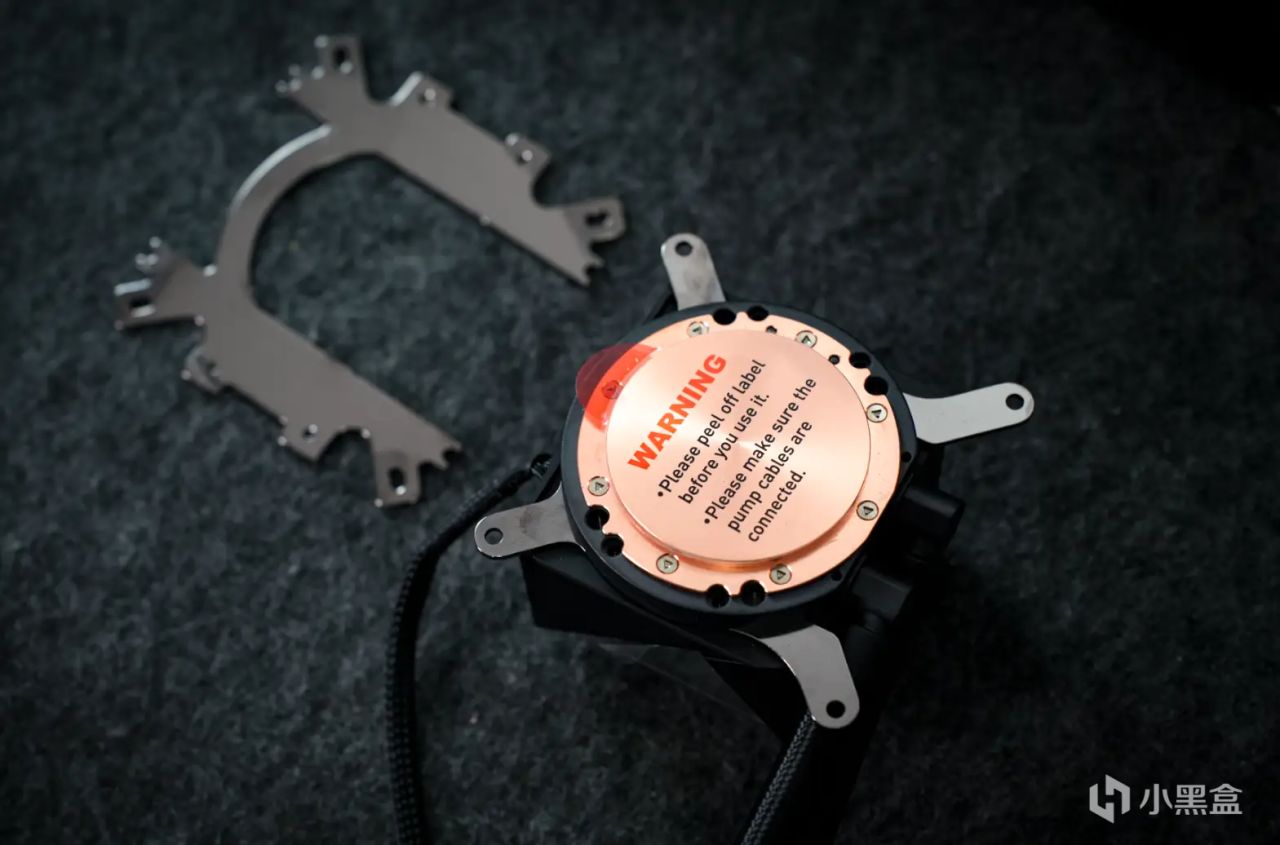

不过最关键的是，因为英特尔酷睿Ultra 200S系列处理器的发热源有了偏移，为此微星还专门研发了LGA1851接口专用的偏移扣具。该扣具可以使得水冷头的底座更精确地针对CPU核心热源，能提高3%左右的散热效率，保证新一代英特尔酷睿Ultra 200S系列处理器性能的平稳输出。





总结：



通过测试成绩不难看出，尽管没有了超线程的加持，但intel Ultra 9 285K在多核释放表现依然强劲，轻松超越自家的上一代旗舰处理器——i9-14900KS，对比默频状态的Ryzen 9 9950X都丝毫不惧。不过单核的表现依然是原地踏步，不知道是不是BIOS的版本或者预设所导致。总之，因为时间的关系，下一步我将继续探究Ultra 9 285K在超频以及AI性能上的表现，欢迎大家继续围观新一代英特尔酷睿Ultra 200S系列处理器家族的表现。
