人均8000MHz基本盤：華碩Z790 AYW OC WIFI +金士頓叛逆者限量版

期待了好久的華碩Z790 AYW 主板終於上市了，而且一次就是兩款，一款雙內存插槽設計的Z790 AYW OC WIFI專爲超頻設計，一款白色PCB設計的Z790 AYW WIFI W主板適合搭建全白主機玩家選擇。而且兩款主板價格都做到了2K以內的價位，可謂性價比拉滿的節奏。

自己之前就很喜歡華碩的APEX系列主板，因爲這兩張主板也都是雙內存插槽設計，專爲超頻而生。不過就是價格上也是旗艦級的存在，不過在知道華碩推出了專爲超頻準備的更親們的Z790 OC WIFI 哎呦喂主板之後就非常期待，這裏也第一時間上手跟大家分享看看。

產品開箱：

華碩的AYW 哎呦喂系列主板，之前主要是面向線下裝機用戶的。這次帶來雙內存槽版本的AYW OC 也是讓我蠻意外的，包裝外觀方面還是熟悉的華碩哎呦喂系列設計風格。

包裝背面可以看到關於主板的各種參數介紹，配置方面還是對得起這個價位的選擇的。配置上搭配147/14900K都沒問題。

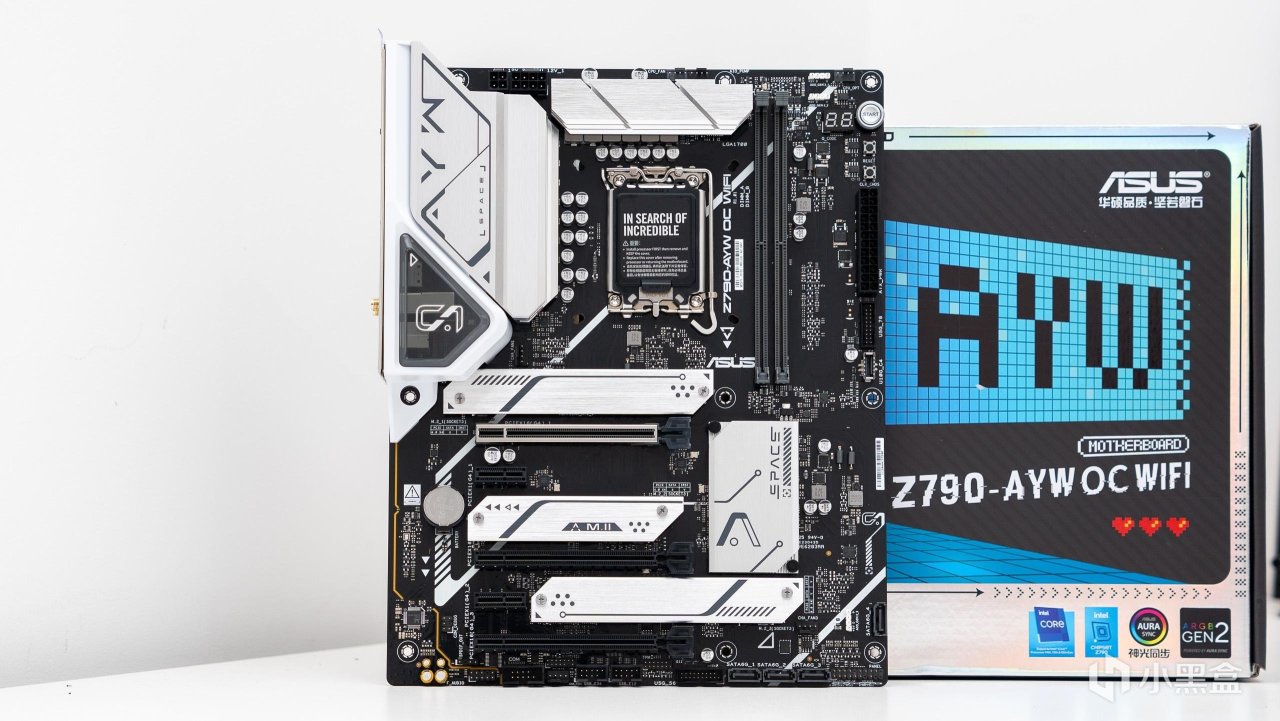

主板外觀方面，Z790 AYW OC WIFI 主板採用黑色PCB搭配銀色散熱馬甲設計，顏值上還是不錯的。雙內存接口設計，也更符合當下玩家對於內存超頻的需要。畢竟雙槽的穩定性是一定比四槽更好，華碩經典的APEX旗艦主板就是其中代表。不過相比APEX主板這款AYW OC只要不到其一半的價格還是非常香的。

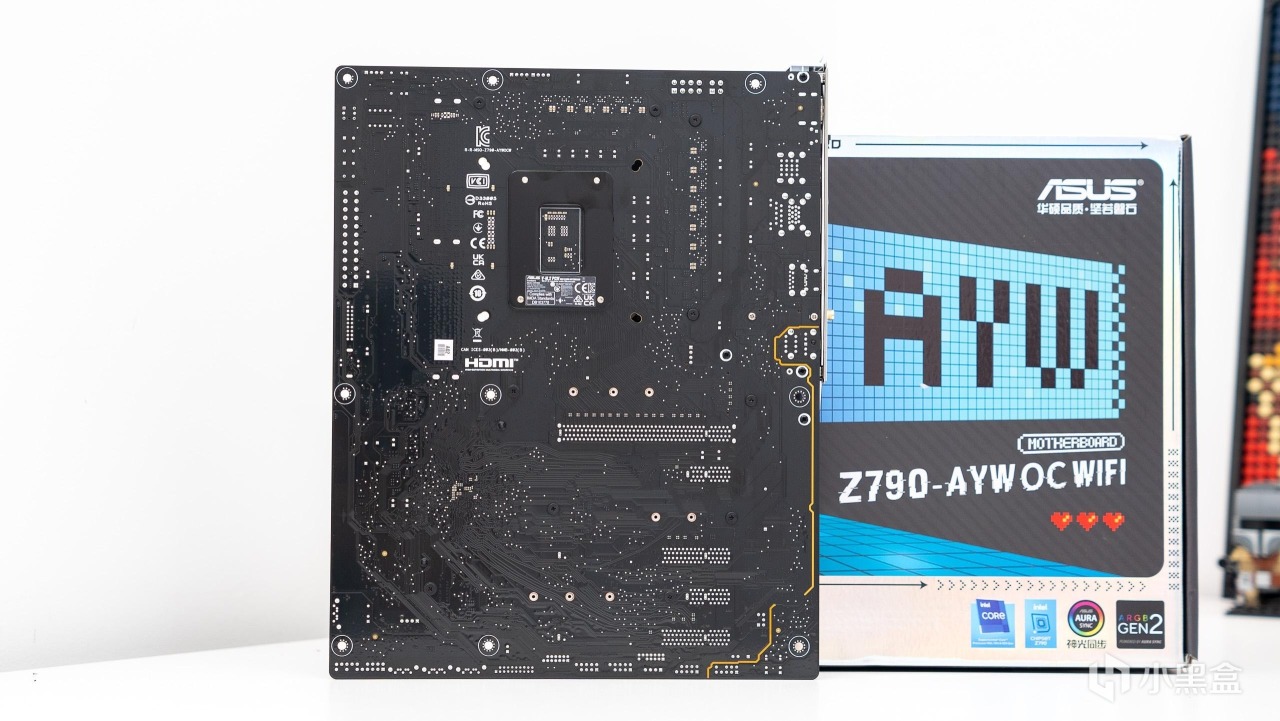

主板背面十分簡潔，無背板設計。

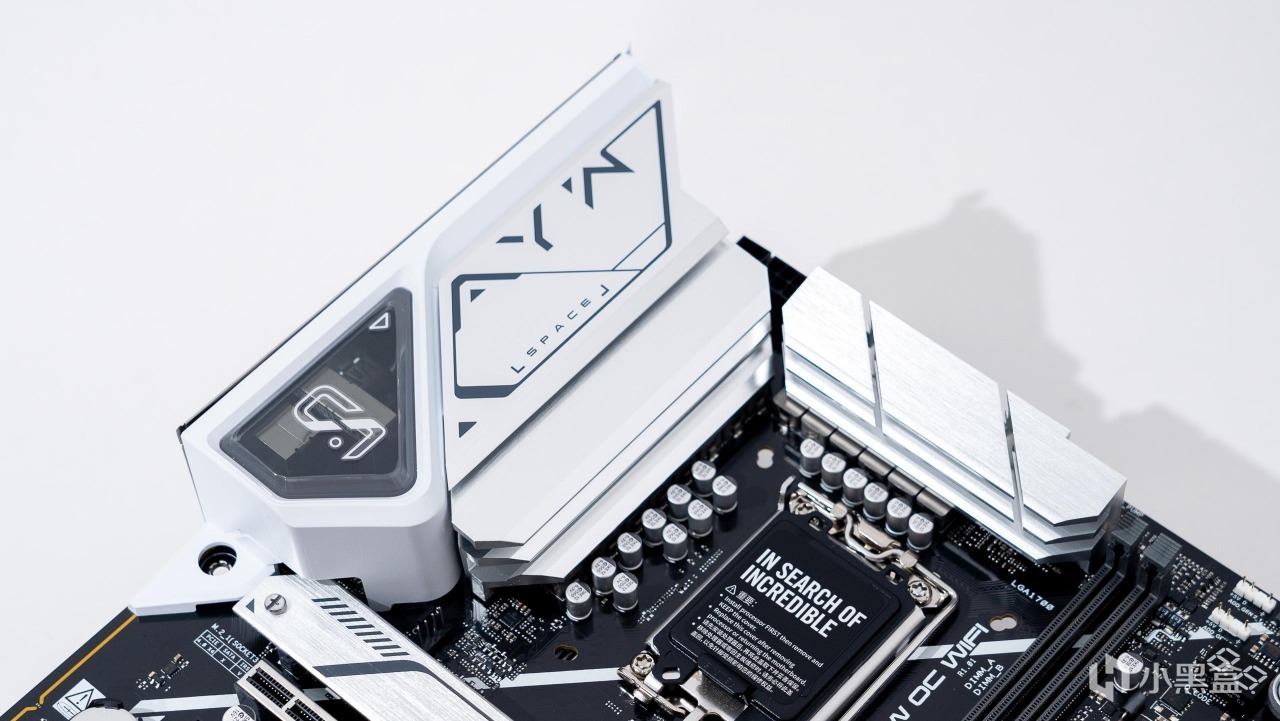

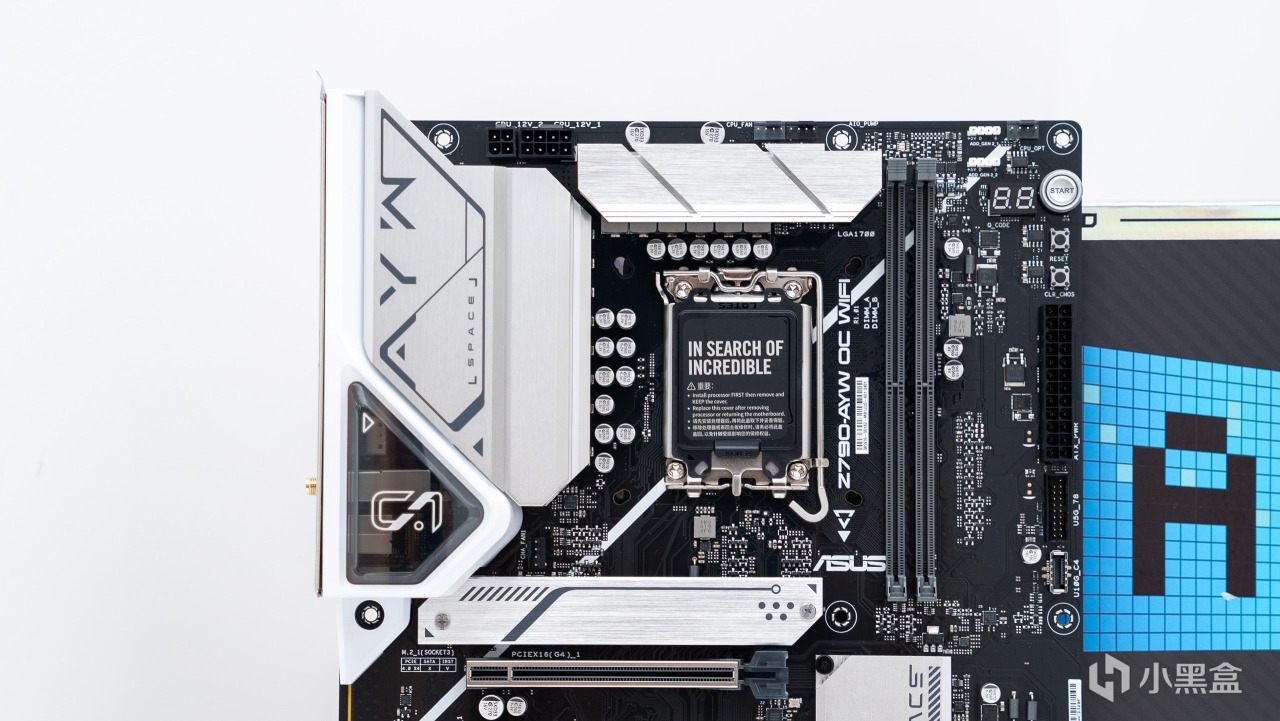

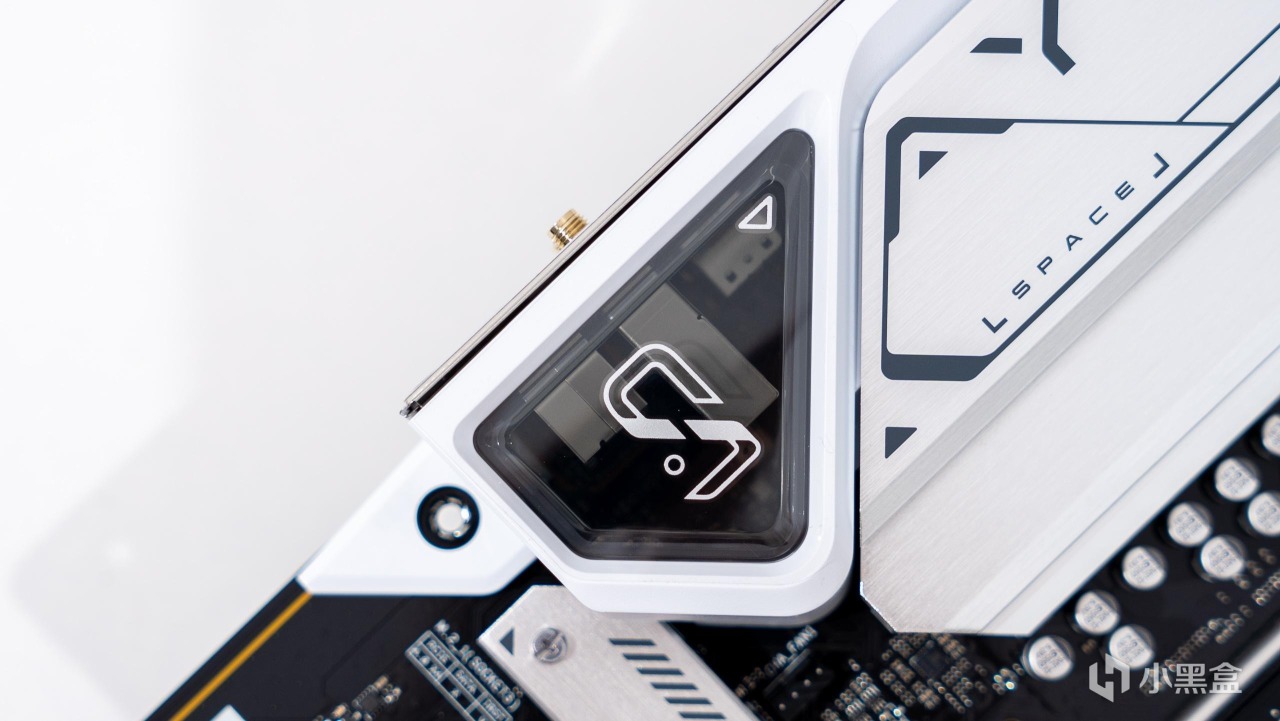

主板正面採用銀色的散熱馬甲設計，IO盔甲上還做了開窗設計，銀色的金屬裝甲上還有AYW字樣。

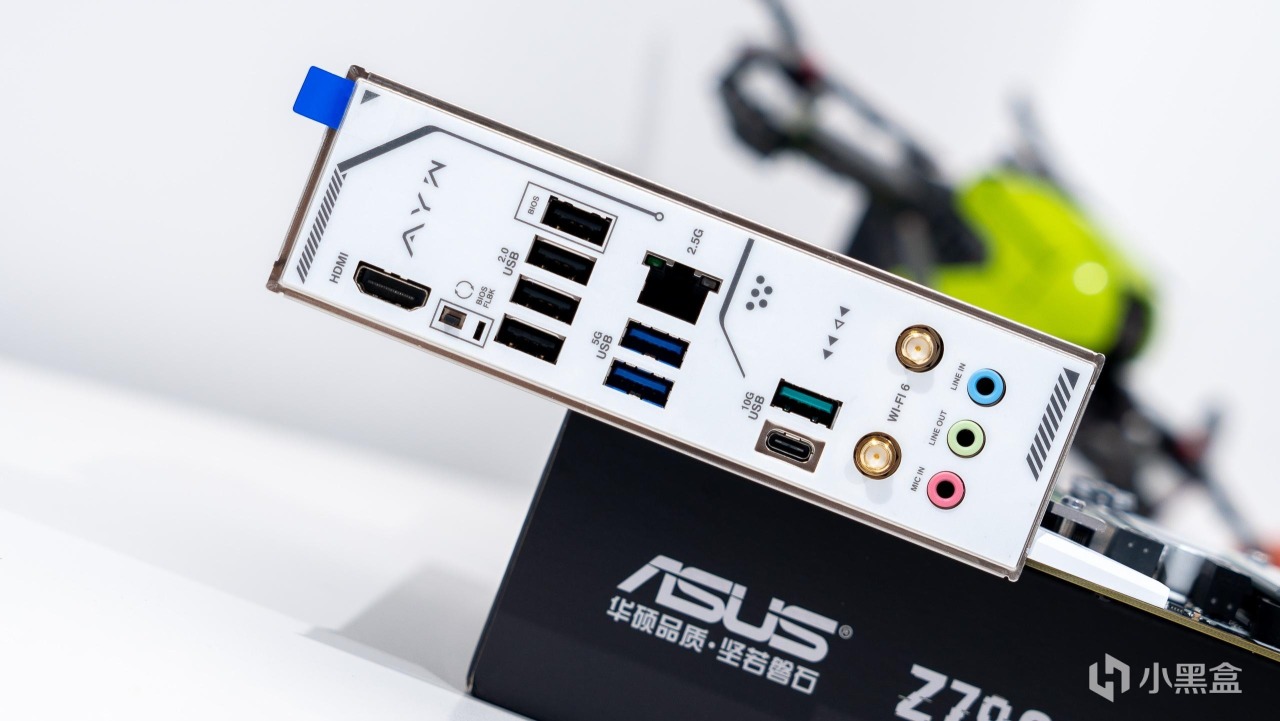

IO接口部分，從左至右依次是HDMI接口、bios FlashBack一鍵升級按鍵、四個USB 2.0接口、兩個5Gbps USB 3.0接口、2.5G RJ45 有線網口、兩個10Gbps USB 3.2接口一個Type-C接口以及一組WIFI 6無線網卡天線、三個音頻接口。

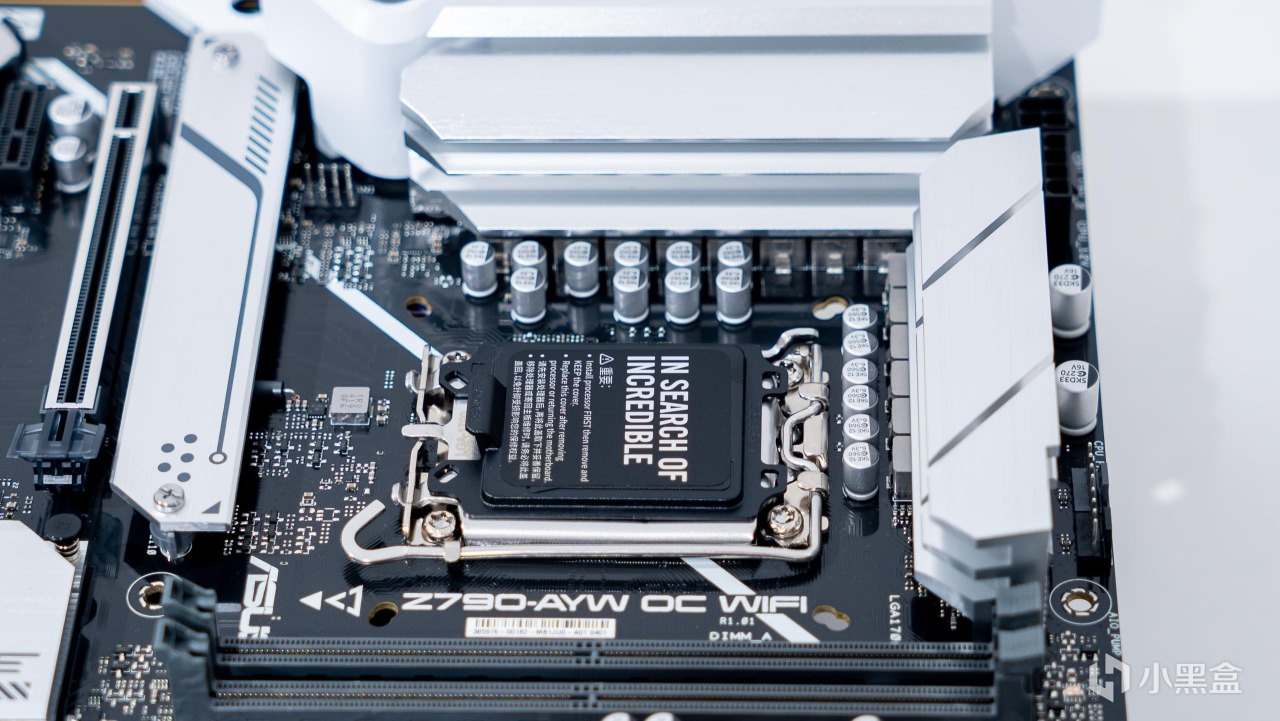

供電方面是12+1+1相 60A供電模組可以輕鬆駕馭147/149KF處理器供電需求。

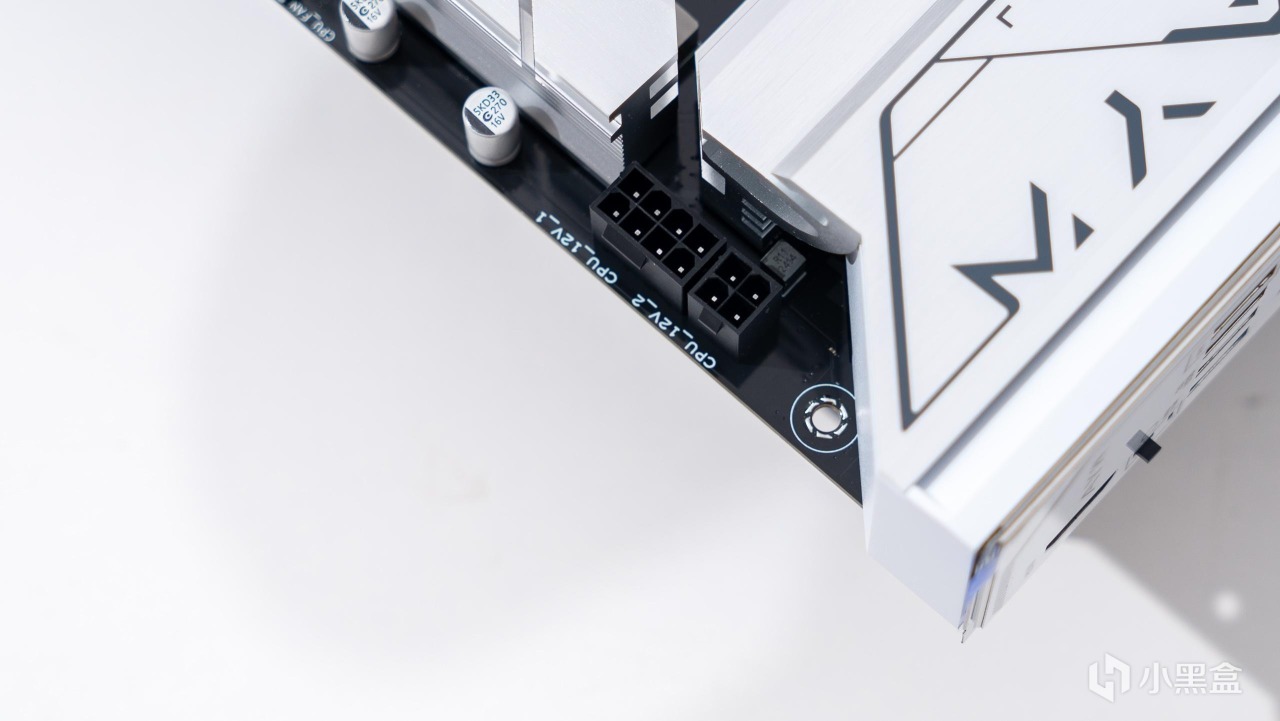

8+4Pin供電設計。

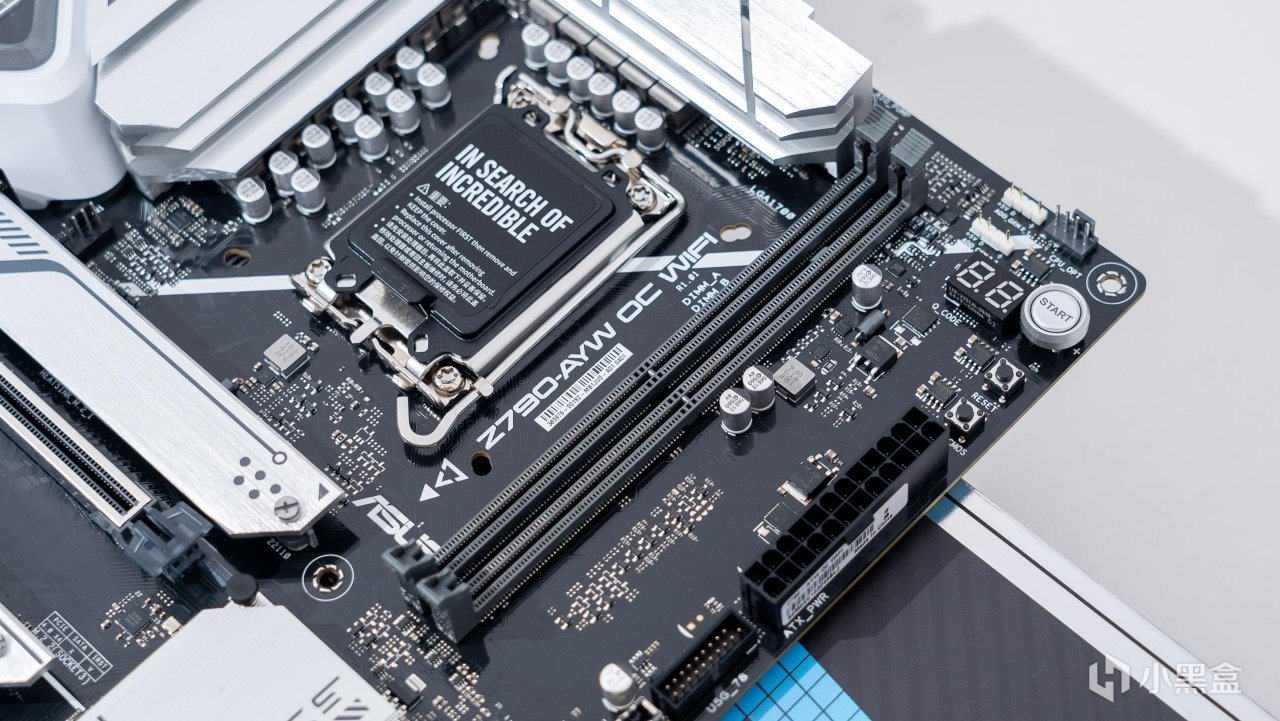

僅有兩條內存插槽並不是因爲這款主板「丐」，而是可以優化主板PCB走線來提升內存超頻能力。

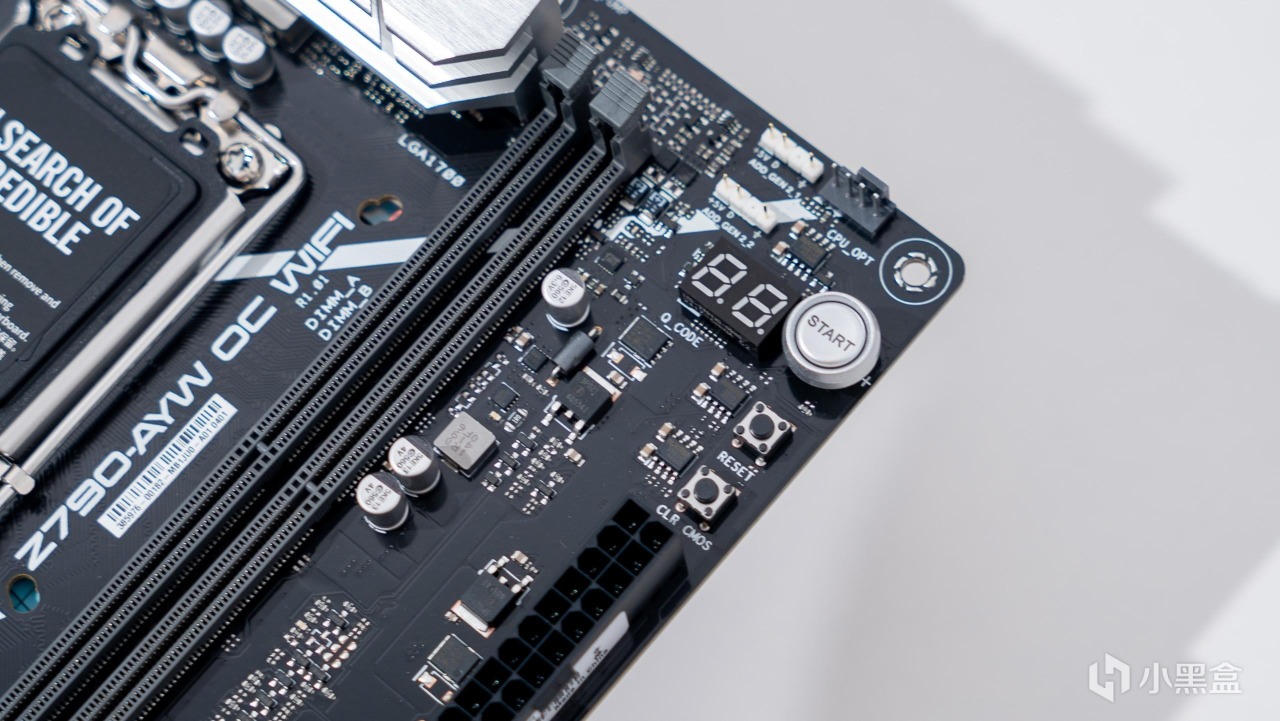

內存一側還有旗艦級主板纔有的Debug等、開關機鍵、Reset開關等按鍵。幾乎與APEX大佬一樣的規格設計，可以幫助超頻玩家裸機測試。

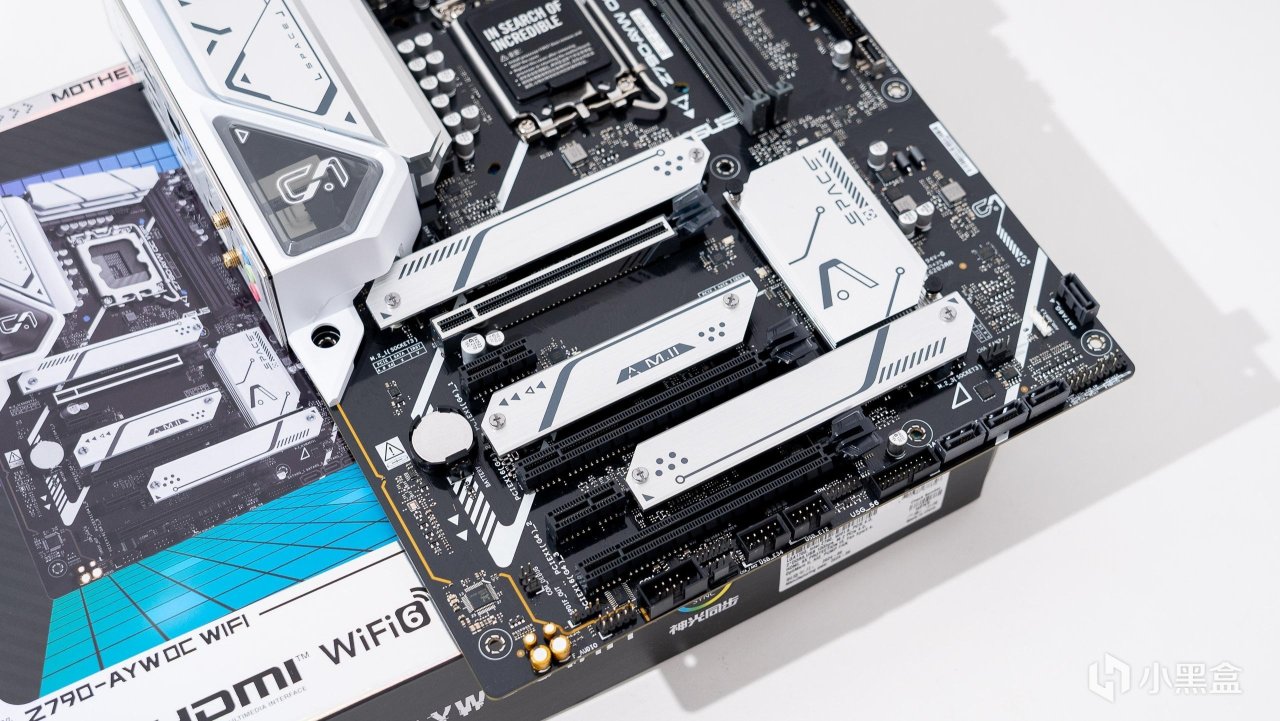

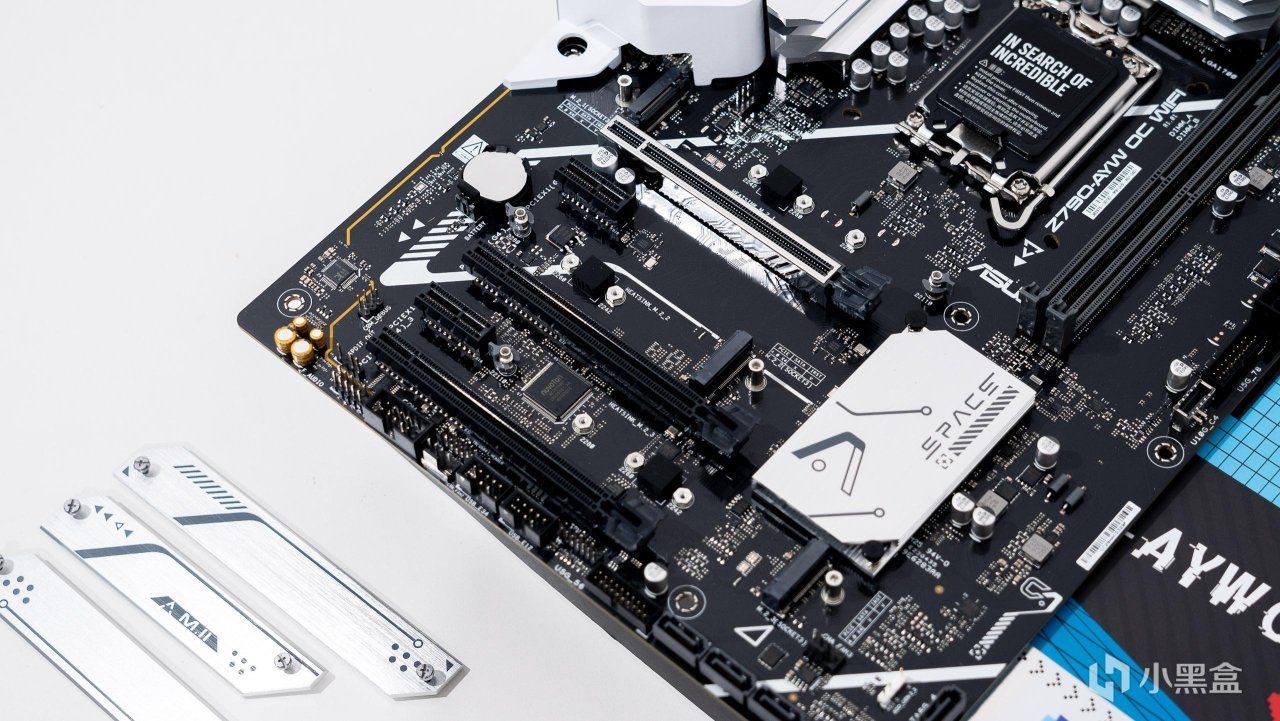

其他方面，提供了三個PCIe 4.0 M.2接口，每個接口都有散熱盔甲。

兩組22110尺寸M.2 SSD，一組2280 長度M.2 SSD接口。

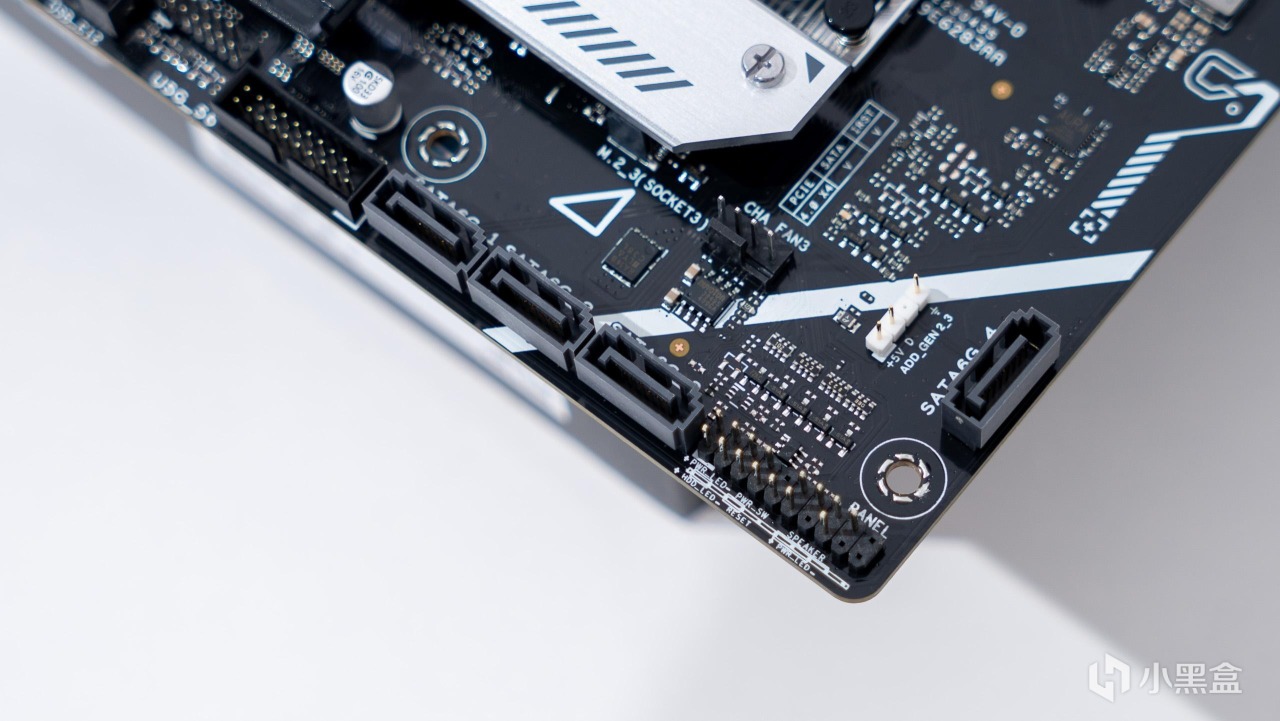

其他擴展方面，提供了SATA 3 傳統硬盤擴展接口。

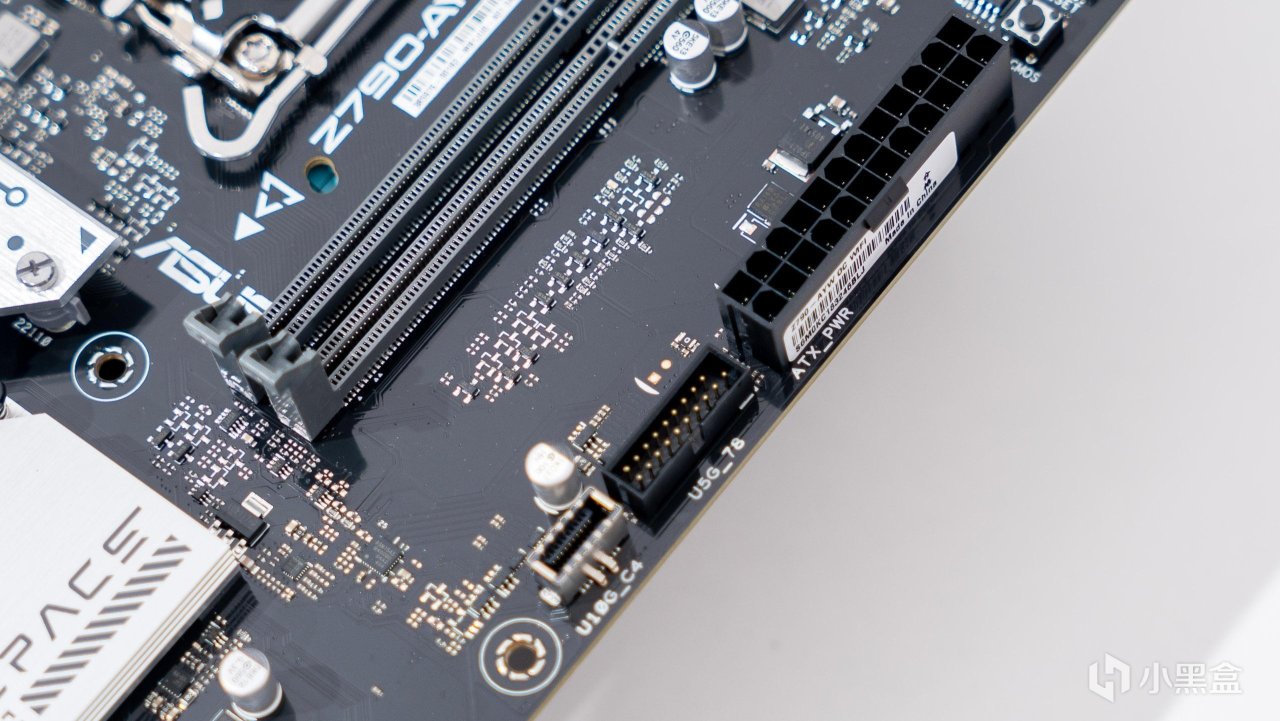

前置接口方面，主板24Pin接口一側是前置USB 3.0和前置Type-C接口。

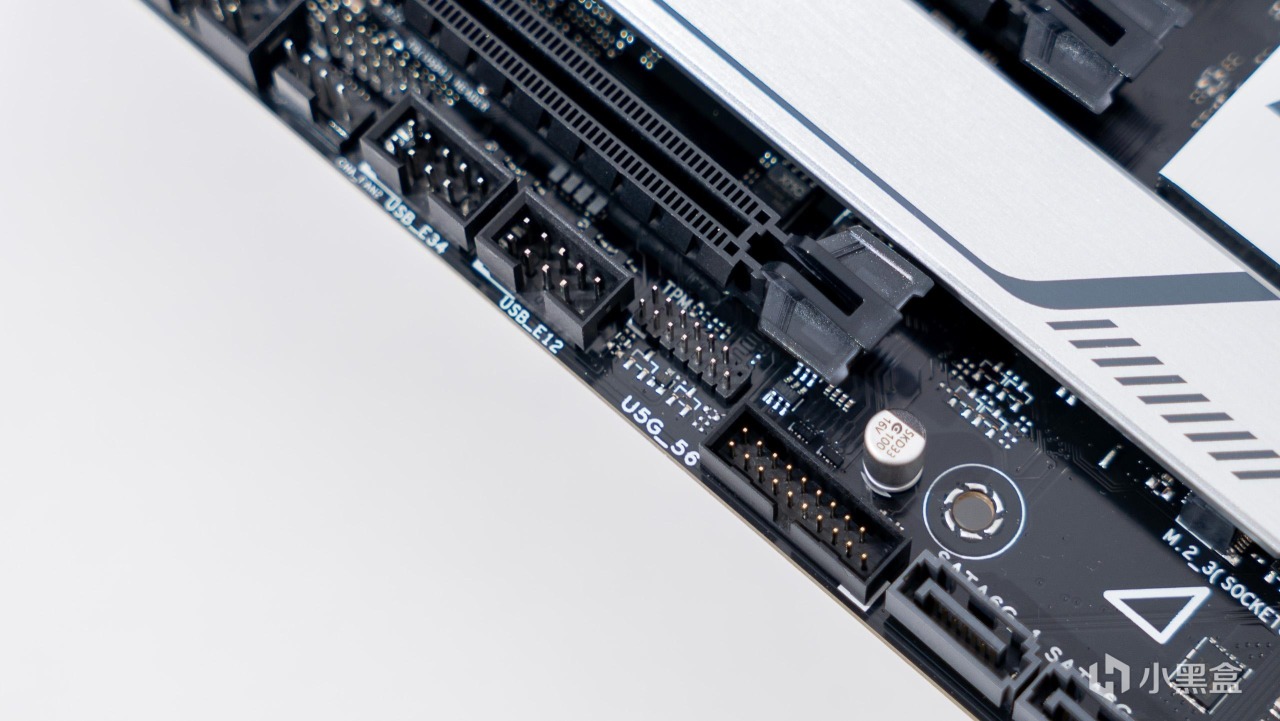

此外底部還有一個USB 3.0前置接口，以及一個雷電4擴展接口。

bios解析：

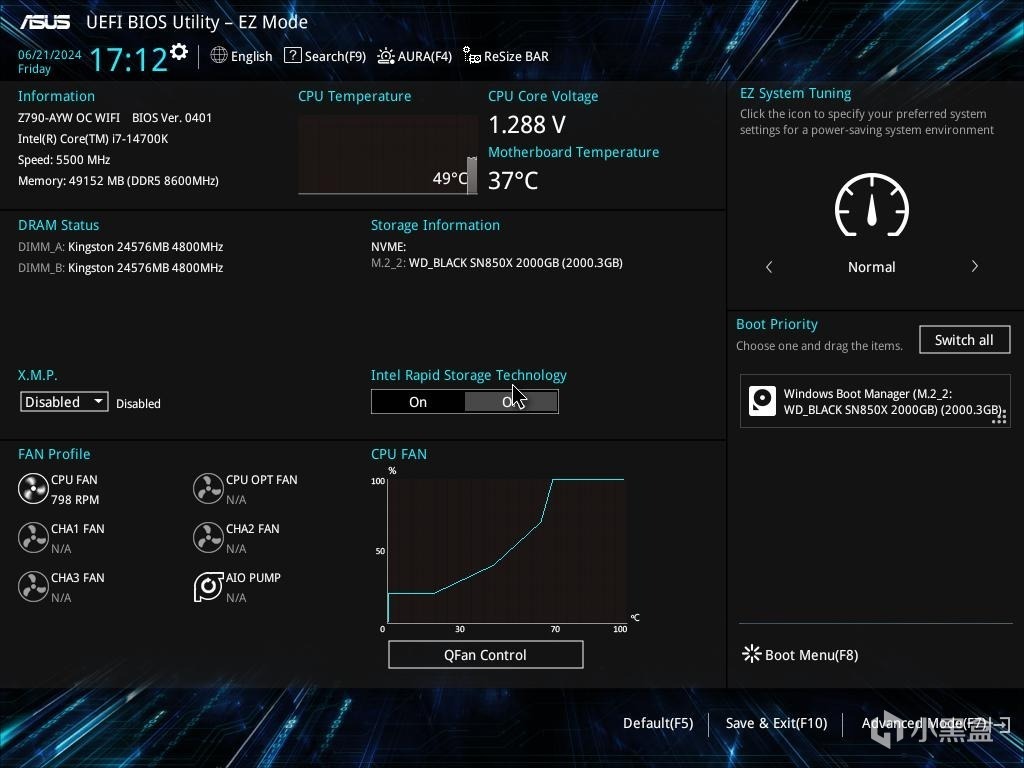

bios方面還是熟悉的華碩UI設計風格，EZ界面就可以設置內存XMP，搭配8000MHz 高頻內存就可以讓玩家輕鬆實現8000MHz內存。實測我搭配的金士頓Renegade叛逆者 RGB燈條限量版可以最高實現8600MHz開機。

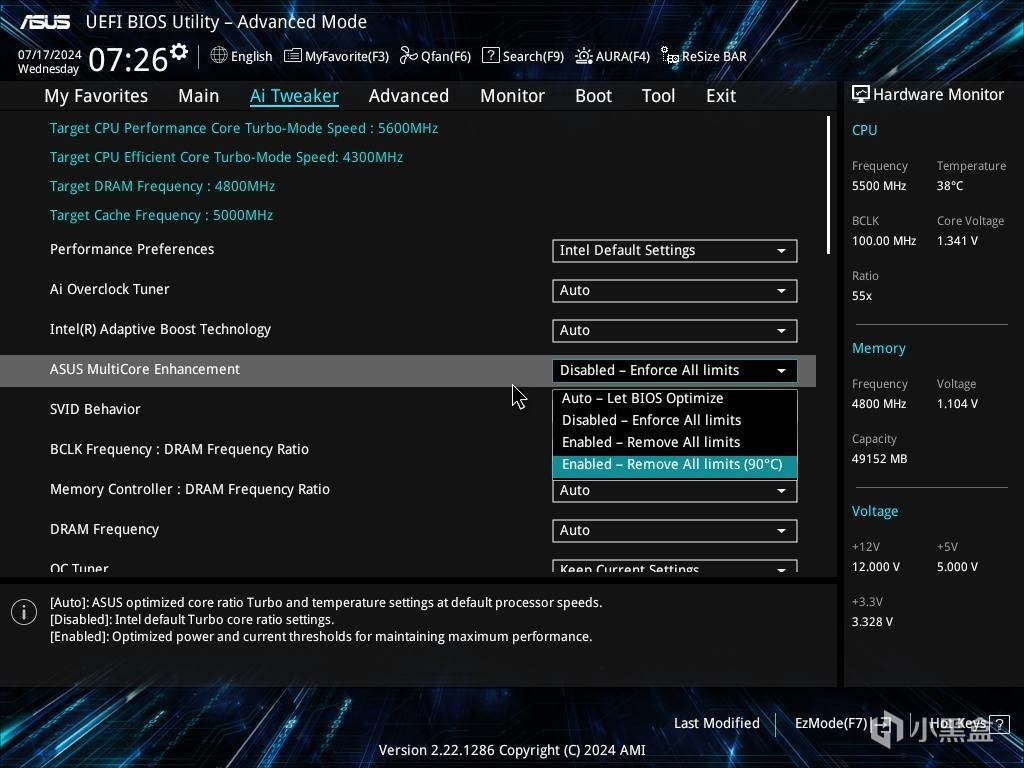

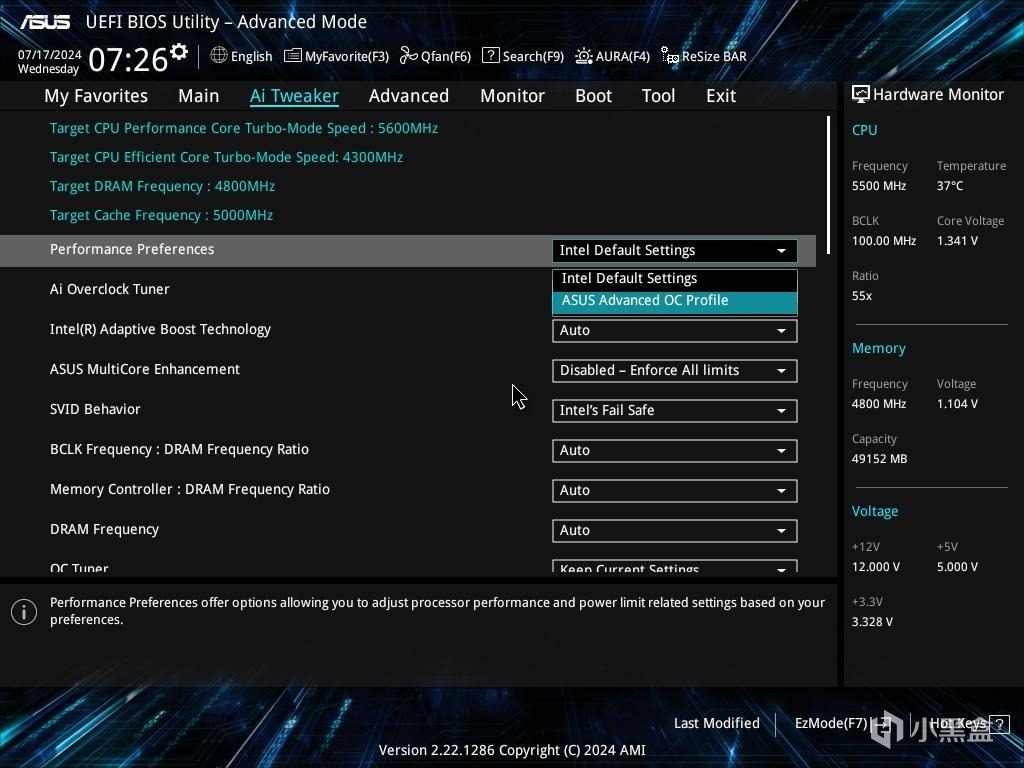

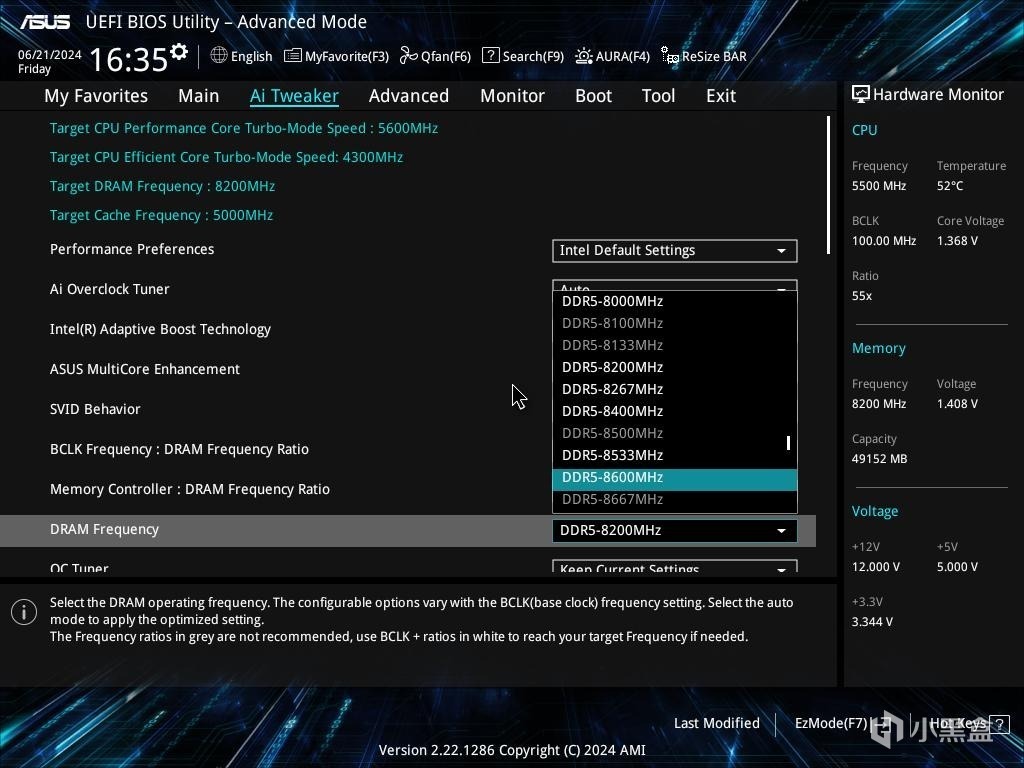

F7進入高階界面，還是熟悉的設置頁面，在最明顯的位置就是Intel Default Settings與ASUS Advanced OC Profile 兩個選項，可以根據需要選擇調整電壓與功耗等。

爲了面對13代、14代處理器的發熱問題，功耗牆的設計依舊保留，可以幫助玩家優化CPU在高功耗下的溫度表現。

內存方面支持XMP 3.0以及華碩自家的AMEP II功能，當然我相信選擇這款主板的玩家肯定還是想衝擊一下更高的內存頻率的。

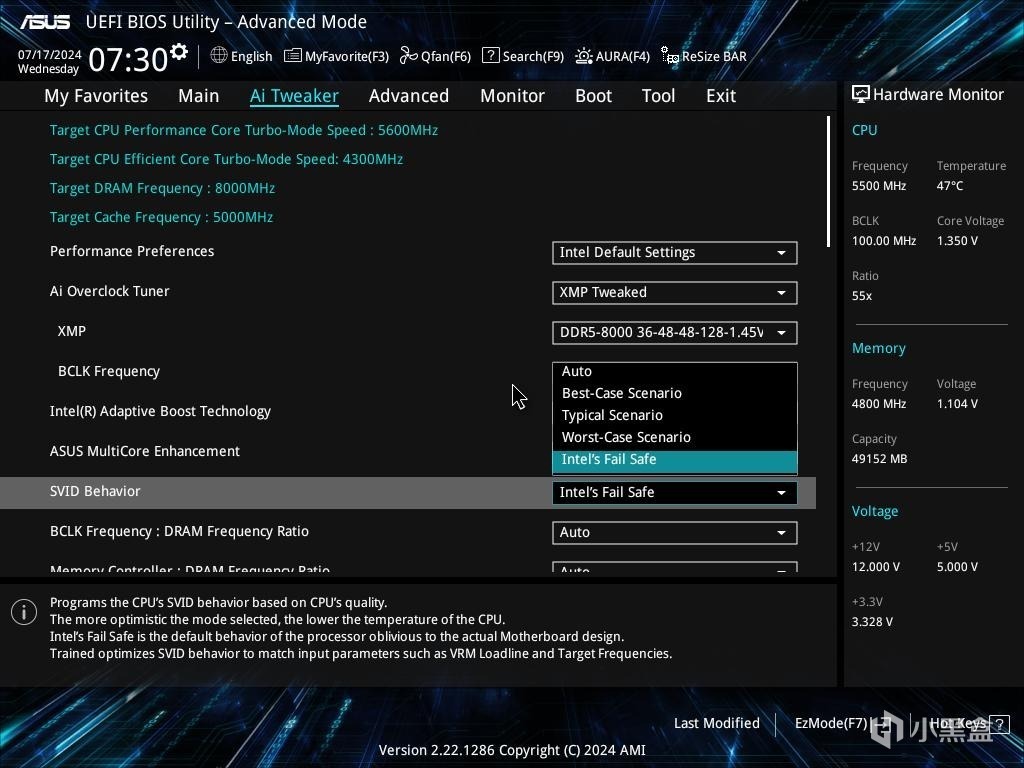

SVID Behavior功能，可根據自己CPU的體制，來選擇不同的主板電壓策略。不過也注意到這張華碩Z790 AYW OC WIFI並沒有對處理器性能給出分數的功能。

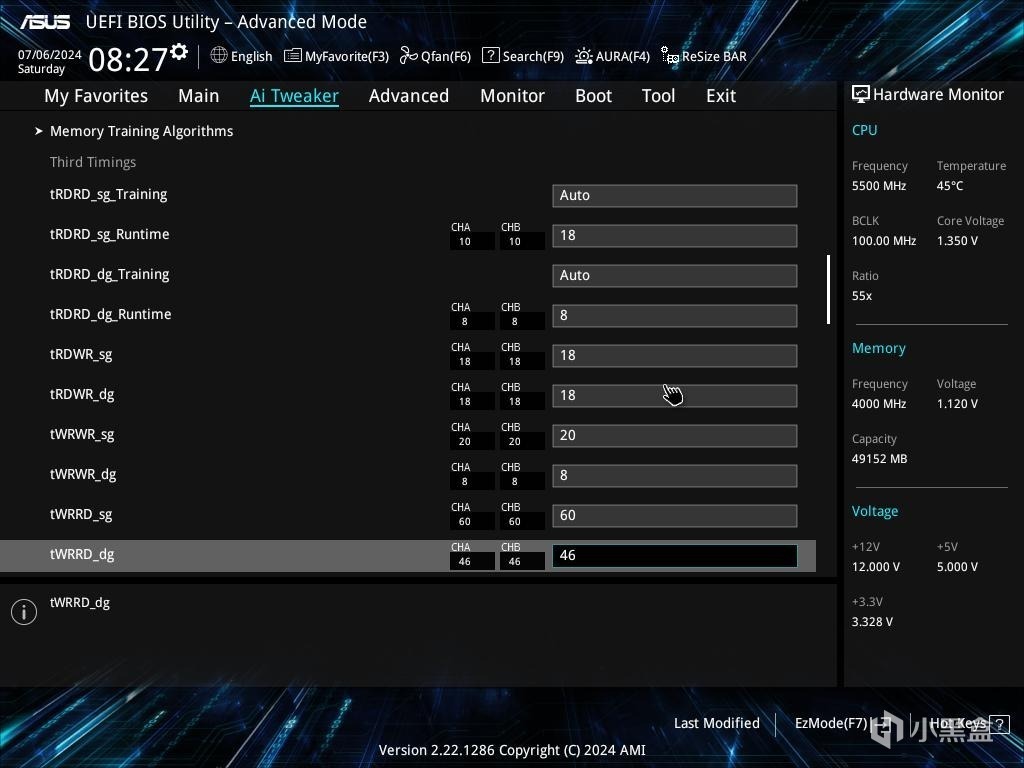

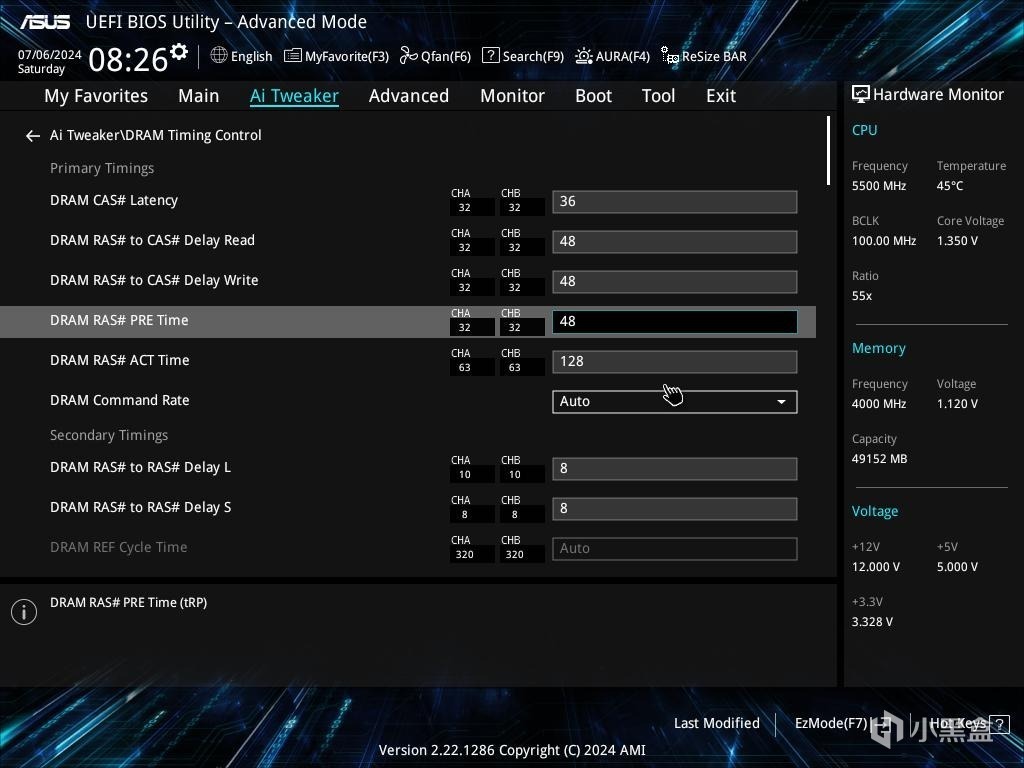

內存時序控制頁面可以看到完備的內存時序設置選項，玩家可以根據自己內存顆粒設置內存時序。

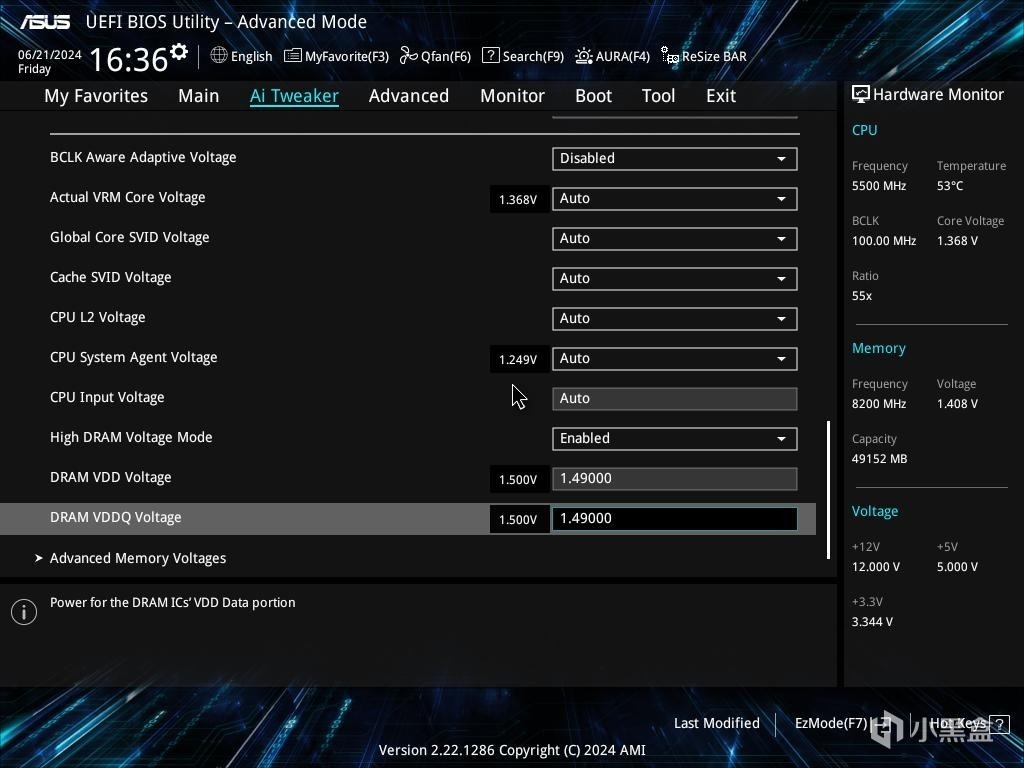

內存電壓設置方面，我沒有嘗試很激進的電壓選擇。

測試平臺介紹：

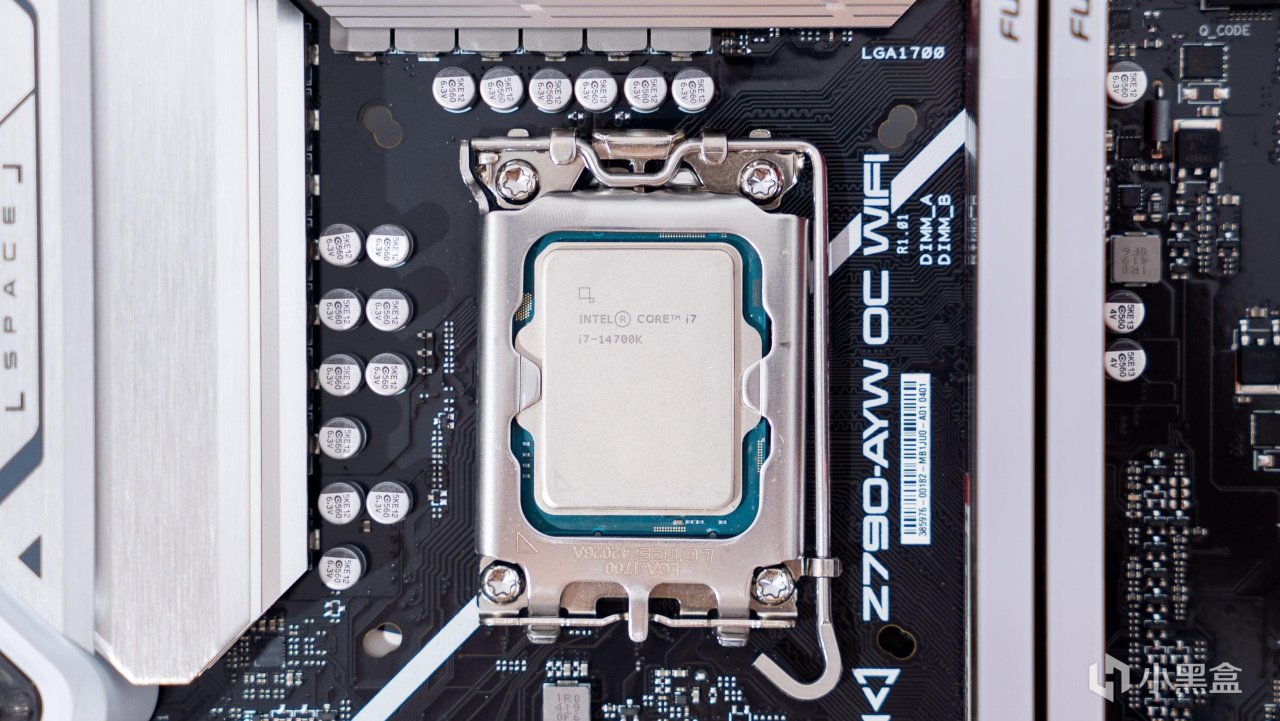

測試平臺方面處理器選擇的i7 14700K，這顆U的分數並不很好看。SP不過73，之前在其他主板測試中最高不過實現了內存80000MHz CL38這樣。不過這次搭配金士頓Renegade叛逆者 RGB燈條限量版內存和華碩Z790 AYW OC WIFI 主板也實現了更高的頻率突破。

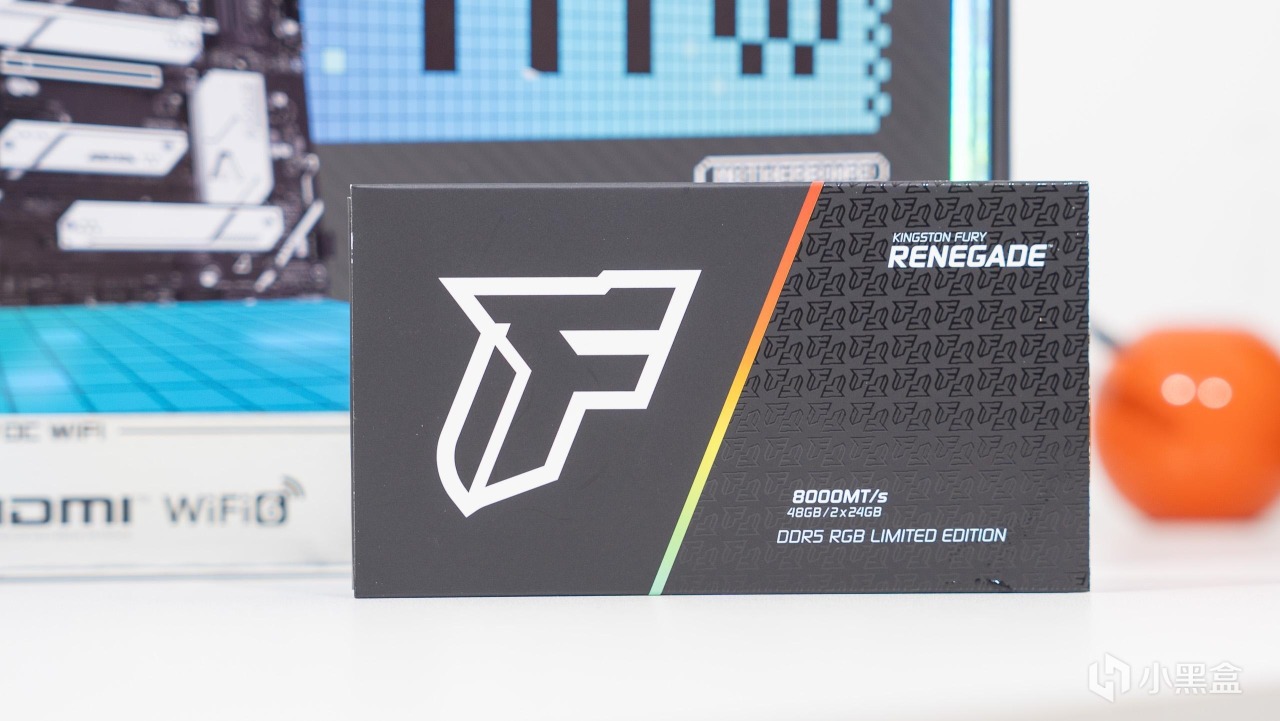

這次測試內存專門選擇了金士頓最近推出的Renegade叛逆者 RGB燈條限量版，8000MHz CL36 24GB x2 DDR5版本。這個頻率和容量應該都是目前最好的選擇了。整體黑色的包裝也相比之前有了不小的變化，突出了FURY元素設計。

內外盒設計，黑色的盒子內部也是金士頓FURY元素。

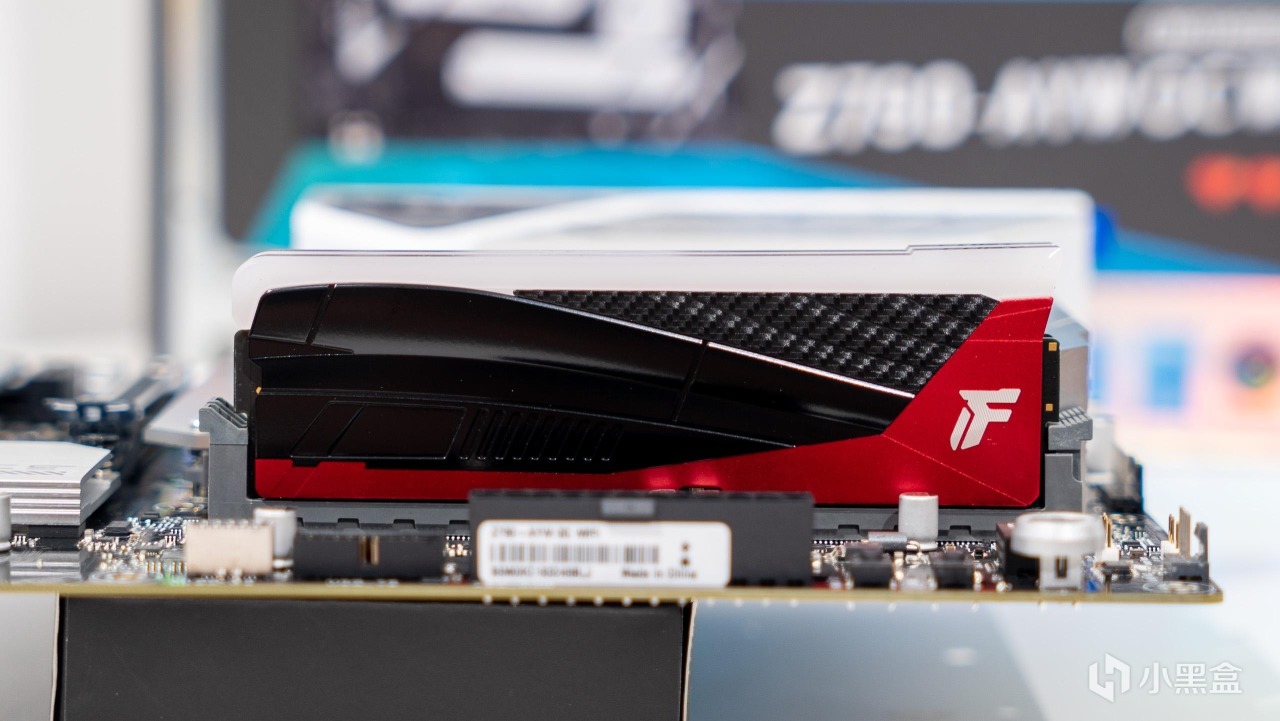

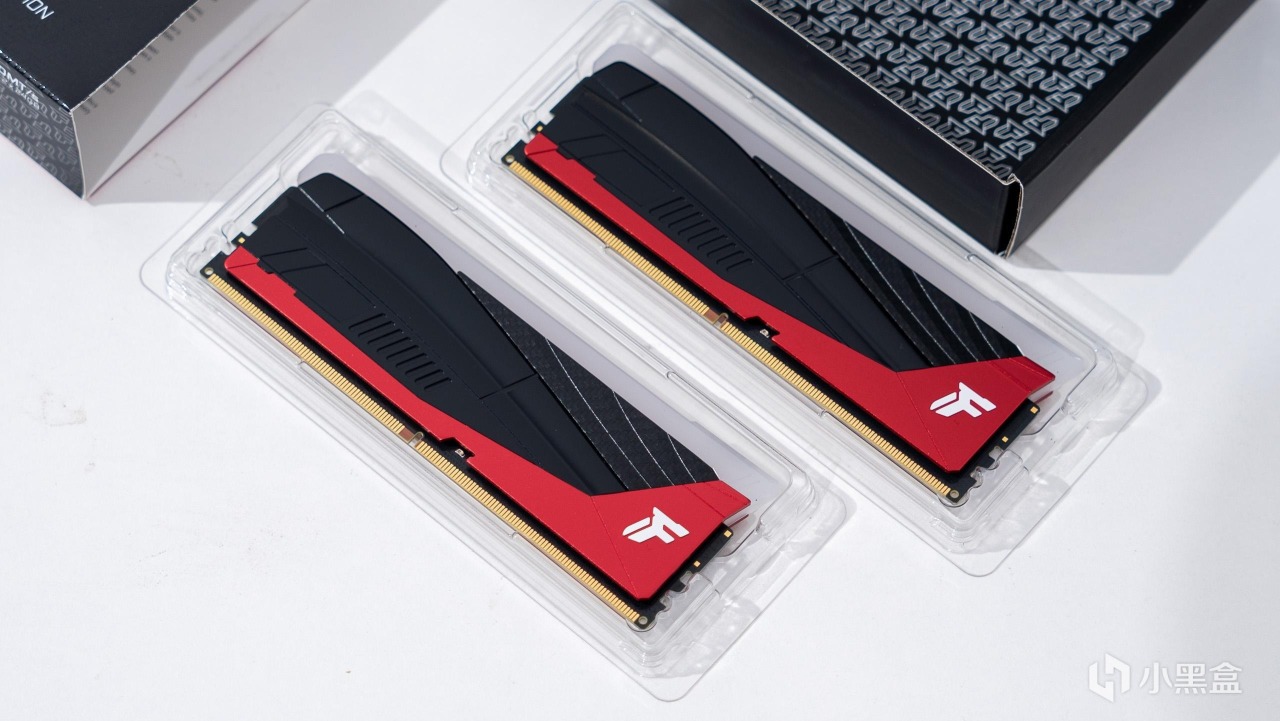

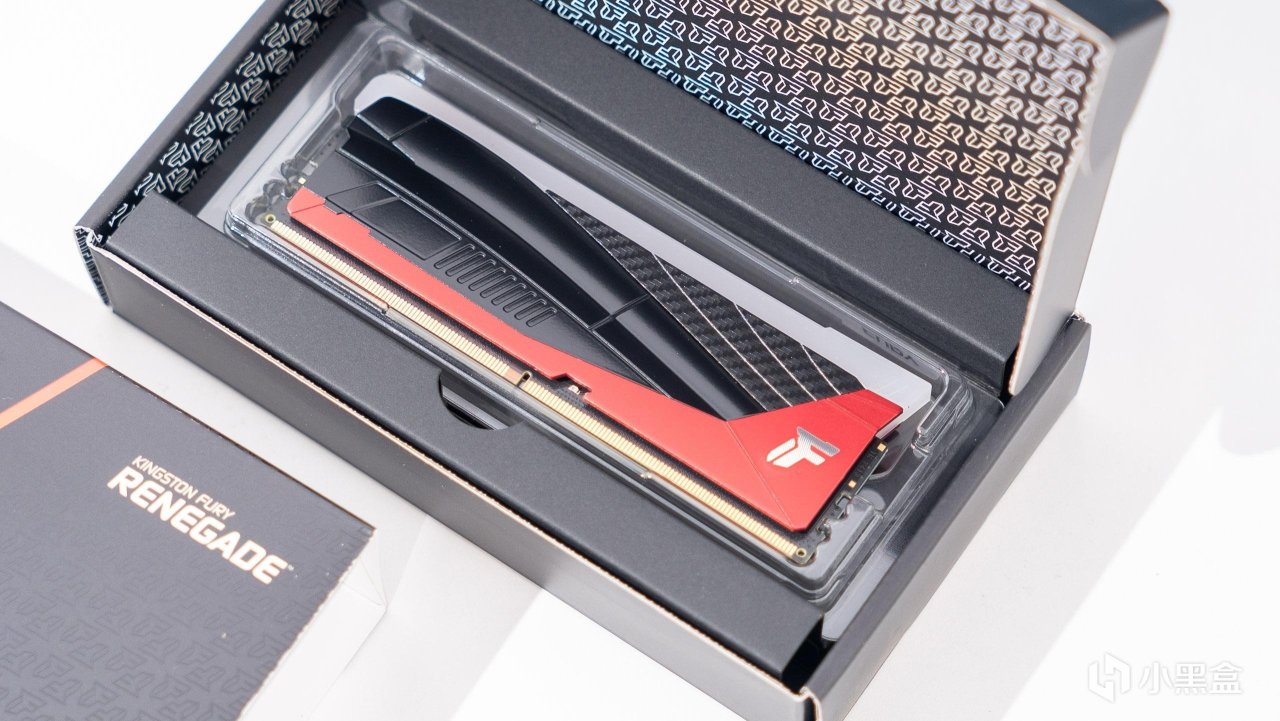

金士頓叛逆者限量版以賽車爲設計靈感，黑紅的配色的馬甲設計，不知道各位是否喜歡這樣黑紅的配色設計。

黑紅的配色部分，給到了四種元素的碰撞。紅色的部分猶如跑車高高立起的尾翼設計，搭配黑色的部分又有車頭的感覺，此外還有類似碳纖維的紋理設計。最後頂部是起伏的白色燈條部分。

性能方面，這套金士頓Renegade叛逆者 RGB燈條限量版頻率爲8000MHz CL36，容量爲48GB套條（24GB x2），支持XMP3.0一鍵內存超頻。

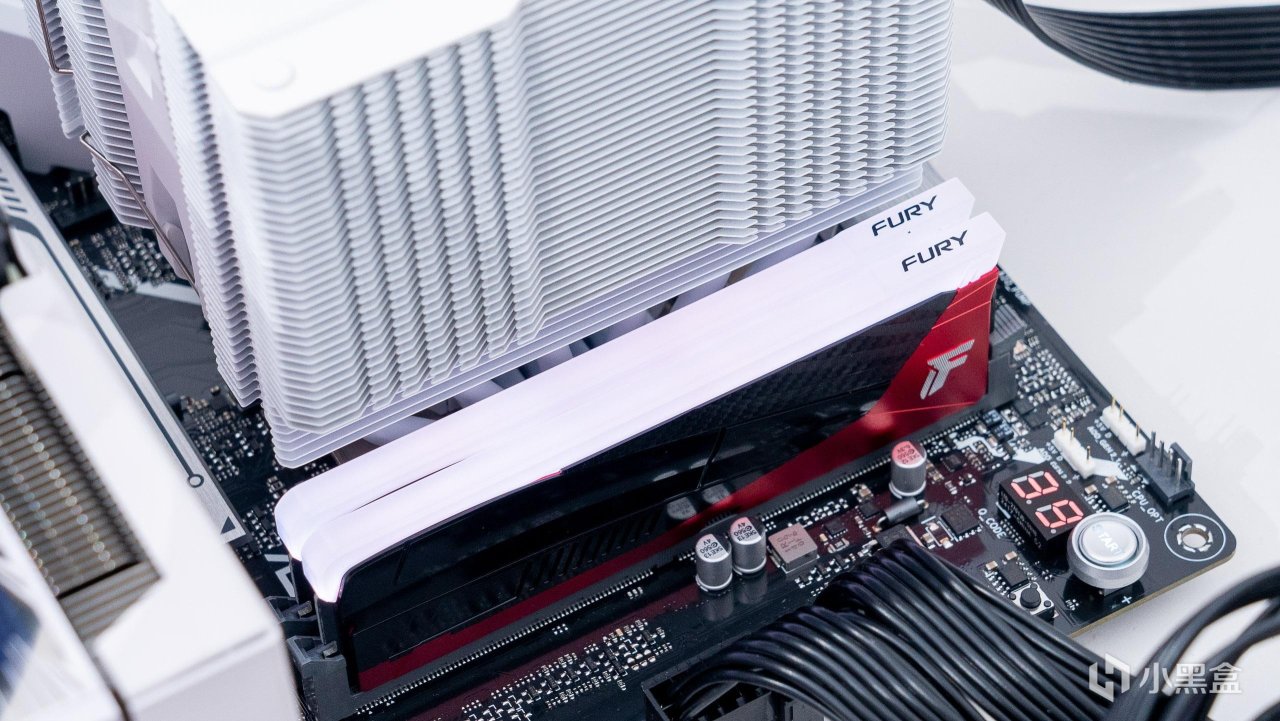

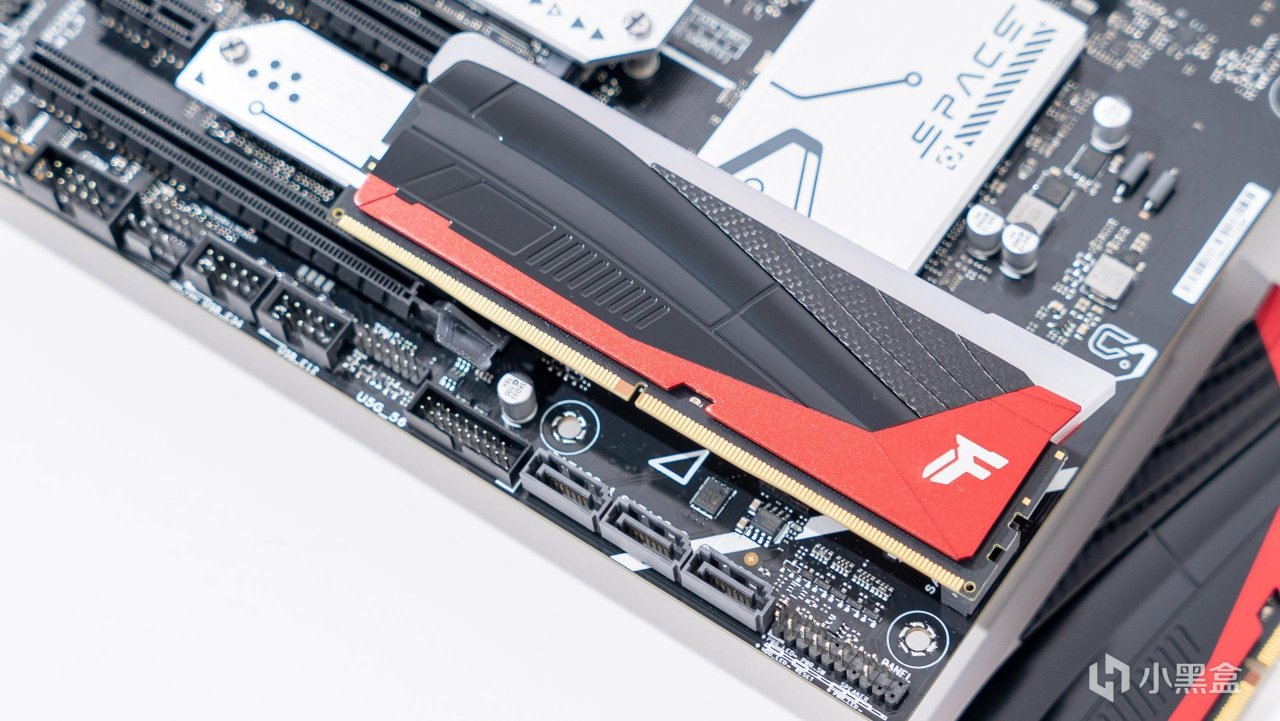

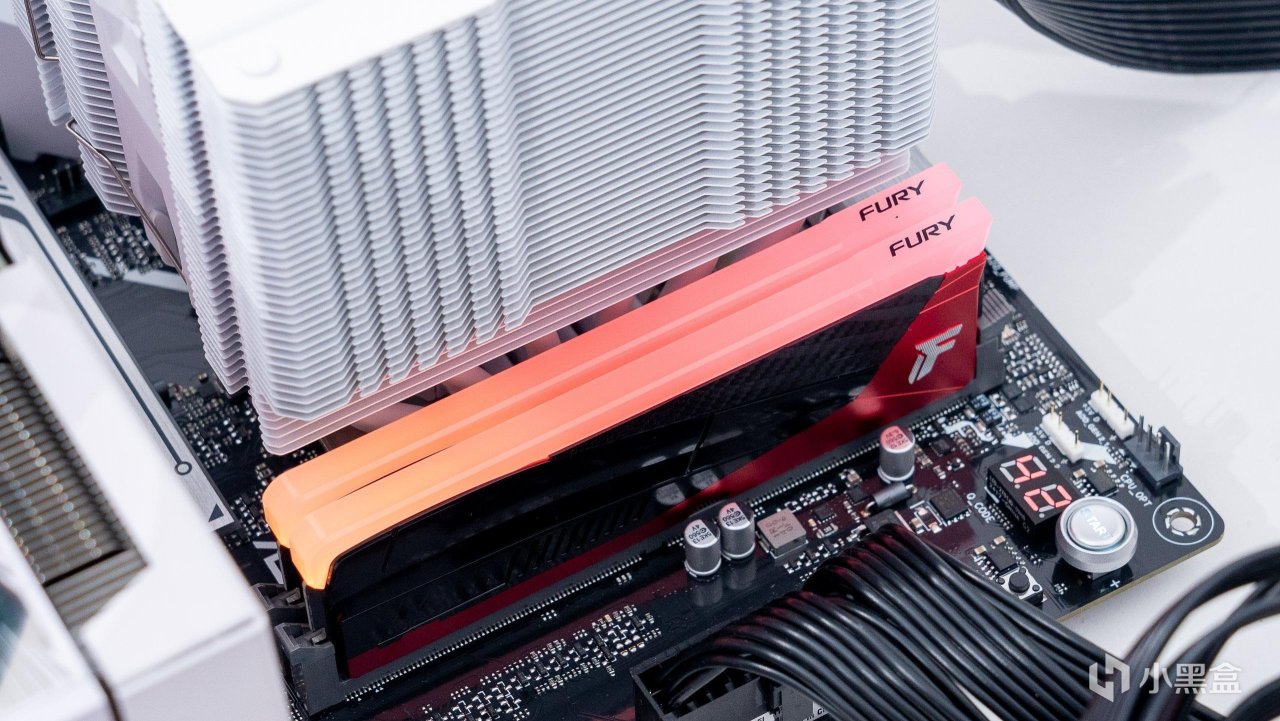

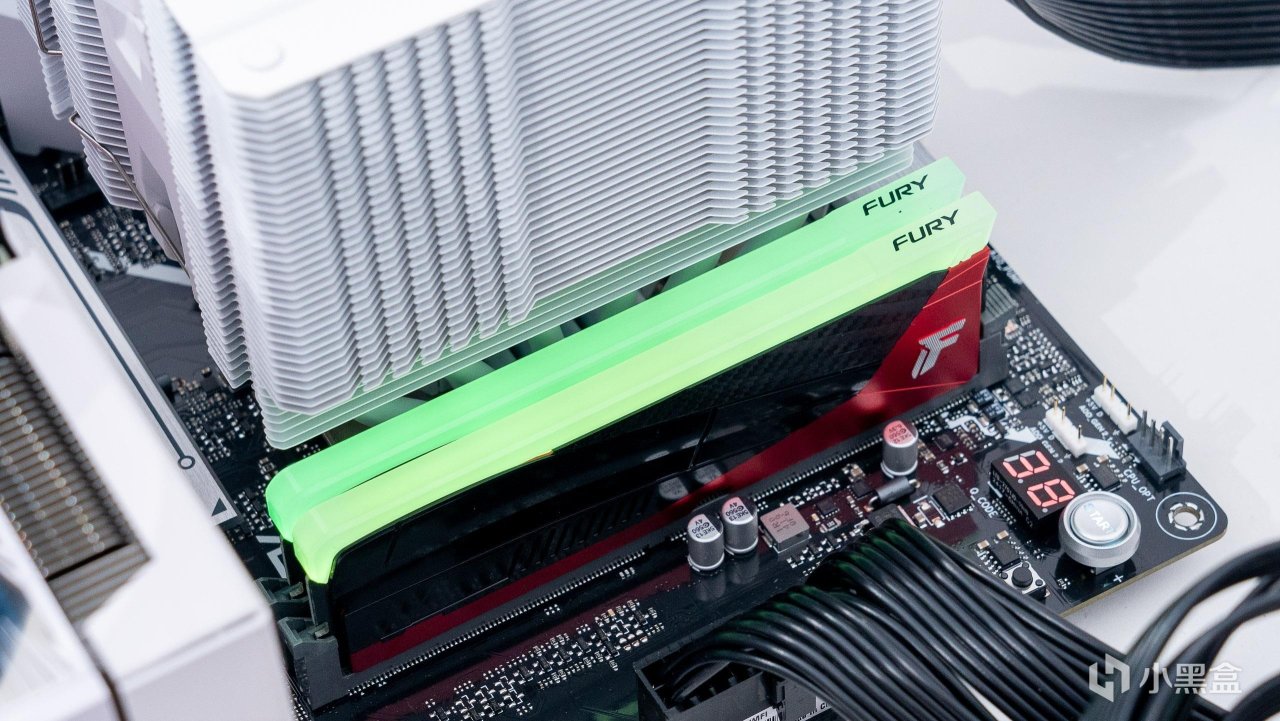

安裝效果，安裝高度大概40mm左右。

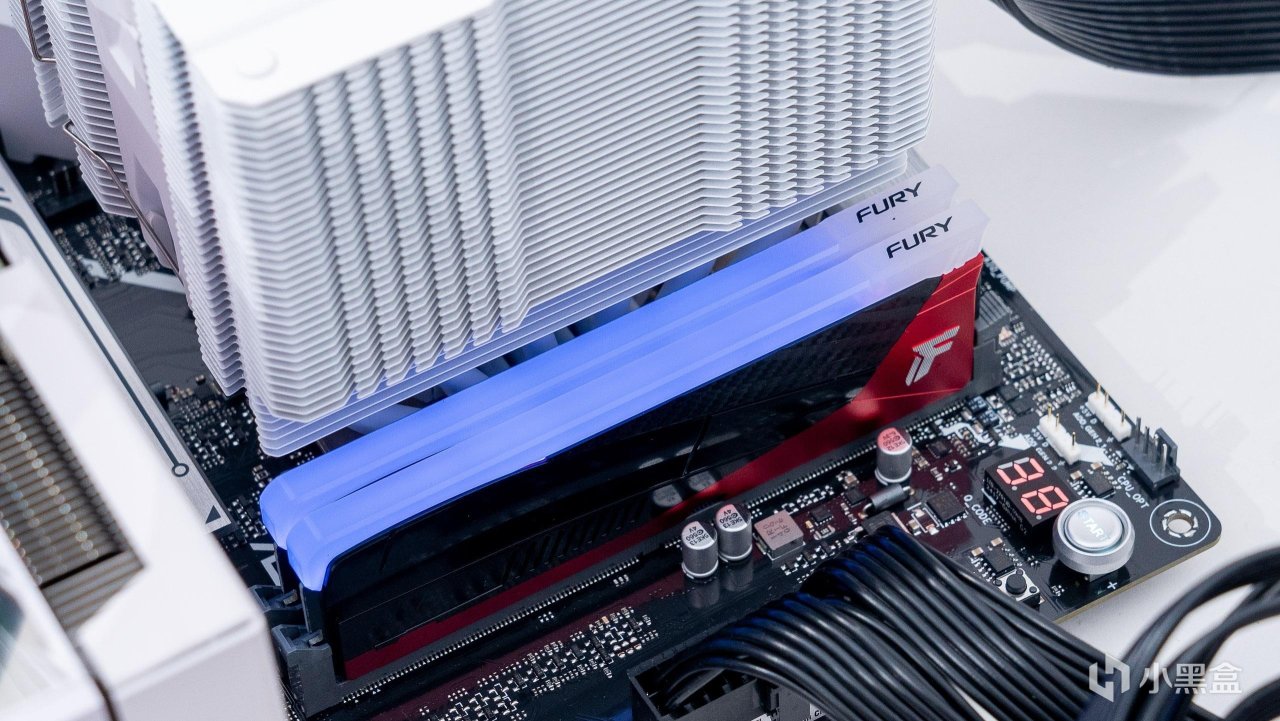

頂部是透明的燈條設計，內部有12顆獨立LED燈珠設計，支持主流主板廠商的燈光同步技術，也可以使用金士頓自家的FURY CTRL軟件控制。

內存超頻測試：8000僅是基本盤

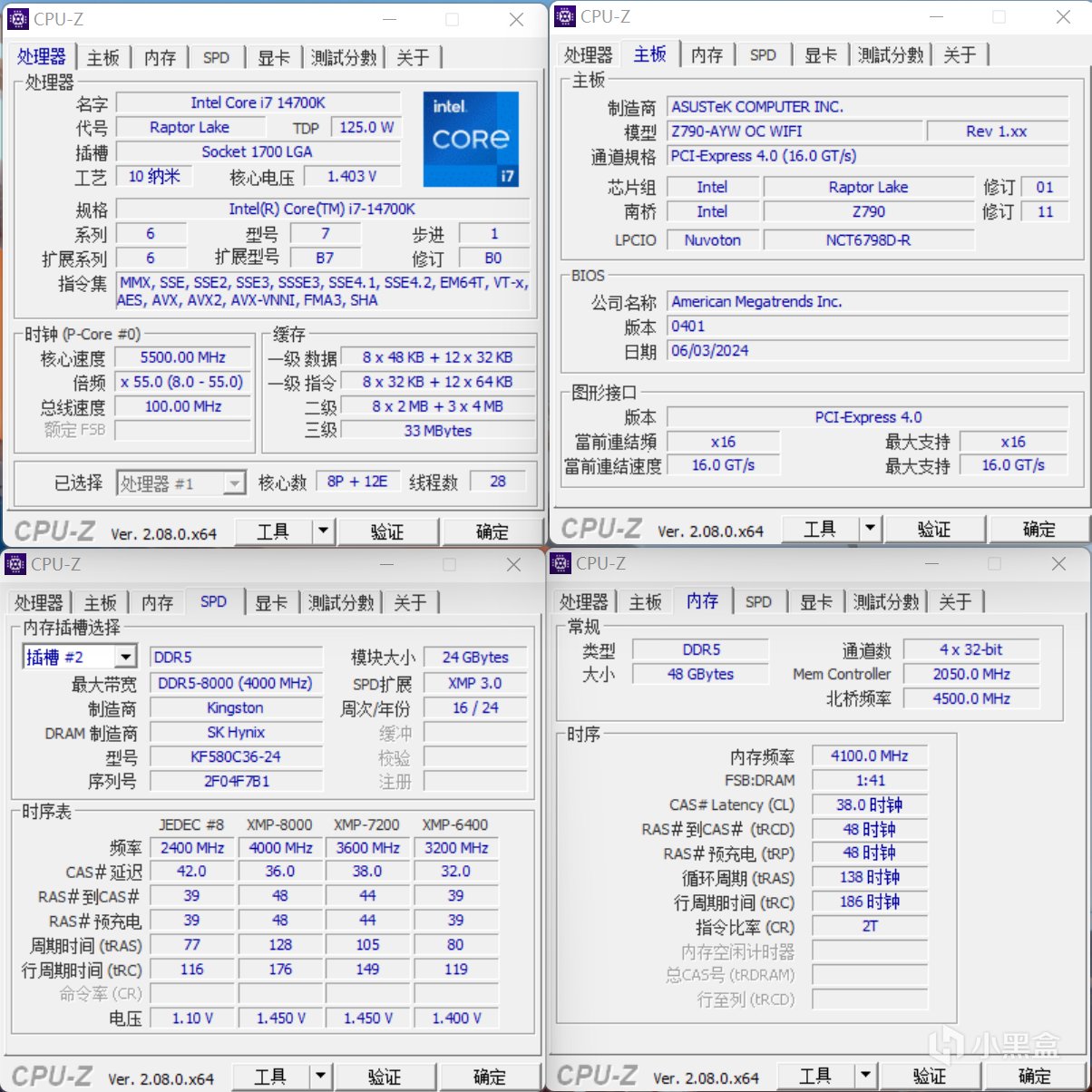

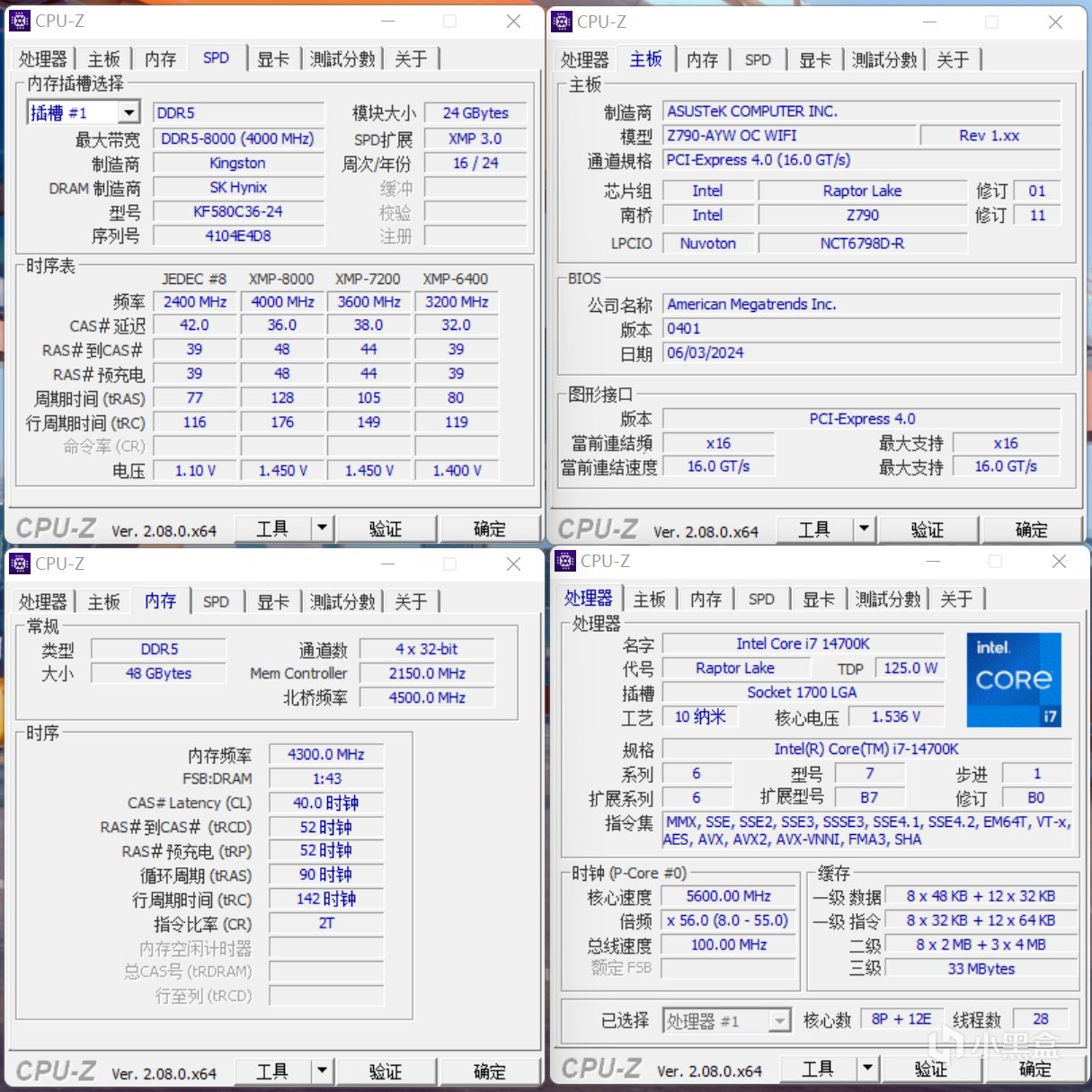

測試方面通過CPU-Z 可以看到主板信息以及內存信息，這套金士頓Renegade叛逆者 RGB燈條限量版提供了多個出廠配置文件：

默認 JEDEC 規格：DDR5-4800 CL40-39-39 @1.1V

XMP Profile #1：DDR5-8000 CL36-48-48 @1.45V

XMP Profile #2：DDR5-7200 CL38-44-44 @1.45V

XMP Profile #3：DDR5-6400 CL32-39-39 @1.4V

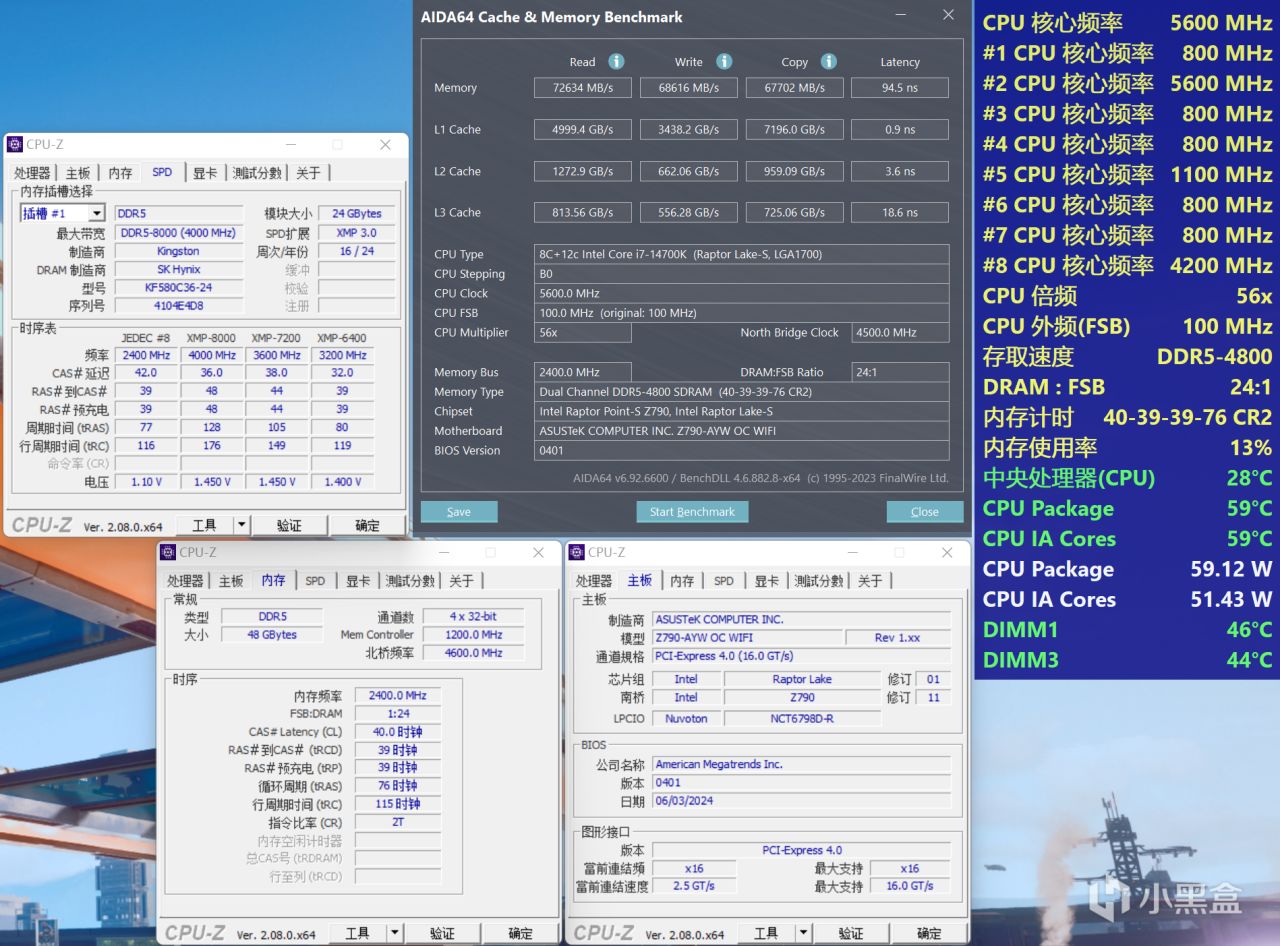

實際測試方面，首先是基本盤默認未開XMP下。在4800MHz 頻率的AIDA 64 讀寫測試成績如圖：72634MB/s、68616MB/s、67702MB/s，延遲94.5ns。

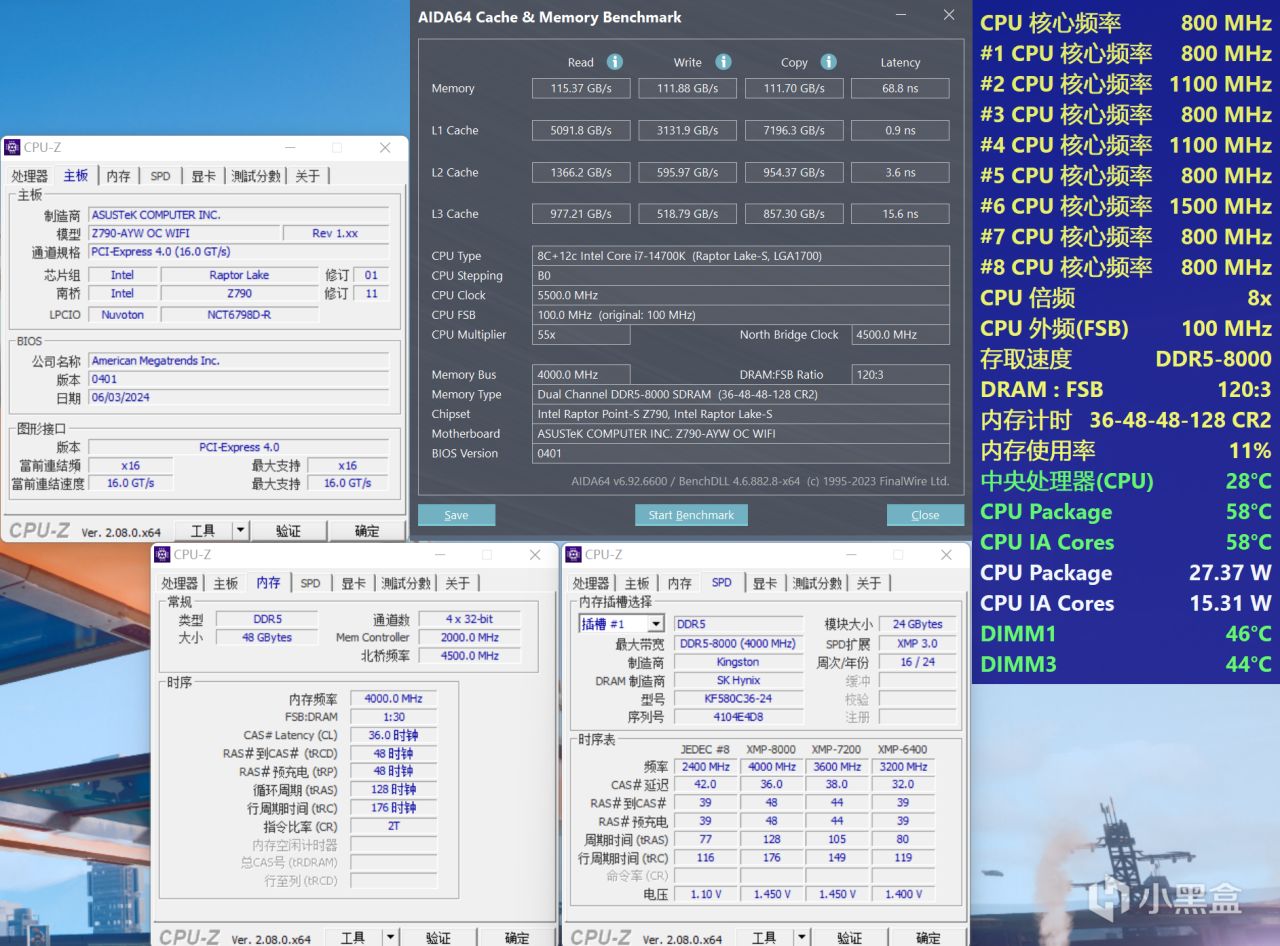

實測默認XMP 8000MHz CL36時序下AIDA 64讀寫：115.37GB/s、111.88GB/s、111.70GB/s，延遲68.8ns。實測實際讀寫並不夠亮眼，這也是因爲自動時序下，小參給到過於寬了。不過好在自己也可以繼續摸索小參參數。當然後續也通過遊戲測試對比了8000MHz 默認XMP下以及調整小參後的遊戲表現如何。

在調整小參之前，先摸索了一下這套金士頓叛逆者限量版的頻率上限。實測在不加電壓下可以實現8200MHz 38-48-48-138過測。讀寫成績也略高於默認8000MHz XMP表現。

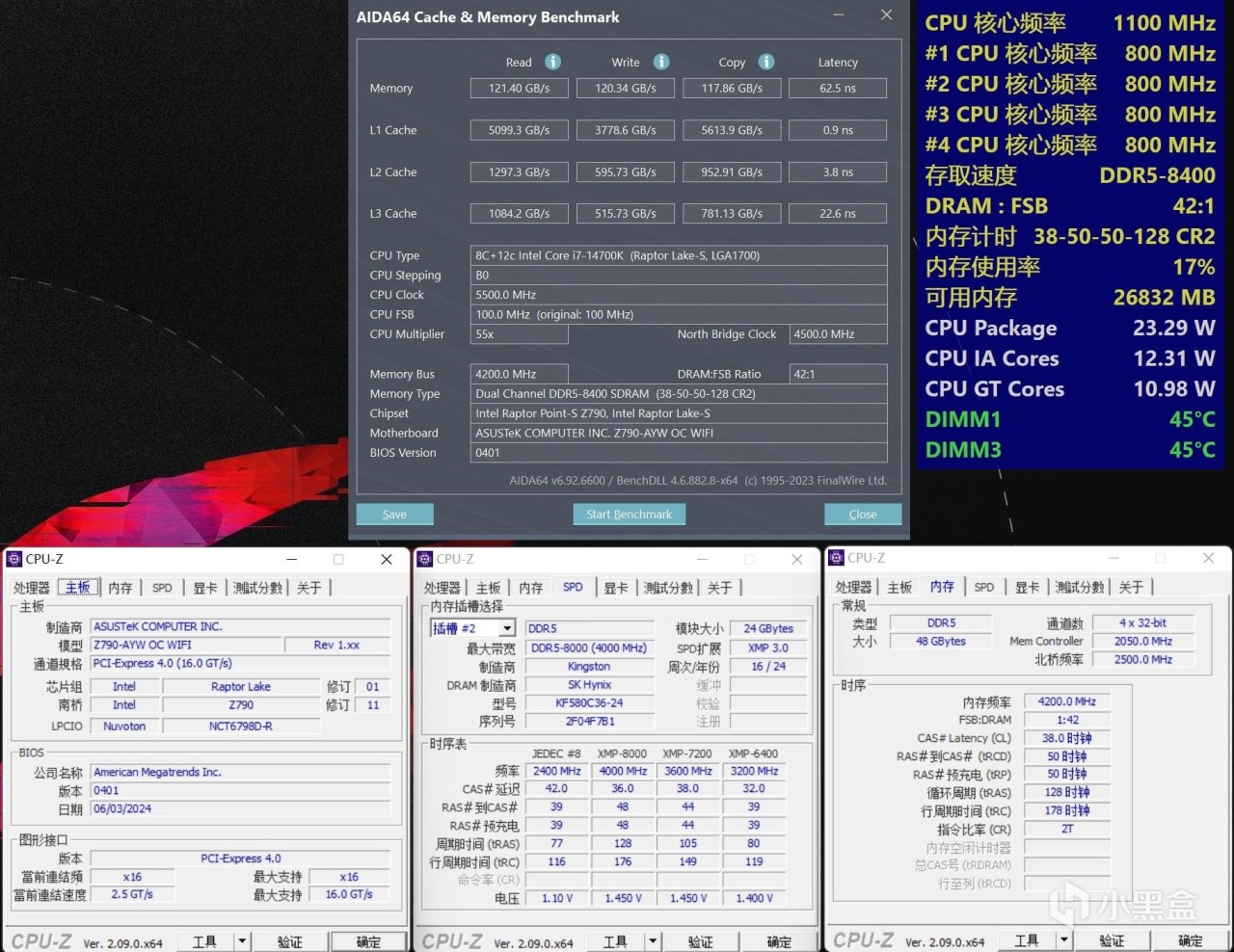

當然最高實現了8400MHz過測，時序38-50-50-128，電壓給到了1.45V。實測讀寫其實與8200MHz 下區別不大。

具體內存讀寫成績差異原因和小參的關係還是比較大的，研究之後對小參進行了手動設置。

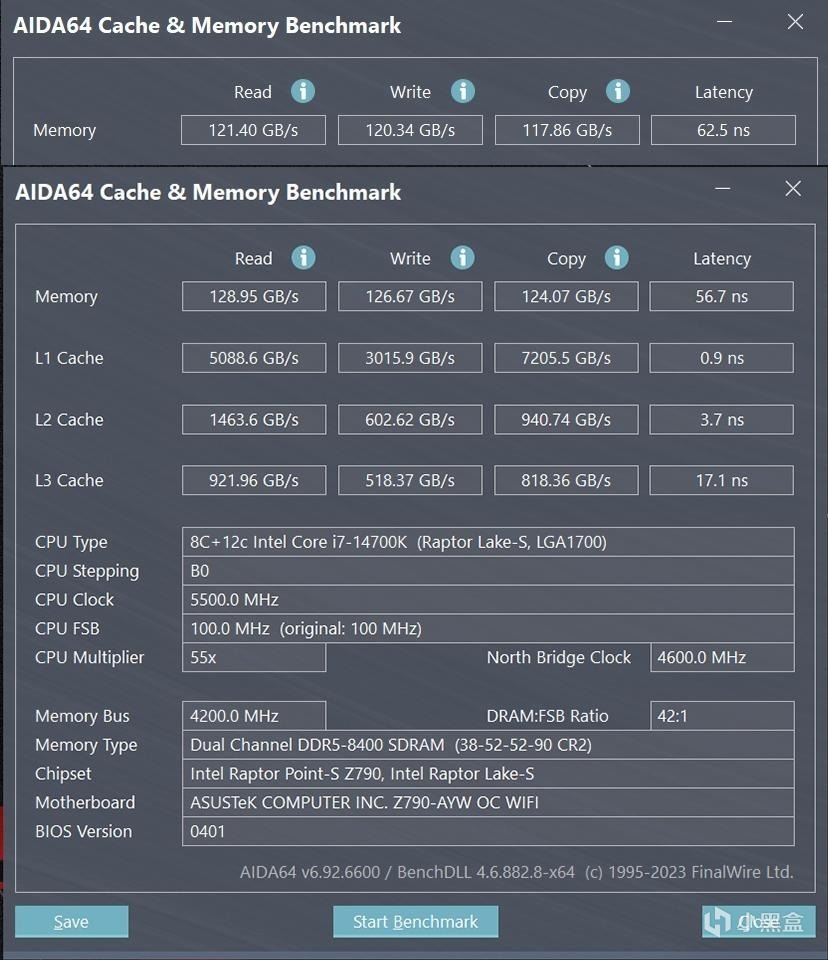

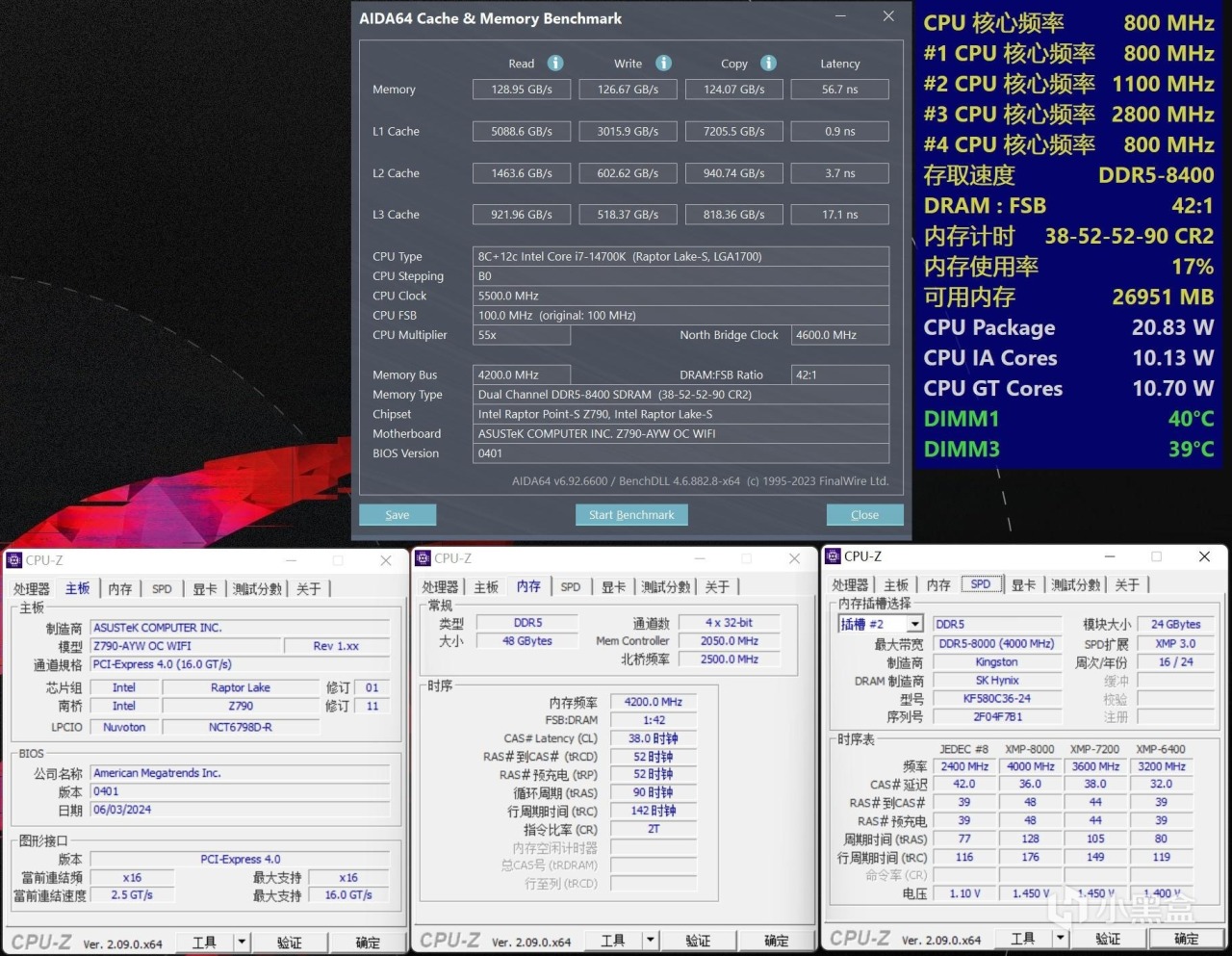

設置後一樣是8400MHz 38-52-52-90時序下，讀寫成績提升明顯，從之前的120GB/s出頭的成績，衝到了接近130GB/s。延遲也從62.5ns降到了56.7ns。

實際對比調整小參前後讀寫成績變化，可以發現內存超頻方面，小參的設置還是很關鍵的。另外也可以說明華碩Z790 AYW OC 即使搭配比較一般的處理器也是可以實現衝擊更高的內存頻率的。

搭配金士頓叛逆者限量版最高實現了8600MHz頻率開機，但是就是目前配置測試無法過測了。

遊戲測試：

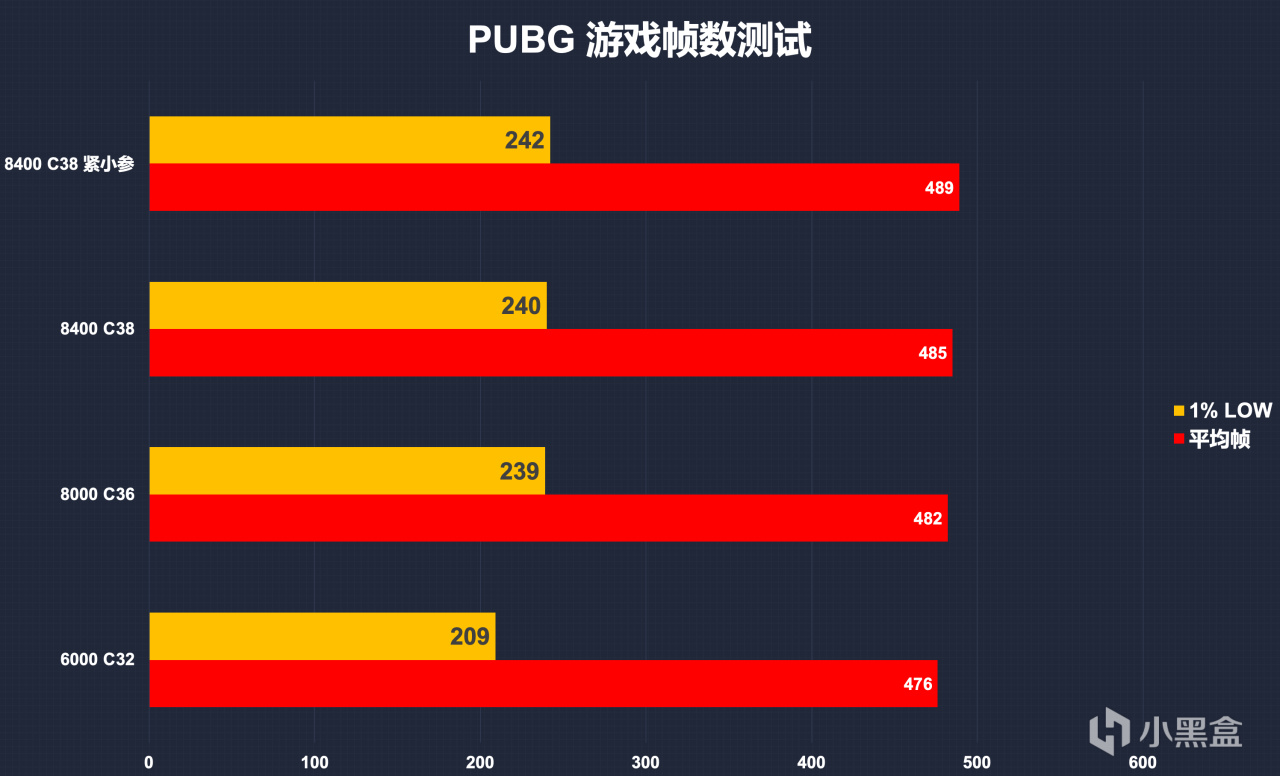

內存頻率提升帶來最直觀的就是對網絡遊戲1%LOW幀數值的提升了，通過對比可以看到如果拿平時大家容易購買到6000MHz CL32頻率的內存作爲基礎，在PUBG這款網遊中6000MHz下1%LOW幀爲209幀，在內存超頻到8000MHz後遊戲1%LOW幀提升到了239幀，這也基本是目前旗艦電競顯示器刷新率的上限了。

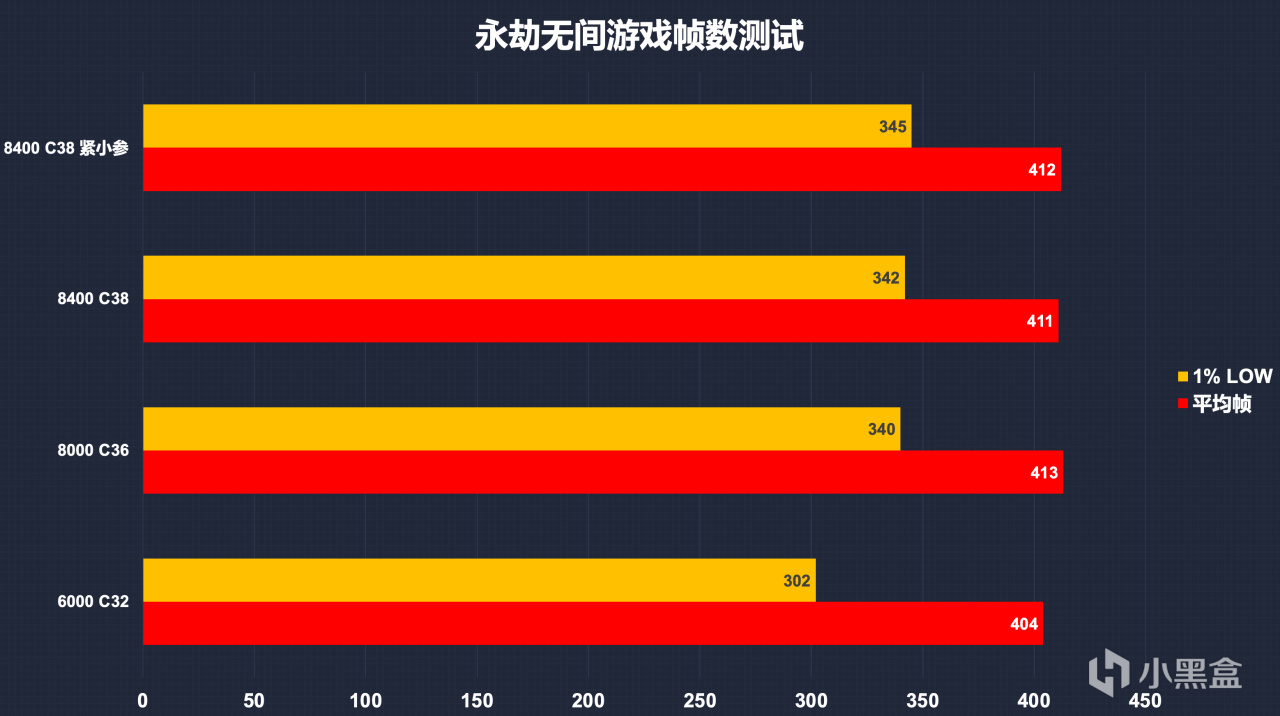

同樣永劫無間也是一款對內存頻率有明顯反饋的遊戲，對比測試可以看到相比6000MHz內存頻率，當搭配的內存頻率來到8000MHz，遊戲中1%LOW幀提升明顯。對於追求極致遊戲玩家更高更穩定的內存頻率帶來了更高的1%LOW幀表現，提升了你遊戲的下限。

總結：

從目前體驗來看，LGA1700 的生命似乎還會延續很長一段時間。在這個階段也看到各家主板廠商依舊帶來了不少的新品，華碩這款 Z790 AYW OC WIFI 主板可以說就是這個階段的佼佼者，一方面不到2K的價格讓很多超頻玩家可以體驗到原先旗艦級APEX主板才能體驗的超頻快樂。雙內存槽設計，讓玩家可以有機會嘗試更高的內存頻率。而且對於CPU 的體質上不會有過高的要求，基本搭配13、14代以K結尾的處理器都可以輕鬆實現8000的基本盤。

而且對於有一定動手能力的玩家，實現內存超頻也並不困難。而且據我瞭解，很多「PUBG」、「永劫無間」的玩家早已自學成爲內存超頻高手了，那麼追求這類遊戲的玩家就可以選擇這款華碩 Z790 AYW OC WIFI 主板嘗試內存超頻後，帶來的遊戲1%LOW幀變化了。

另外就我的這次超頻體驗來講，我的內存超頻動手能力也都有提升。之前我大多不會去調整內存超頻小參，只注意時序參數與內存電壓。而這次學習調整內存小參之後，內存的讀寫表現都有進一步的提升，推薦大家也可以嘗試調整內存小參來進一步提升性能表現。
