废话前言:
要说这些年个人比较中意的 ATX 机箱,也就是 Abee Pixel One 了,不单只是它的外观,还有它的结构设计,真的很戳我!SO..... 当初发售就立马整了台黑色款,前前后后折腾了两个多月,尝试了两种不同的安装方式,只是没想后面这机箱又搞出了个银色款,给整懵了!看着想着!貌似银色会比黑色更好看一些?Emmm..... 索性就再搞一台来装,替换掉自己的另外一台主机( 银色黑色全要了 ),那么废话不多说,这边就给大家分享展示一下这台银白黑配色的主机,仅供参考!
装机配置:
CPU:英特尔 I7 13700K
主板:微星 MPG Z790 EDGE TI WIFI DDR4 刀锋钛
内存:宇瞻 Apacer NOX 白色暗黑女神 DDR4 3600 16G×4
存储:影驰 HOF PRO 30 PCIe 4.0 M.2 SSD 1TB
显卡:索泰 RTX 4080 AMP EXTREME AIRO 月白
散热:九州风神 DEEPCOOL 冰魔方 360 CPU 水冷散热器 / 九州风神 FC120 ARGB 模块风扇
电源:全汉 Hydro G Pro 1000 ATX3.0
机箱:abee PIXEL ONE

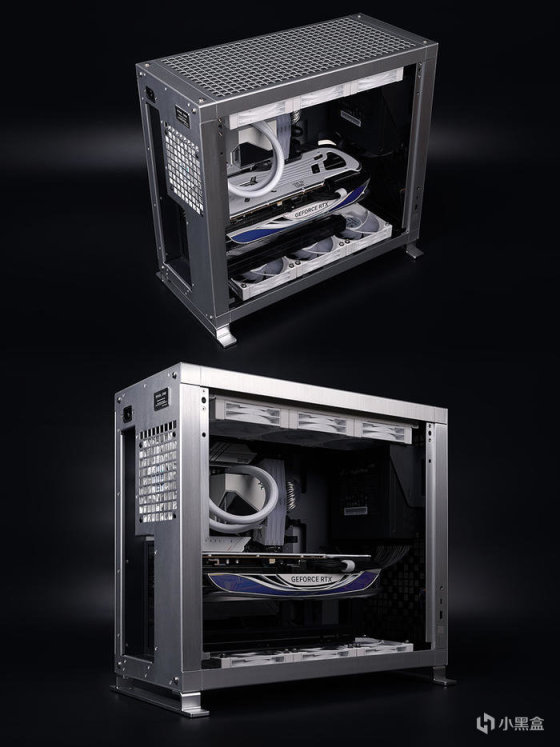

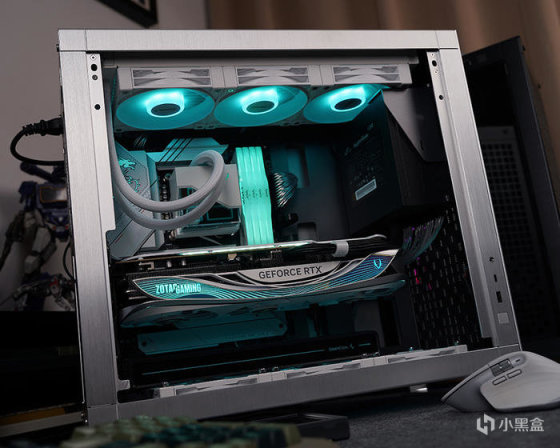

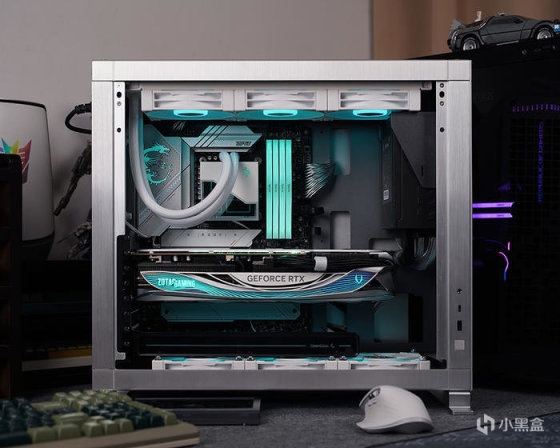

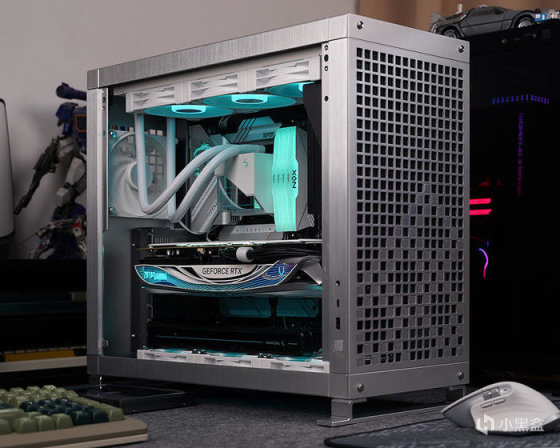

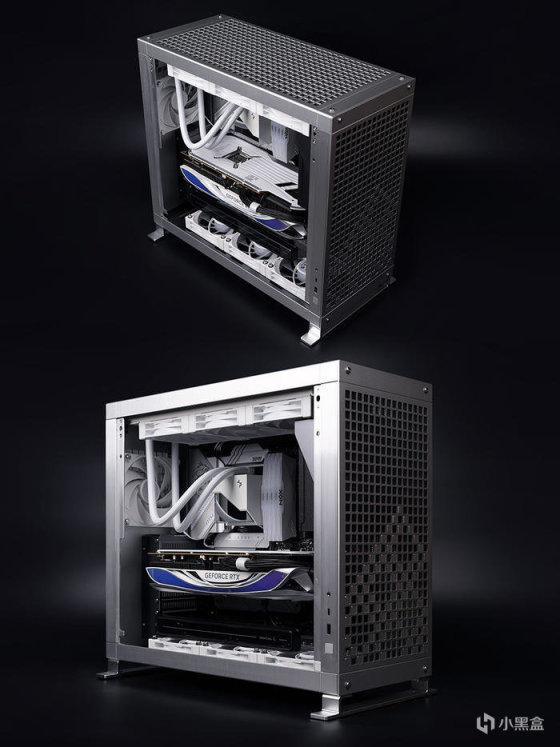

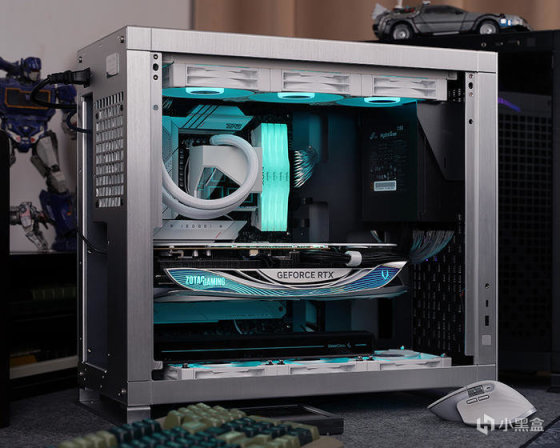

装机展示:
选用白色主板,微星 MPG Z790 EDGE TI WIFI DDR4 刀锋钛,定位中高端用户玩家,外观对应白色主题的装机方案,选用门槛更低 D4 版本(另有 D5 版本可选),品质规格用料各方面都可以满足到大部分玩家的使用需求。
搭配白色散热器,九州风神 DEEPCOOL 冰魔方 360 一体式水冷,冷头造型非常的特别,搭配灯光有着非常不一样的几何视觉美感。
搭配白色内存,选用的是宇瞻 NOX 暗黑女神白色款 ARGB 幻彩灯条,填满!!!内存支持主流主板灯光同步,灯效也还是非常不错的,范围、亮度、均匀度都是 OK 的。
选用白色显卡,索泰 RTX 4080 AMP EXTREME AIRO 月白,不得不说,虽然造型有点那个啥.....但不得不说,不同各家的砖头造型,索泰这卡真心是越看越不错吧,特别是这次推出的月牙白色款。
灯光也比较的给力,到有五个区域 ARGB 灯光设计,搭配自家灯控软件,可以实现相当丰富的灯效及玩法。

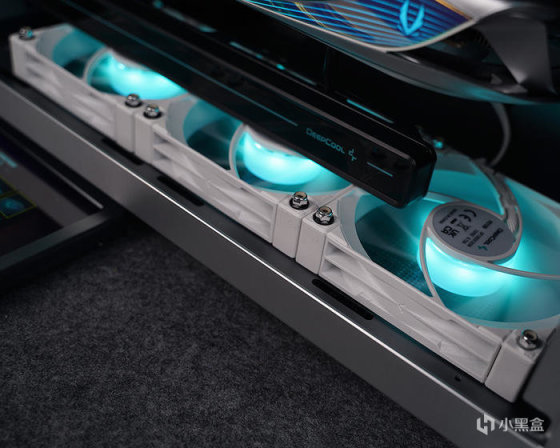

为了确保显卡的平整摆放,显卡下方搭配了九州风神的 ST500 显卡支撑架,风扇用的也是九州风神 FC120 ARGB 模块风扇,采用的是模组化接口串联设计,ARGB + 供电合二为一,可以轻松实现风扇快速互连并减少线材堆叠,走线可以轻松不少。
搭配最新的 ATX3.0 标准电源,老牌电源厂商全汉的 Hydro G Pro 1000 金牌全模组电源,品质、规格、用料、口碑一直都是不错的,也是目前比较实惠的一款 ATX3.0 标准的电源。

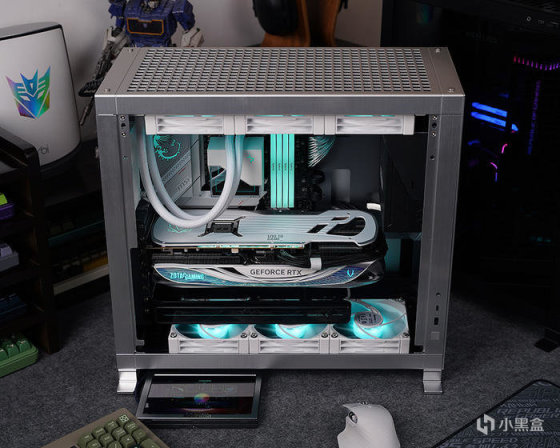

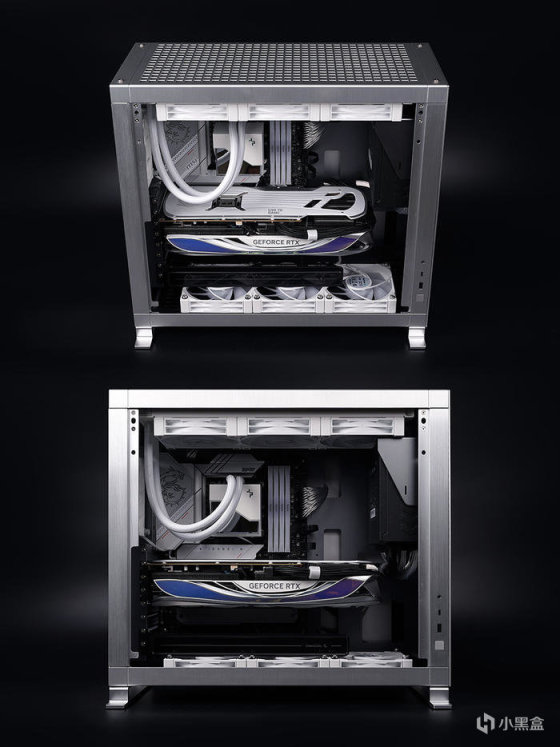

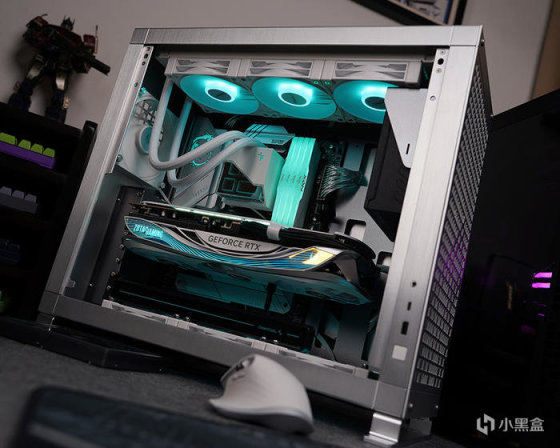

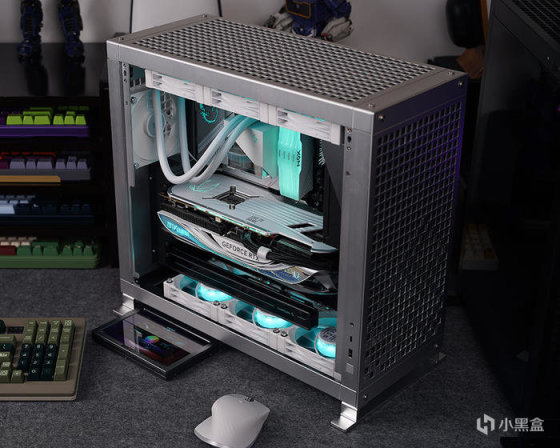

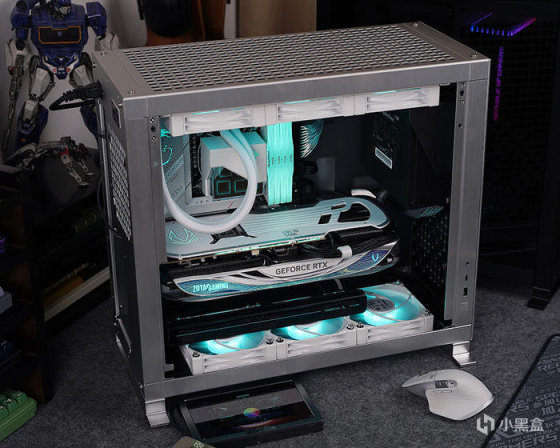

RGB OFF 装机效果展示。
装机配件:

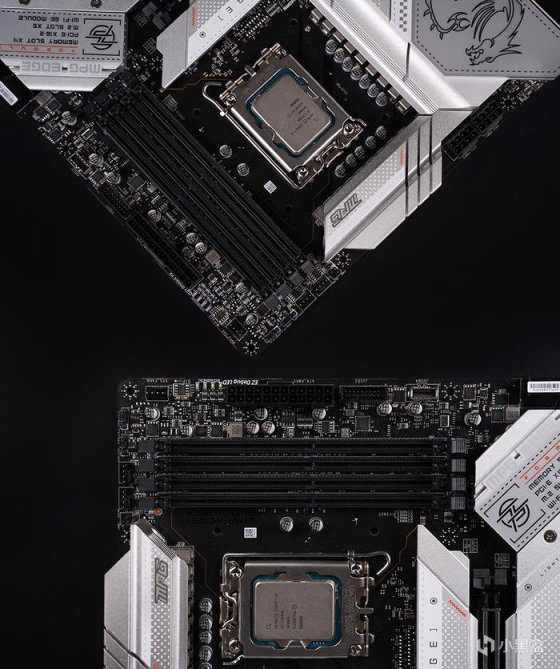

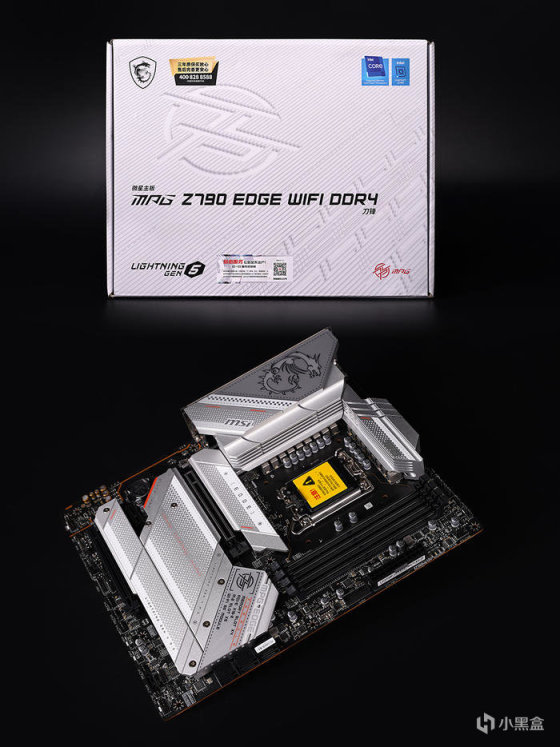

首先看看微星的主板 ,银灰色的外包装,居中 Z790 EDGE TI WIFI DDR4 型号标注,左上角 MSI 龙盾,右上角 LIGHTNING GEN5标识,主板定位于中高端用户,采用的是标准的 ATX 版型规格,表面大面积银白色金属散热马甲覆盖,上头点阵图案及文字龙标修饰,整体颜值外观相当的不错,非常适合于白色主题的装机方案。

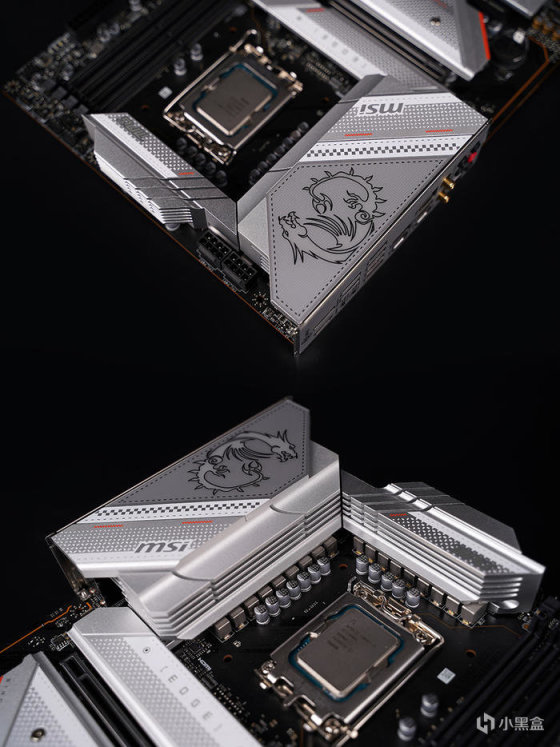

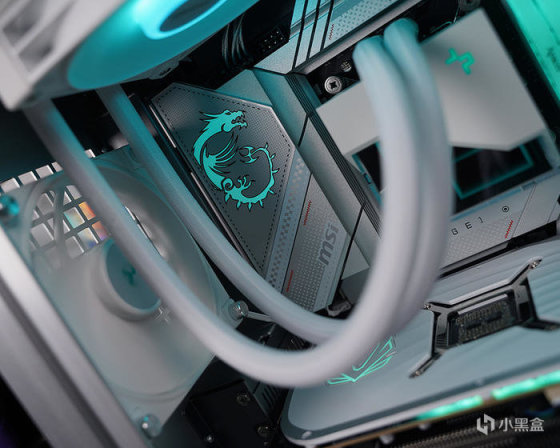

对应双 8PIN CPU 供电接口,可为 13 代 CPU 超频提供充足的电流输出保障,位置上搭配两块金属散热模块,带有镀镍热管串联,服帖照顾 MOS 及电感的散热,另散热马甲顶部的微星龙盾 LOGO 带有 ARGB 灯效,用料部分为 6 层 PCB 设计,采用 16+1+1 供电模组,PWM 控制器为 RAA229131,MOSFET 型号为 ISL99390,单相输出 90A Dr.Mos,供电规格足够满足 13 代旗舰 I9-13900K 的超频负载需求。

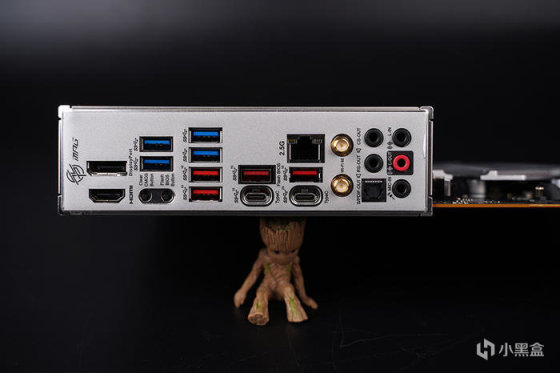

银白色一体式 I/O 挡板,从左到右分别为 HDMI 及 DP 输出接口、 Clear CMOS Flash BIOS 重置及升级按钮、四个蓝色的 USB 3.2 GEN1 Type-A 5GB 接口、四个红色的USB 3.2 GEN2 Type-A 10GB 接口、一个 USB 3.2 GEN2 Type-C 10GB 接口、一个 USB 3.2 GEN2×2 Type-C 20GB 接口、2.5G LAN 接口、Wi-Fi 6E 蓝牙天线接口、音频接口支持光纤输出。
13 代依旧给到有 D4 和 D5 两种内存控制器,微星这款 Z790 EDGE TI WIFI 也依旧给到 D4 和 D5 两种版本可选,搭配四条内存卡槽,采用双卡扣设计,单条支持 32GB,最高 128GB,D4 频率最高可达 5333Mhz + OC。
另机箱 I/O 接口给到 USB 3.2 GEN2 及 Type-C 10GB 接口。

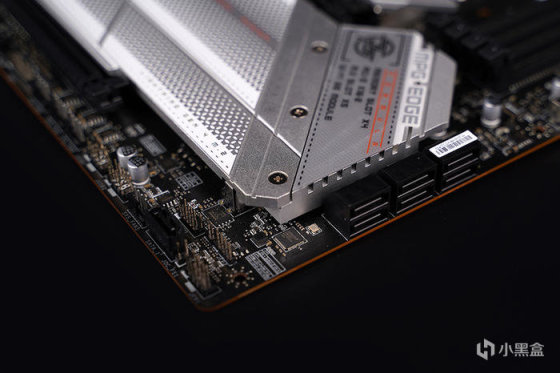

左侧 6 个 SATA 6GB 接口(另有一个位于主板下沿)。
下沿的拓展接口该有都有,12V + 5V ARGB 接口(另有两个 5V ARGB 接口位于上沿)、两个 USB 2.0 接口等等等,值得一提就是带有 LED RGB 开关,可以手动关闭灯光。
PCIe 扩展方面,搭配两条 PCIe ×16 长卡槽, 第一条金属加固 PCIe 5.0 ×16 带宽( 由 CPU 提供 ),另一条则为 PCIe 4.0 ×4 带宽,还有一条短的 PCIe 3.0 ×4 带宽。

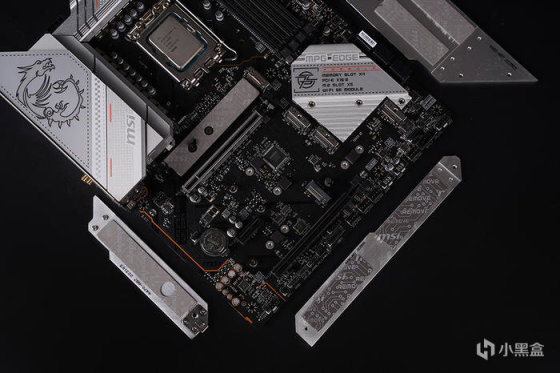

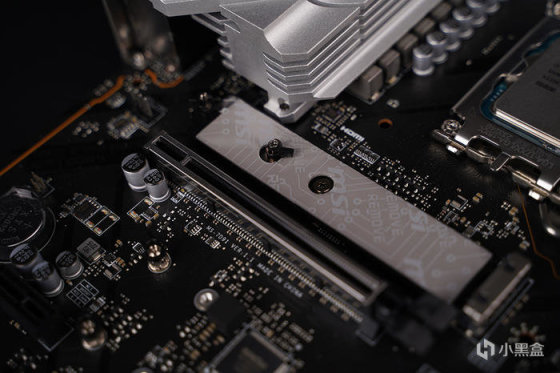

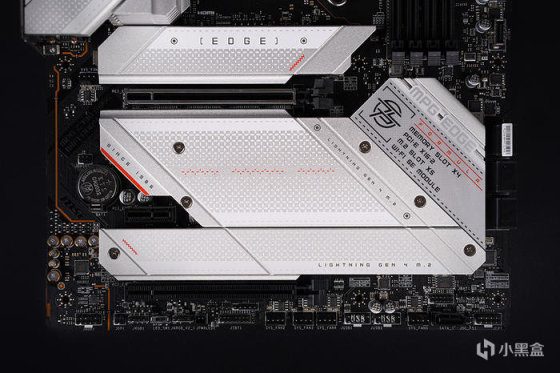

带有 5 个 M.2 存储接口,分布于 PCIe 卡槽之间,均覆盖有金属马甲散热,均为 PCIe 4.0 接口,其中 M.2_1 为 CPU 直连,其它 4 个 M.2 则由芯片组提供。
另值得一提第一个 M.2 马甲采用的是免螺丝快拆设计,而所有 M.2 SSD 则均为免螺丝的卡扣固定设计。

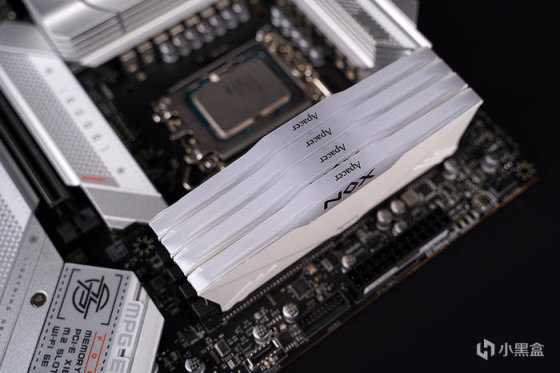

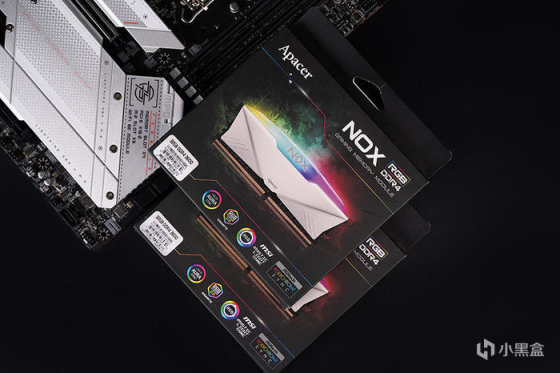

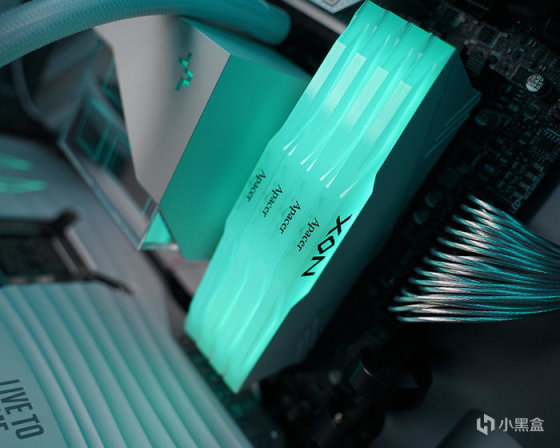

搭配内存选用的是宇瞻 Apacer NOX 白色暗黑女神 DDR4 3600 16G×4 填满。
16GB ×2 套条,默认 XMP 频率为 3600HZ ,对应时序为 C18-22-22-38 ,电压 1.35V。

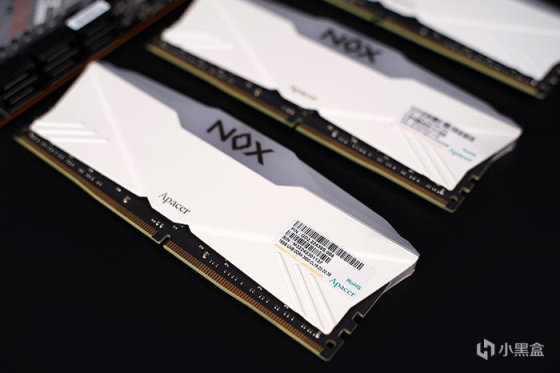

颜值外观还非常不错的,特别是白色款,灯带有点圆弧的形状设计,侧面带有 NOX 的文字标志,顶部则是 Apacer 宇瞻的文字 LOGO 。

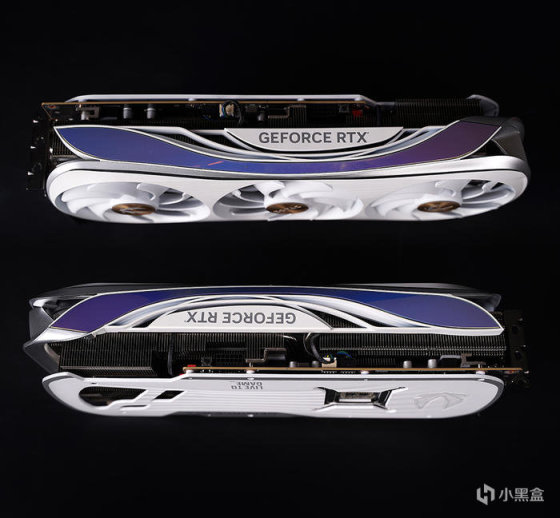

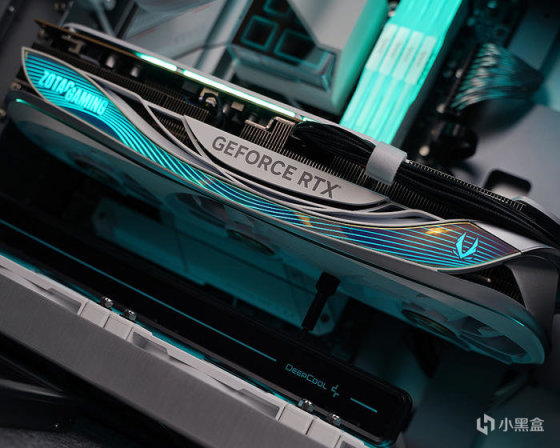

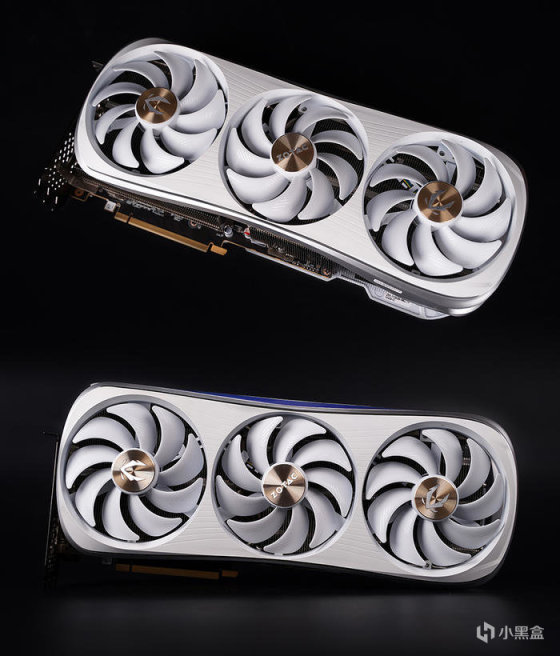

显卡选用索泰 RTX 4080 AMP EXTREME AIRO 月白,不同各家的砖头造型,索泰这代非公外观很大胆前卫!时尚创新!属于越看越不错的那种,特别是后推出的月牙白色款。

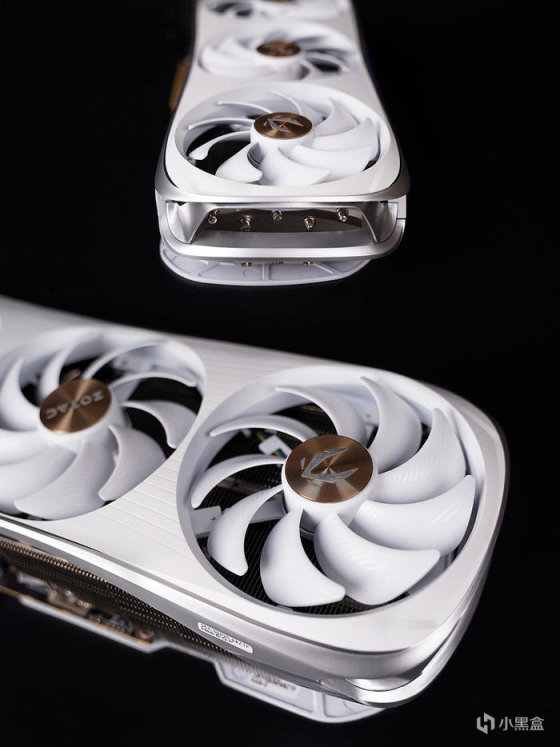

官宣采用空气动力学设计,具备有更出色的散热效能,且辨识度也是非常的高!采用 11cm 大号三风扇散热,具备智能启停技术,且居中风扇采用方向旋转设计,可减少空气湍流,降低使用噪音,另值得一提的是风扇罩两侧曲线位置带有 ARGB 灯条修饰。
显卡侧面波浪灯带,灵感来源于北欧神话中连结阿斯加德和米德加尔特的虹桥,彩虹色和半透明的涂层增强了ARGB的美感。
单 16Pin 供电接口,附带有 1 转 3 × 8PIN 供电线、这单接口可提供 600W 的供电能力,对应显卡采用的是 24+3 相供电设计,超越公版的配置。

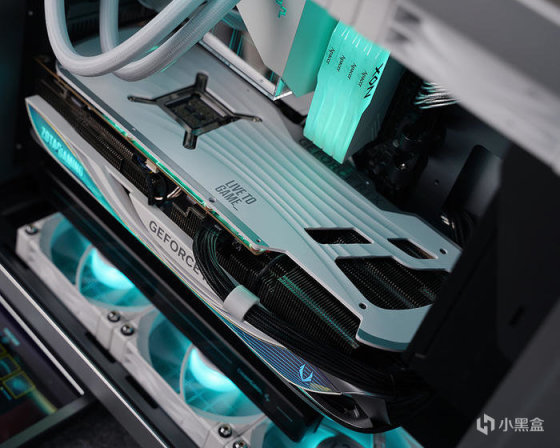

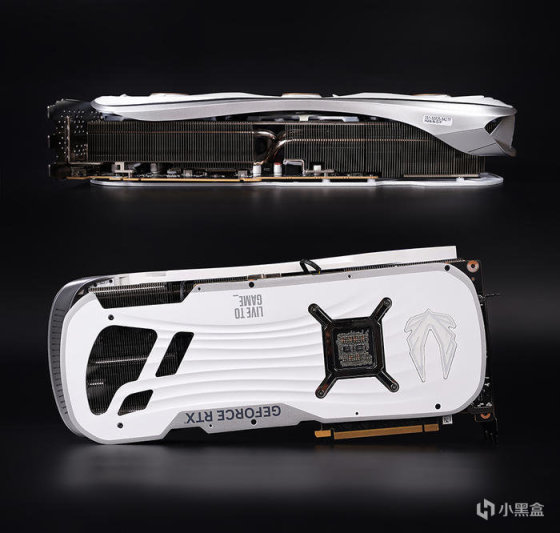

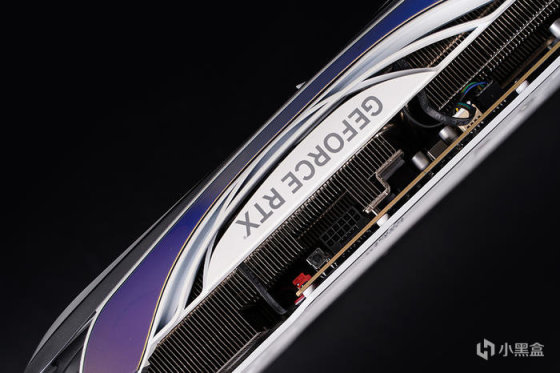

散热模块采用 9 热管规模、搭配均热板、四周大面积鳍片外露、背板镂空贯穿风流设计,给到顶级的非公散热效能!金属背板同样采用了曲面造型样式,表面辅助凹凸错落的流线条修饰,另位置的 AMP LOGO 带有灯光设计,整卡共计五个区域 ARGB 灯光,搭配自家灯控软件,可以实现相当丰富的灯效及玩法。

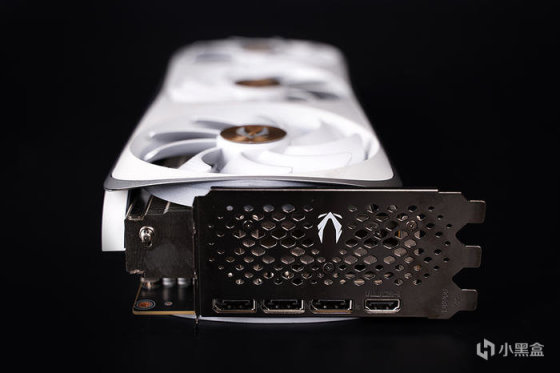

显卡尺寸同样也是非常的大,官标 355×166×72mm,采用 3 PCI 挡板设计,实际整体厚度约为 3.2 个 PCI 卡槽位,表面镀镍处理,点阵散热开孔,对应给到的接口,分别为 3 个 DP 1.4a 接口及 1 个 HDMI 2.1 接口。

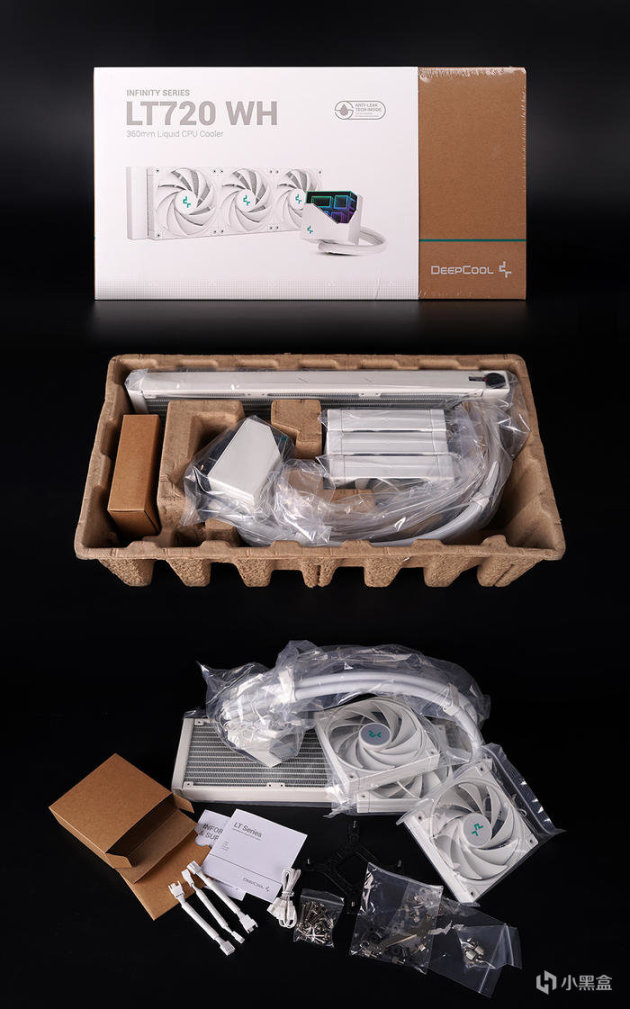

散热器选用的是九州风神 DEEPCOOL 冰魔方 360 一体式水冷白色款,包装为简约风格设计,抽拉形式,内牛皮纸外套白底产品外观展示,标注型号 LT720 WH 及规格,里头产品为喜闻乐见的环保纸浆塑形纸盒,本体附件带套区分包裹保护,扣具及配件用的是独立的包装盒,扣具支持 AMD4 及 INTEL 全平台。

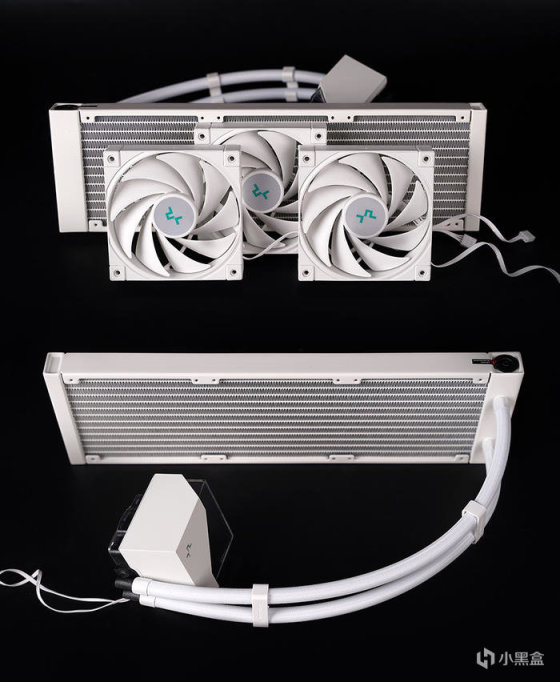

水冷本体采用纯白的外观设计,搭配白色风扇型号为 FK120,自家高性能散热风扇,FDB 轴承,转数 500~2250RPM,最大风压 3.27mmAq,最大风量 85.85CFM 。风扇的四角有橡胶减震垫,可以吸收震动,提高静音效果。

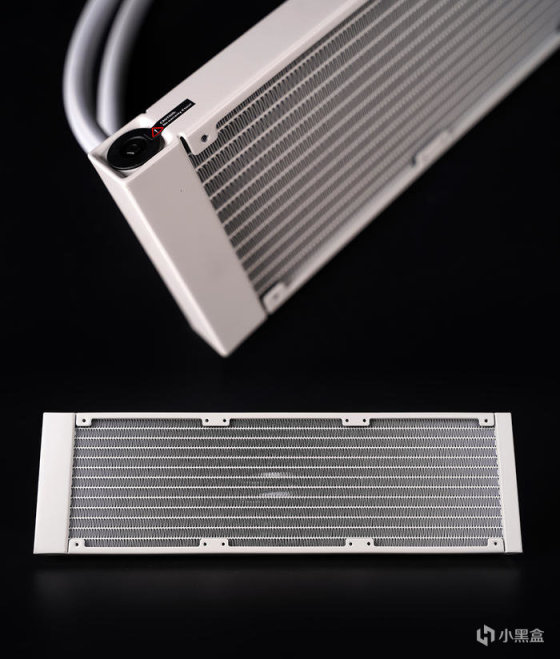

冷排装备 Anti-Leak 内压控制阀,独家的动态平衡防漏液技术,冷排目测做工扎实,鳍片工整严密,共计12 条水道。

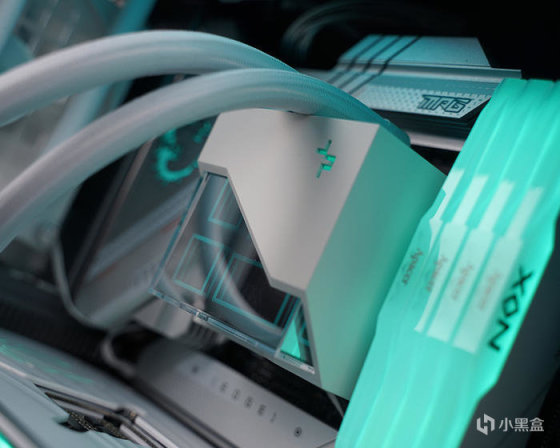

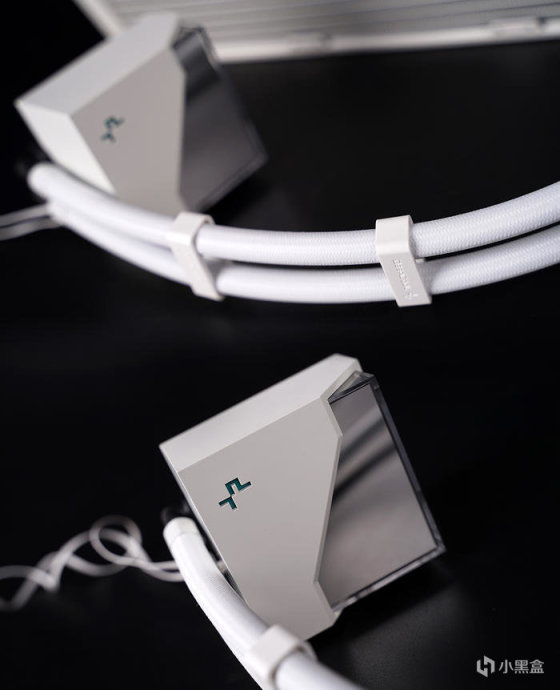

冷头造型非常的特别,内有独特的深邃立体块灯效,重合、交错、延伸的几何线条融入无限镜像中,结合粗犷的工业风切割外壳,加上 ARGB 灯效的映衬,两种风格之间的碰撞呈现了空间几何的美感。其设计灵感来源于蒙德里安“几何形态派”,称之为“多维无限镜”。
水冷头的底部,有大面积的铜底,材质为紫铜,中间部分有预涂硅脂水冷头的进出水管在一侧,弯折部分采用独立的塑料件,水管的接头部分也有金属加强件包裹,两连接线,分别是 3PIN 水泵供电,一公一母的 ARGB 灯光。

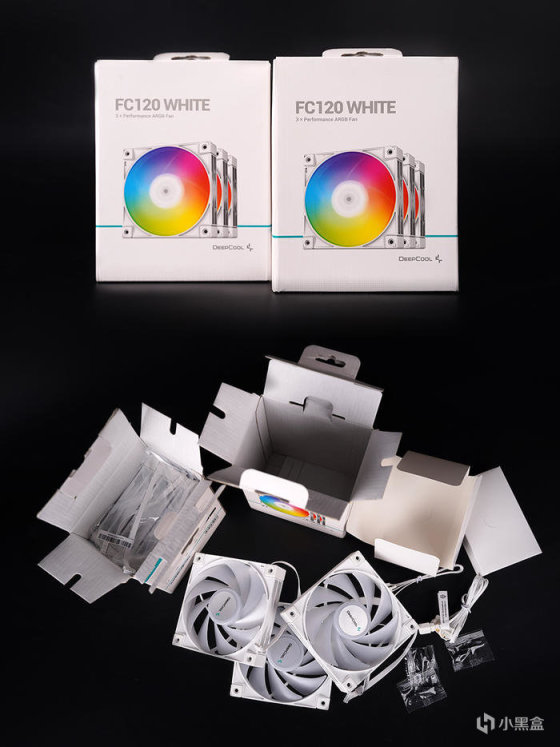

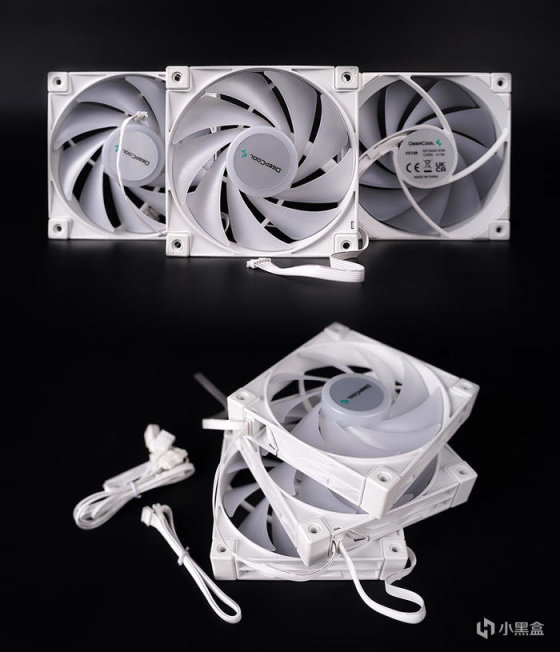

后配自家白色 FC120 ARGB 模块风扇替换,有着不错的颜值外观及灯光表现,规格方面,官标转速 500-1800RPM、风量最高 61.91 CFM 、风压 1.83mmAq、噪音值 ≤28dB(A) 等。
另值得一提就是采用的是模组化接口串联设计,ARGB + 供电合二为一,轻松实现风扇快速互连并减少线材堆叠,走线可以轻松不少。

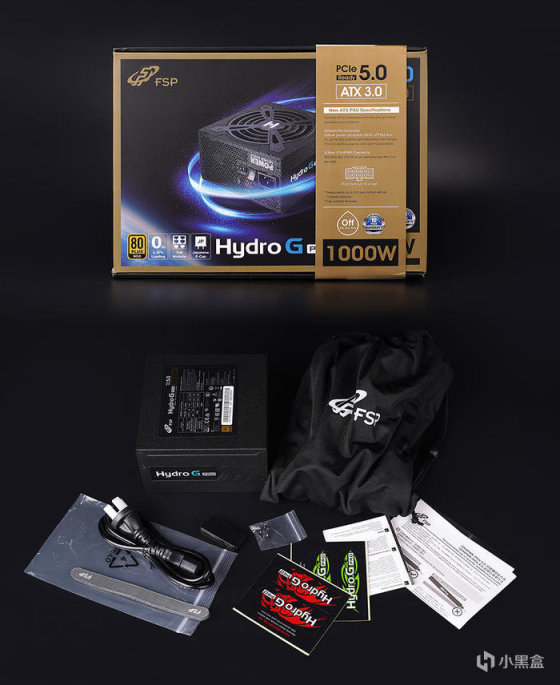

搭配最新的 ATX3.0 标准电源,老牌电源厂商全汉的 Hydro G Pro 1000 金牌全模组电源,外包装采用黑金搭配全汉经典蓝色,金色的腰封上有新版电源的主要特性,包括 PCIe 5.0 供电接口、支持 ATX3.0 电源规范、1000W 额定功率、给到 10 年的质保等信息,里头模组线配有收纳袋、附带红绿两色品牌 LOGO 贴纸、产品说明书、安装螺丝、24PIN 短接插头、电饭锅先、魔术贴。

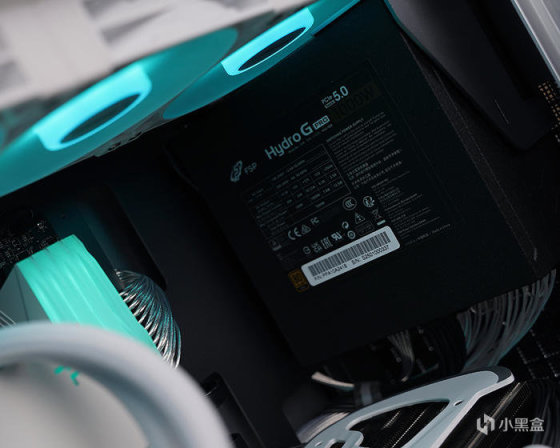

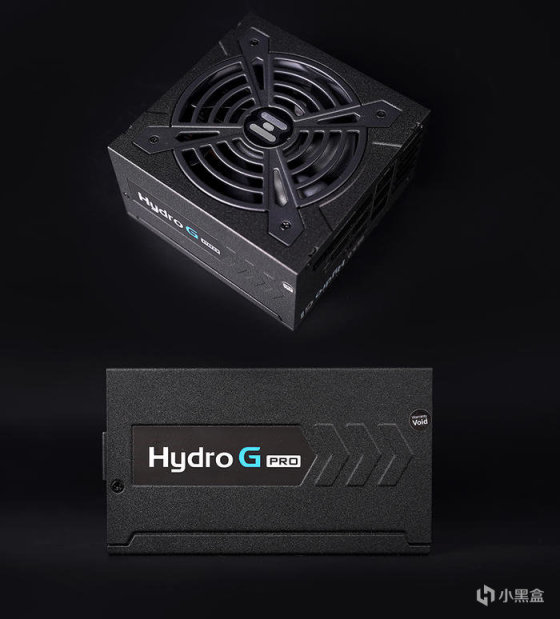

电源本体,两侧 HydroG PRO 标识,辅助有凹凸面图案修饰,短尺寸身材,具体为 150×150×86mm ( L x W x H ),短小的身材可以更好的兼容到机箱,同时安装及拔插模组线也会更加的方便,表面采用火山岩质感烤漆,更加耐磨耐脏。

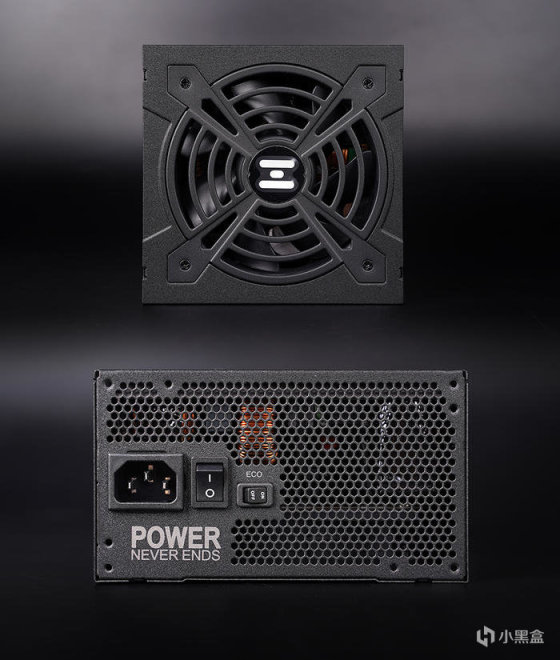

标配 120mm FDA 动态液压轴承风扇,最大转速 1500RPM,保证散热的同时,也可以给到较好的静音体验,满载的情况下噪音低于 30dB ,另支持 ECO 智能风扇启停技术,通过尾部 EC 开关开启,当负载低于 30% 可实现风扇停转,实现零噪音。

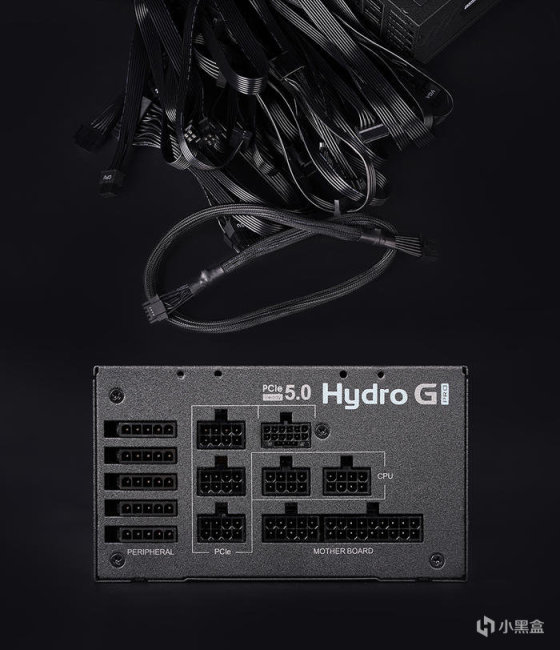

模组线材除 12VHPWR 16PIN TO 16PIN 为黑色包网样式、其余均为黑色全扁平化样式,模组接口方面,位置上带有区域划分及文字标注,除了给到一个 12VHPWR PCIe 5.0 接口,另还给到 3 个常规的 PCIe 8Pin 接口,满足常规显卡的使用需求,其它 2 个 CPU 8PIN 供电接口,5 个 PERIPHERAL 接口,24PIN 则为合二为一的两组。

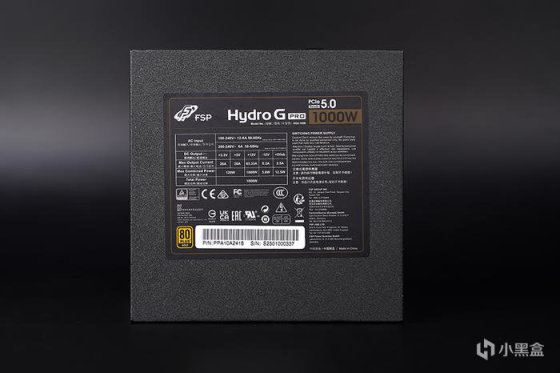

规格贴标,+5V 和 +3.3V 输出电流 20A,合计输出 120W,+12V 输出电流 83.33A,提供最大 1000W 的功率等,采用全日系电容用料,基于主动式 PFC +半桥 LLC 谐振 + 同步整流 + DC-DC 方案打造,具备 80PLUS 金牌认证等。

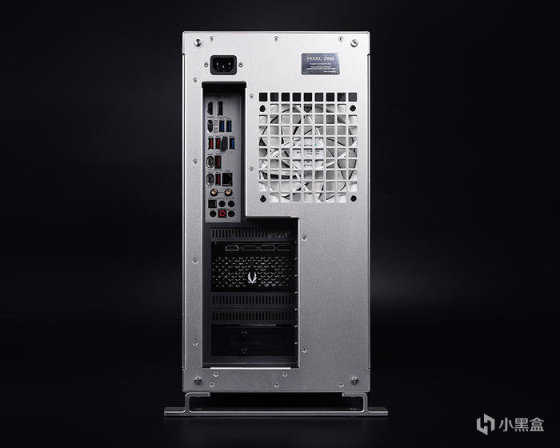

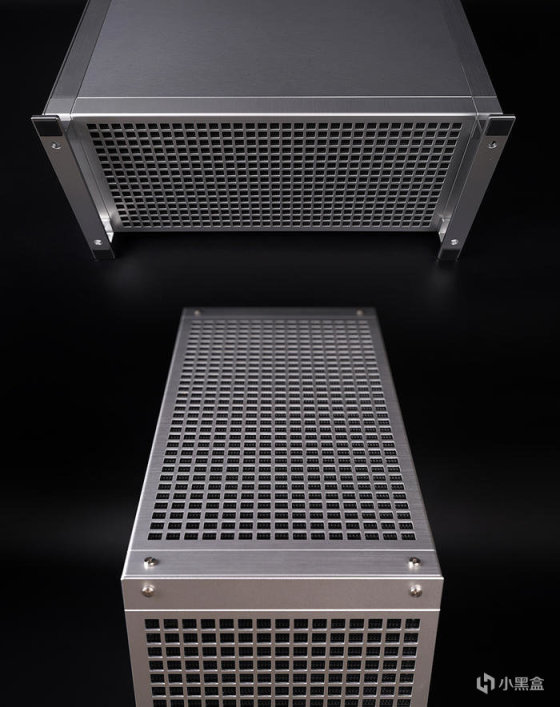

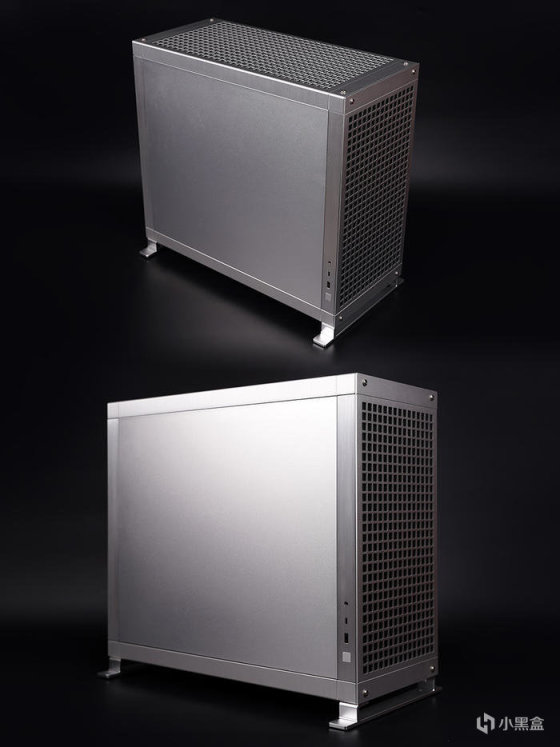

最后再说说 ABEE PIXEL ONE 机箱,标配为不透侧板(另有玻璃侧板可选),采用全铝合金材质打造,侧板 3mm 厚度,其余面板 2mm 厚度,内部骨架则为 1.2~1.5mm,整体还是比较的扎实的,尺寸中规中矩,不算太大,整体约为 48 升左右。

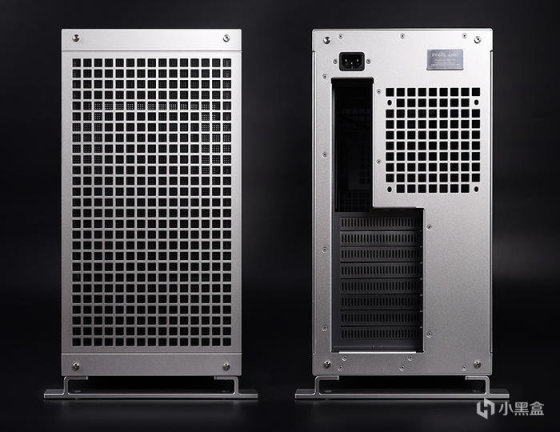

外观采用日式简约与工业风设计,机身方方的造型,整体没有过多的元素设计,只有直白的大面积方形散热开孔,后将其巧妙的引用像素化的玩法,搭配 DLC “ 像素点 ” 套件,可自定义面板的像素画面。

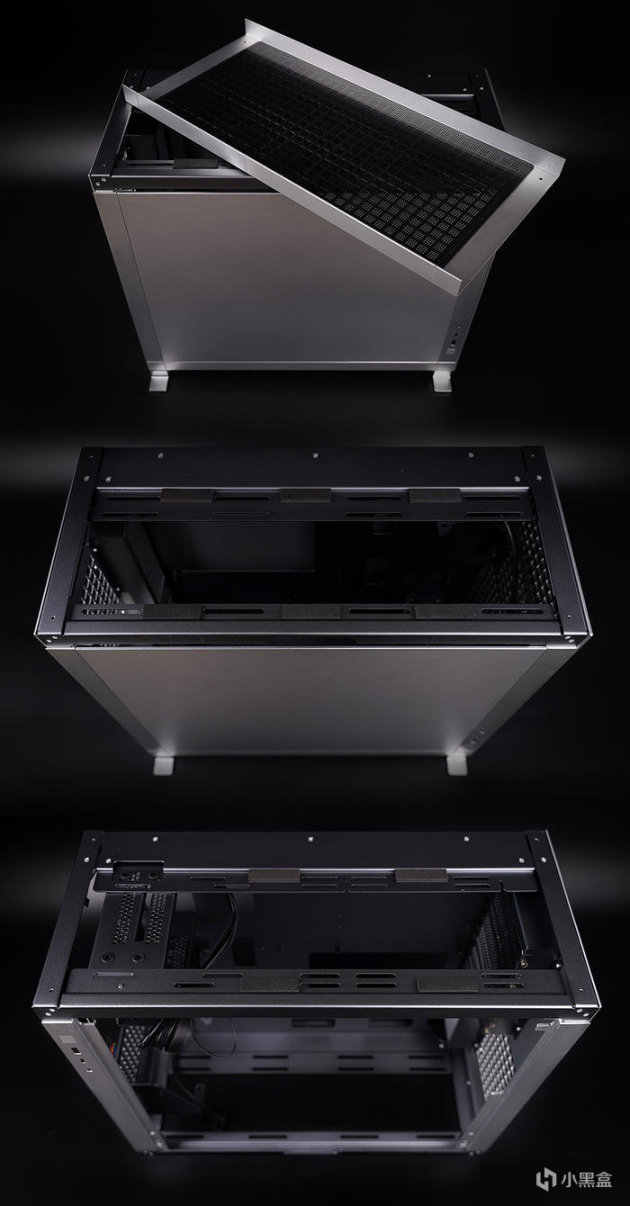

创新性的采用多面互换式结构设计,前后上下均支持安装脚垫,且除尾部 I/O 接口面板,其余均为相同的像素开孔样式,对应也就可以实现不同的摆放方式及安装结构。

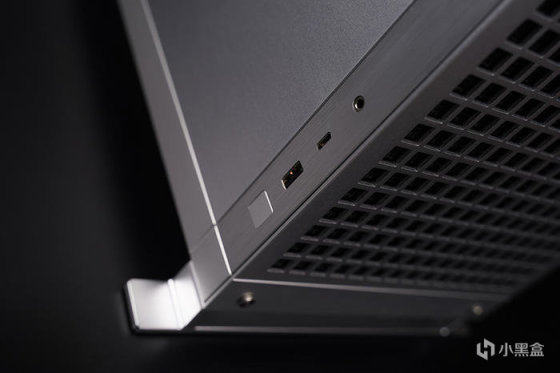

侧边框放置 I/O 接口,给到有一个方形开机按键、一个 USB 3.2 GEN1 Type-A 接口、一个 USB 3.2 Gen2 10GB Type-C 接口、一个音频输出输入复合接口。
侧板的开启,需拧下顶部四颗螺丝,取下顶盖,后才可以取下侧板,除尾部 I/O 接口部分,其余面板均支持拆卸,顶部支持 120/140mm×3 风扇,对应 360/280/240 冷排规格,底部支持 120mm×3,140mm×2 风扇,同样对应的 360/280/240 冷排规格,尾部 120mm 风扇排风。

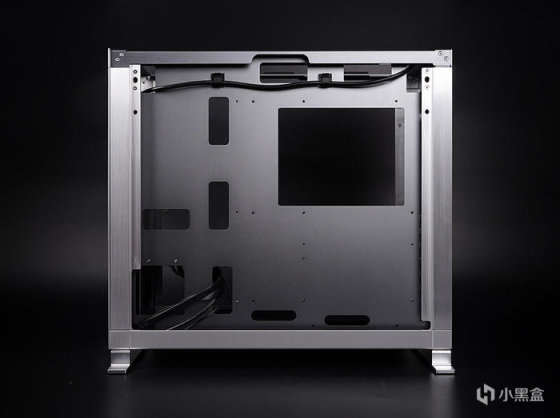

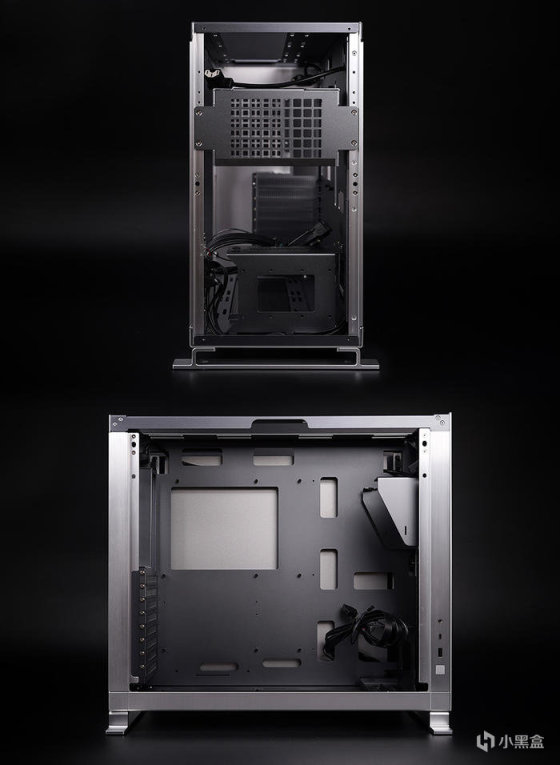

内部金属本色,与其外观风格相符,很工业风.... 前置电源安装结构设计( 支架支持不同位置的调整 ),支持电源长度大于 200mm,下硬盘支架,支持安装两块 3.5 寸 HDD 及一块 2.5 寸 SSD,其它方面 CPU 散热器限高 180mm,显卡最长 420mm( 长电源安装,则为 349mm )。
PIXEL ONE 不一样的结构设计,外搭不错硬件散热扩展规格,看着都挺好的,就是背部的走线空间真心是非常的小,真的等同于没有!为此连扎带挂钩什么都没有,但也不是不可以,只能是那种较细的镀银线。
部分测试:

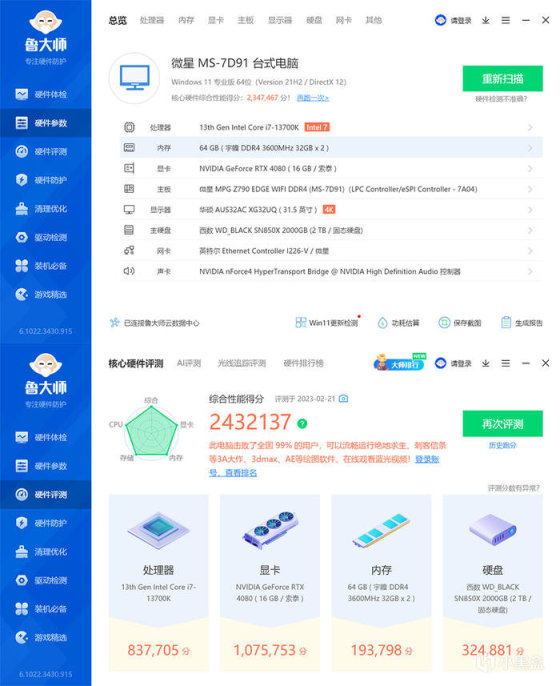

最后测试部分,室内温度 20 度左右,平台仅内存开启 XMP, 其余均为默认,WIN11 的系统,实际测试结果或多或少会有些许出入,仅供参考!首先看看鲁大师,具体的配置信息,给到的综合性能得分为 2432137。

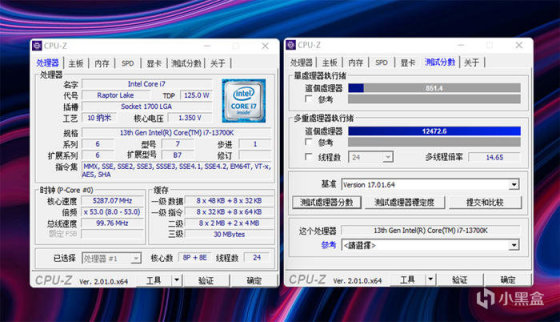

CPU-Z 跑分。

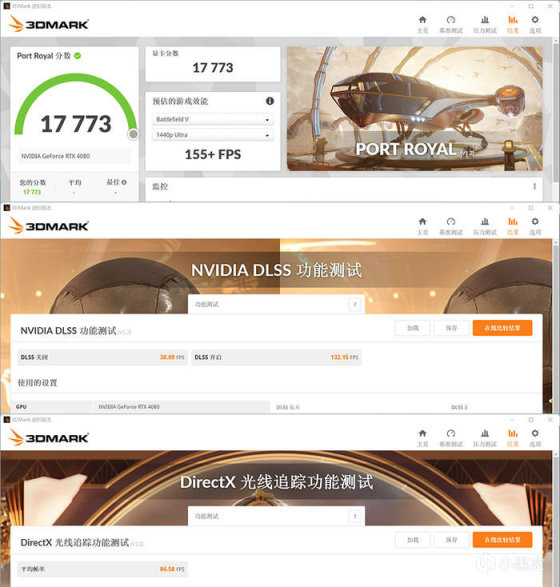

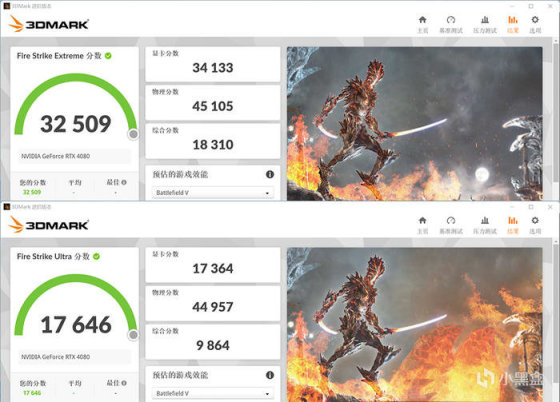

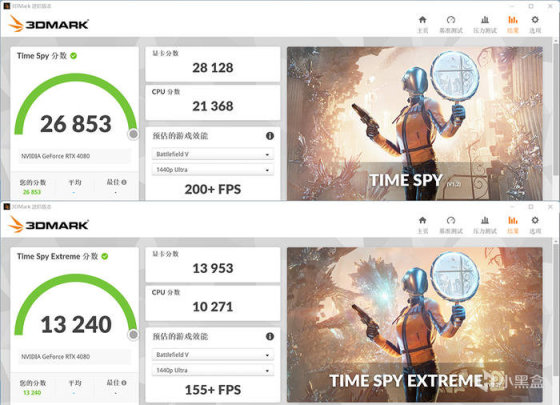

跑 3DMARK 测试,具体表现如图。

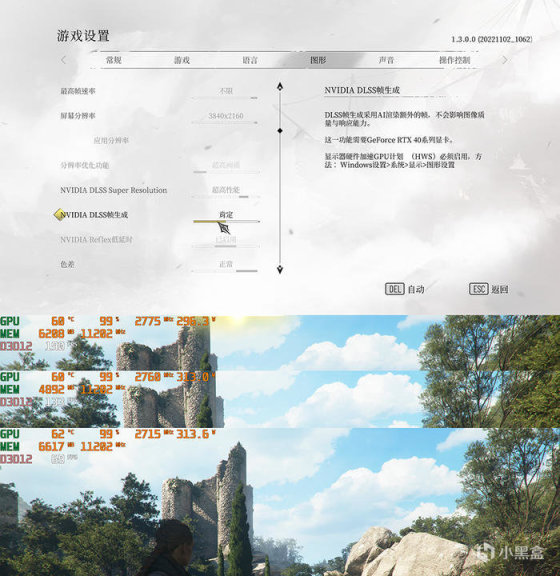

A Plague Tale: Requiem (瘟疫传说:安魂曲),画质均拉到最高选项,4K分辨率,统一的场景下,开启 DLSS 3 帧生成 190FPS,常规 DLSS 133FPS ,无 DLSS 69FPS。

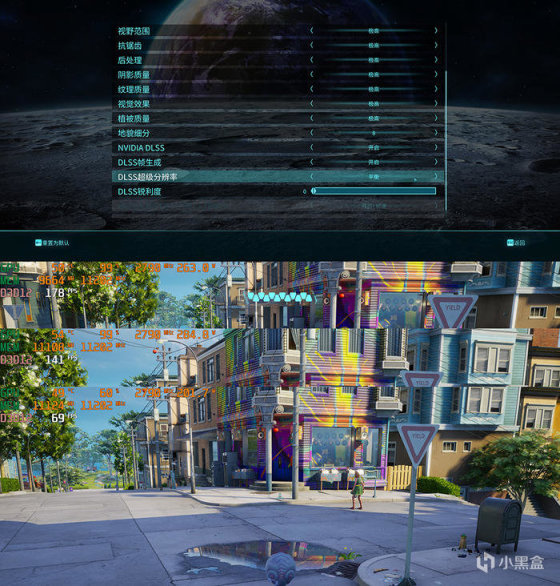

Destroy all Humans 2,,画质均拉到最高选项,4K分辨率,统一的场景下,开启 DLSS 3 帧生成 178FPS,常规 DLSS 141FPS ,无 DLSS 69FPS。

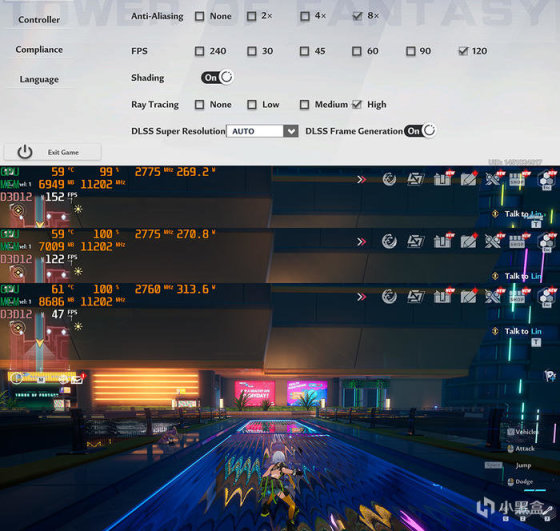

Tower of Fantasy,,画质均拉到最高选项,4K分辨率,统一的场景下,开启 DLSS 3 帧生成 152FPS,常规 DLSS 122FPS ,无 DLSS 47FPS。

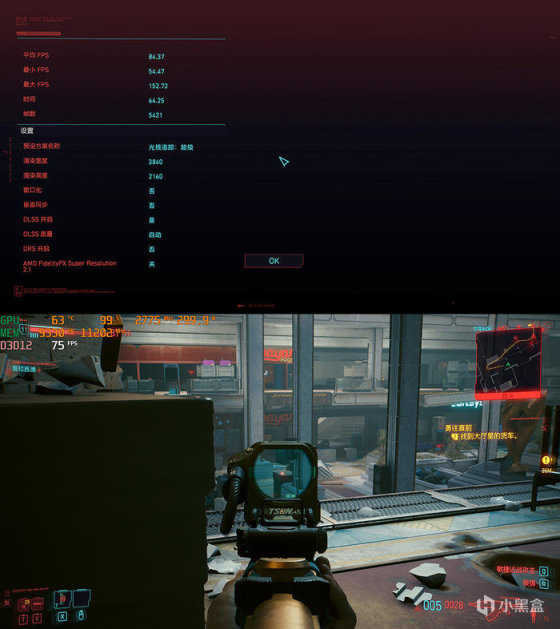

赛博朋克 2077,4K 分辨率,BENCH 测试,超级光追,自动 DLSS ,平均 84.37 FPS ,实际游戏基本符合测试结果。

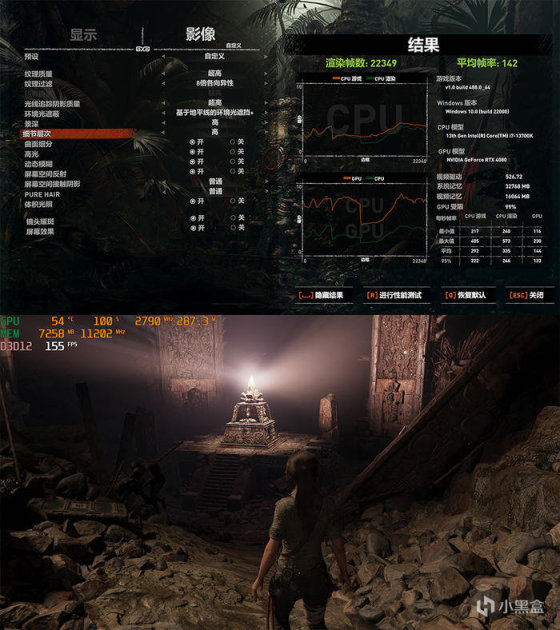

古墓丽影:暗影,4K 分辨率,自动 DLSS,最高画质,超高光追,平均帧数为 142FPS。

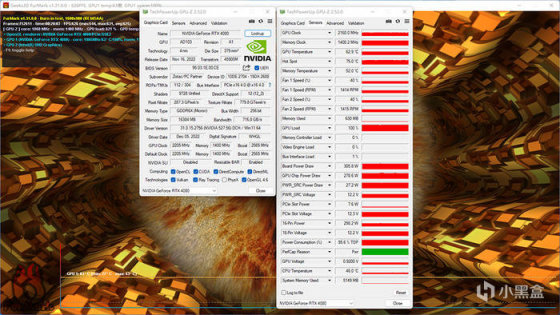

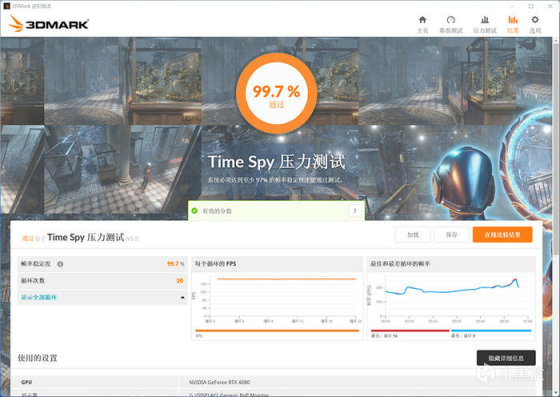

显卡 TIME SPY 压力测试 99.7% 通过,FURMARK 满载测试,过程 20 分钟左右,索泰 RTX 4080 AMP EXTREME AIRO 月白,GPU 频率 2200MHz 上下,显存维持 1400MHz ,核心温度 62.9°C(结温 75°C),显示功耗 310W 左右。

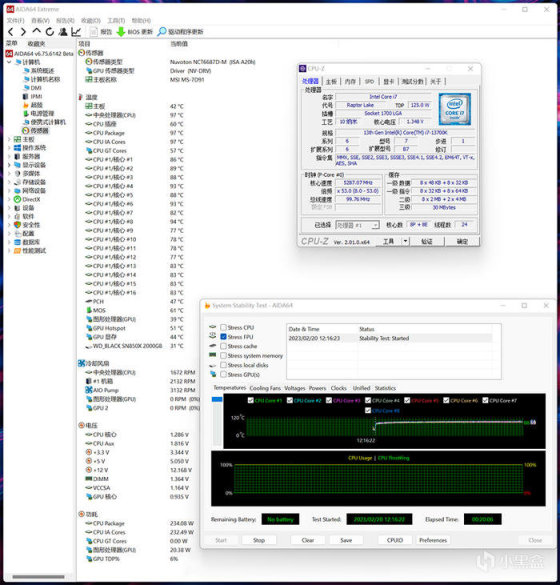

CPU 满载温度表现,AIDA64 单烤 FPU 压力测试,13700K 真男人,20 分钟左右,P-CORE 温度最大值 94°C,E-CORE 温度最大值 83°C,CPU 显示功耗 235W 左右。

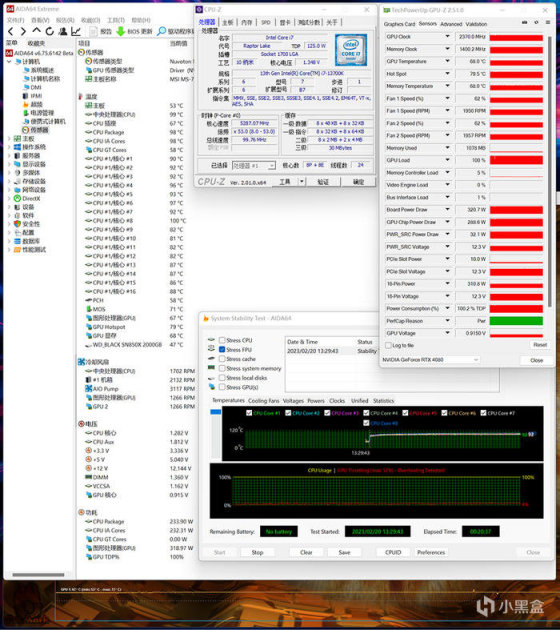

双烤测试,同样也是 20 分钟左右,CPU P-CORE 温度最大值 100°C,E-CORE 温度最大值 88°C,显示功耗 235W 左右,显卡核心温度 68°C(结温 79.5°C),功耗 320W 左右。那么以上就是这台 abee PIXEL ONE 机箱装机秀的全部内容了,如上仅供参考,所述仅代表个人观点,谢谢您的浏览,欢迎大家留言交流!
