低价hitbox开源方案

Tips：

需要一定的焊接能力，或者乐意尝试（我零基础姑且是焊上了）

双轴座热插拔设计，兼容佳达隆和凯华的矮轴

只能给PC用，没有屏幕没有灯

用了嘉立创每月两次10x10mm免费打板，所以尺寸很小，且TypeC接口在左侧下方

矮轴还挺贵的，所以换别的轴体可能价格飞涨

布局是按照我的习惯来的，所以不一定适应

不防水，我的手汗挺大的，目前没问题

不防砸，红温状况下砸hitbox可能会把矮轴给砸出来

丝印是光神话的帕露蒂娜，可爱

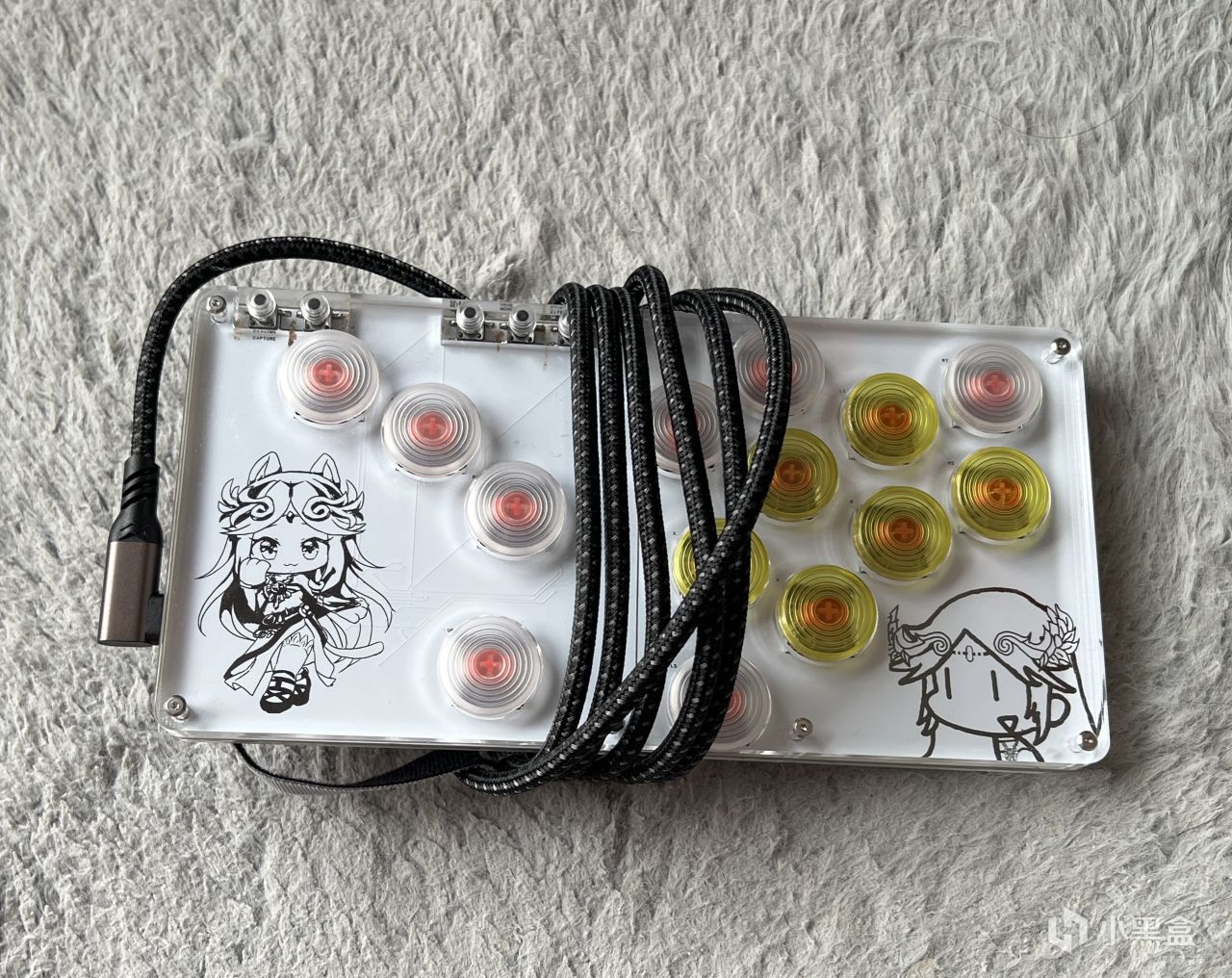

成品图：

键帽买错了，建议全都用白色磨砂材质

黄色战损是焊呲了

总成本约：110元（不含焊接工具和螺丝刀）

具体材料如下，除了pcb全部在淘宝下的单，后文会写材料采购指南

嘉立创白嫖pcb：0

亚克力框体：12左右

佳达隆矮红轴20个：29.4

24mm直径hitbox键帽14个：22.58

佳达隆轴座和凯华轴座各20个：19.5

TypeC版本树莓派Pico：10.8

6*6*12H贴片开关15个：2.09

1mm间距12pin下接翻盖fpc连接座：1.4

1mm间距12pin同向fpc软排线：3.76

M2x12对锁螺丝10对：1.79

贴片开关按键帽：3.86

成本主要在键帽和矮轴上，如果家里有多余的，可以大大减少成本

开源文件：

PCB制板文件和亚克力框体文件 百度云盘链接-提取码udri

两个Gerber文件是去嘉立创下单PCB用的，不用解压，具体使用方法建议在b站搜索 嘉立创白嫖PCB，大部分参数默认就可以了

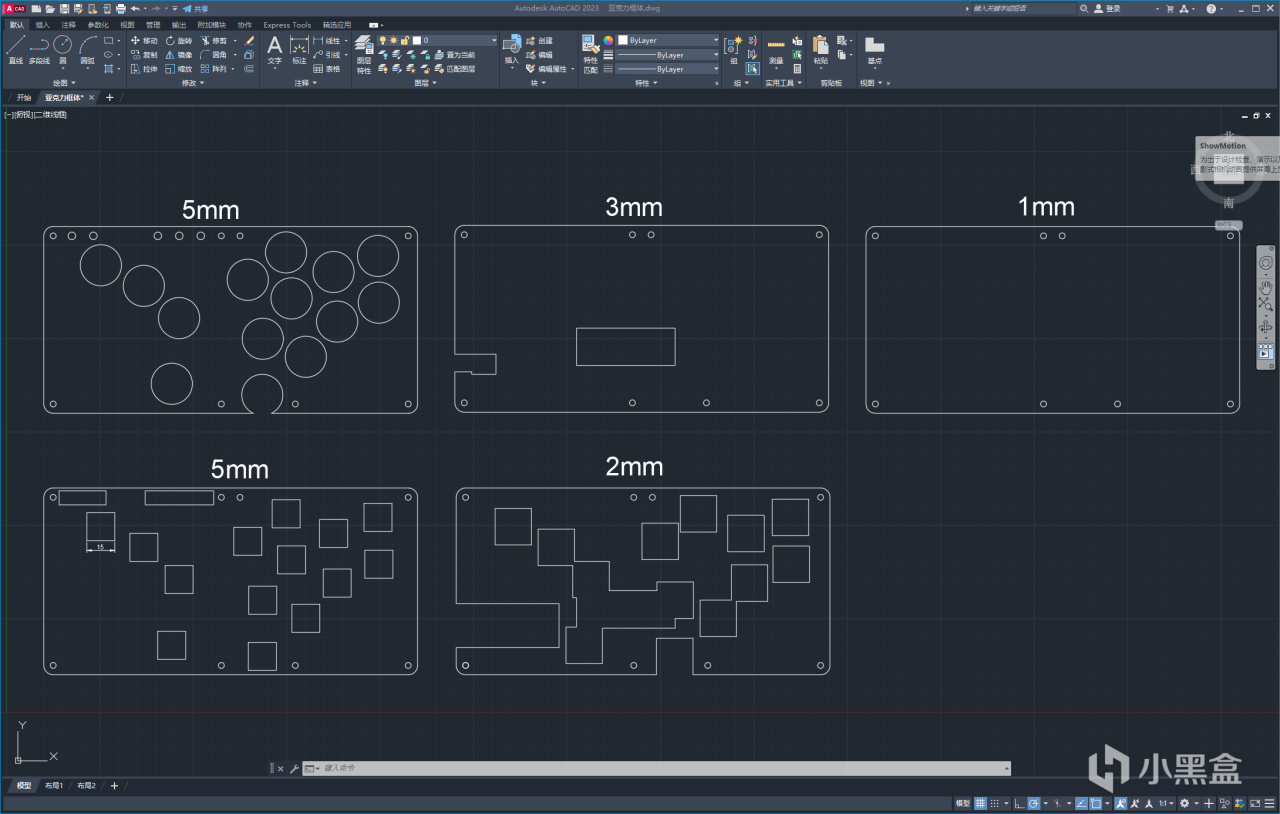

dwg文件是CAD图，去淘宝搜亚克力定制，然后找家顺眼的联系客服，把这个dwg文件发过去就行了。文件里写了要用的亚克力厚度，只需要告诉商家药透明的亚克力就行（不要透明的也行）。商家大概还会告诉你亚克力的实际厚度有误差，不用在意

整体安装从最下层到顶层分别是：1mm亚克力，3mm亚克力，2mm亚克力，PCB，5mm方开口亚克力，5mm圆开口亚克力

材料采购指南，以及一些可能会踩到的坑：

轴体自选，注意需要是凯华或者佳达隆的矮轴，轴心是十字

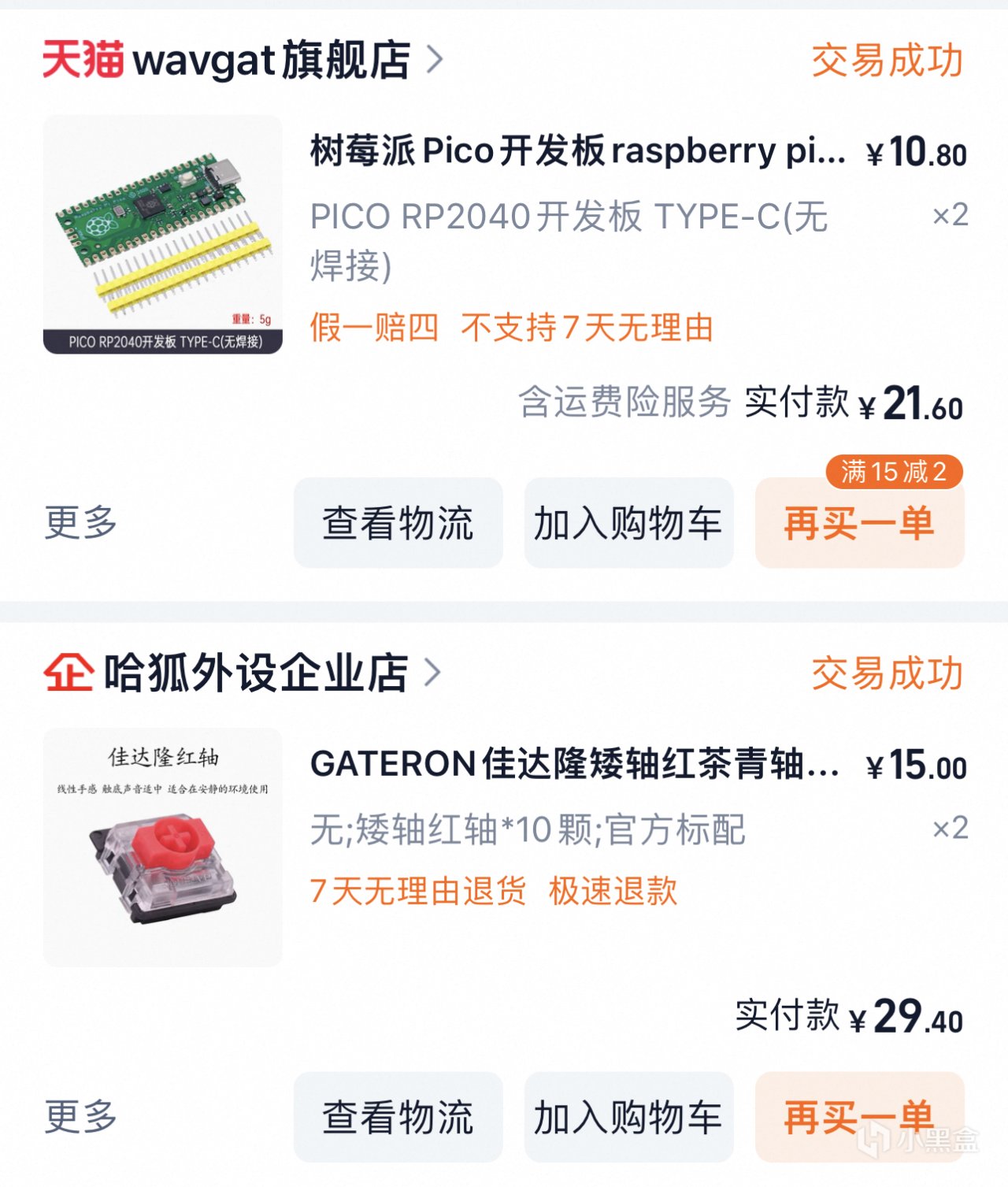

树莓派Pico要无焊接TypeC的

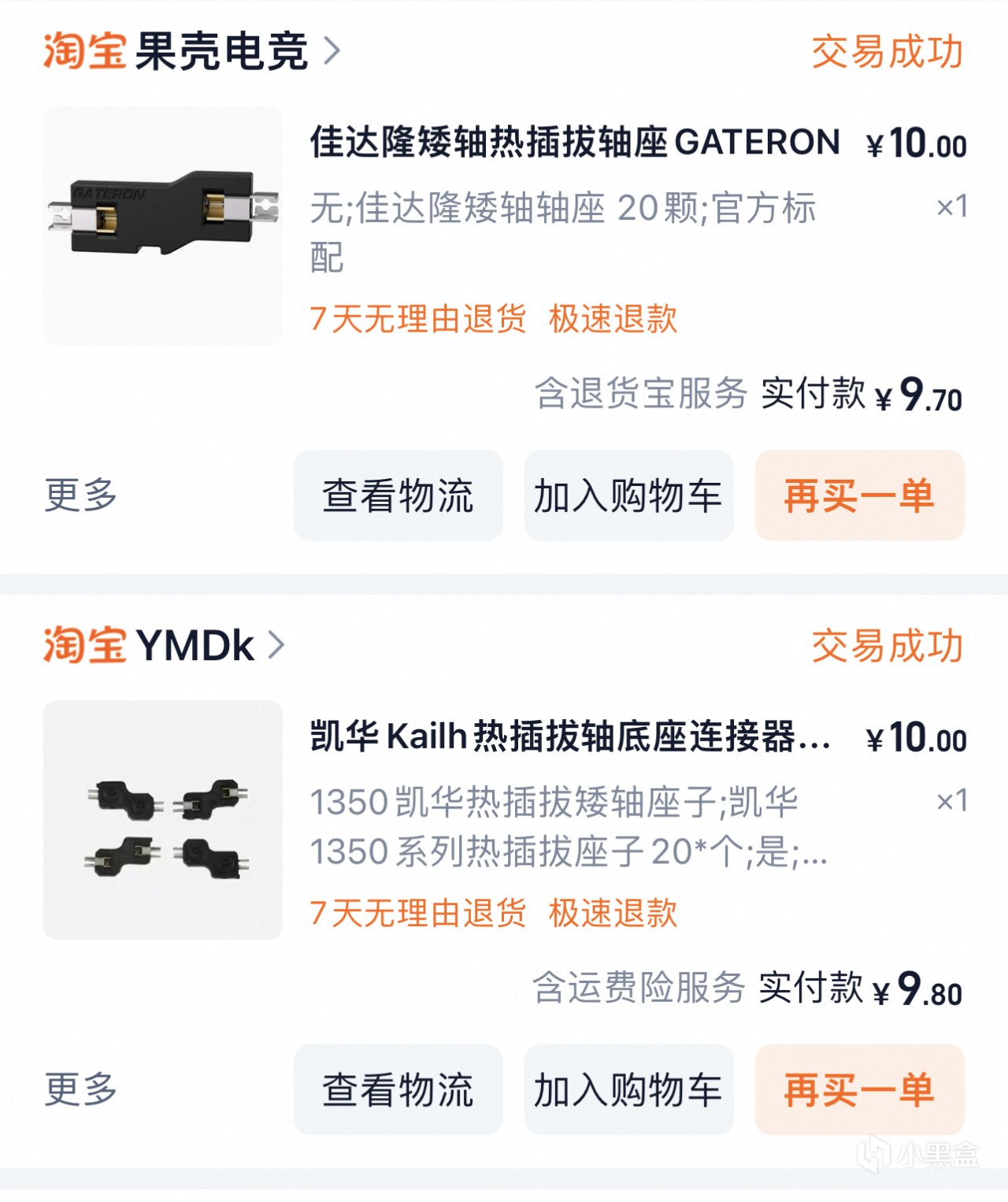

轴座样子如图，注意要买矮轴用的

如果不打算用其他轴体，可以只买对应品牌的轴座，可以再省10块钱

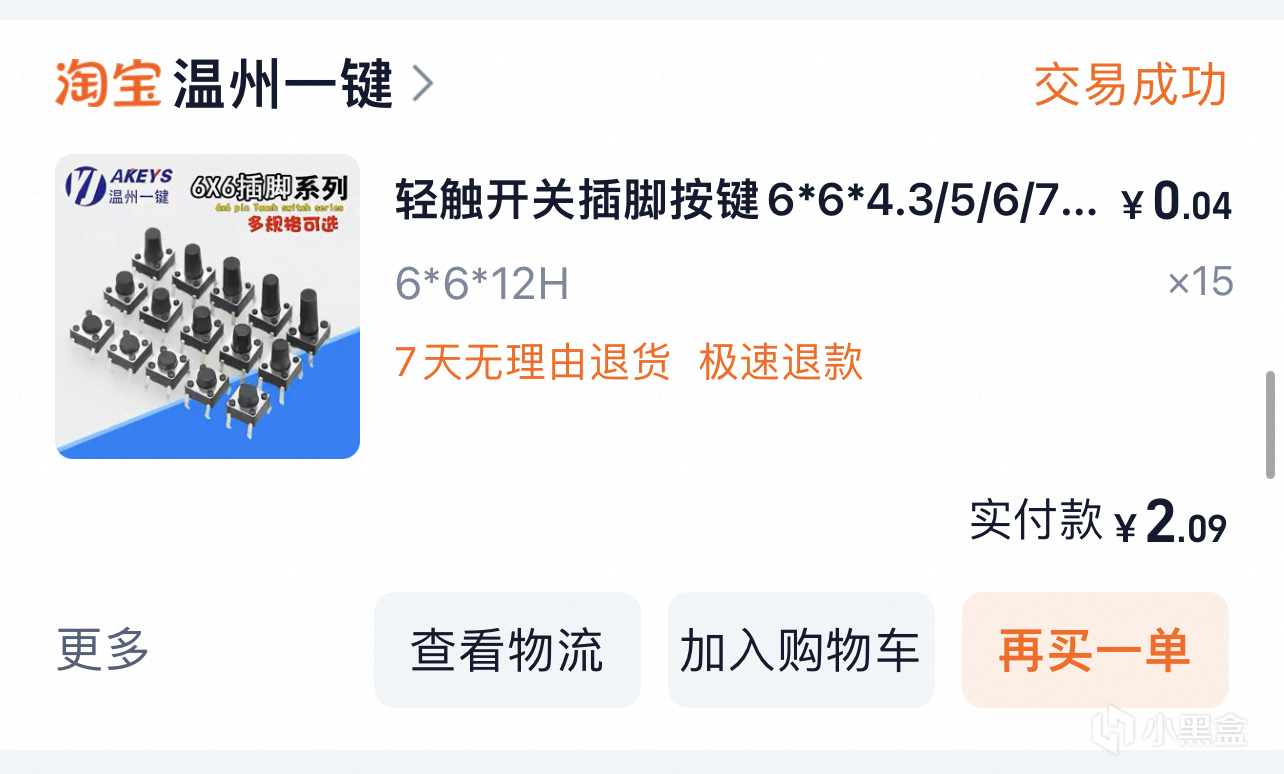

贴片开关样式如图，高度至少12mm，可以更高不能更矮

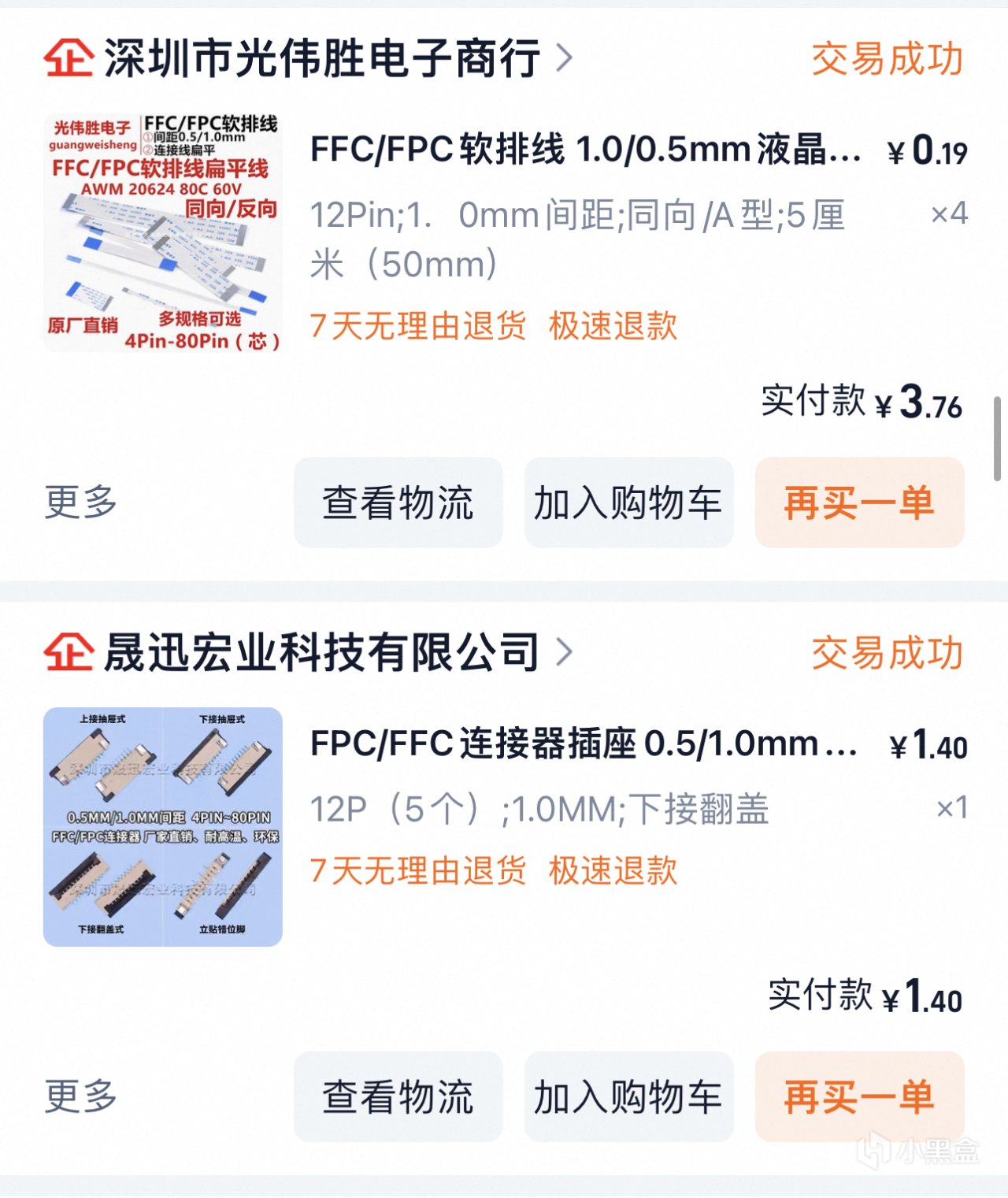

FPC座和FPC排线样式如图，注意：

FPC排线 要12Pin，1mm间距，同向，5厘米长，长度尽量短，不能太长

FPC座 要12Pin，1mm间距，下接翻盖，不要买成下接抽屉、立贴之类的

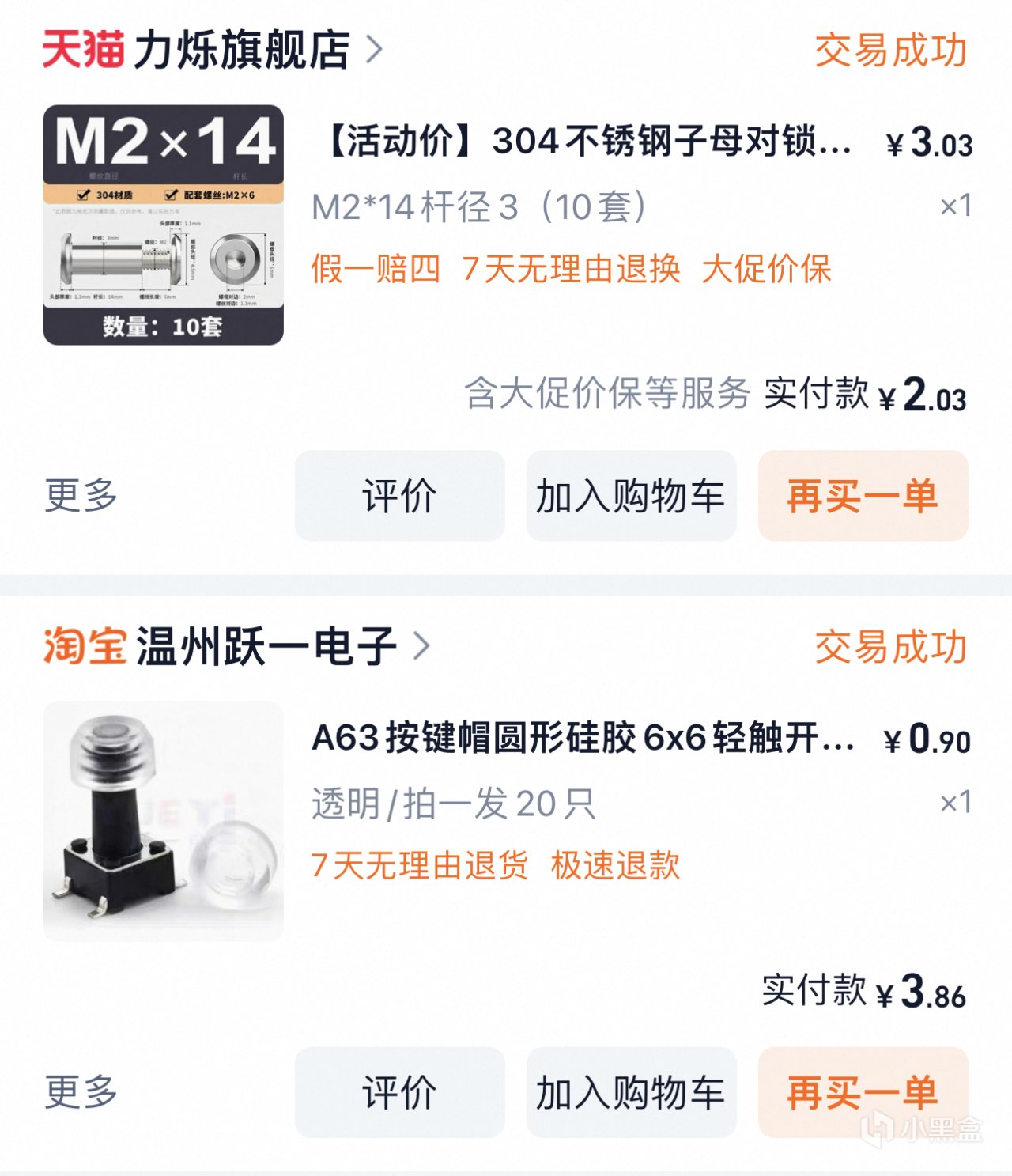

对锁螺丝M2*14刚刚好，再长了可能锁不紧，问问客服要用什么口径的螺丝刀，具体我不太清楚

贴片开关按键帽如图，不买也行，但会有点咯手

Hitbox键帽选择24#规格的，实际尺寸直径21mm，淘宝闲鱼买都可以，应该问题不大

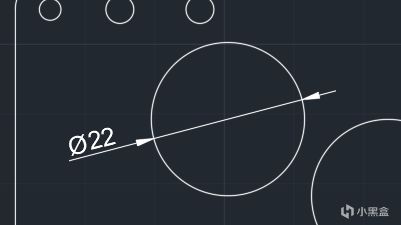

亚克力上开孔直径22mm，现在市面上给hitbox做的键帽大都可以

推荐用磨砂表面，没有商家图

然后是一些避坑指南

• 焊接强烈建议先焊fpc座，再焊芯片和轴座，因为对焊接新手来说这玩意儿真的好难焊

  轴座还好说，还能拆下来；芯片没有热风枪之类的焊上去就拆不下来了，PCB板有5对，所以有5次机会

• 贴片开关引脚买来是竖着的，所以需要先掰弯，然后再剪掉一部分，用水口钳或者指甲刀剪刀都可以。用纸巾包着操作，避免崩飞的引脚残骸乱飞

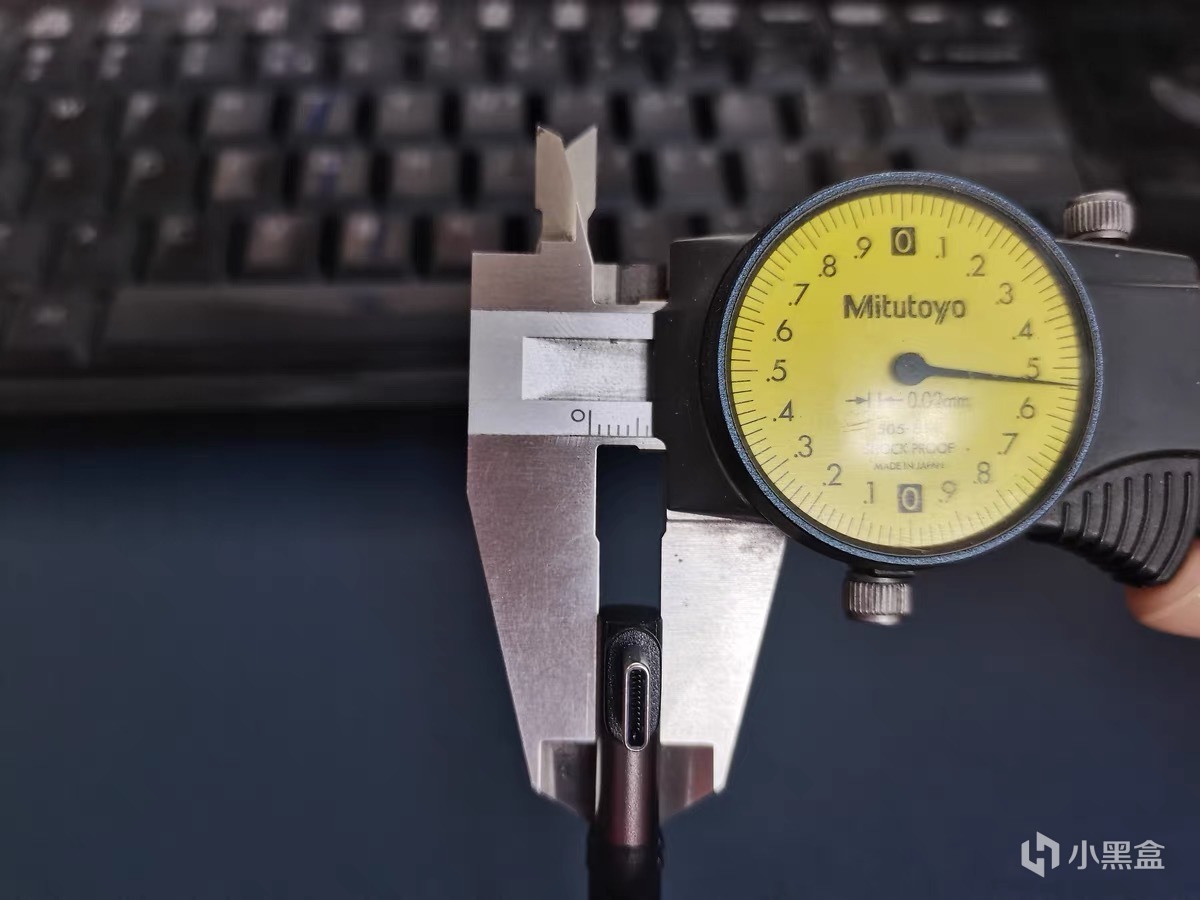

• TypeC数据线建议买L形的，注意买扁头的，不然可能会太厚了导致hitbox翘起来，下图是商家发给我的参考

• 怎么烧录固件建议参考b站超频A大佬的Hitbox方案，流程完全一样

• 因为尺寸很小，所以刷键有可能会打滑，可以在淘宝买些防滑贴贴在背面

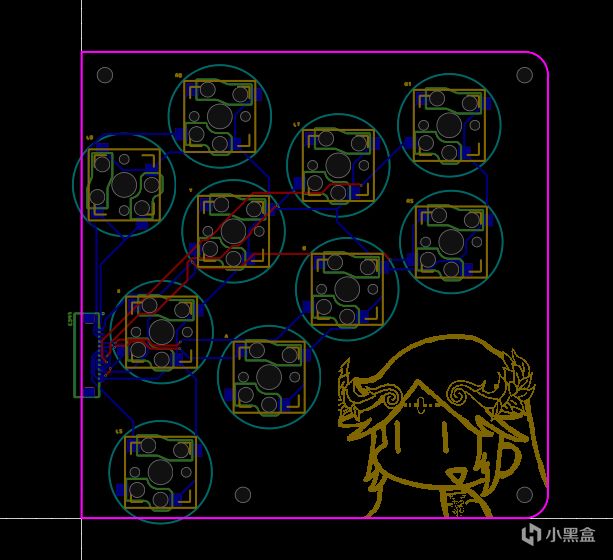

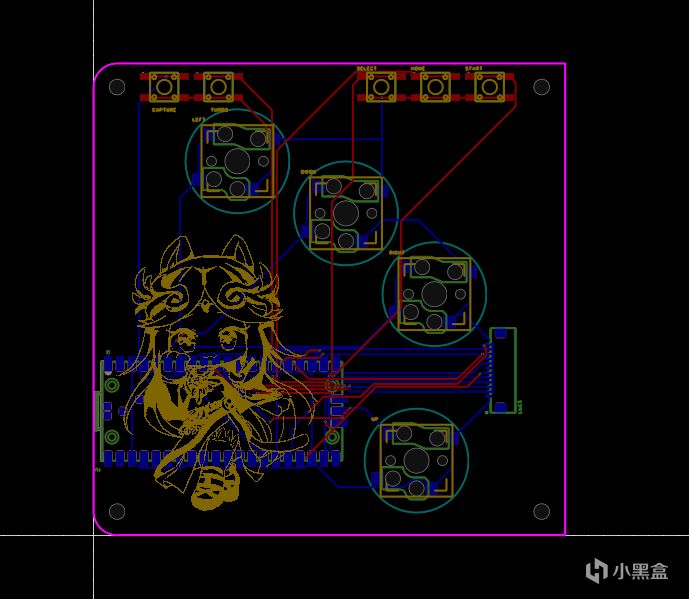

工程文件图：

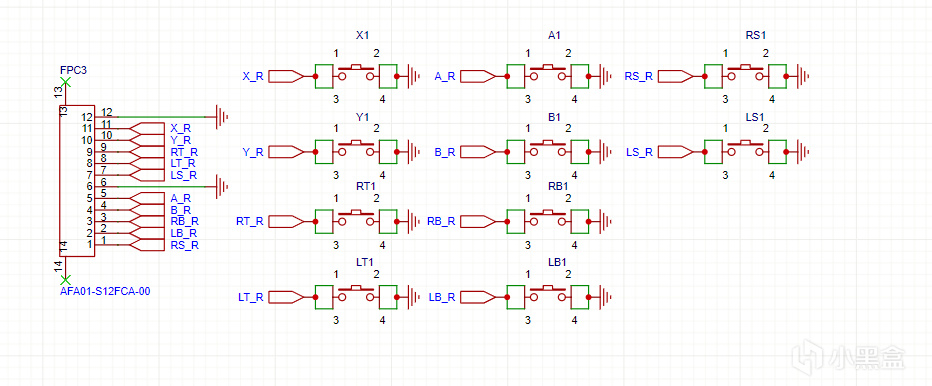

尺寸参考

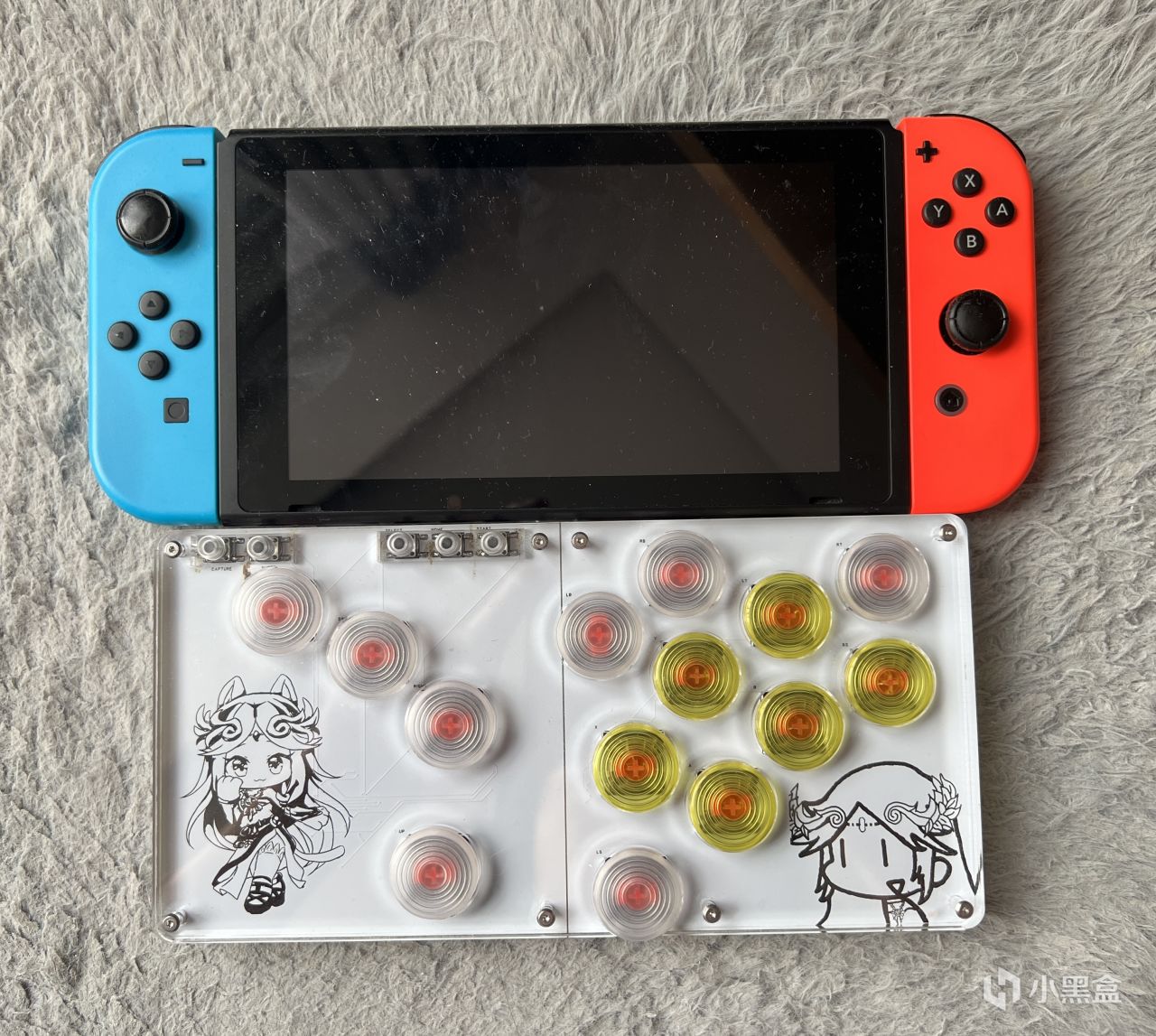

整体大小与NS续航版相当，可以塞进ns收纳包里

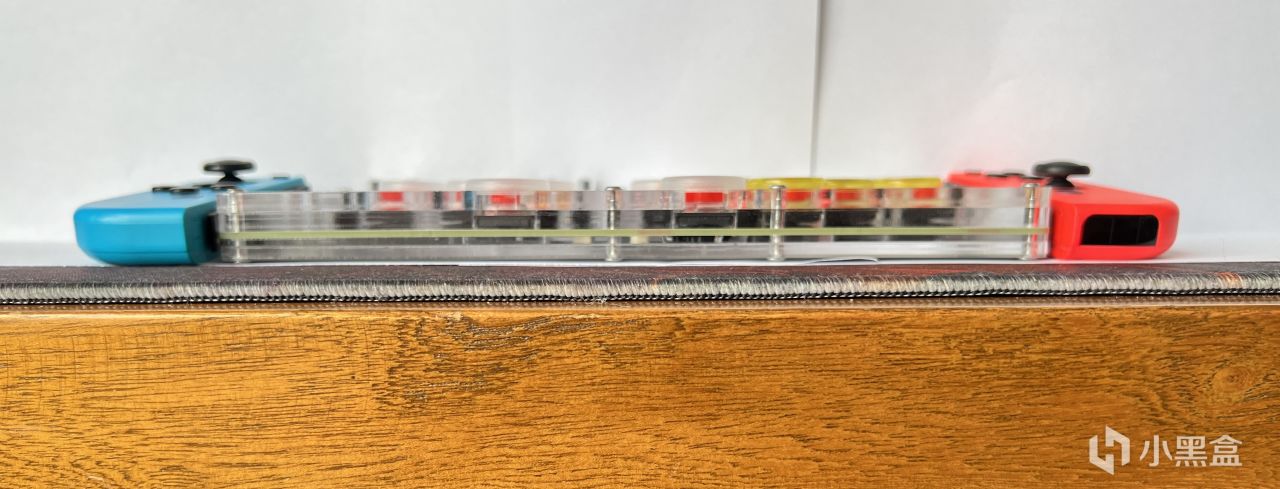

厚度也与NS续航版相当，按键按下后正好与亚克力框体顶层持平，可以刷360720，如果自己动手改一下轴体的话，手感会进一步提升

TypeC接口在左下角，所以强烈建议用L头接口的数据线，长度也尽量买长点

感想

思路来源b站UP Mingke明可 的32元自制PCB

然后又在b站和立创开源平台参考了很多设计

最后做出了这个低价热插拔方案的hitbox，感谢所有大佬的开源方案

从开始有想法到全部制作完成大概用了22天

无论是pcb设计CAD设计还是焊接都是零基础

PCB是在在B站看立创EDA教学视频学的，CAD是一边画一边问ChatGPT完成的

现在还有挺多遗憾：没有正面的TypeC接口，不能给ps5用，没地方放屏幕，按键布局还有些地方要改，没有真正意义上的给矮轴的定位板。总体还是尺寸限制了设计，所以之后打算用捷配免费打板再做个

大伙有什么问题可以评论区或者私信问我，研究怎么做Hitbox可比打街霸有意思多了
