大家好，我是飘雷。
不知道大家在双11期间的购物战绩如何啊？我自己是趁着这个大促的机会入手了不少好东西。之前在硕一机箱的装机晒单中，提到了铭瑄MS-终结者 Z790M D5 ICE这块主板，就有网友私信表示对其比较感兴趣。
说起来，铭瑄MS-终结者 Z790M D5 ICE的售价相当亲民，实际到手之后发现这块板子用料挺扎实，纯白风格搭配铭瑄的RGB灯控软件使用，特别适合海景房装机，另外5个M.2 SSD槽位的扩展方案在M-ATX主板中也非常少见，优点还是挺多的。那么本期索性就再来写一篇更详细的分享报告吧。
话不多说，Let's go！
开箱
铭瑄MS-终结者 Z790M D5 ICE的包装盒为白色打底，由于是M-ATX主板，所以包装盒的体积也不算大，做的还是比较精致的。

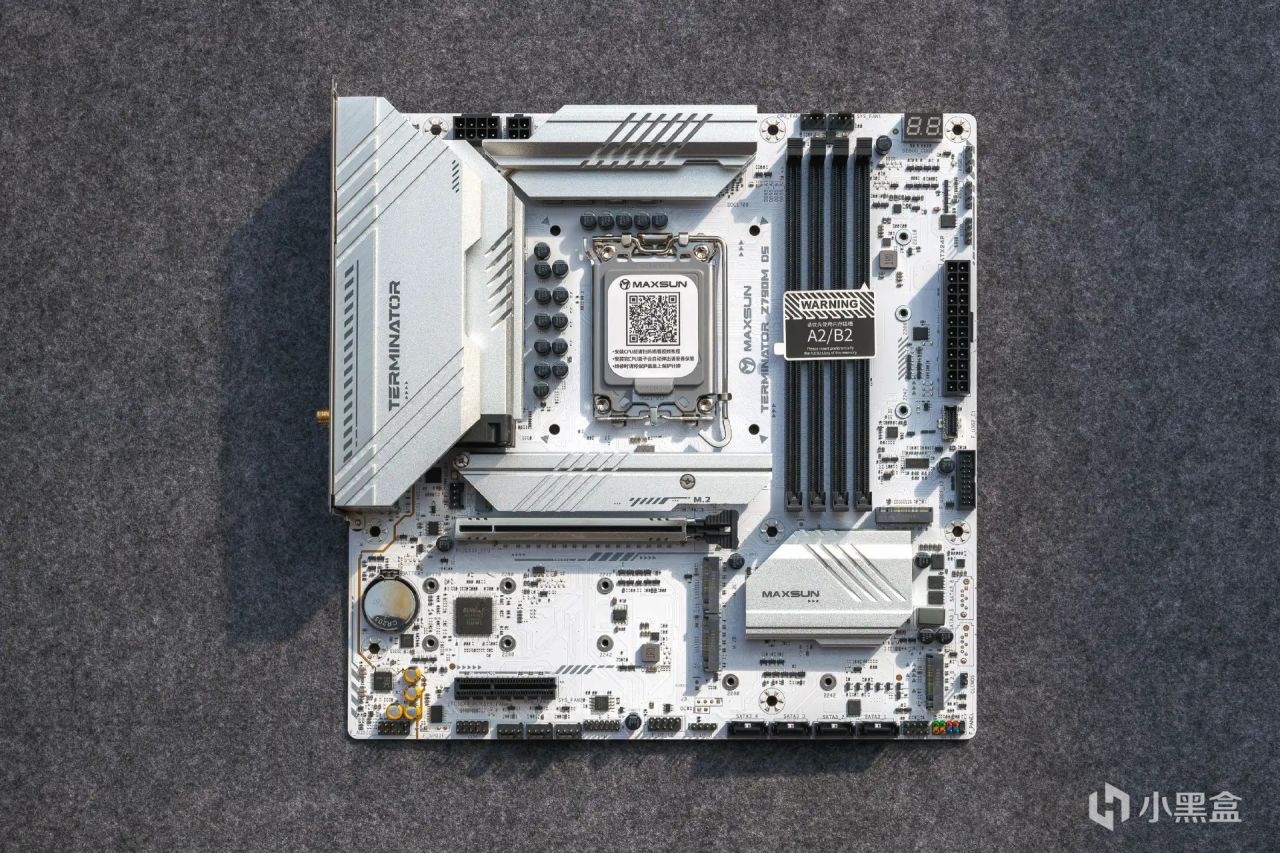

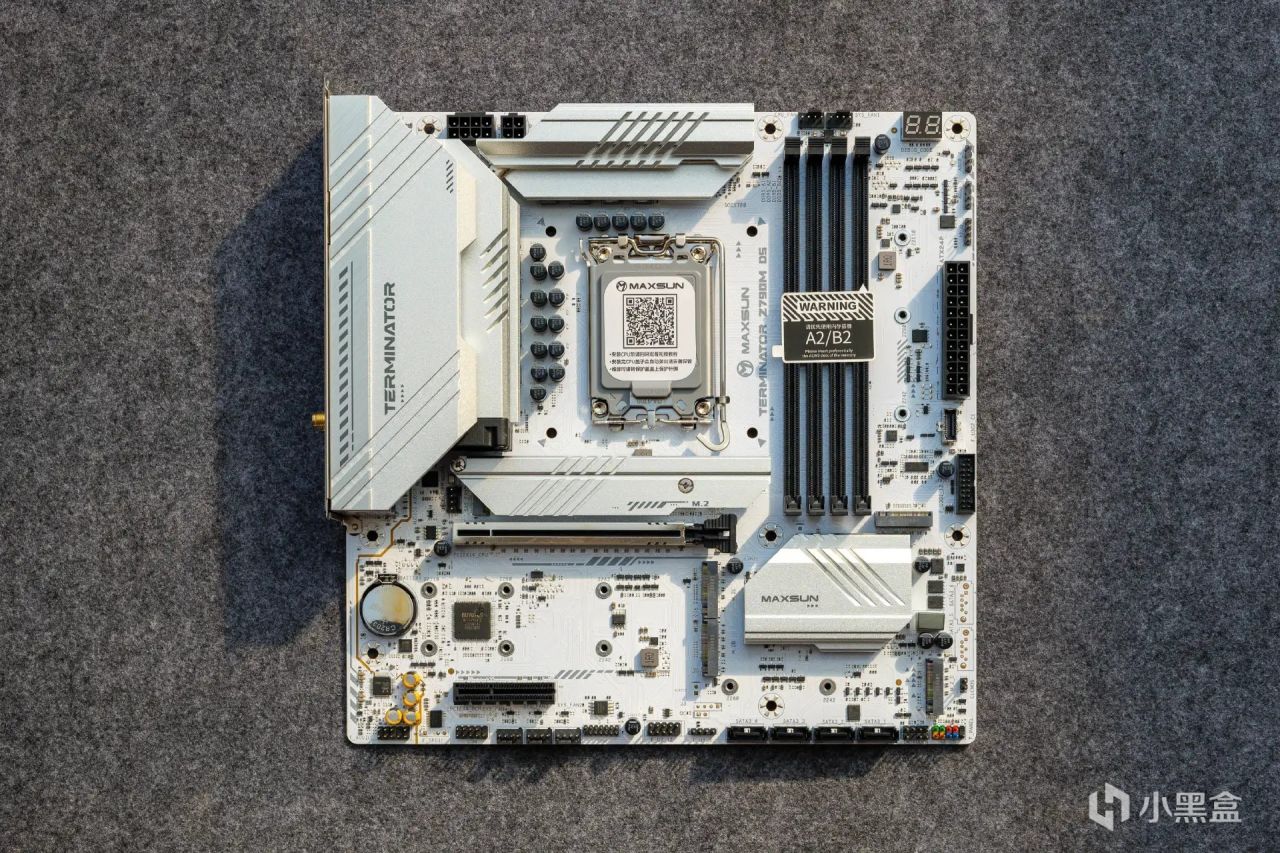

铭瑄MS-终结者 Z790M D5 ICE的PCB板为纯白色，整体覆盖有大面积的凛霜散热合金装甲，也是浅银色的金属色泽，整体看起来颜值相当不错，很适合用来搭配海景房机箱装机。

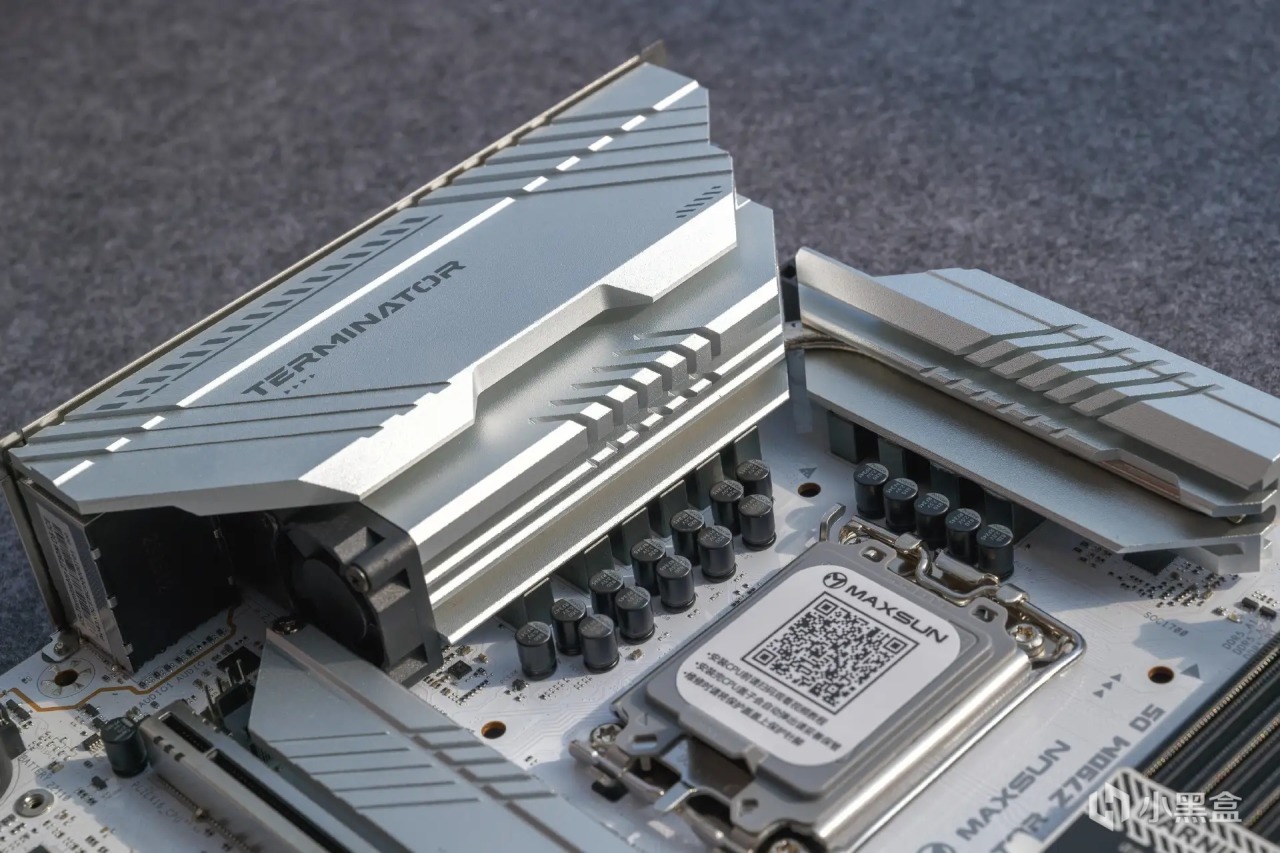

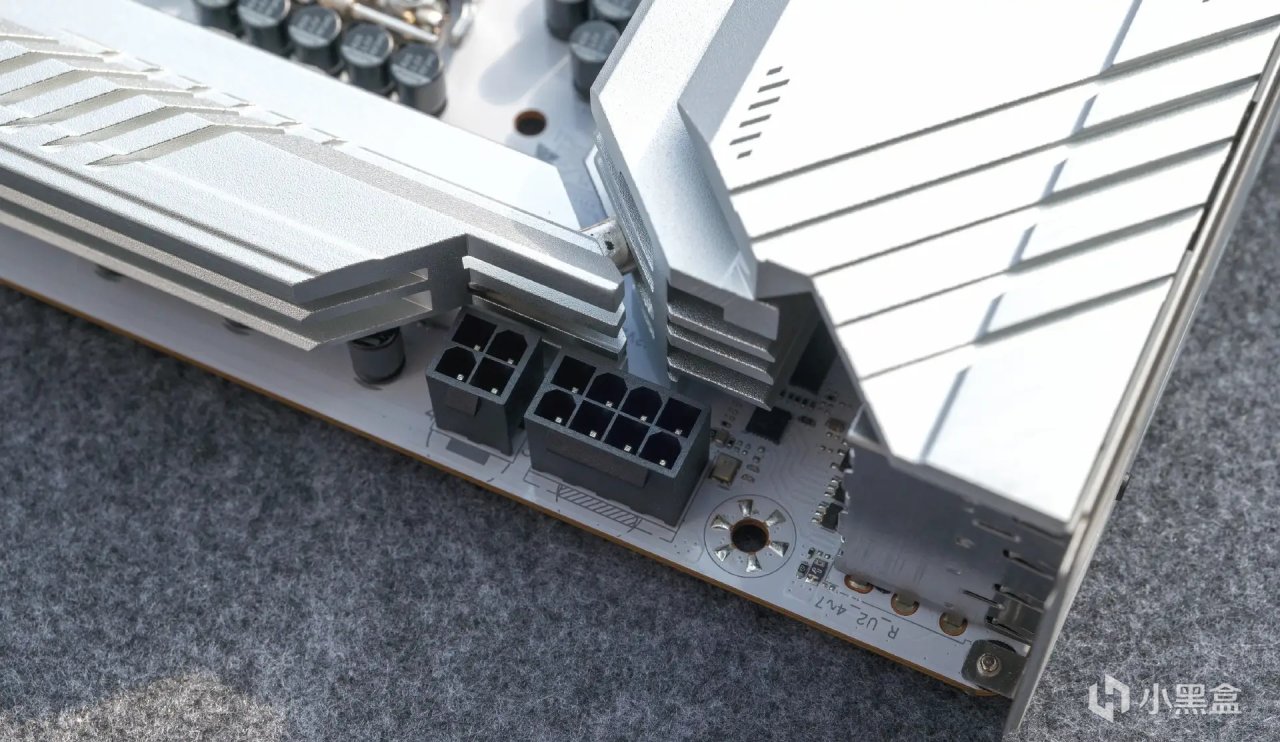

供电方面，这块主板的CPU供电接口为8+4pin规格，整体采用了8+1+1相供电设计，核心全部采用50A Dr.MOS供电模组，用来带i7 CPU毫无问题。在左上方的IO接口和供电元件区域，有颇为厚实的大面积的金属散热装甲，并且点缀了沟槽设计，一方面能增加一些散热面积，另一方面主要还是通过线条营造出视觉上的切割感，看起来不会单调。

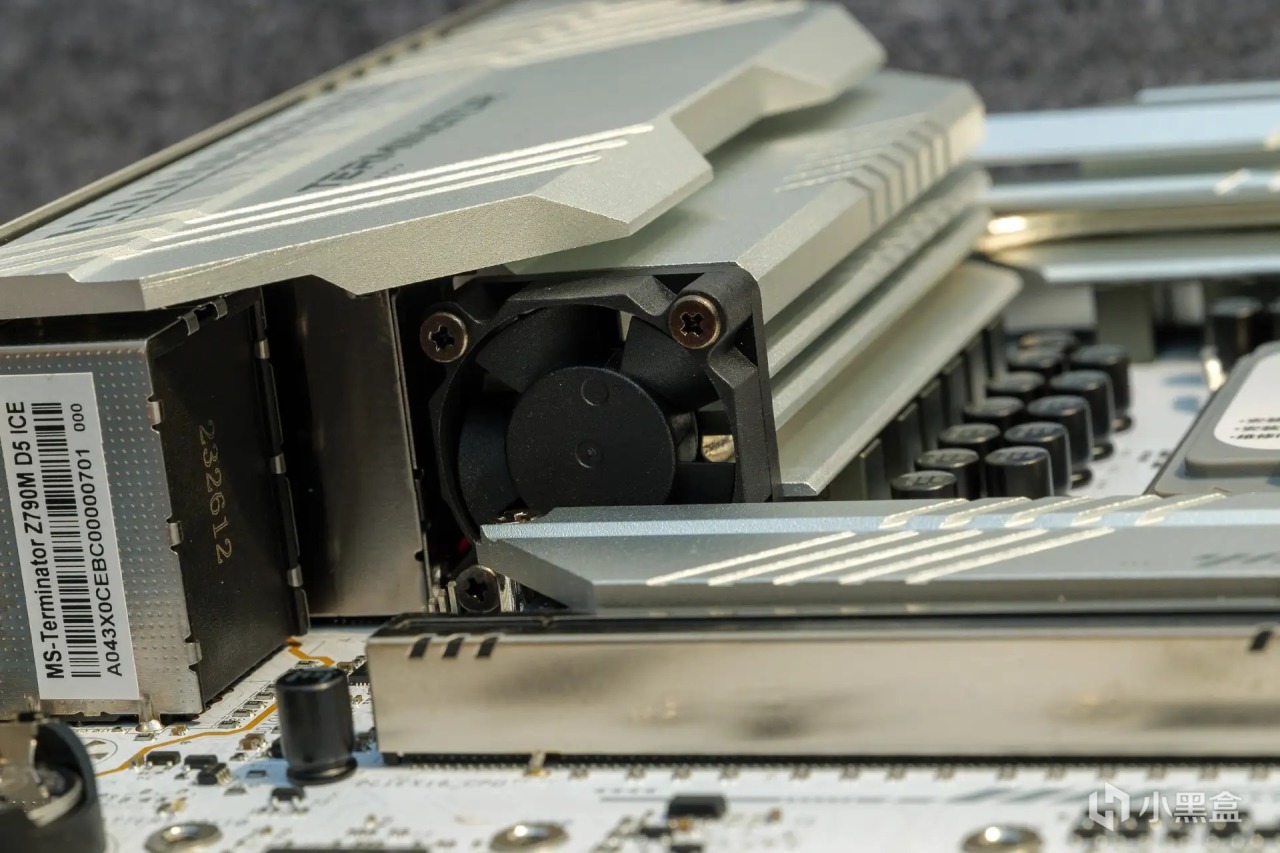

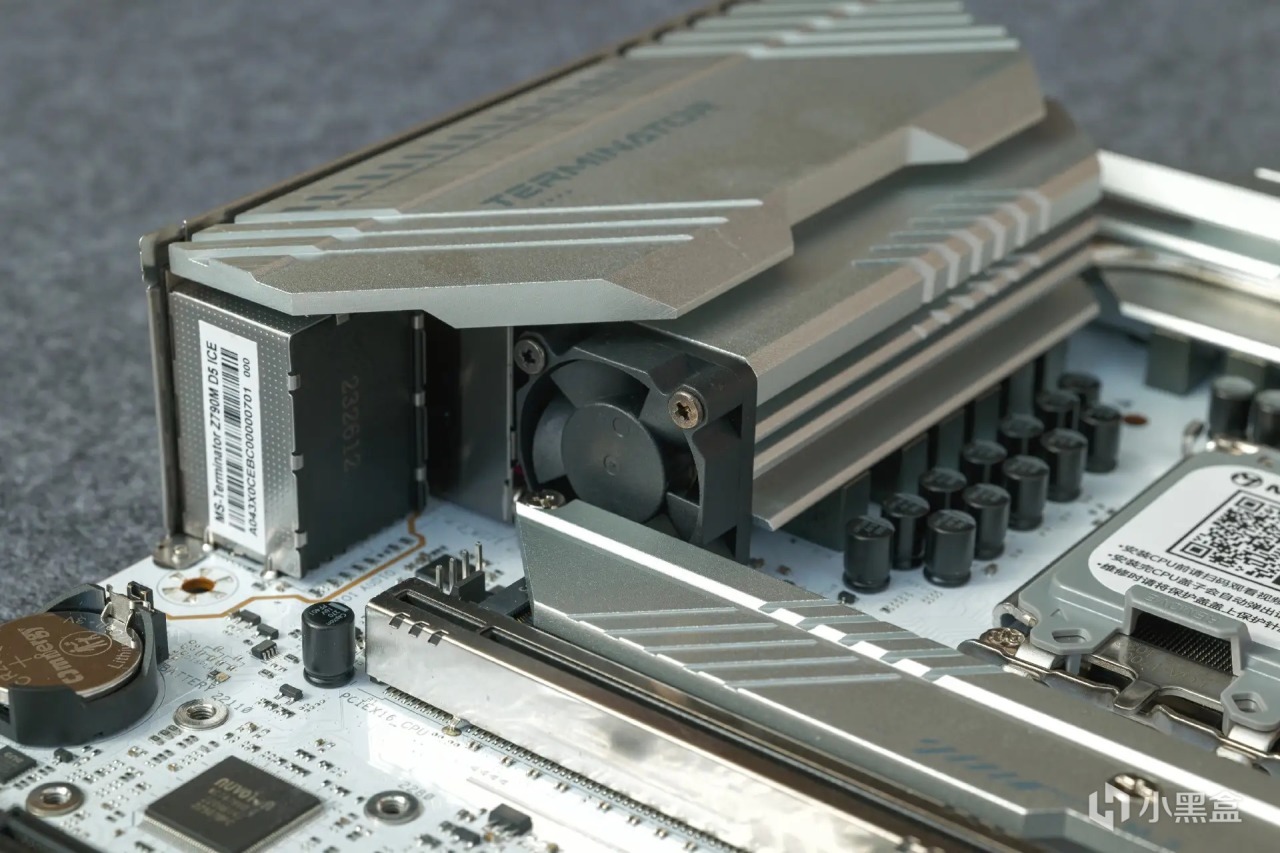

值得表扬的是，在供电芯片上方的散热片侧面，铭瑄还在这里布置了一枚散热风扇来进行主动气流散热，即使安装在小机箱内，也能保障散热效果。

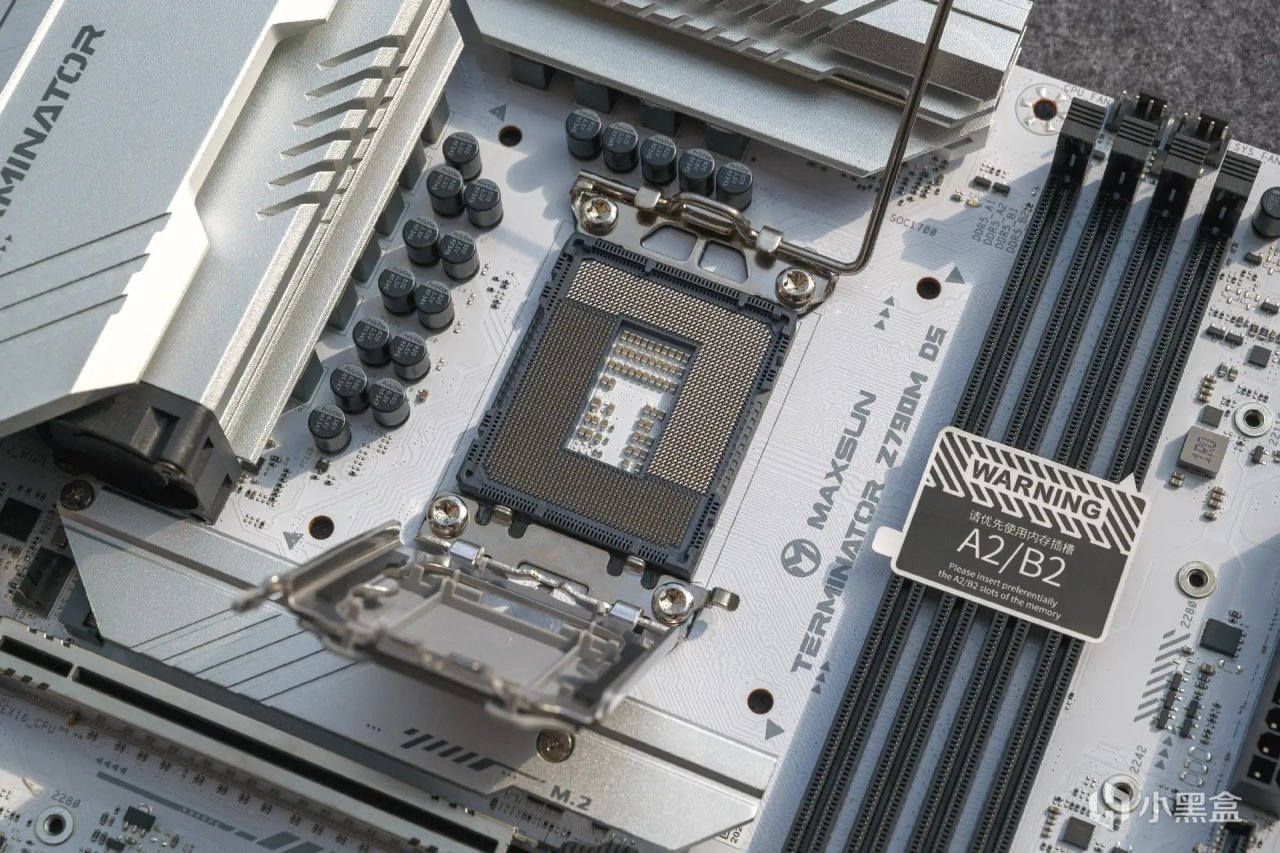

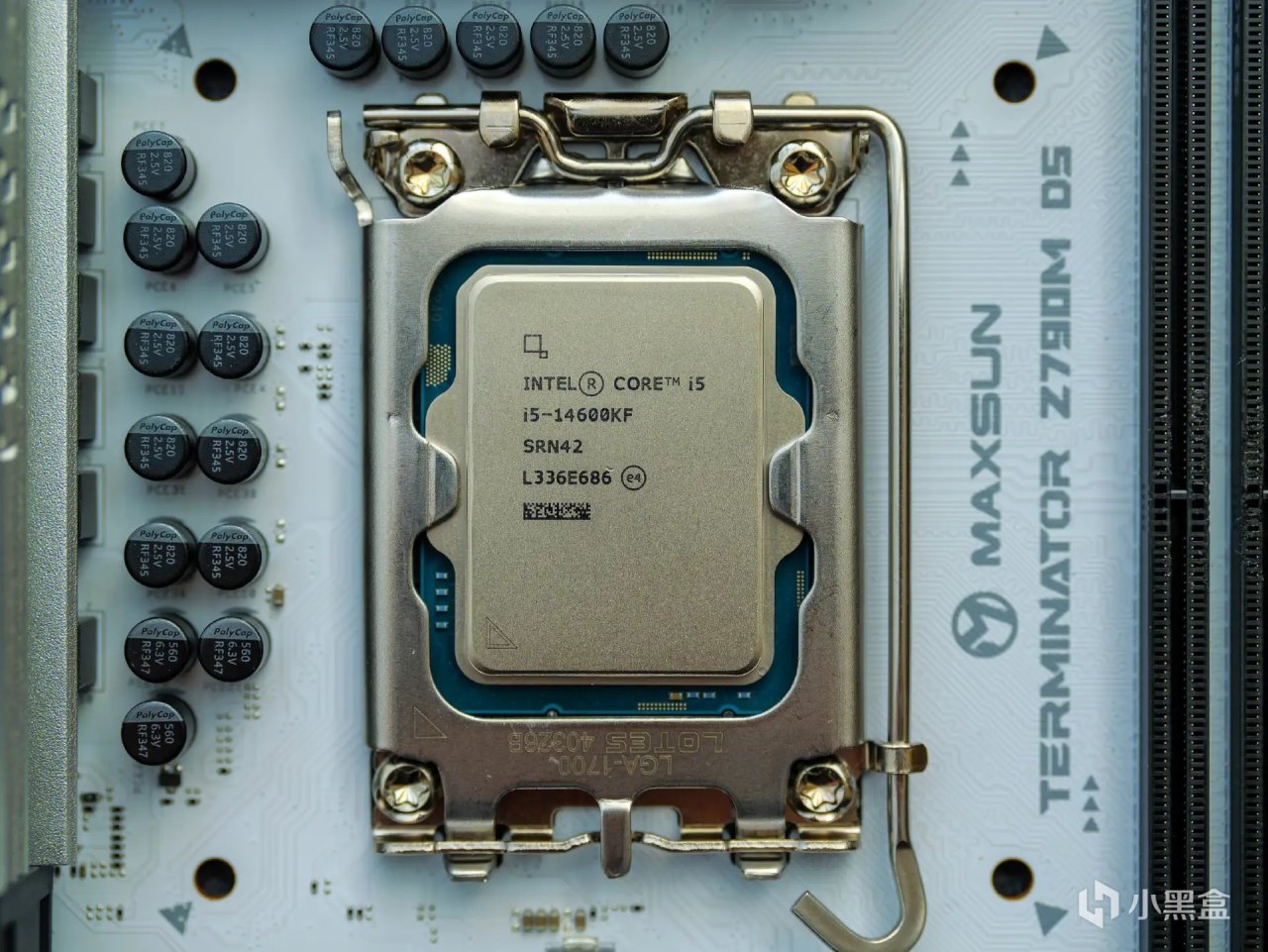

铭瑄MS-终结者 Z790M D5 ICE的CPU底座为LGA 1700规格，支持12-14代Intel处理器，这方面咱们可以丰俭由人。

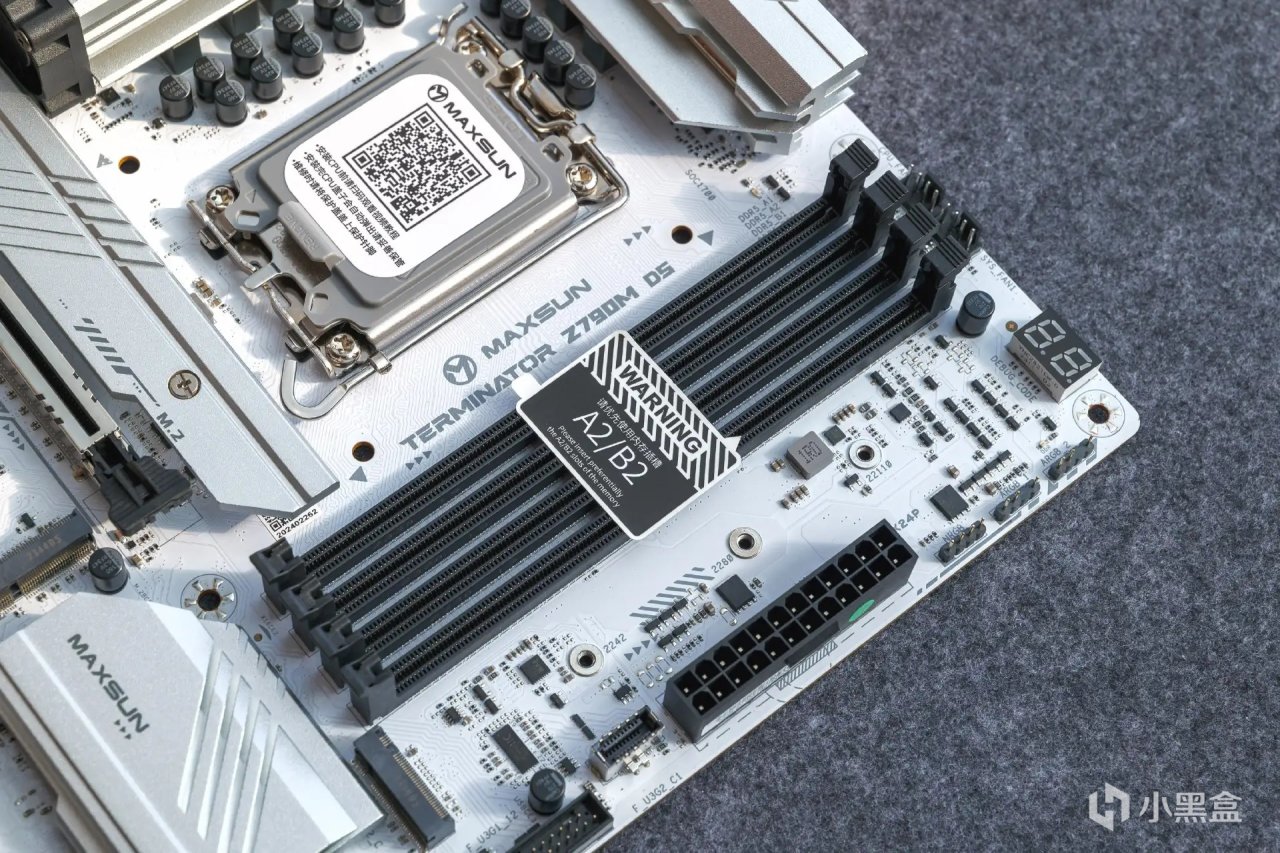

在内存方面，这块主板拥有4根DDR5内存插槽，支持Intel的XMP一键超频技术，官宣最高支持7600MHz频率，并且为了保障内存高频使用下的安全性，还内置了内存过压保护电路，可以防止内存过电流和短路造成的损害。可以看到，在全新状态下，内存插槽上有一张贴纸，会提醒玩家优先将内存安装到A2和B2槽位组成双通道，以达到最好的性能和稳定性。

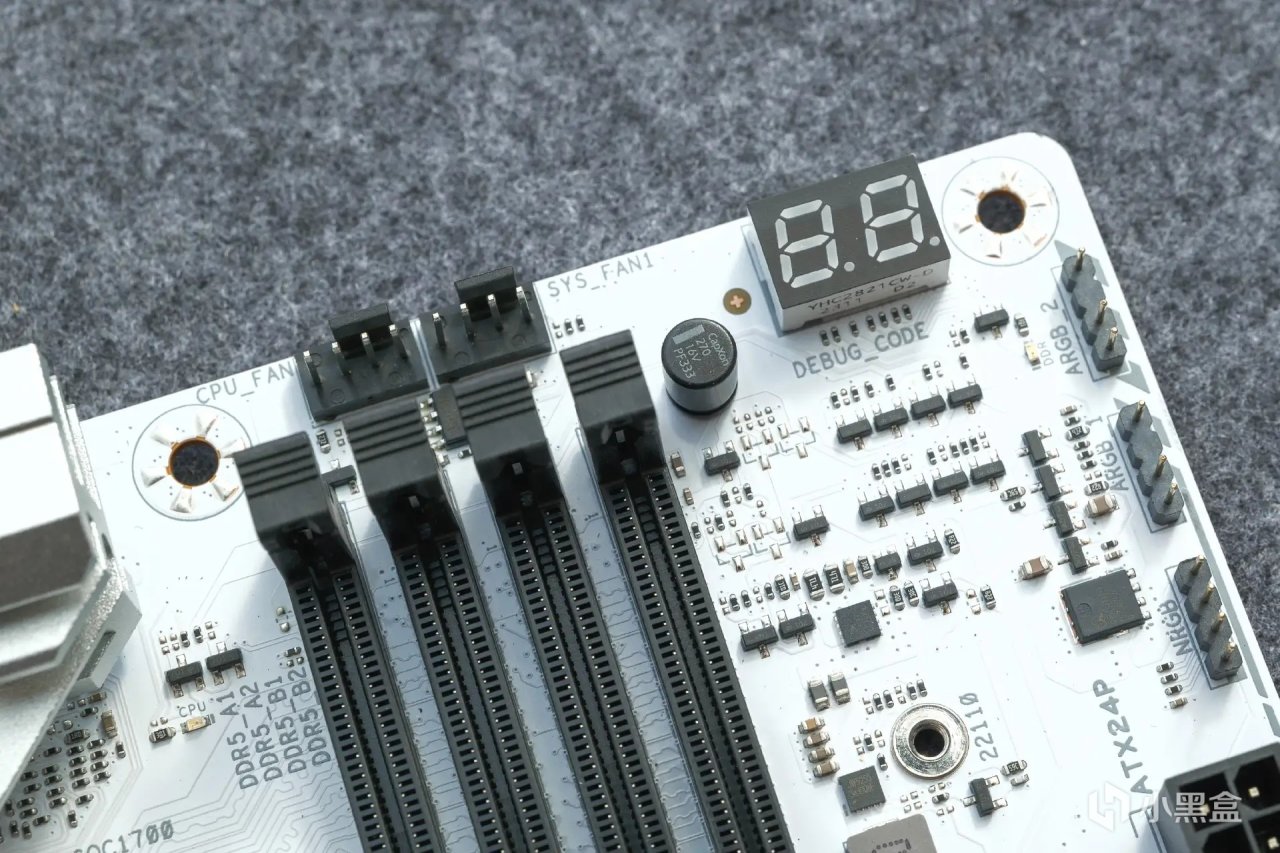

虽然售价不贵，但铭瑄还是在这块主板的右上角布置了一枚Debug灯，这一点比较良心。这枚Debug灯可以在通电后实时显示两位数的代码，方便重度DIY玩家通过代码判断主板的运行状况。另外在Debug灯右侧还可以看到2个5V ARGB插针和1个12V RGB插针，配合铭瑄的MaxsunSYNC灯控软件，可以实现整台主机的RGB灯效同步控制。

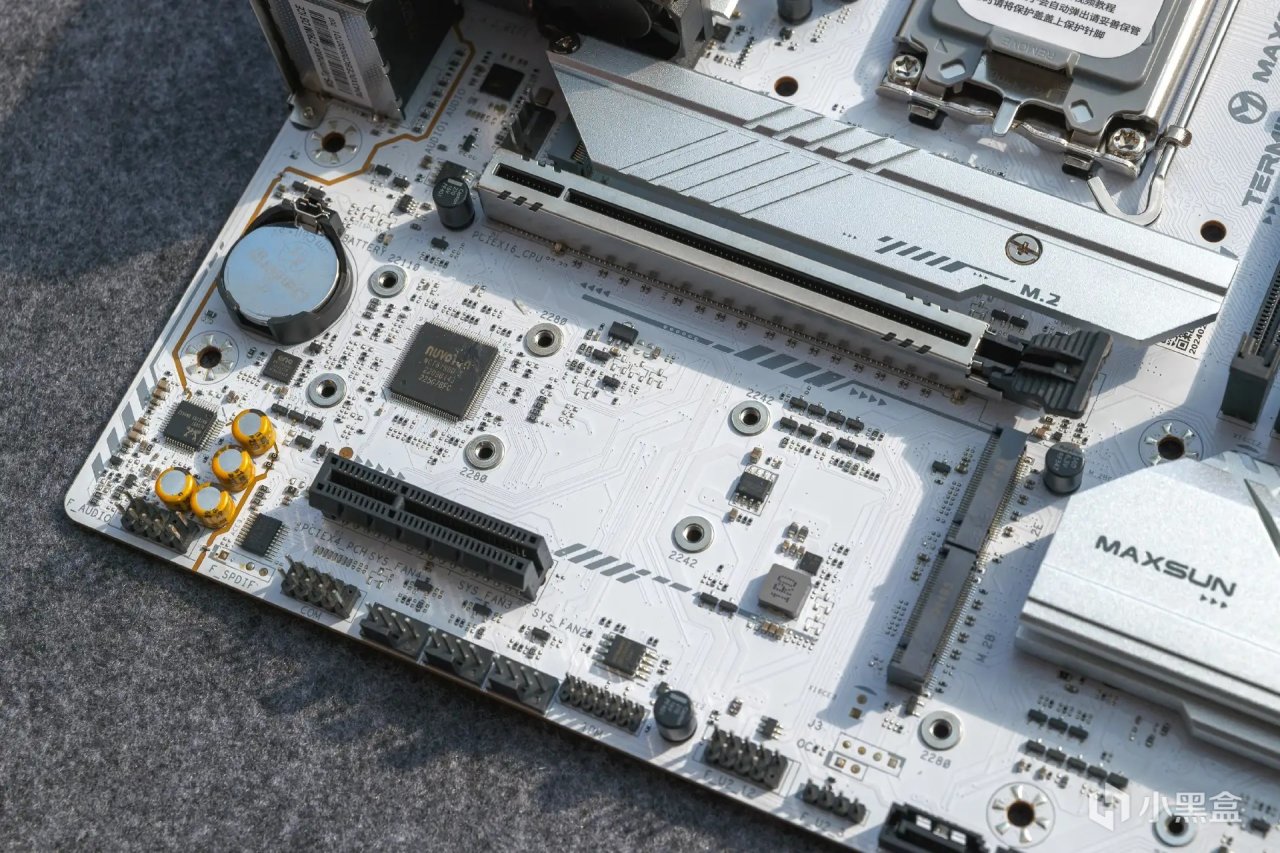

在扩展性方面，铭瑄MS-终结者 Z790M D5 ICE提供了1条经过金属加固的PCIe5.0 x16全长插槽，以及1条PCIe3.0 x4插槽。这里需要特别说明一下，这条全场插槽的PCIe5.0 x16通道支持拆分成X8+X8模式，这个功能是真的不错。目前以华硕为代表的显卡厂商已经开始试水显卡+M.2 SSD二合一的方案了，正正好和这块主板的通道拆分功能是绝配。

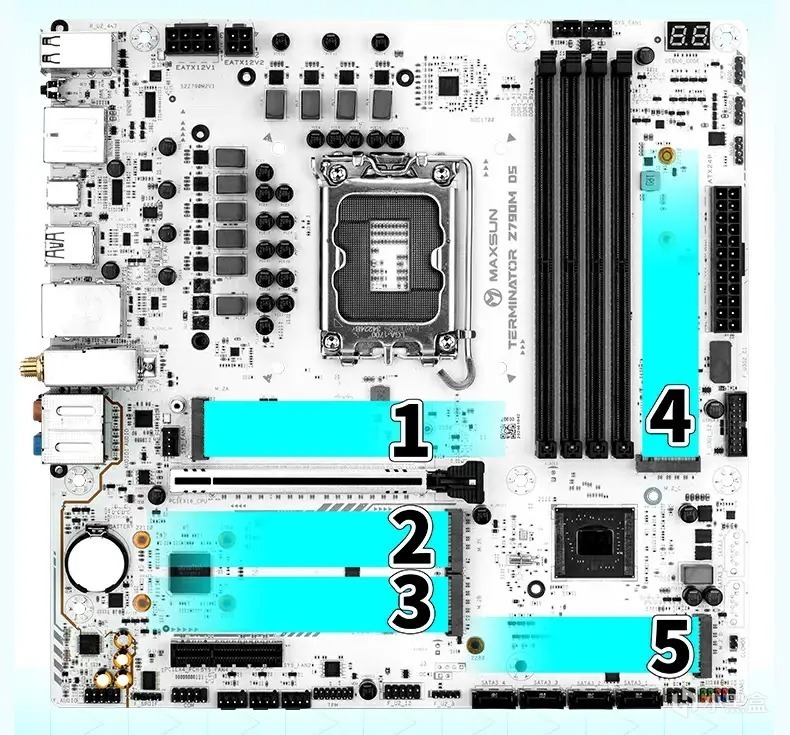

而在M.2 SSD插槽方面，铭瑄这块主板是真的整出来了花活儿，整块主板一共有5个M.2 NVMe SSD槽位，均为PCIe4.0 x4速率，还支持Raid阵列！这在千元露头的Z790主板中极为罕见，我自己作为SSD发烧友也是狂喜，平时使用完全可以把手头的SSD全给它插满了。
需要注意的是，这5个M.2 SSD插槽中，只有最靠近CPU的、默认有散热装甲覆盖的槽位才是直通CPU的，其余4个插槽均为PCH芯片转接而来。我们在安装SSD时，尽量优先把系统盘安装到直通CPU的槽位比较合适，在随机读写速度以及延迟方面会有加成。

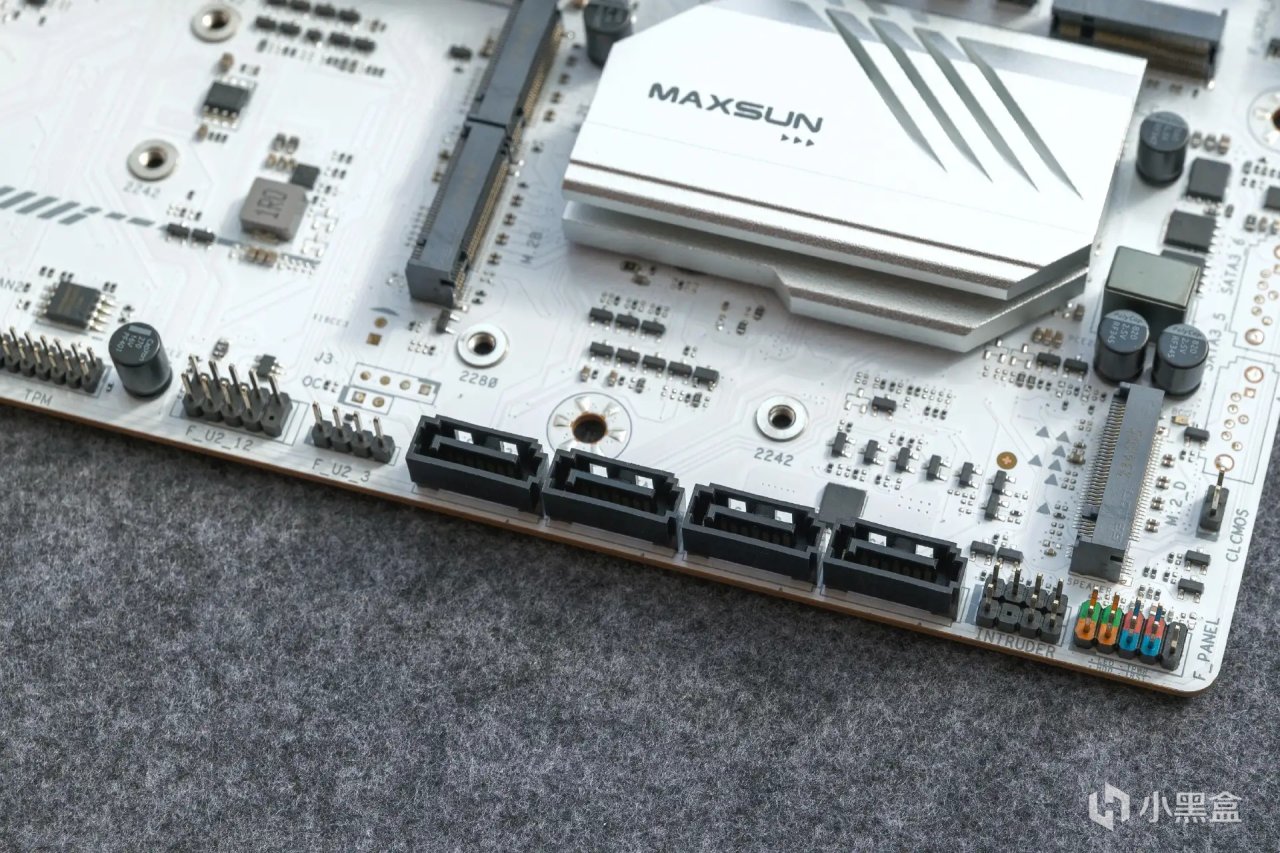

在主板的右下角还有4个SATA接口，可以用来连接机械硬盘或者SATA固态硬盘使用，对家用用户来说也足够了。

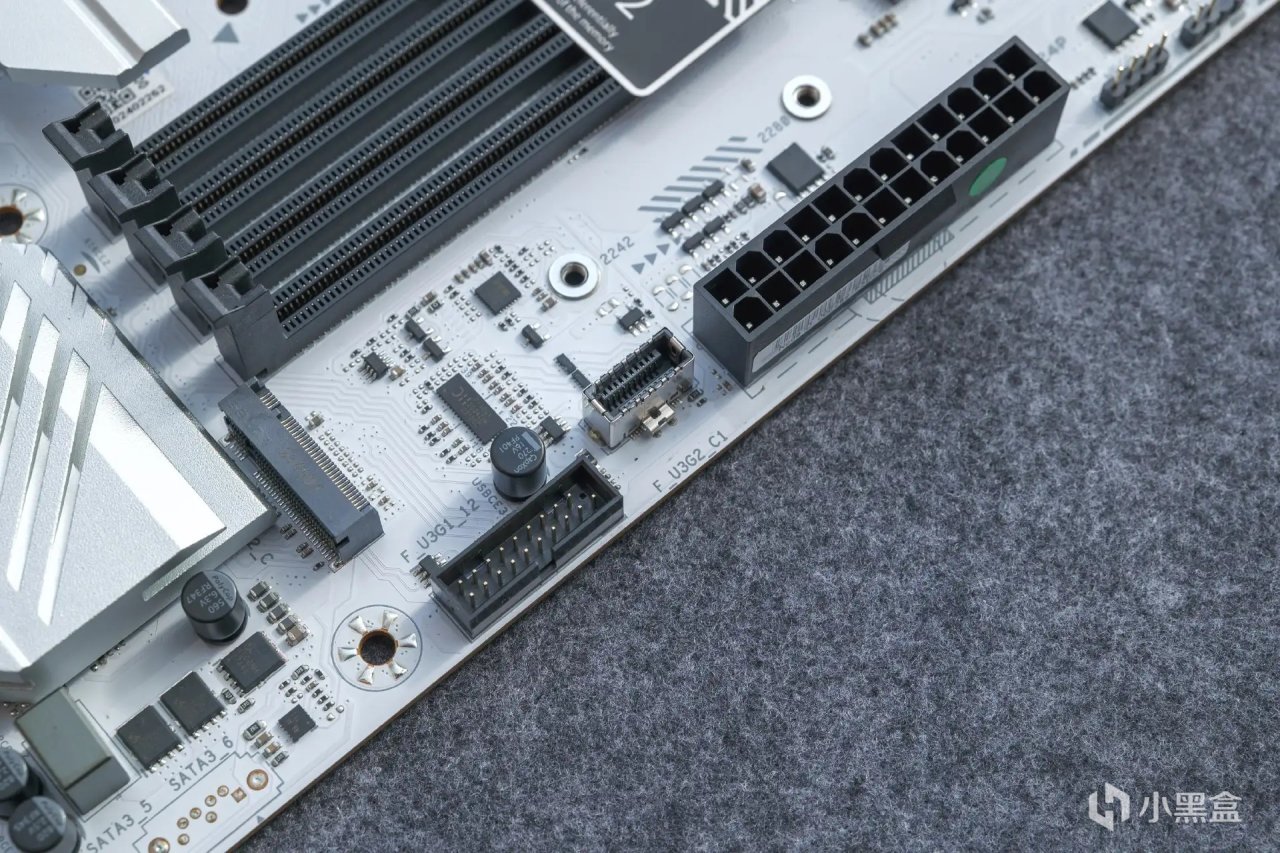

在内部扩展方面，除了有标配的前置USB3.0接口，还额外增加了1个20Gbps速率的前置USB 3.2 Gen2x2接口，这一点属实要好评，很实用。

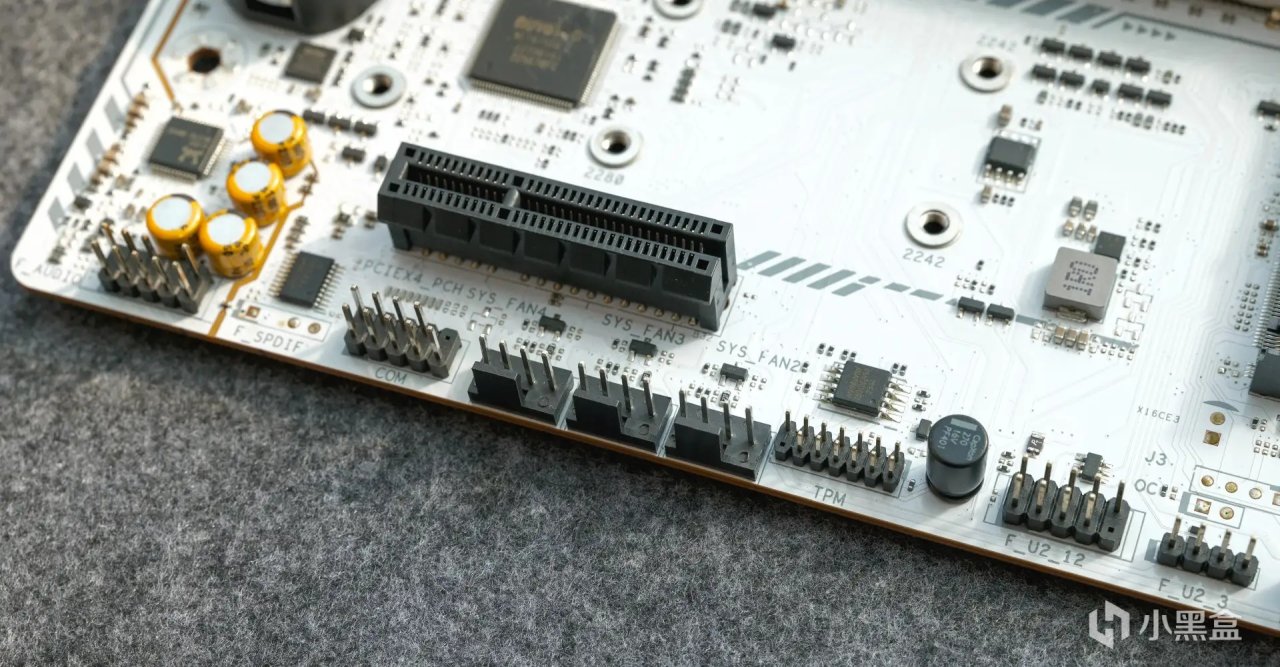

铭瑄MS-终结者 Z790M D5 ICE一共提供了6个4pin风扇接口，其中在内存槽上方各有1个CPU和水泵风扇接口以外，在主板底部提供了3个，在M.2 SSD左侧还有1个。

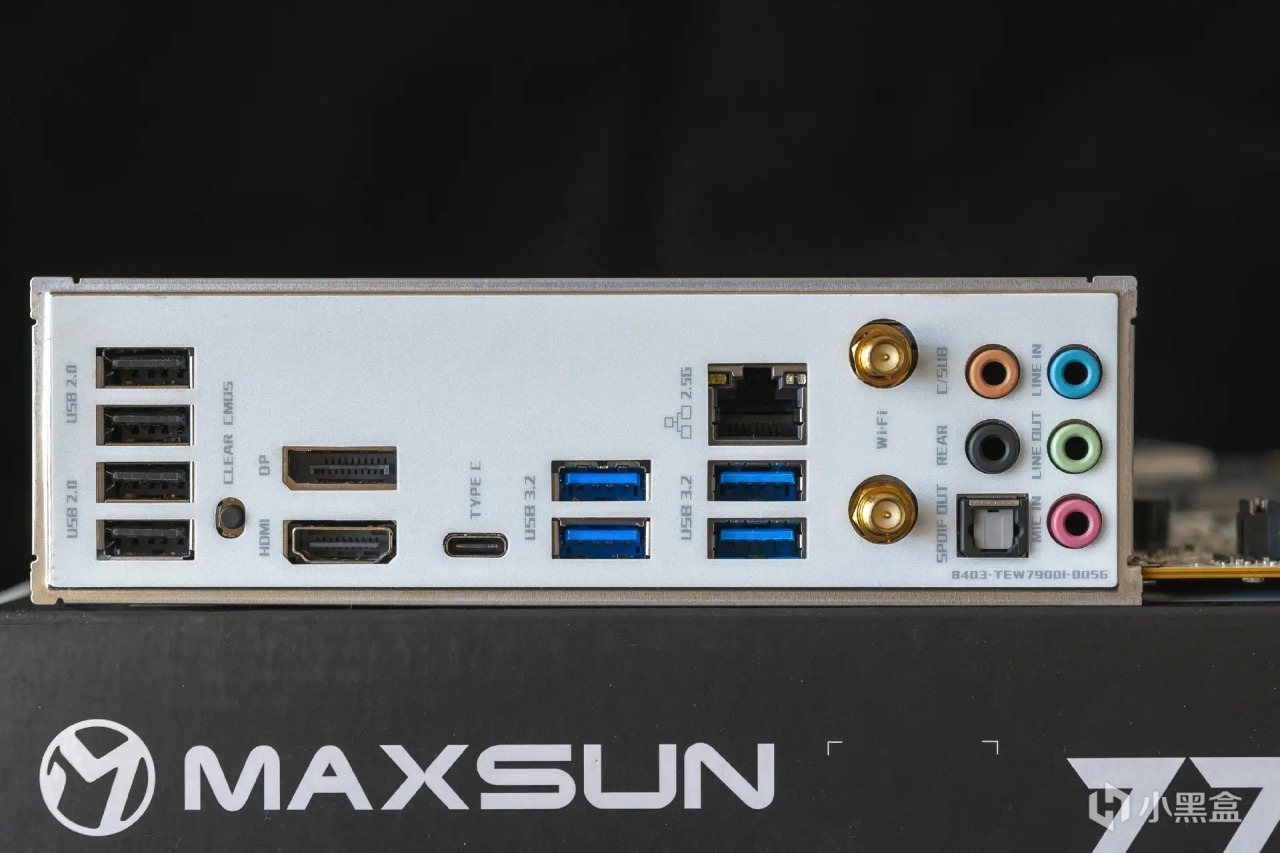

最后在主板的背部I/O接口区域，这里采用了一体式挡板设计，接口处全都配备了不锈钢金属外壳进行加固，并且I/O接口比较丰富，包括4个USB2.0 Type-A 接口，1个HDMI 2.0接口，1个DP 1.4接口，1个USB3.2 Gen2x2 Type-C(20Gbps)接口，4个USB3.2 Gen2 Type-A(10G)接口，1个2.5G网口以及6个音频插孔。
接下来我们一起用微距镜头，来看看这块主板搭载的一些芯片的具体型号。

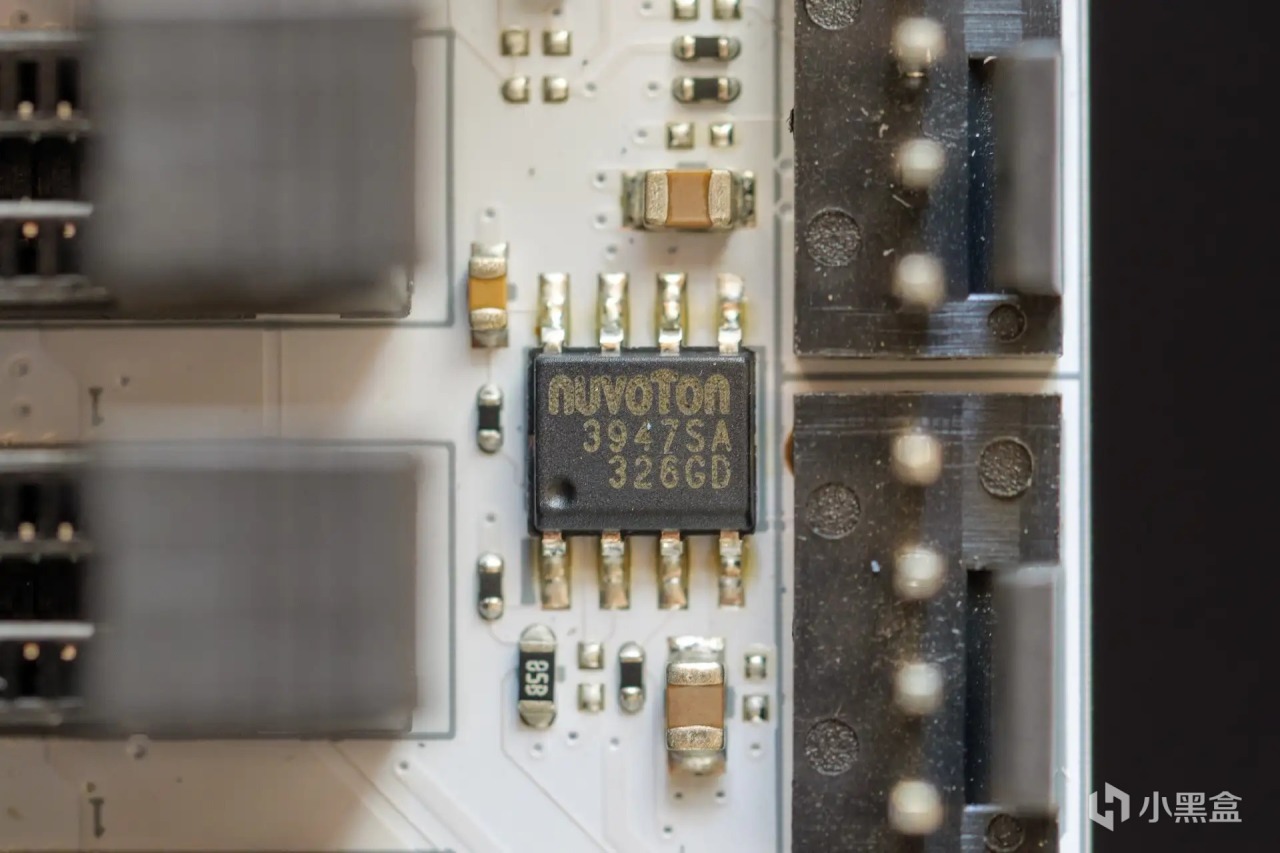

其中负责控制风扇转速的芯片是来自新唐Nuvoton的NUVOTON 3947S：

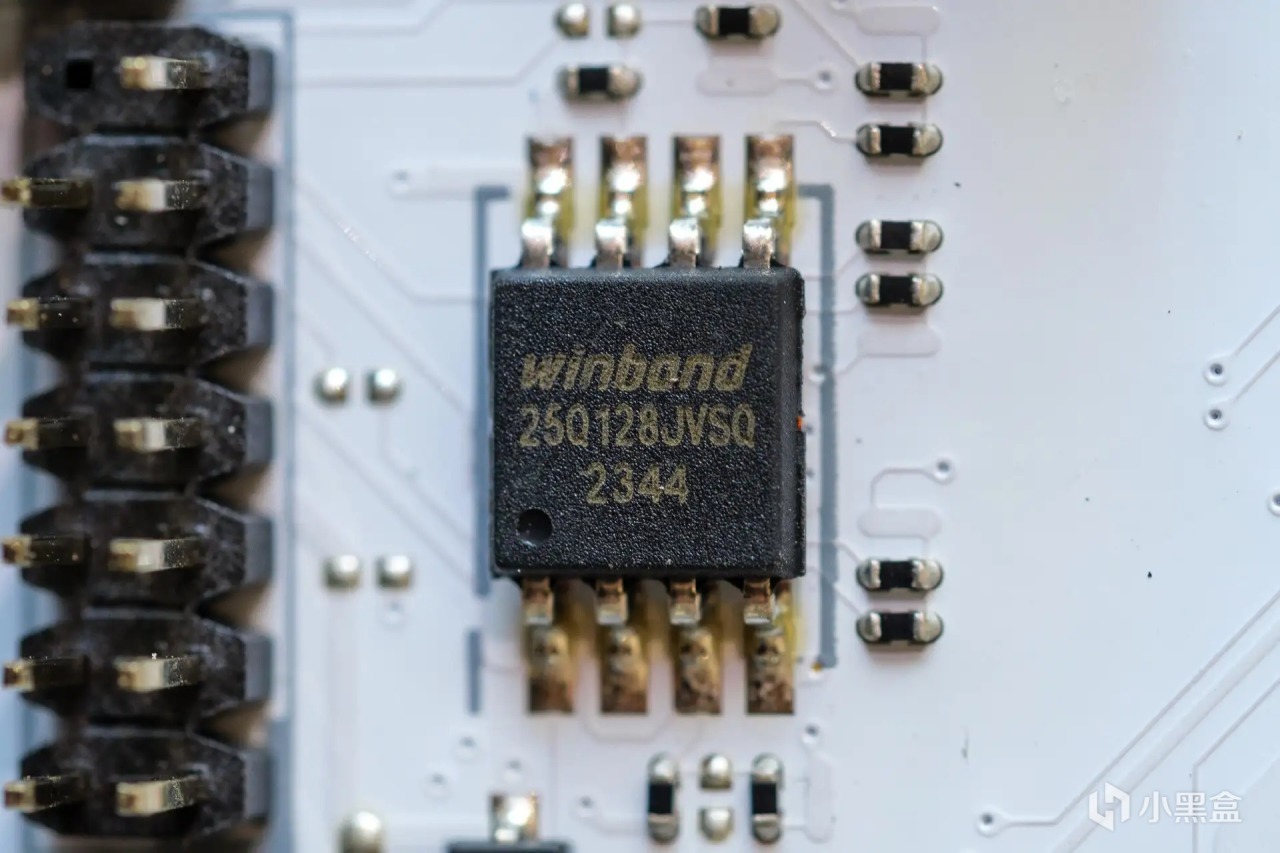

BIOS芯片采用的是华邦电子的Winbond 25Q128：

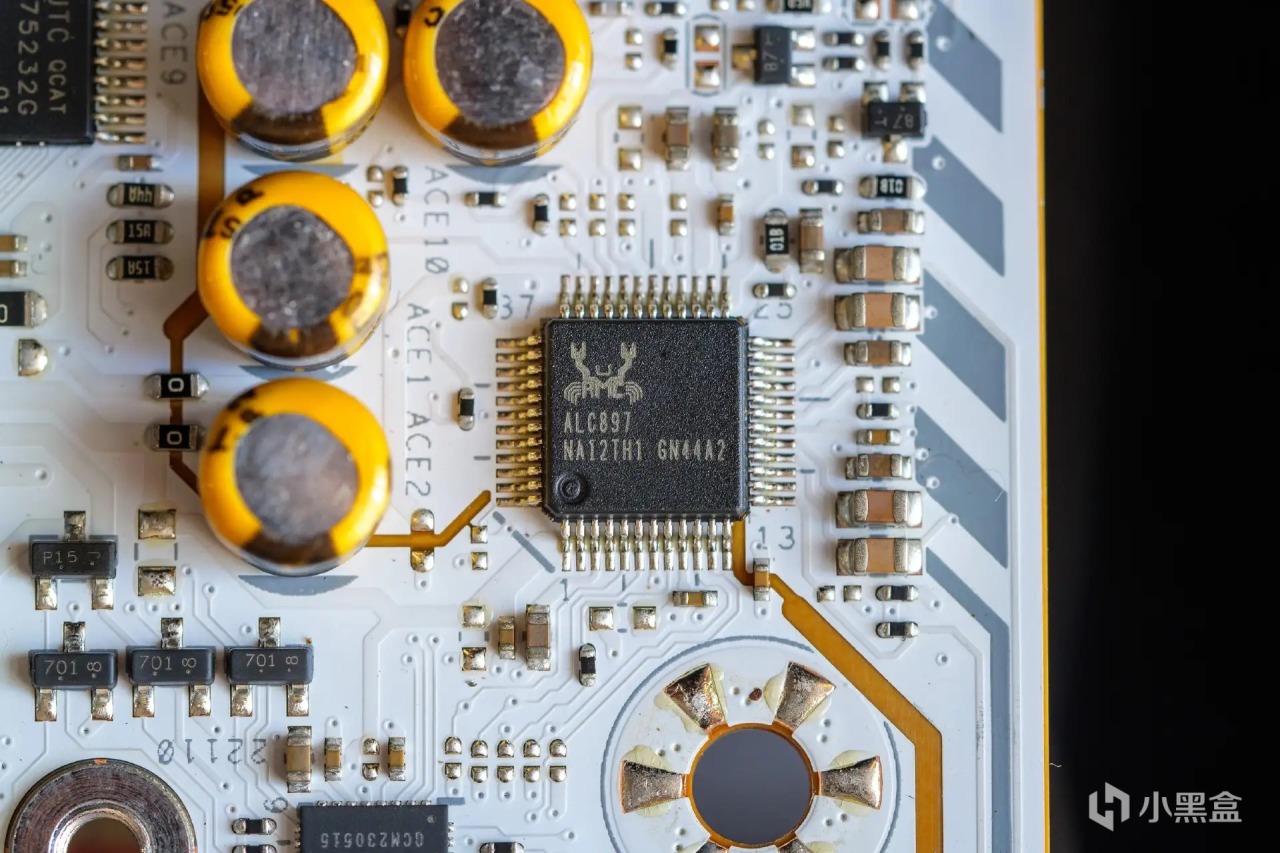

板载声卡采用的是瑞昱的ALC897：

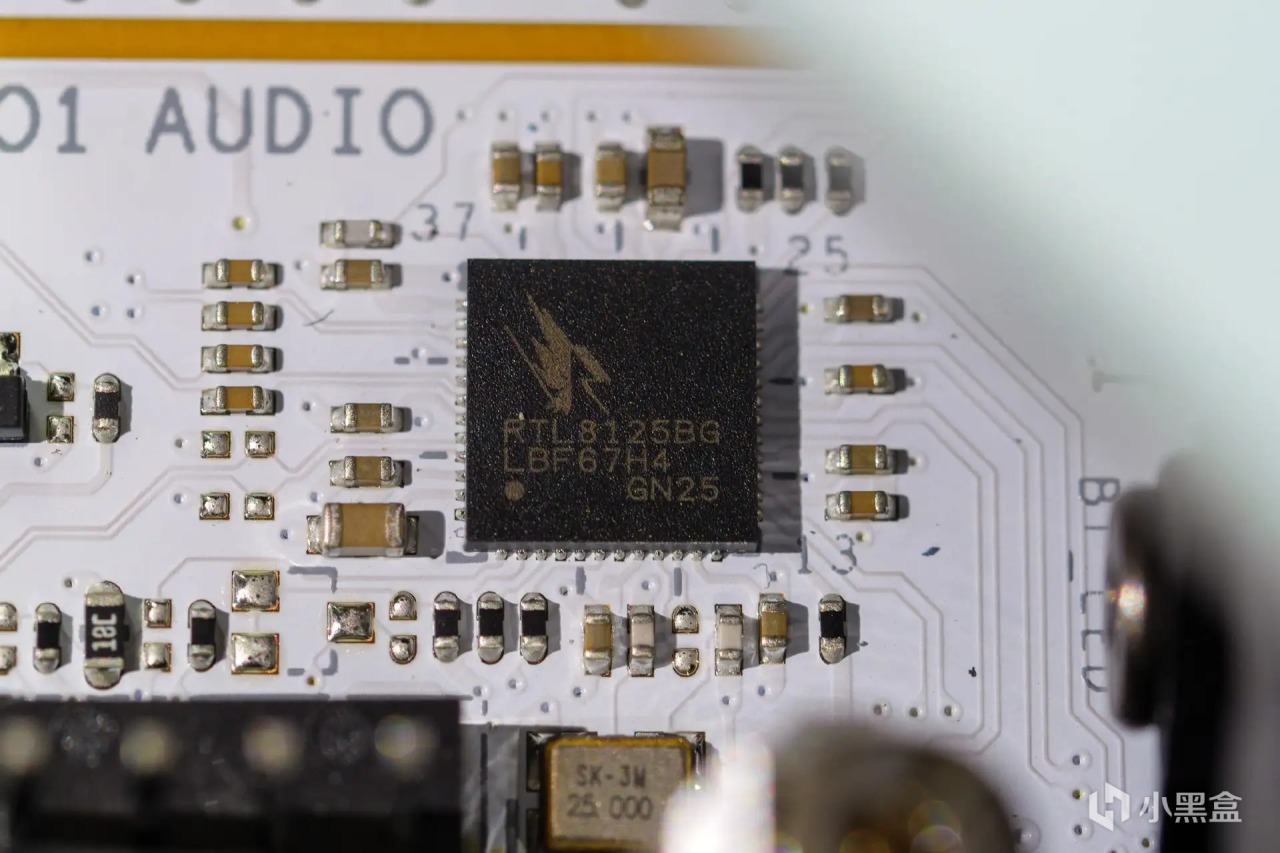

板载 2.5G有线网卡采用的是Realtek的RTL8125BG：
主板内置的无线网卡型号为AX211NGW，支持WIFI 6E和蓝牙5.3无线传输协议，如果不是刚需WiFi 7的话，这张网卡可以用很久很久了。

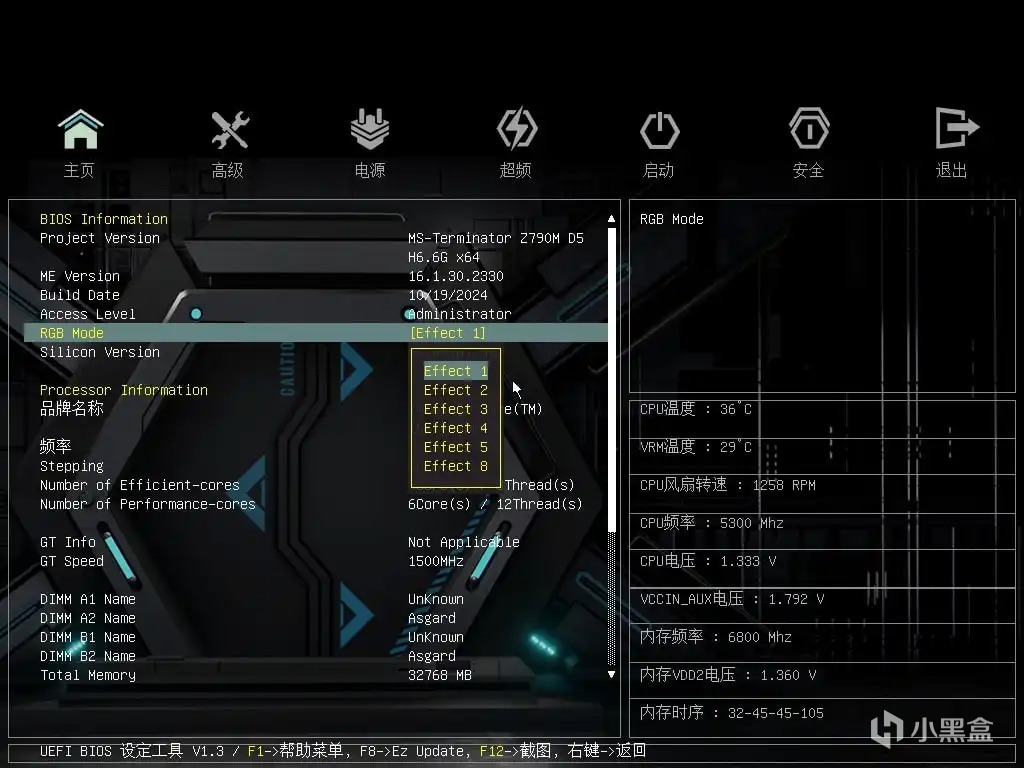

铭瑄MS-终结者 Z790M D5 ICE采用了图形化的BIOS设计，进入BIOS后就可以很直观的看到主页、高级、电源、超频、启动、安全等设置选项。在主页我们可以轻松查看BIOS版本、系统时间、CPU型号、频率等信息，并且可以切换RGB灯效模式，易用性还是挺不错的。

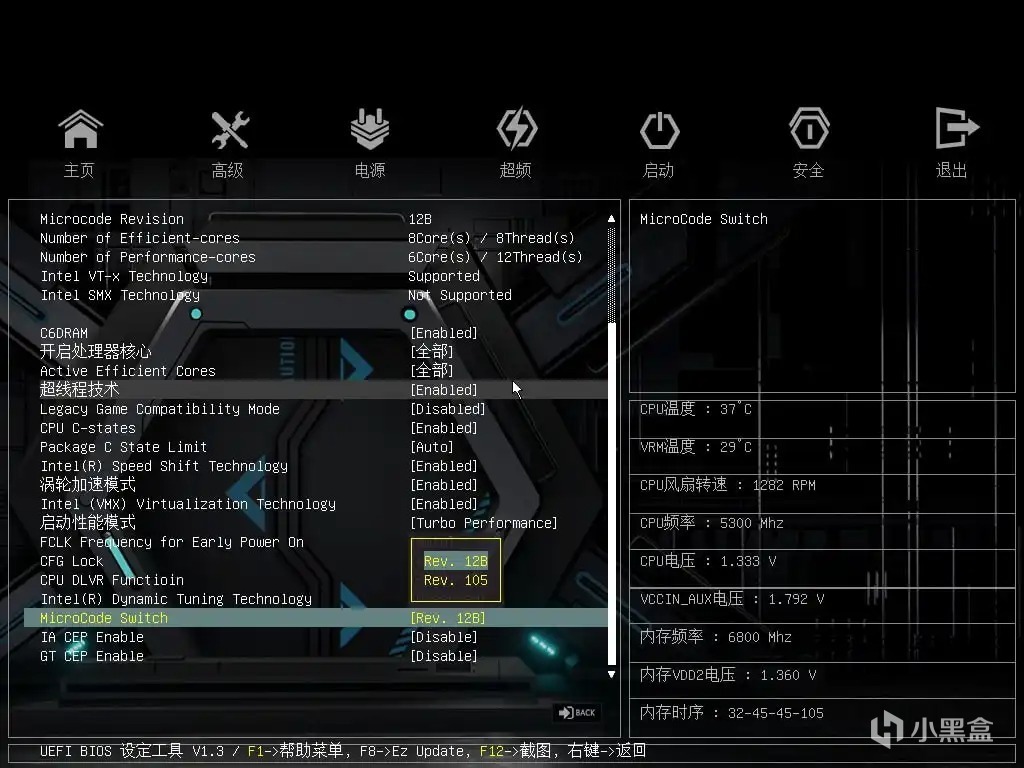

另外在最新版BIOS中已经开放了105微码与123微码，同时也支持了IA CEP功能的设置：

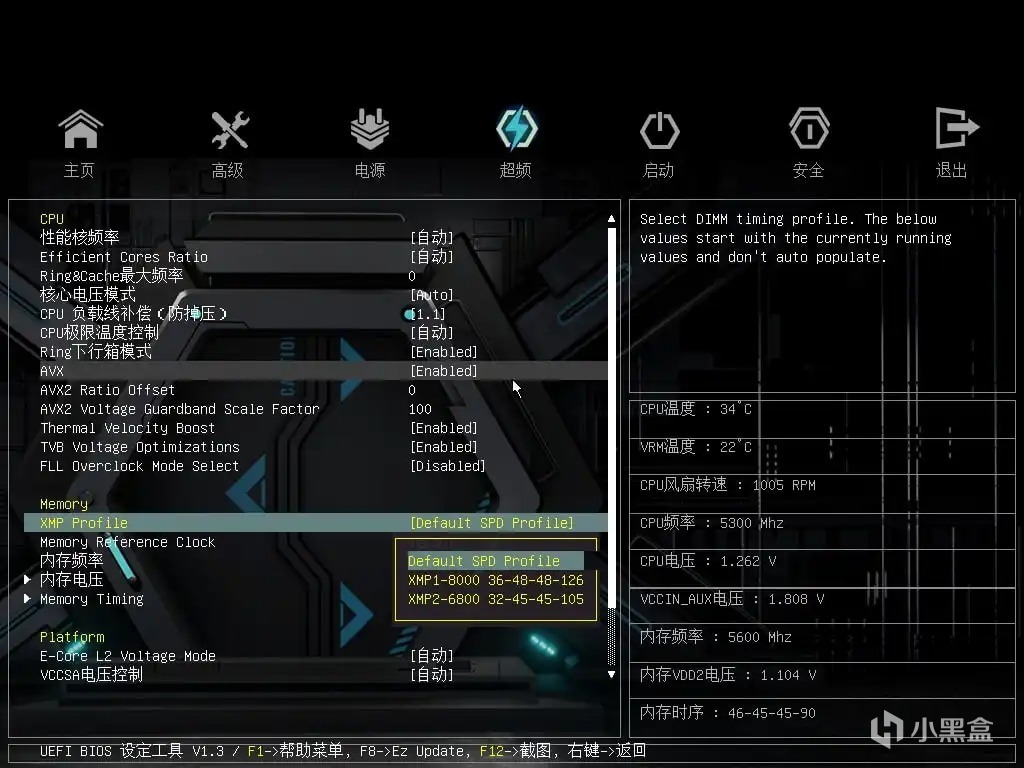

想要给内存进行XMP一键超频的话，可以进入“超频”选项卡中，给内存选择XMP预设方案：
上机测试

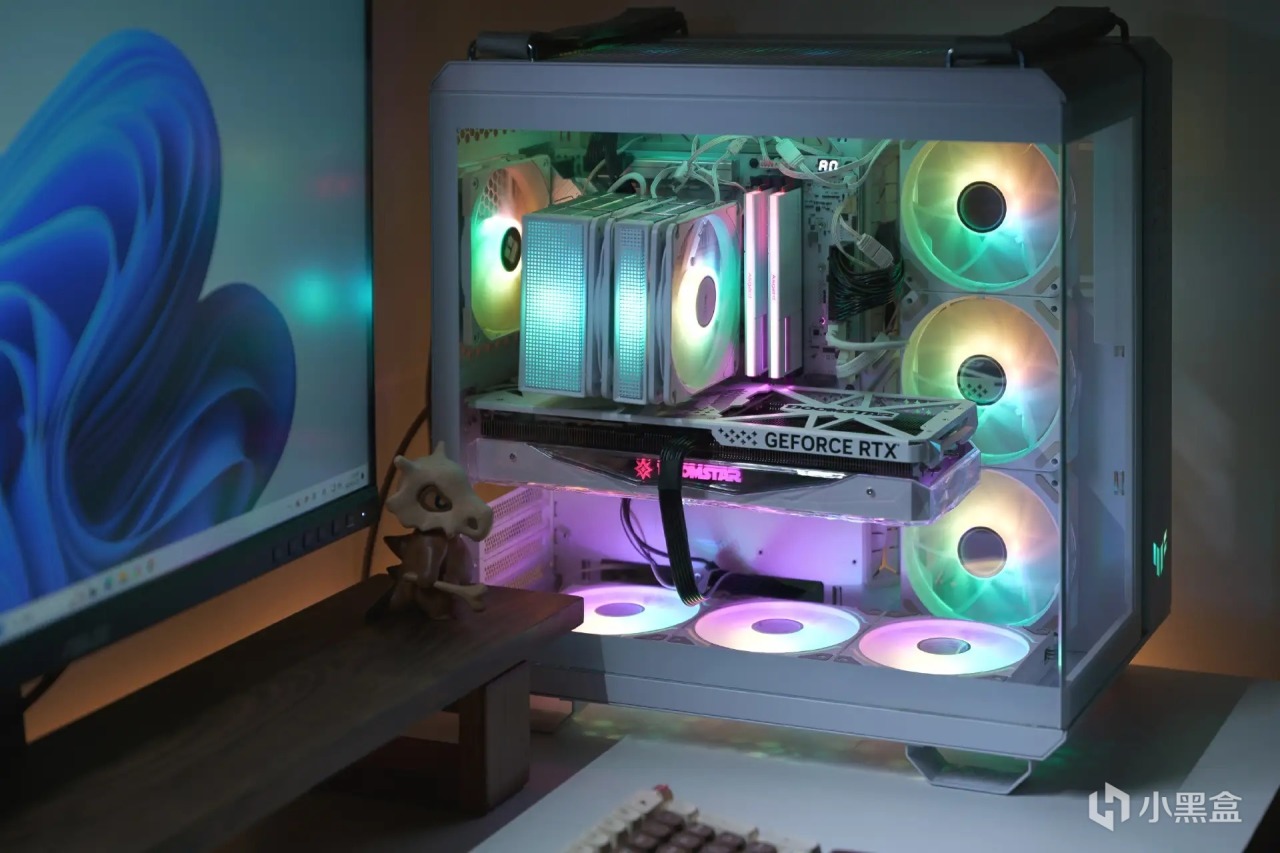

接下来我们来对这张主板进行简单的上机测试吧，本期的主题是主板评测，所以简单就介绍一下这次使用的配置而已，下一期会写一篇详细的装机分享贴：
CPU方面选择了Intel i5-14600KF，支持 DDR5 内存和 PCIe5.0 通道，14核20线程搭配Z系列主板可以进一步超频，目前盒装版本价格才1400元左右，散片价格甚至到了1200多，性价比还是挺不错的。

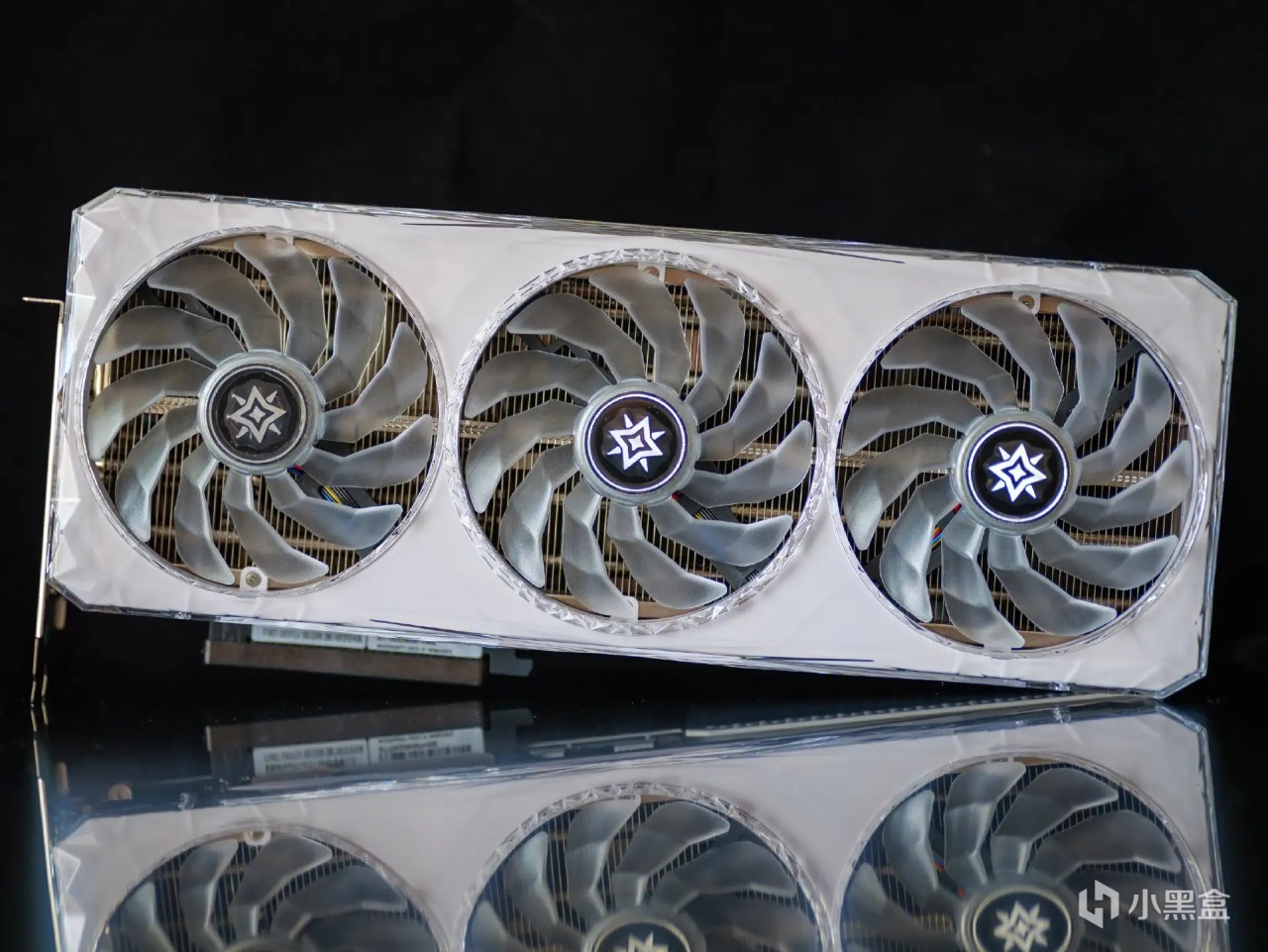

显卡方面，这里使用的是影驰RTX4070 Ti SUPER 星曜 OC，散热配置相当豪华，并且颜值也是一流棒，比我之前用的傻大黑粗RTX3090好看太多了：

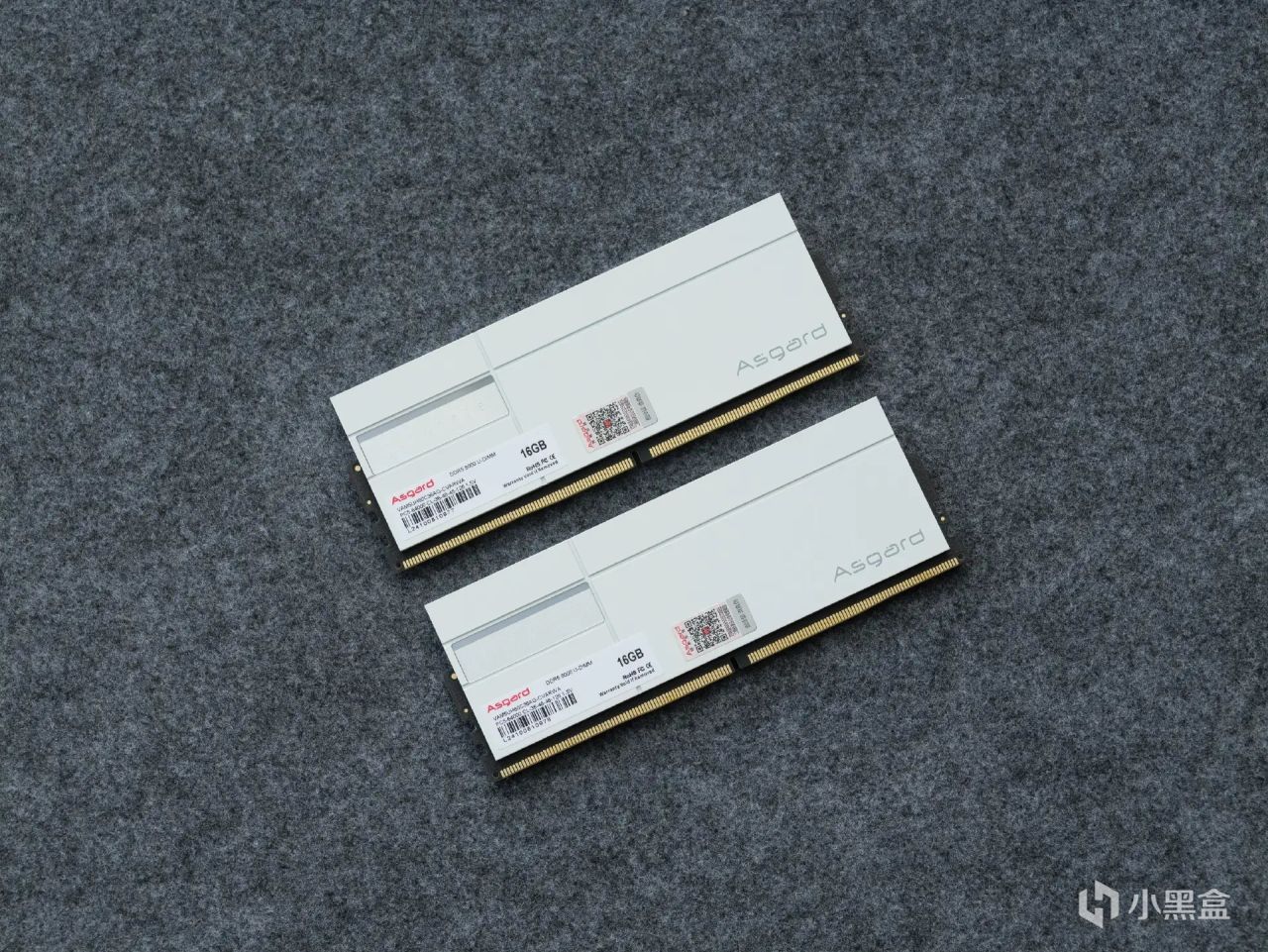

内存这里用的是双11抢到的阿斯加特女武神·瓦尔基里Ⅱ代，白色灯条的RGB效果相当出色，599元买到了XMP 8000MHz的版本，很超值！

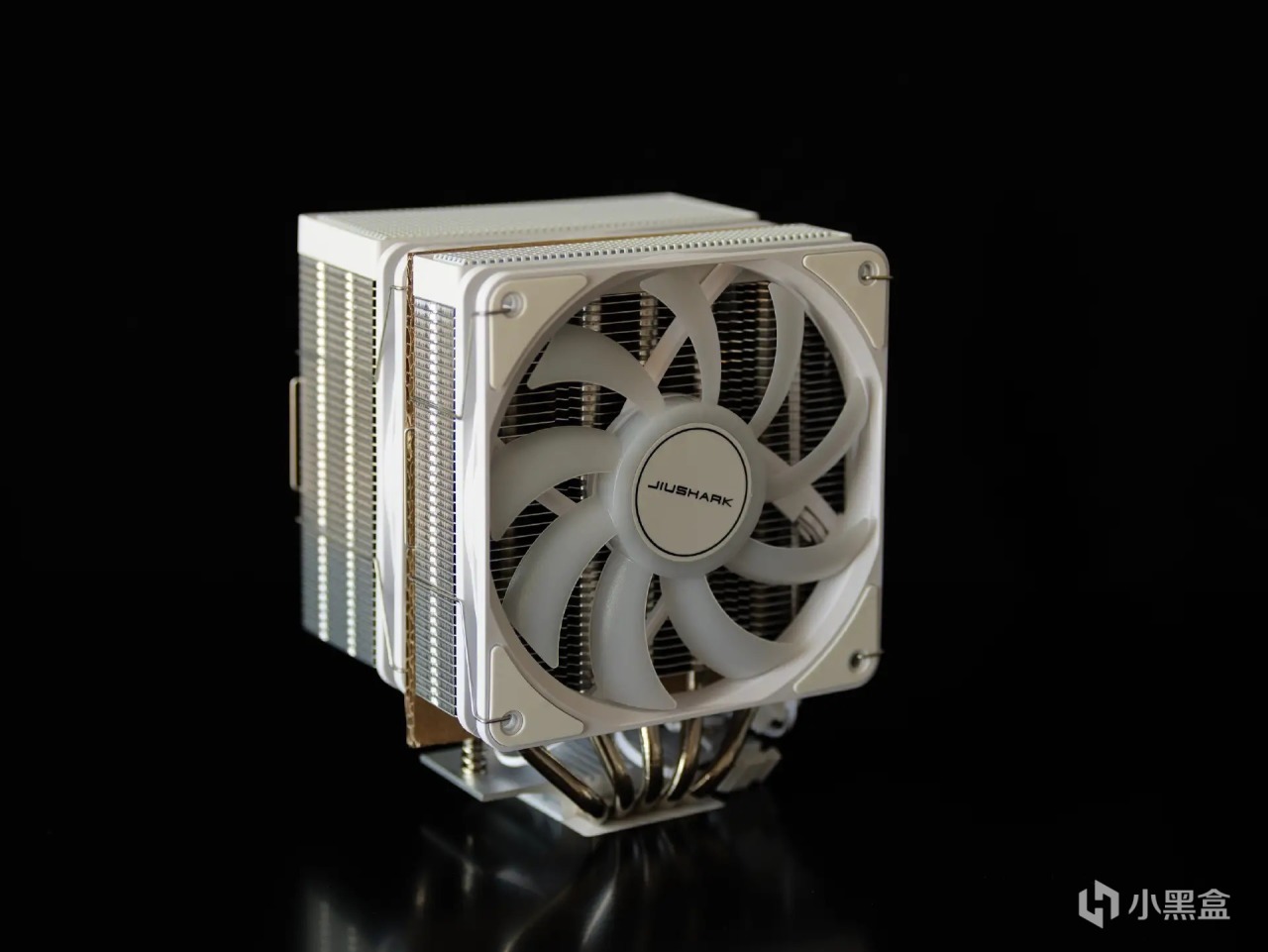

散热器使用的是乔思伯小号九鲨的新品JF500Ruby，百元价位就能买到五热管+双塔+双RGB风扇，解热功耗最高260W，性价比相当优秀：

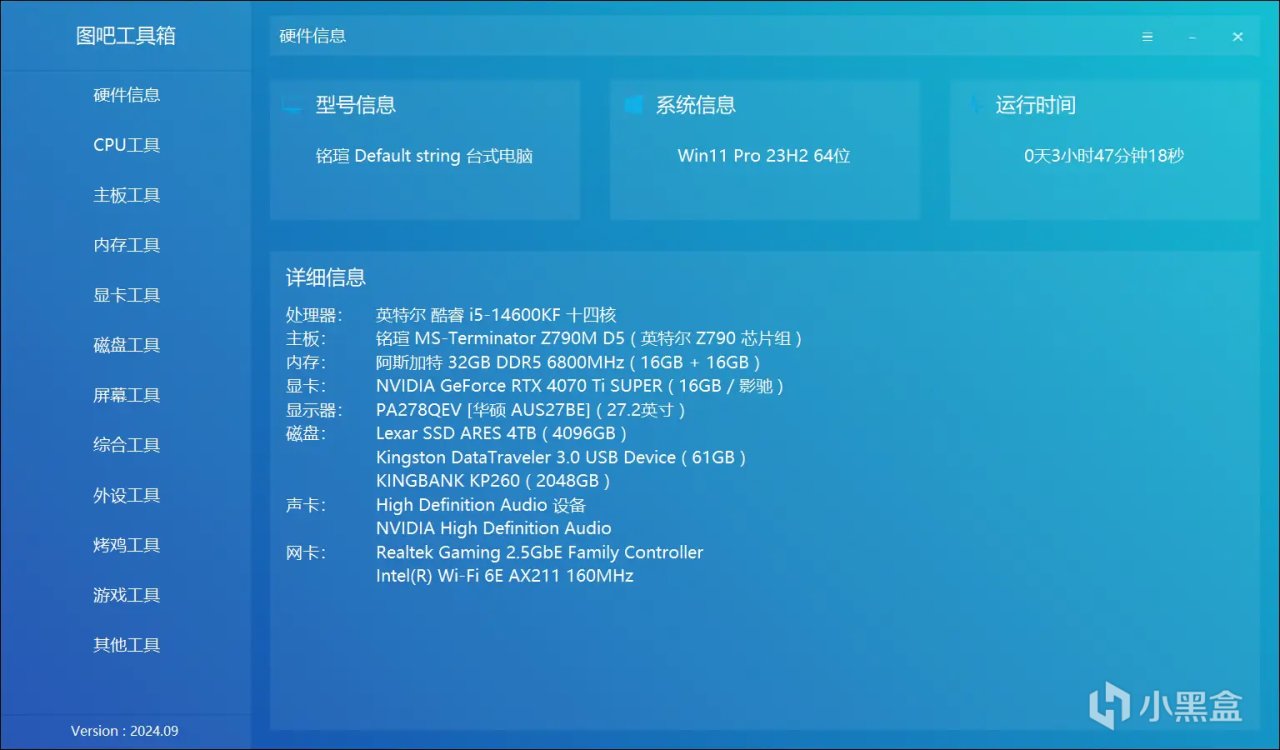

另外机箱采用的是之前分享过的华硕GT502弹药库无界版，SSD采用的是金百达KP260 2TB，这里暂时不再赘述了。用图吧工具箱识别出整机配置如下：

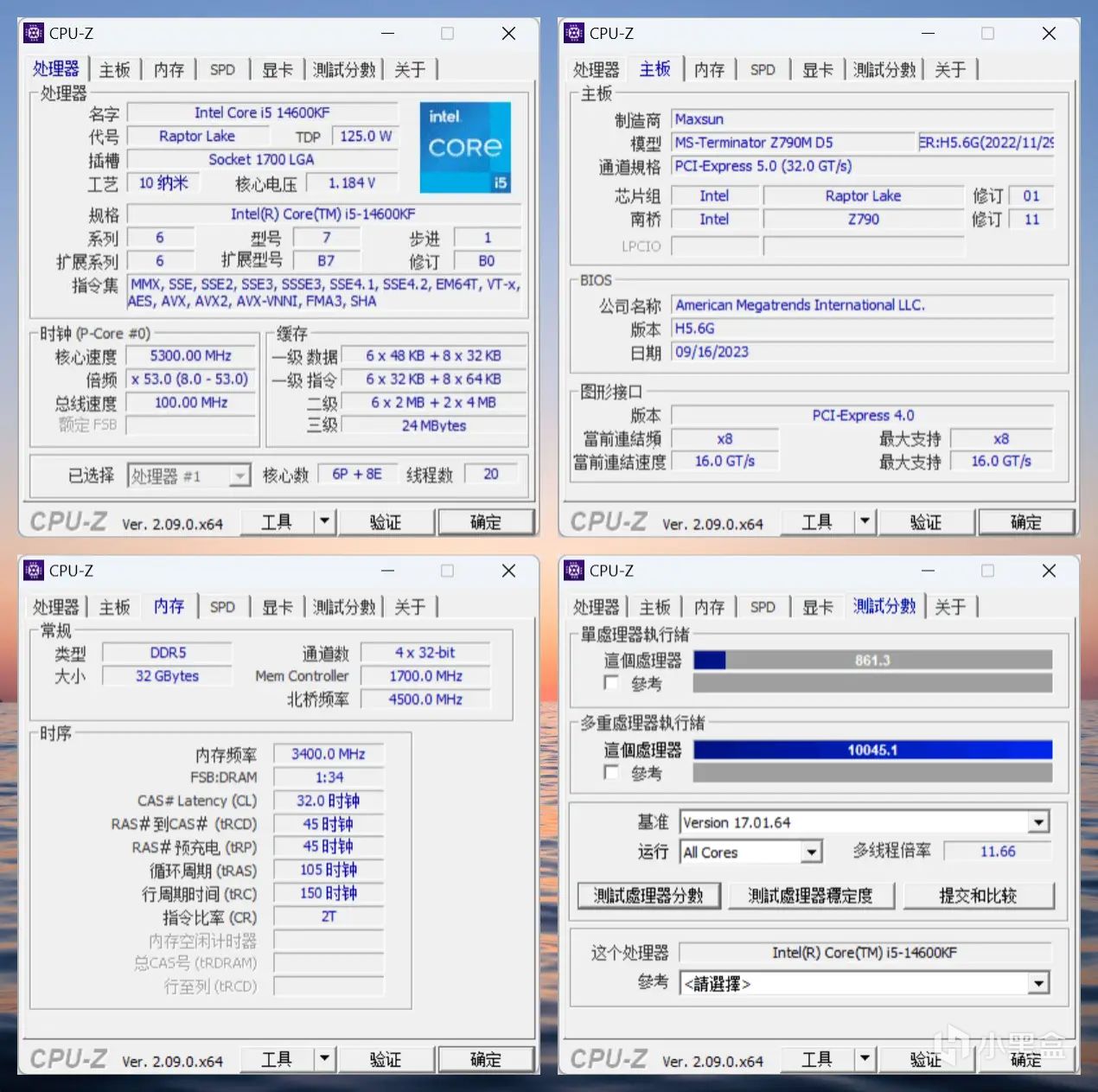

首先用CPU-Z来测试一下，14600KF单核得分为861.3，多核得分为10045.1:

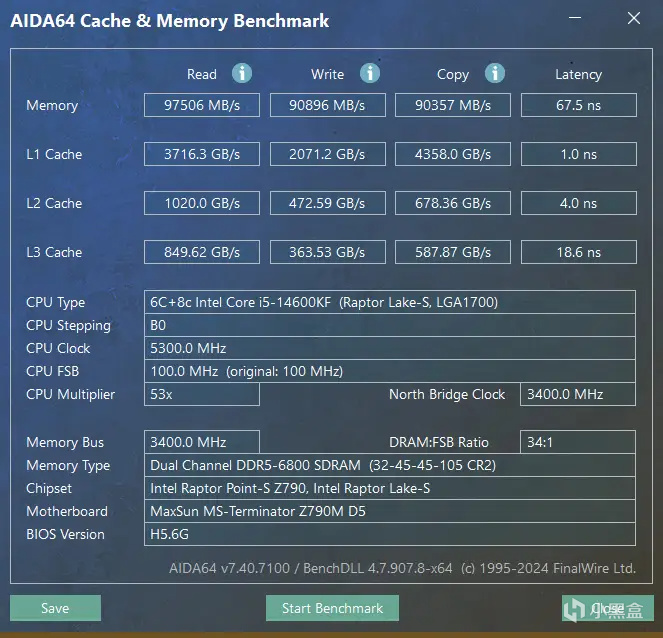

将内存XMP至6800MHz后，使用AIDA64对内存能效进行测试，测得读取速度为97506 MB/s，写入速度为90896 MB/s，复制速度为90357 MB/s，延时为67.5 ns：

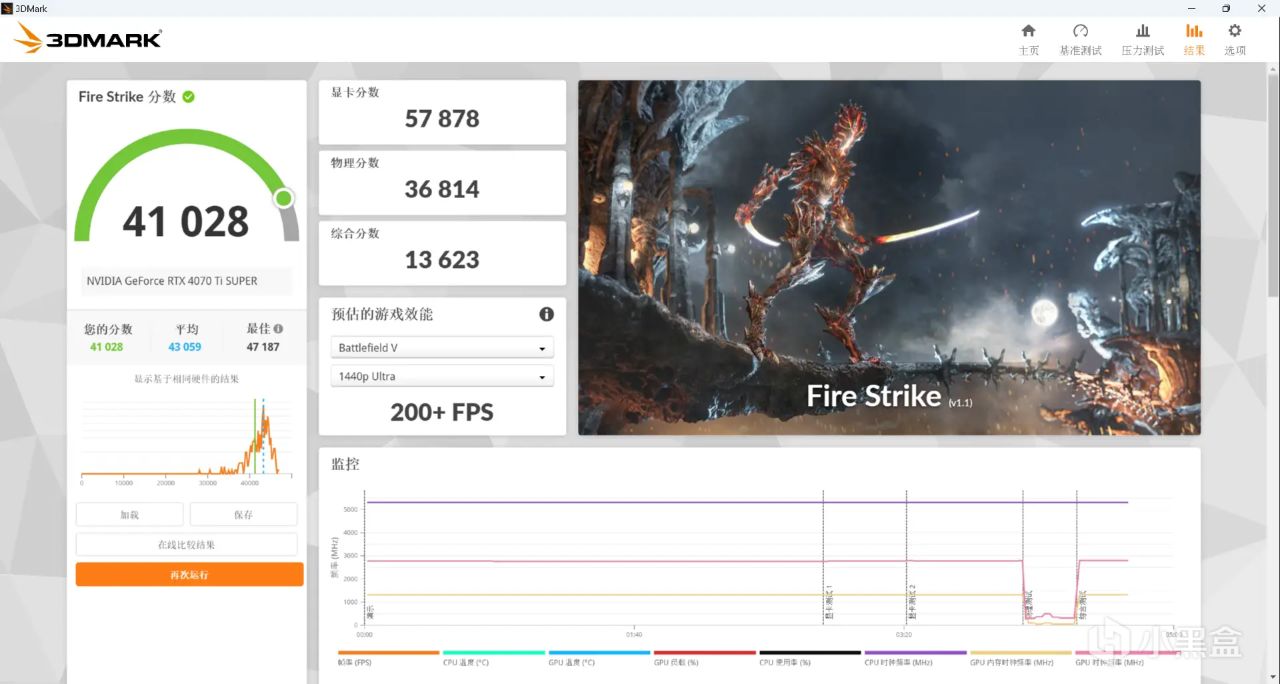

在衡量DX11游戏性能的Fire Strike测试项目中，这台主机取得了41028分，其中物理分数36184分，显卡分数57878分：

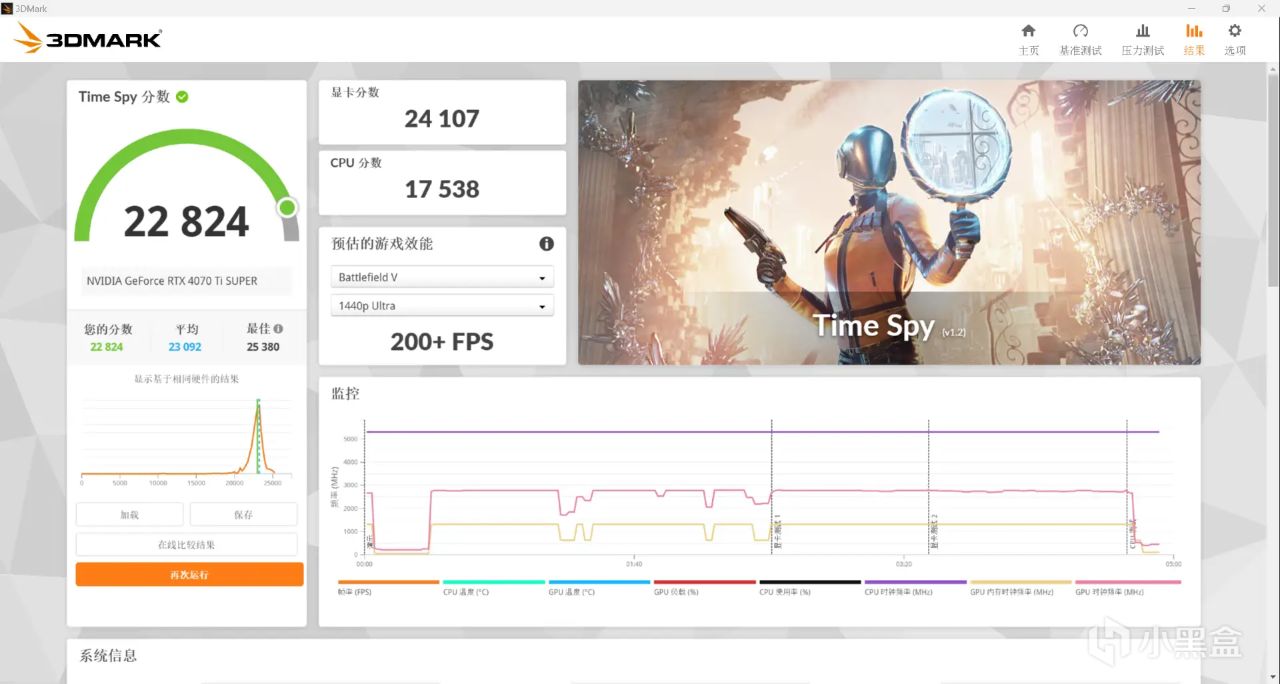

在衡量DX12游戏性能的Time Spy测试项目中，这台主机取得了22824分，其中显卡分数为24107，CPU分数为17538：

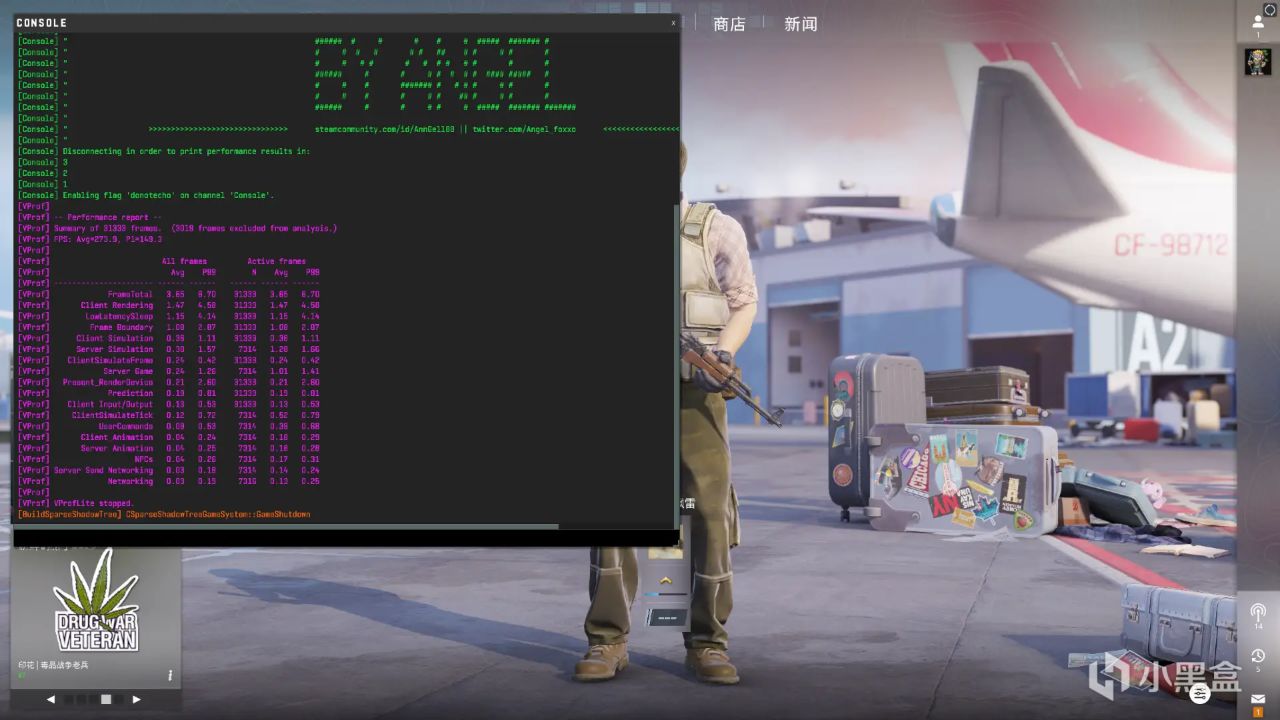

简单用《CS2》的benchmark地图来测试一下分数，在2K最高画质的情况下，平均帧为273.9，1% LOW帧为149.3：

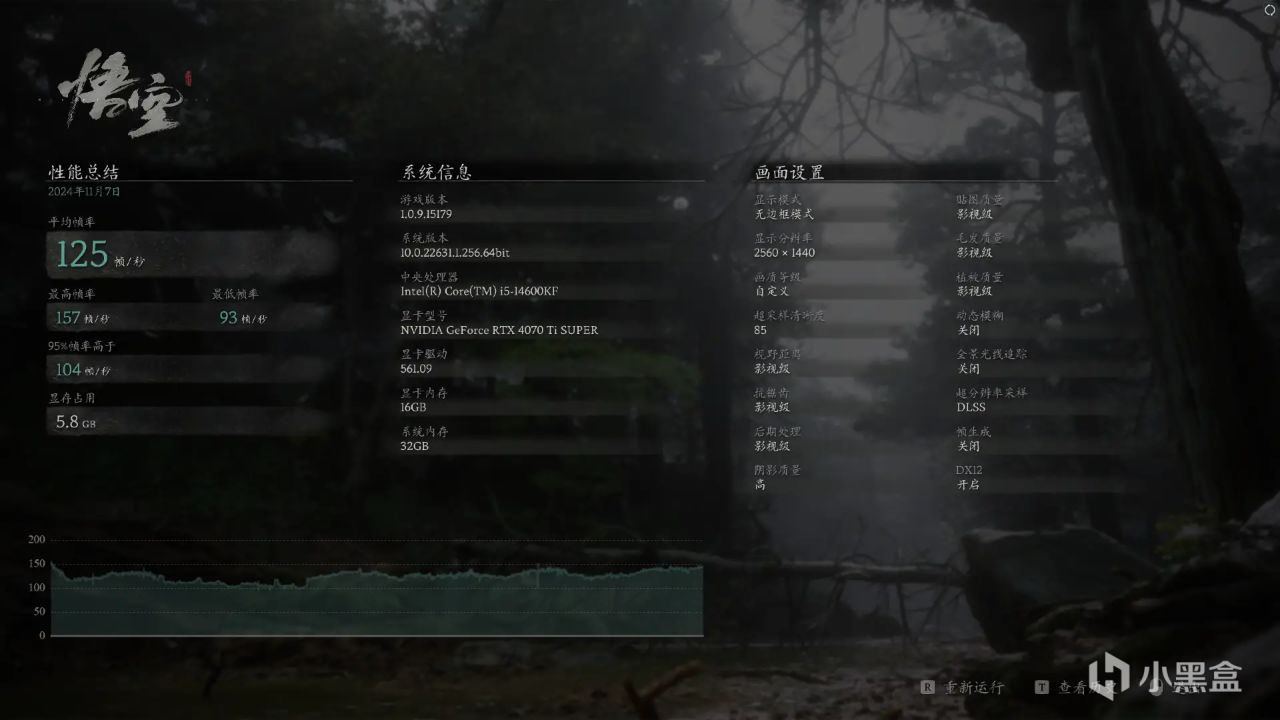

在国产3A大作之光《黑神话：悟空》自带的性能测试中，2K分辨率下如图中所示设置，平均帧为125，可以流畅高刷爽玩了。
总结
总得来说，这块在双11期间入手的铭瑄MS-终结者 Z790M D5 ICE主板，用料方面比较扎实，纯白风格的颜值颇为优秀，很适合用来搭配海景房机箱，尤其是5个PCIe4.0 x4速率的M.2 SSD接口更是物超所值，在M-ATX主板中很难找到能代替的方案。
再回头看看它千元露头的价格，更没啥可挑剔的地方了，想要走性价比方案装机的兄弟们，推荐着重考虑一下这块板子。
