白白小胖墩——七彩虹B760I+索泰4070S+九州風神CH160裝機分享

前言

今天帶來的是九州風神剛剛發佈的首款ITX機箱CH160的白色主題裝機。CH160機箱僅約16.5L的容積，具備佔地面積小、可移動使用、簡潔美觀的優勢，336x200x283.5mm的長寬高尺寸下支持最長305mm的三槽顯卡直插、兼容172mm風冷散熱器、14CM ATX電源或SFX/SFX-L電源，它也突出了九州風神這兩年突飛猛進的同時也探索機箱無限可能，設計簡約、輕鬆便攜的同時也可展現個性風格。

其餘配置主要爲英特爾13代i5 13490F，這個功耗配置阿薩辛4S可以說有點大材小用了，而主板使用的是來自七彩虹的CVN B760I FROZEN WIFI D5 V20 冰霜登陸艦，這款強力小主板使用了超強的90A旗艦規格Dr.Mos和7+1+1相數字供電，標稱XMP 8000MHz強化雙槽高頻內存的支持，並採用了PCIe5.0x16合金強化顯卡插槽以及WIFI6+2.5G網口，不僅配置強力而且也支持微碼調整功能。顯卡是索泰的GeForce RTX 4070 SUPER - 12GB X-G OC 歐泊白，其採用NV Ada Lovelace架構、TSMC 4N工藝的AD104核心，7168cuda處理器，加速頻率2505MHZ，顯存頻率21Gbps，12VHPWR供電接口，整卡TGP功耗爲220W，全新升級的高效能冰芯散熱系統搭載靜音三風扇、大面積冰鏡導熱底座、4根冰脈2.0熱管、全覆蓋高密度鍍鎳鰭片和對流穿透散熱設計使得顯卡安靜平穩運行。內存則是宇瞻NOX暗黑馬甲套條，DDR5 6400頻率配合海力士B-DIE顆粒運行非常穩定。固態硬盤則是三星990PRO 1TB，其採用8nm製造工藝代號爲PASCAL全新自研主控和三星第七代V-NAND TLC閃存，1TB容量版本採用1GB的三星LPDDR4緩存芯片。

同時這次使用的散熱也是來自九州風神的新款散熱阿薩辛4S，一款在阿薩辛4的基礎上只保留中間的14cm風扇而減去出風口的12cm風扇，其餘任然不變依然保持7熱管雙塔設計和雙向恆定熱平衡熱管，以及雙模調速和250W解熱能力。最後使用的電源是來自海韻的FOCUS GX-850 ATX3 White白色限定版，它採用CHROMA MES 先進製程與高規格用料，以及海韻自家高端電源設計的SDP智能雙重保護高於英特爾的200%瞬時峯值功率，14CM的小巧機身居然使用13.5cm的FDB風扇算是一個大風車，全套壓紋模組線也再次升級最新的12V-2×6接口，使用了高規格的16AWG線徑和9.2A耐高電流鍍金端子，保障顯卡的穩定運行。

配置清單：

CPU：英特爾（Intel）13代酷睿 i5-13490F 處理器

主板：七彩虹（Colorful）CVN B760I FROZEN WIFI D5 V20

內存：宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）32GB套裝

顯卡：索泰（ZOTAC）GeForce RTX 4070 SUPER - 12GB顯卡X-GAMING歐泊白

SSD：三星（SAMSUNG） 990 PRO 1TB SSD

電源：海韻（SEASONIC） FOCUS GX850 ATX3 White白色限定版

散熱：九州風神（DEEPCOOL）阿薩辛4S-WH 白色雙塔7熱管風冷散熱器

機箱：九州風神（DEEPCOOL）CH160 ITX 白色機箱

整機展示：

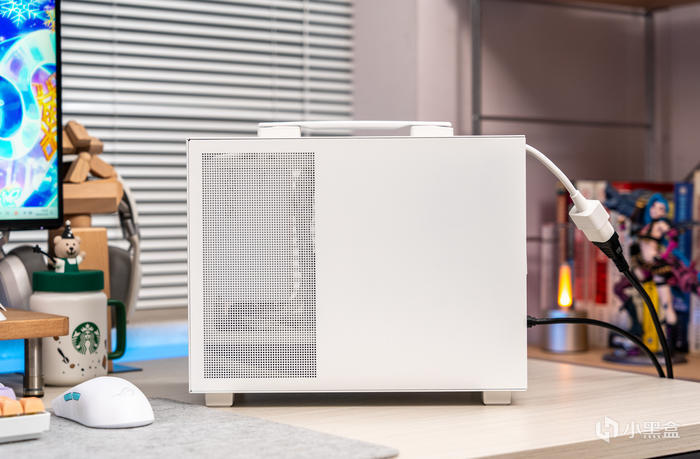

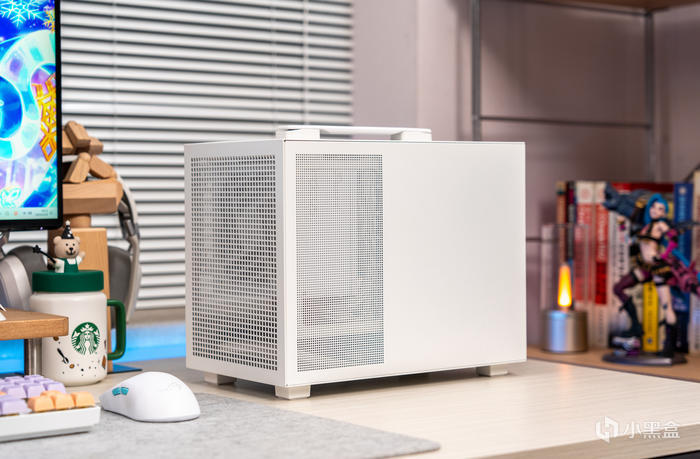

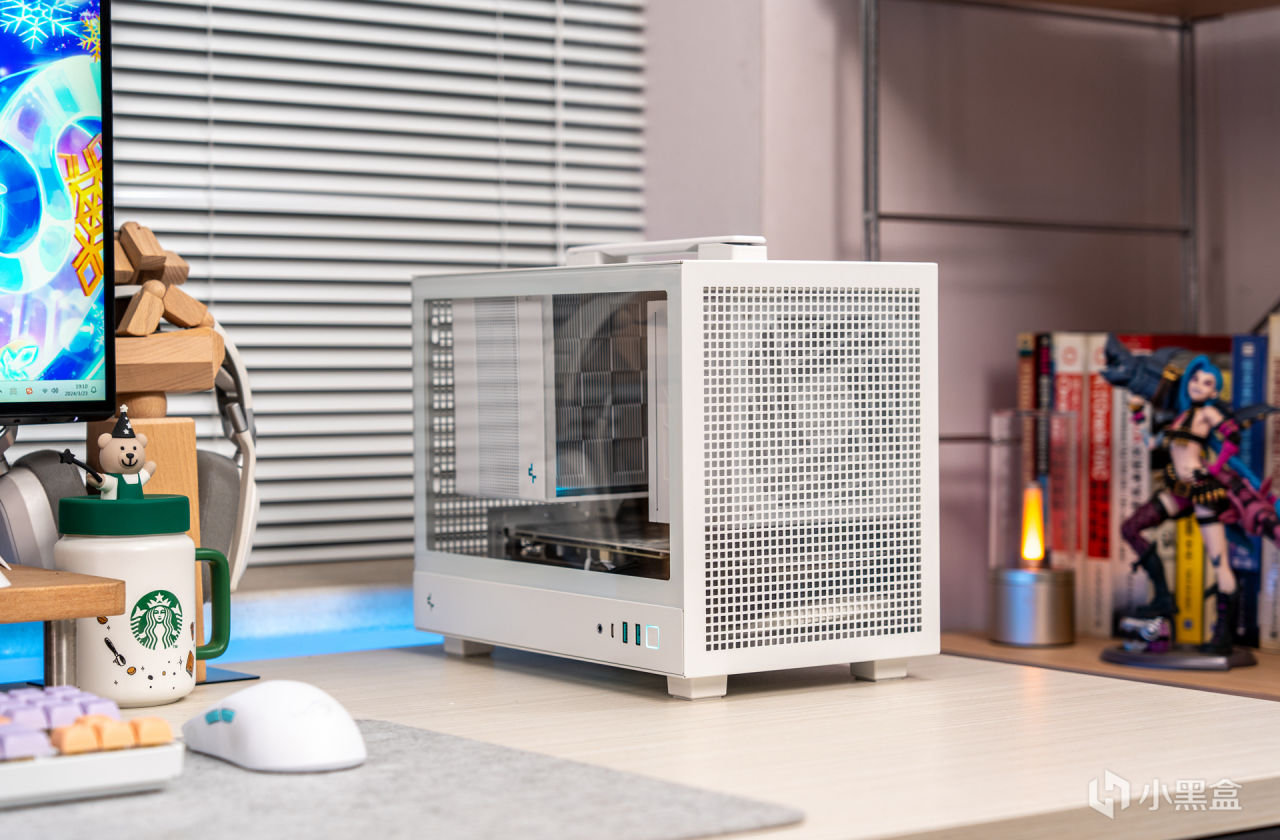

簡約的MESH網孔前面板，透漏着內部的海韻FOCUS電源

左側鋼化玻璃面板下簡潔的前置IO，一個帶白燈的開機鍵很符合配色

左側面板尾部還有一個九州風神的logo，logo不在前面板，而是低調的藏在後頭很不錯，同時CH160的腳墊比較高，應該是爲了直插顯卡底部進風的考量

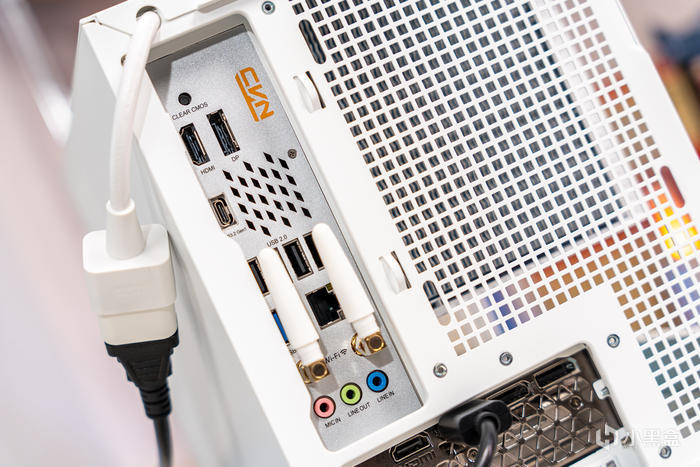

機箱的尾部，自帶的電源延長線比較軟，質量和手感都可以，如果是需要考慮走線的美觀，可以從IO擋板右側的兩個紮帶孔走線

CH160的頂部也是全MESH網孔，默認中置安裝一個提手

頂部的提手，說走就走的移動PC

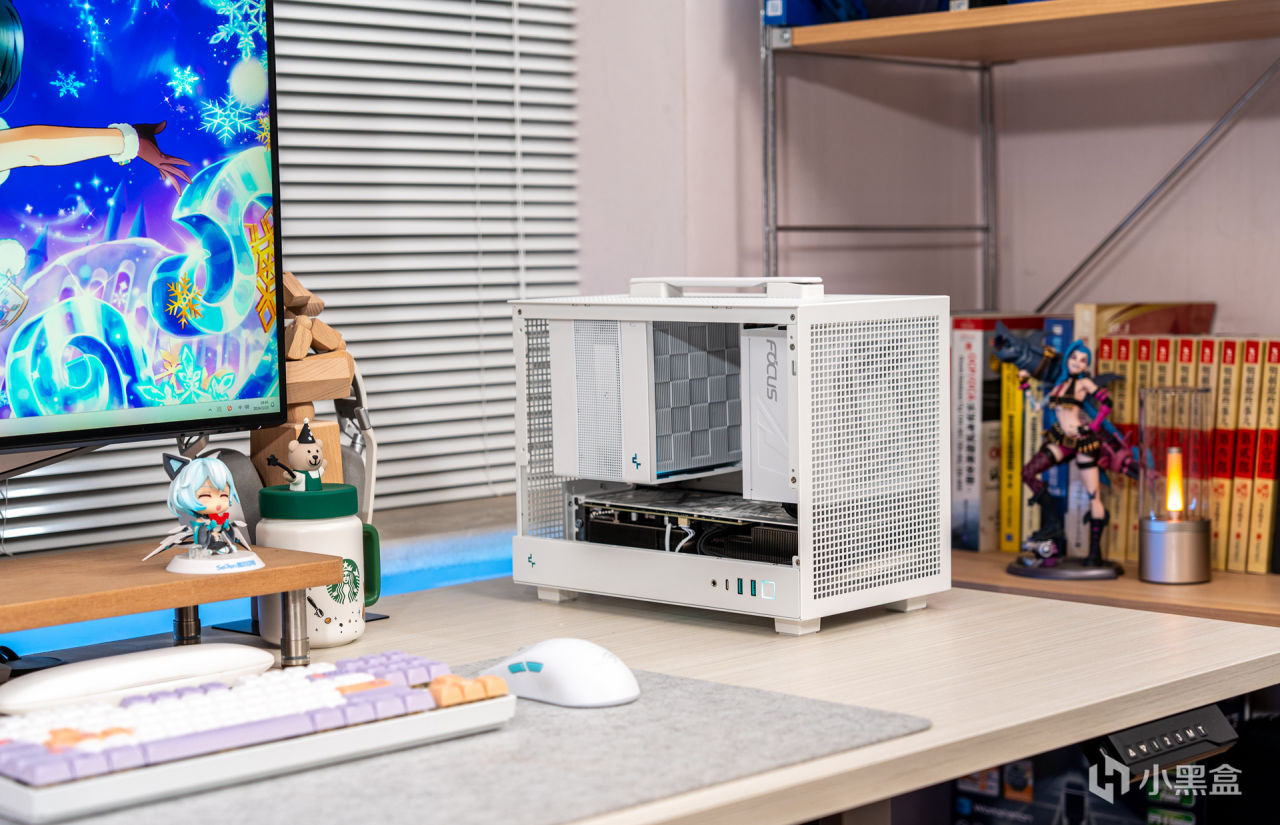

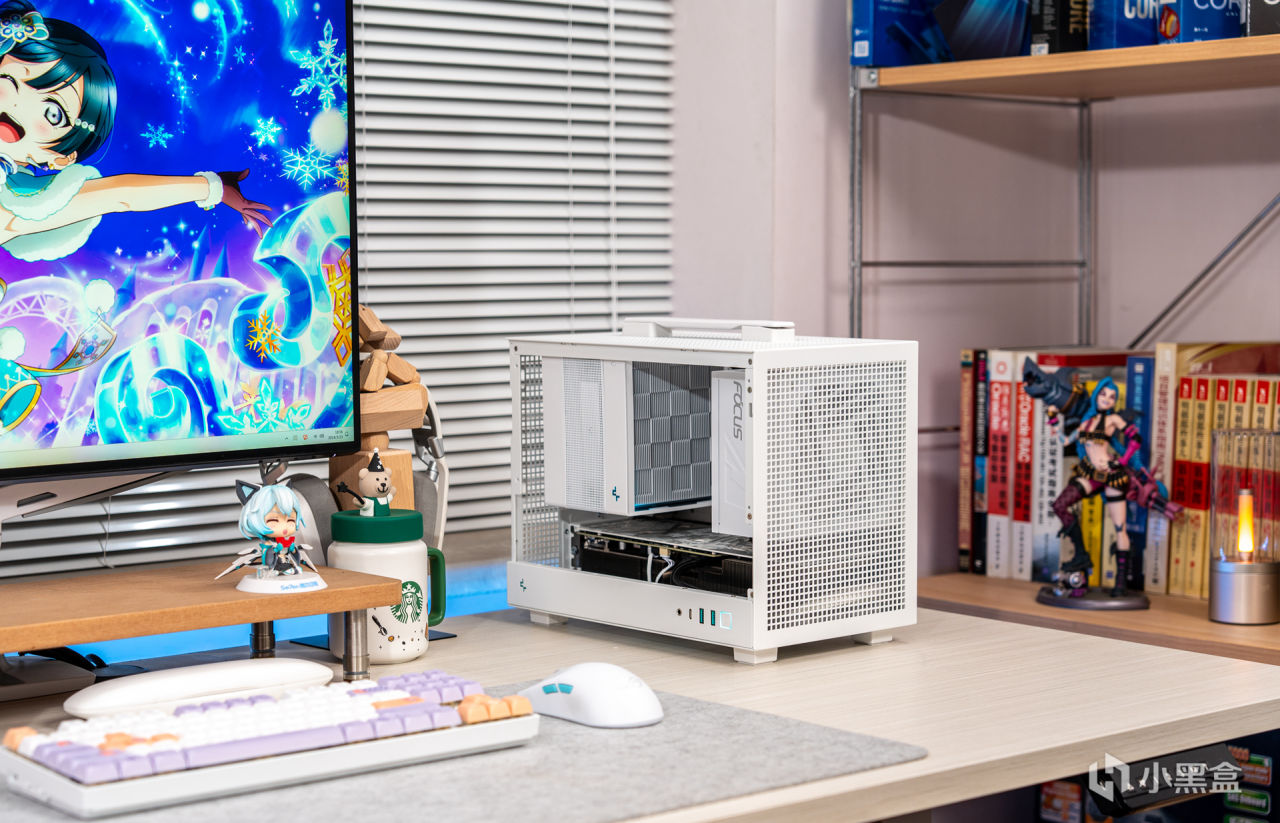

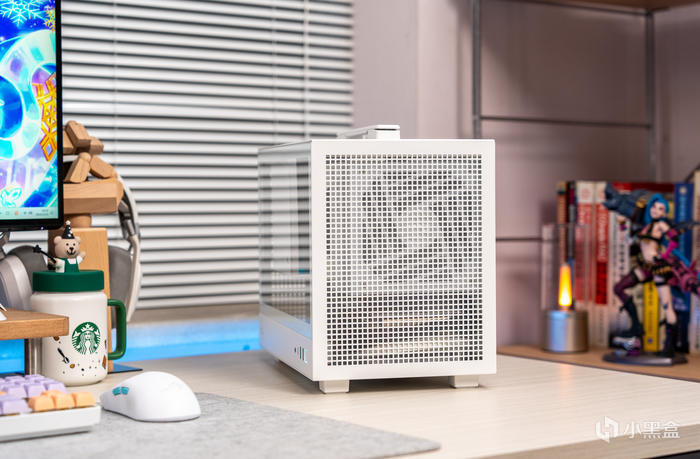

桌面45°視角

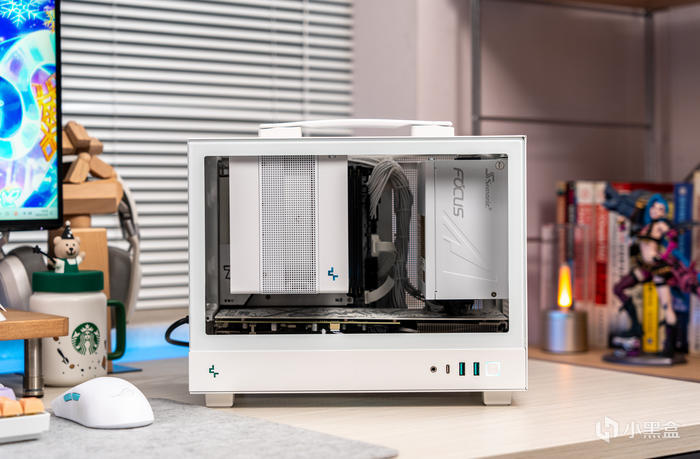

桌面90°視角

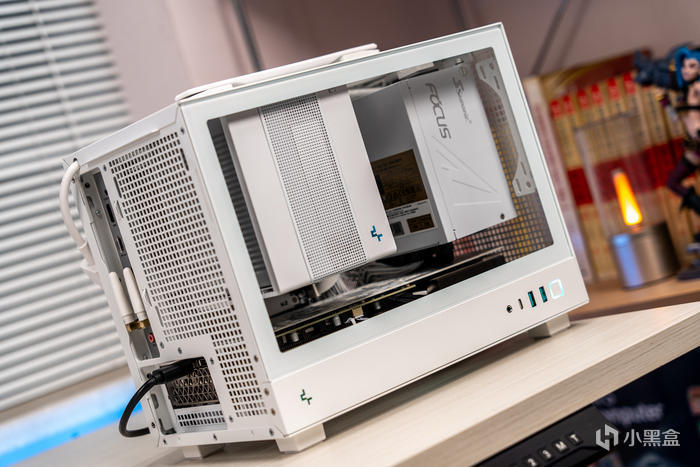

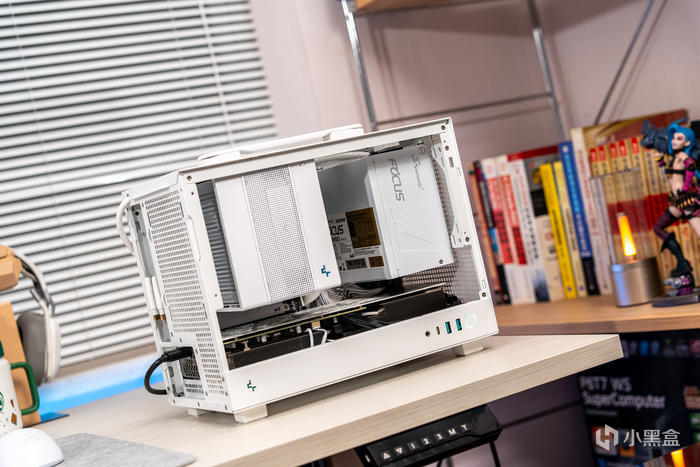

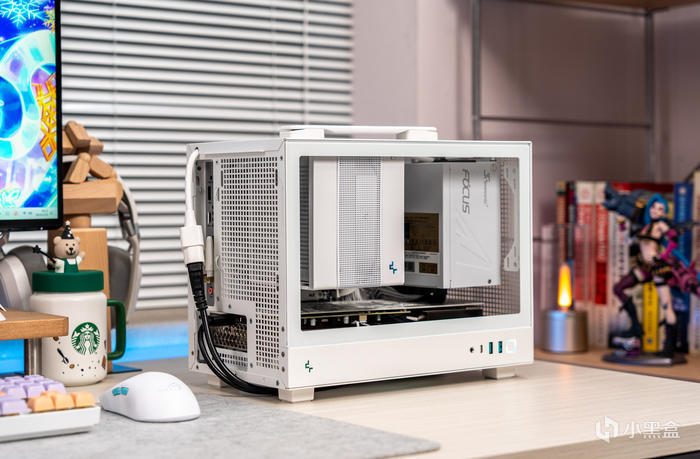

打開鋼化玻璃側板，可見內部緊湊的直插設計，雙塔散熱阿薩辛4S塞滿，電源也是前置塞滿

背板處前置部分也有MESH網孔散熱

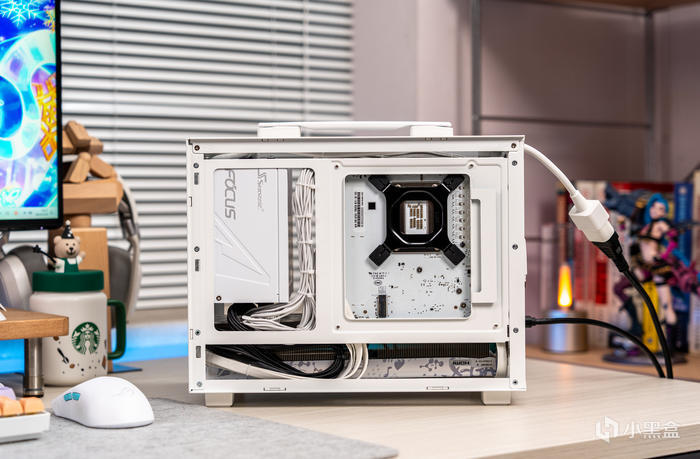

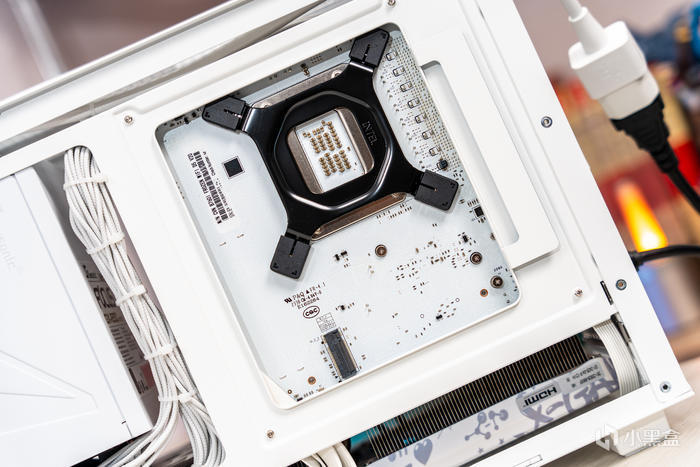

打開背板，內部理線空間不大，這裏使用了部分從主板下螺柱縫走線的策略，也還不錯，電源線直接在電源旁作了紮帶固定

七彩虹的這款CVN B760I FROZEN WIFI D5 V20 主板性價比還是非常高的，畢竟它配置了7+1+1的90A Dr.mos供電

主板比較簡約，沒有過多的修飾，但多個位置的散熱還是非常給力的，芯片組旁配置了1個M.2SSD位

同時在主板的背面也配置了一個PCIE4.0X4 M.2

主板的背板，USB口也基本夠用，還配置了獨立的CLEAR CMOS按鈕好評，B760I基本都是在內存上做文章超頻了

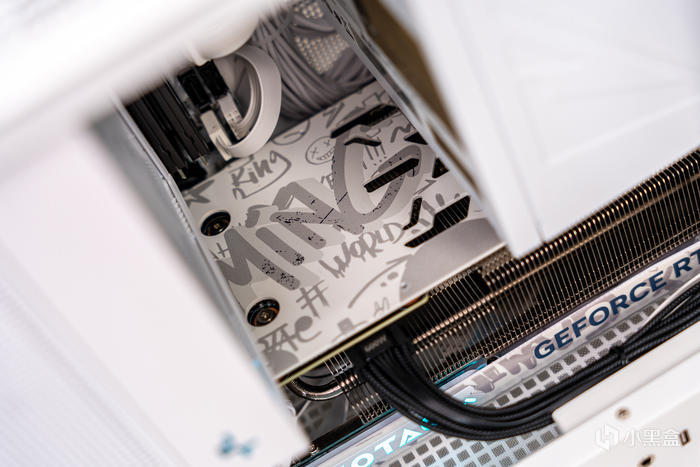

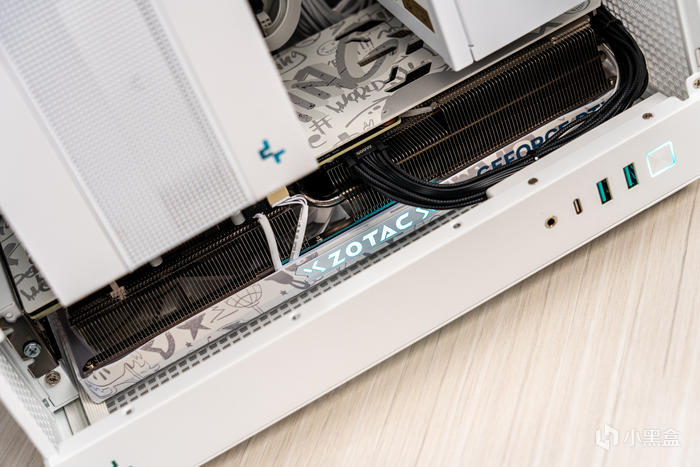

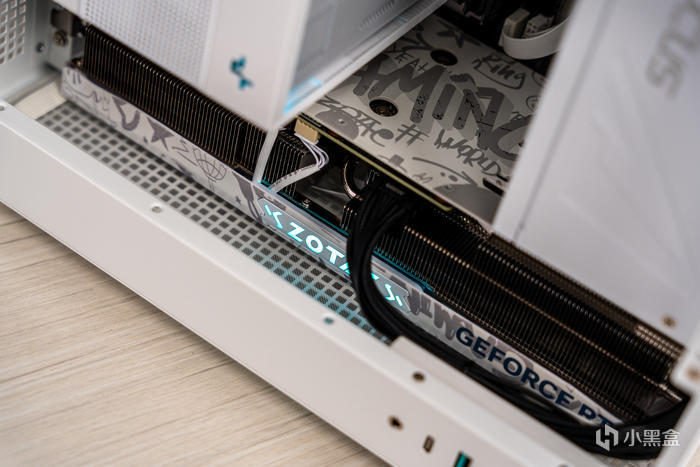

底部的直插安裝的顯卡，是來自索泰的GeForce RTX 4070 SUPER 12GB 顯卡X-GAMING歐泊白

顯卡的正面與背板都有歐泊白的紋理裝飾，與純白相比更有設計感

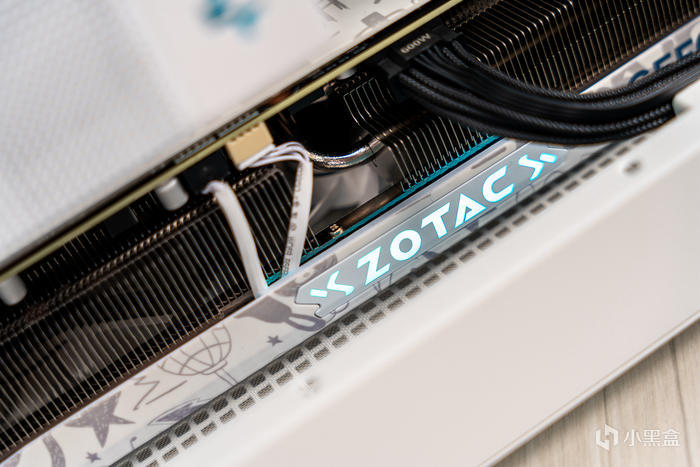

顯卡頂部慣例的ZOTAC 的ARGB燈效修飾

顯卡背板末端的GEFORCE

顯卡背板上的X-GAMING，極客態度的玩家中心立場

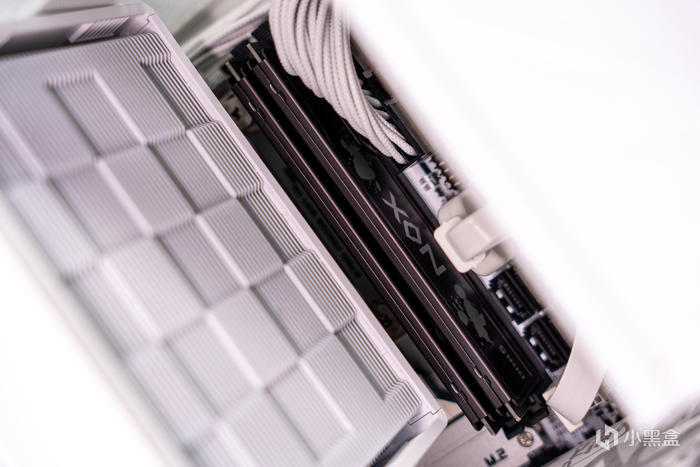

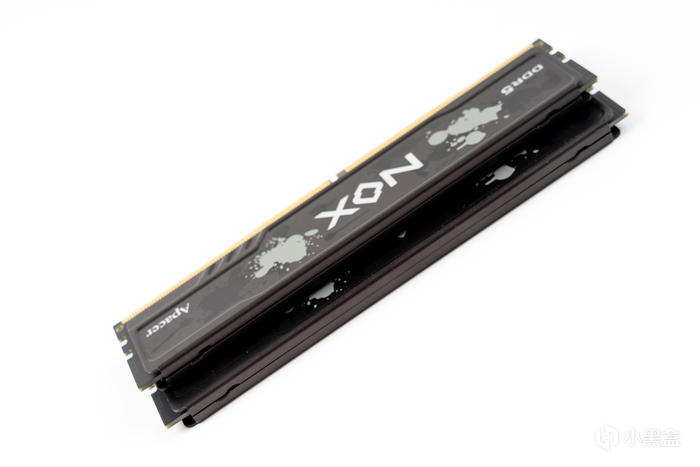

低調的宇瞻NOX 暗黑馬甲 DDR5 內存條

內存爲無光設計，頂部無任何裝飾，只是純純的提供了帶散熱的海力士A-DIE顆粒內存

整機內部

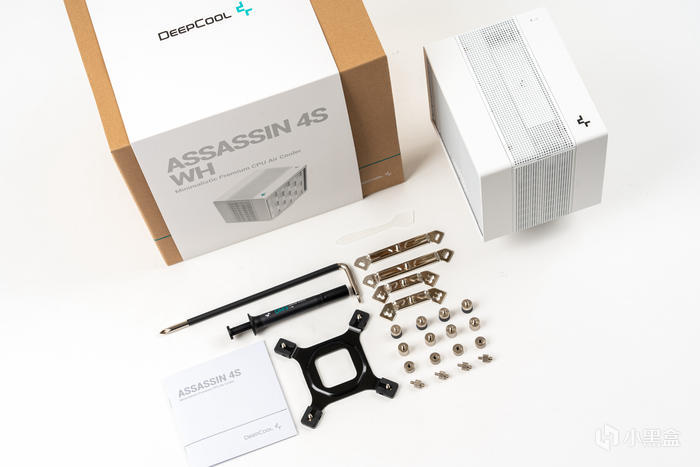

自從去年九州風神推出阿薩辛4散熱以來，簡約的正方體設計非常好評，不過對於有些玩家來說，雙風扇其實用到的概率會小一些，除非像14700K，13700K這些中高端I7 CPU才需要強力的散熱，來顆13600K之類的i5 CPU其實中置的14cm FDB風扇足夠了，就像貓頭鷹的D15與D15S一樣，所以阿薩辛4S這款省去12cm風扇而保留中置14cm風扇的阿薩辛4S就油然而生了

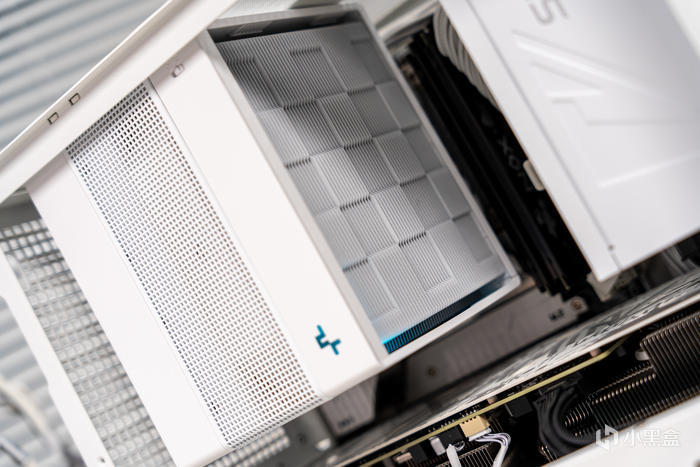

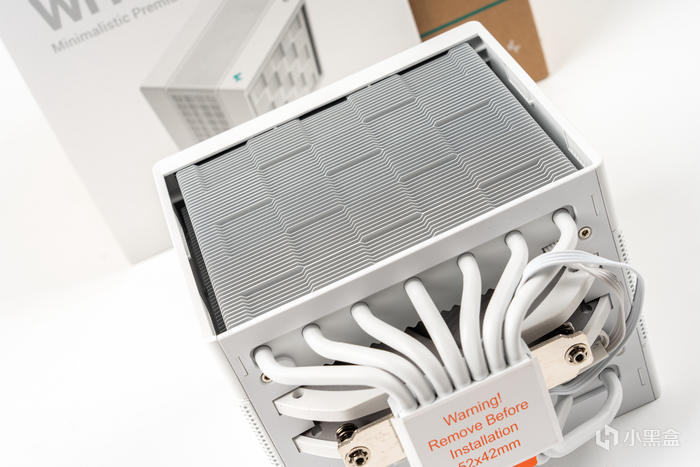

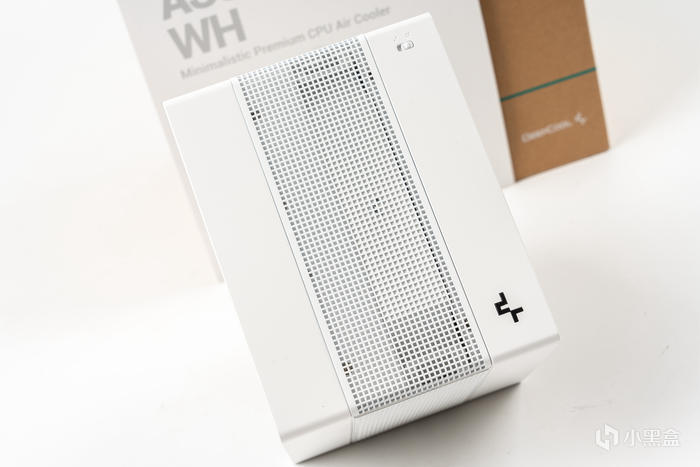

依然還是那個阿薩辛4散熱體，依然還是那個帶燈的九州風神logo，以及頂部的風扇調速開關

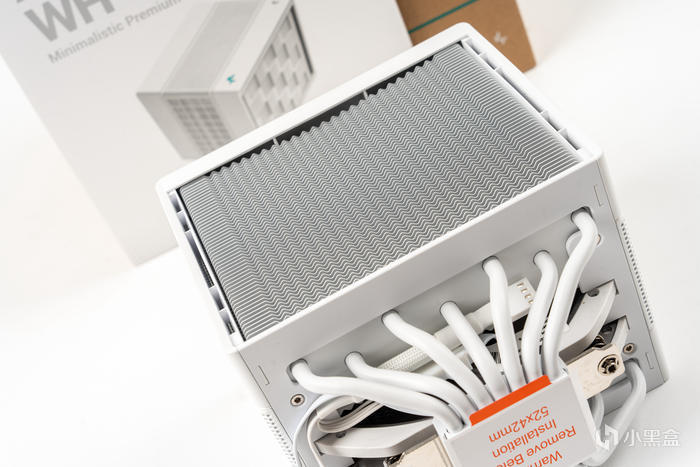

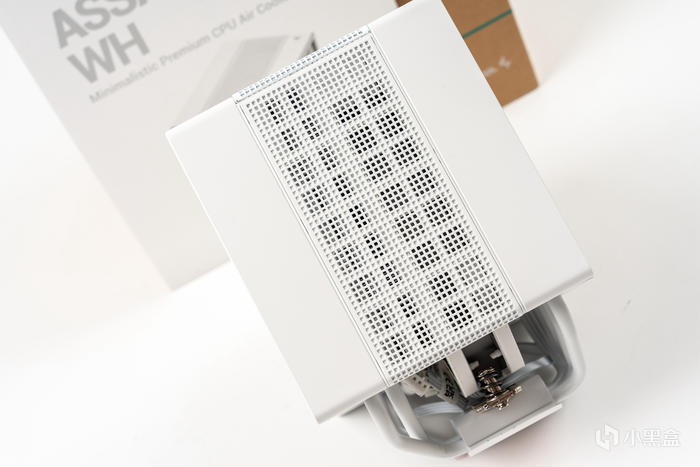

阿薩辛4S的進風處內存一側的矩陣鰭片設計

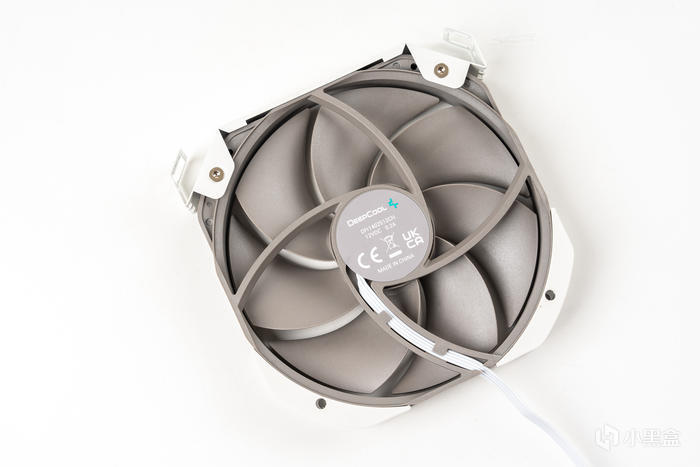

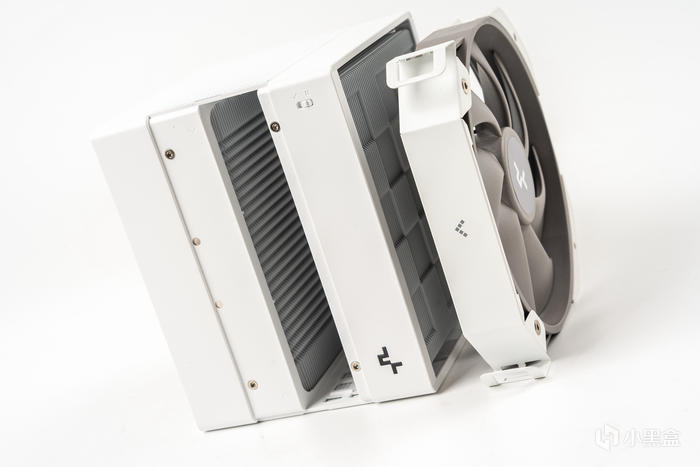

對了頂部的磁吸頂蓋拆卸非常方便，打開直接按下頂部和底部的鋼製暗釦即可提出阿薩辛4S的中置風扇了

對了這次的方案中七彩虹的B760I主板佈局CPU比較靠頂部，所以CH160頂部風扇支架剛好碰到阿薩辛4S約2mm，這兩根支架不僅可以安裝風扇，應該還有起到加強筋的作用，不過CH160機箱這麼小，頂部MESH面板安裝固定之後鋼性是一樣的，所以就拆了也沒啥問題

頂部MESH面板的反面有可拆卸的防塵網，同時底部和前面板的內部也各有一塊可拆卸防塵網

前置安裝的海韻FOCUS GX-850 電源，白色延長線下藏着電源開關與風扇停轉模式開關

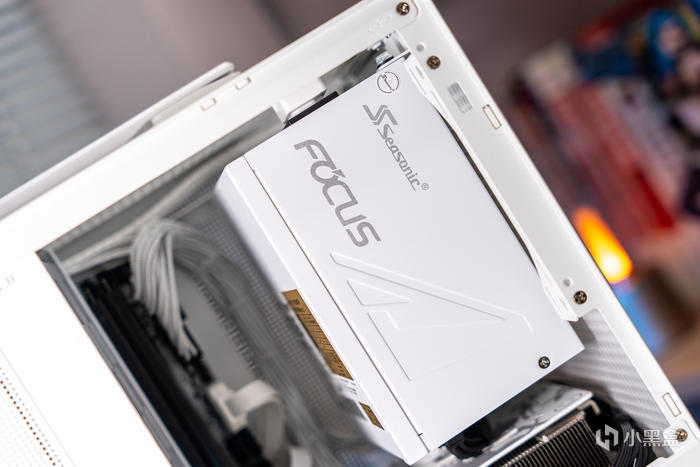

電源側面的海韻SEASONIC 與FOCUS的logo

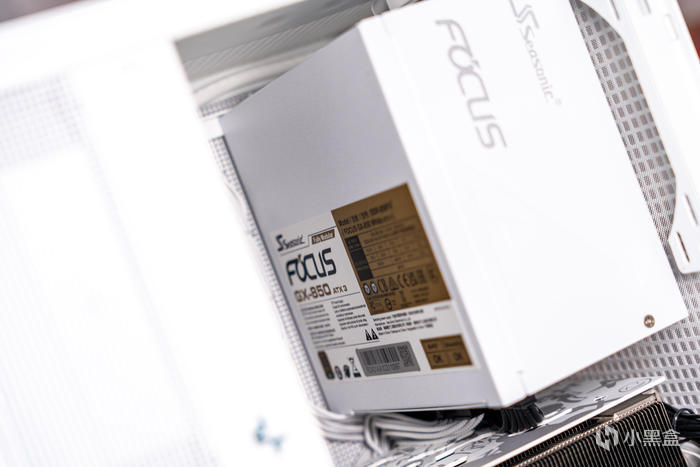

側面看電源的銘牌，熟悉的金牌金色貼紙

前面板MESH透漏着海韻FOCUS新版電源的進風口

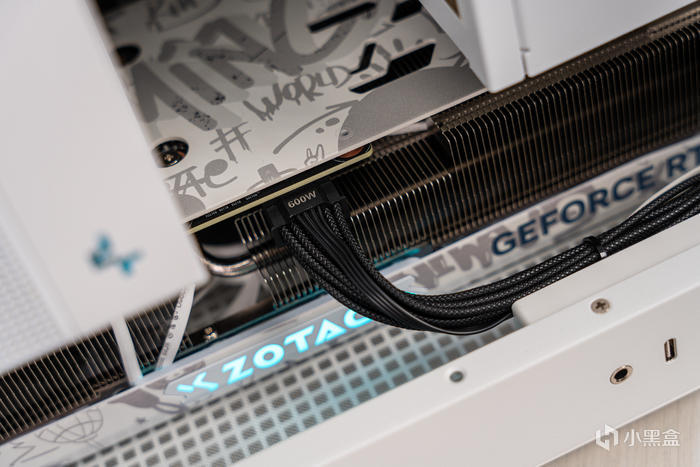

這次還使用了海韻最新12V-2×6接口線纜，也是海韻爲玩家能放心安全得使用新顯卡專門設計的雙色壓紋模組線

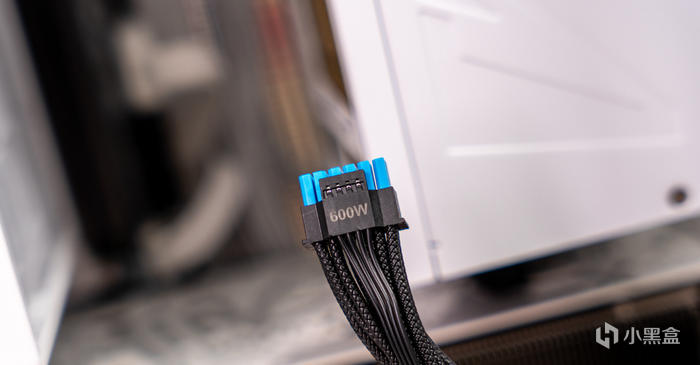

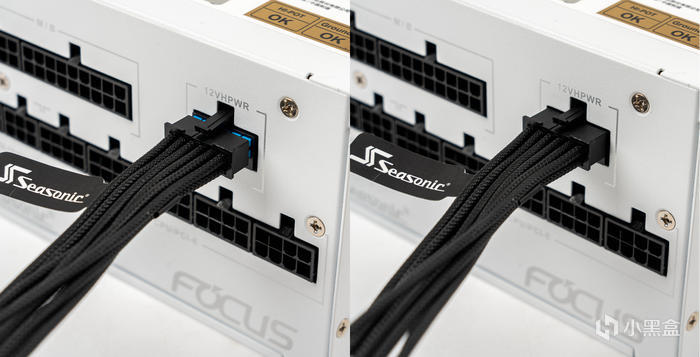

可以看到這款線纜內部爲藍色，只要這款線纜沒有查到底就依然能看見一點點藍色，杜絕了顯卡線纜沒有插到底而導致顯卡燒燬的情況產生

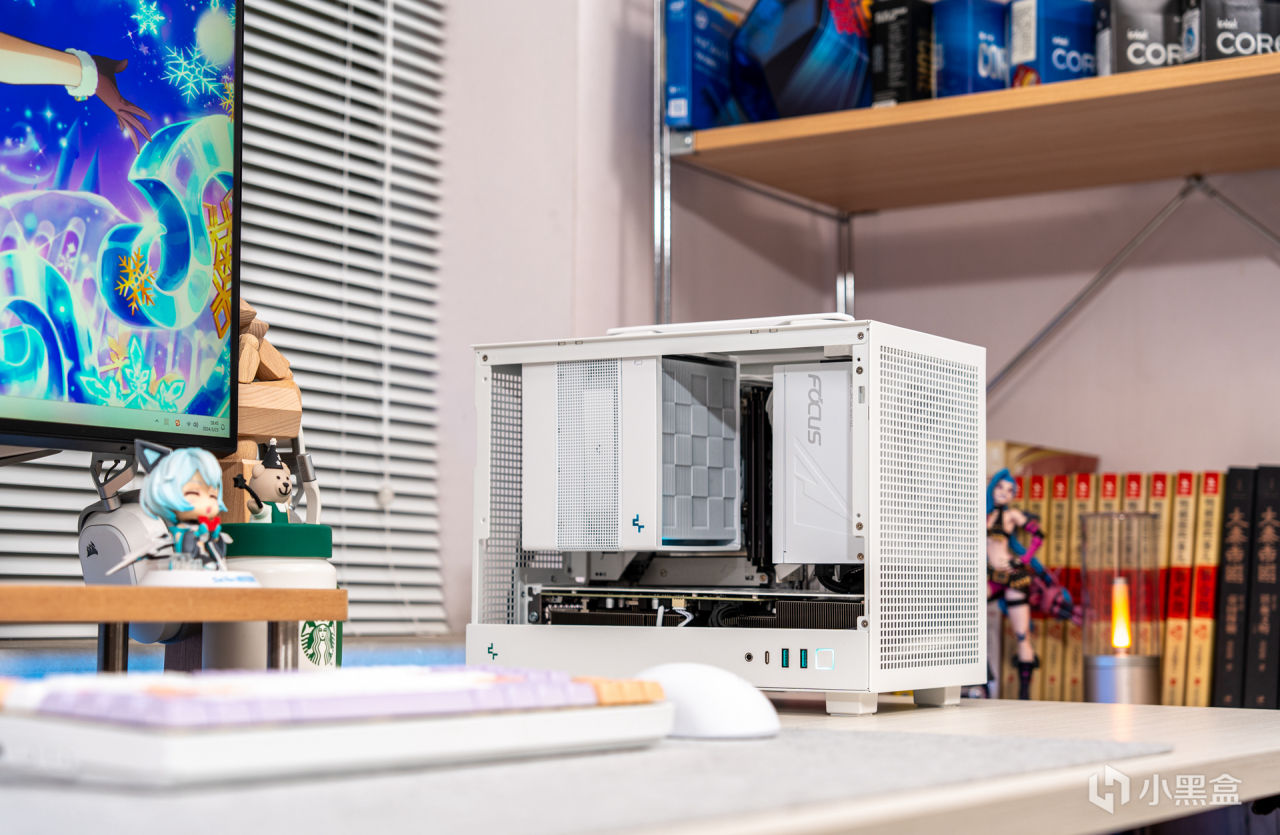

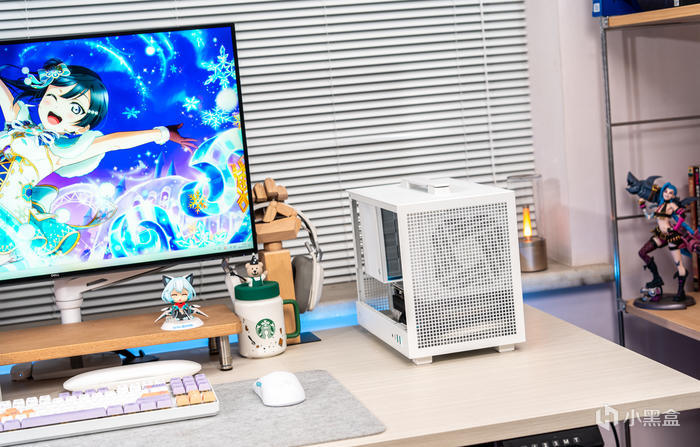

整機桌面展示

配件解析
七彩虹（Colorful）CVN B760I FROZEN WIFI D5 V20

主板是來自七彩虹的B760ITX DDR5主板，型號CVN B760I FROZEN WIFI D5 V20，這款小強力的主板使用了超強的7+1+1相數字供電和核心90A旗艦規格Dr.Mos，且標稱XMP 8000MHz強化雙槽高頻內存的支持，並採用了PCIe5.0x16合金強化顯卡插槽以及WIFI6+2.5G網口，寒霜合金散熱裝甲上同時還配備了一個隱藏式PWM散熱小風扇

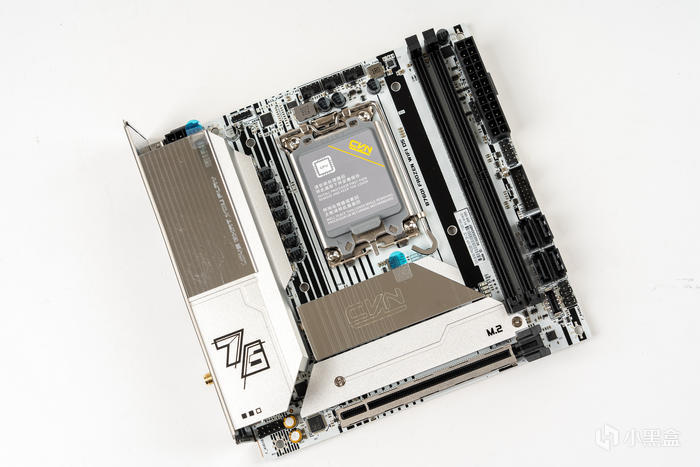

主板的全貌，銀色的寒霜合金散熱裝甲和白色PCB其實更適合純白主題的裝機

主板的背面也帶有一個PCIE4.0 X4 的SSD位，同時DDR5內存背面這裏也看不到插針，都是使用了新型的SMT工藝

供電散熱模組，左側磨砂紋理散熱上有76的芯片組代號，右側電鍍亮色紋理上有“LOVE WHAT YOU PLAY MINI”的標語

散熱片下的供電，這裏8相加頂部的1相共7+1+1相Dr.Mos供電，中間的PWM控制器型號爲MPS2311

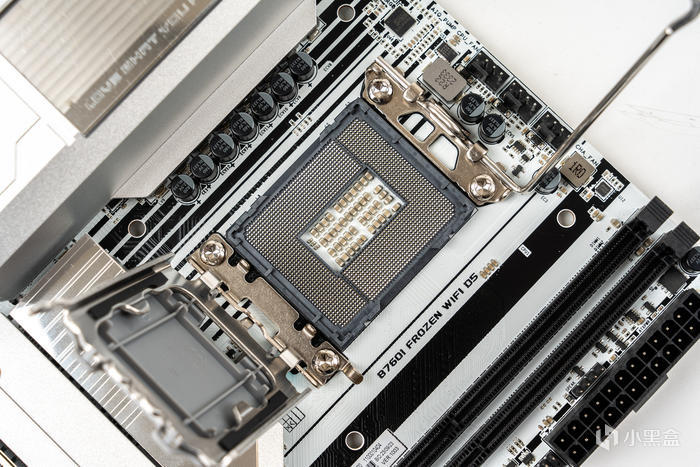

傳承三代的LGA1700處理器插槽

超頻優化佈線可擁有8000MHz的潛力，強化SMT工藝爲更完整清晰的傳輸高速信號，以及HIGH-V電壓增強可解鎖更高電壓模式

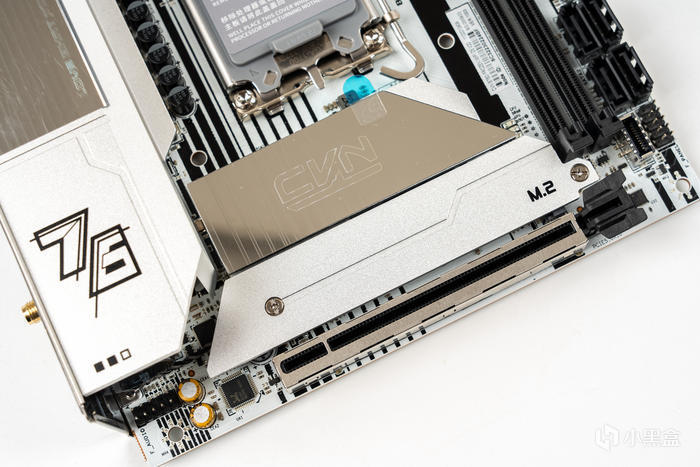

CVN的logo下爲B760芯片組，中間爲全覆蓋的M.2寒霜散熱裝甲，以及1條強化的PCIE5.0 X16 顯卡插槽

打開散熱裝甲下的PCIE4.0X4 M.2

頂部這裏提供了3路PWM風扇接口和1組ARGB接口，右側是高導通低損耗的8PIN強化端子

內存插槽右側還有1個10Gbps速率的前置TYPE-C和1個USB3.0，中間4個SATA3，以及24PIN 主板供電

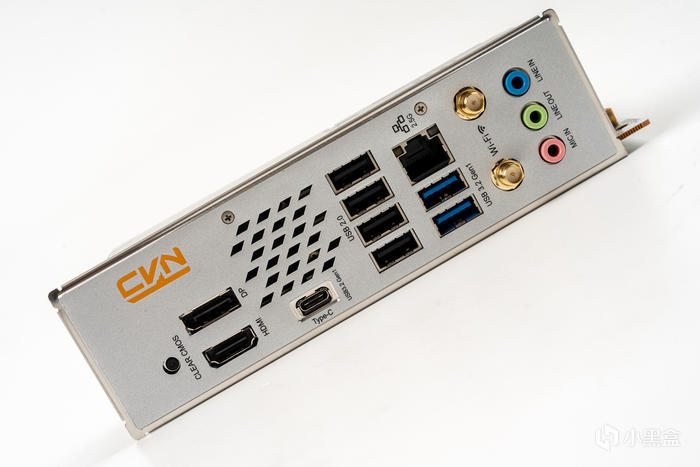

主板的後置IO接口，左側CVN的logo和中間一個鏤空的小風扇出風口，可自動吹走供電散熱上積蓄的熱量，接口布局從左自由依次爲CLEAR CMOS按鈕、集顯HDMI、集顯DP、USB3.2 GEN1 的type-C、4個USB2.0、2個USB3.2 GEN1、1個2.5G LAN、WIFI6雙天線接口、音頻輸入輸出接口

索泰（ZOTAC）GeForce RTX 4070 SUPER - 12GB顯卡X-GAMING歐泊白

顯卡是來自索泰的顯卡GeForce RTX 4070 SUPER - 12GB X-G OC 歐泊白採用NV Ada Lovelace架構、TSMC 4N工藝的AD104核心，7168cuda處理器，加速頻率2505MHZ，顯存頻率21Gbps，12VHPWR供電接口，整卡TGP功耗爲220W

GeForce RTX 4070 SUPER 搭載的 CUDA 核心比 GeForce RTX 4070 多 20%，非常適合2K分辨率下的最高設置遊戲，在大多數圖形運算密集型遊戲中，GeForce RTX 4070 SUPER 性能超越 RTX 3090，但功耗更低；開啓 DLSS 3的情況下性能可達 GeForce RTX 3090 的 1.5 倍

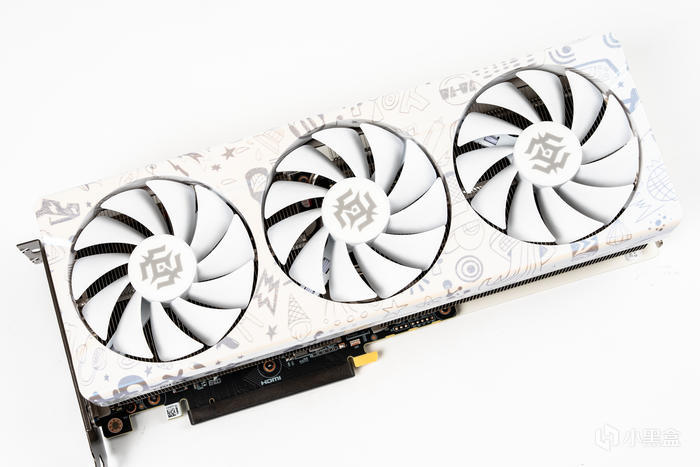

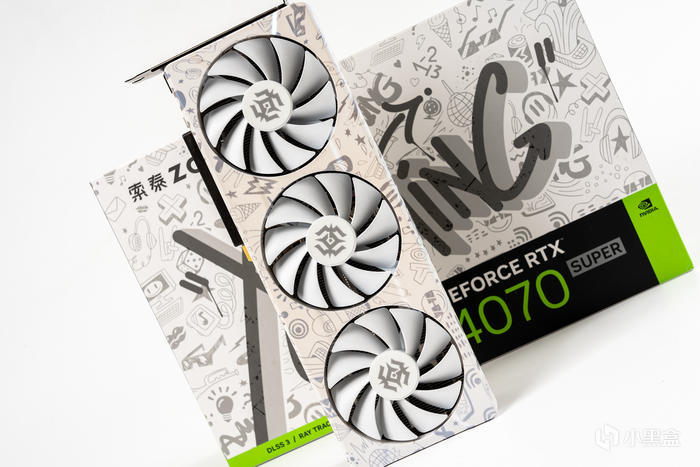

顯卡的本體，303mm的長度，高度121mm可適應大多數的標準機箱，而這款顯卡的歐泊白顏色設計靈感來源於白歐泊石，清新淡雅的白色基底色上採用多重特殊工藝處理，變彩效應充滿神祕與夢幻之感

加固的合金背板保護顯卡PCB提升靜電防護能力，還具有對流穿透設計迅速降溫

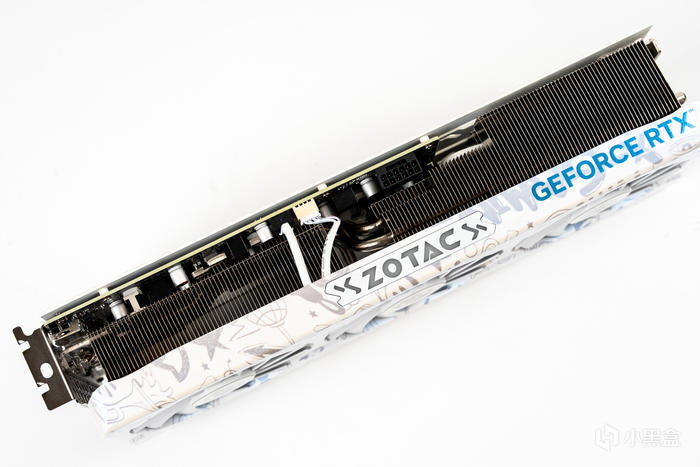

顯卡的肩部區域，兩槽多61mm厚度，全新升級的高效能冰芯散熱系統

中置ZOTAC的ARGB燈效logo與Geforce RTX的藍色logo，信仰燈的ARGB效果可在FireStorm管控軟件中設置和微調

40系SUPER系列已經標配12VHPWR接口

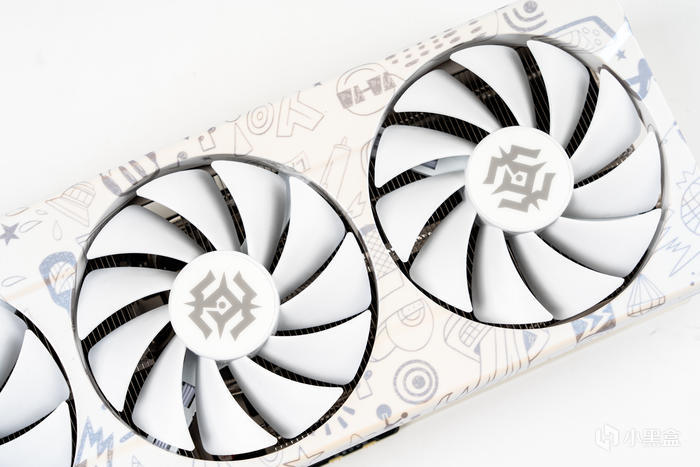

搭載支持智能啓停的靜音三風扇，爲X-GAMING系列打造的暗影疾風扇葉，進一步優化葉片曲率，提升扇葉表面光滑度，減少空氣摩擦和風噪，提升風量風壓和風流。底部大面積冰鏡導熱底座

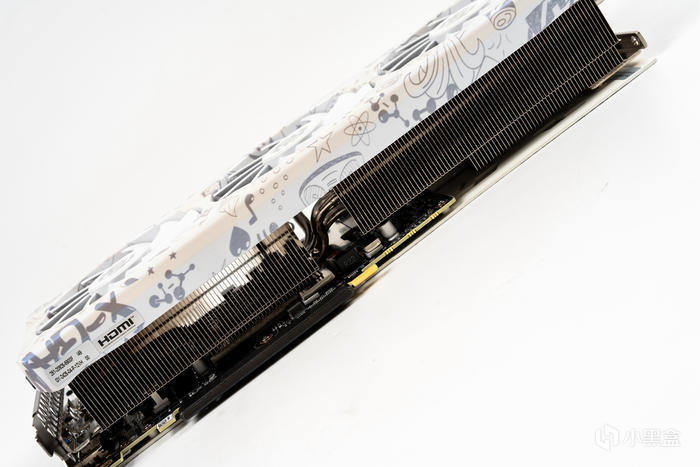

側面可以看到全覆蓋高密度鍍鎳鰭片，加高加厚保證了顯卡的涼快

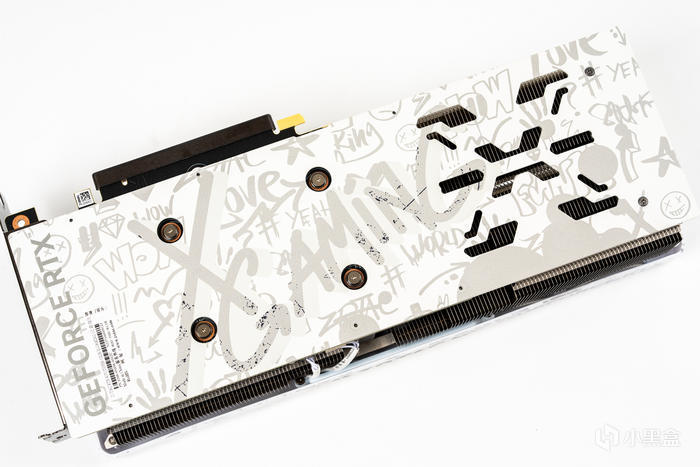

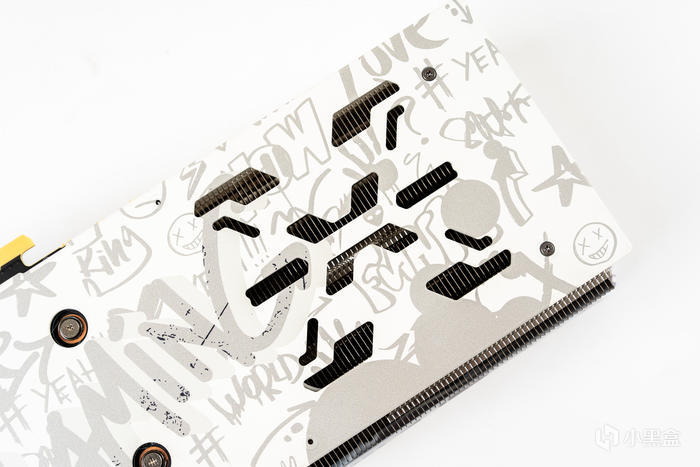

顯卡背板處的鏤空對流穿透設計，可使迅速降溫

歐泊白的X-GAMING

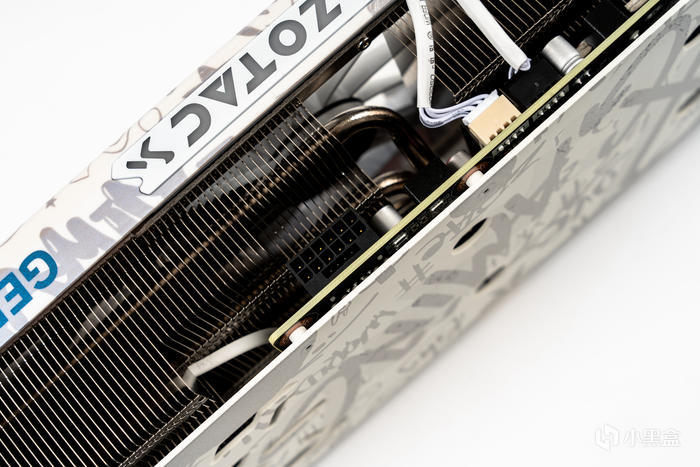

顯卡末端可看到配置了4根冰脈2.0熱管，相對於4070super來說是很夠用的

40系顯卡背板標配的接口4個DP1.4A+1個HDMI2.1A

宇瞻（Apacer）NOX暗黑馬甲 DDR5 6400 （16Gx2）套裝

內存是來自宇瞻的無光內存——NOX暗黑馬甲

NOX暗黑馬甲爲宇瞻首款DDR5電競系列內存，在效能、容量、穩定性及能耗上都有顯著提升

迷彩風格的低調潑墨意向，這一套條規格爲DDR5 6400 16G*2，時序C32-39-39-84,電壓1.4V，並且採用的是海力士A-DIE顆粒超頻能力不俗

NOX暗黑馬甲做了通體全鋁合金的馬甲包裹，頂部簡單修飾，實用爲主

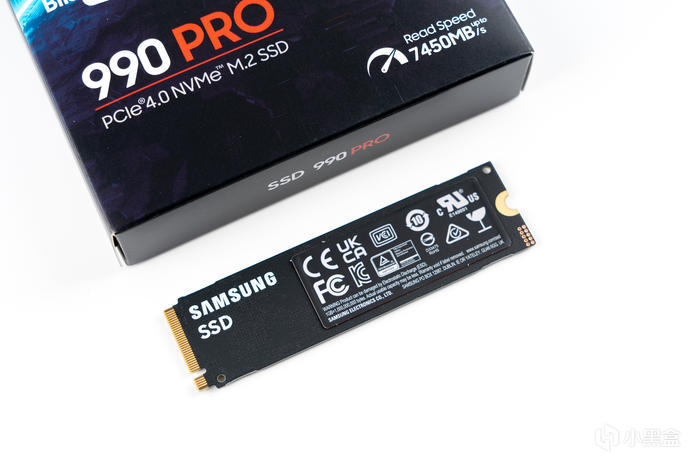

三星（SAMSUNG） 990 PRO 1TB SSD

三星的PCIE4.0 M.2固態硬盤——1TB的990 PRO ，可達到7450MB/s和6900MB/s的順序讀寫速度，其採用8nm製造工藝代號爲PASCAL全新自研主控，提升性能的同時也降低了功耗，以及配備三星第七代V-NAND TLC閃存，1TB容量版本採用1GB的三星LPDDR4緩存芯片

990PRO的隨機性能高達1400K IOPS和1550K IOPS；TurboWrite 2.0技術，大幅提升了SLC緩存空間，2TB最高可達226GB；整體理論功耗相較於三星980 PRO降低了25%

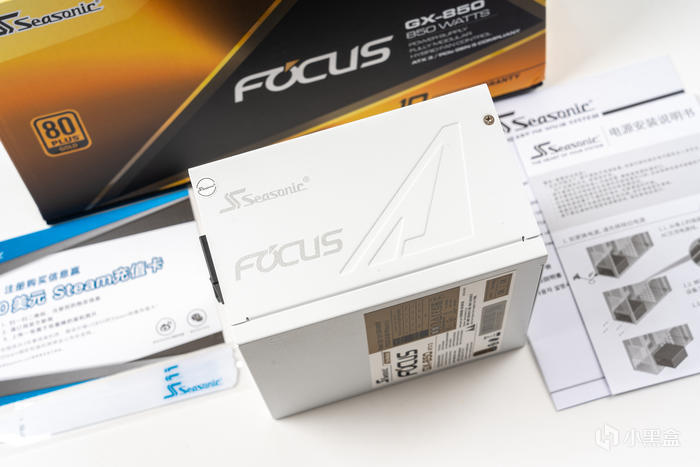

海韻（SEASONIC） FOCUS GX850 ATX3 White白色限定版

海韻的金牌電源FOCUS系列可以說是DIY電源產品中的主流標杆產品，也被許多OEM所採用，而海韻也對FOCUS 系列作了intel規範的最新更新標註了3，這款中堅力量顯而易見的特點是：其一，採用的全套壓紋模組線，PVC壓紋工藝細緻如編織質感，使用足料銅芯高規格用料，更高規格的16AWG線徑和9.2A耐高電流鍍金端子，使得新顯卡線符合最新的12V-2×6接口，無懼600W的顯卡功率輸出；其二是雖然採用14CM的小巧機身，但仍使用13.5cm的FDB風扇，應該是14cm電源機身所能容納的最大尺寸散熱風扇了；其三採用了第4代創新數字IC智能溫控技術，數字IC監控實時溫度及負載，自動調節風扇轉速，更精確控制風扇啓停/啓轉，0dBA模式延長風扇使用壽命，兼具散熱與安靜體驗；其四採用的海韻自家高端電源設計的SDP智能雙重保護更安全，高於intelATX3標準的200%瞬時峯值功率；其四十年質保更能保證平臺換個幾輪沒問題。最後在製造工藝上採用CHROMA MES 先進製程與高規格用料，高耐溫50°工業級標準，帶來卓越性能和可靠性。

電源的本體，14cm純白短機身設計，13.5cm尺寸的風扇應該也是在14cm機身上首次見到了，還使用同色純白設計，其風扇罩的設計也使用了和新推出的VERTEX 峯睿電源一樣的設計

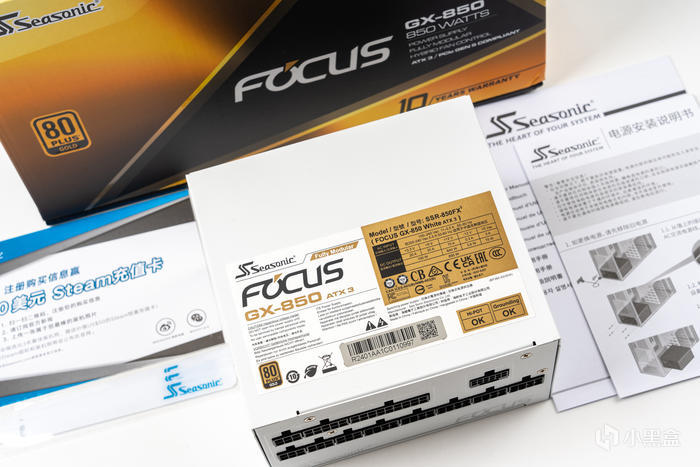

電源的銘牌，標註了額定功率的設定，單路12V 最大70A 840W設計，+3.3V最大20A、 5V最大20A

電源的側面是海韻logo和FOCUS標，還有個凸起的鋼印應該也是與峯睿一樣的

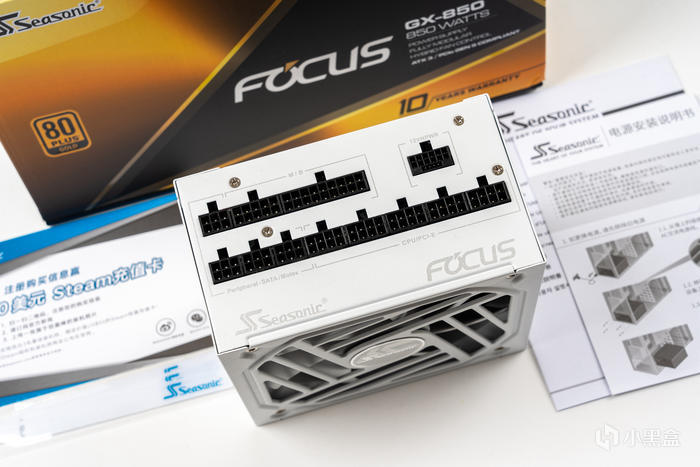

電源的全模組接口一面，每個部分都分開標註用途，右上角則是單獨列出的12VHPWR接口

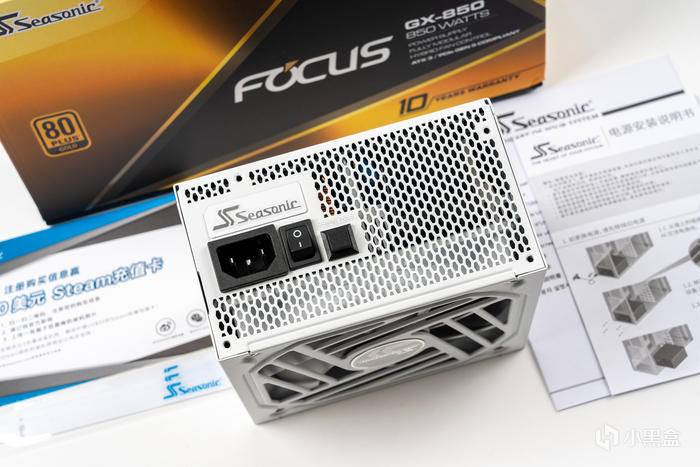

電源的尾部出風口，電源開關和HYBRID MODE開關，以及白色銀字的海韻logo標

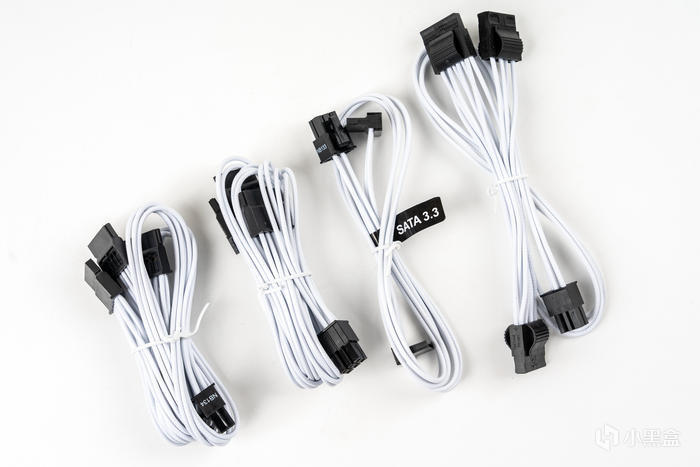

全套白色壓紋線，這是兩組SATA、一組SATA3.3、一組IDE

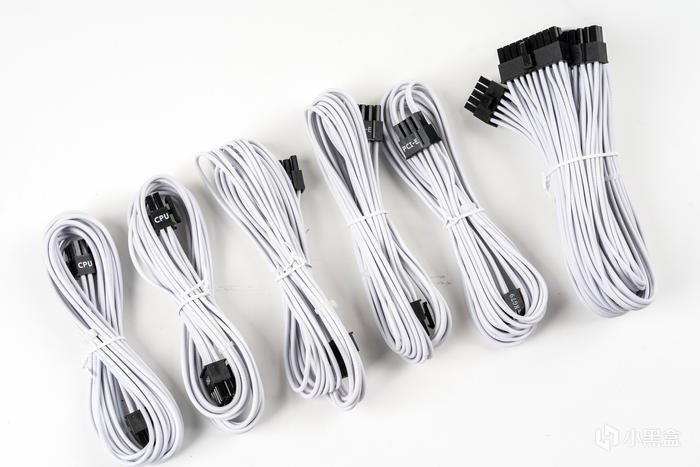

這是兩組CPU8P、三組GPU8P、一組ATX24P

最後是新型的新型12V-2×6接口顯卡線，FOCUS系列已經在最新包裝中標配了12V-2X6線纜。不過今天要使用的還是海韻又單獨設計的雙色12V-2X6壓紋線，只是這款壓紋線目前還暫時只有黑色。

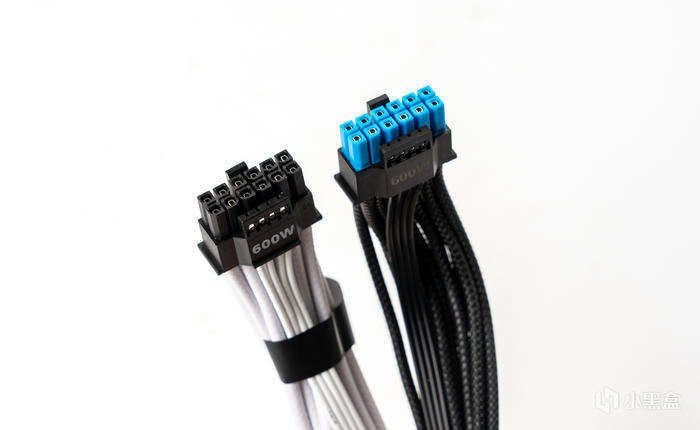

新版12V-2×6雙色接口，H++新規標識，符合ATX 3.1與PCIe CEM 5.1規範，採用16AWG高規格線徑，H++表示使用了>9.2A耐高電流端子，同時具有700mm的線長，當然也向下兼容12VHPWR接口的顯卡與電源。

另外需要說明的是，2023年9月，intel更新了ATX3.1電源設計指南，相比ATX3.0規範最顯著的改變之一是引入了新的16Pin顯卡供電接口12V-2×6。但是實際上，它們之間的線材並無差別，區別在於板端接口（顯卡插座和電源模組背板插座），12V-2x6插座16Pin中，12Pin供電針腳長度已從4.2mm變長至4.45mm，SENSE 4Pin針腳長度從4mm縮短至2.5mm；針腳更短所以當接口沒有插好時，根據SENSE0和SENSE1在“Open”懸空時，顯卡將不會上電，可以避免像此前12VHPWR接口插接不良但顯卡依舊上電工作的情況，從而防止接口燒燬。另外，12V-2x6接口上必須標有“H++”字符，表示支持9.2A或更高電流的針腳/端子，以區別於之前標有“H+”字符的 12VHPWR接口。
