德商德境界be quiet! 500FX機箱＋微星Z690黑刀鋒裝機體驗

德商德靜界（be quiet!）是一家專門爲DIY玩家提供專業低噪音電腦硬件的製造商，產品以歐式簡約設計風格和超出預期的靜音效果著稱，在其成立20週年之際，德商德靜界（be quiet!）不僅推出了不少新的產品，同時也對旗下經典系列進行了升級並重新定義，今天爲大家分享的裝機便是來自於其新的FX系列，廢話不多裝機配置如下：

硬件配置

CPU INTEL i7-12700K

散熱器德商德靜界(be quiet!) PURE LOOP 2 FX 240

主板 MSI MPG Z690 DDR4刀鋒鈦黑色

電源德商德靜界(be quiet!) PURE POWER FM 850W

機箱德商德靜界(be quiet!)500FX

硬盤 XPG S70 Blade 1Tb & XPG 翼龍 S11

顯卡 ZOTACRTX 3070 天啓

內存XPG 龍耀 D50DDR4 3600 16G(8Gx2)套裝

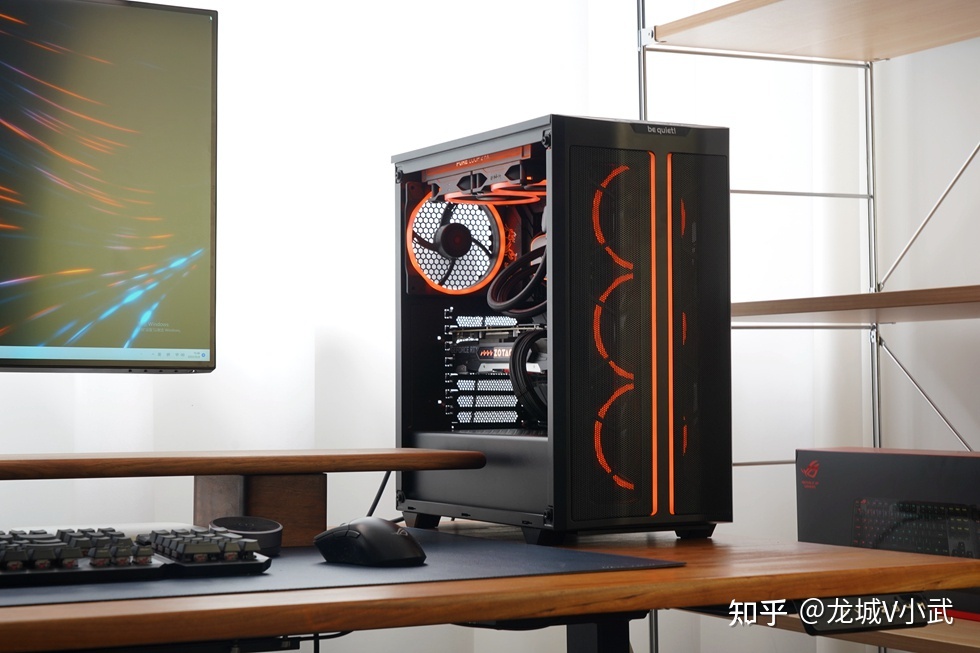

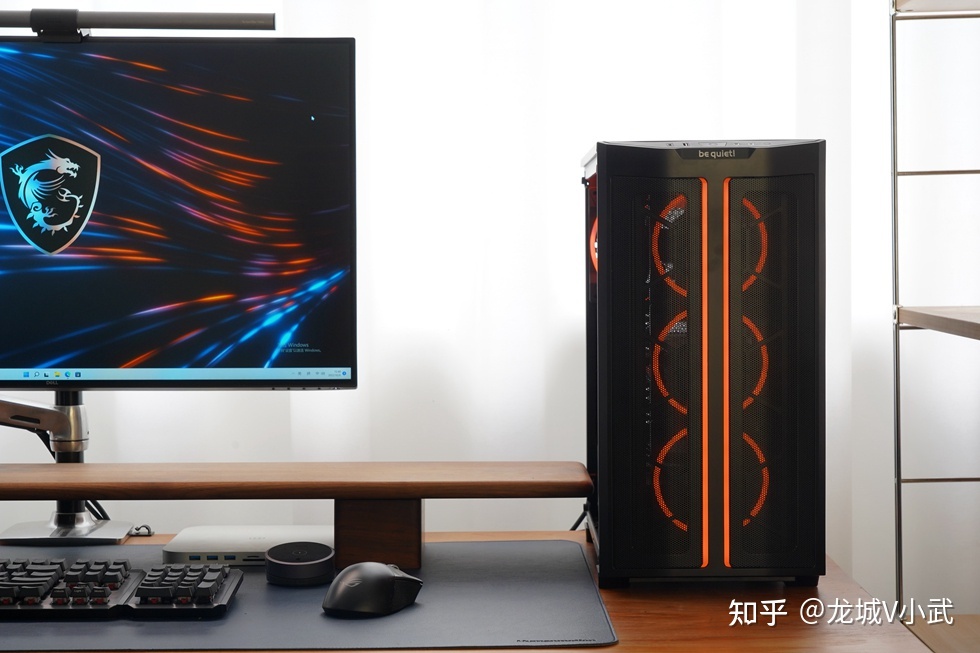

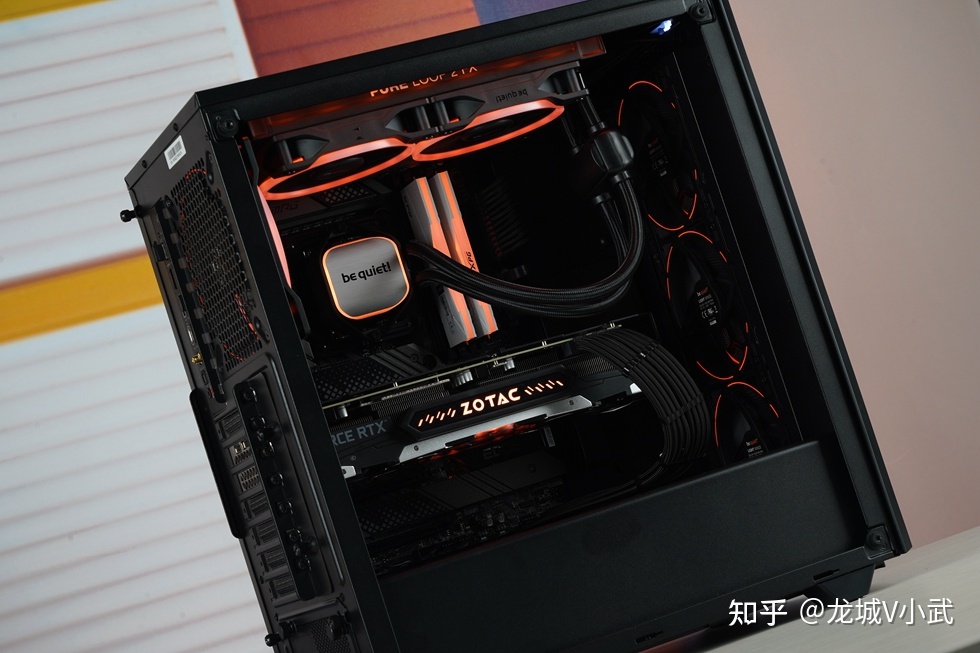

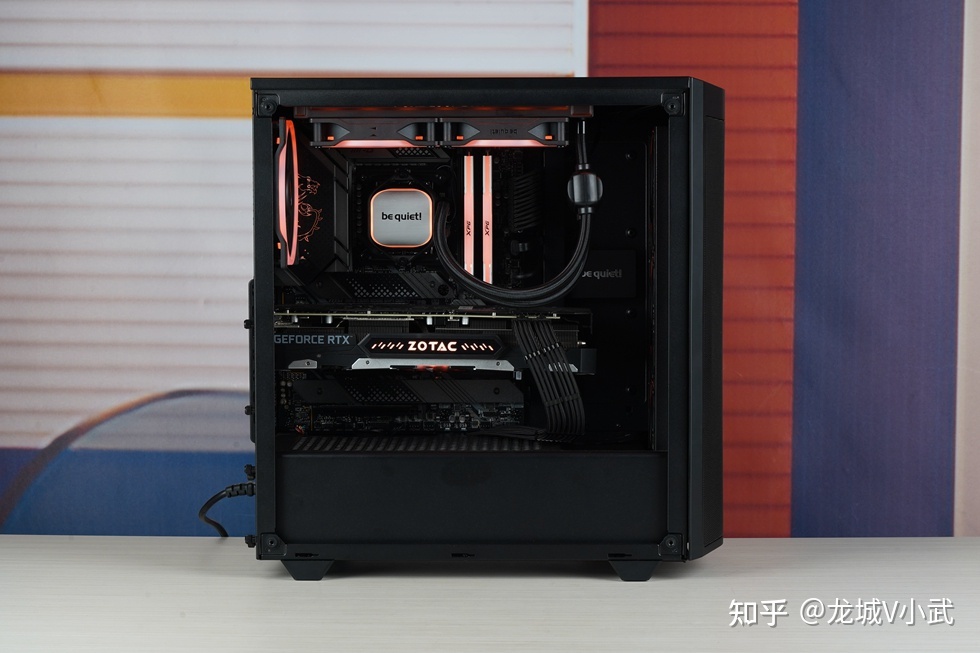

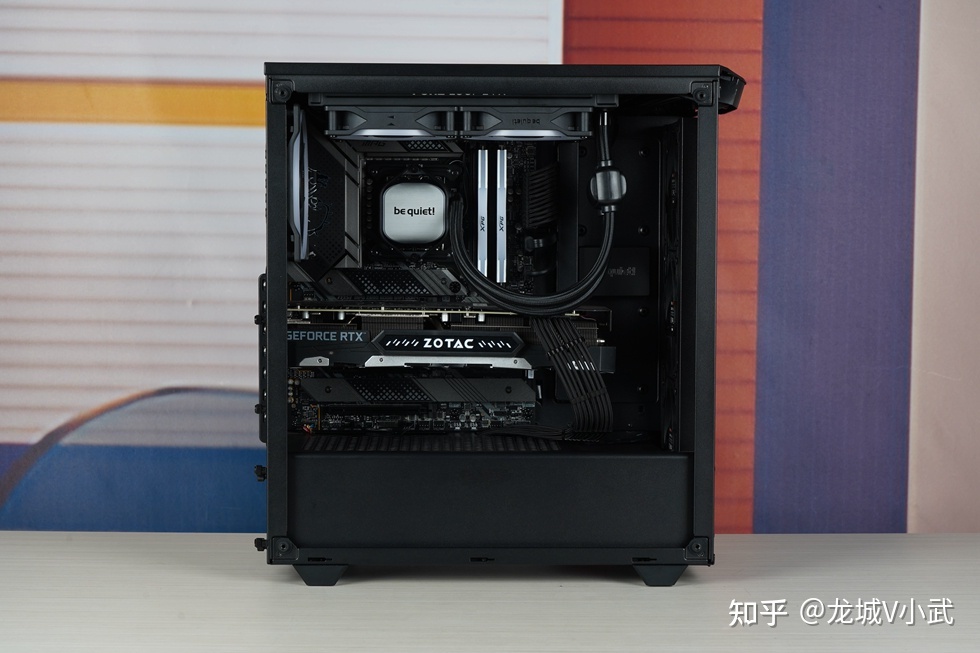

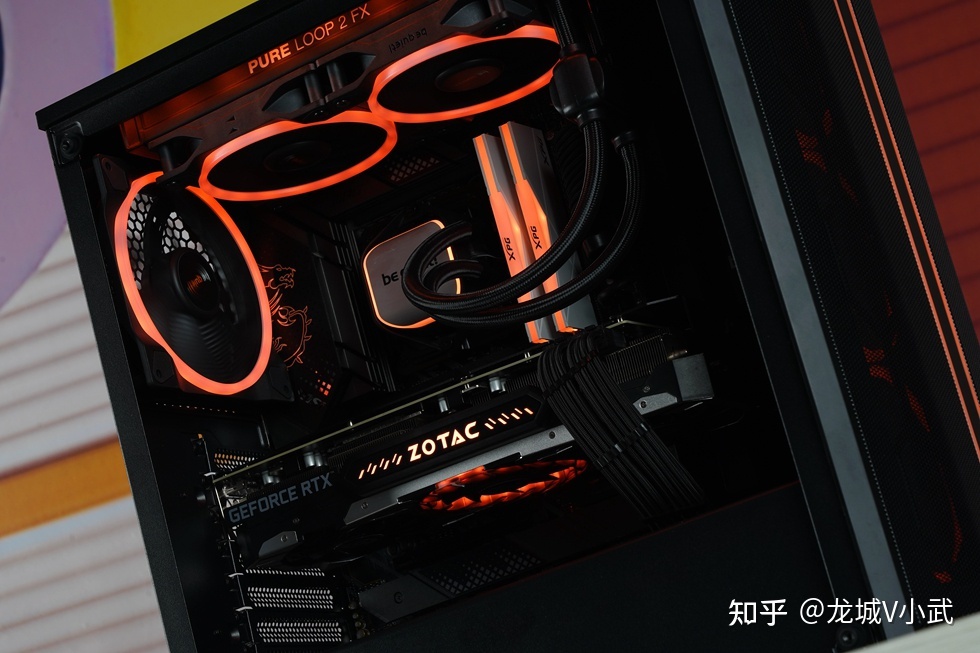

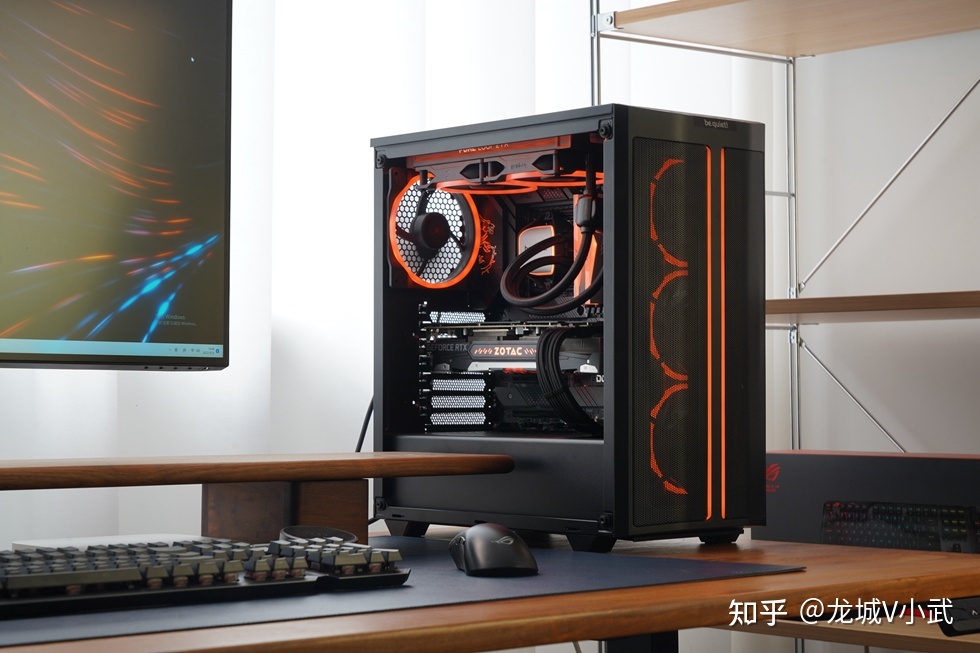

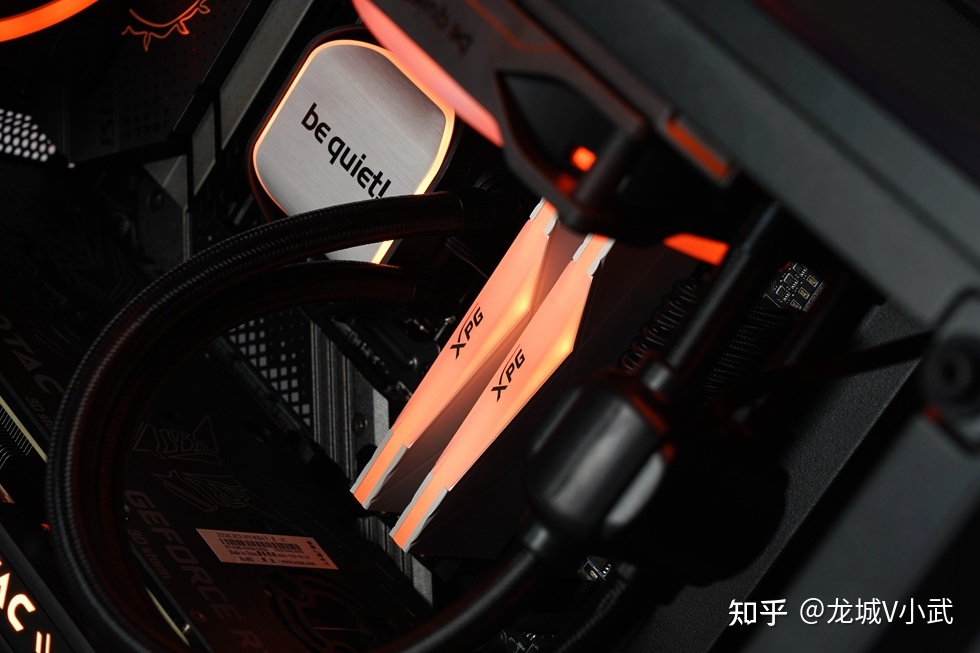

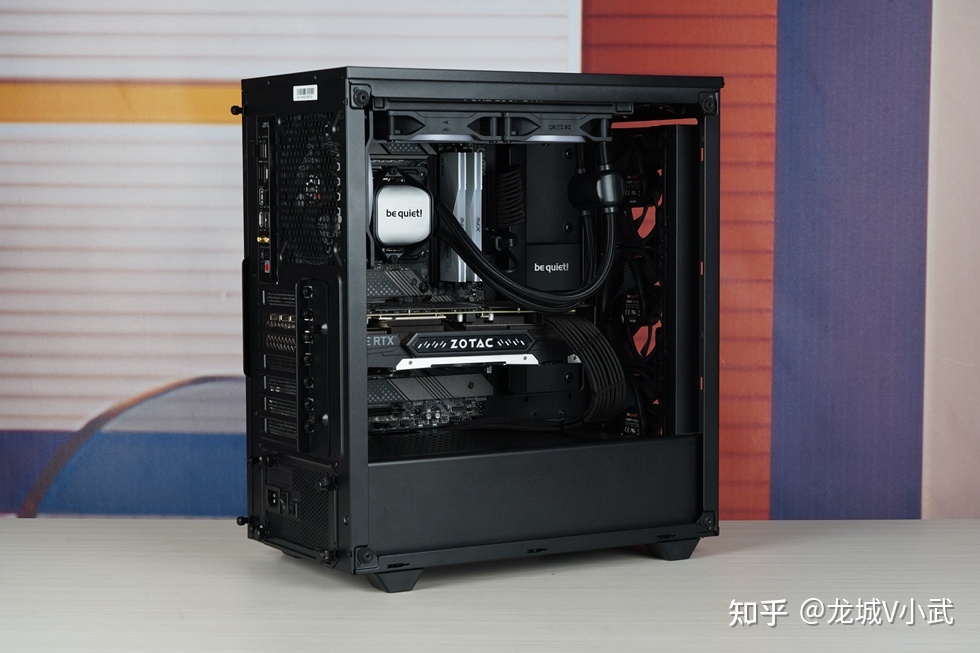

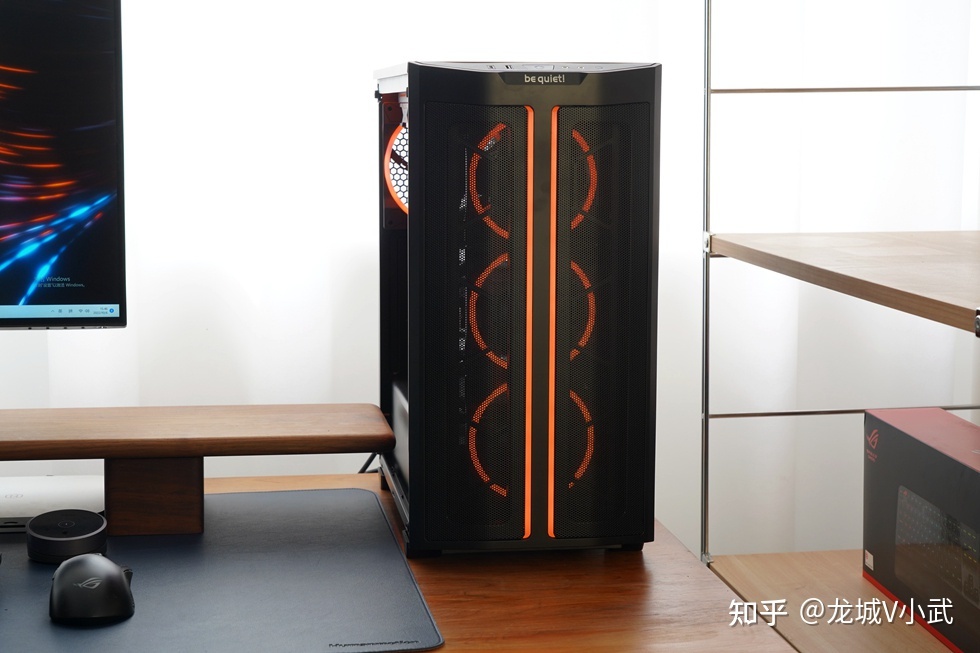

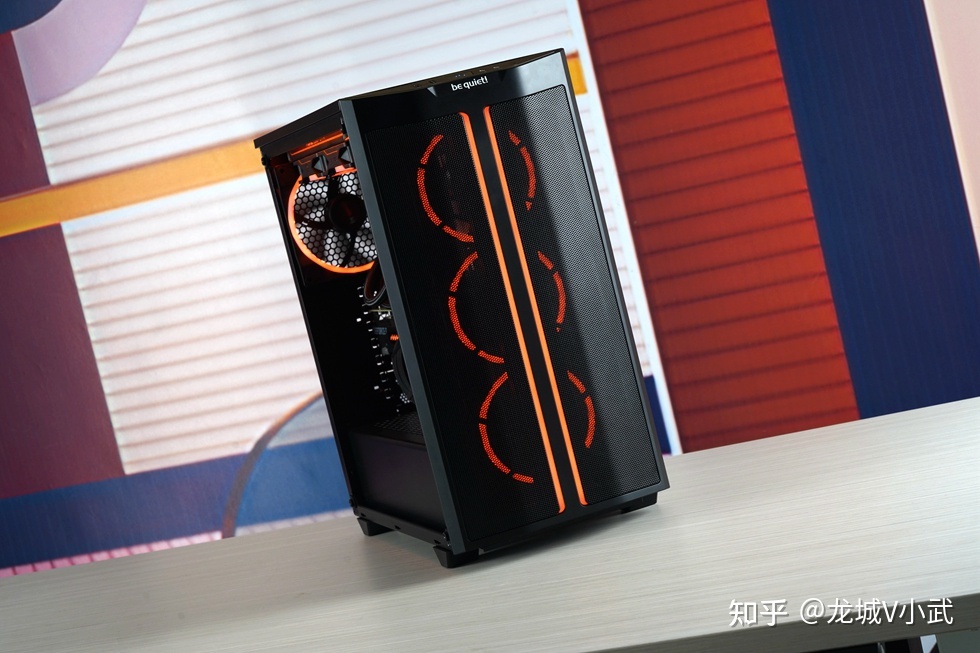

整機展示

硬件展示

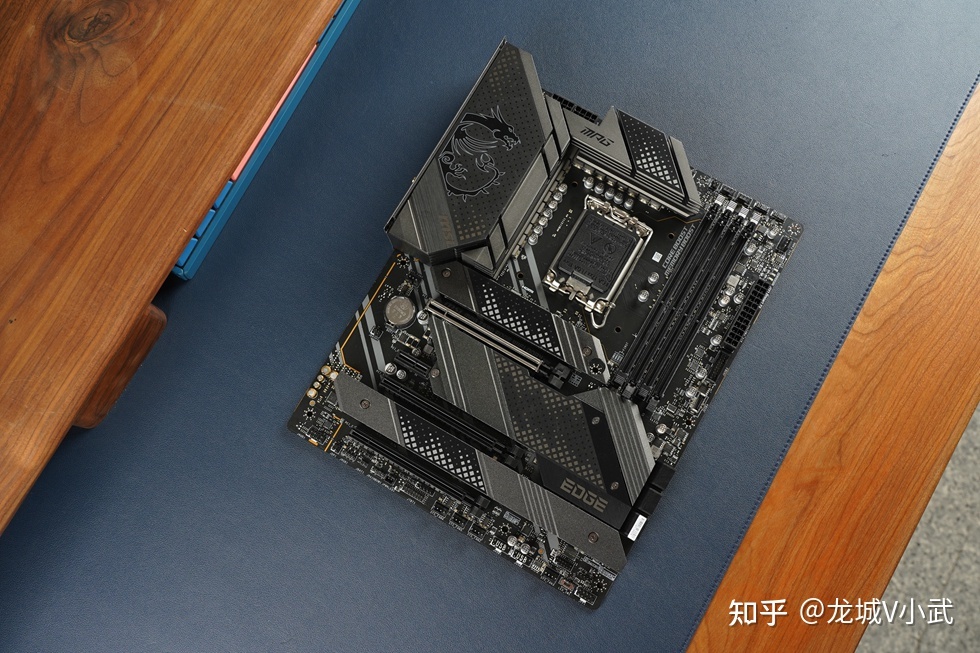

黑色主題主板選用了MSI MPG Z690 EDGE TI WIFI DDR4黑色刀鋒鈦主板，微星的MPG系列主板定位於中高端系列。主板本體純黑配色，2盎司銅6層強化設計的黑色PCB上面覆蓋有大面積黑化的冰霜鎧甲，裝甲上面還有馬賽克的幾何圖案點綴充滿科技感。

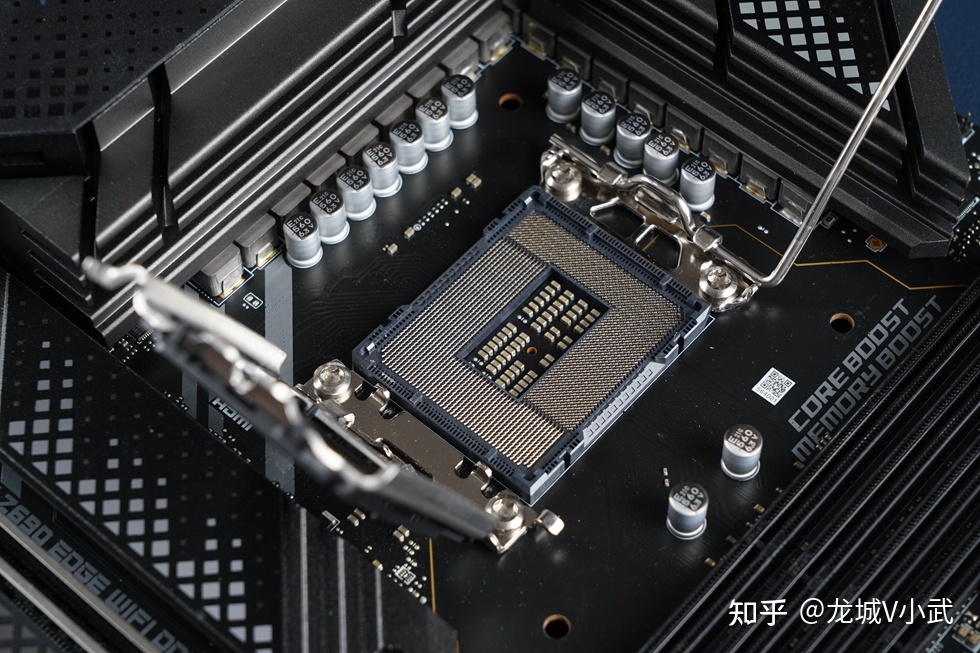

CUP菊花底座採用全新的LGA1700底座，由於第十二代酷睿採用Alder Lake 7nm製程工藝，插槽內的針腳數量明顯增多，CPU尺寸也比原來之前更長了，扣具的安裝方式也變的不同了。

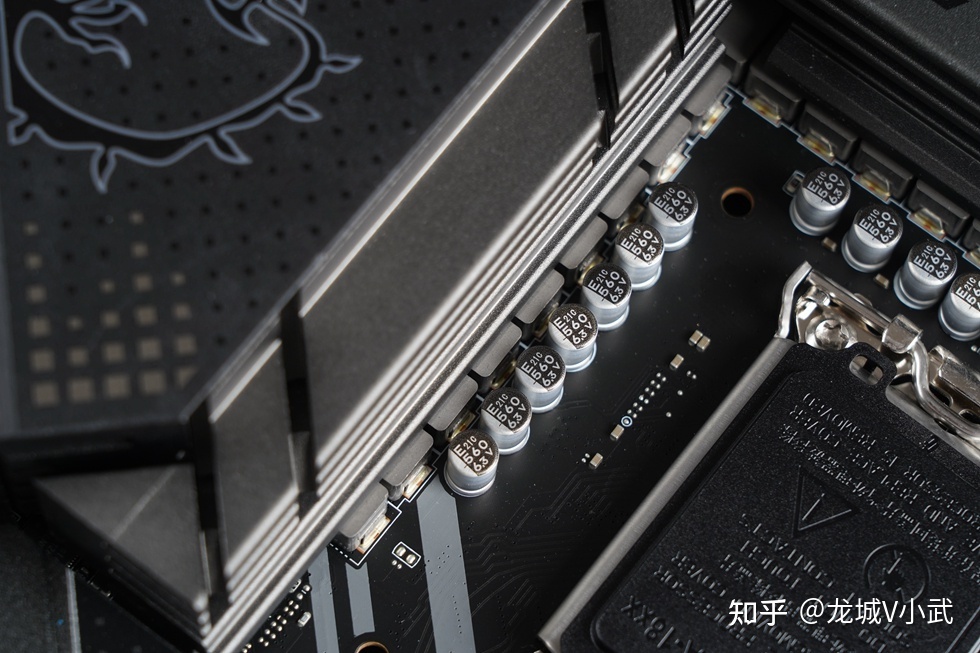

供電方面採用16相供電設計，搭配單路75A的DRMOS管，對CPU輸出能力非常強悍，可以輕鬆駕馭12代主流型號CPU。

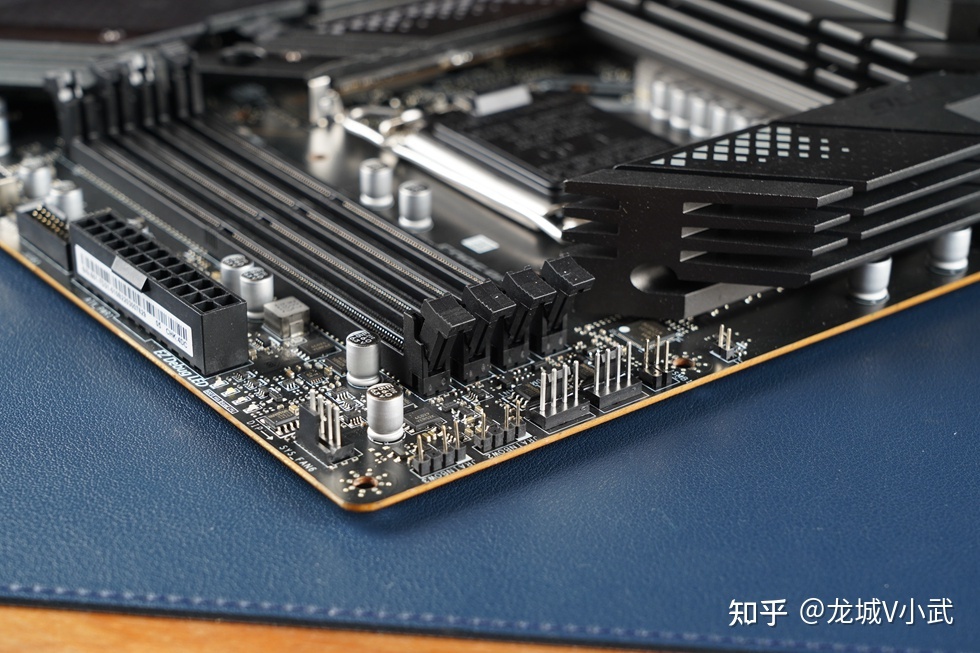

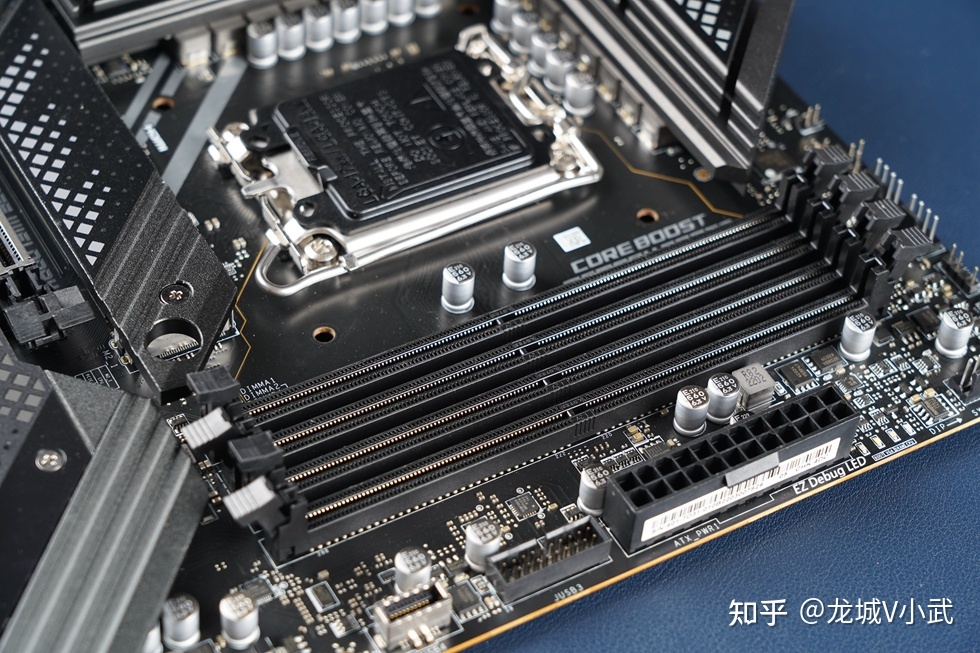

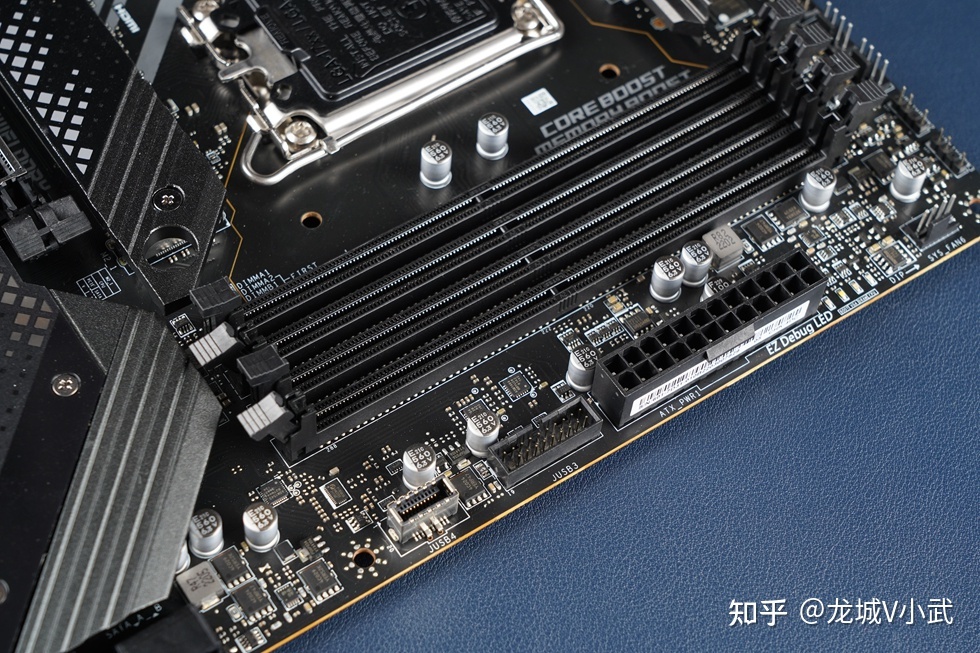

內存方面提供了4條DDR4內存插槽，支持X.M.P.，最大可支持128GB的內存容量，支持的最高內存頻率能到5200MHz。

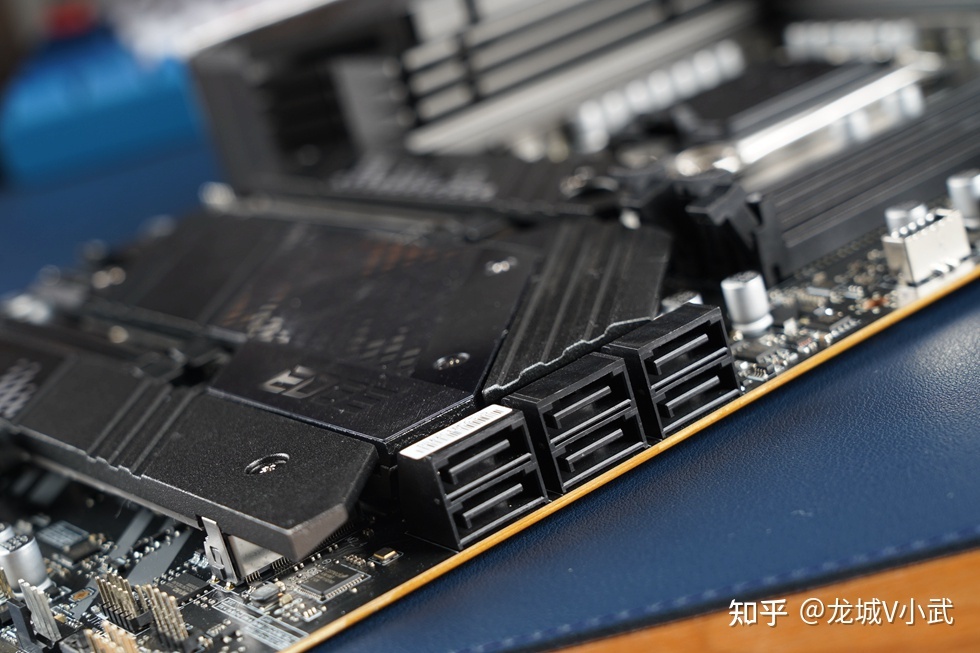

提供了6個SATA 6Gbps接口，均由南橋提供，垂直安裝的佈局也更方便日常接駁。

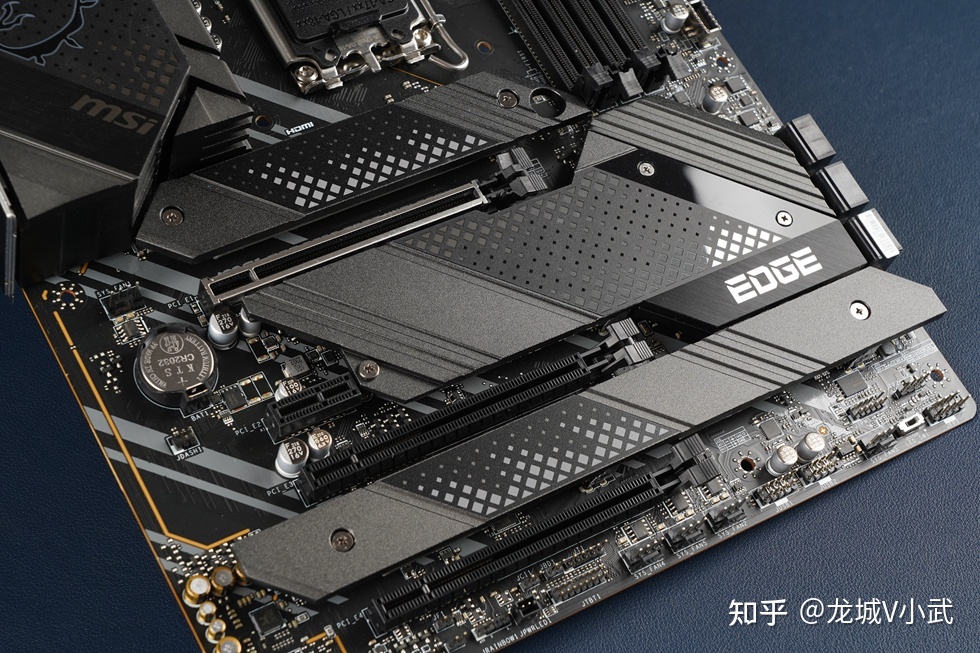

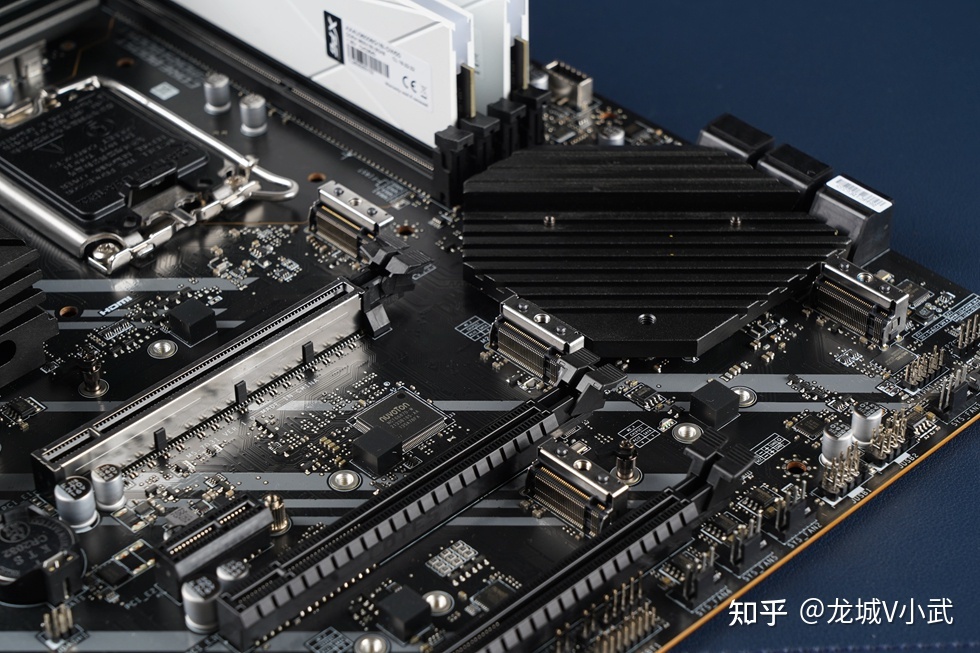

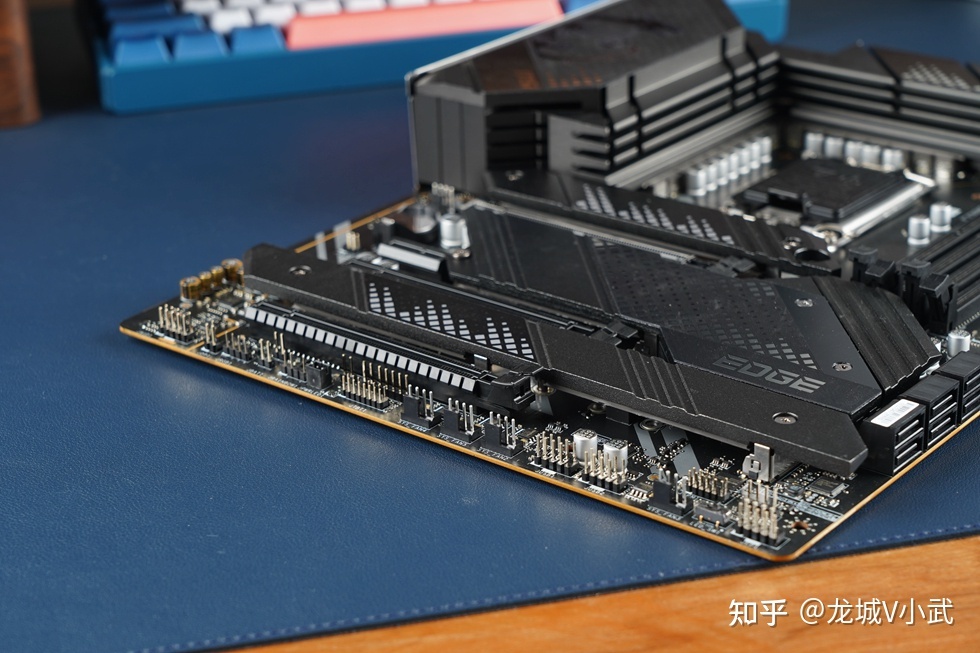

主板提供了三條PCIe x16插槽，靠近CPU的第一條PCIe插槽有鋼鐵裝甲保護，配備額外焊點4備強度保護顯卡或其他硬件不易變形損壞。第一條插槽直連CPU支持最新的PCIe 5.0，PCIe接口均採用新的SMT焊接工藝。另外兩條插槽，通道帶寬由Z690芯片組，最高支持PCI-E 4.0 x4。

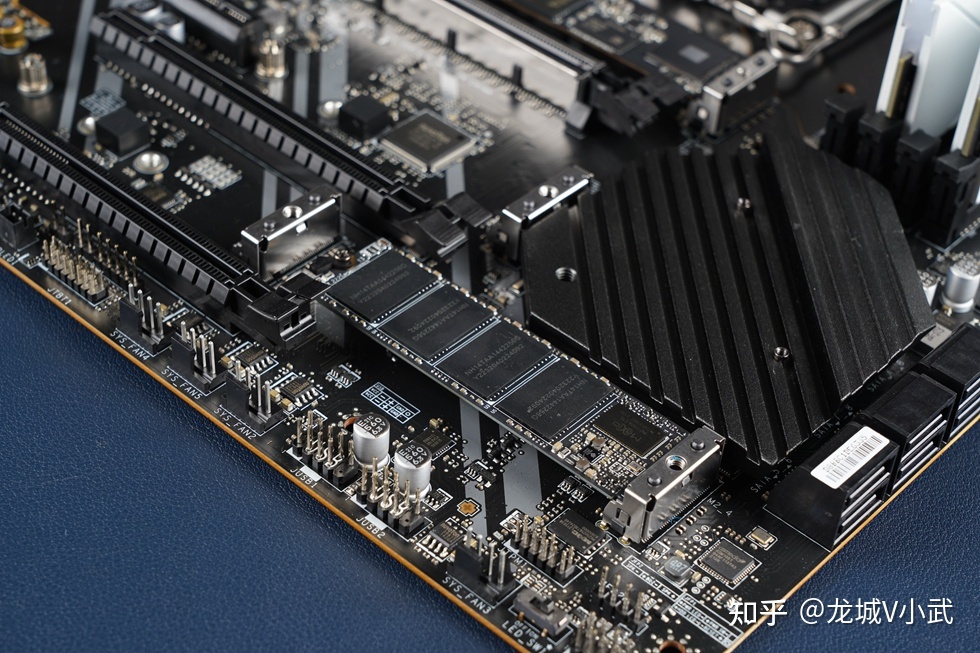

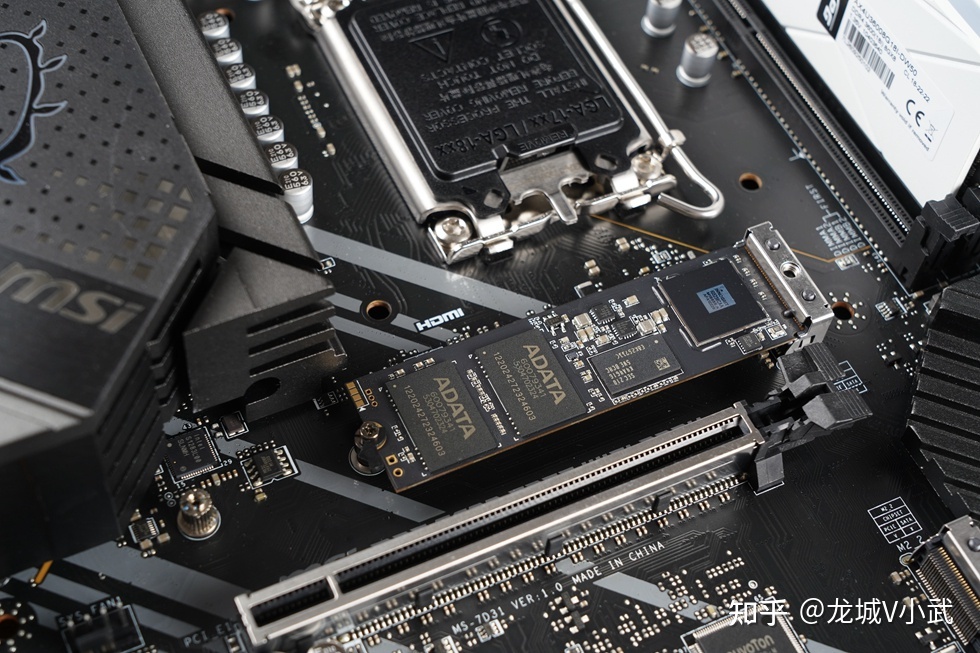

提供了4條M.2接口，均支持PCIe 4.0協議。靠近CPU的第一條M.2插槽可以安裝22110規格的M.2硬盤，剩下3條插槽支持安裝2280規格的M.2硬盤，插槽表面也均有厚實的冰霜鎧甲輔助散熱。

主板頂部的風扇接口。

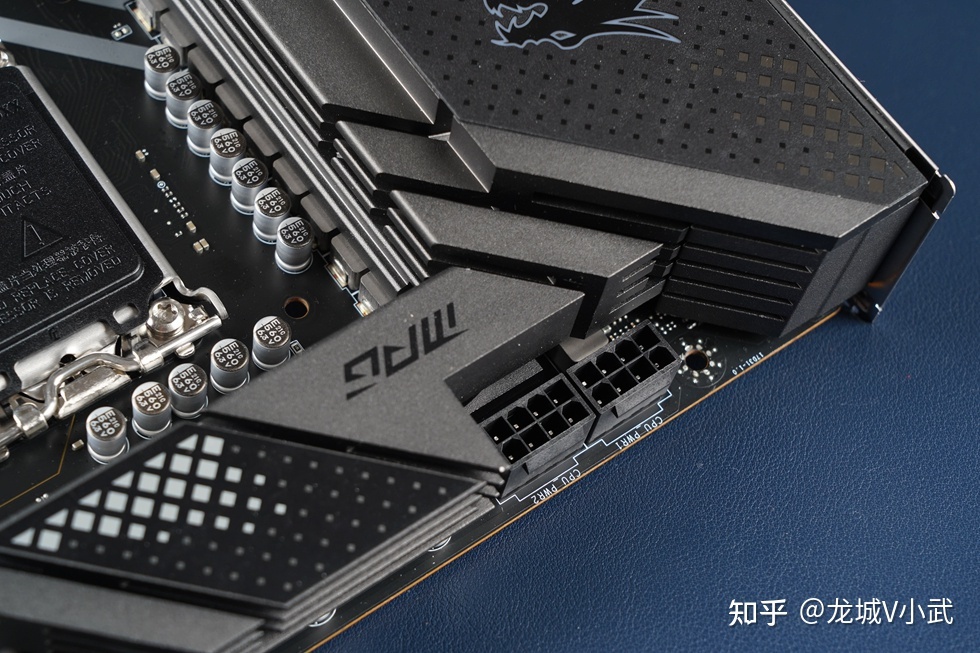

CPU的輔助供電接口是8+8Pin設計。

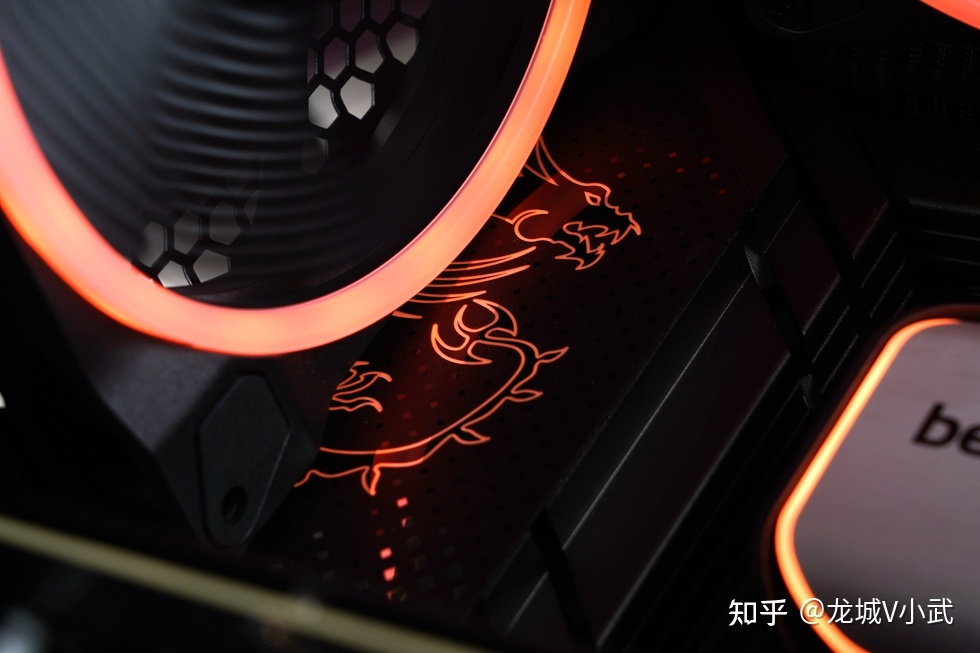

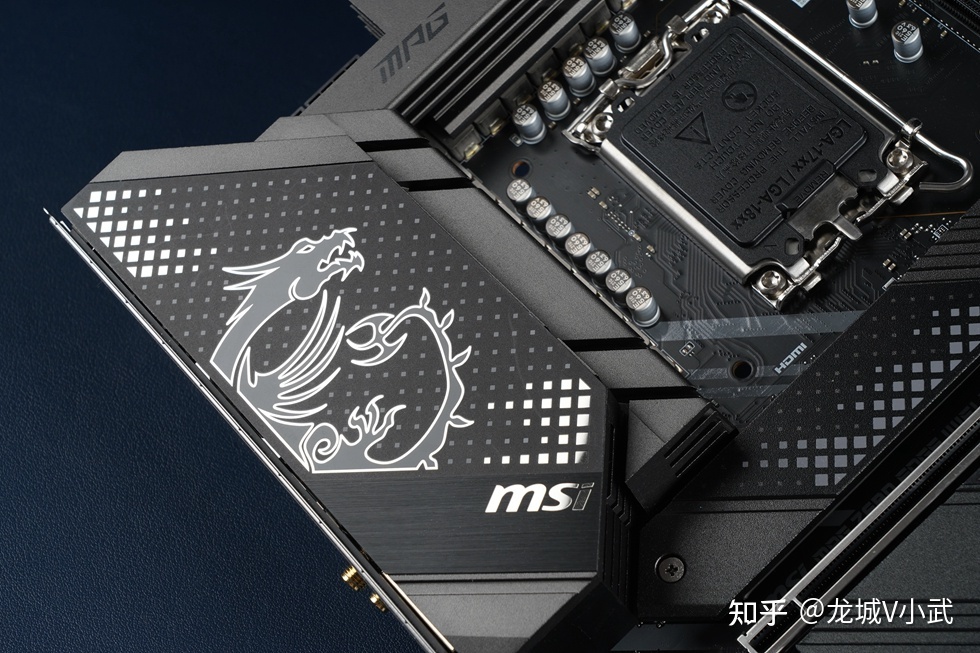

一體式的IO散熱裝甲，上面還有MSI龍魂LOGO並支持RGB燈效。

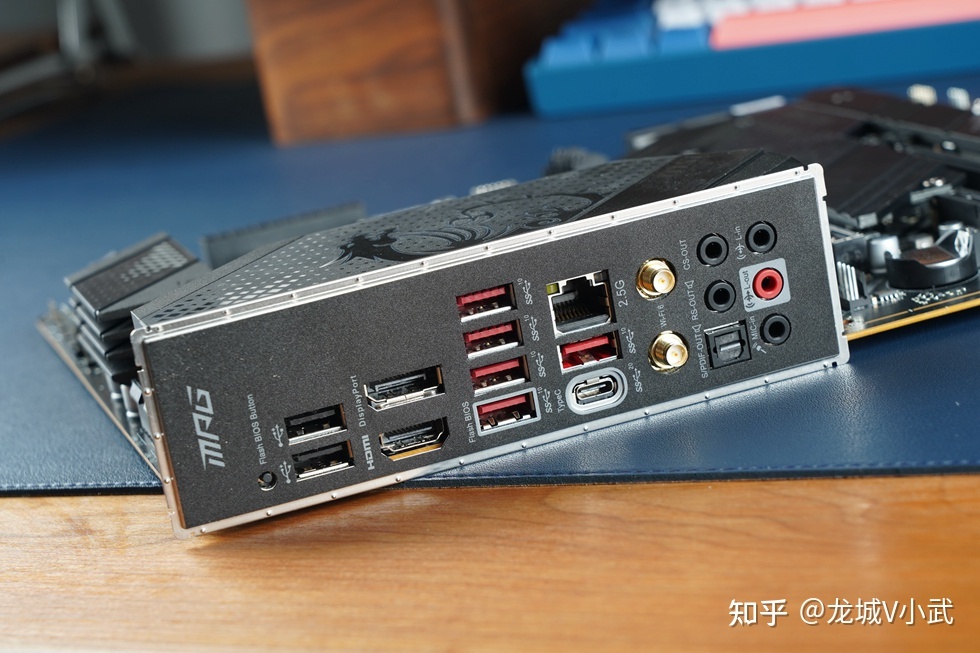

一體式I/O擋板設計已經成爲主流，視頻輸出接口有HDMI與DisPlayPort各一個、2個USB 2.0、5個USB 3.2 Gen2 Type-A接口、1個USB 3.2 Gen2 x2 Type-C接口、1個2.5G有線網卡接口、WiFi天線接口、音頻輸出接口、同時還有Flash BIOS Button，支持在不安裝CPU、內存、顯卡的情況下刷新BIOS。

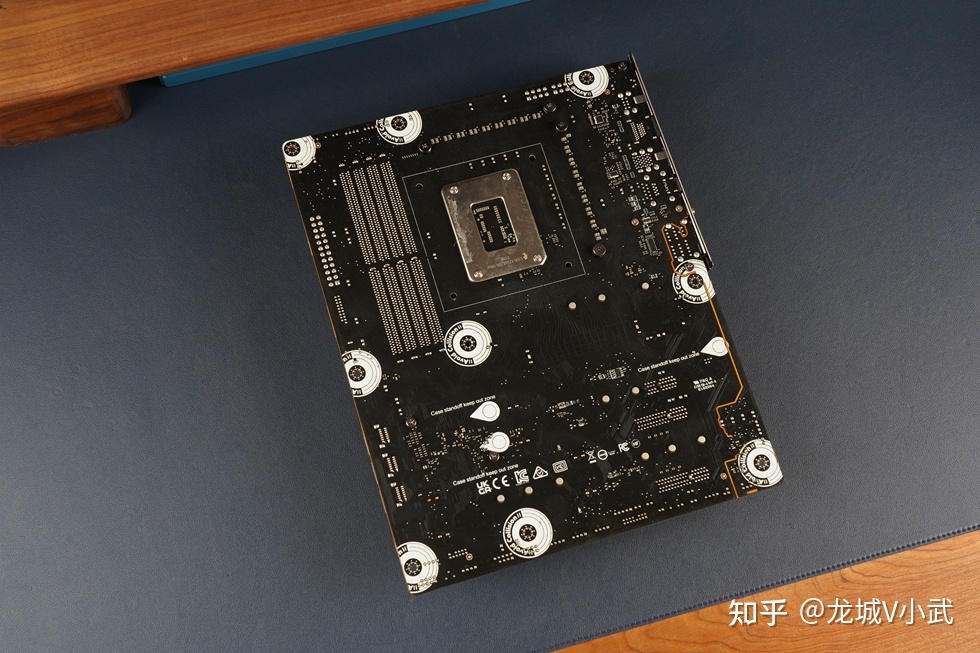

規整的主板背部。

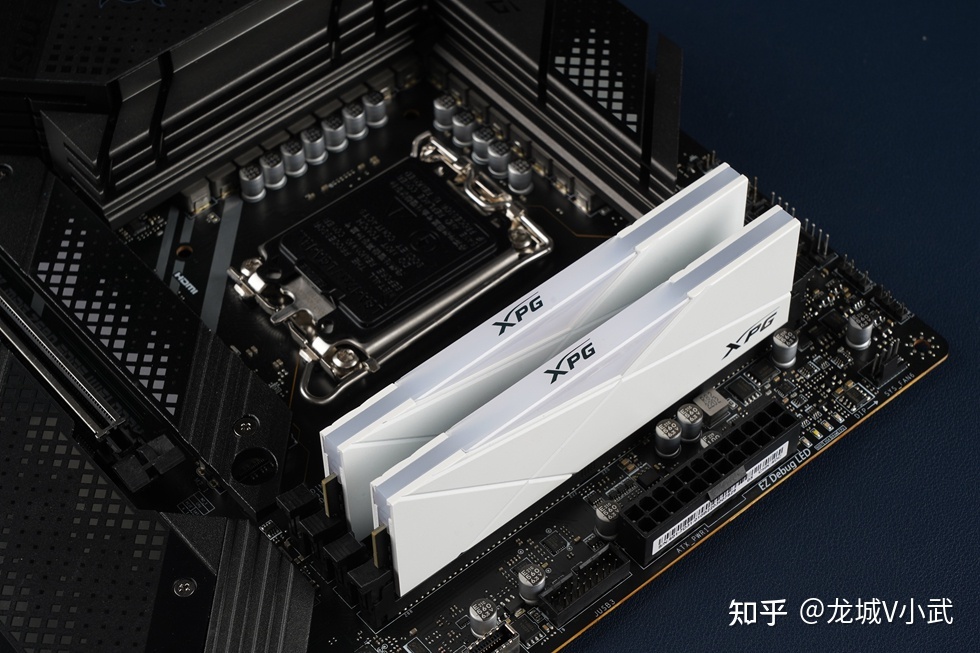

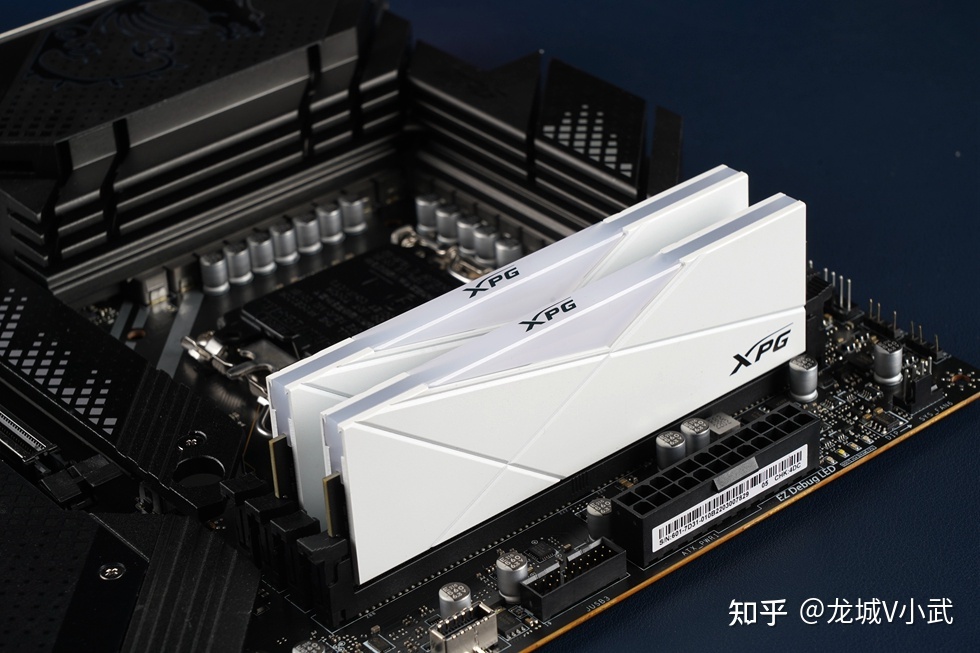

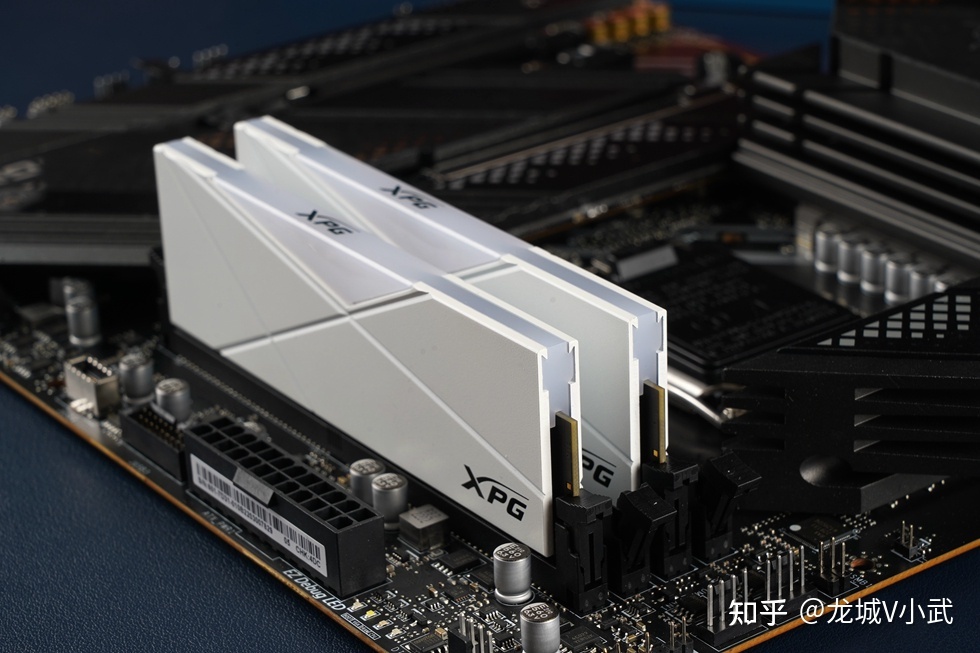

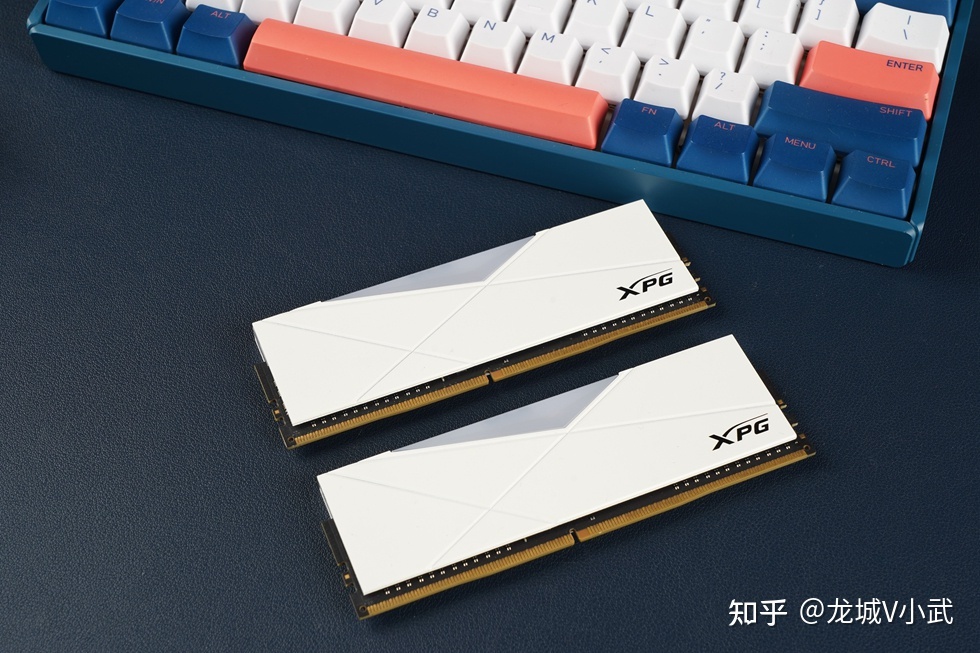

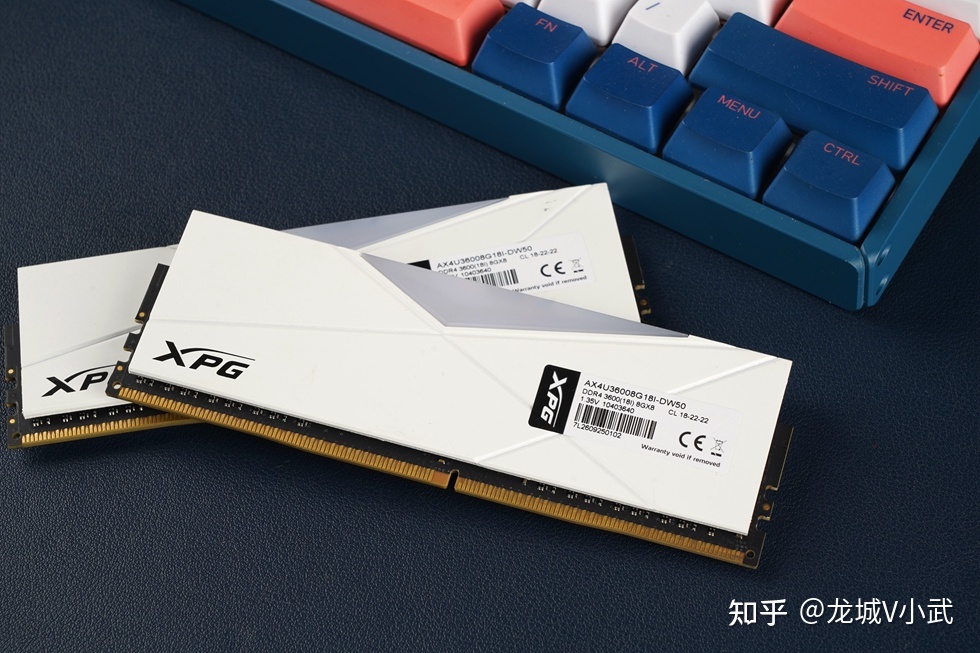

內存選擇XPG的龍耀 D50 DDR4釉白款。

此款內存容量爲16GB（8G*2），基礎頻率3600 ，CL值爲18，時序爲CL 18-22-22，支持XMP2.0一鍵超頻。散熱方面採用釉白烤漆散熱片，散熱片厚度佔50%，單面散熱片厚度達1.95mm，可實現12種RGB燈效。

簡潔利落的散熱馬甲加上不規則的切割線條作爲裝飾，作爲主流的RGB內存，頂部的XPG LOGO和大面積導光條是支持主流主板的同步燈效，10顆RGB燈珠，PCB板正面5顆，背面5顆，分爲5個獨立燈控色區，提供1680萬色彩個性選擇。

散熱方面採用釉白烤漆散熱片，散熱片厚度佔50%，單面散熱片厚度達1.95mm。

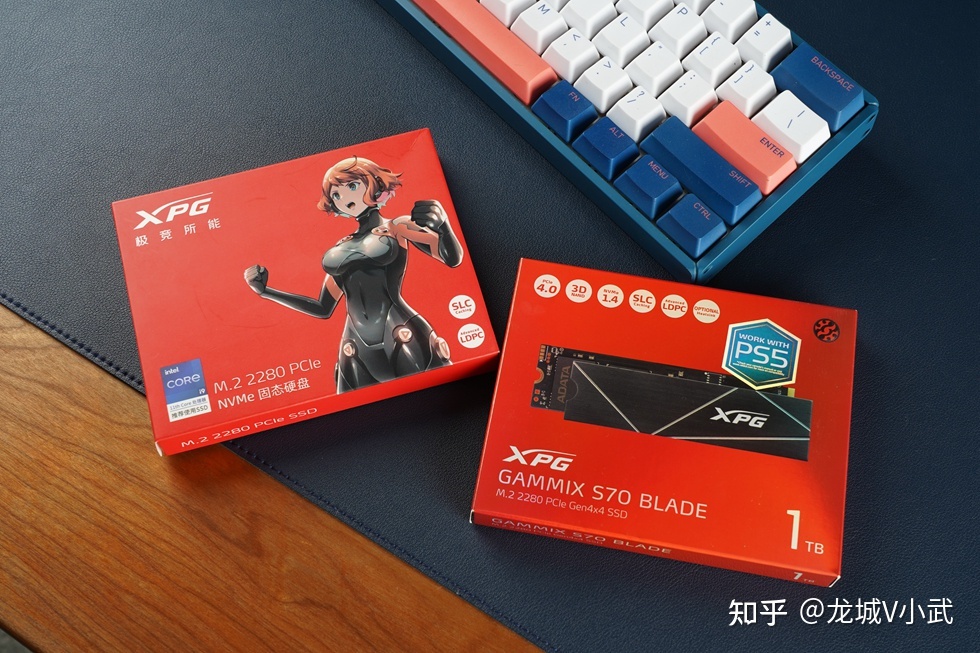

SSD主盤選擇XPG Gammix S70 Blade 1Tb，副盤則是XPG 翼龍S11作爲日常的存儲或者下載使用。

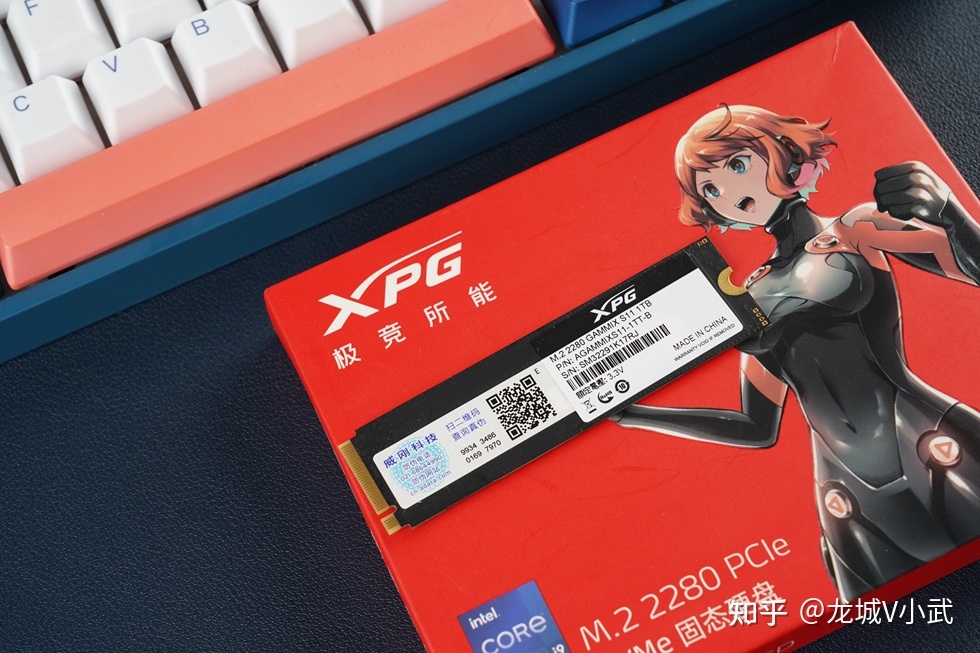

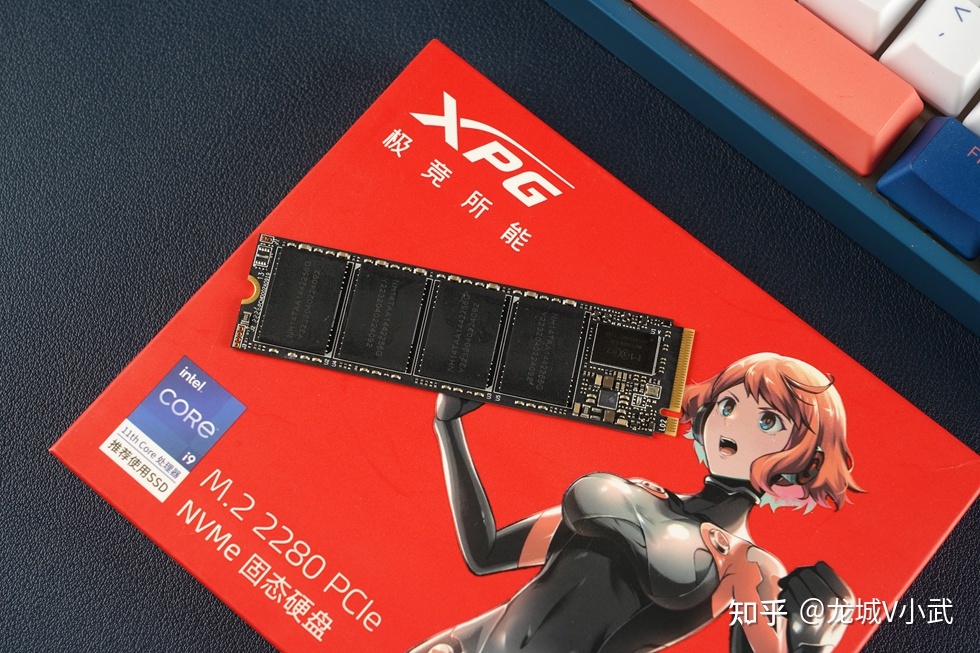

XPG 翼龍 S11屬於PCIe Gen3x4系列中的性能級產品，採用單面 PCB設計最大容量爲1TB。PCB單面配置了4顆內存顆粒，單顆容量256GB。配置的內存顆粒編號爲NH14TAA144256G，總共1T的存儲空間。

XPG 翼龍 S11主控是聯芸MAP1202A，無緩存方案設計，支持第三代Agile ECC+4K LDPC技術，NVMe 1.4協議。

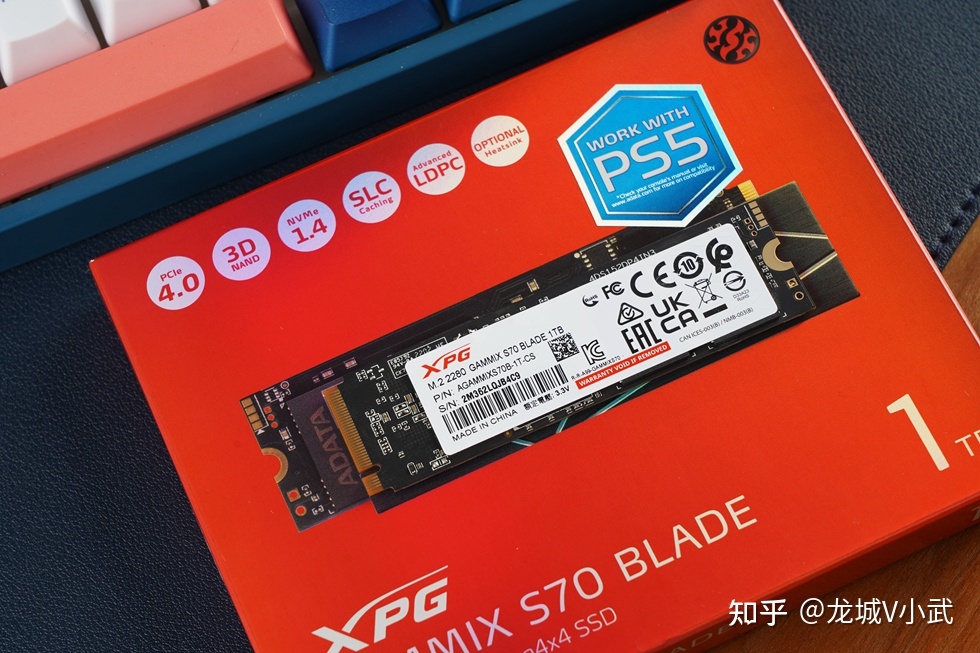

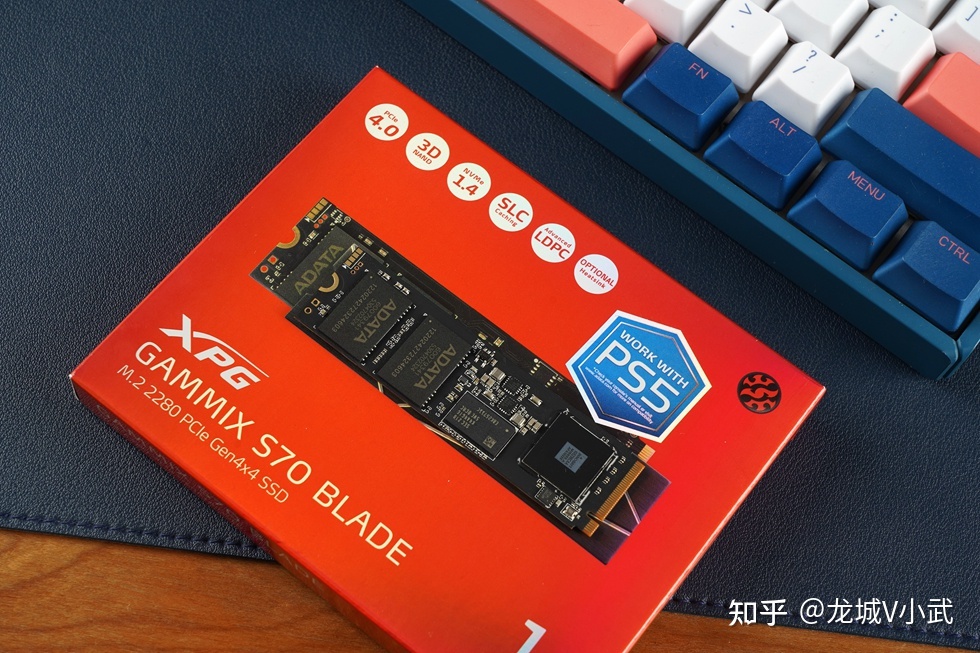

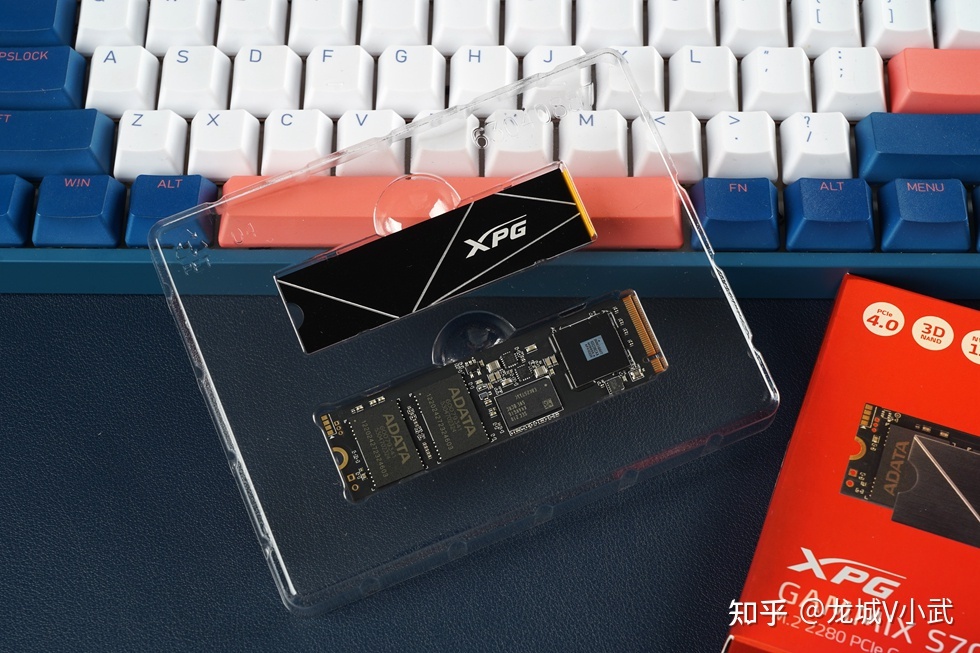

XPG Gammix S70 Blade包裝內部額外提供了一片超薄散熱片。XPG Gammix S70 Blade採用 M.2 2280 規格，InnoGrit的IG5236CAA主控，支持 PCIe 4.0x4 協議，順序讀取速度爲 7400MB/s，順序寫入速度可達 6400MB/s，雙面顆粒設計。

XPG Gammix S70 Blade採用 M.2 2280 規格，InnoGrit的IG5236CAA主控，支持 PCIe 4.0x4 協議，順序讀取速度爲 7400MB/s，順序寫入速度可達 6400MB/s，雙面顆粒設計。

散熱器同樣來自於德靜界的新款 PURE LOOP2 FX 240一體水冷，酷黑的外包裝上面彩印着炫彩燈效的散熱器本體，提供了三年質保服務。

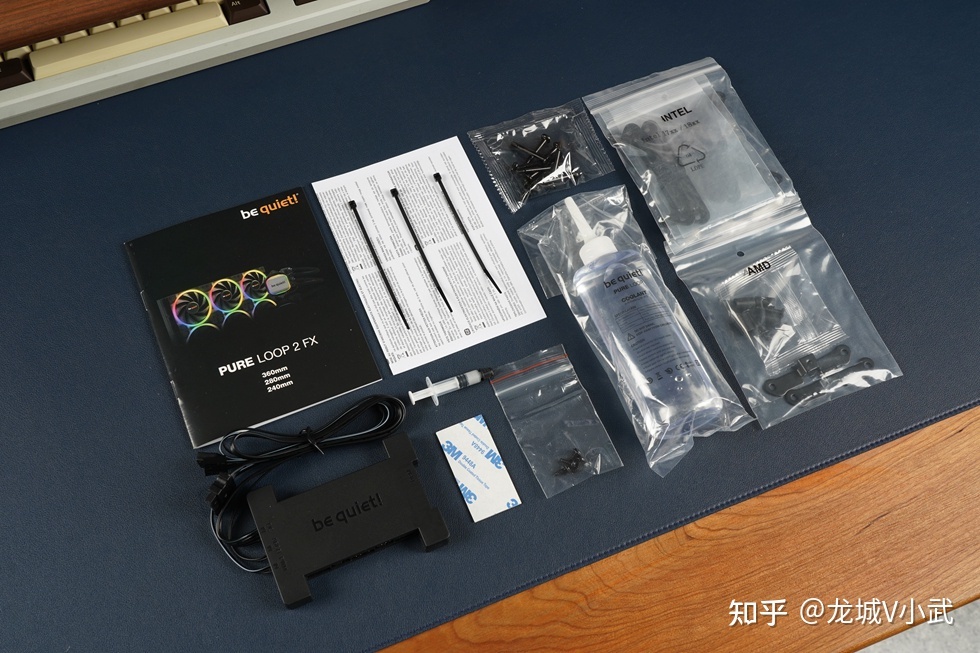

附件一覽，全平臺金屬扣具，散熱硅脂、燈效控制器、贈送的還有一瓶生命之源，當然這不是讓喝的，是用於爲冷排添加的冷卻液。

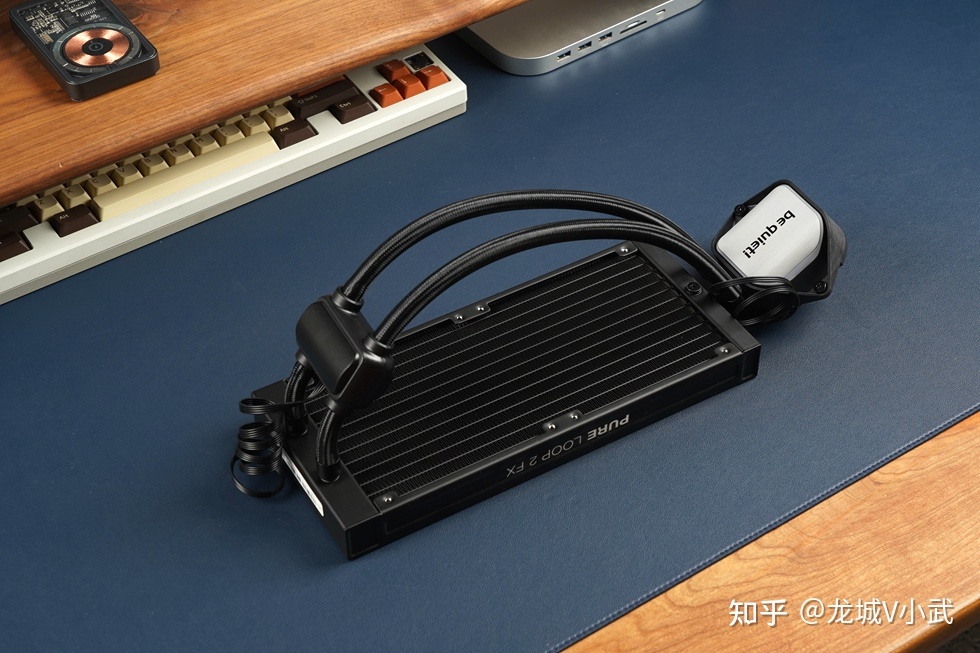

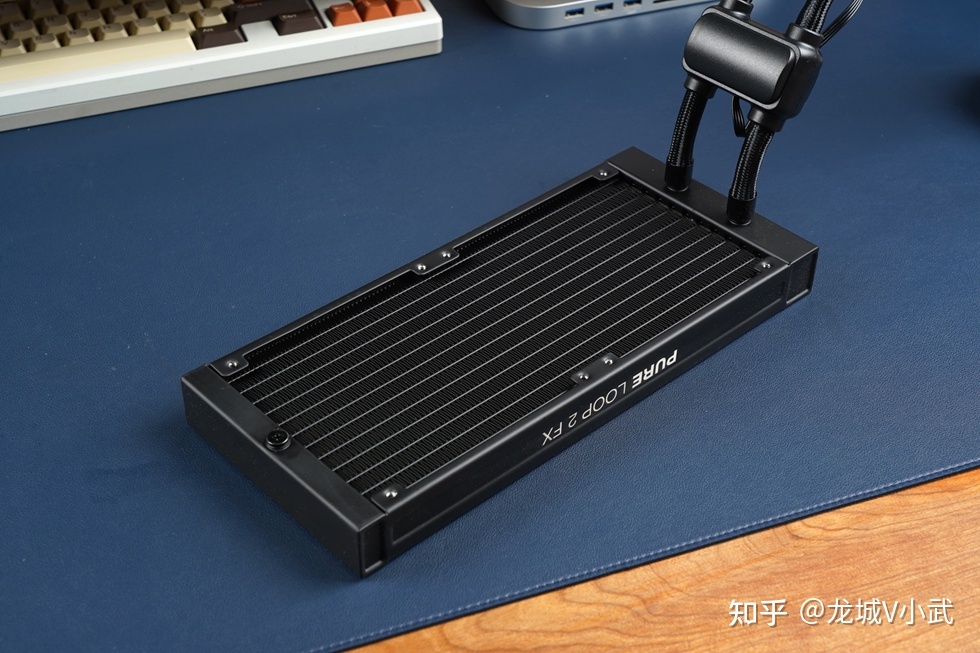

散熱器本體，240mm的全黑化鋁製冷排，做工很規整。

冷排上還有預留的螺絲堵頭，擰開就可以自行添加水冷液。

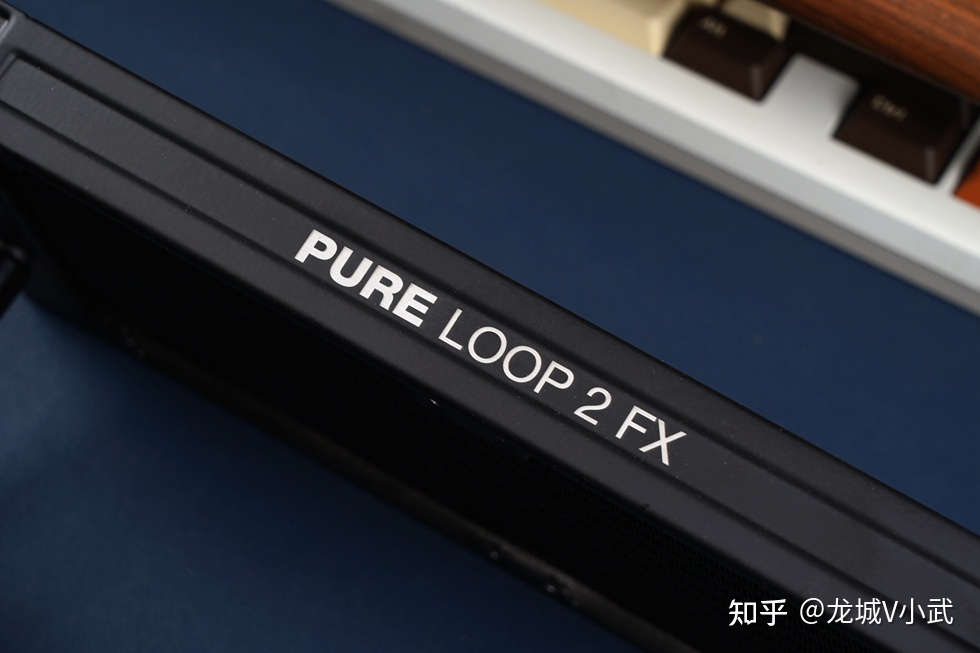

冷排側面的Pure Loop 文字LOGO。

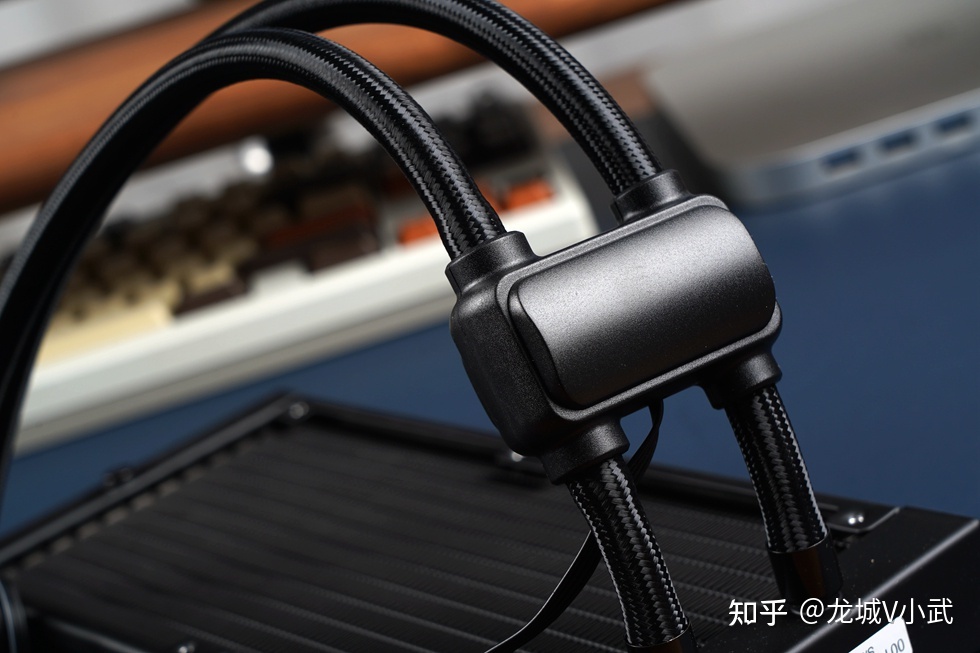

水冷的水泵獨立設計在了水冷管上,水泵採用雙層外殼設計,官方宣稱可以起到降低噪音和震動作用。

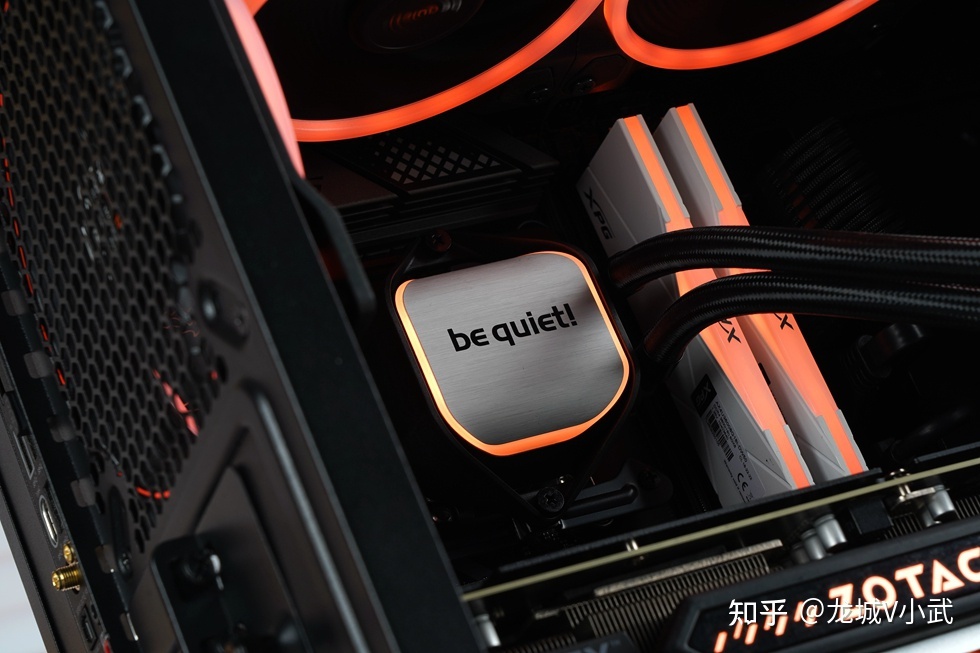

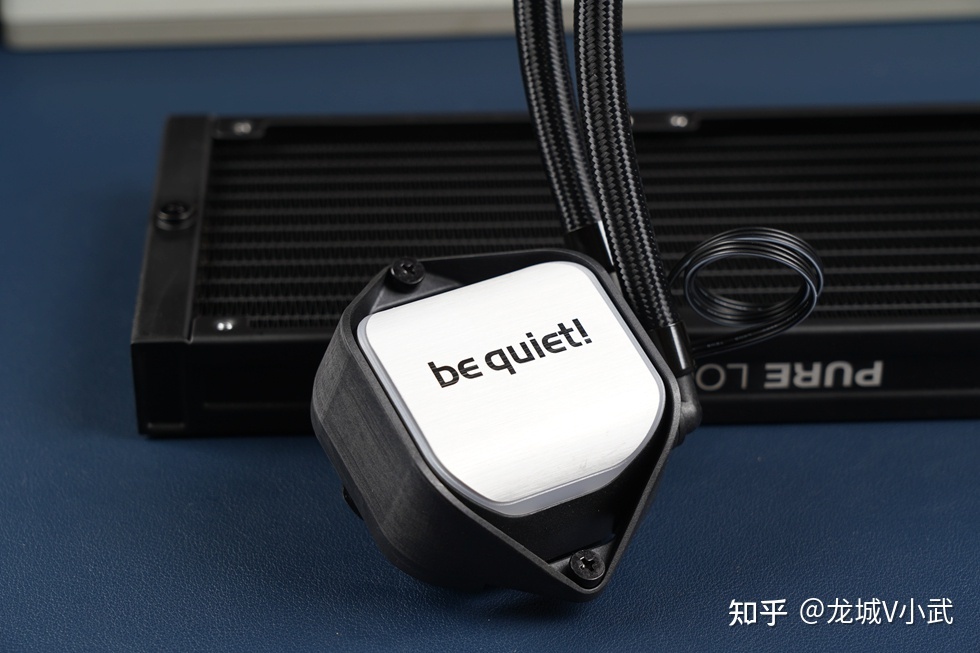

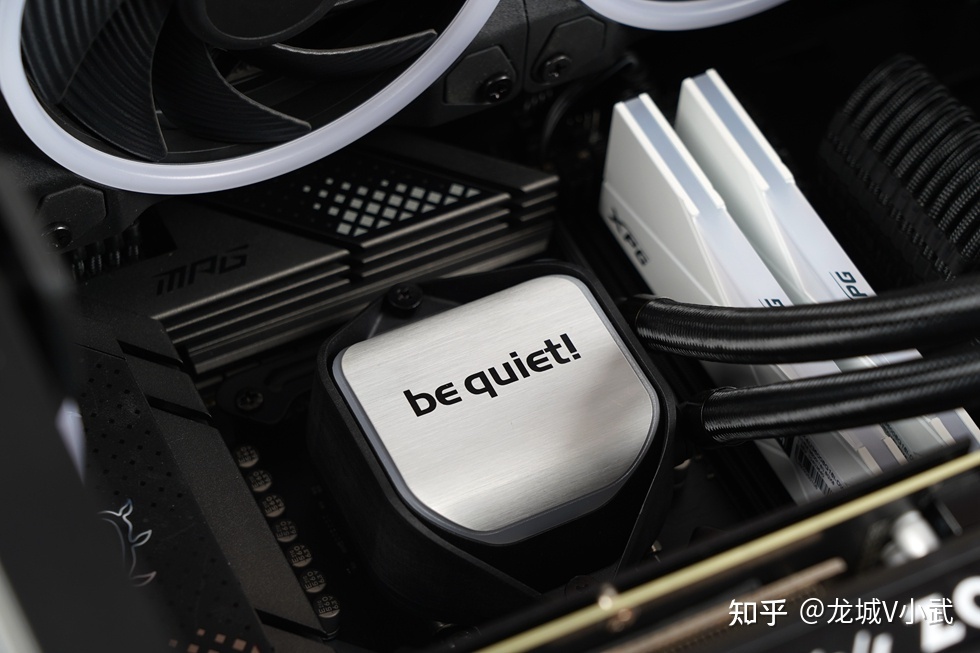

水冷頭的設計同樣很簡約，銀白色的金屬拉絲上蓋,中間印有黑色的必酷LOGO.周圍環繞了一圈ARGB燈帶。

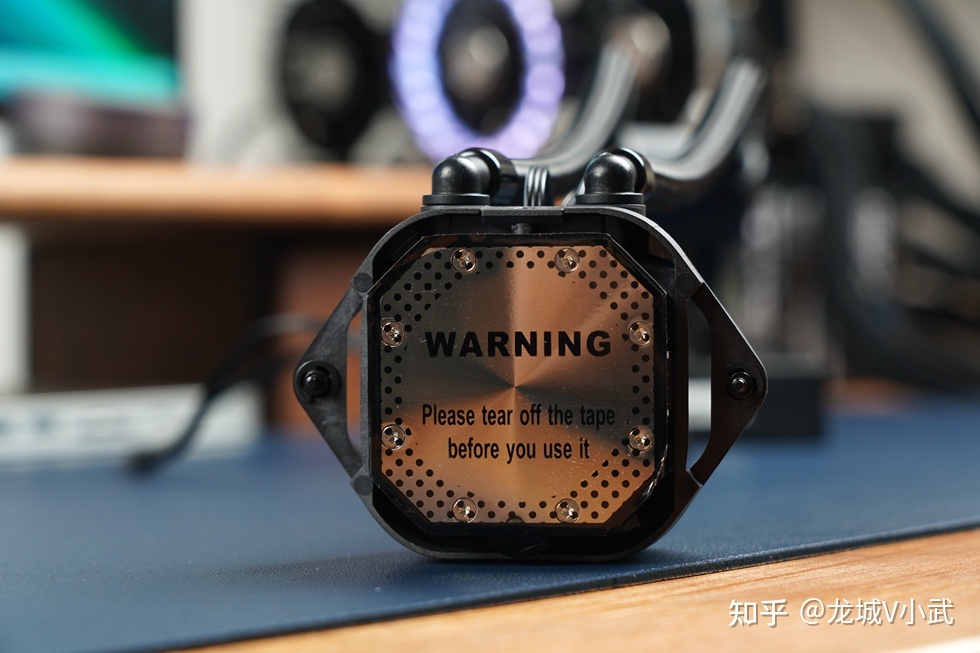

冷頭的底部爲純銅材質，表面做了鍍鎳處理。

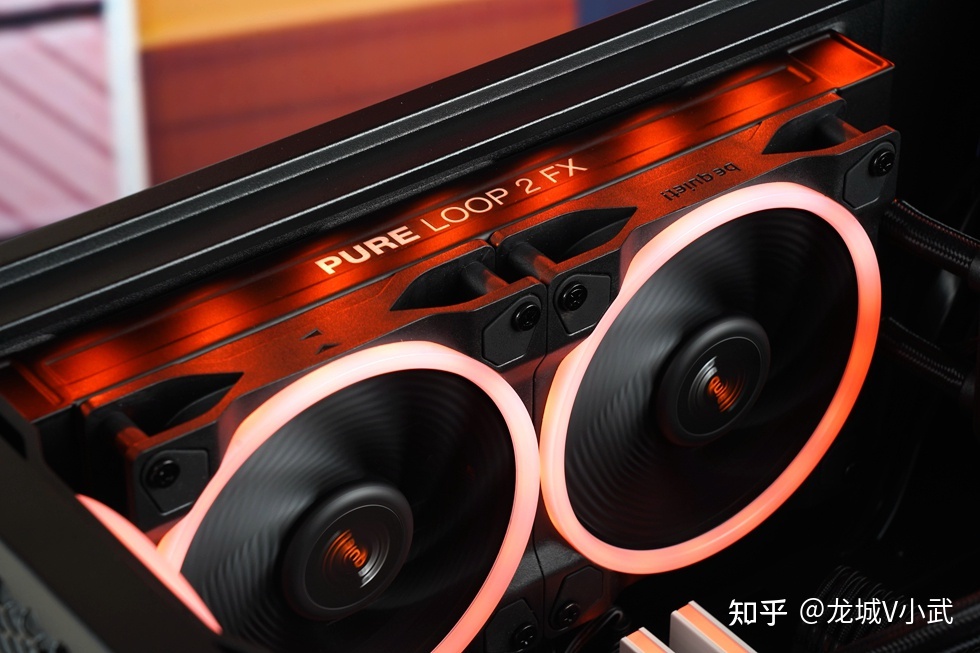

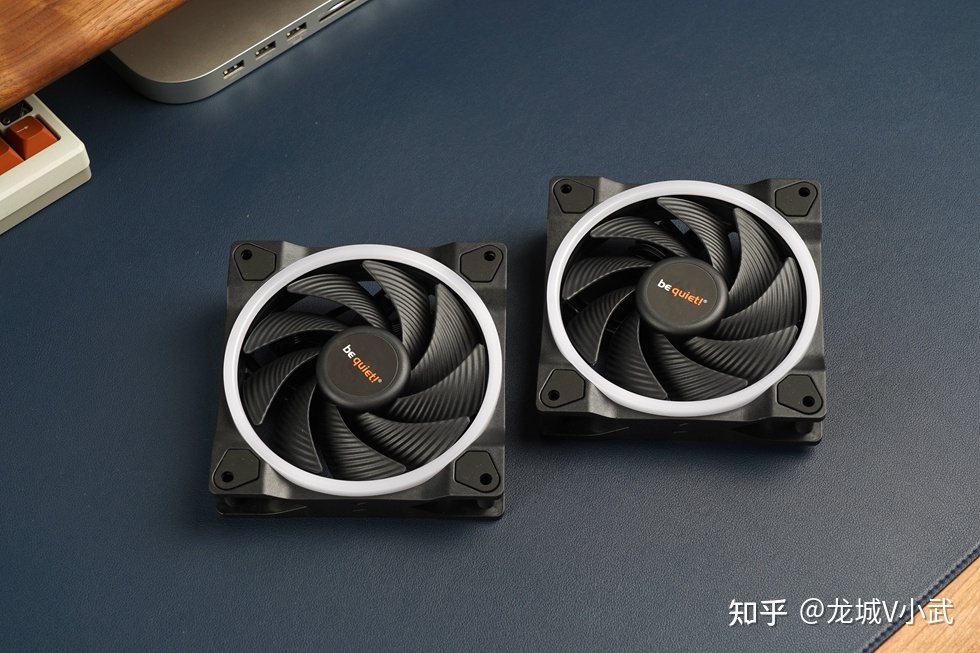

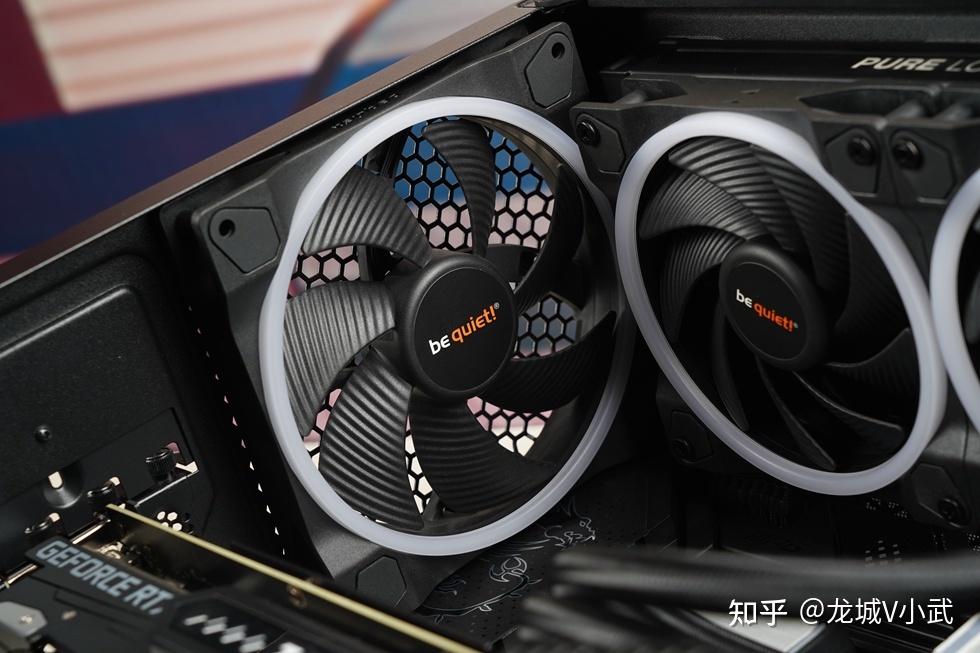

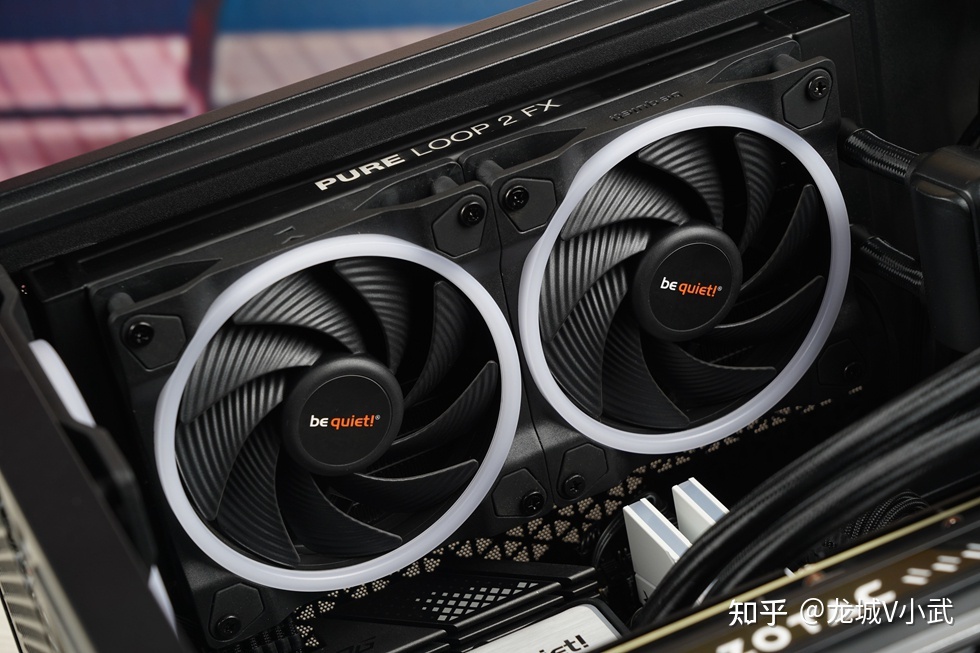

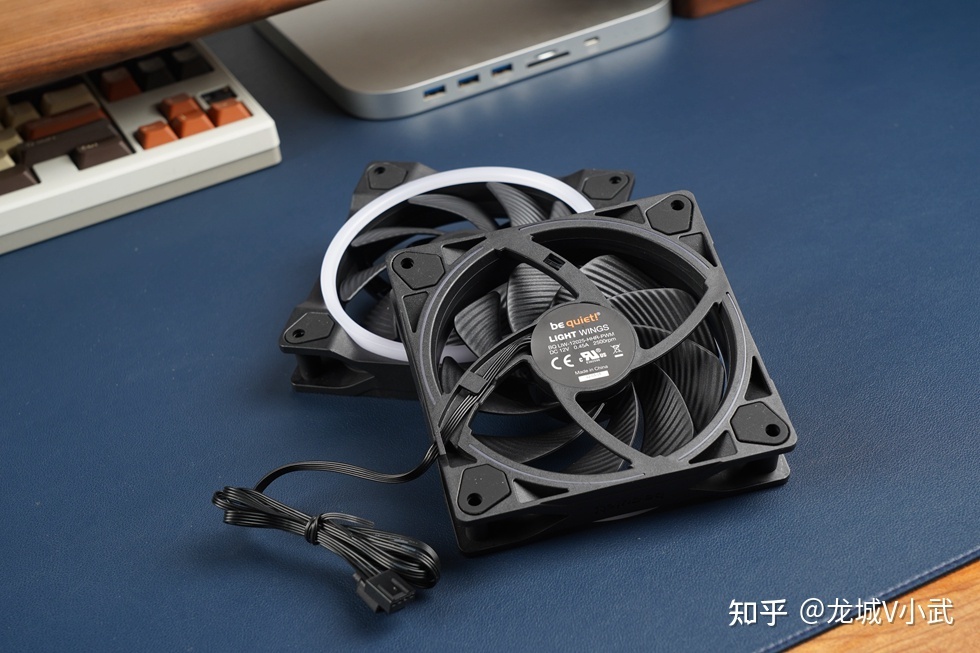

散熱器自帶2枚Light Wings ARGB高速版風扇，風扇支持PWM調速，5V ARGB接針支持風扇間相互串聯，扇葉雙面均有水波紋導流槽，減少風阻同時可以讓氣流更順暢的通過扇葉，顯著提升風量同時使噪音更低。

採用高品質的Rifle軸承，在長達6萬小時的使用壽命內也能安靜穩定的運行。風扇最高轉速爲2500 RPM,最大風量88.86 CFM,最大風壓2.6mmH2O,最大噪音31dBA。

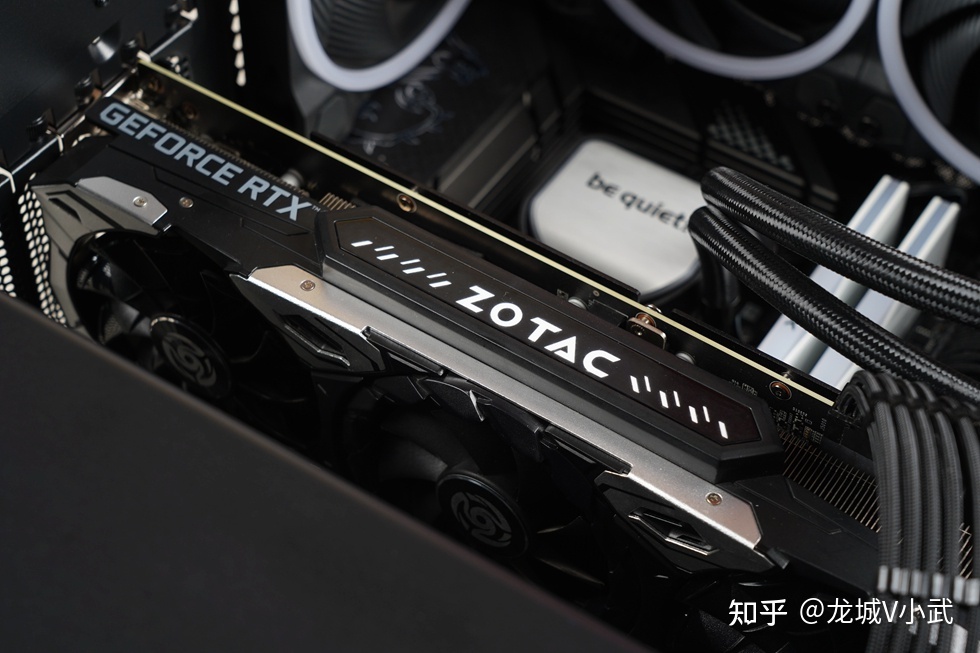

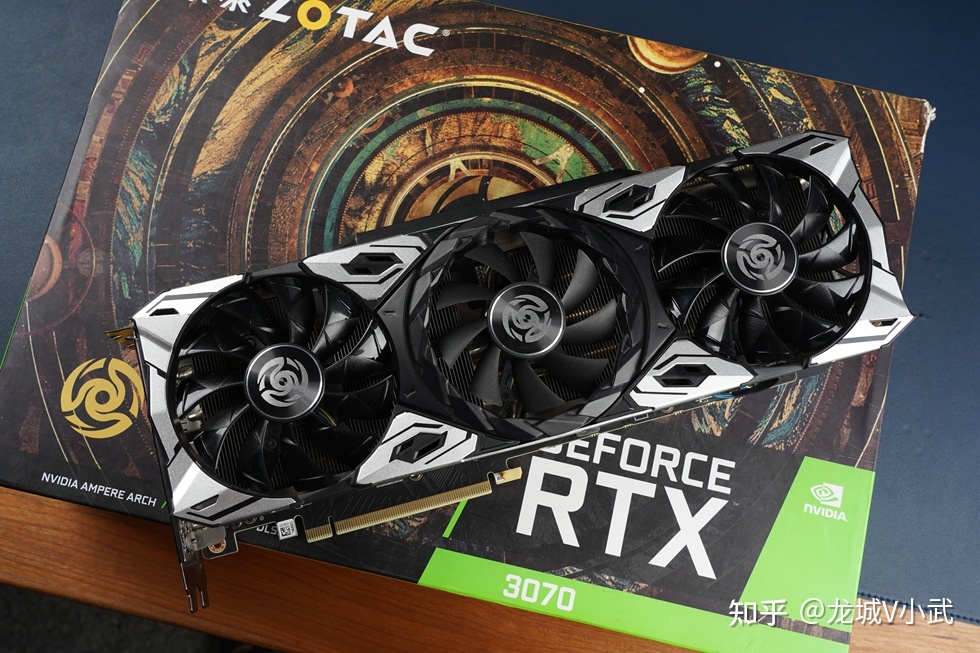

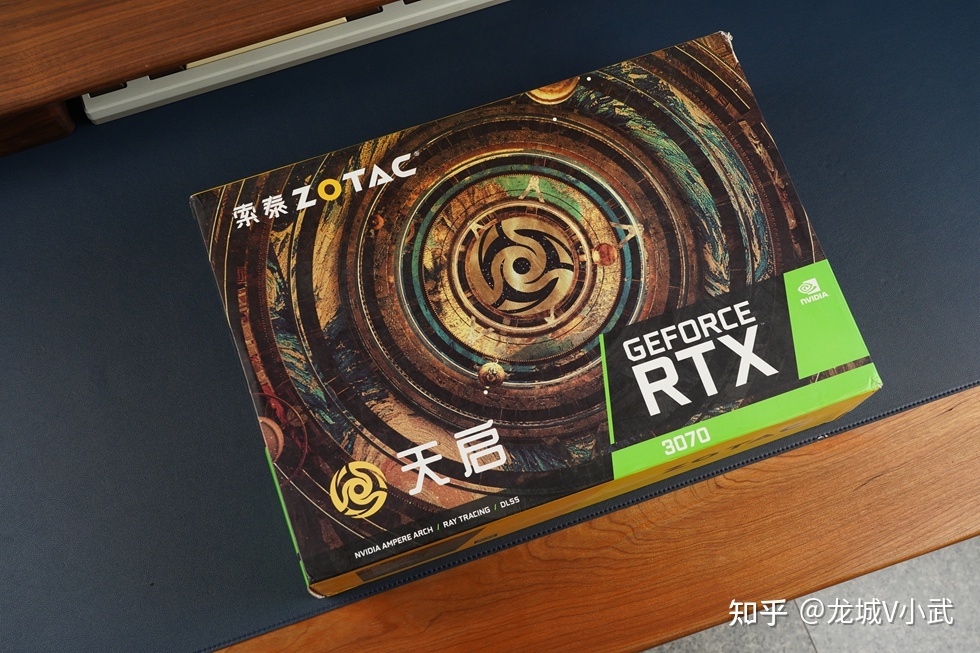

顯卡使用索泰3070天啓。

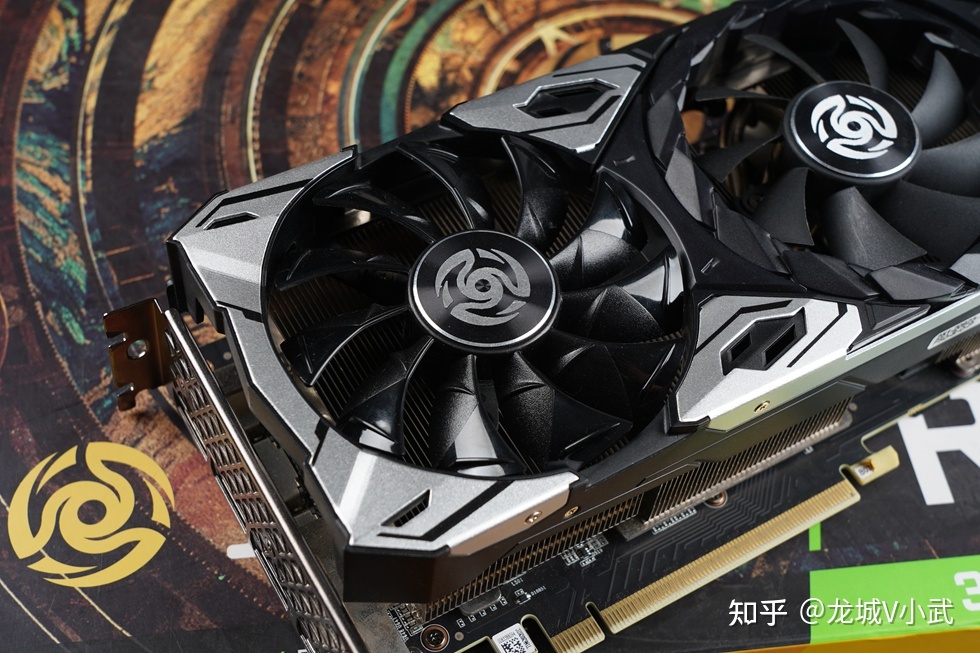

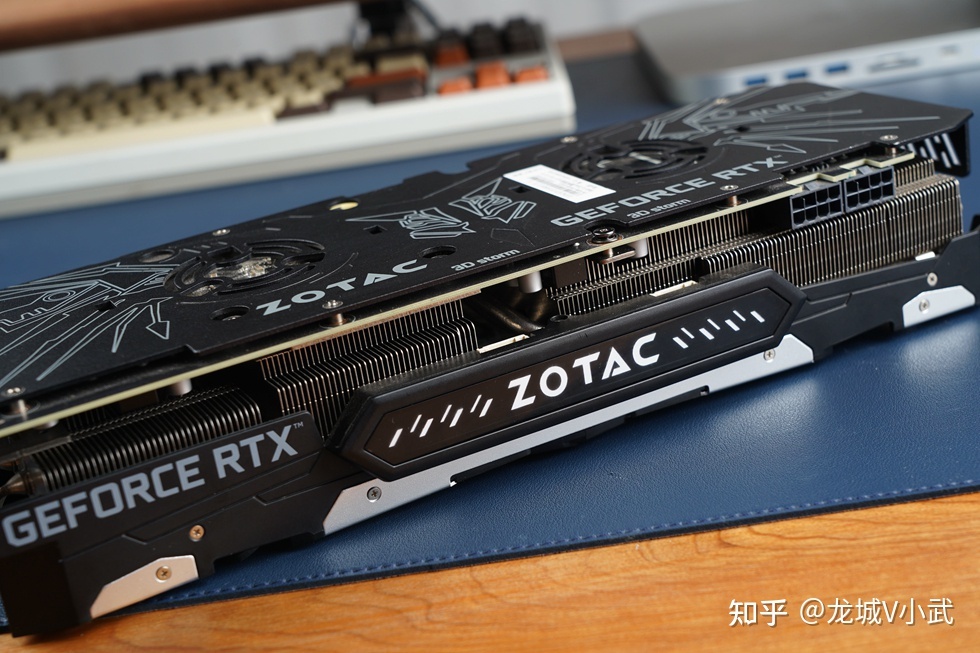

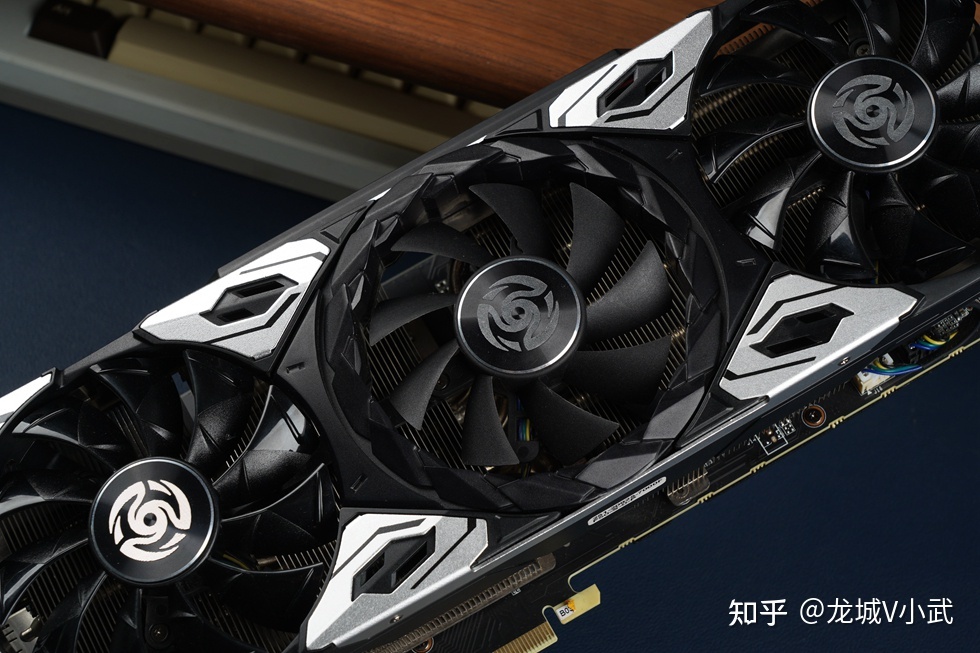

顯卡散熱器採用三風扇設計，整張顯卡採用了比較沉穩的黑色作爲底色，表面有大面積的銀色金屬裝甲，非常酷炫。

散熱罩中央風扇的部分是索泰被稱之爲“天啓之環”的ARGB燈環，支持1680萬色彩調節和數十種燈光效果。

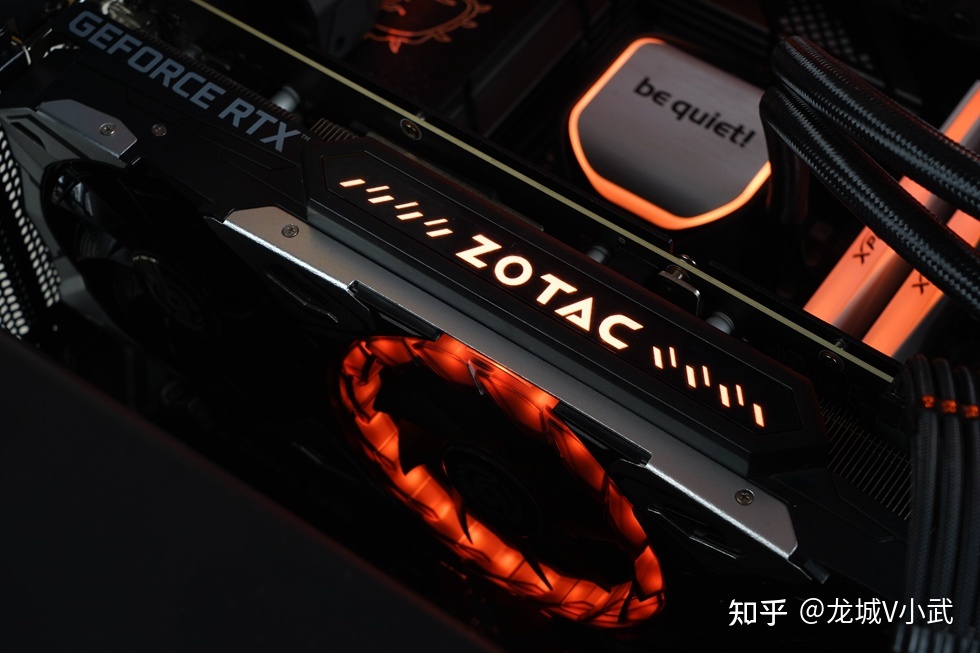

頂部的索泰LOGO信仰燈，支持ARGB 燈效。

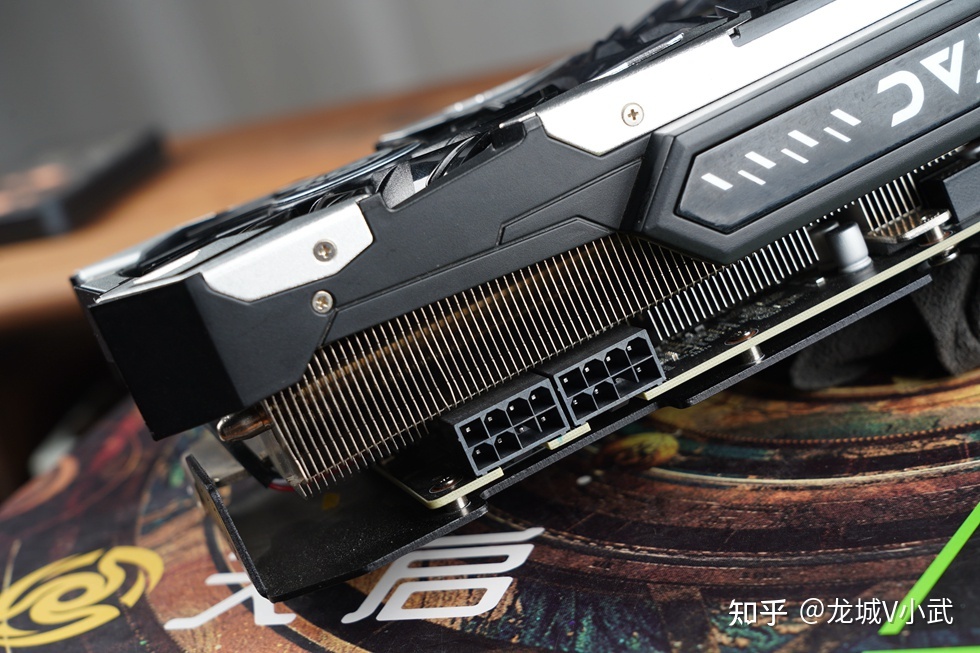

供電方面採用雙8Pin供電，供電位置靠近邊框好評，爲理線提供便利。

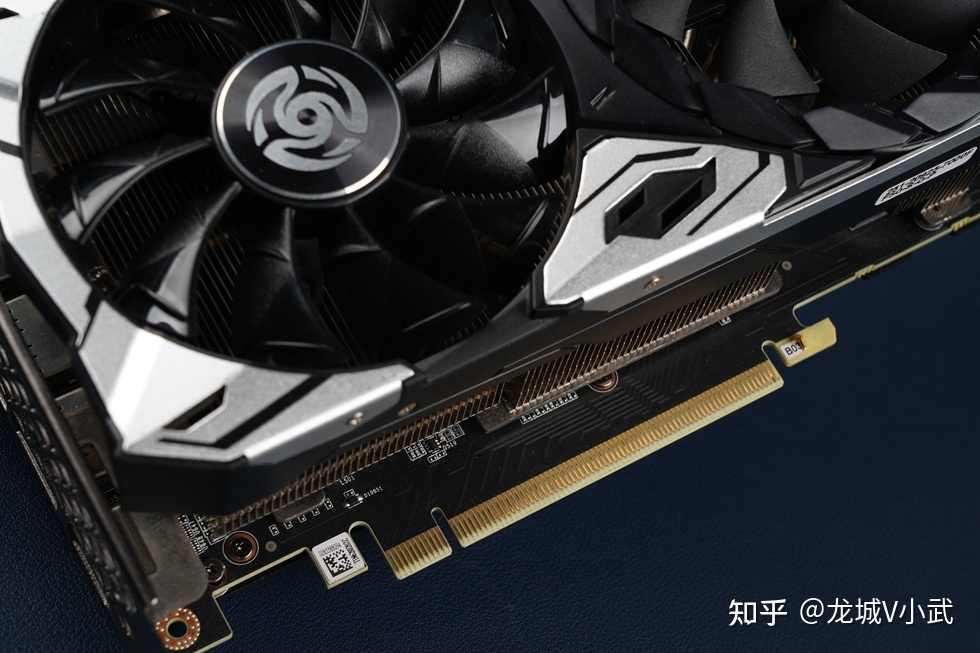

顯卡金手指。

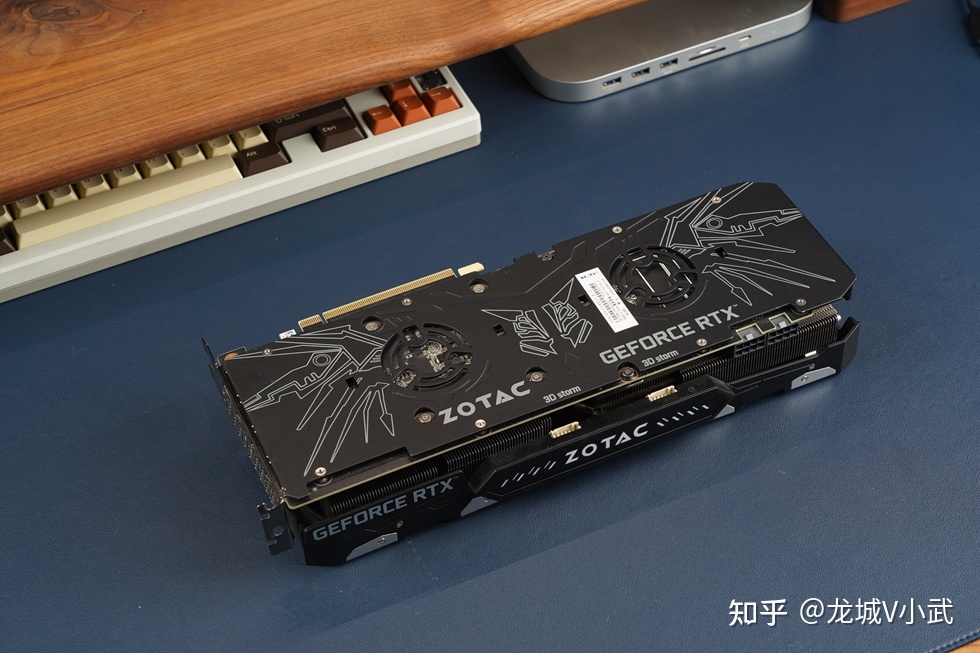

顯卡背面採用了鋁合金背板，保護PCB不變形的同時兼具散熱。周圍有“天啓之翼”的噴塗，兩個背部小風扇的位置正好對應“天啓姬”的形象設計。

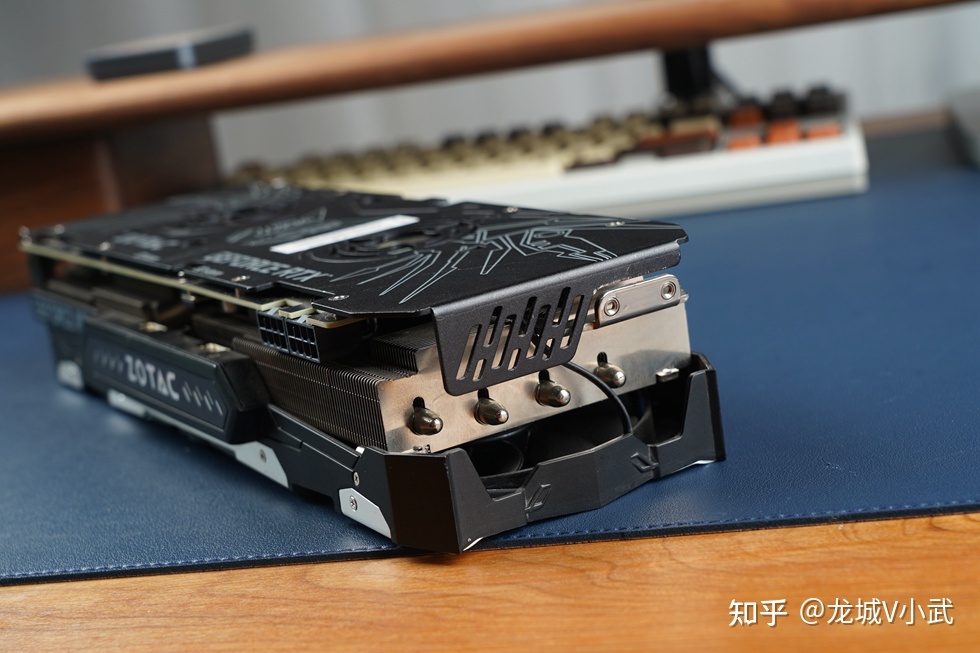

散熱方面採用7條冰脈複合熱管和純銅鍍鎳均熱板。

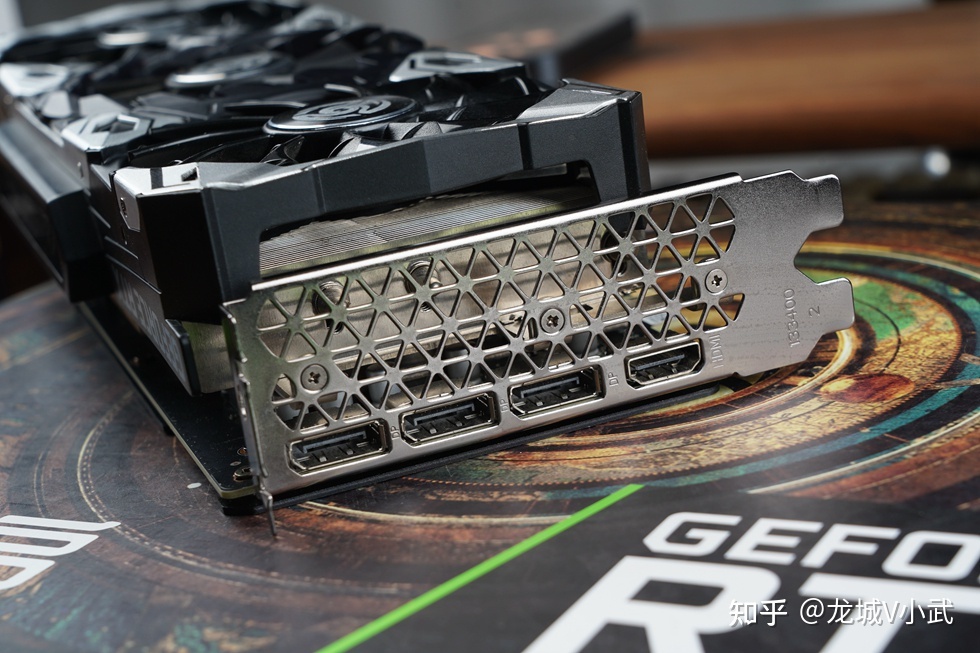

接口部分採用3個DP+HDMI 2.1的4接口設計，充分滿足用戶擴展需求；另外升級後的HDMI 2.1可支持單線8K的視頻輸出。

電源是德靜界（be quiet!）最新推出的PURE POWER 11 FM 850W，提供了五年質保服務。

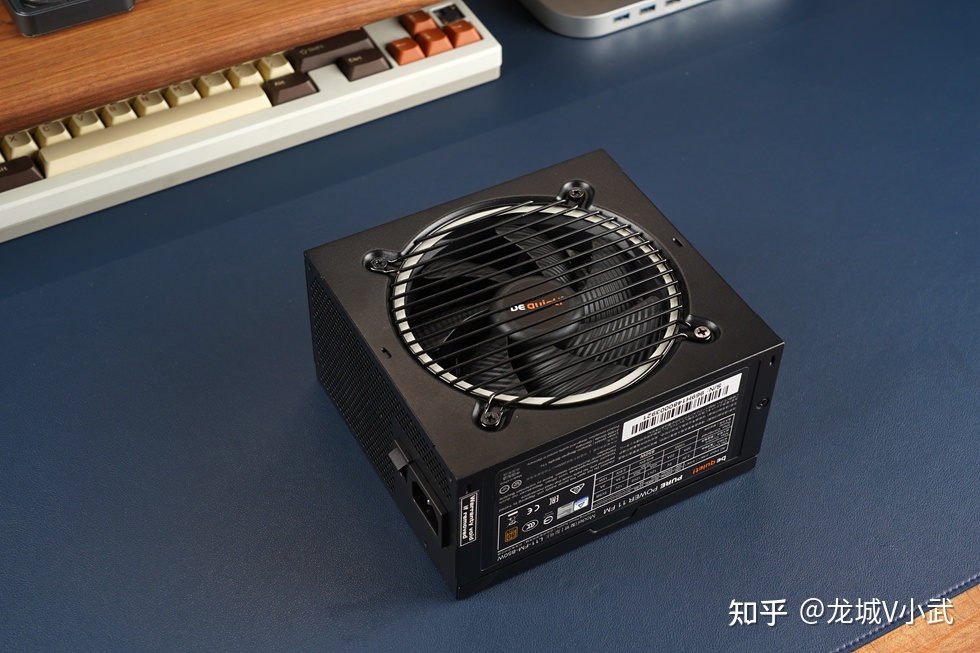

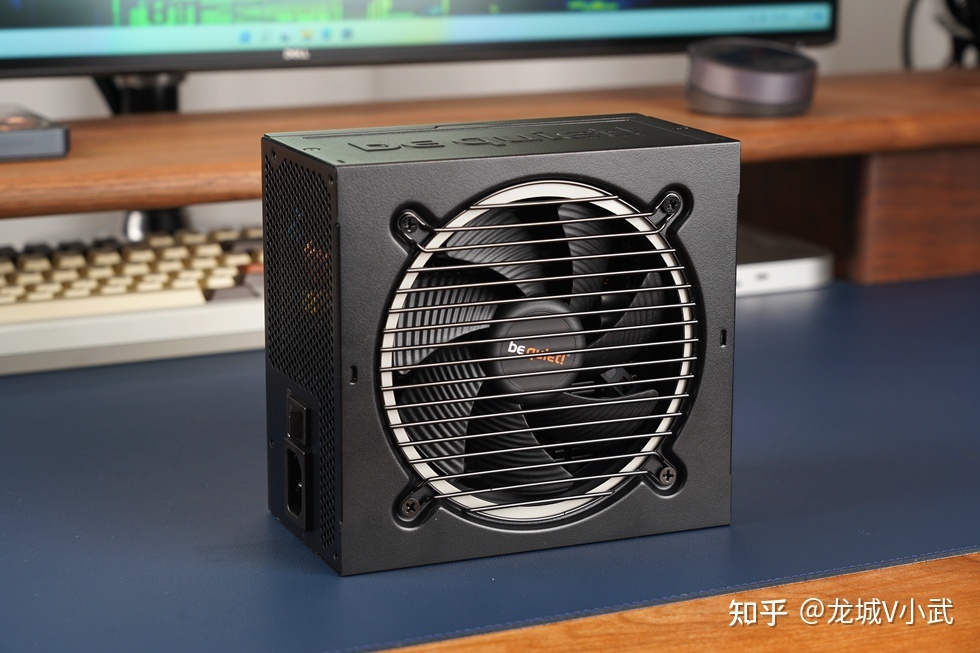

電源風扇配備了一把德靜界（be quiet!）自家的SILENT WINGS 3 135mm靜音風扇，最高轉速爲2000rpm，風扇口還有金屬格柵罩保護。

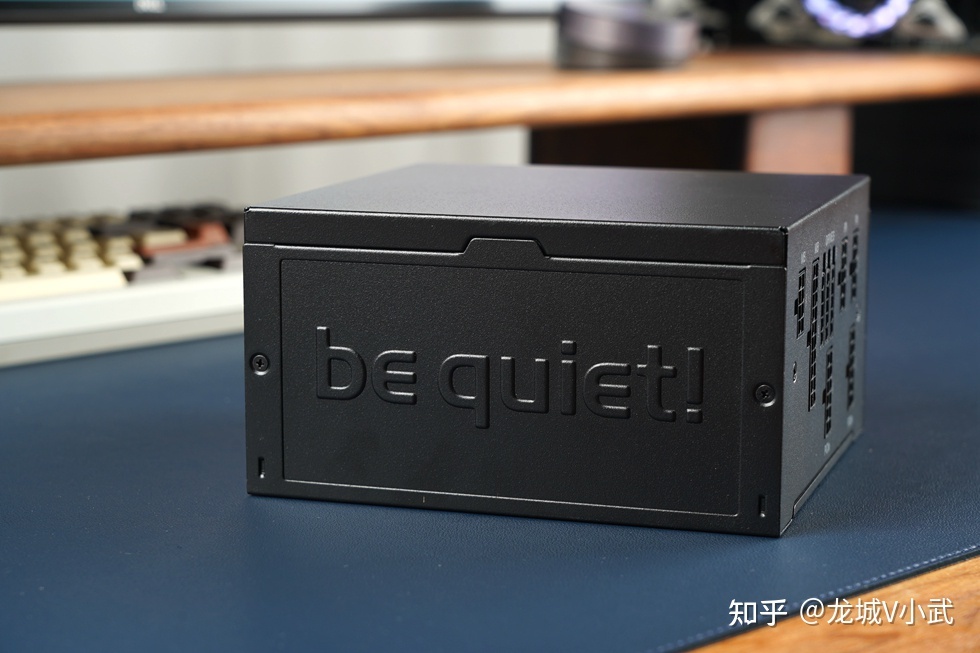

電源側邊有凹起的be quiet!品牌LOGO。

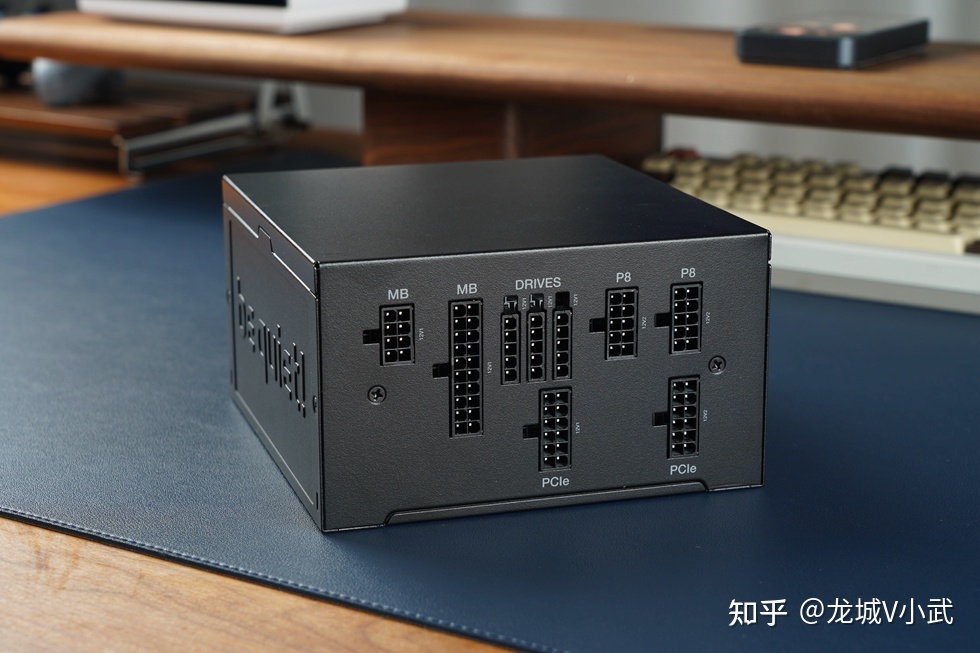

獨特的全模組接口。

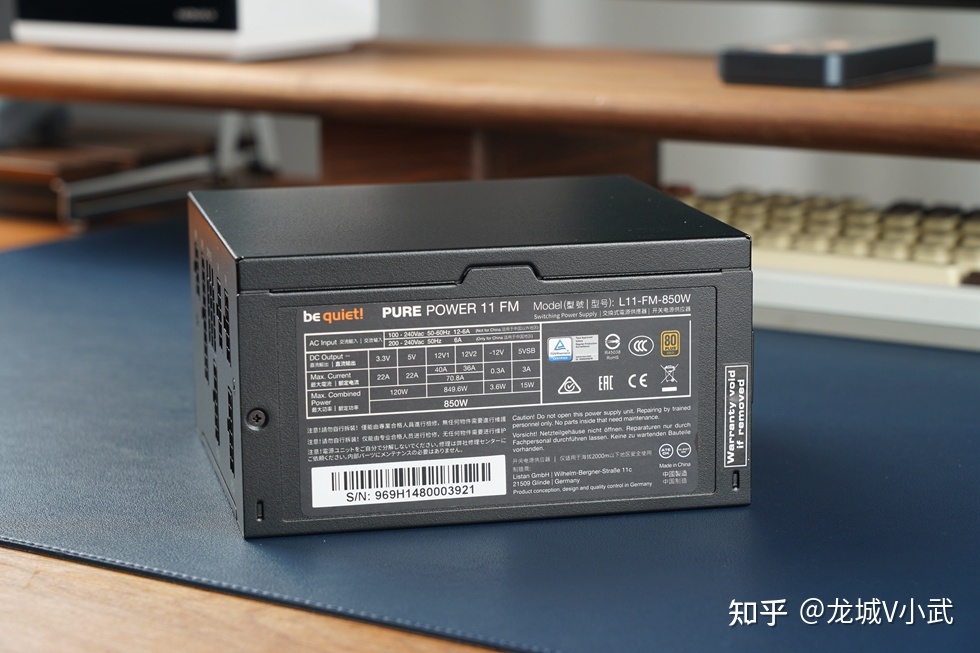

電源覈定功率850W，通過80PLUS金牌認證，轉換效率高達93%，用料方面採用高規格日系電容，規格方面，採用單路12V設計，主動式PFC，支持寬幅輸入。

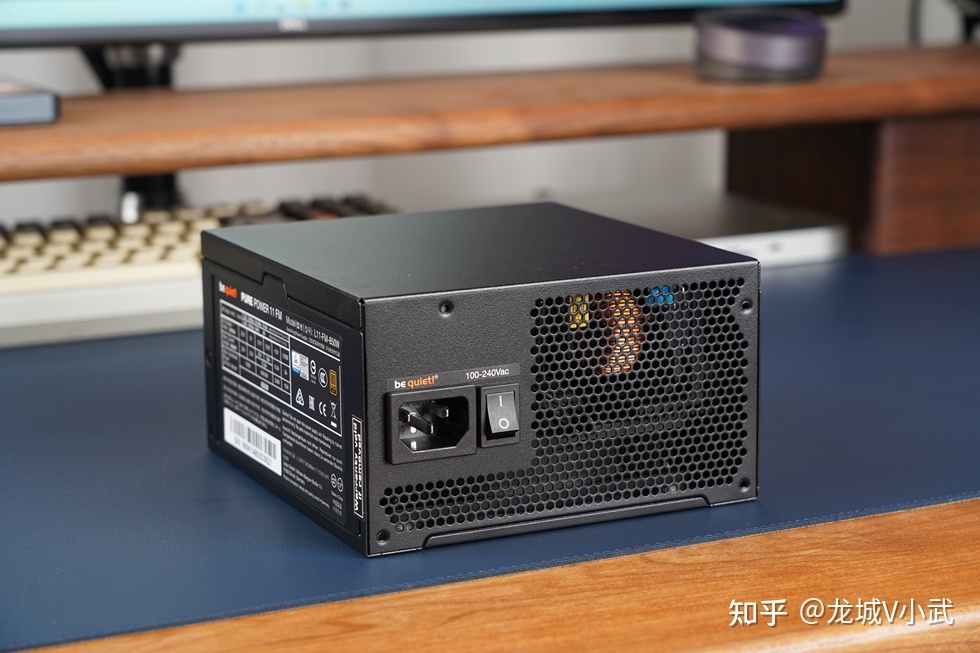

電源尾部提供了獨立的電源開關，旁邊大面積的蜂窩狀開孔也更加有效的確保了電源的散熱。

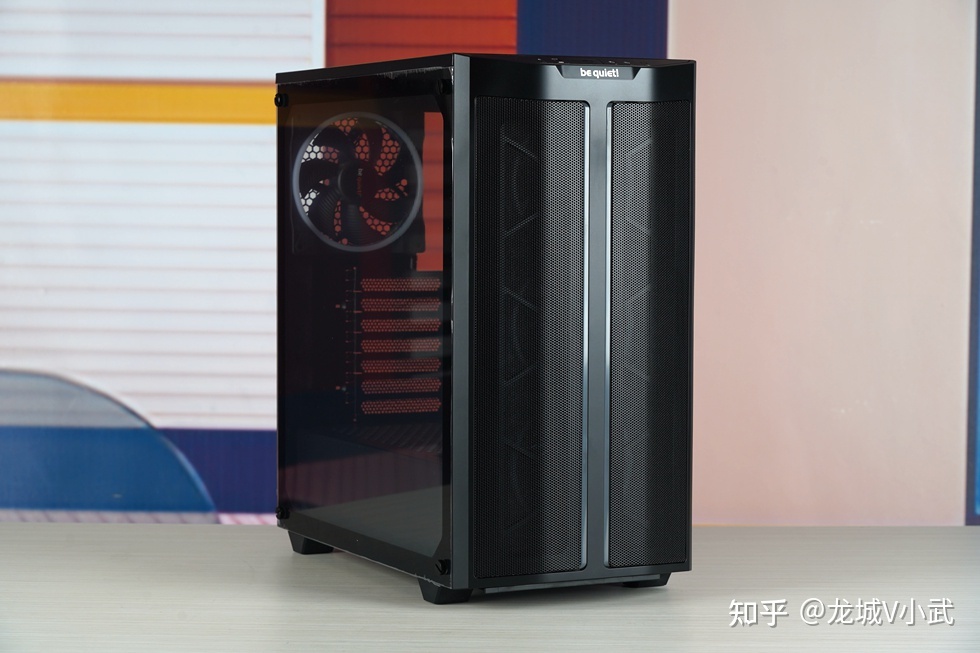

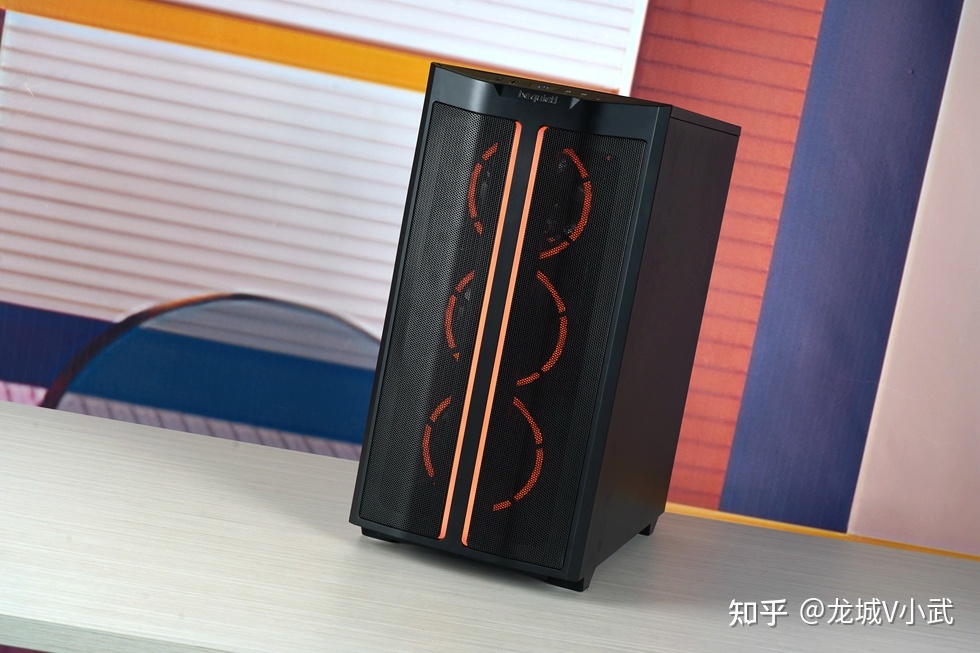

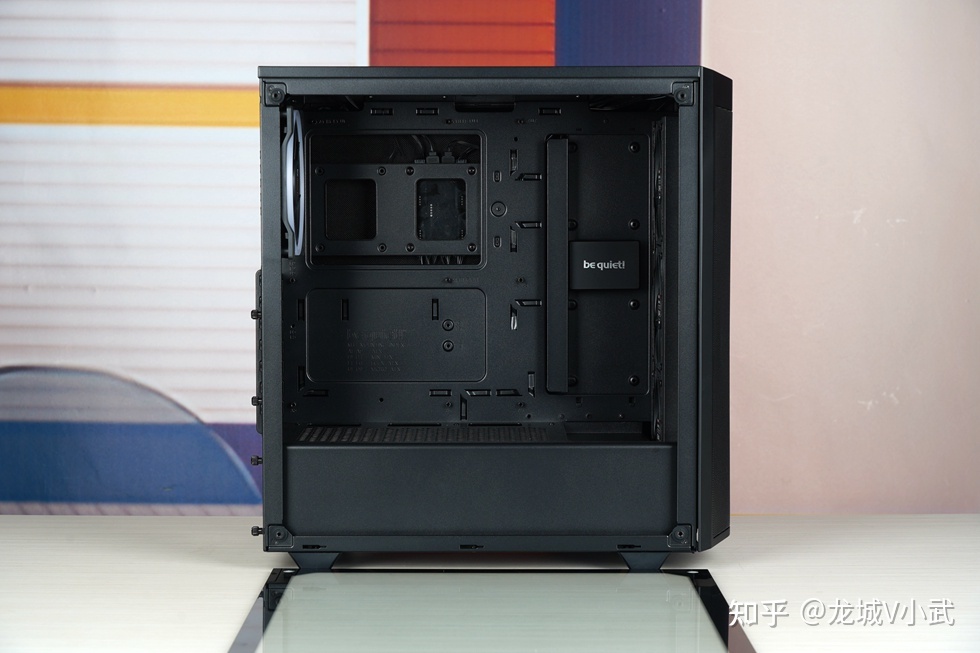

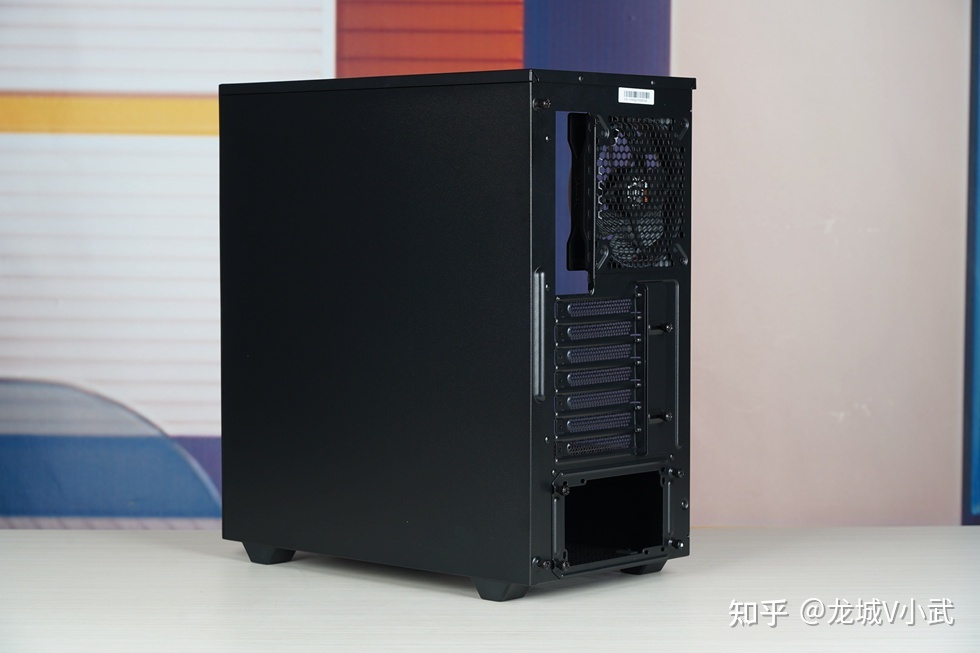

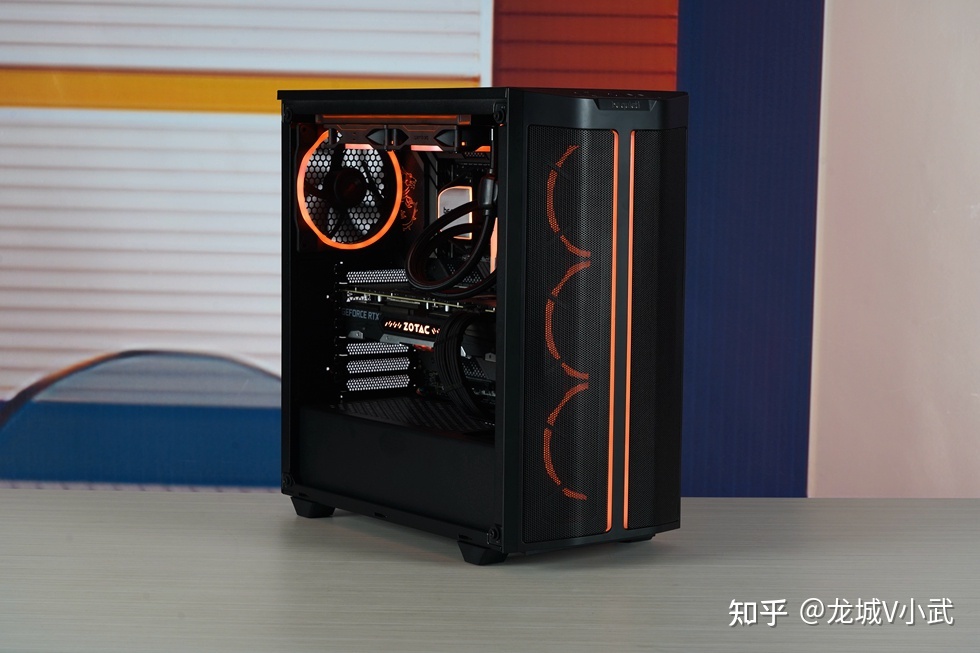

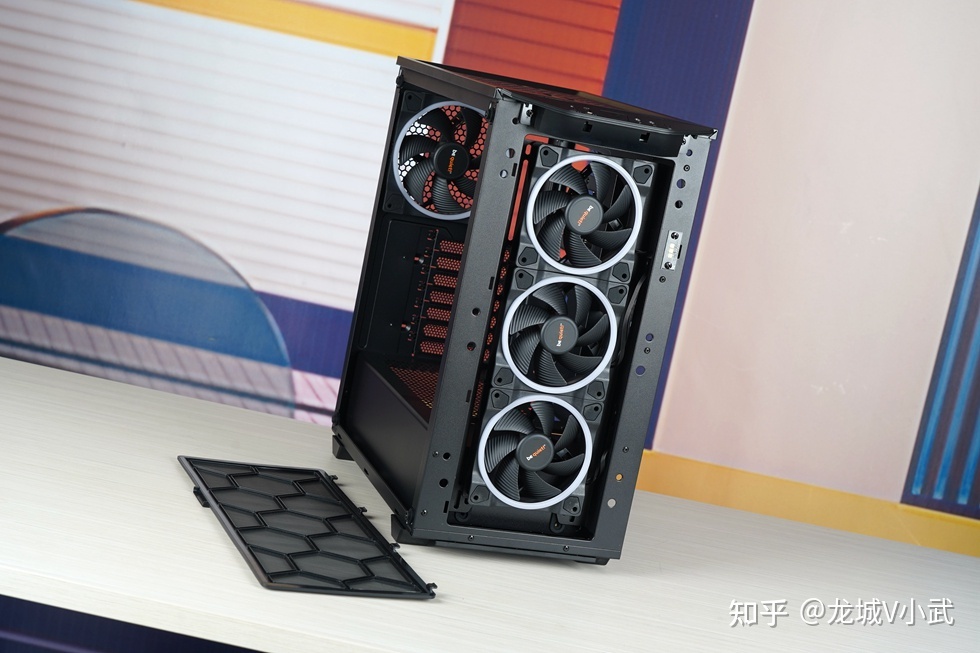

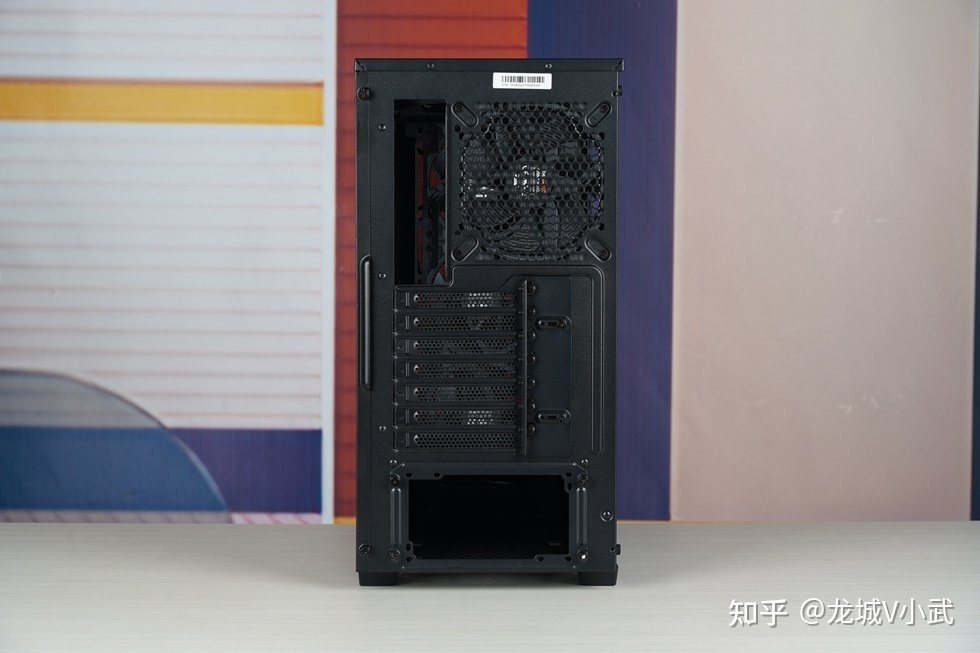

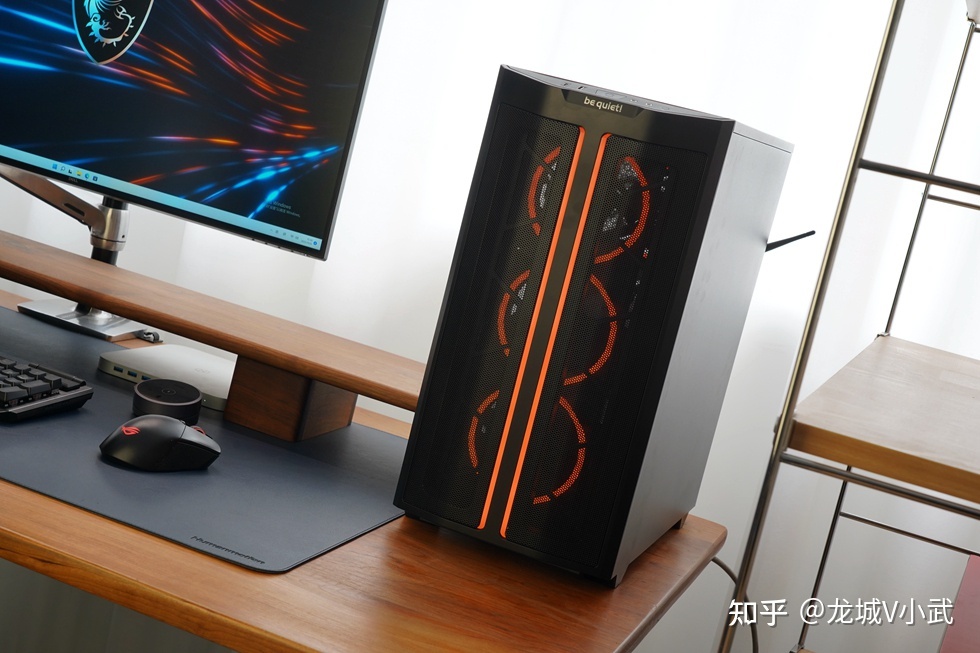

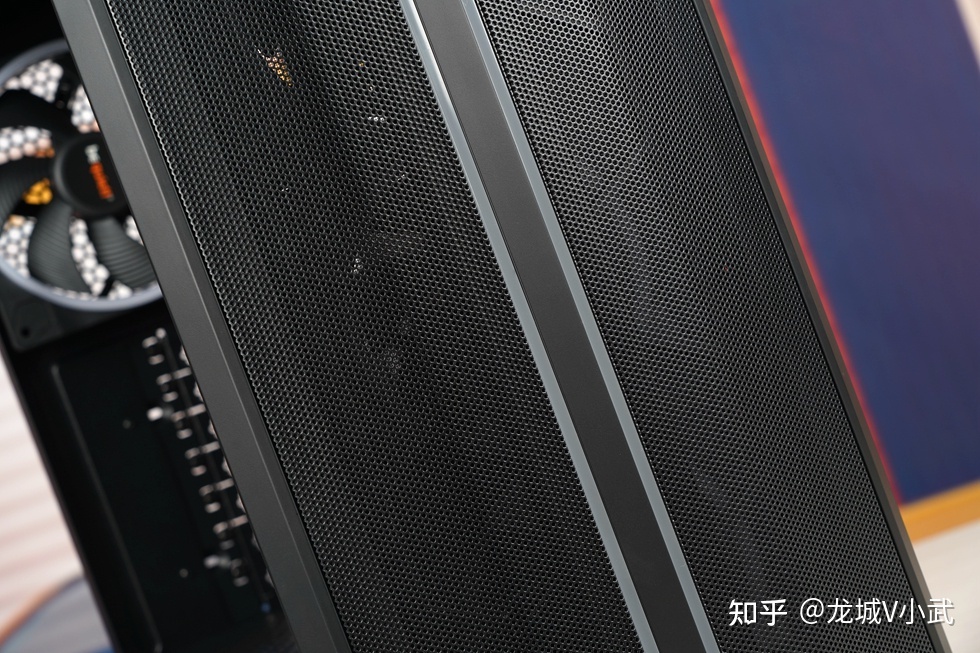

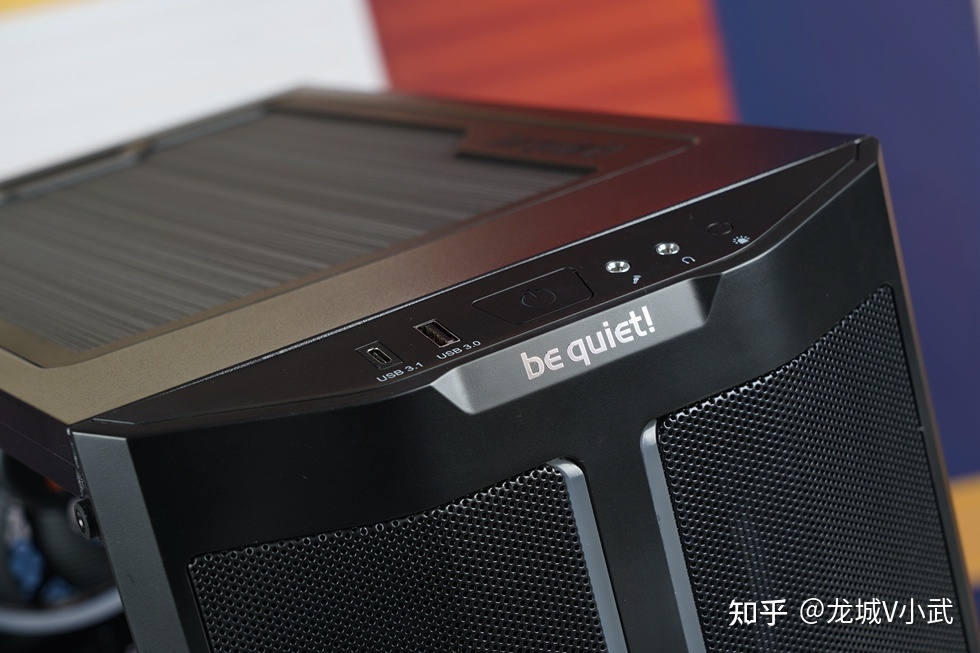

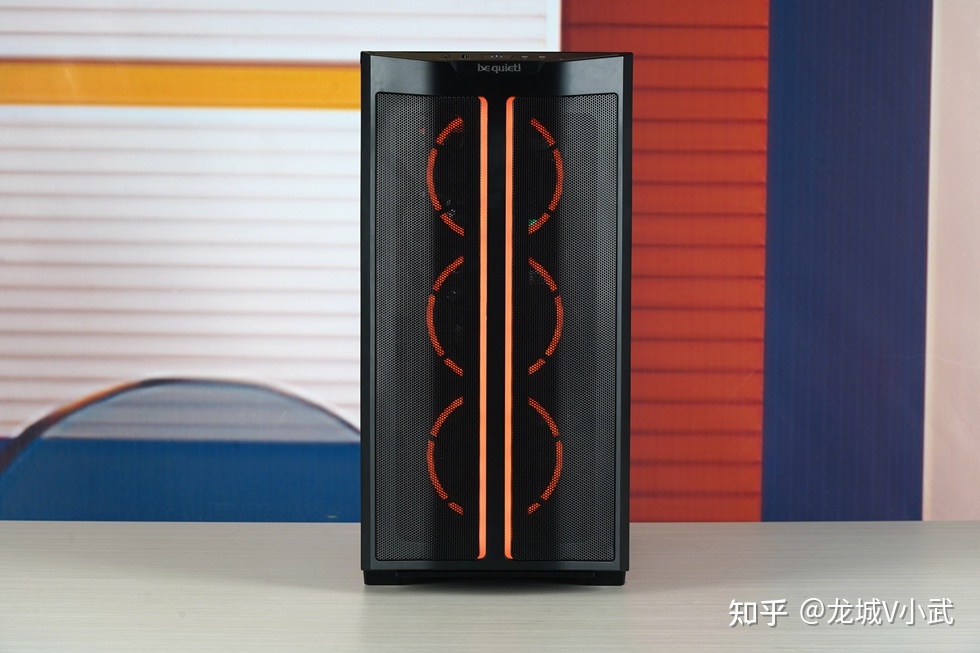

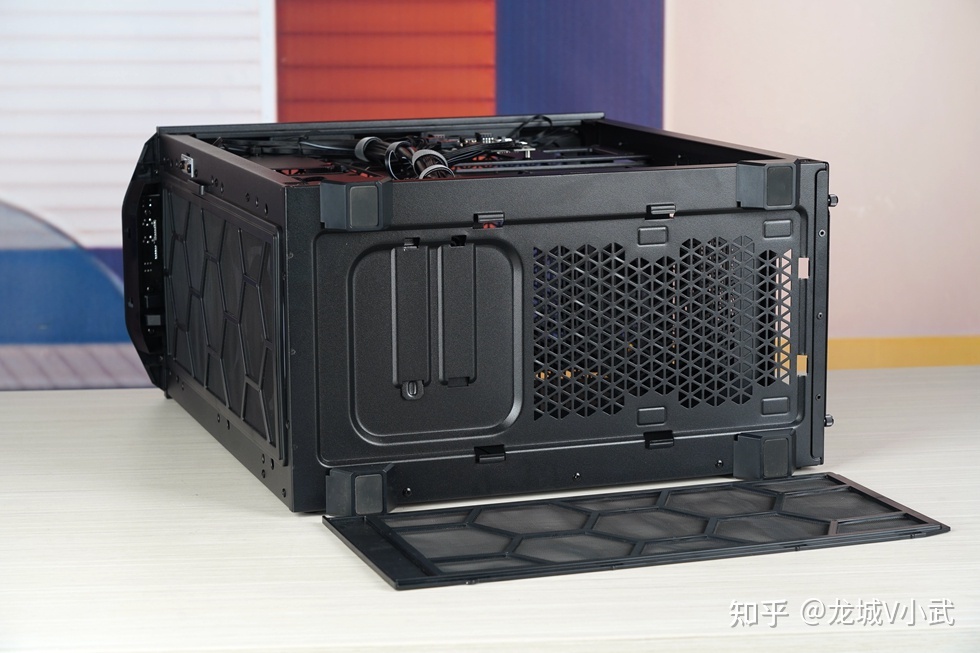

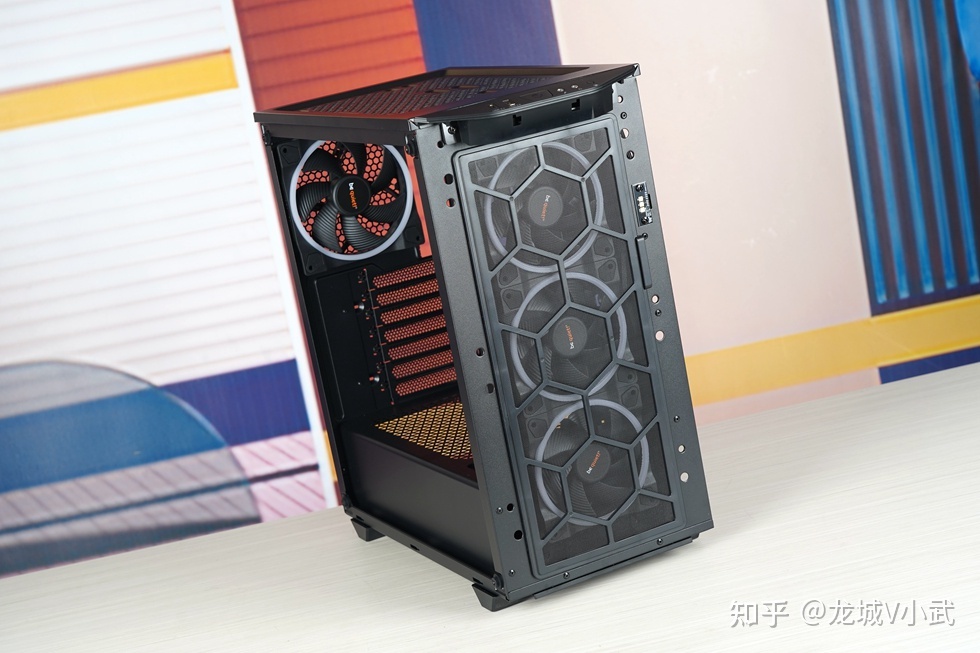

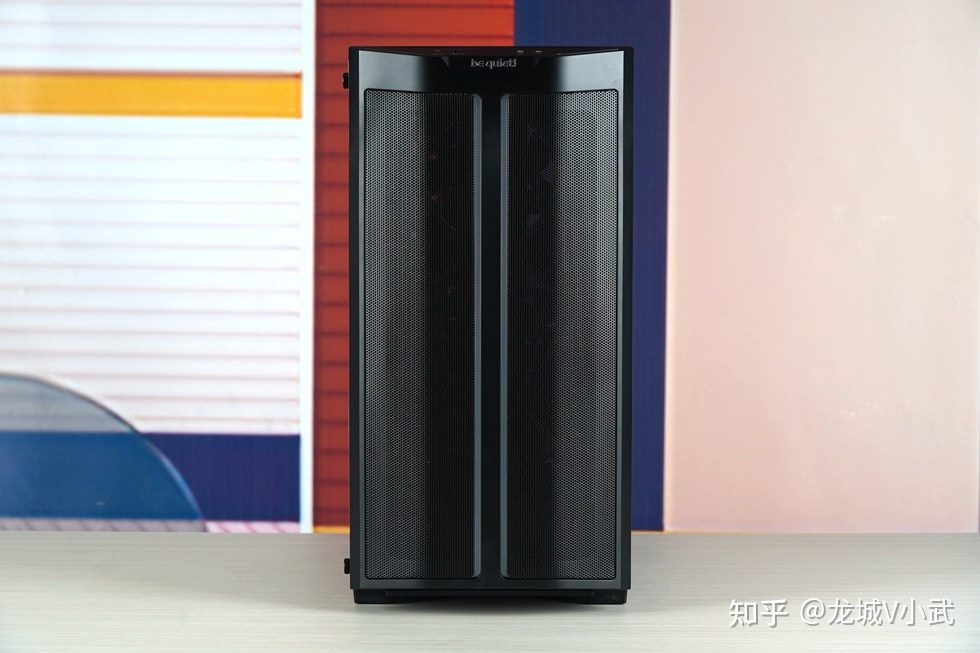

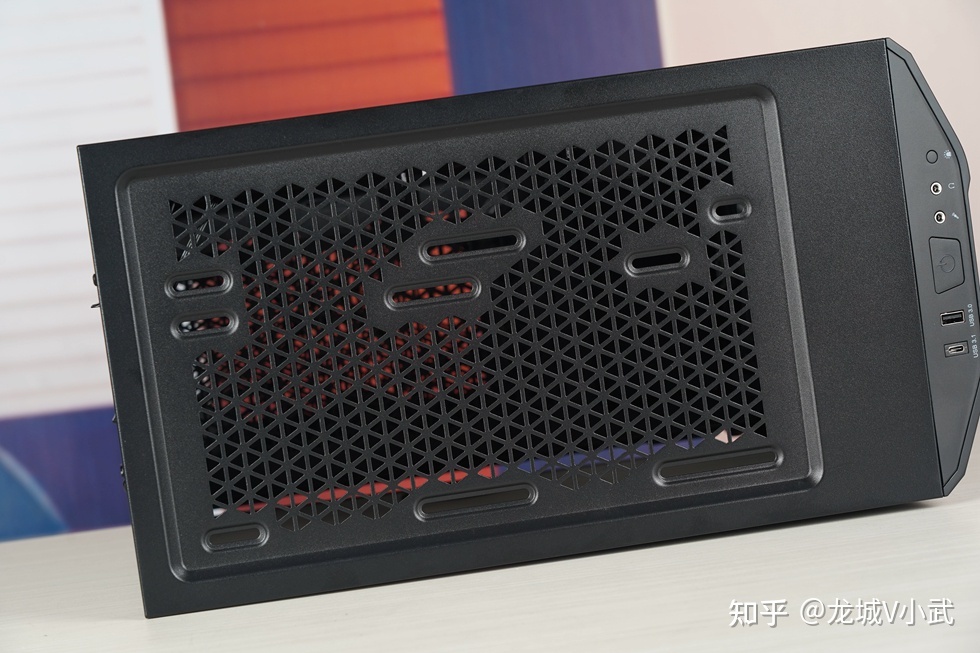

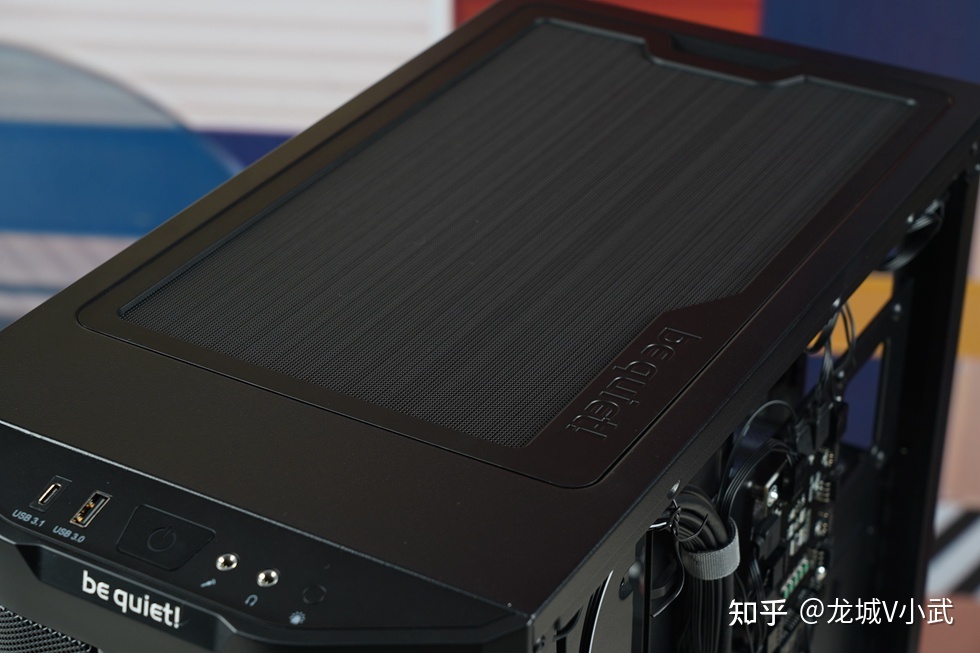

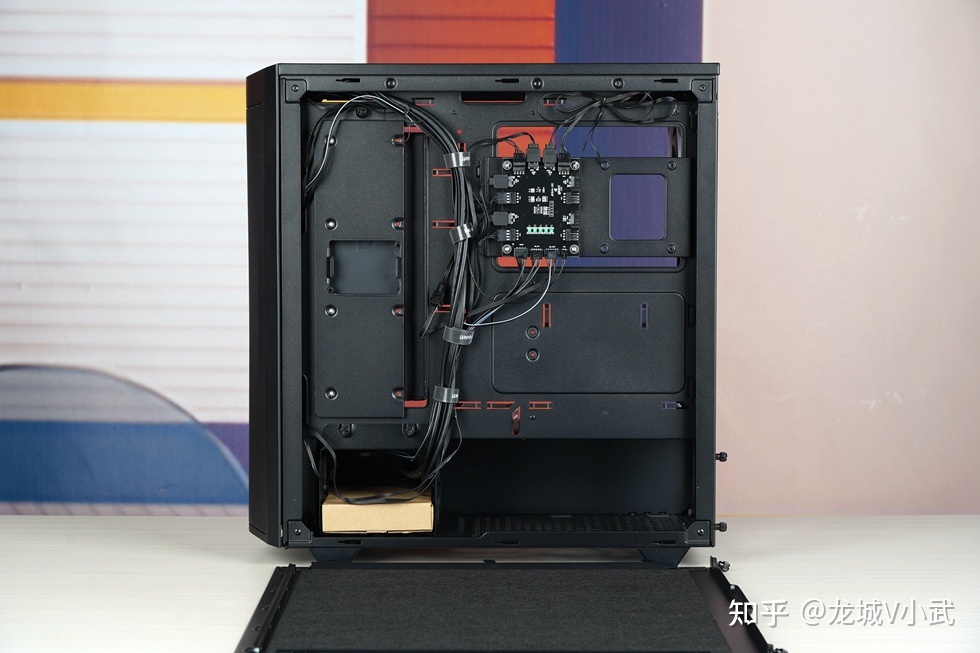

最後是主角-德靜界（be quiet!）新推出的PURE BASE 500FX ARGB機箱，FX系列也是德商德靜界爲了紀念其20週年而推出的旗艦系列主打高端性能。屬於之前的500DX機箱的升級版本，外觀方面延續了500DX的設計，機箱三維尺寸（長寬高）分別爲：450mmx232mmx463mm，機箱整體風格硬朗沉穩，前面板採用全網孔設計加上兩條細長的白色ARGB燈帶點綴顯得很有特點。相比於之前的500DX，升級後的500FX自帶了4枚Light Wings ARGB高端風扇，機箱背部還增加了可適配6枚ARGB風扇的HUB控制器。
