紫黑全塔，ROG Z790HERO+STRIX4090+乔思伯D500装机分享

前言

此次带来的是乔思伯的高塔新旗舰机箱D500的装机，使用的是ROG MAXIMUS Z790 HERO主板+ROG STRIX GeForce RTX 4090-O24G 猛禽显卡。D500是今年推出的新高塔新旗舰机型，有别于全钢或者全铝机箱，这是一款铝框设计的钢箱，采用0.8mm钢+2mm铝，兼顾铝材的精致外观和钢材的坚固材质，同时铝框采用细腻喷砂；而尺寸上也是高塔的620x250x586mm长宽高尺寸，而兼容性上面支持190mm高塔散热，顶部和前部支持最大420mm冷排（不过420mm冷排最多同时支持1个），显卡的尺寸则是480mm内随意安装，哪怕前面安装附件内的8个HDD硬盘支架也还能支持340mm，还能支持显卡垂直安装；它的另一大特点还能支持最多10个3.5HDD，可以单独作为存储使用了。配合他们使用的电源是这次海韵最新更新的当家花旦FOCUS系列的ATX3.0版本，作为海韵最具性价比和齐全功能机型，这次更升级了多项功能如第4代数字IC智能温控技术、13.5CM的FDB液压轴承静音风扇、带12VHPWR接口的全套压纹模组线，更还支持高于ATX3.0的200%瞬时峰值功率输出，以及海韵自家2段式过载保护机制的SDP智能双重保护技术，内部的多种新功能都来自于其最新的CHROMA MES先进制程于高规格用料，有趣的还有使用了兼具90度主板24-pin转接头的二代电源检测器。这次的配置主要是13700KF+ROG MAXIMUS Z790 HERO +ROG STRIX GeForce RTX 4090-O24G。玩家国度ROG MAXIMUS Z790 HERO主板采用20+1（90A）的超强供电以及易用的超频功能及扩展性还有金属背板的加入让它成为了纯血ROG，当之无愧的Z790当家花旦。显卡是4090的旗舰卡猛禽ROG STRIX 4090 O24G GAMING，24+4相(核心+显存)（70A）供电规模让4090发挥得淋漓尽致。在存储方面使用了芝奇的DDR5 6800 C34 32G套装幻锋戟内存，目前性价比最高的幻锋戟内存和一如既往的芝奇品质。固态硬盘是采用Phison PS5021-E21T主控的影驰星曜X4 PRO 1TB SSD。在散热上，使用的是乔思伯的TW7-360光影鼓一体水冷。不过为了提升整机散热性能使用了7把振华的MEGACOOL 巨风12cm风扇，这款风扇性能相当顶，主要是其扇叶扇框都采用新型高分子材料LCP液晶聚合物、三相12级无刷直流电机、GMT设计驱动IC、三档模式的长寿面双滚珠轴承。

配置清单：

CPU：英特尔（Intel）13代酷睿 i7-13700KF 处理器
主板：华硕（ASUS）玩家国度 ROG MAXIMUS Z790 HERO主板
显卡：华硕（ASUS）玩家国度 ROG STRIX GeForce RTX 4090-O24G -GAMING  猛禽显卡
内存：芝奇（G.SKILL）32GB(16Gx2) DDR5 6800  幻锋戟RGB灯条(科技银)C34
SSD：影驰（Galax）  星曜 X4 PRO  1TB SSD  固态硬盘
电源：海韵（SEASONIC）金牌全模 FOCUS ATX3.0 GX1000电源
风扇：振华（SUPER FLOWER）MEGACOOL 巨风12cm风扇
散热：乔思伯 (JONSBO)  光影鼓 TW7-360 黑色幻彩一体式水冷CPU散热器
机箱: 乔思伯  (JONSBO)  D500 黑色 ATX高塔机箱

装机展示：

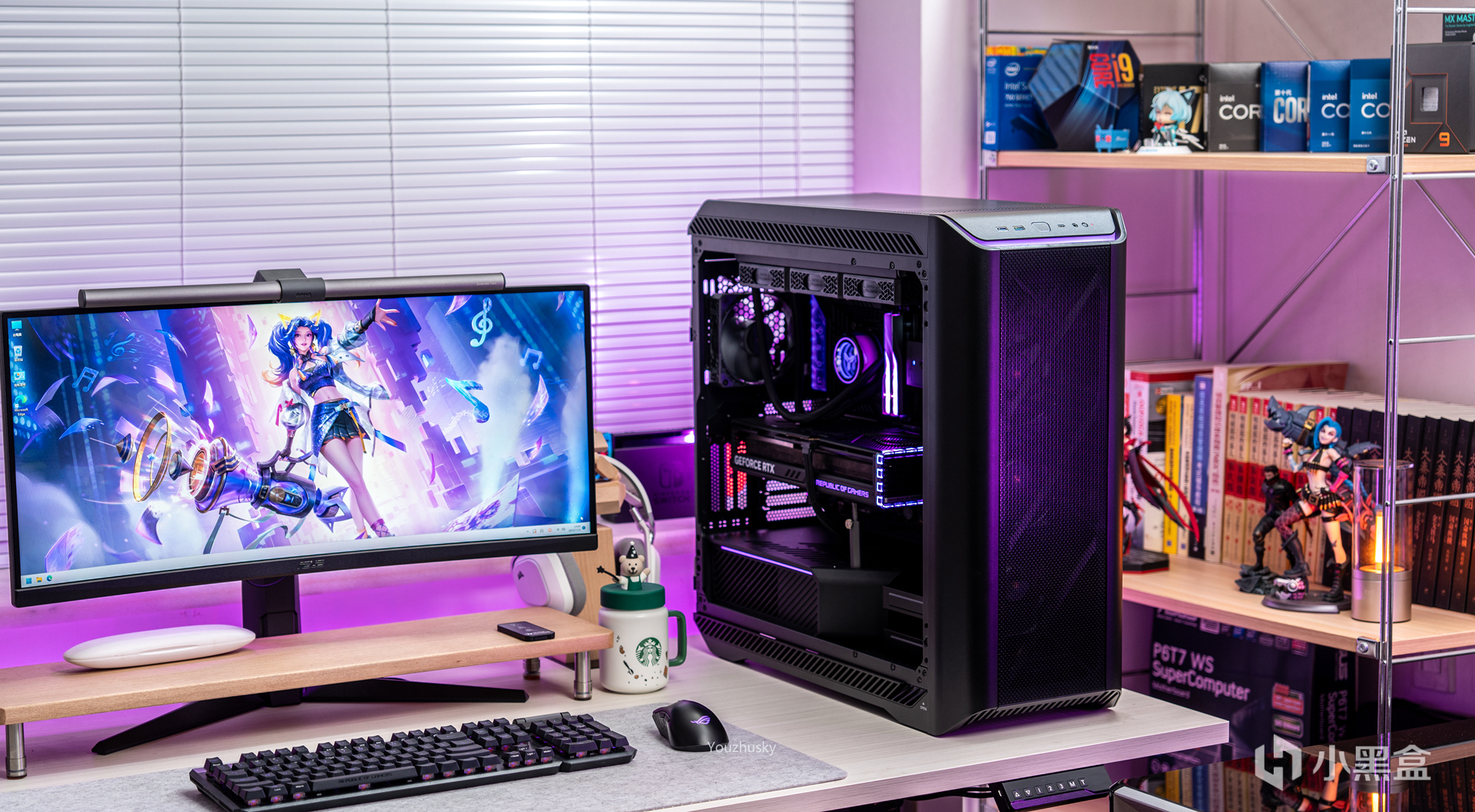

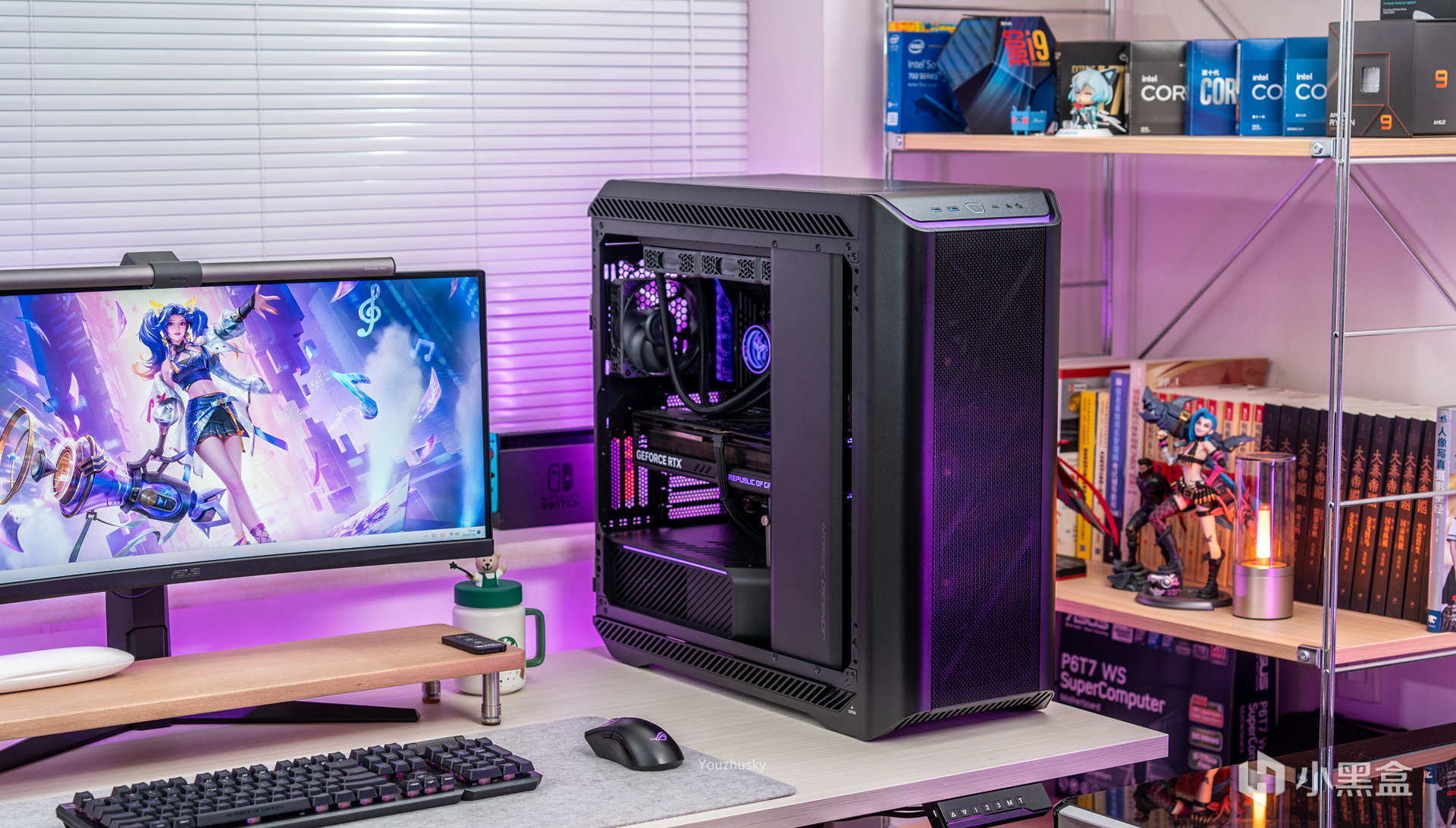

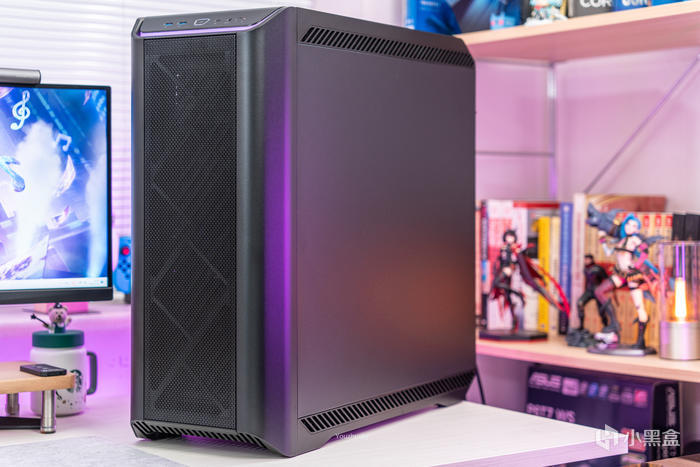

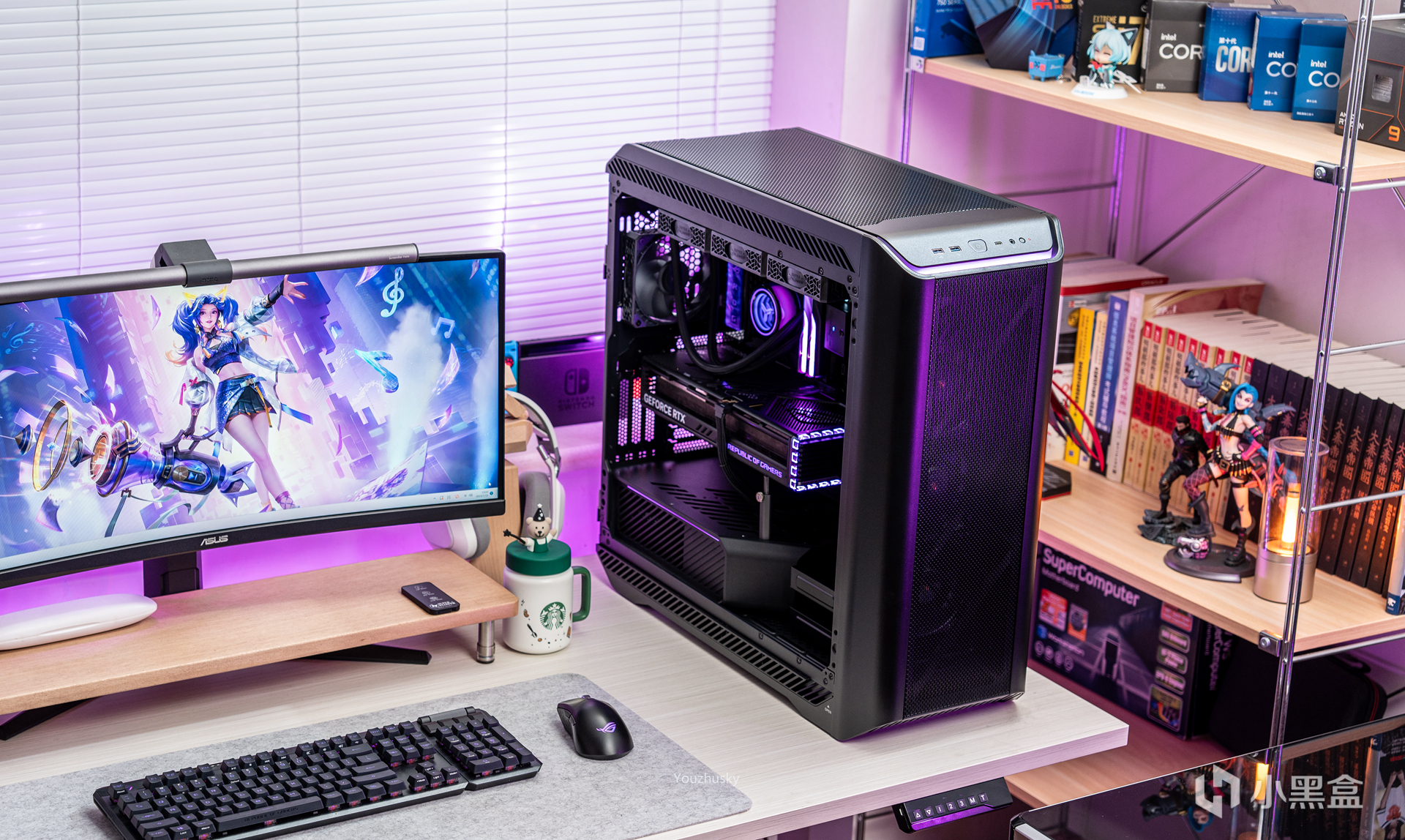

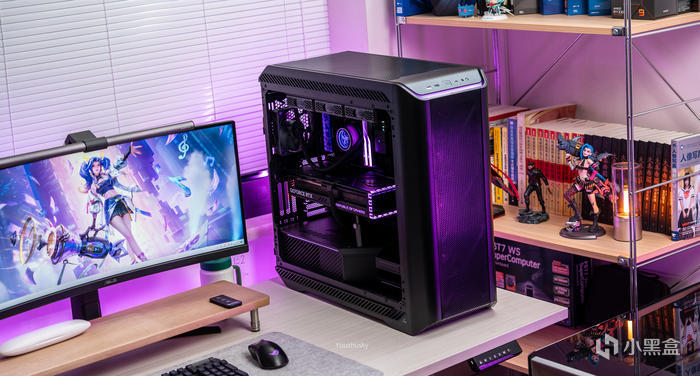

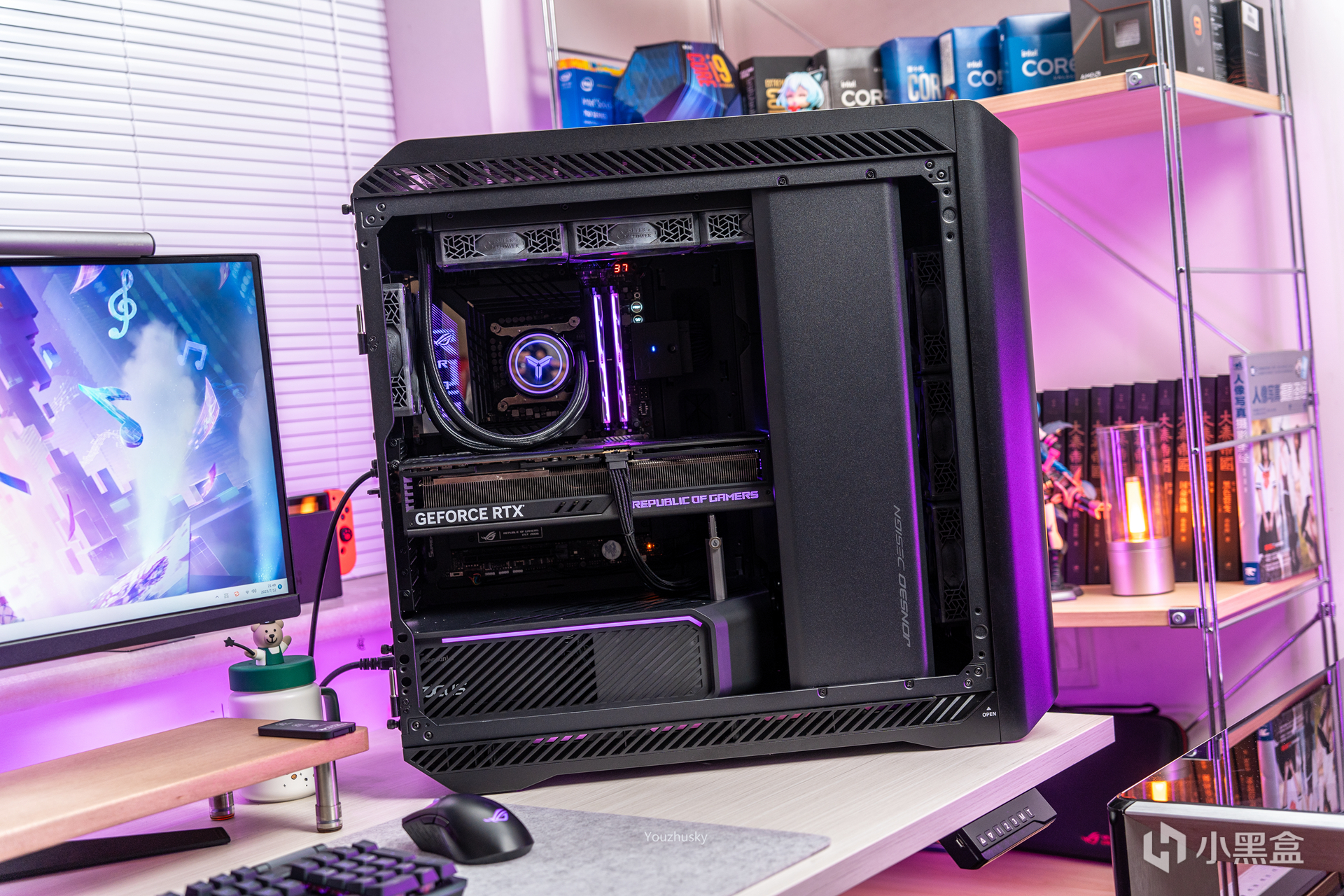

桌面展示

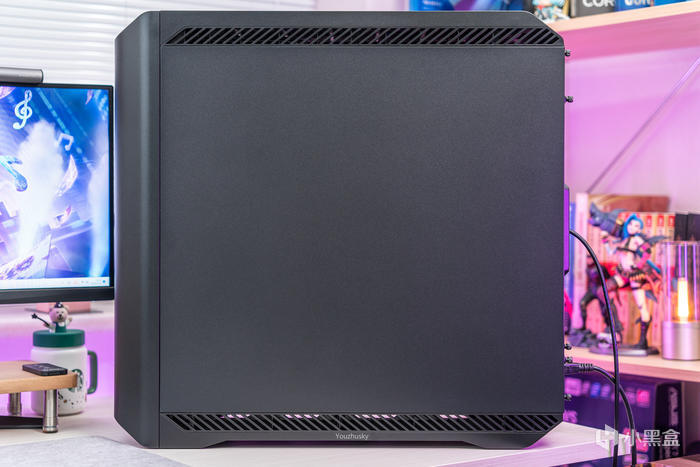

整机侧面，带JONSBO DESIGN的侧挡板

整机盖上转轴磁吸的深色钢化玻璃侧板

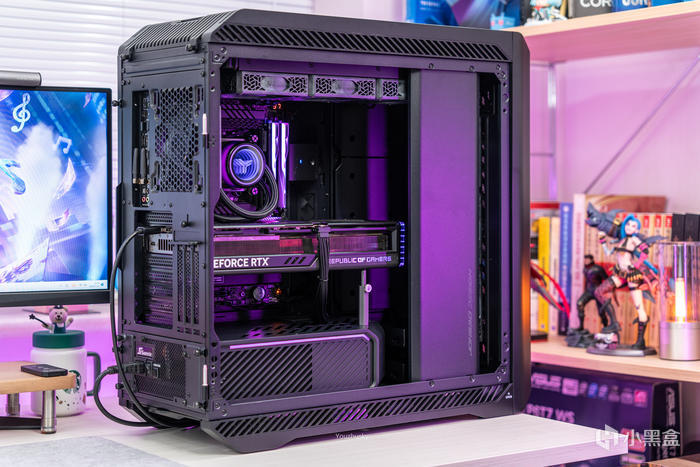

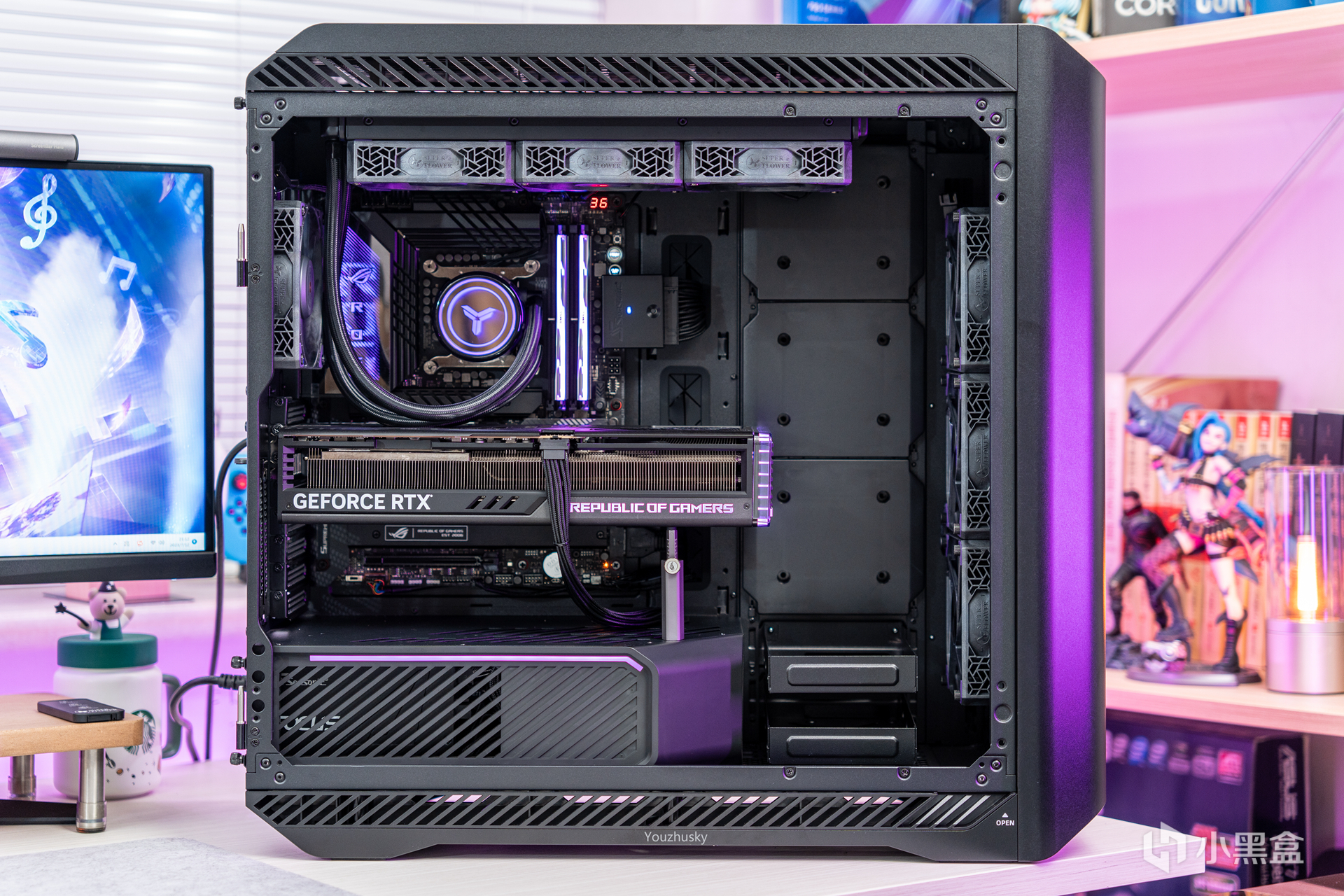

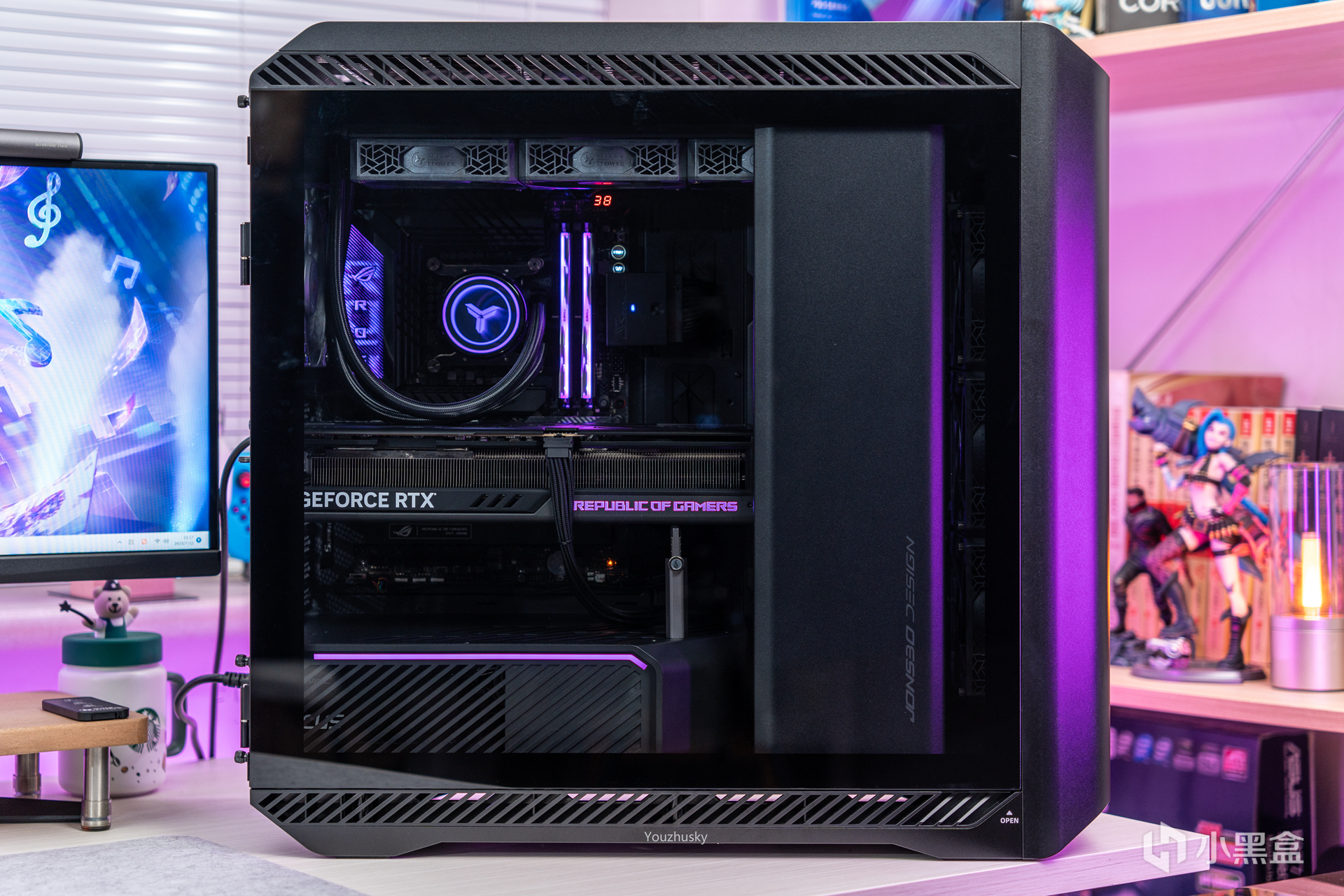

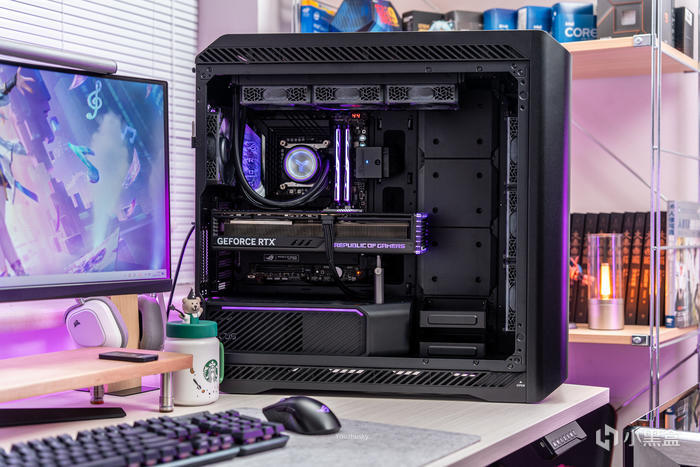

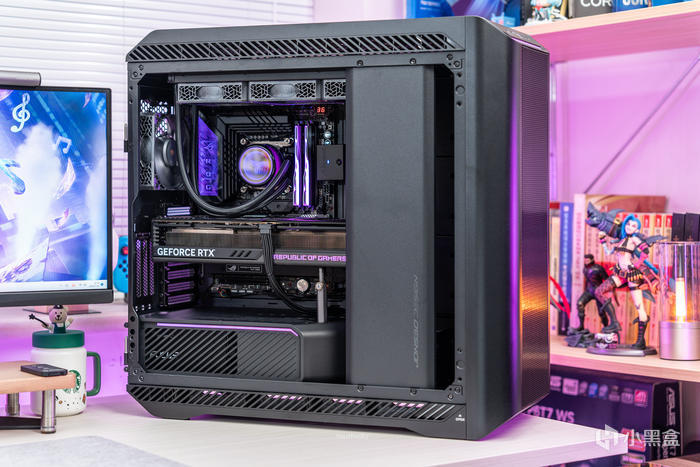

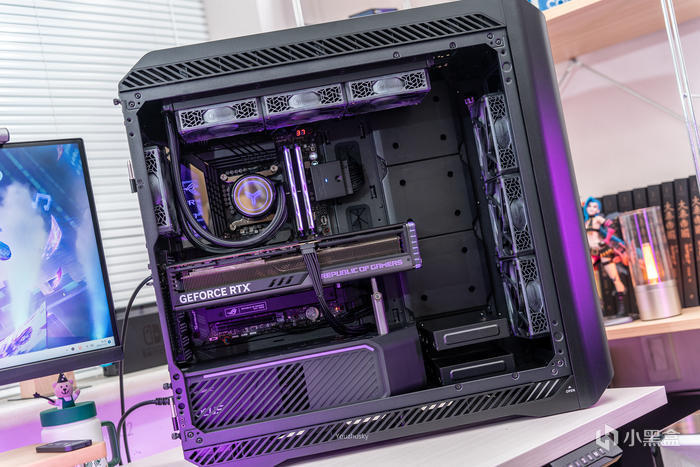

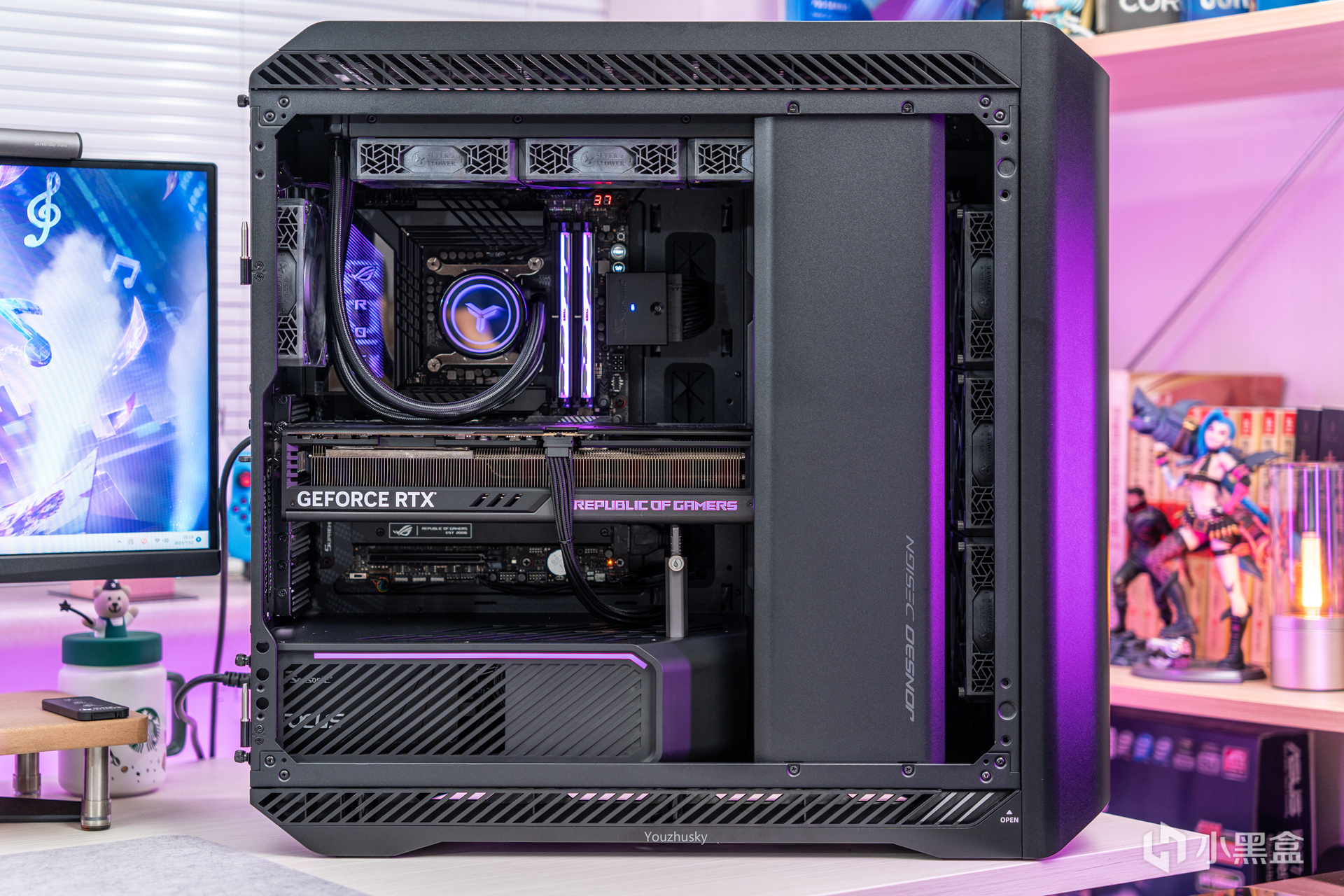

无侧板的90°整机

取下JONSBO DESIGN的侧挡板，默认右边底下2块HDD硬盘支架，附件中还有6个HDD硬盘支架，多盘位时可使用

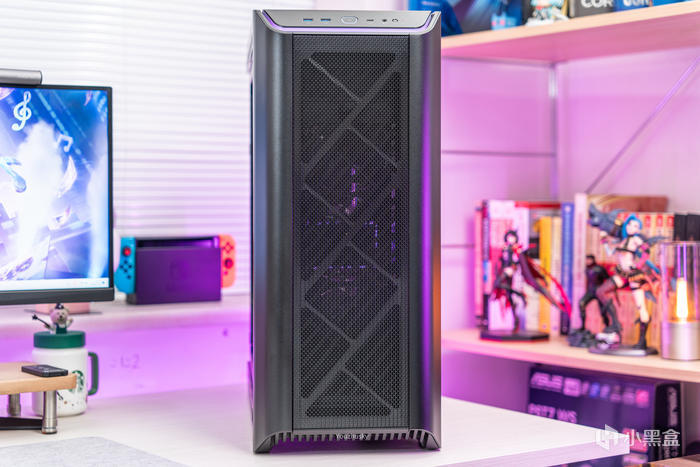

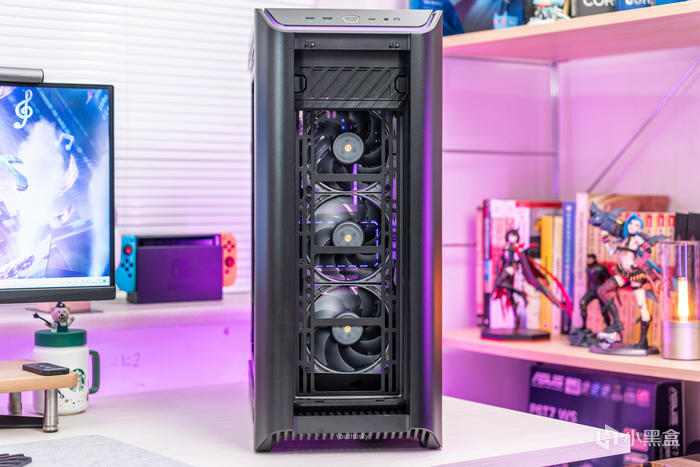

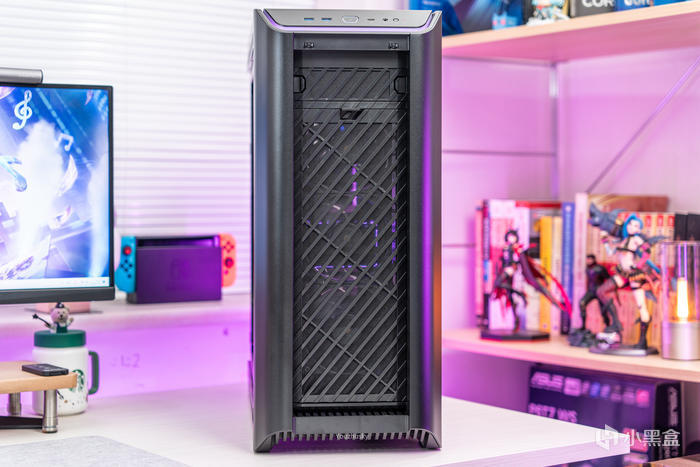

整机的高透风前面板

45°整机

打开前面板，内部还有加强筋的防尘网盖板

打开防尘网，内部是三把正在工作的振华MEGACOOL 巨风12cm风扇

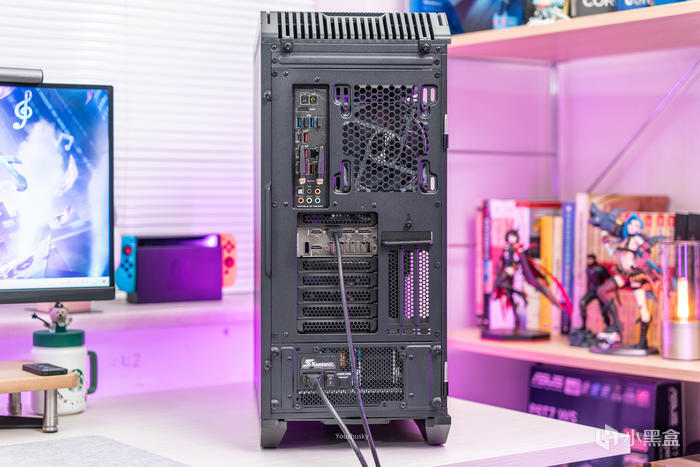

整机的背部，底下是海韵新款ATX3.0的FOCUS GX1000电源

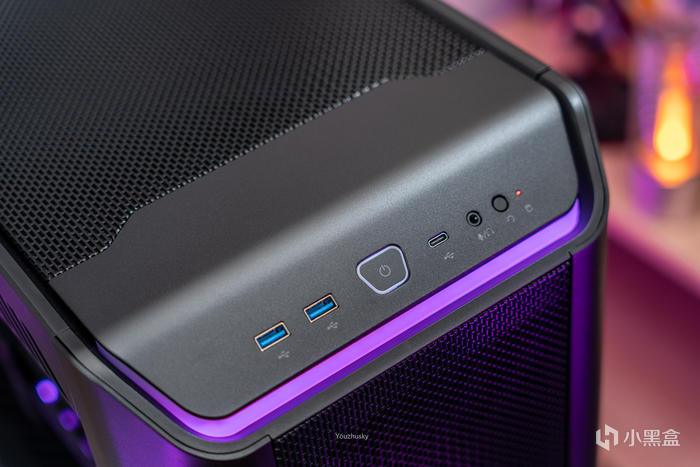

2mm铝合金面板上的前置IO，底下是ARGB灯带

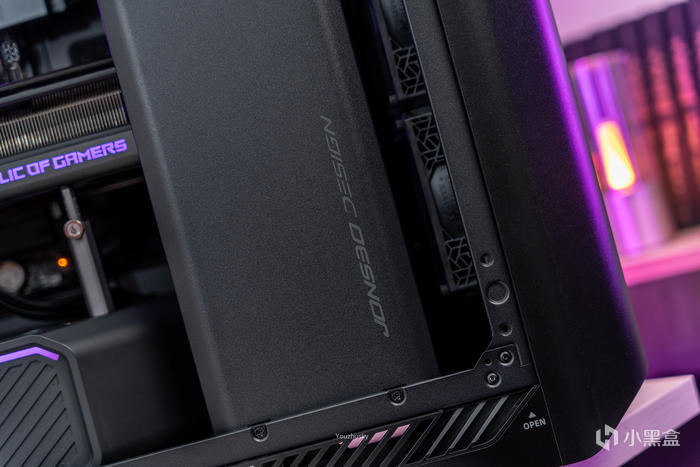

JONSBO DESIGN 的侧挡板，不仅可以安装在外侧挡住HDD位，还能安装到内侧主板位

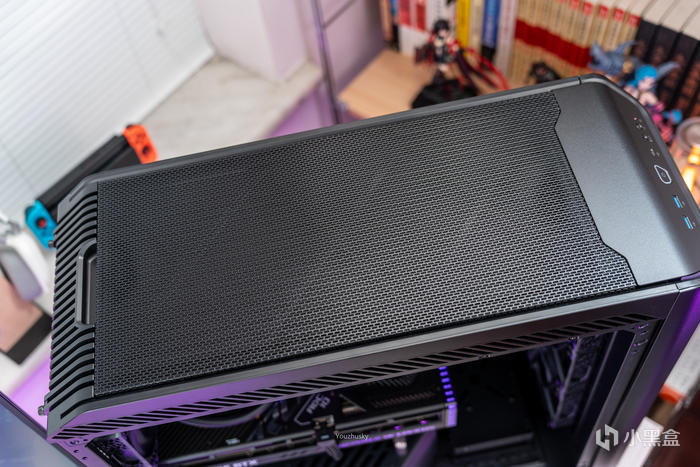

顶部的钢材质防尘网盖板，磁吸结构

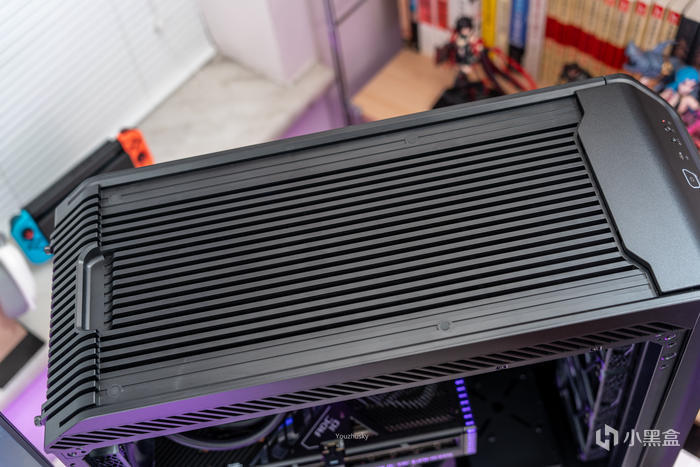

打开防尘网之后是条纹状的顶部面板

取下顶部面板之后是机箱顶部的420/360冷排位

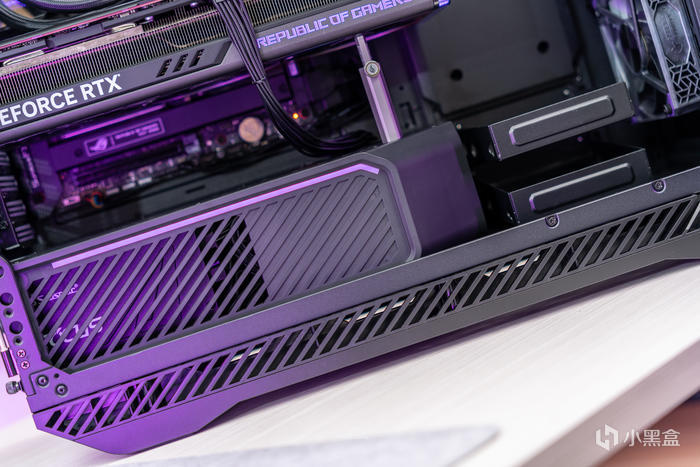

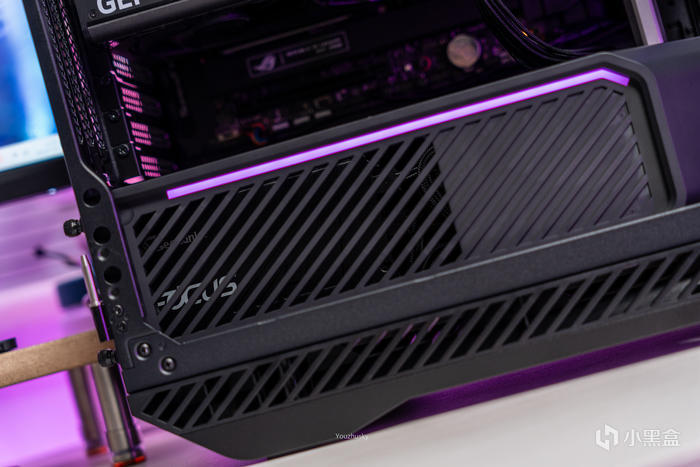

底部的电源仓，内部依稀可见海韵的FOCUS GX1000 ATX3.0电源

ROG MAXIMUS Z790 HERO主板,镜面下是polymo动态灯效ROG，可在奥创中方便控制灯效

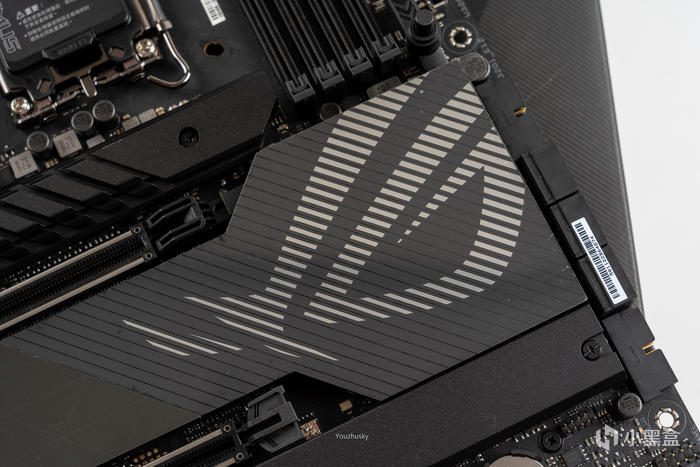

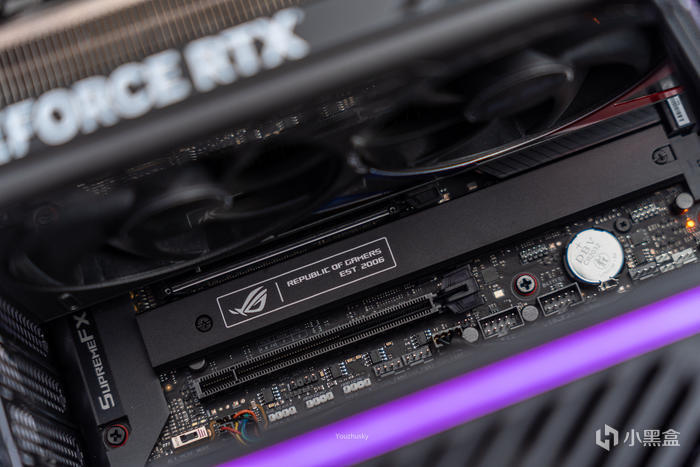

ROG MAXIMUS Z790 HERO主板底部SSD散热片上的ROG标

ROG-STRIX-GeForce RTX 4090-O24G -GAMING 猛禽显卡，霸气的尺寸、灯效与性能，另外由于还有更顶级的水禽，只能说它是顶级的风冷旗舰啦

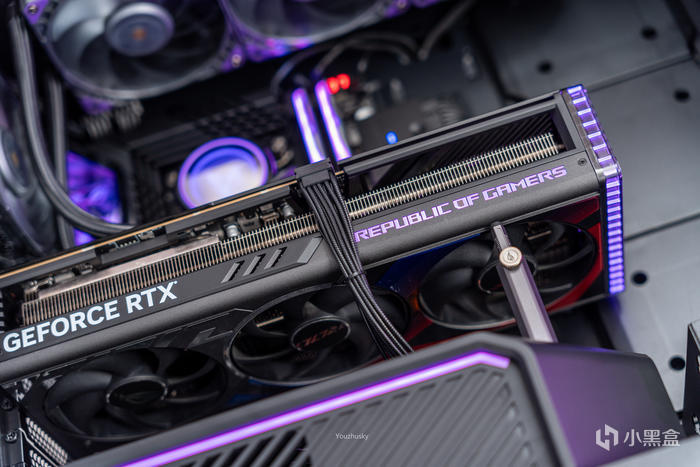

猛禽的三把巨无霸双滚珠风扇和标配的ROG显卡支架，对了显卡使用了海韵的90°的12VHPWR线缆，不用再担心正常安装之后线缆弯折造成的烧毁了

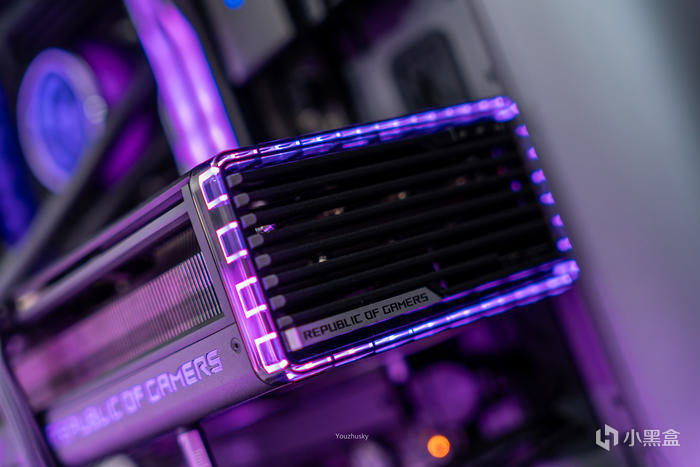

猛禽的侧边ARGB灯效，还有一个金属ROG标

芝奇幻锋戟DDR5 6800内存，采用的海力士A-DIE颗粒

芝奇幻锋戟DDR5 6800内存的垂直灯效中间透着G.SKILL标

影驰最新推出的性价比款固态硬盘——星曜 X4 PRO 1TB

影驰最新推出的性价比款——星曜 X4 PRO 1TB

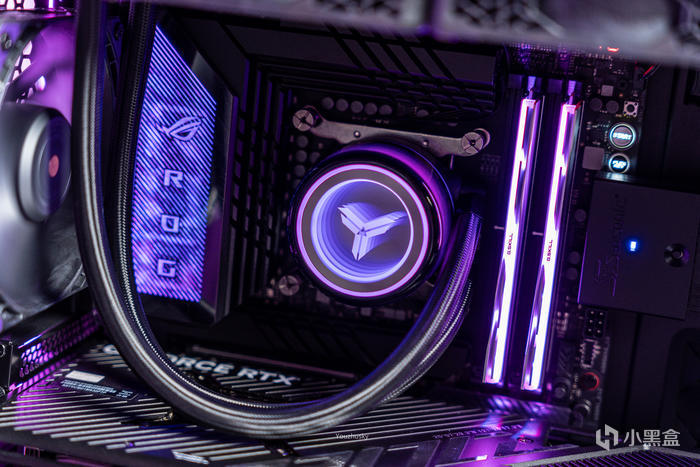

乔思伯的光影鼓 TW7-360水冷，冷头正面和侧面都有ARGB的灯效

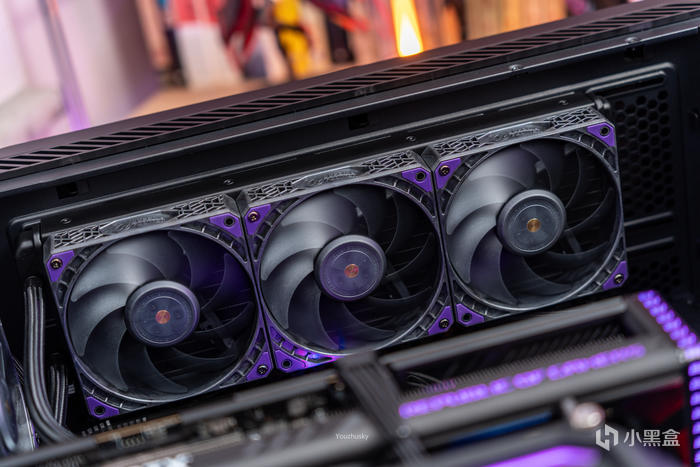

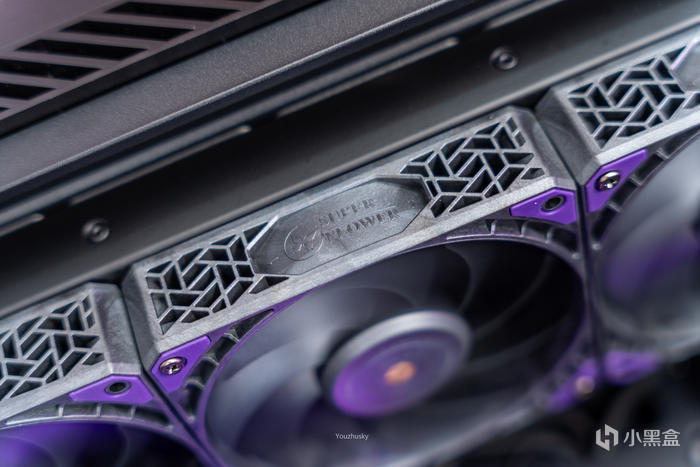

冷排上的3把振华MEGACOOL 巨风12cm风扇

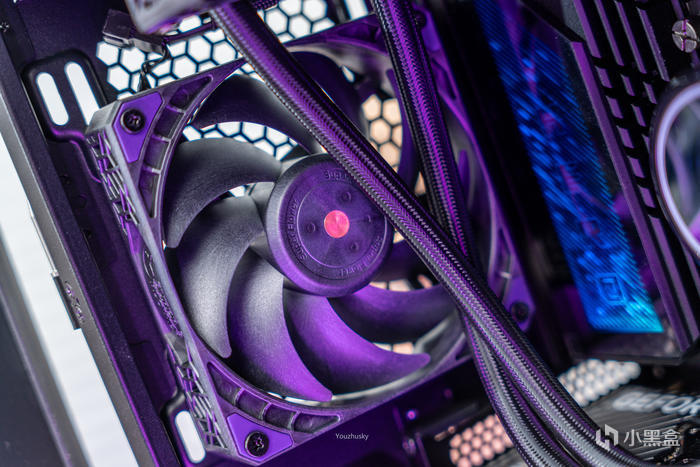

尾部出风口位置的振华MEGACOOL 巨风12cm风扇，紫色的脚垫方便安装之后减少共振

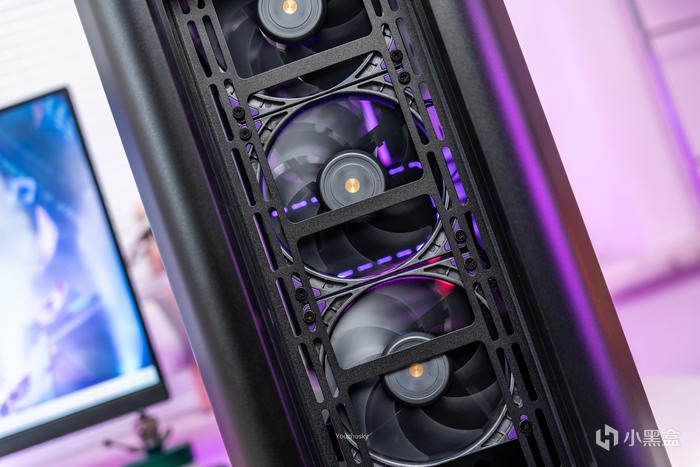

D500前置进风口的3把运转中的振华MEGACOOL 巨风12cm风扇

风扇扇叶扇框都采用的高分子材料LCP液晶聚合物，质感十足，9叶高风量风压设计，中间有三个super flower的logo，内部是三相12级无刷直流电机和长寿面双滚珠轴承

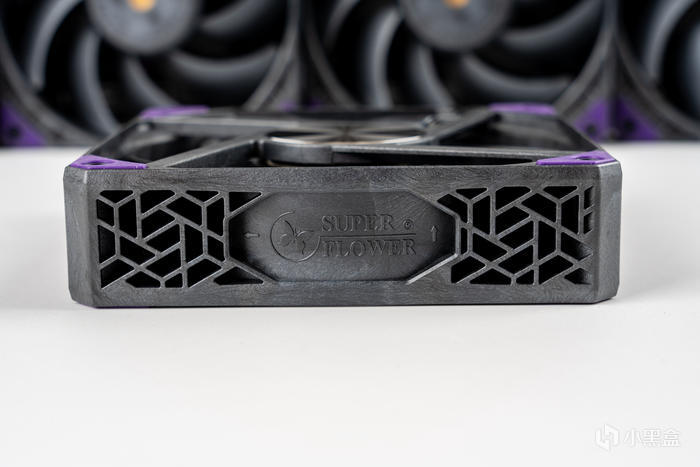

振华MEGACOOL 巨风12cm风扇，采用的30mm厚度，扇框也是LCP材质，侧面依然有SUPER FLOWER的logo

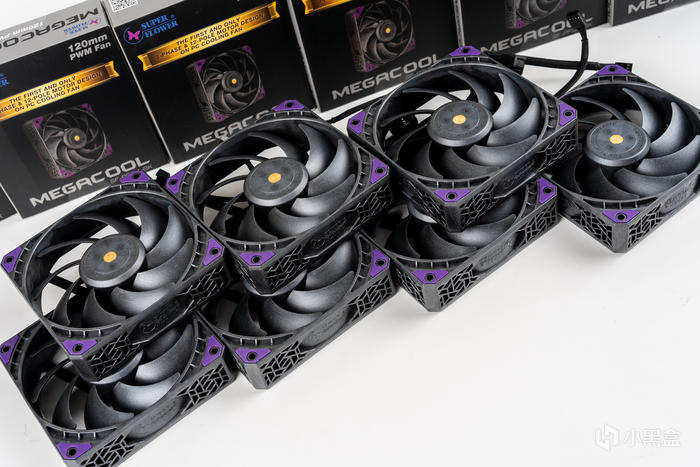

7把振华MEGACOOL 巨风12cm风扇SF-PF121-BK

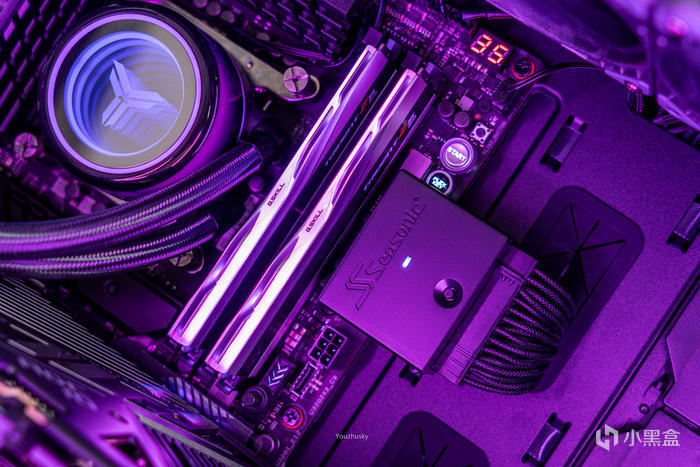

海韵FOCUS GX1000 ATX3.0电源配合海韵的二代电源检测器，90°转向使得主板位右侧更简洁了

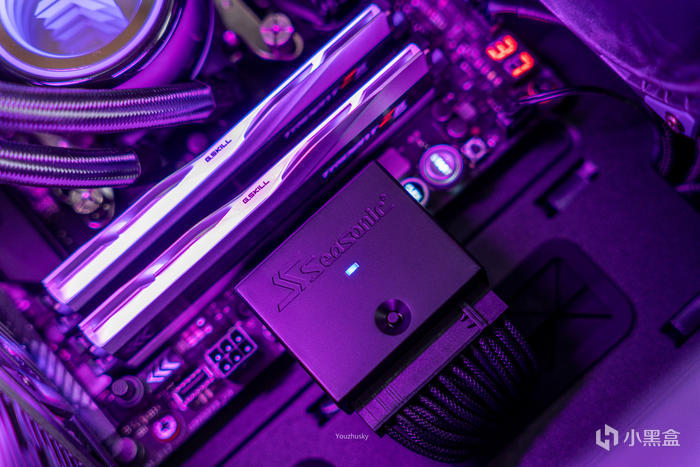

海韵二代电源检测器不仅走线更简洁，还兼具开机检测器的效果，中间蓝色的灯为开机状态，关机状态红色灯

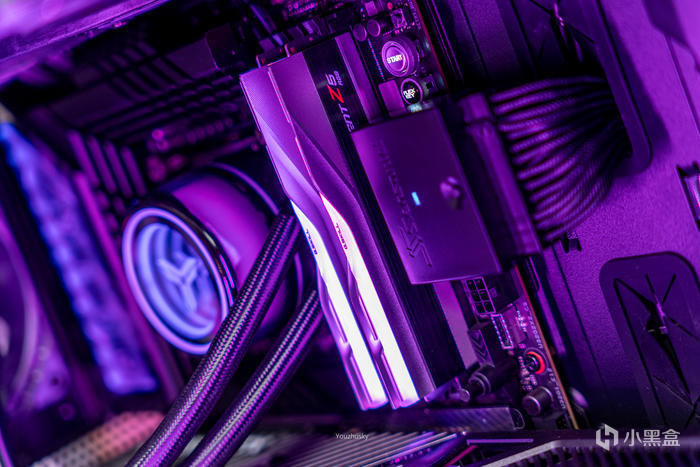

90°转向使得电源线的24P ATX线缆可以更多的隐藏起来

底部的电源仓内的海韵FOCUS GX1000 ATX3.0电源

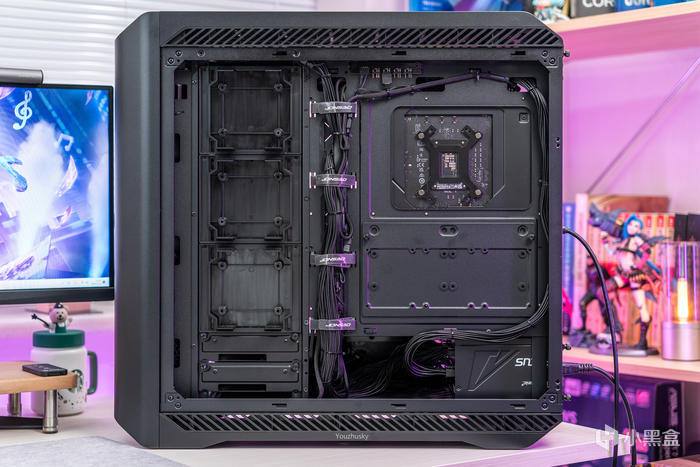

整机的理线效果，非常方便走线，右下角是海韵的FOCUS GX1000 ATX3.0电源

整机钢质背板

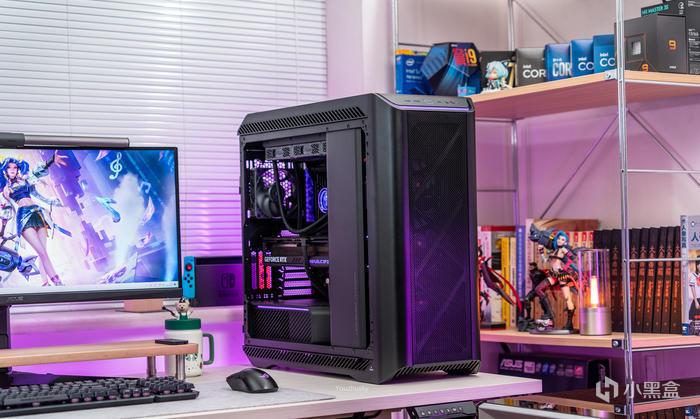

桌面的主机

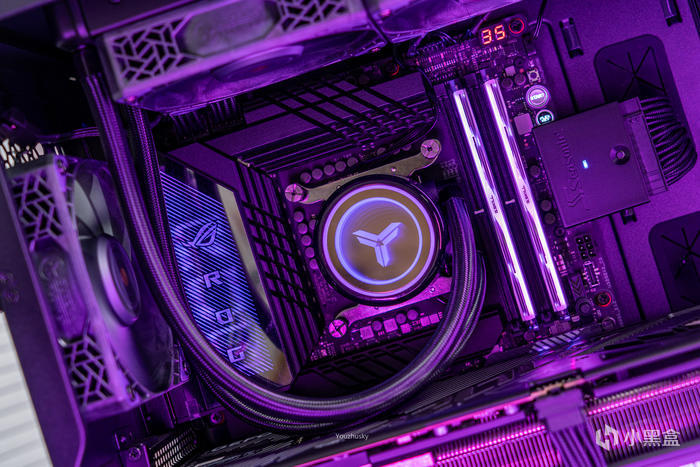

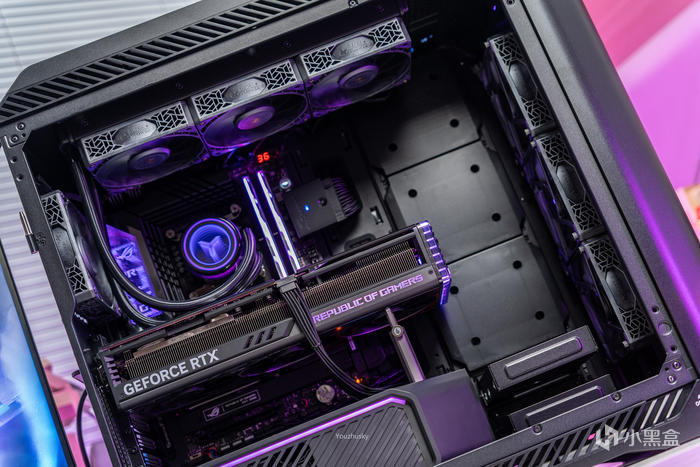

桌面的整机内部

配件解析

华硕（ASUS）玩家国度 ROG MAXIMUS Z790 HERO

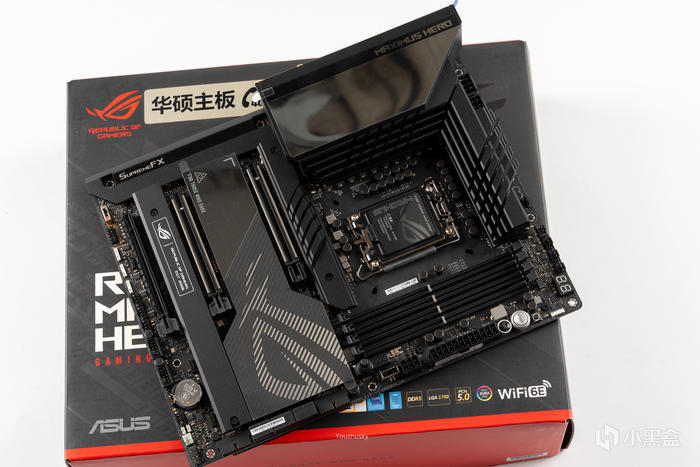

Z790HRO主板的全貌，颜值上采用了polymo灯效加强视觉效果，，供电上也是采用的20+1（90A）的超强供电为13900KS提供强大的性能保障，另外还设计了前置60W充电功能的支持；提供的5组M.2也在M.2扩展卡上支持PCIE5.0 M.2支援；同时还具有两个雷电4接口；还带有金属强化背板

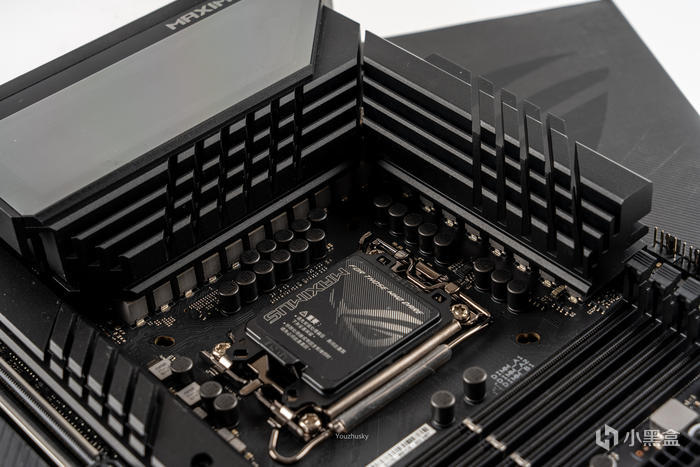

20+1（90A）的核心供电以及这两块高高层叠的散热切割设计，中间具有热管连接和高效导热垫，保证了Z790HERO的超频能力

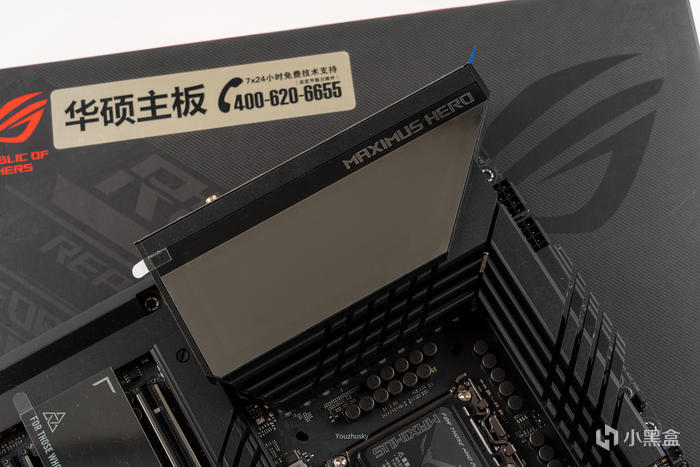

在一体式I/O散热装甲和VRM散热鳍片上，标注了MAXIMUS HERO，而镜面下是polymo动态灯效，可在奥创中方便控制灯效

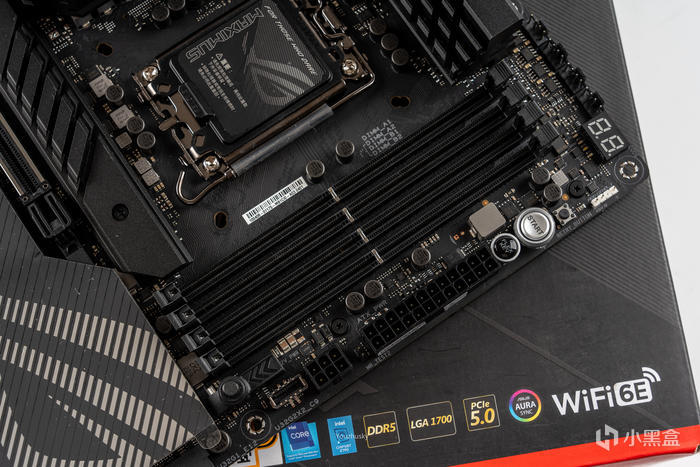

4条单边卡扣设计的DDR5内存插槽最大支持128GB，AEMP II超频技术支持频率最高DDR5 7800+MHz；底部ATX24P下方则是支持60W充电的前置TYPE-C口，只需要连接口子右边的6P显卡供电口即可

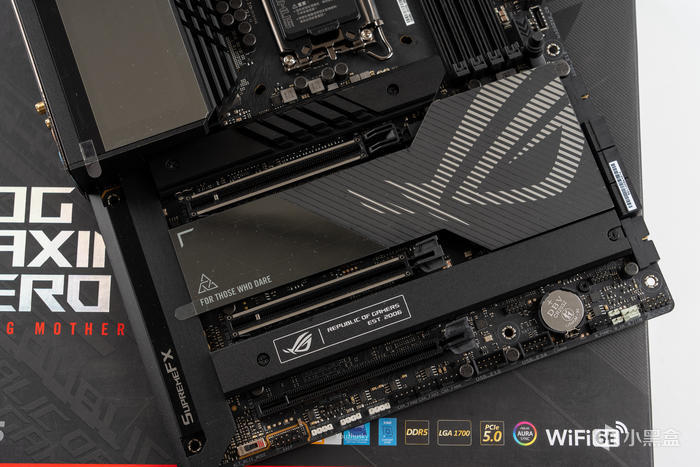

PCIe区域，两条PCIe5.0 16X高强度安全插槽，底下还有一条PCIe4.0 16X插槽

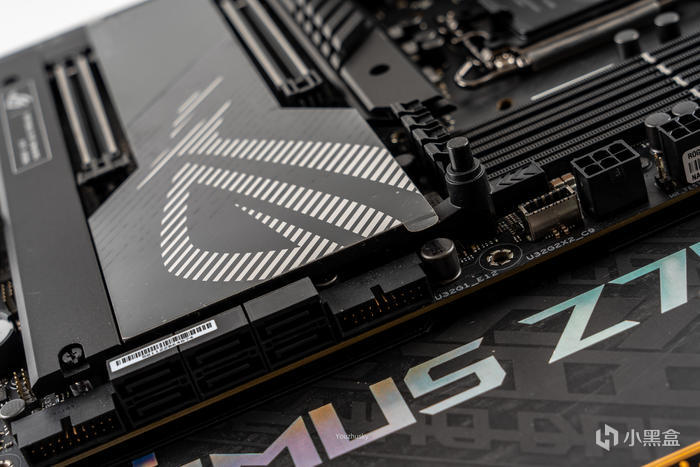

芯片组散热上巨大的眼睛

眼睛上面的Q-RELEASE显卡易拆键也是非常好用，特别是像遇到4090和4080这种大块头显卡

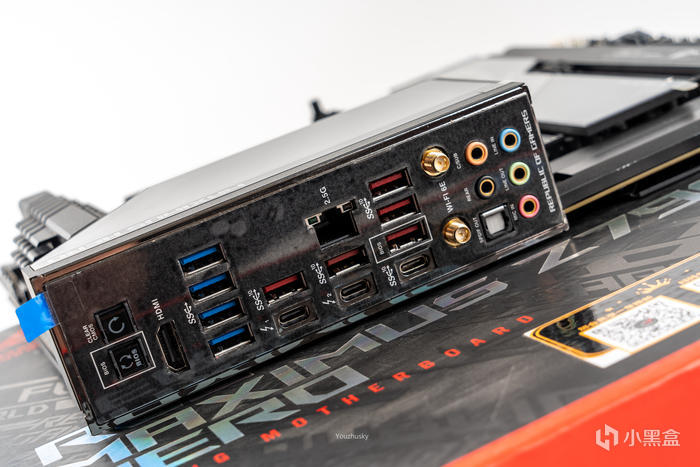

主板背部的接口依次是清除CMOS、BIOS刷写按钮、集显HDMI、四个蓝色USB3.2GEN1、五个红色USB3.2GEN2、两个40G雷电四、一个type-C、2.5G有线和WIFI6E无线以及镀金音频接口

ROG-STRIX-GeForce RTX 4090-O24G -GAMING 猛禽

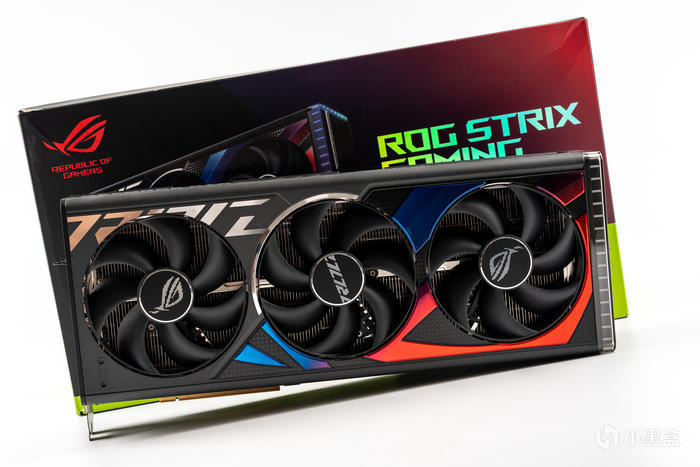

显卡则是目前旗舰级的4090 OC 24G猛禽，旗舰级别的4090配合华硕最强力的散热模组，充分发挥ADA LOVELACE架构的潜能

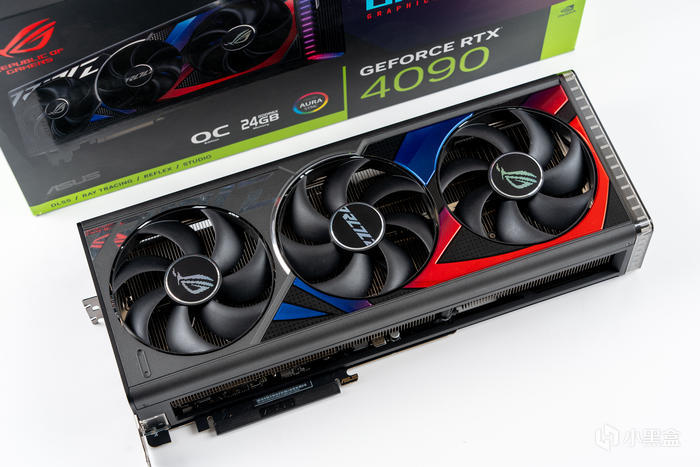

全新设计的新一代猛禽，尺寸为357.6x149.3x70.1mm的超大个头，显卡全金属的设计配合大色块和大字体的设计，处处都透露出一个大，而这颗AD102-300的4090在台积电4NM的制程下于608mm2中提供了763亿晶体管，可谓恐怖至极，同时该显卡提供了16384个CUDA处理器和24G GDDR6X显存，boost频率以及达到了2610MHz

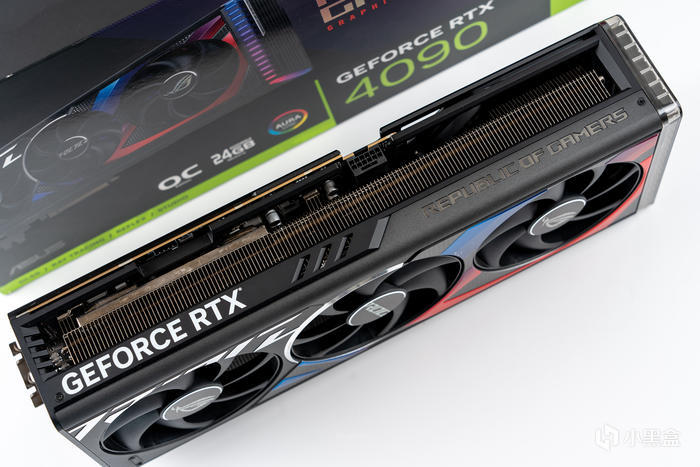

显卡的顶部则是标志性的GEFORCE RTX的logo和带有RGB效果的ROG标，另外本次散热器不仅大，而且采用全金属设计

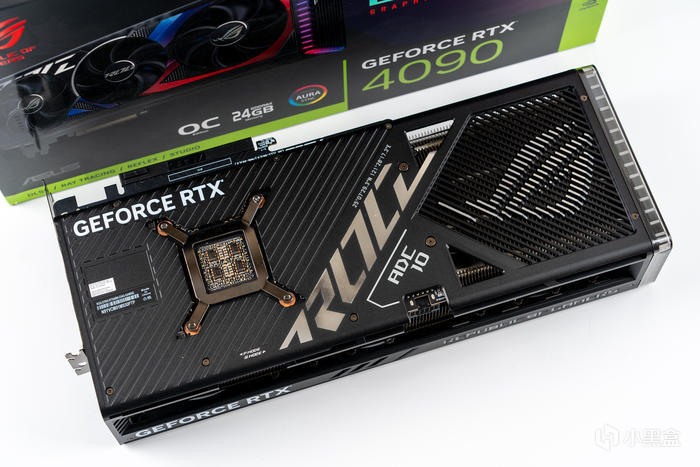

显卡的背板在斜纹下中间有个亮镀色的ROG标，和右边的通风设计

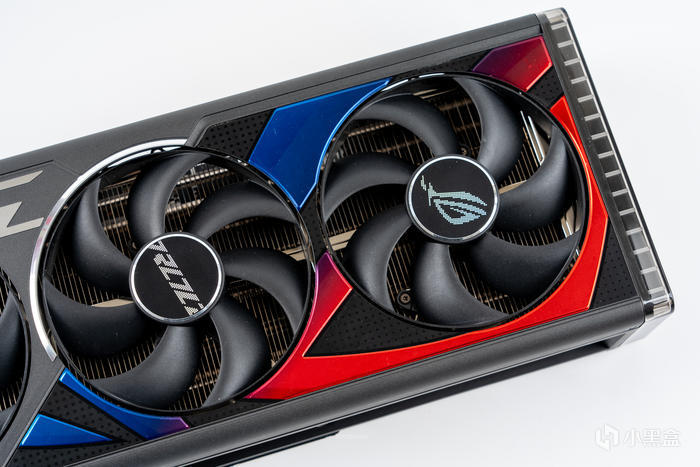

风扇使用的是更升级的双滚珠轴流风扇，比上一代多出23.8%的风量实现更低温度和更低噪音，不过依然是中间顺时针两边两个逆时针旋转方式

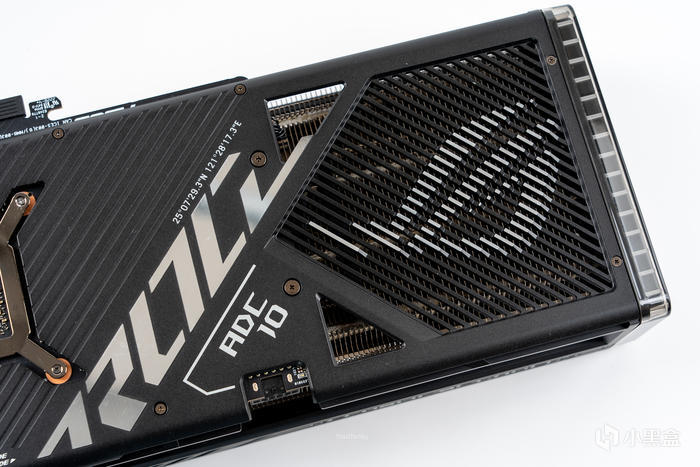

背板右边的通风设计，中间有一个两面设计的ROG大眼睛，其实是整块铝合金背板上面CNC出来的条纹镂空和高低阳刻出来的大眼睛

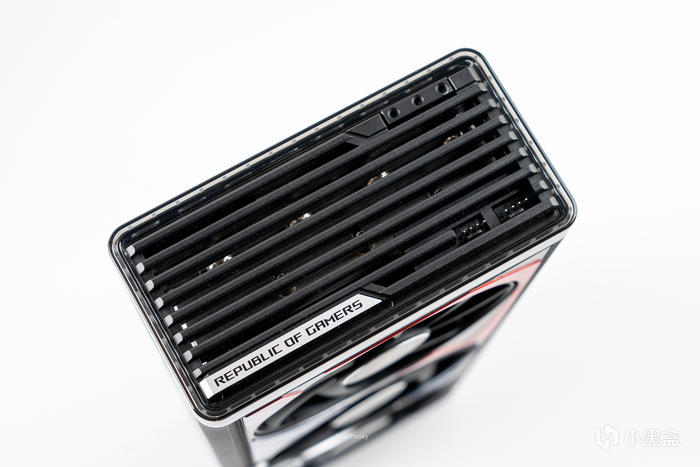

3.5SLOT设计，够厚够大，上面依然有两个华硕专为显卡设计的4P PWM风扇接口

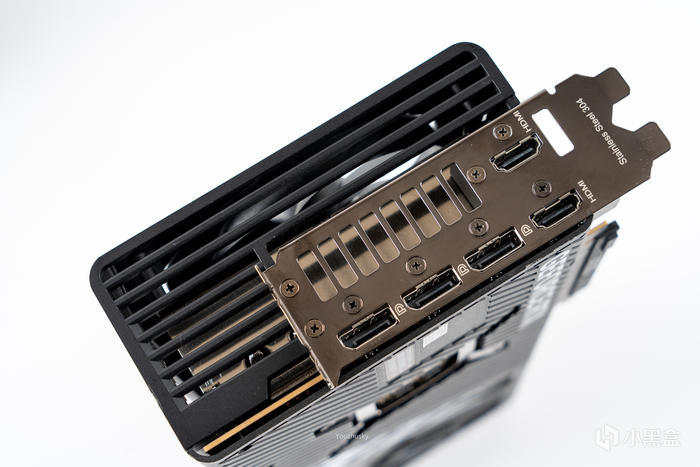

接口依然是3DP1.4A+2HDMI2.1，依然比标准公版多一个HDMI2.1接口

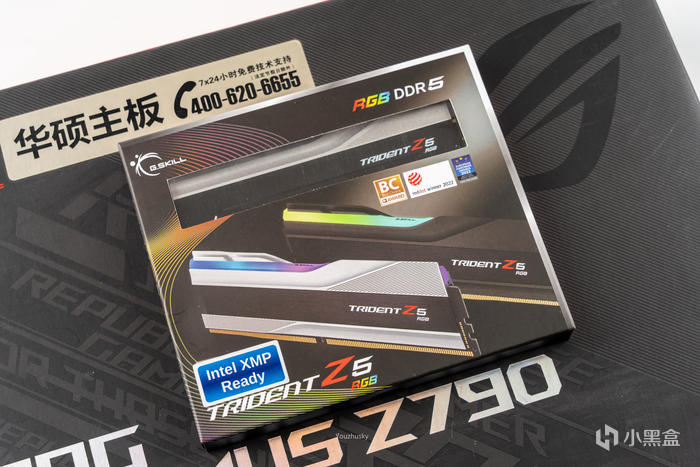

芝奇（G.SKILL）32GB DDR5 6800 幻锋戟 (科技银)C34

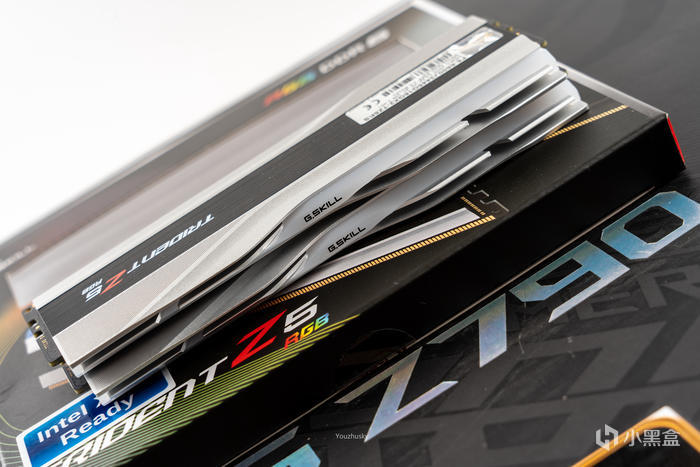

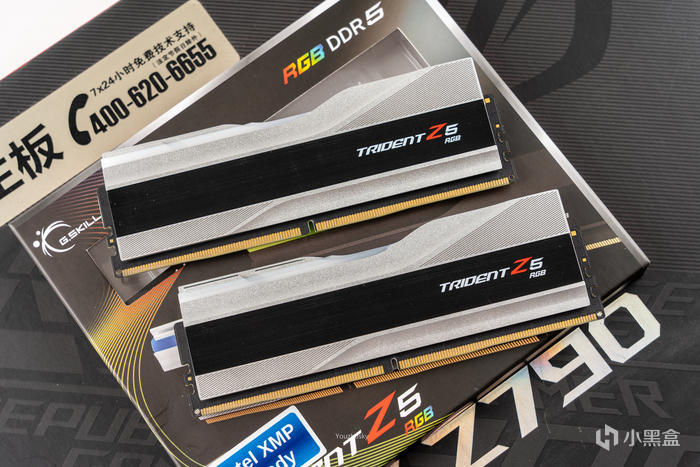

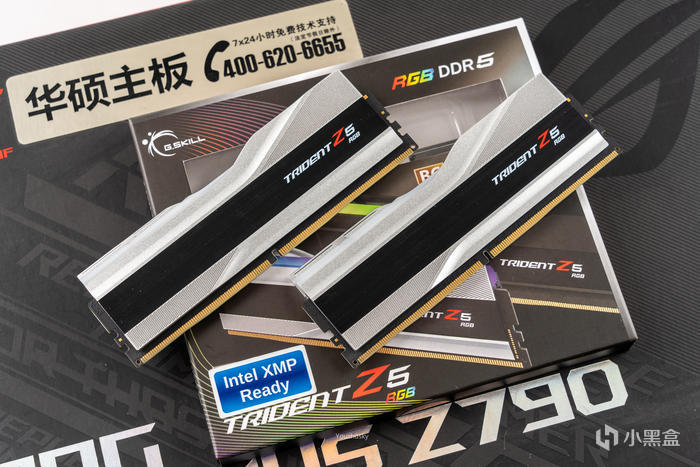

内存是使用的芝奇的幻锋戟，型号为F5-6800J3455G16GX2-TZ5RS的32G套条

这套幻锋戟为科技银色，整个内存上下皆为合金银色，支持intel的XMP3.0，6800频率，时序为C34-45-45-108，电压为1.4V，当然这套内存为海力士的A-Die颗粒

内存中间为黑底与芝奇的Trident Z5 RGB

顶部则是RGB效果的导光条，铝合金散热片的顶部弧线修饰也非常好看

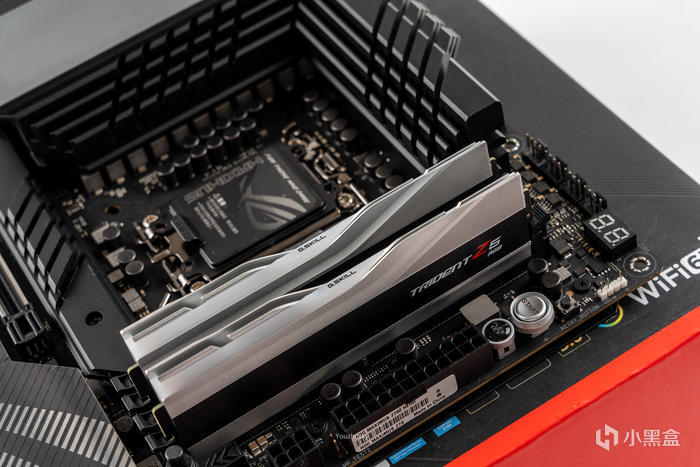

幻锋戟安装至Z790HERO之后的效果

影驰（Galax）星曜 X4 PRO 1TB SSD

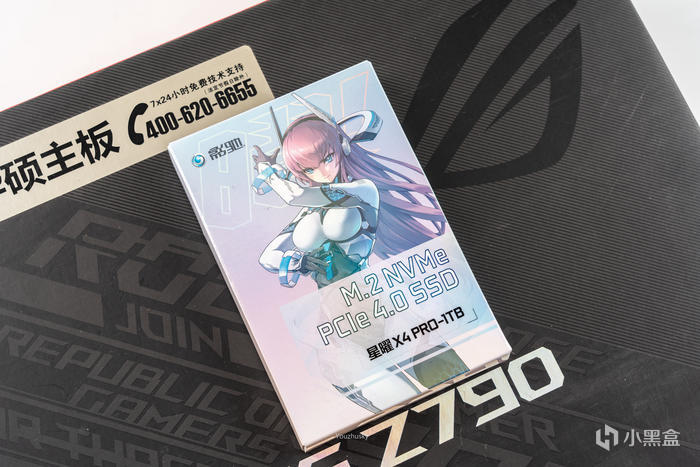

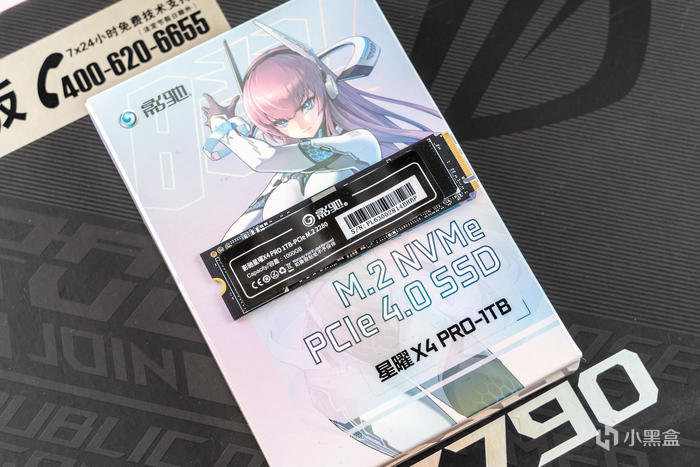

固态硬盘使用的是影驰最新推出的性价比款——星曜 X4 PRO 1TB

星曜 X4 PRO 1TB采用了Phison PS5021-E21T主控芯片,为新一代PCIE 4.0X4 NVMe配置和第四代LDPC纠错引擎，具有5000/3500MB/S的连续读写速度

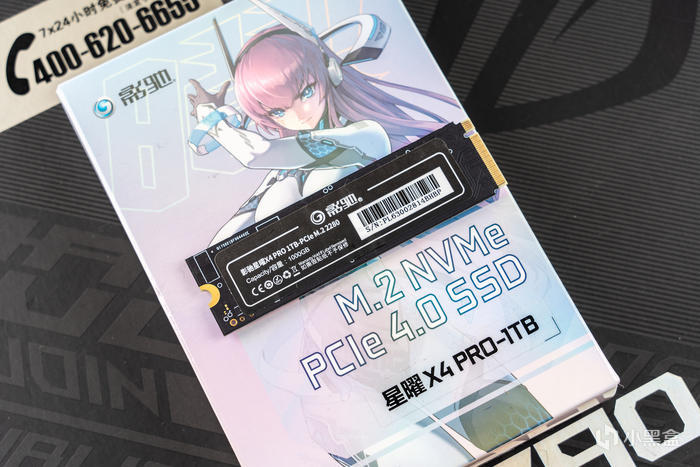

正反两面都有影驰的标签，影驰星曜固态支持个人送保，提供了三年质保

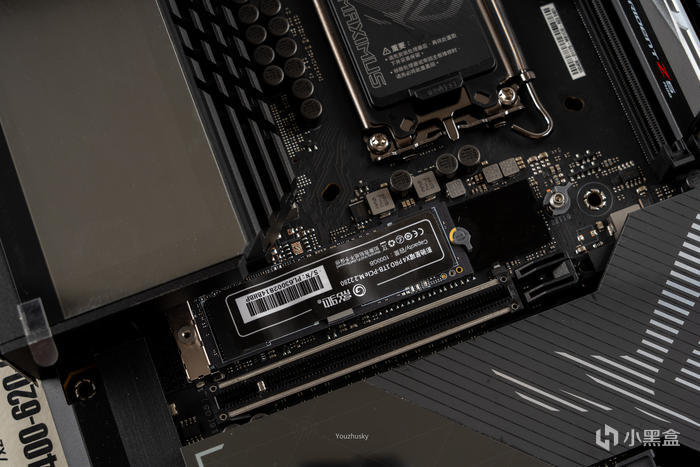

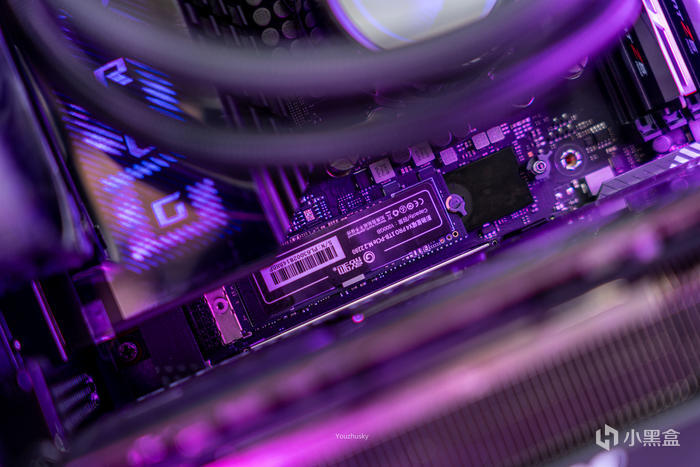

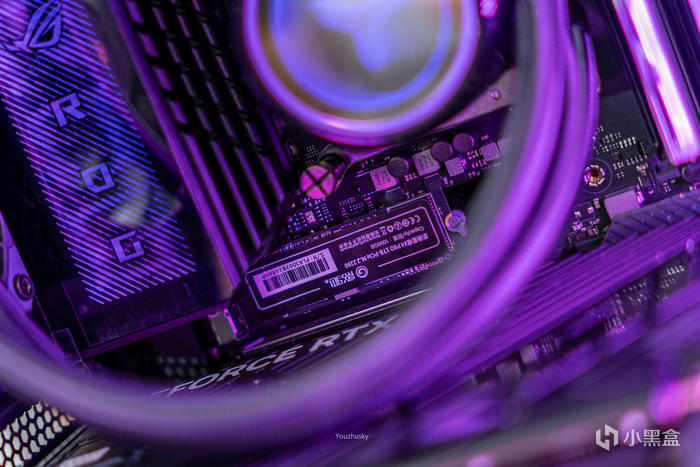

星曜X4PRO 安装至Z790HERO第一条M.2插槽之后的效果

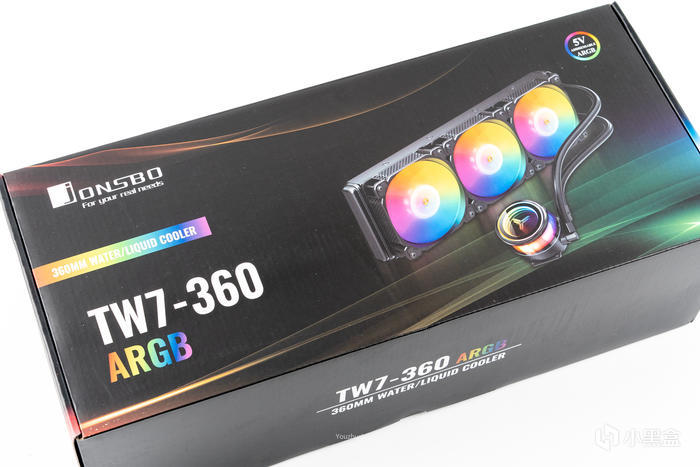

乔思伯光影鼓 TW7-360

这是乔思伯的一款主打ARGB灯效的散热器，整个冷头正面与侧面、还有水冷的三把风扇都带ARGB灯效和支持幻彩神光同步

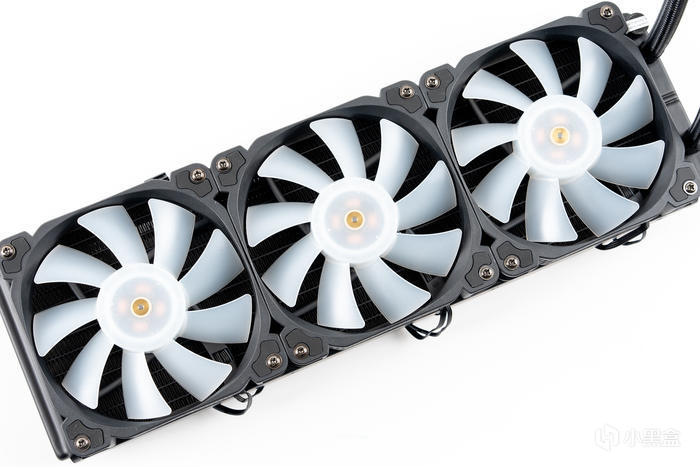

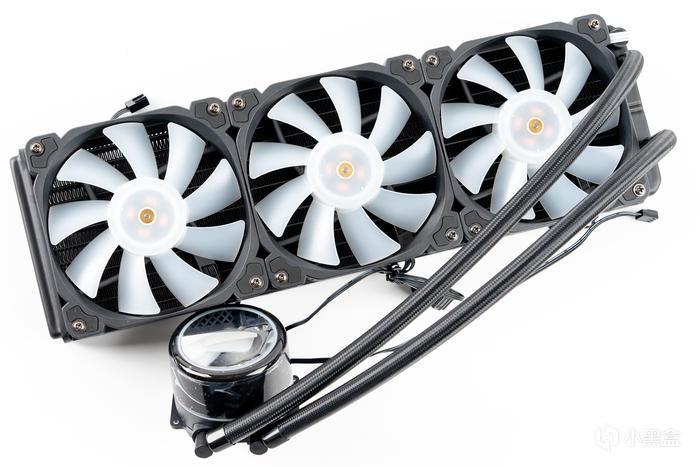

水冷的本体，默认三把风扇已经预装，直接上机即可使用

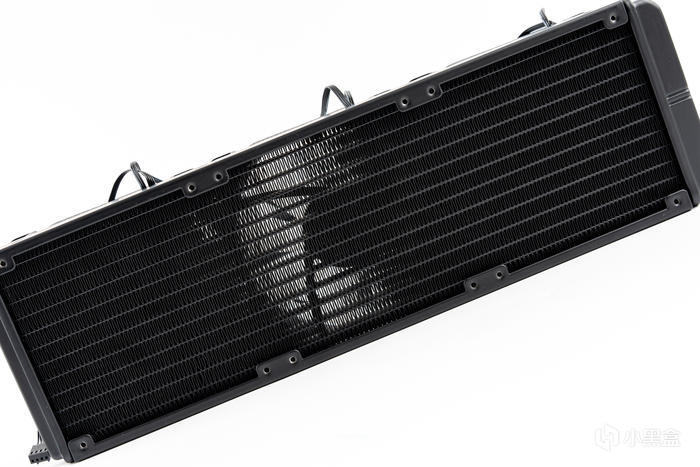

冷排的本体也是做工规整，12条密集波状鳍片可有效提升散热面积

三把轴心铜套加持的风扇兼顾安静、平稳、长寿，1800RPM Hydraulic轴承，每把风扇扇叶透明带12颗ARGB灯珠

冷头正面叠加幽深的立体光效冷头，为半透熏黑外壳，默认有保护膜保护，冷头内部为8级绕组内芯，2400RPM水泵，侧面也是饱满环绕的ARGB灯效，亚克力透光效果所以默认出厂都有保护膜保护，侧面高压紧固接口及多层密封抗折抗拉耐磨技术的EPDM+IIR高密度水管

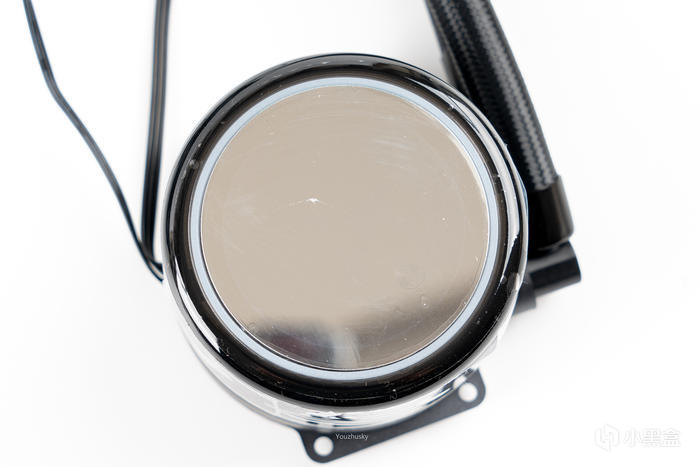

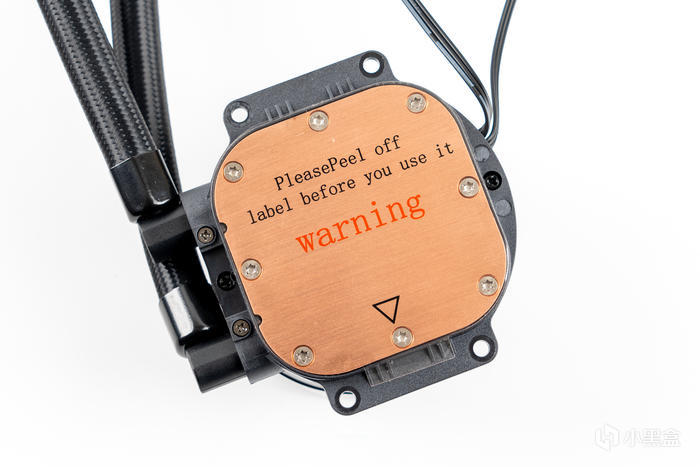

160cm2散热面积的微水道，采用全贴合水道底座，可发挥TW7的全部功力，不过安装前千万记得要撕膜哈

振华 MEGACOOL 巨风12cm风扇

这次光影效果低调，但是性能可不能低调了，毕竟整机的13700K+4090的发热量着实不低，所以这次在乔思伯D500上面使用了振华推出的巨风MEGACOOL风扇，前3后1及水冷3共7把，这也是兼顾了整机的CPU与显卡整体的散热效果

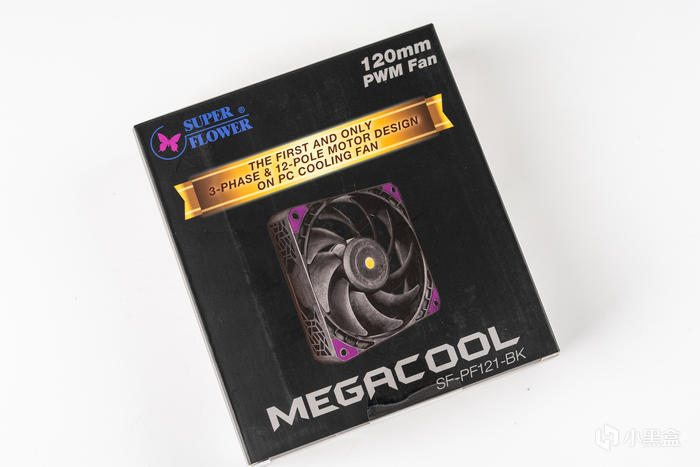

作为电源大厂，振华在电源届也是声名显赫，但这次推出了这款旗舰级的风扇也是没有想到的，但是看到介绍也是着实震惊了一把，因为其各个方面的参数和用料实在太顶了，包装的正面slogan也是显示其地位：The FIRST AND ONLY，标注了其最大的特点是12级无刷直流电机三相风扇，就是要以高效散热实现天花板级别的冷却性能，包装的背面标注了各种特性，无刷直流马达驱动IC采用GMT所设计，且采用了长寿面的双滚珠轴承，以及风扇的扇叶和外框均采用新型高分子材料LCP液晶聚合物，包装的侧面也一样标注了其型号为“SF-PF121-BK”，而风扇转速设计了三档模式，3300/2500/2000，这三档转速也是表明了其属于性能级规格

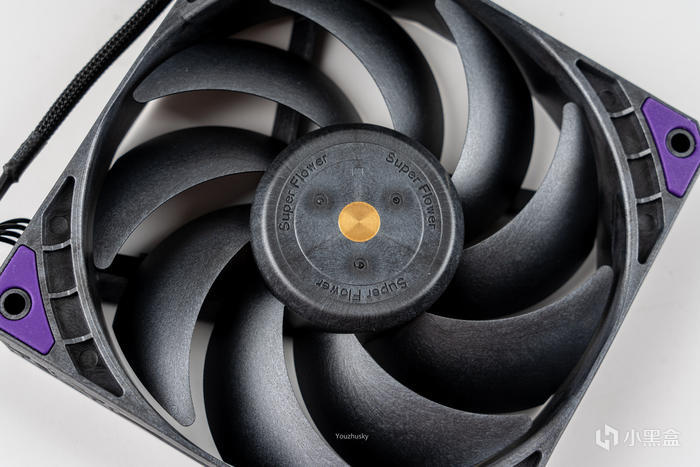

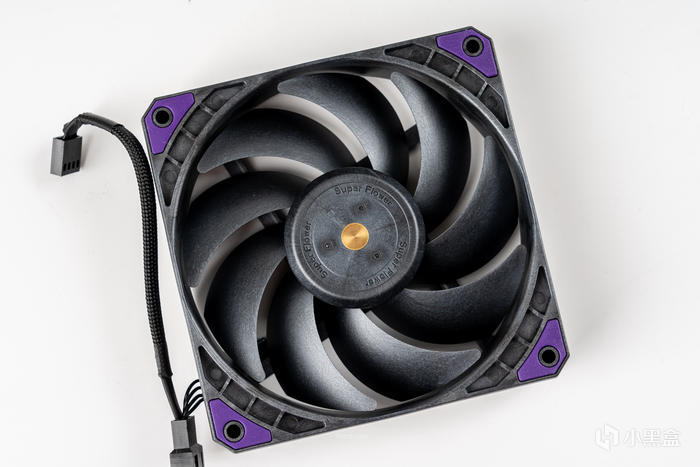

风扇的本体，通体的LCP液晶聚合物材质纹理鲜明，且扇叶为密集风压型的9叶风扇

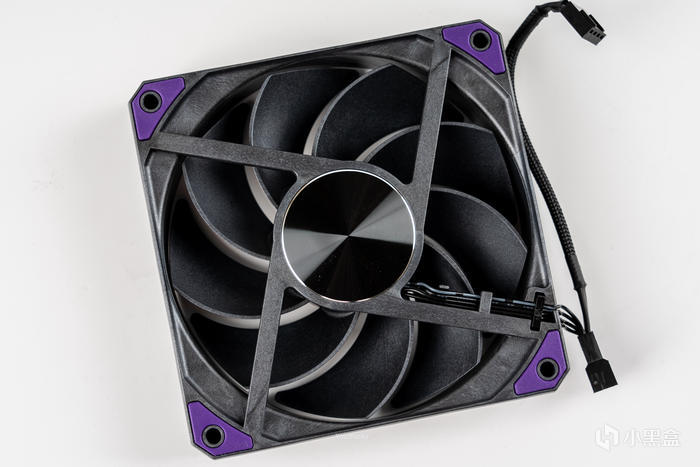

风扇的背面轴承座也是采用的4条固定加强筋，另外风扇的风扇线可支持串联模式安装，对于水冷使用非常友好

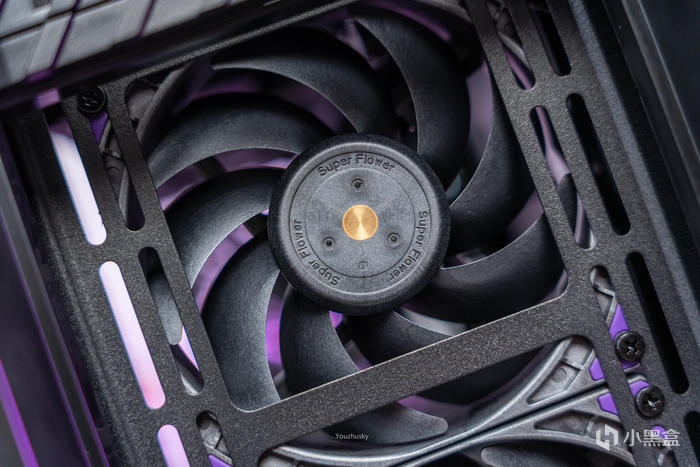

轴承处的特写，上有SUPER FLOWER的超级花标识

不仅材质上乘，且风扇的厚度来到了30mm，使得3300RPM的巨风可以达到151.87CFM风量、7.14MMH2O风压
每把风扇的配件都有两种长度的螺丝，方便这把30mm厚度的风扇安装，而中间的磁吸式遥控器，可调整其3300RPM/2500RPM/2000RPM三档转速，且这个遥控器可遥控机箱内所有巨风风扇一起调节，无线遥控着实方便

振华MEGACOOL 巨风与乔思伯TW7合体

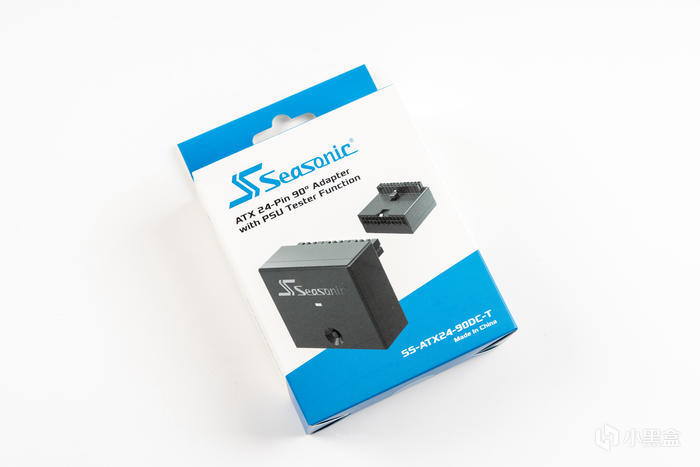

海韵第二代电源检测器

海韵电源包装内都标配了简易的电源检测器，只要插上电源24P接口即可默认将电源启动，而最近海韵还设计了一款第二代电源检测器，巧妙结合2种功能:

1.0dBA模式、无风扇电源也能一键测试

2.90度主板24-pin转接头，优化散热与理线空间，安装更美观

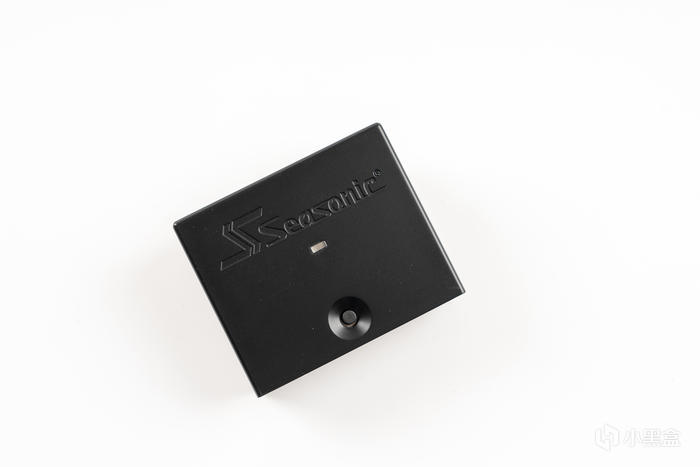

这个二代电源检测器做工非常精致，正面有海韵的logo：SEASONIC，和一个电源指示灯，默认在通电未开机状态下显示红灯，尾部有一个按钮，按下时电源会启动，显示蓝色的灯，松开按钮则会关闭电源并指示灯变红

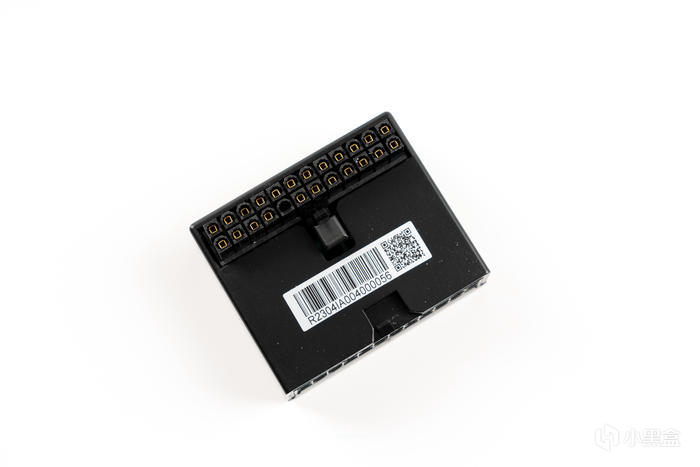

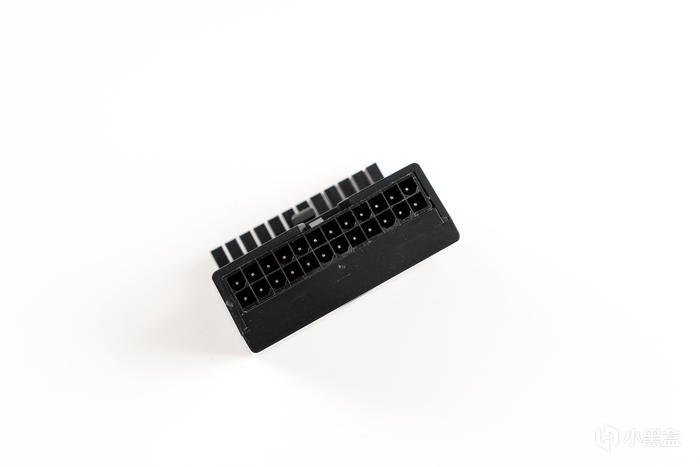

别看小小的电源检测器，主板的插口面每个都是镀金接口

侧面的电源线缆接口

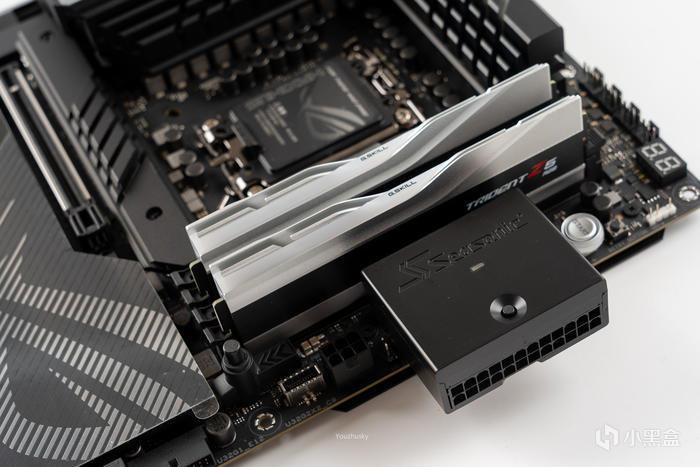

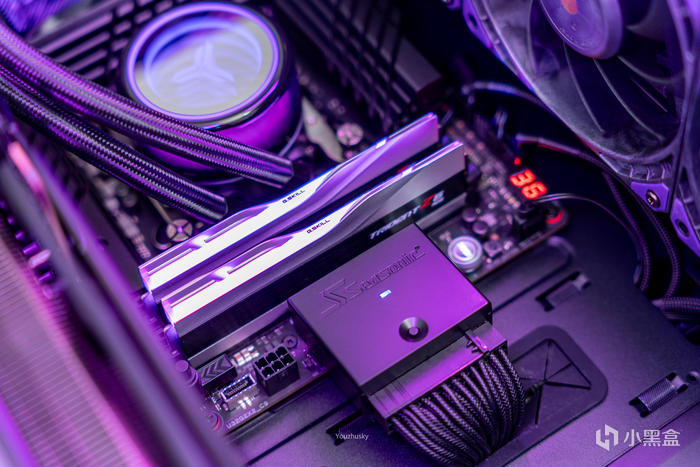

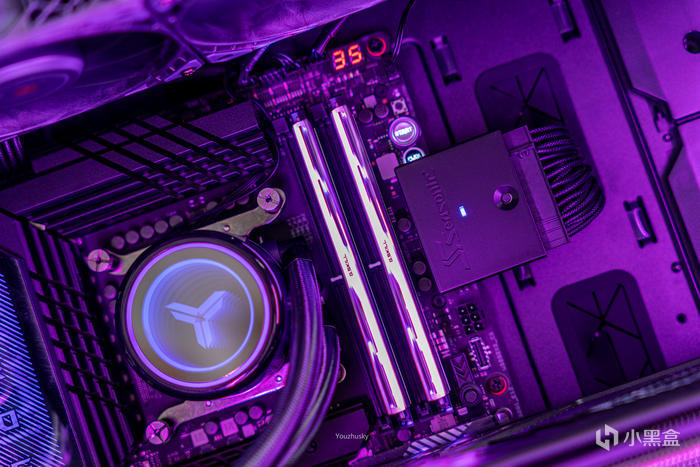

二代检测器的主板安装状态，它的另一个功能还是一个90°的24P转向安装模块，非常有意思的实用功能

海韵（SEASONIC）金牌全模 FOCUS ATX3.0 GX1000电源

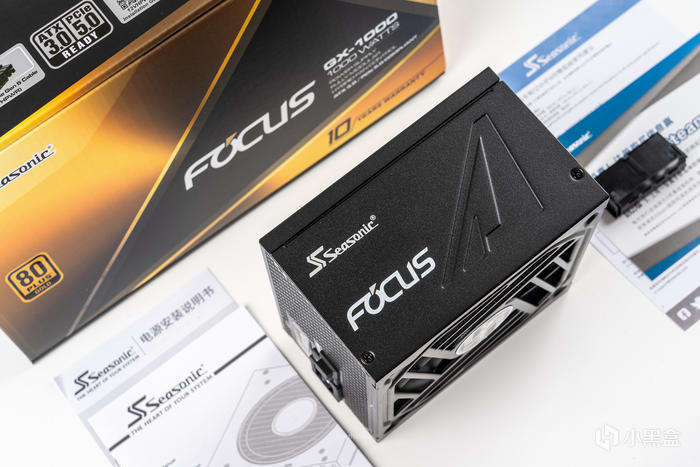

FOCUS系列一直是海韵的中流砥柱，承载着海韵所有主流性能，所以它是海韵最具性价比的型号，随着ATX3.0的推出，海韵更新了PRIME系列与VERTEX系列，也是时候升级FOCUS系列为ATX3.0了，这是来自FOCUS系列的GX1000型号，额定功率1000W,除了支持ATX3.0和PCIE5.0外，其余依然保持着FOCUS系列的所有特性，包括十年质保的14CM短机身，全日系电容、全桥LLC和DC-DC设计、无导线连接，包括六重保护电路设计，都是性价比电源的品质保证，当然其还升级了其他功能如第4代数字IC智能温控技术、13.5CM的FDB液压轴承静音风扇、带12VHPWR接口的全套压纹模组线，更还支持高于ATX3.0的200%瞬时峰值功率输出，以及海韵自家2段式过载保护机制的SDP智能双重保护技术，内部的多种新功能都来自于其最新的CHROMA MES先进制程于高规格用料

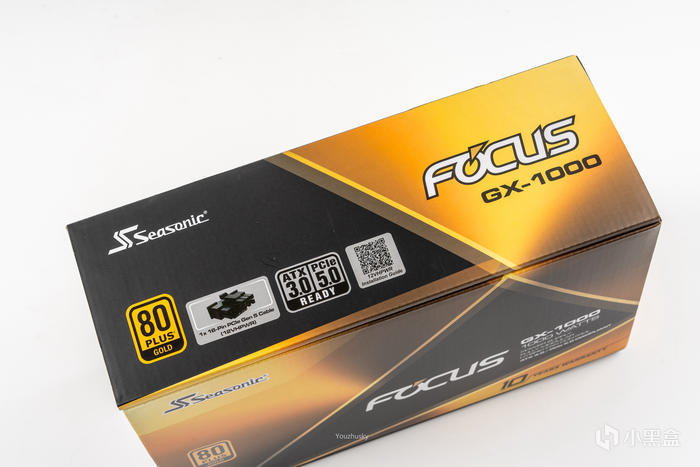

电源包装的顶部显示了其与老款FOCUS系列最大的不同，包括1个16PIN 12VHPWR 线缆、ATX3.0 READY、PCIe5.0 READY

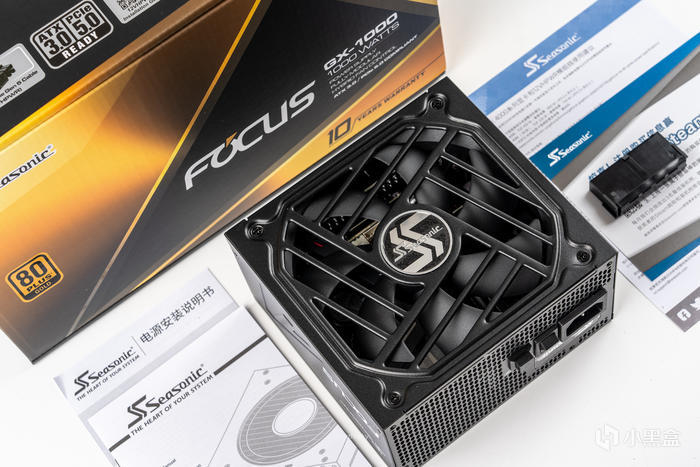

电源风扇为13.5CM的FDB液压动态轴承风扇，这也是14CM电源下能支持的最大尺寸风扇了，且FOCUS支持风扇停转，中间带有海韵LOGO，防护网也升级为与VERTEX峰睿系列一致的样式

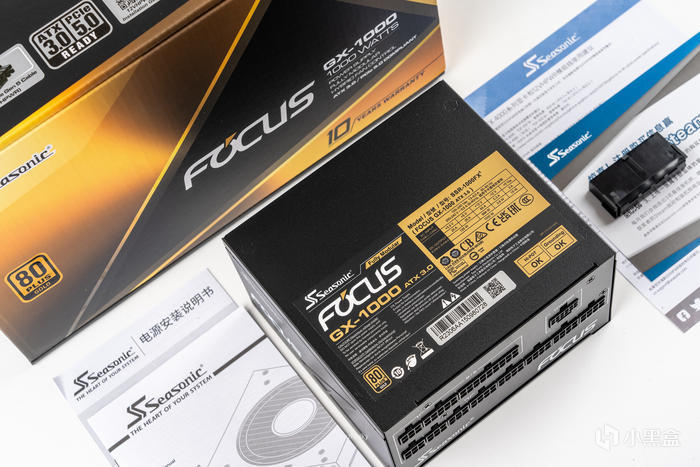

电源的正面是产品铭牌，上面有警告标识和各种输出参数，额定输出为1000W，贴纸的黄色代表了金牌认证

电源侧面，左边海韵品牌LOGO和“FOCUS”的型号，右边为山峰的标志

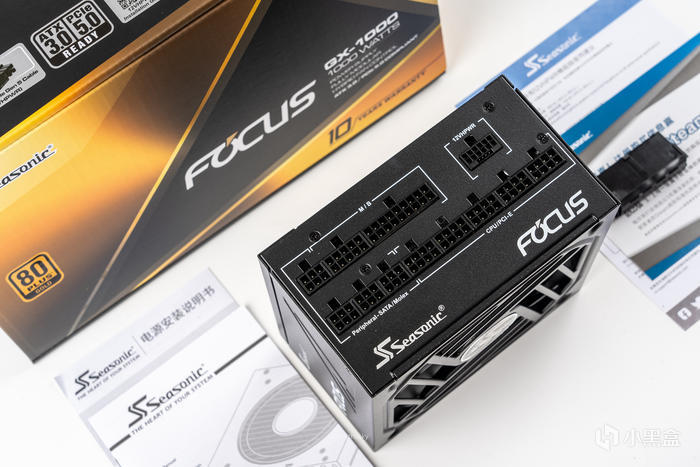

全模组接口设计面，带海韵和FOCUS的LOGO，各个模组接口都标注用途，且海韵模组线定义一样都是通用的，而右上角则是最新的12VHPWR接口，而CPU/PCIE接口依然有5组

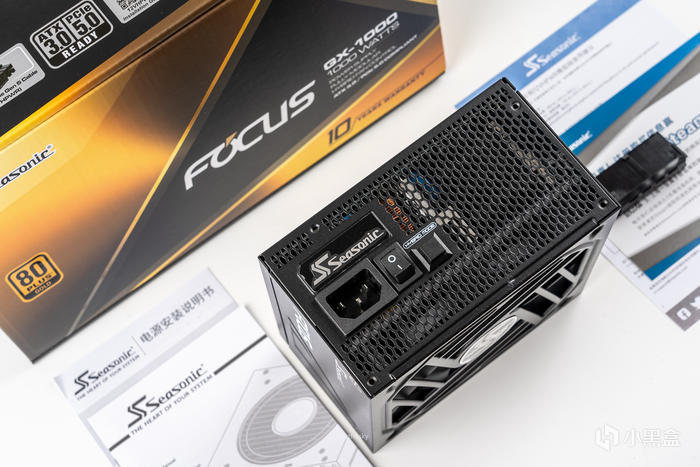

电源出风口设计了供电口和金属LOGO铭牌，中间是电源开关，右侧是风扇混合模式HYBRID MODE选择按钮，按下为关闭风扇停转模式

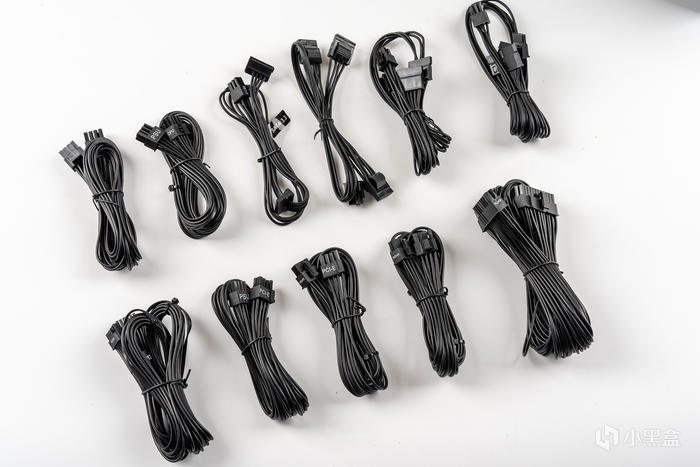

整套压纹模组线，对于海韵的压纹模组线用得最多，使用下来也是细致如编织质感非常顺手方便走线，且其使用了足疗铜芯高规格用料的16AWG线径和耐高电流合金铜端子，使用也是更放心除了电源本体与压纹模组线外，包装内还有一如既往的说明书和12VHPWR模组使用建议、魔术扎带、电源螺丝、扎带、开机检测器、电源线FOCUS电源全家福

乔思伯 D500 黑色 ATX高塔机箱

乔思伯D500是今年推出的新高塔新旗舰机型，有别于全钢或者全铝机箱，这是一款铝框设计的钢箱，采用0.8mm钢+2mm铝，兼顾铝材的精致外观和钢材的坚固材质，同时铝框采用细腻喷砂；而尺寸上也是高塔的620x250x586mm长宽高尺寸，而兼容性上面支持190mm高塔散热，顶部和前部支持最大420mm冷排（不过420mm冷排最多同时支持1个），显卡的尺寸则是480mm内随意安装，哪怕前面安装附件内的8个HDD硬盘支架也还能支持340mm，还能支持显卡垂直安装

整机测试

测试的结果由于图片数量的限制就不一一展示了，只罗列一下测试的结果：

CPUZ 测试13700KF的单核866.9分，多核12394.9分

CineBench R23 测试成绩单核 2094，多核30866

CineBench R20 测试成绩单核 804，多核 11762

芝奇6800C34套装幻锋戟在设置了XMP情况下测试内存的带宽读取101.7GB/S、写入100.7GB/S、拷贝99.4GB/S，延迟67.9ns

星曜X4PRO 1T固态硬盘的TxBENCH 测试成绩

PCMARK10 的常用基本功能、生产力与数位内容创作的综合性能得分9388

鲁大师综合性能得分 315万

单烤FPU测试，默认情况下测试13700KF在10分钟之后基本在81度左右，功耗在205W左右，基于这套TW7-360水冷加上振华新出MEGACOOL 巨风12cm风扇的测试结果其实是非常满意的，风扇特别是在3300转下提供的风量和风压都能让TW7发挥出十二层的功力，不过基本上平时使用第二档2500RPM就已经足够了，风量风压不会少太多但是噪音会低很多

FurMark测试中显卡甜甜圈烤机10分钟后GPU核心68.4度、热点77.8度、显存70°，而转速只有仅仅35%的1200转左右，显卡功耗则已经达到了480W但依然非常凉快，旗舰级的大散热器就是效果好而且还静音，只要机箱能兼容就哦了

2077在4K分辨率超级光线追踪特效下开启帧生成的DLSS3测试平均153.43FPS

荒野大镖客2在4K分辨率最高特效下开启自动DLSS测试平均180FPS

地平线5在4K分辨率极端特效下开启帧生成的DLSS3测试平均210FPS

FAR CRY 6在4K的极高画质特效下测试平均119FPS

战争机器5在4K分辨率的超高画质下特效下测试平均136.7FPS

古墓丽影·暗影在4K分辨率开启DLSS和最高光线追踪下测试平均166FPS

3DMARK SPEED WAY 测试成绩 10202

3D MARK PORT ROYAL 光线追踪测试成绩 26271

3D MARK TIME SPY EXTREME 测试成绩 17319

3D MARK TIME SPY 测试成绩 33518

3D MARK FIRE STRIKE ULTRA 测试成绩 25339
