距离Switch发售已经过去8年，所使用的Tegra X1已经发布10年！
Switch一共有4个版本，初版、续航版、Lite和OLED版，有两种芯片Tegra X1和Tegra X1+。
芯片参数
Tegra X1是英伟达在CES 2015公布的芯片，使用20nm工艺后因工艺停产才换成16nm FinFET工艺。
初版上用的是英伟达Tegra X1（T210），台积电20nm打造，搭配LPDDR4内存。
其余版本是英伟达Tegra X1+（T214），台积电16nm打造，搭配LPDDR4X内存。
两款芯片架构相同，只是提升了工艺，从而改进了续航和发热。
CPU部分
原生为8核采用4个Cortex-A57+4个Cortex-A53，只不过由于设计问题，英伟达把Tegra X1上的4个A53屏蔽。
火龙810同款设计
Switch上A57运行游戏频率为1020MHz，加载过程可以达到1785MHz。
GPU部分
256核 Maxwell GPU，跟GTX 900系列同架构。
掌机模式下频率分为307/384/460MHz三档，主机模式下为768MHz。
两款芯片对比
任天堂为了维持跟初版游戏体验，两款芯片的运行频率是一样的。
16nm对比20nm台积电官方给出的数据是，相同性能下降低60%的功耗。
续航从2.5~6.5小时延长为4.5~9小时（对比续航版）
性能实测
以下数据来源极客湾，用的是Switch OLED机型刷安卓。
CPU多核

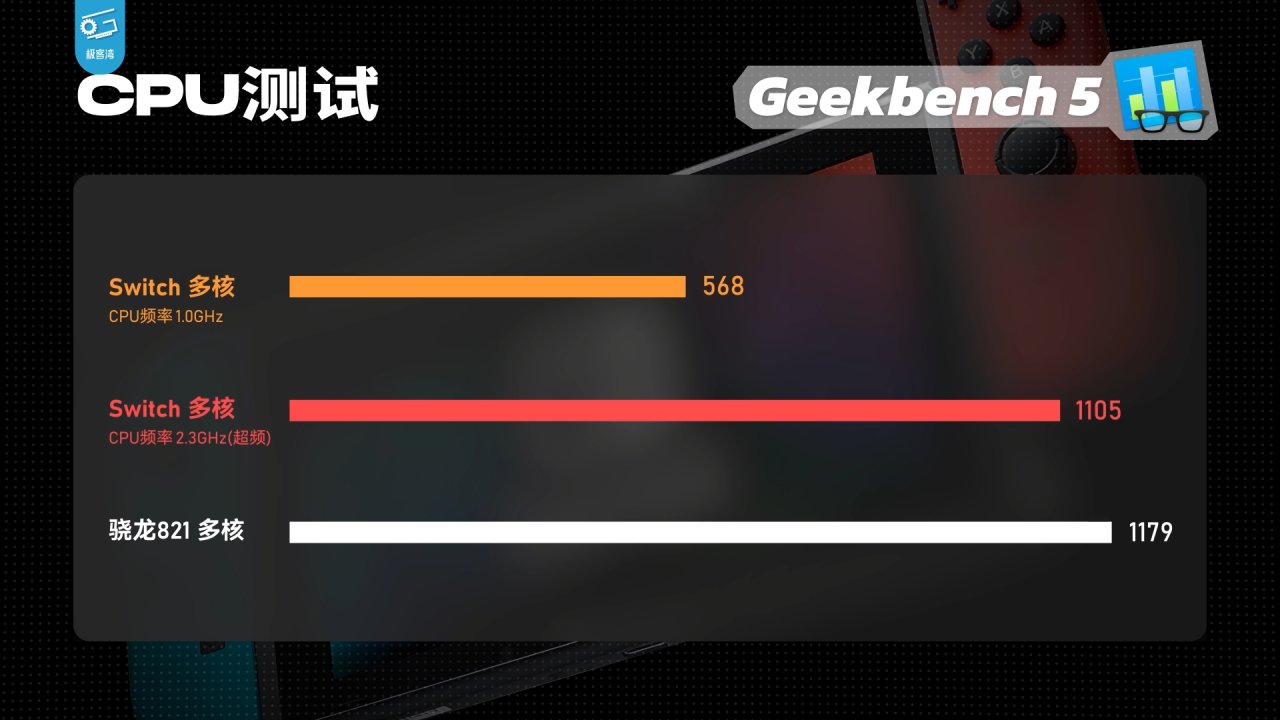

默认1GHz下，多核成绩是售价599的红米14C的40%。
不过超频过后，跟16年发布的高通旗舰821还是接近的.....但还是不如1360分的红米14C
Switch的Tegra X1多核跟18年的骁龙845单核成绩差不多......
GPU测试

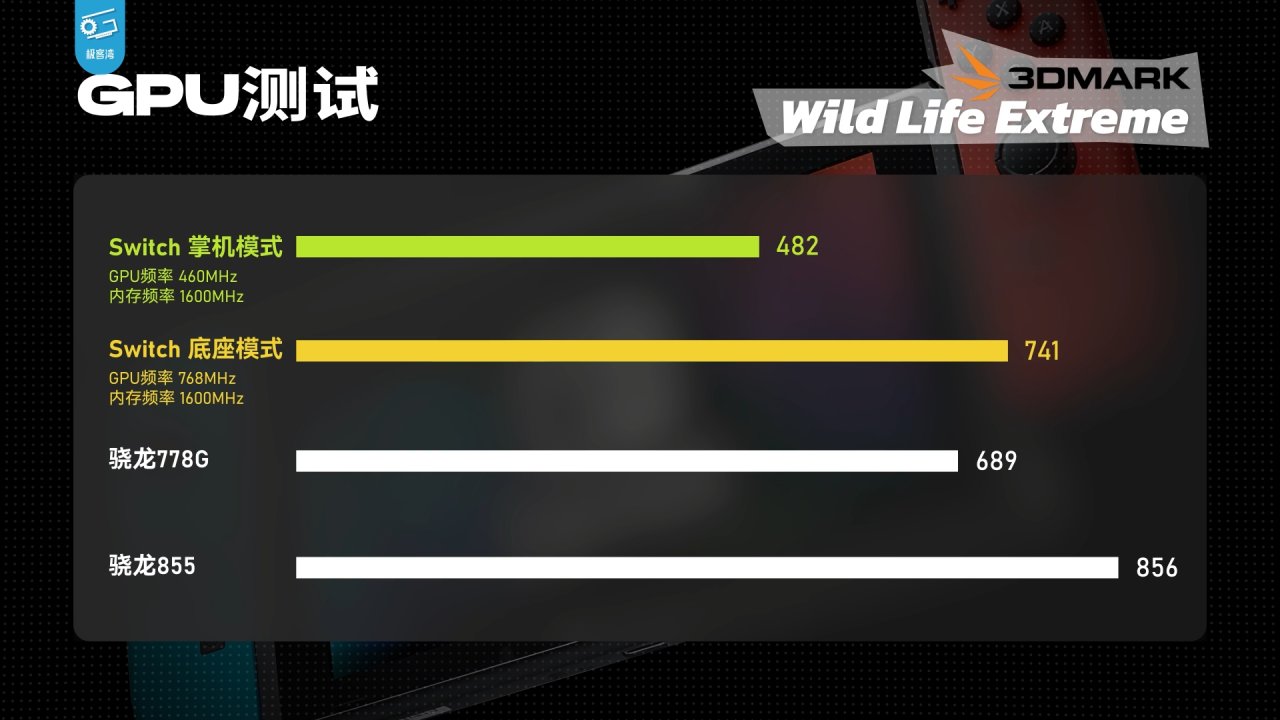

默认底座模式下，性能比骁龙778G强。

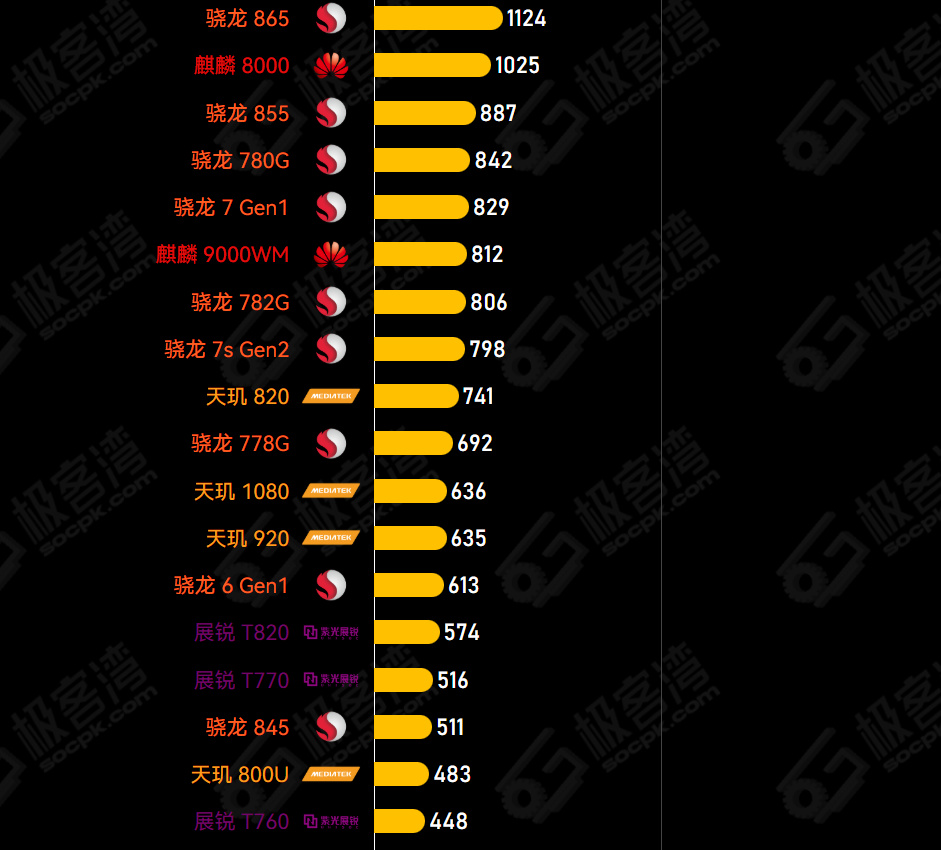

超频到1267MHz后性能超过了骁龙855和华为MatePad11.5S 灵动款上的麒麟9000WM。

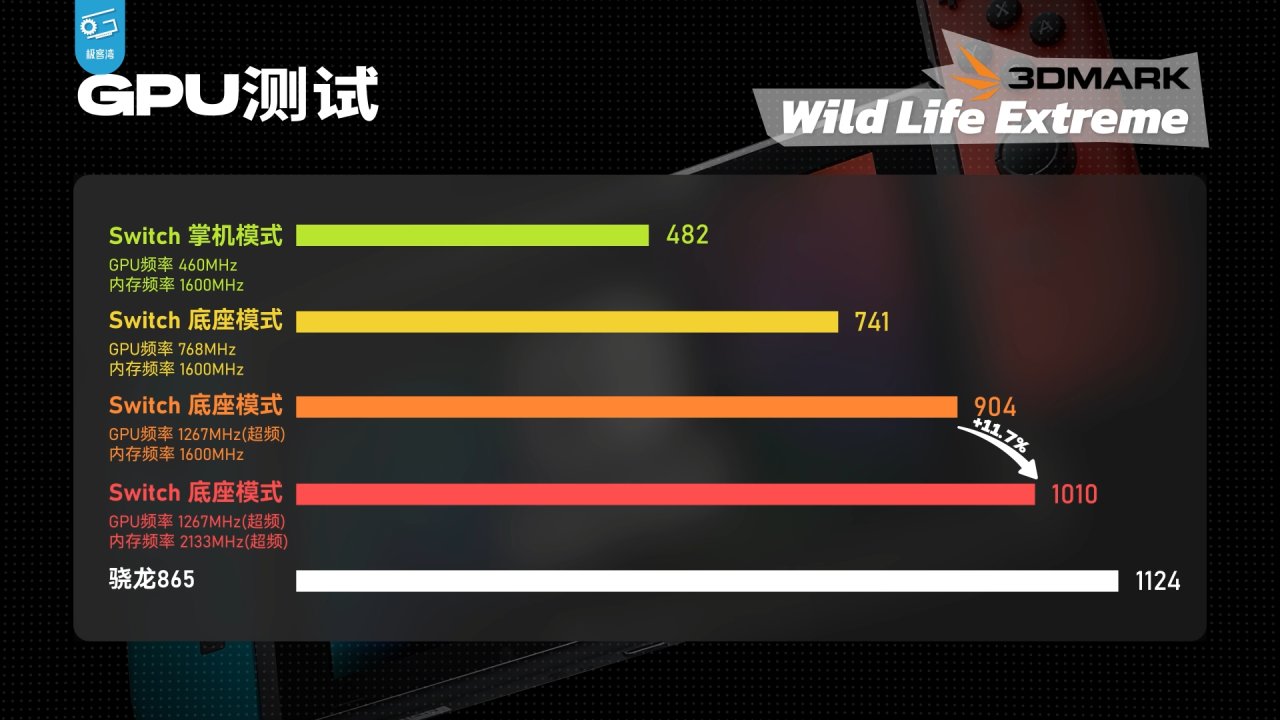

继续对内存超频后，性能提升11.7%，性能跟麒麟8000接近了。
一点资料

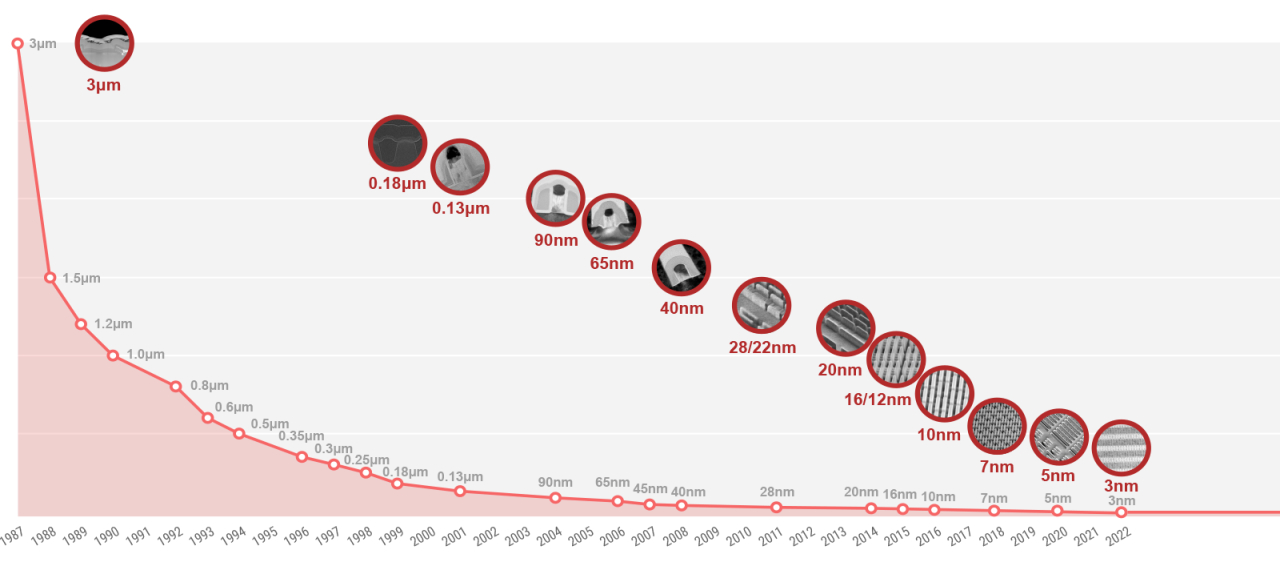

台积电工艺量产时间表，14-16年每年都有新节点，switch在17年发售，其实早就能用上16nm了。
